IP-46M

Jest sprzętem awaryjno-ratunkowym przeznaczonym dla załóg pojazdów opancerzonych w trakcie ewakuacji z zalanego wnętrza. Używana w czołgach T-55 i T-72, oraz wozach BMP-1 w trakcie pokonywania przeszkód wodnych. Można ją było również używać do lekkich prac pod wodą do maksymalnie 7 metrów zanurzenia. Jest zmodernizowaną wersją maski IP-46, główne zmiany obejmują: skrócenie długości rury łączącej i dodanie ustnika z zaciskiem nosowym w środku części twarzowej, dodanie 2 urządzeń do dodatkowego dostarczania tlenu wmontowanych w boczne rękawy worka oddechowego, zmiana pochłaniacza regeneracyjnego na RP-46M i dodanie do niego pokrowca ocieplającego. Używana była od końca lat 50-tych, aż do zastąpienia przez nowszy aparat IP-5 w latach 80-tych. Maski te były również używane przez polskich czołgistów w podobnym okresie. Na podstawie IP-46M powstała kopia rumuńska, czyli MI 46 M

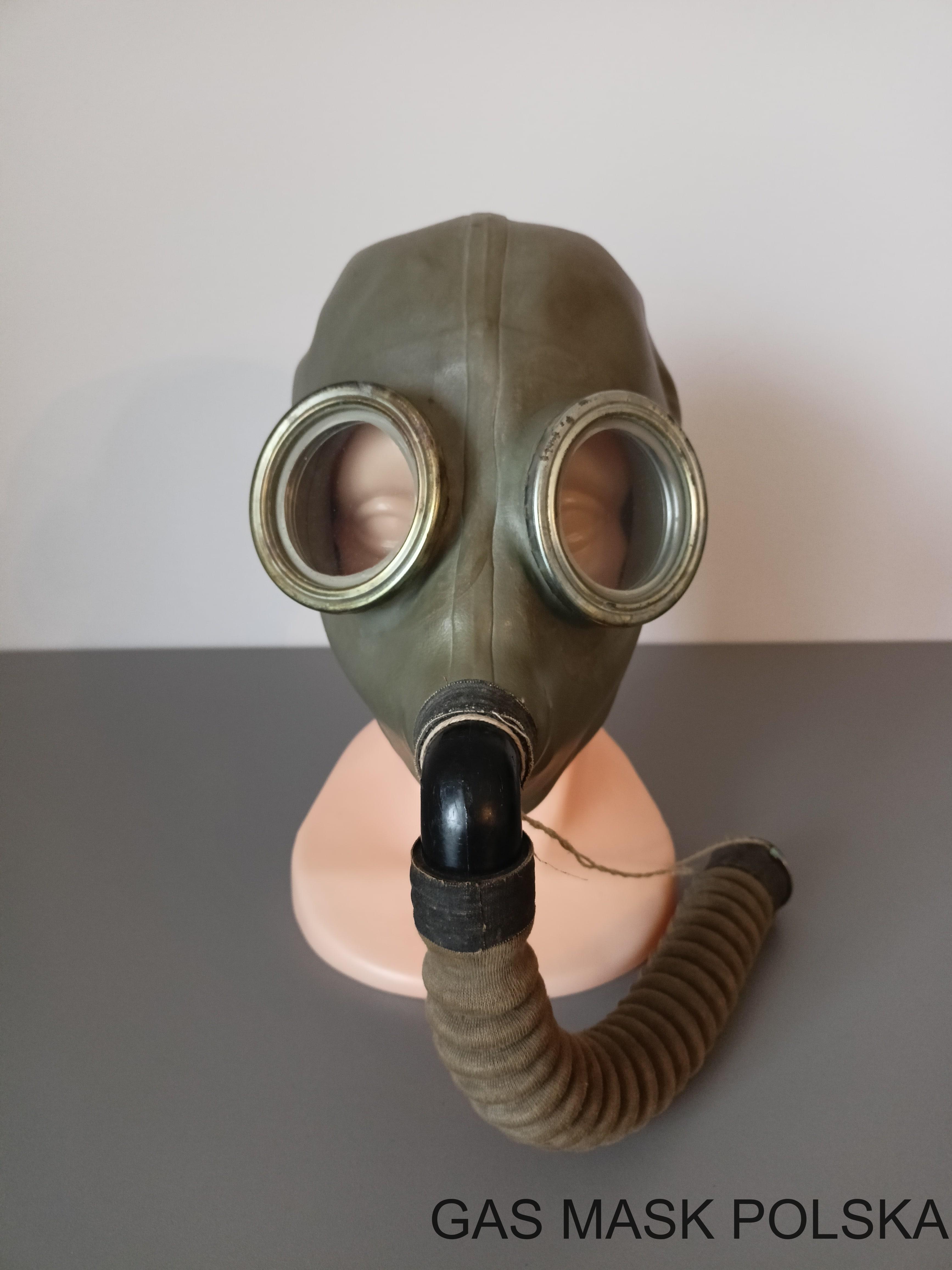

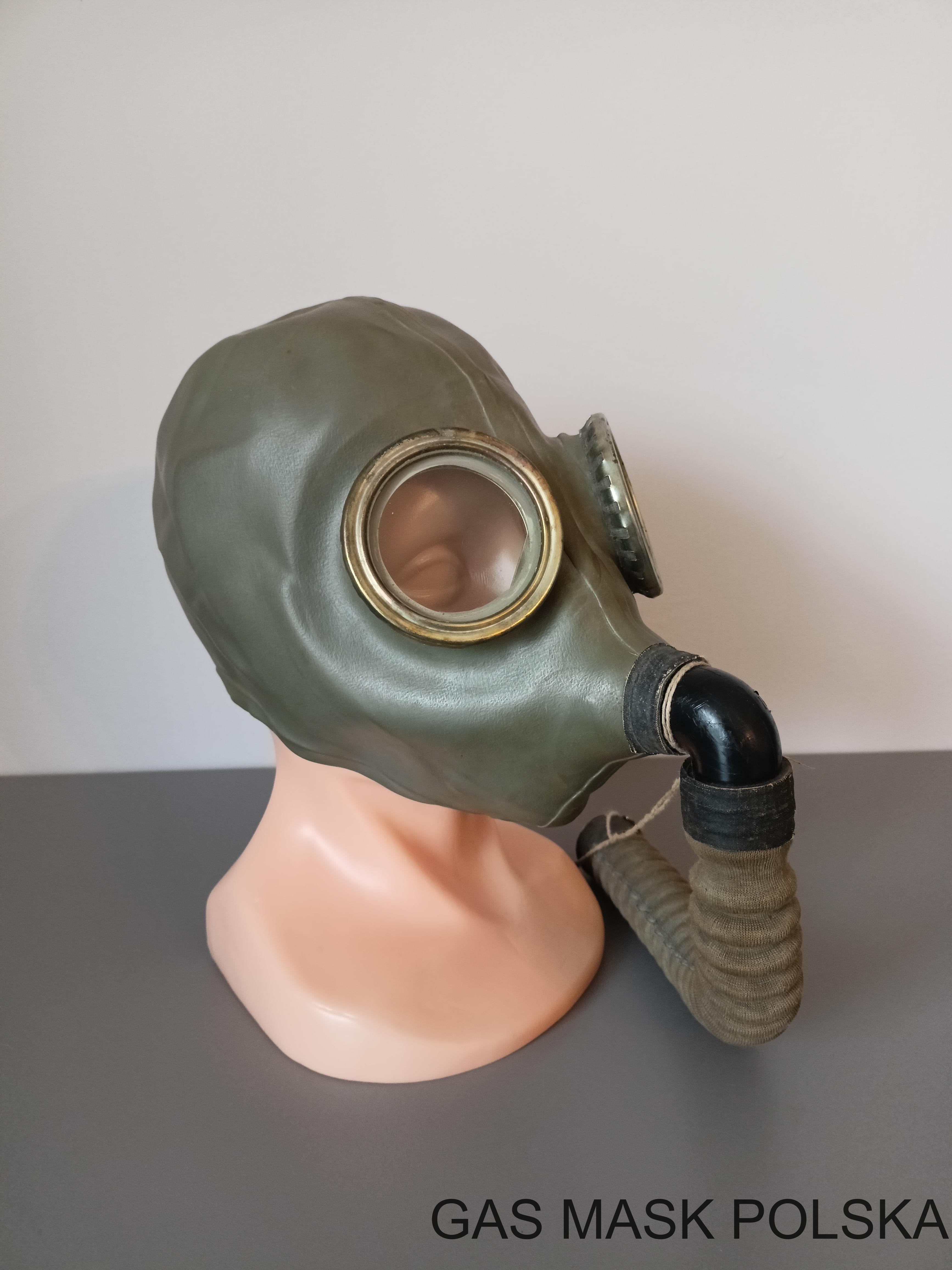

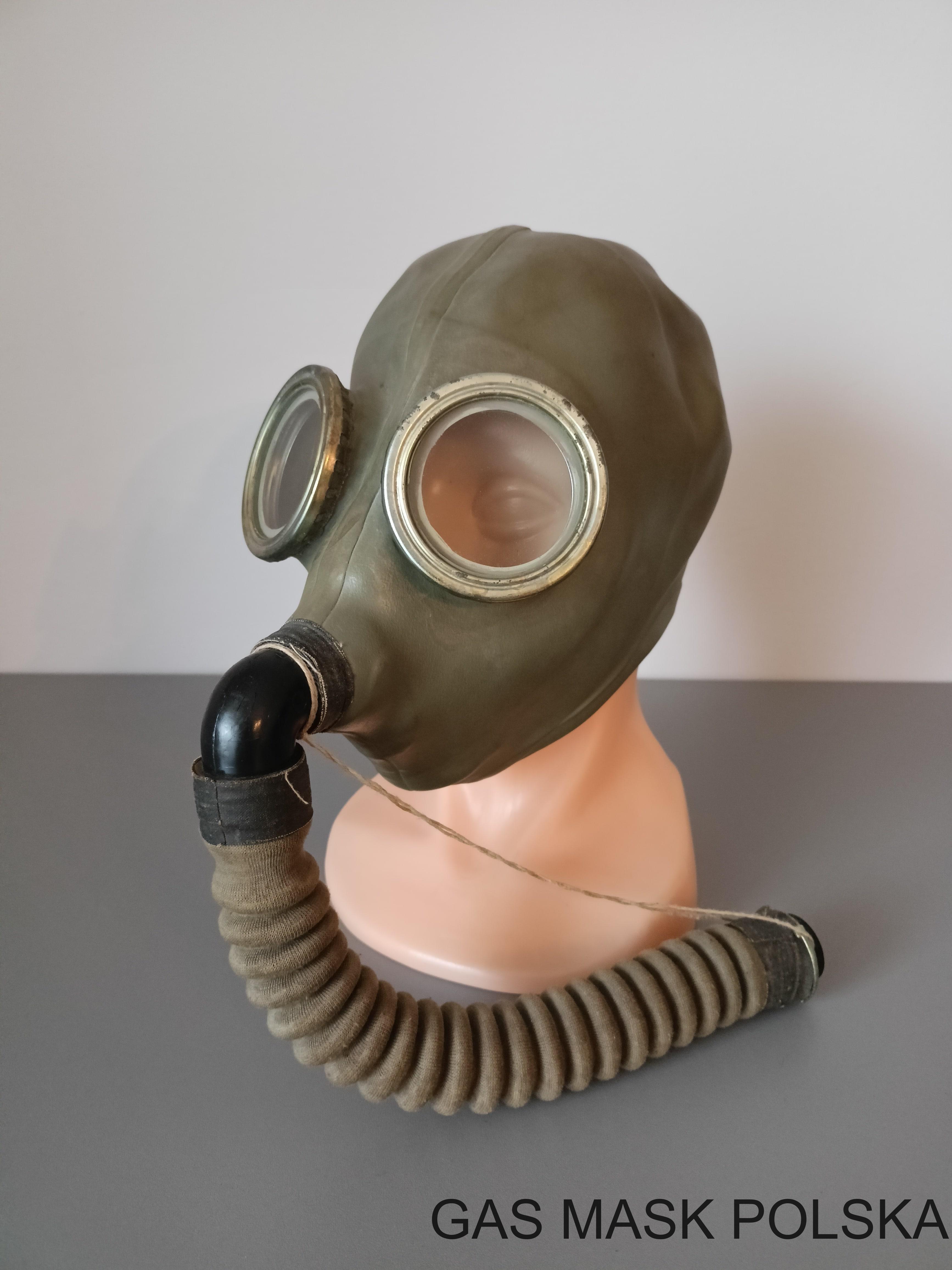

Część twarzowa SzWS-M

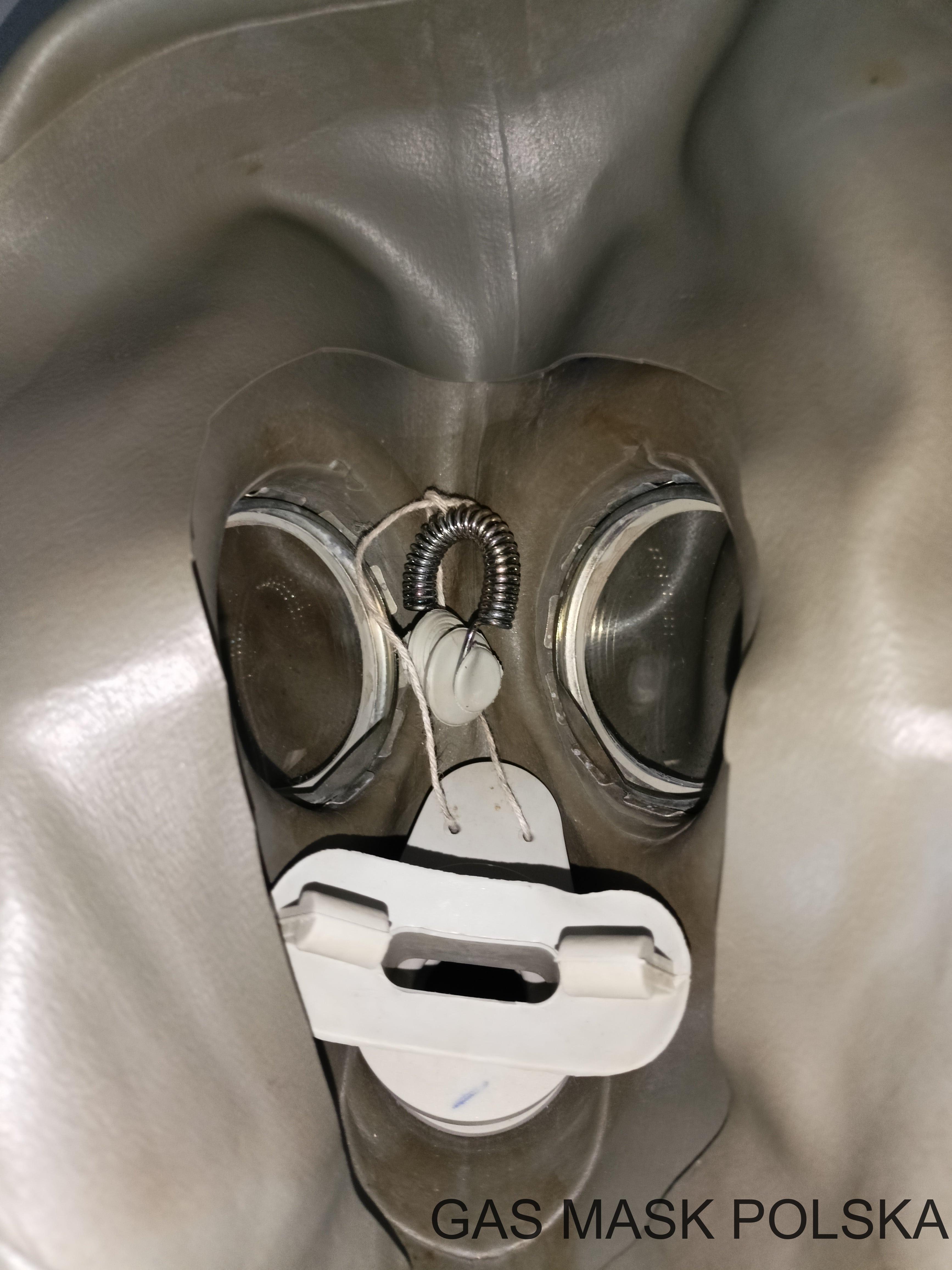

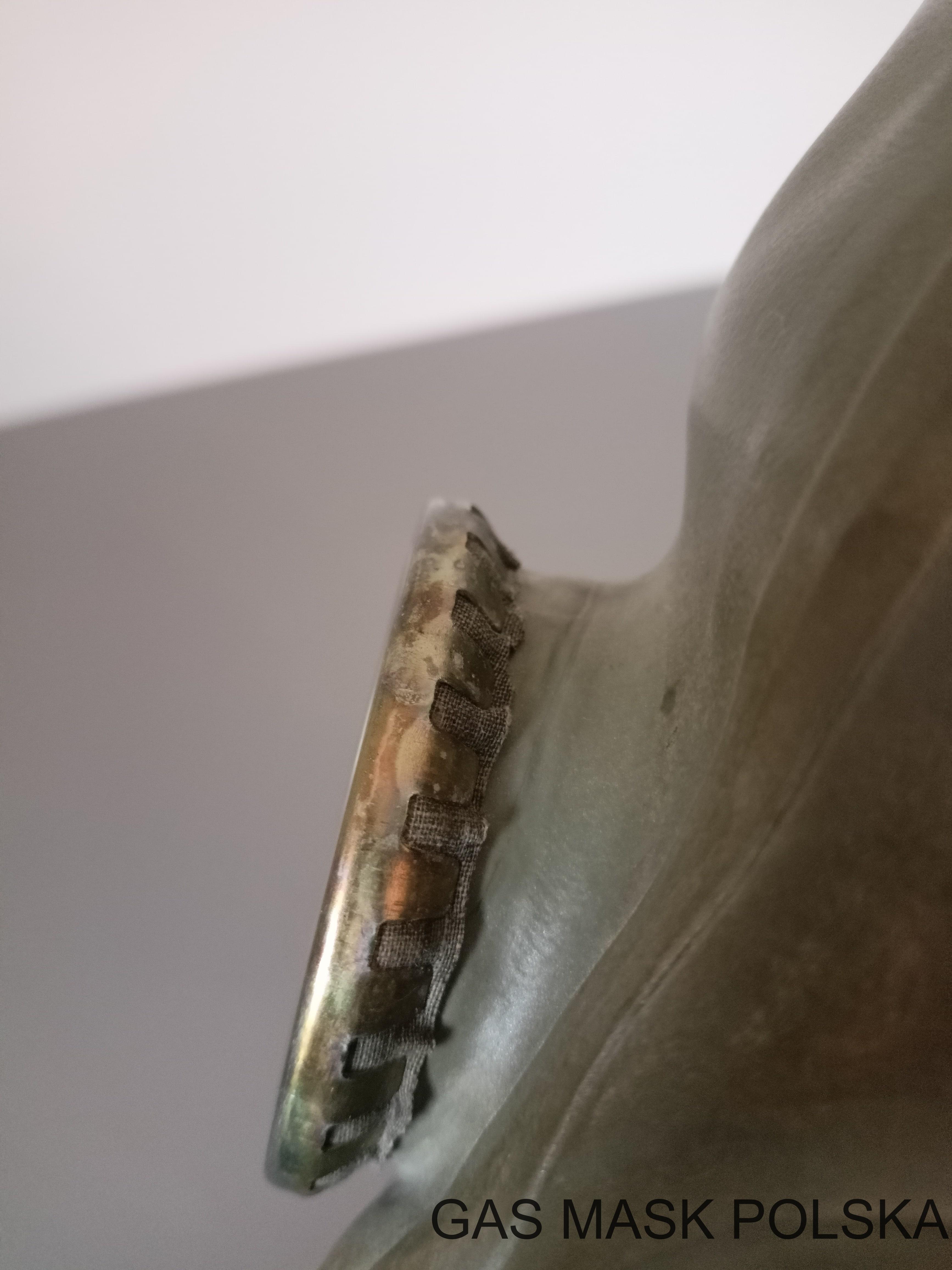

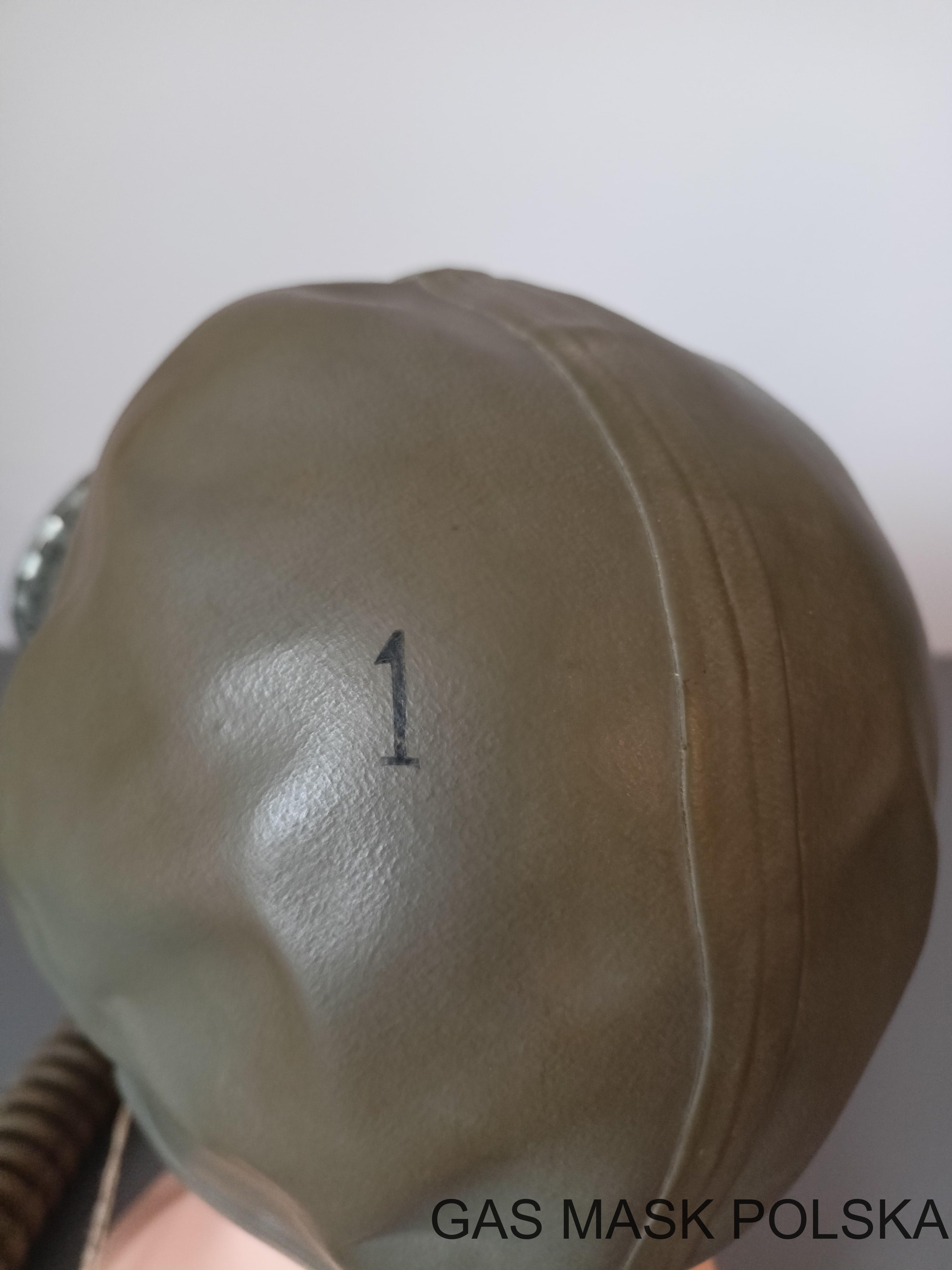

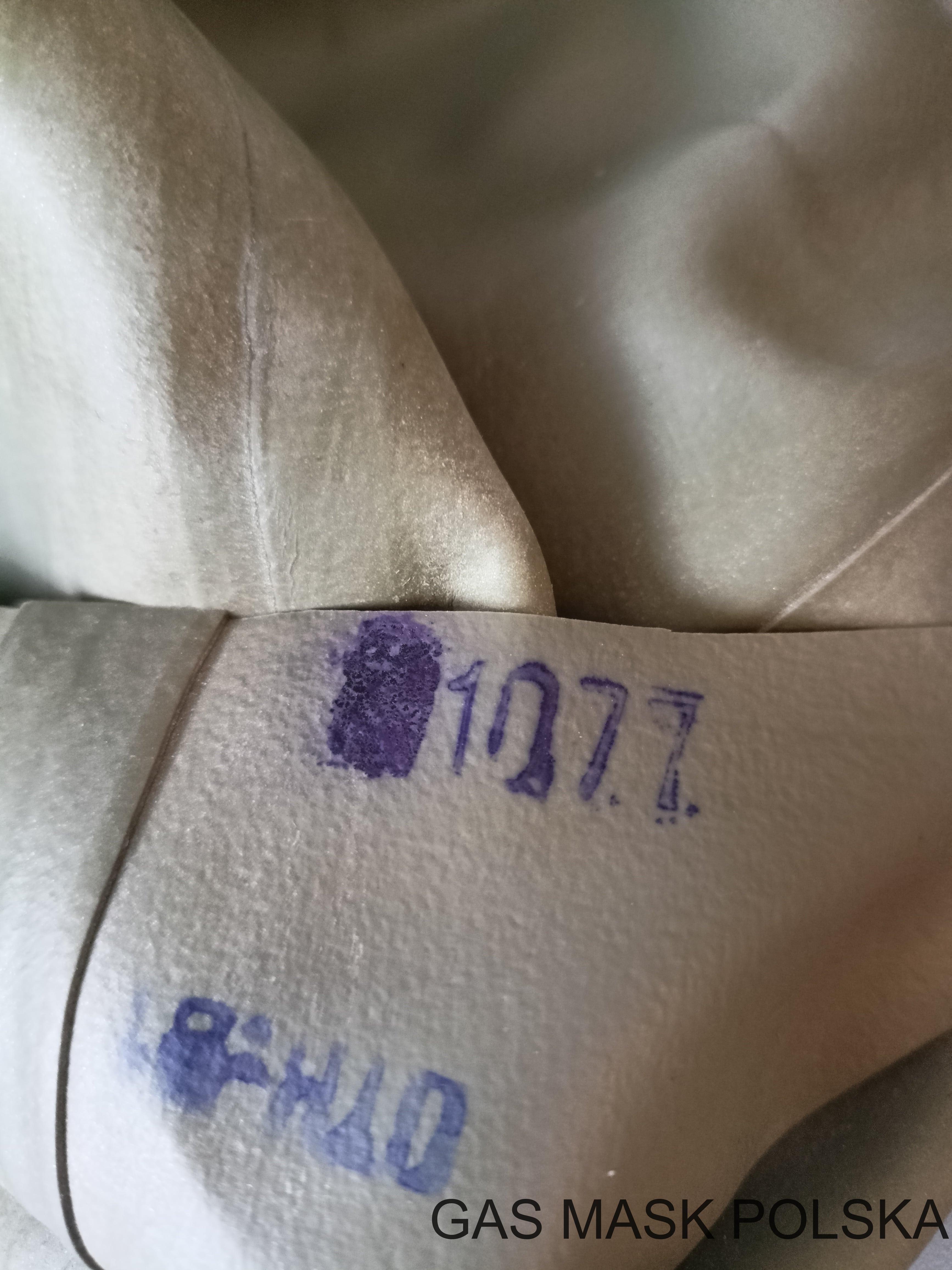

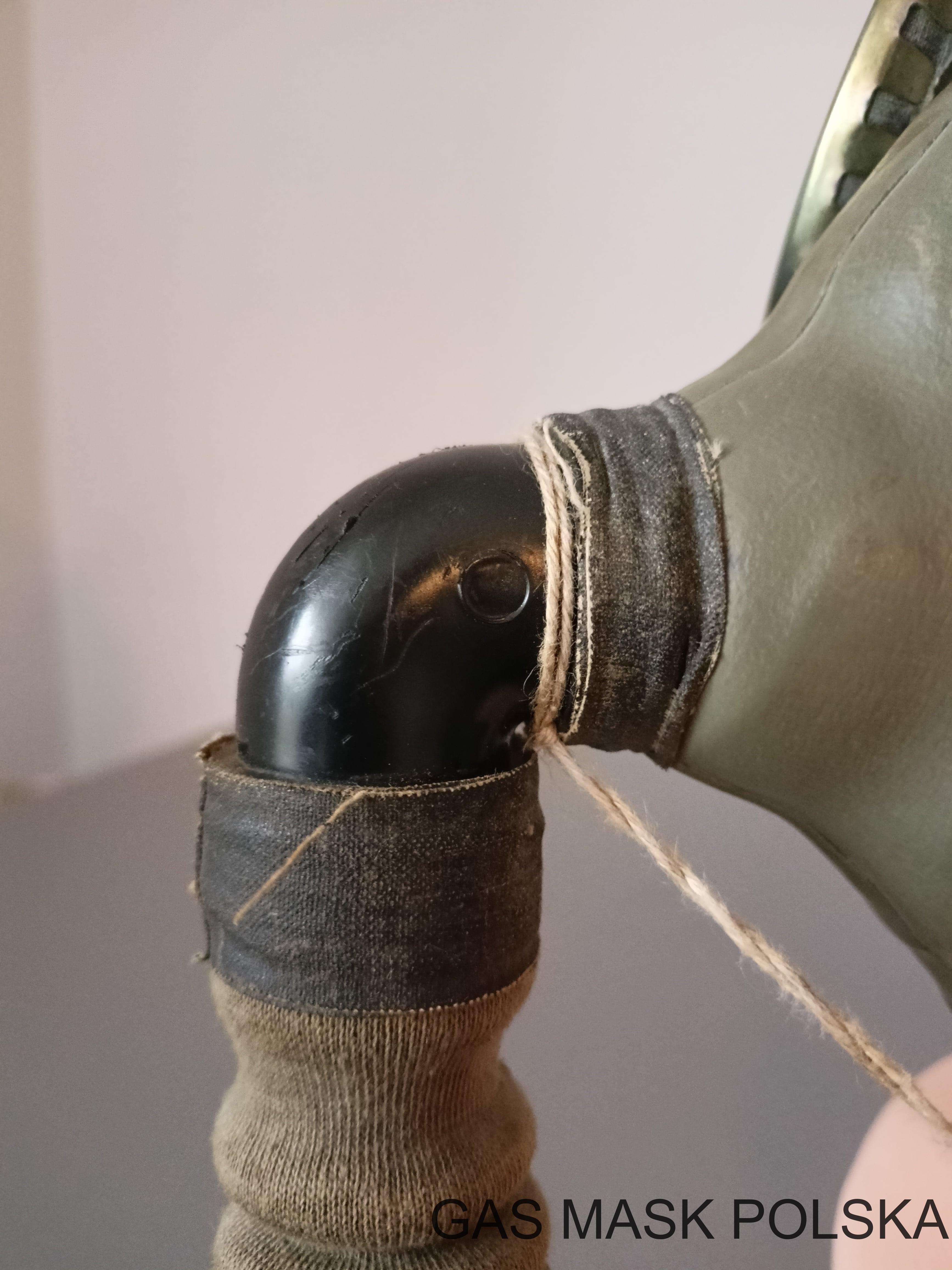

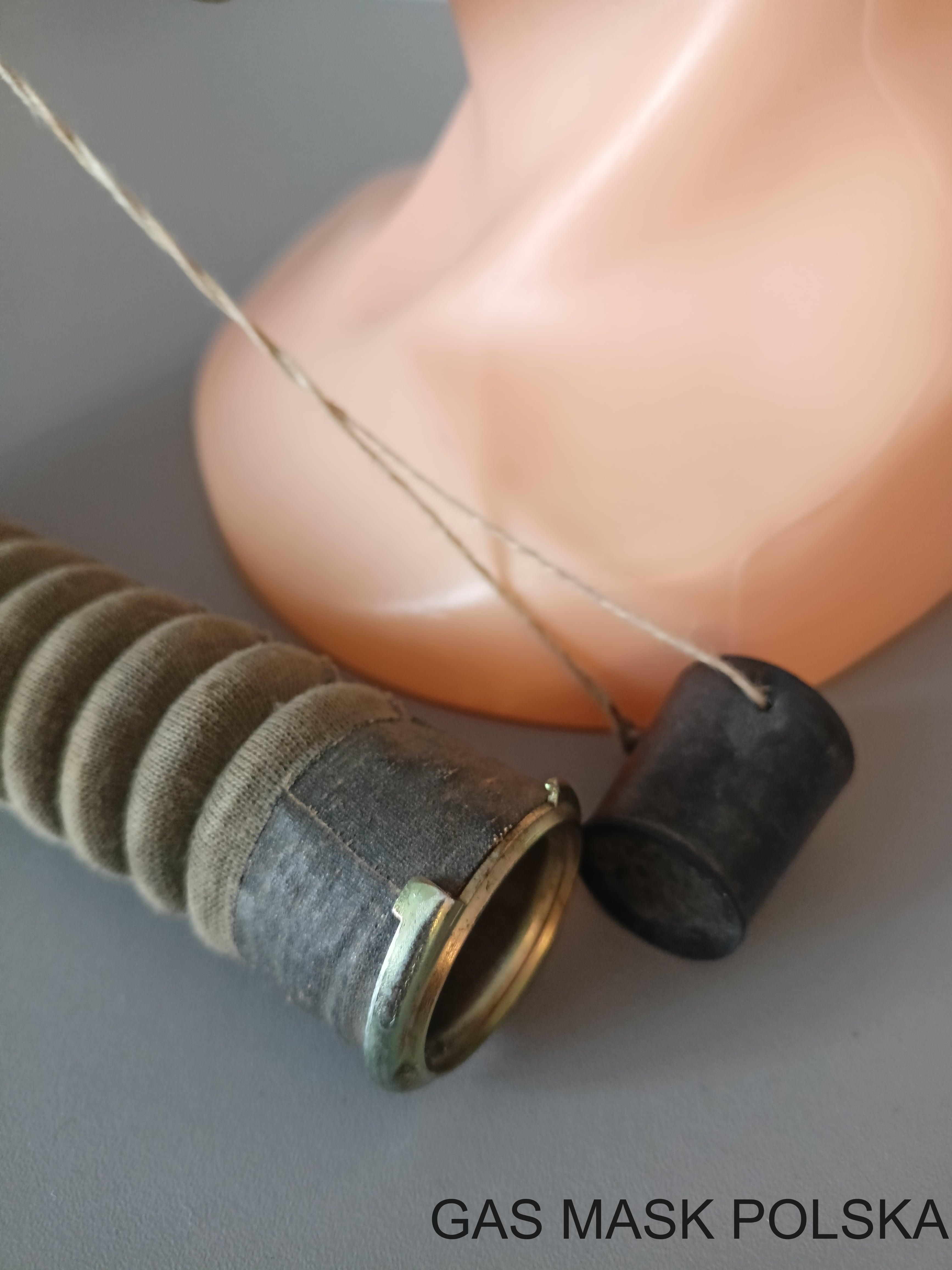

Jest wykonana z gumy klejonej warstwowo, na której osadzono 2 szklane wizjery z metalowymi oprawki z możliwością zamontowania wkładek przeciwpotnych. Jej głównym elementem jest łącznik górny wykonany z czarnego plastiku. Łączy on rurę łączącą z wewnętrznym ustnikiem maski. Za pomocą sznurka przymocowany jest do niego gumowy korek do zamknięcia otworu rury łączącej w trakcie przechowywania maski izolacyjnej i przenoszenia jej w położeniu "marszowym". Ustnik umożliwia połączenie dróg oddechowych człowieka z łącznikiem górnym, przez które przechodzi zarówno powietrze wydychane, jak i wdychane. Do uniemożliwienia uchodzenia powietrza przez nos zastosowano zacisk nosowy, który uniemożliwia nadmuchiwanie się części twarzowej. Maska jest bezpośrednio podłączana do pochłaniacza regeneracyjnego. Część twarzowa była produkowana w 4 wielkościach, gdzie 1 to rozmiar najmniejszy, a 4 największy. . Prezentowany egzemplarz pochodzi z 1977 roku.

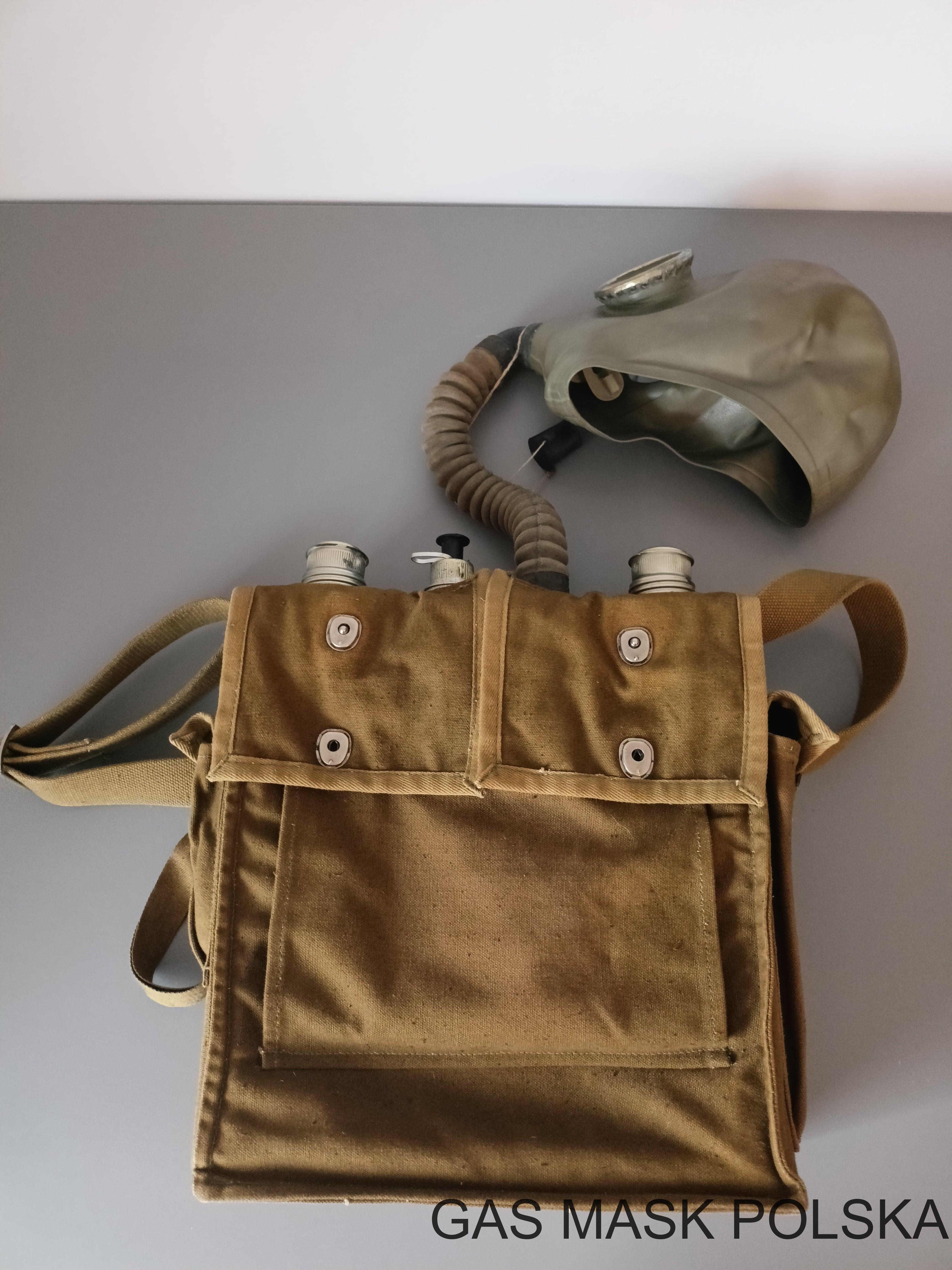

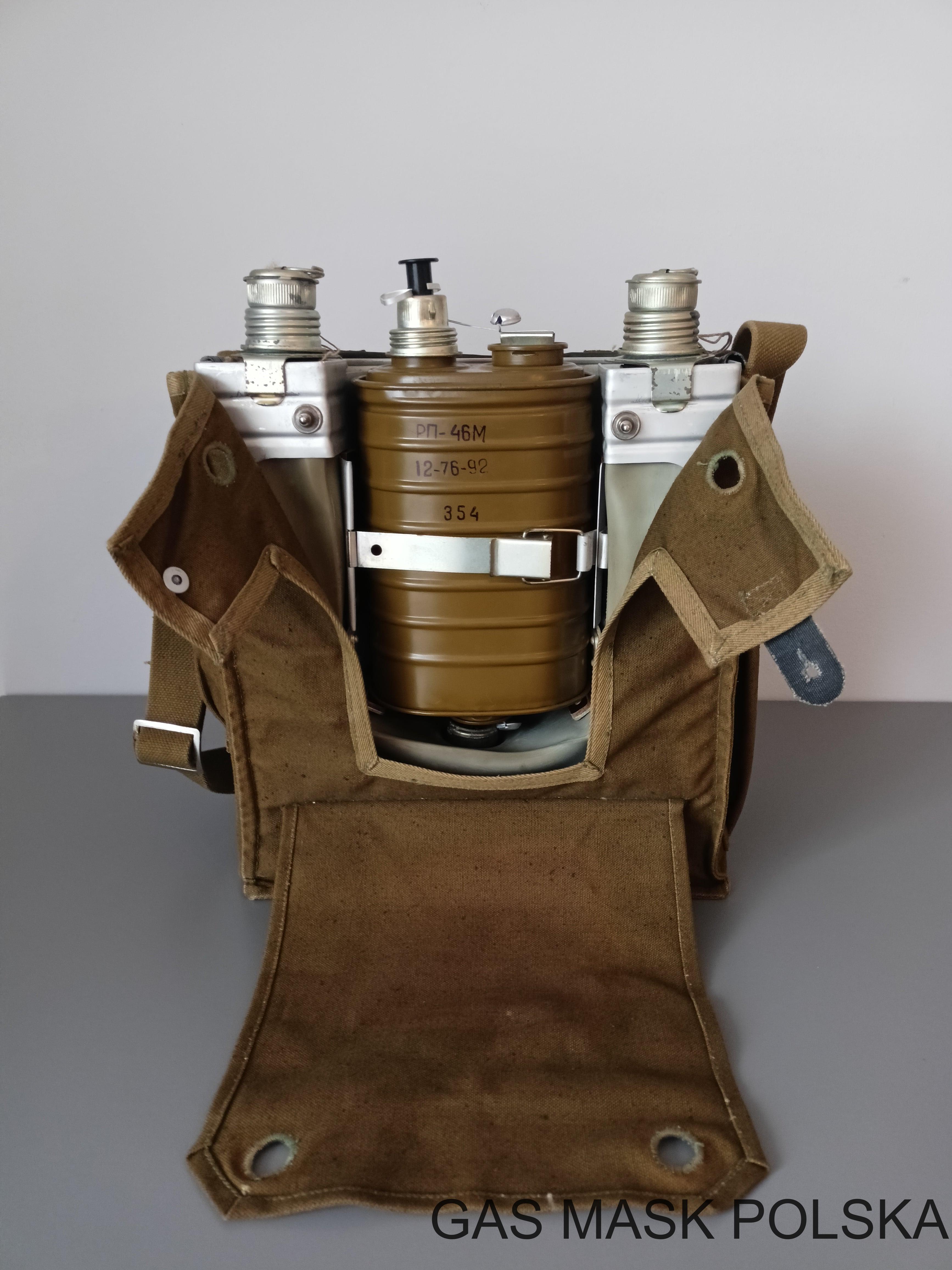

Zestaw

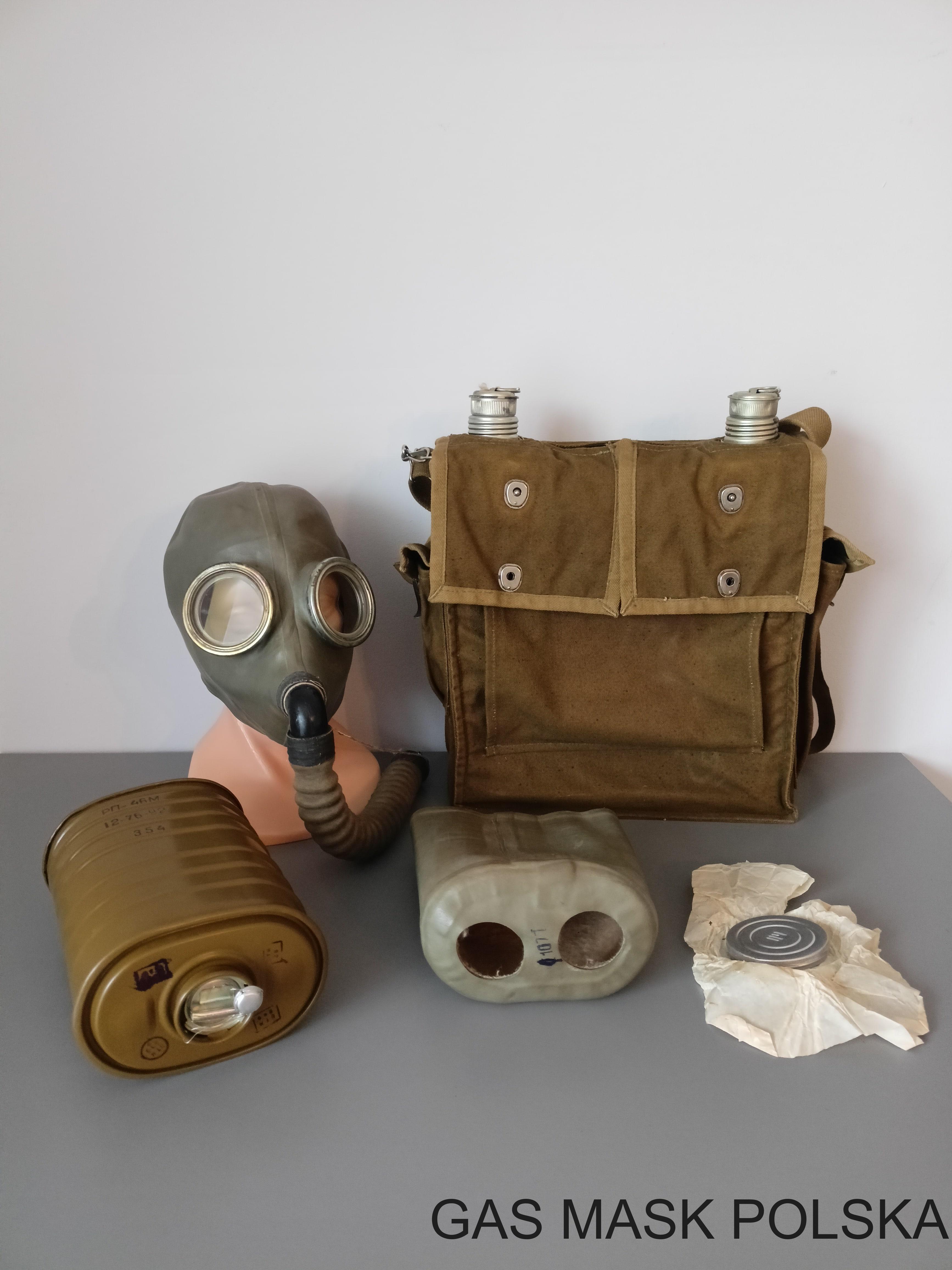

Kompletny zestaw IP-46M powinien składać się z:

-części twarzowej SzWS-M

-pochłaniacza regeneracyjnego RP-46M

-worka oddechowego ze szkieletem i torbą

-pokrowca ocieplającego

-wkładek przeciwpotnych

-2 brykietów do dodatkowego dostarczania tlenu

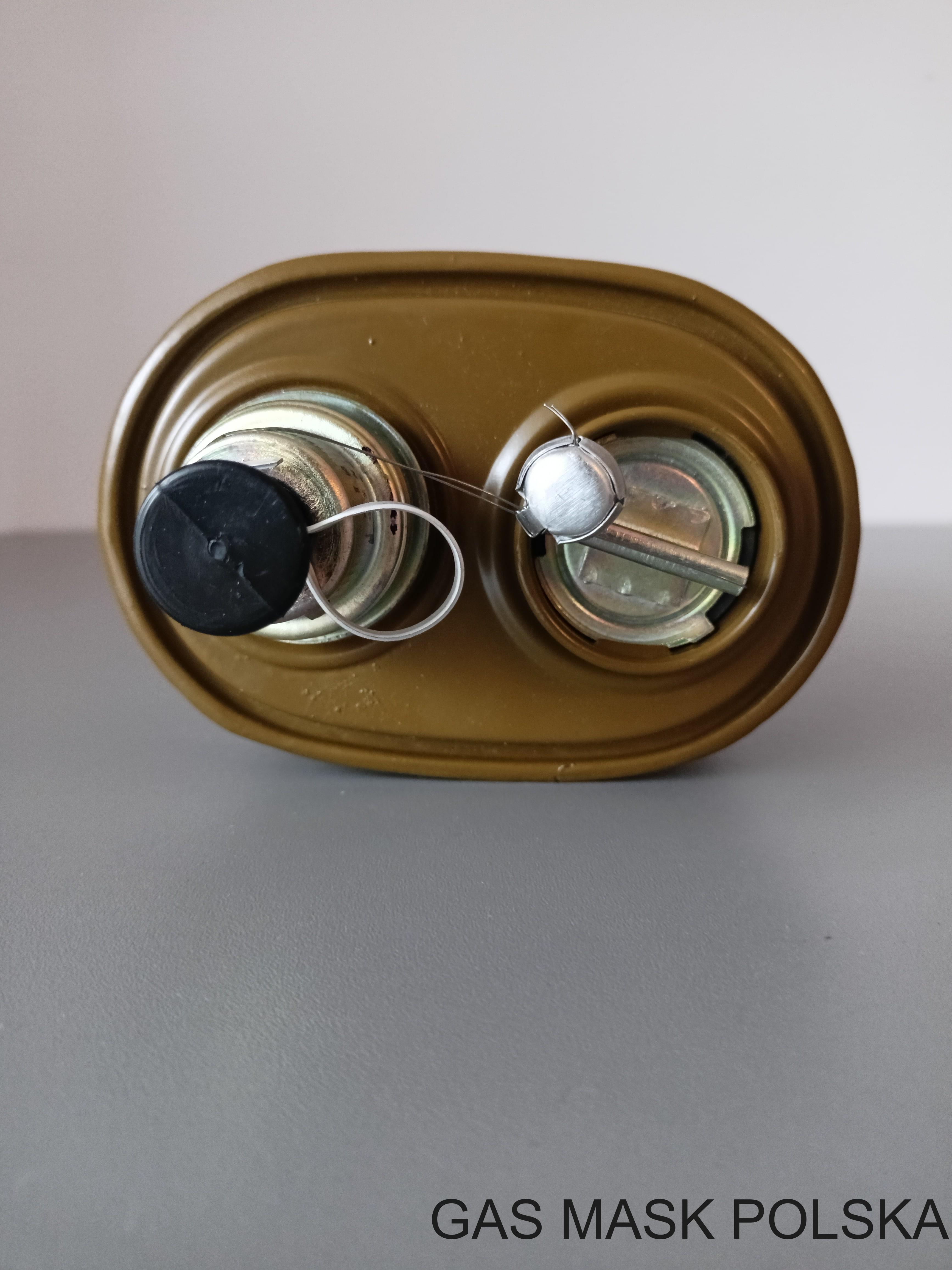

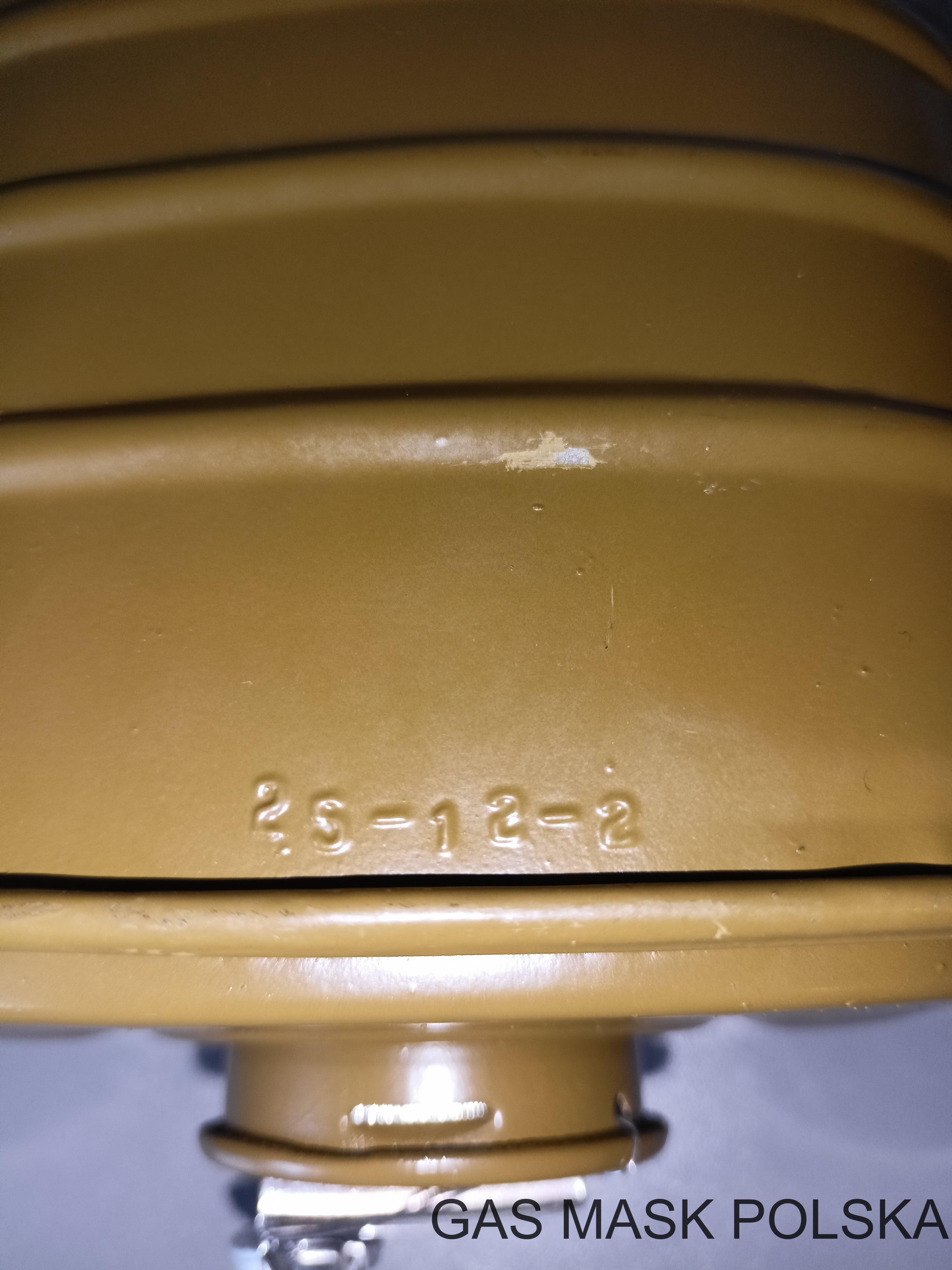

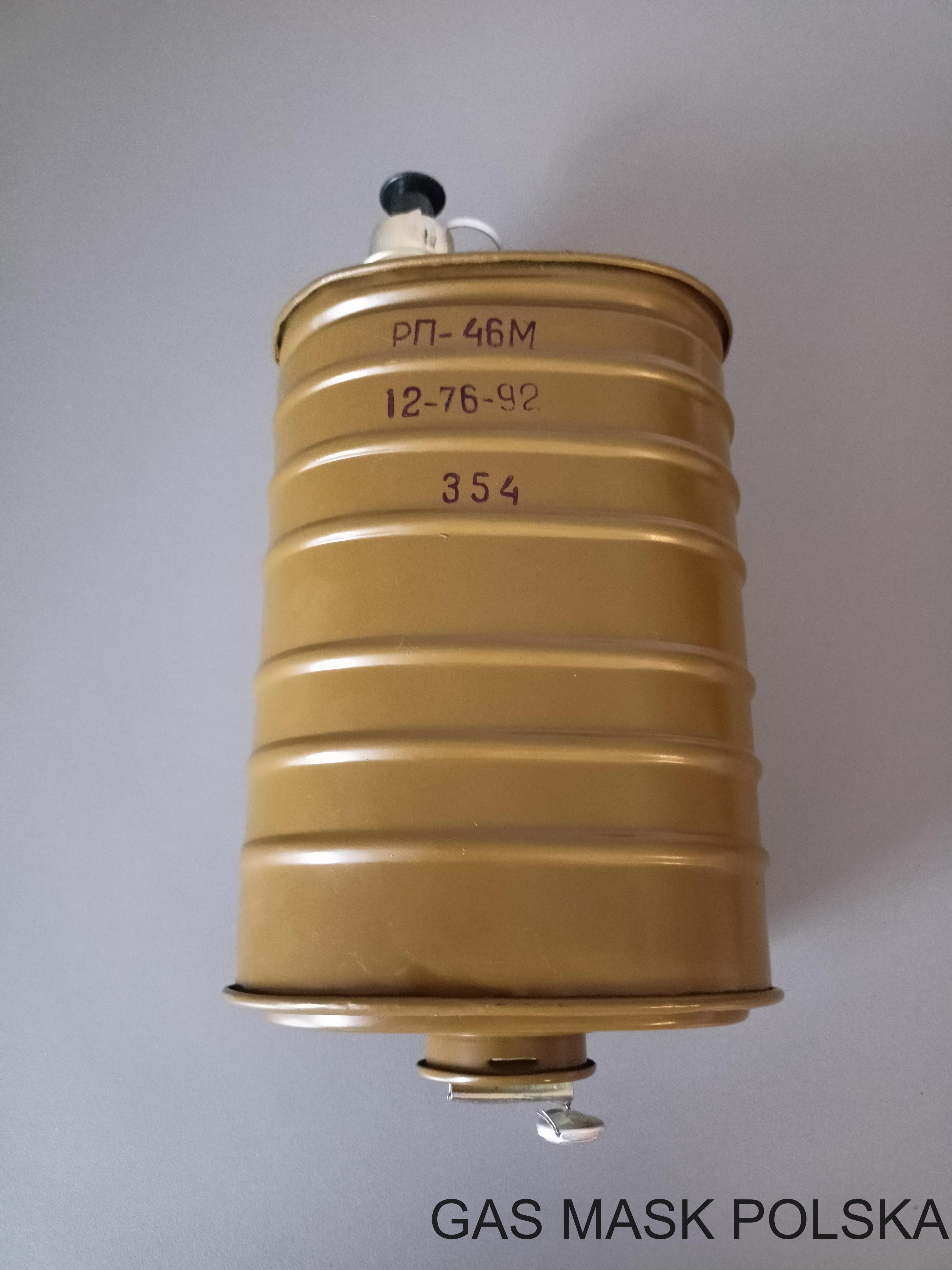

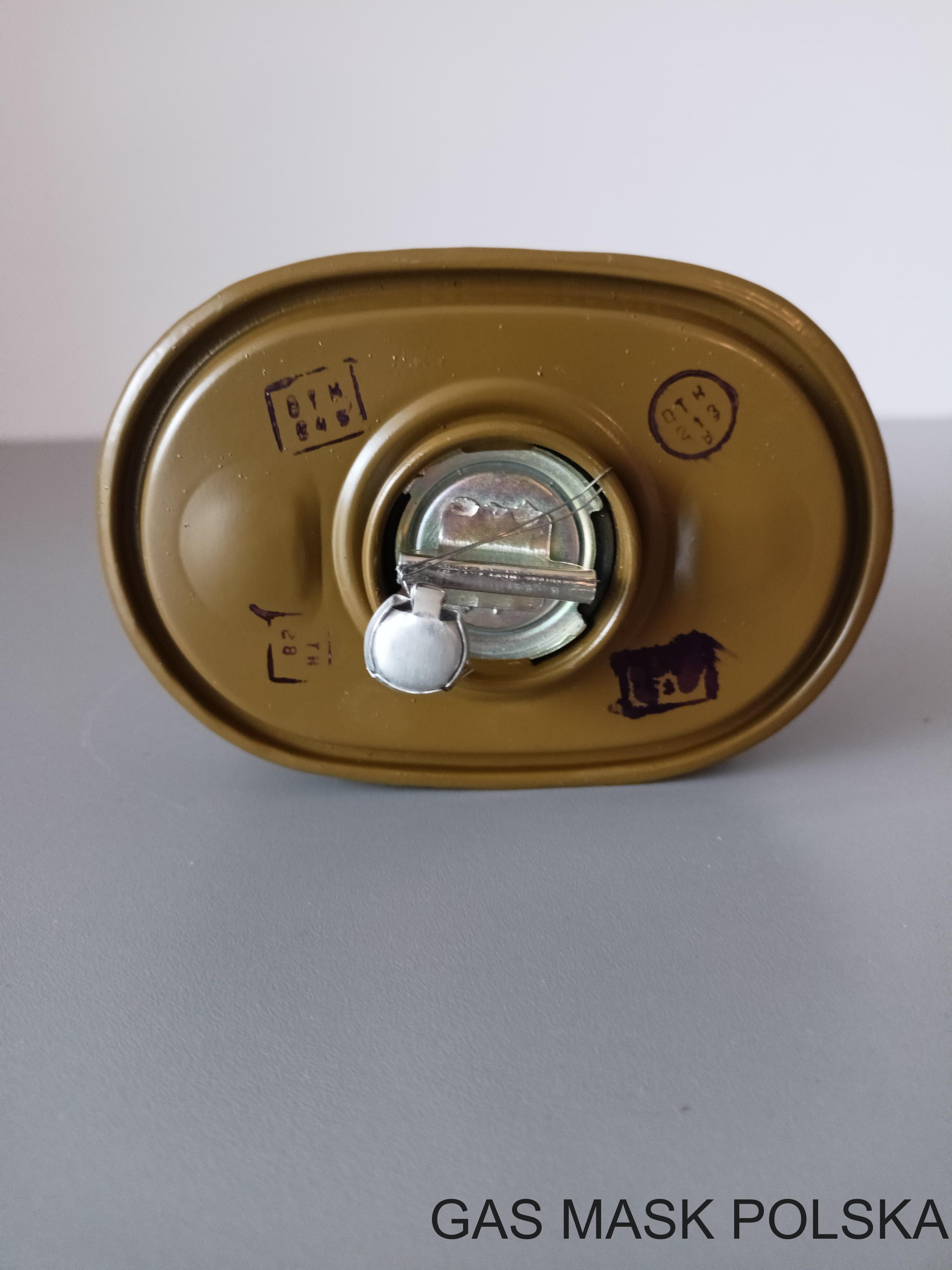

Pochłaniacz regeneracyjny RP-46M

Jest przeznaczony do pochłaniania dwutlenku węgla i pary wodnej znajdujących się w wydychanym powietrzu oraz do wydzielania tlenu niezbędnego do oddychania. W celu zabezpieczenia od przenikania pyłu preparatu tlenotwórczego do dróg oddechowych w górnej części pochłaniacza znajduje się filtr przeciwpyłowy z włókien szklanych. Identyczny filtr znajduje się również w dolnej części, którą podłącza się do worka oddechowego. Natomiast górną podłącza się bezpośrednio do maski za pomocą rury łączącej. Zwiększone wydzielanie się tlenu jest wynikiem reakcji w bliżej leżących warstwach preparatu B-2I na wskutek działania wilgoci i temperatury. W ten sposób proces regeneracji i pochłaniacz zaczyna pracować. Preparat B-2I składa się z nadtlenku sodowego i wodorotlenku wapnia. Urządzenie rozruchowe znajdujące się w górnej części pochłaniacza służy do jego uruchomienia oraz do zabezpieczenia oddychania w pierwszych minutach posługiwania się maską, gdy wytwornica nie osiągnęła pełnej wydajności. Działa w następujący sposób, przy naciśnięciu na głowicę iglicy, ampułka z roztworem kwasu siarkowego zostaje zbita. Roztwór wylewa się na brykiet rozruchowy, powodując jego rozkład. Przy rozkładzie brykietu umieszczonego w pochłaniaczu wydziela się ok. 20 litrów tlenu. Temperatura brykietu dochodzi do 300℃. Roztwór kwasu siarkowego stosuje się ze względu na to, że nie zamarza w niskich temperaturach. Ten egzemplarz został wyprodukowany w grudniu 1976 roku.

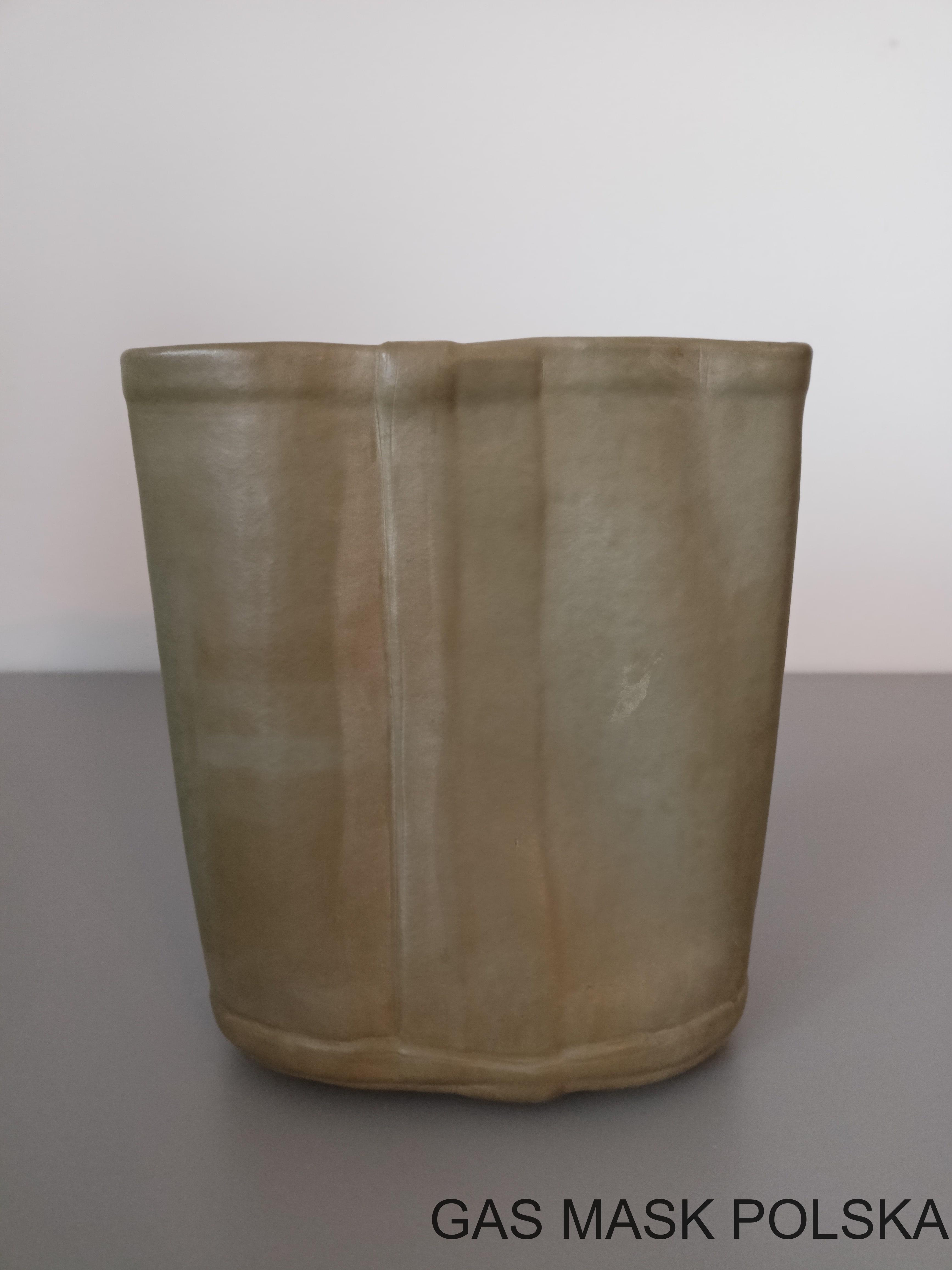

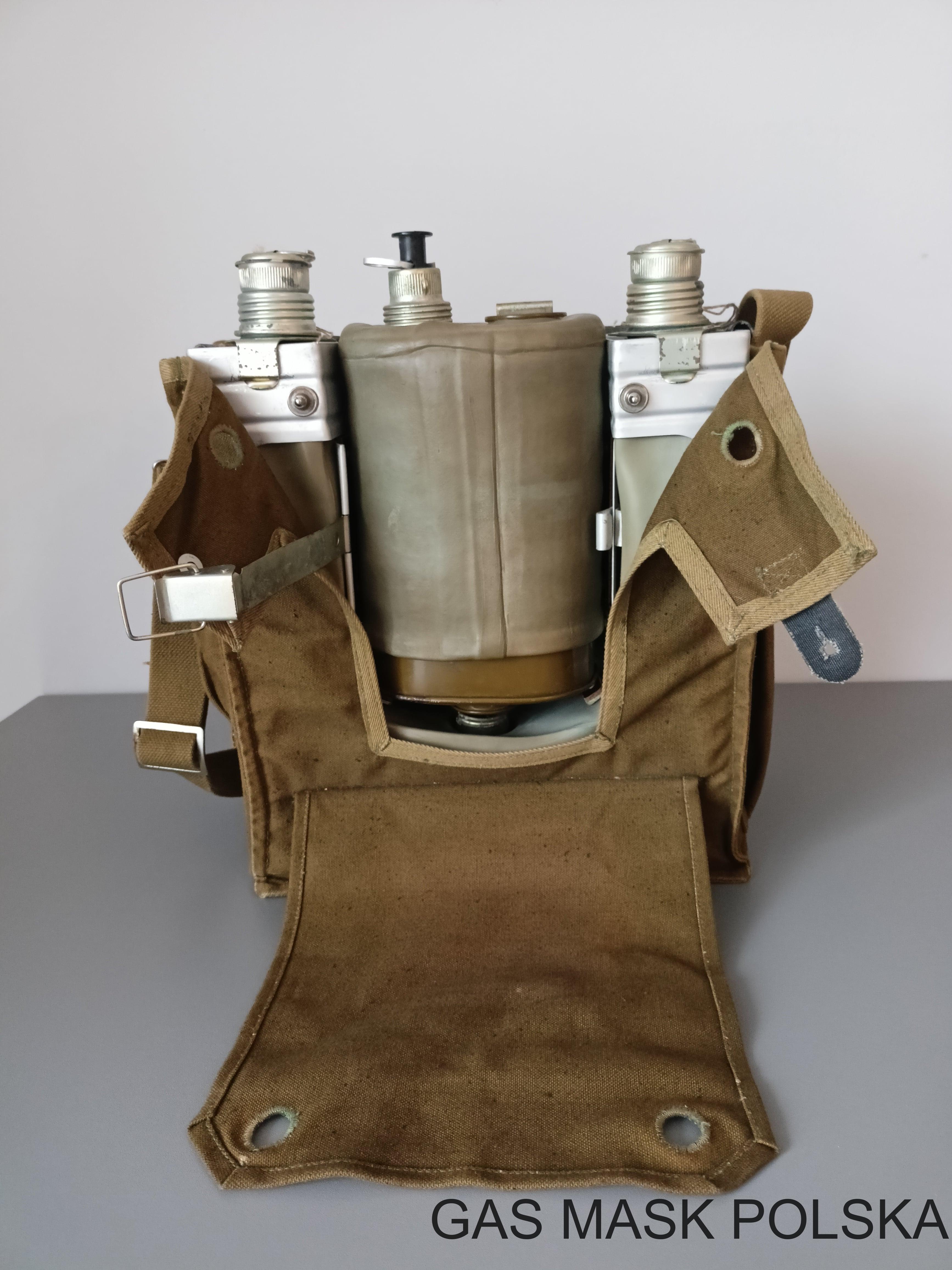

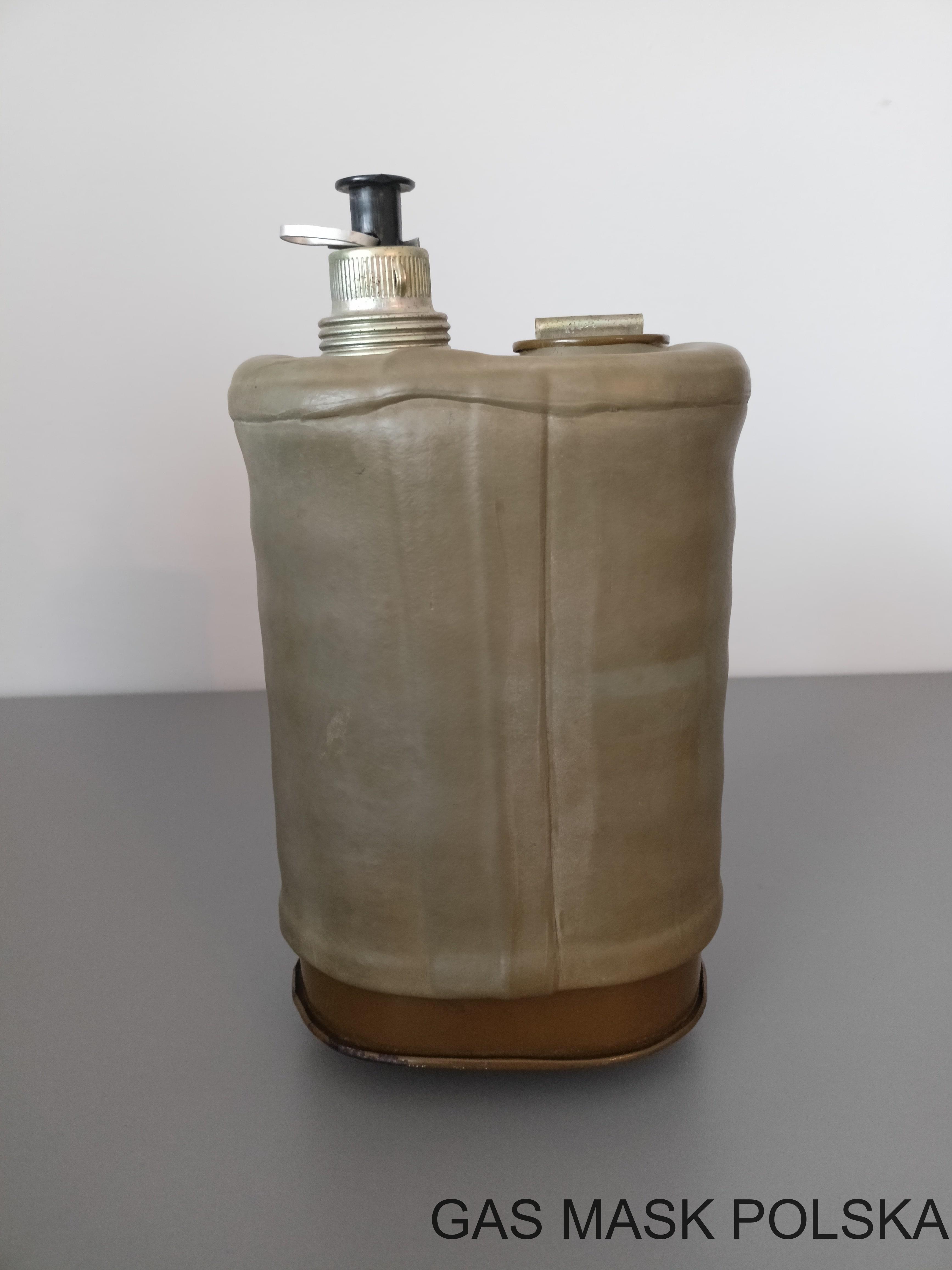

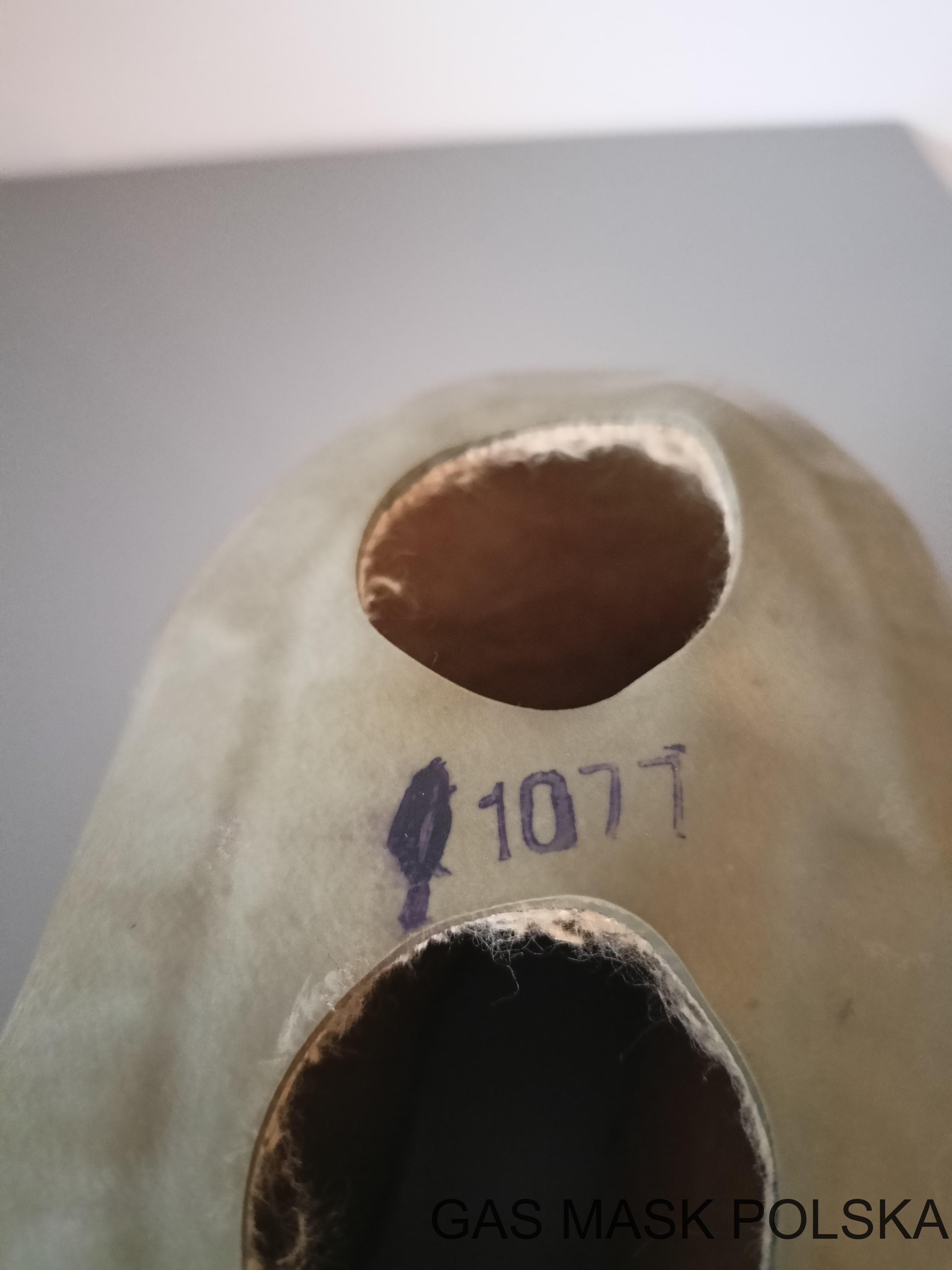

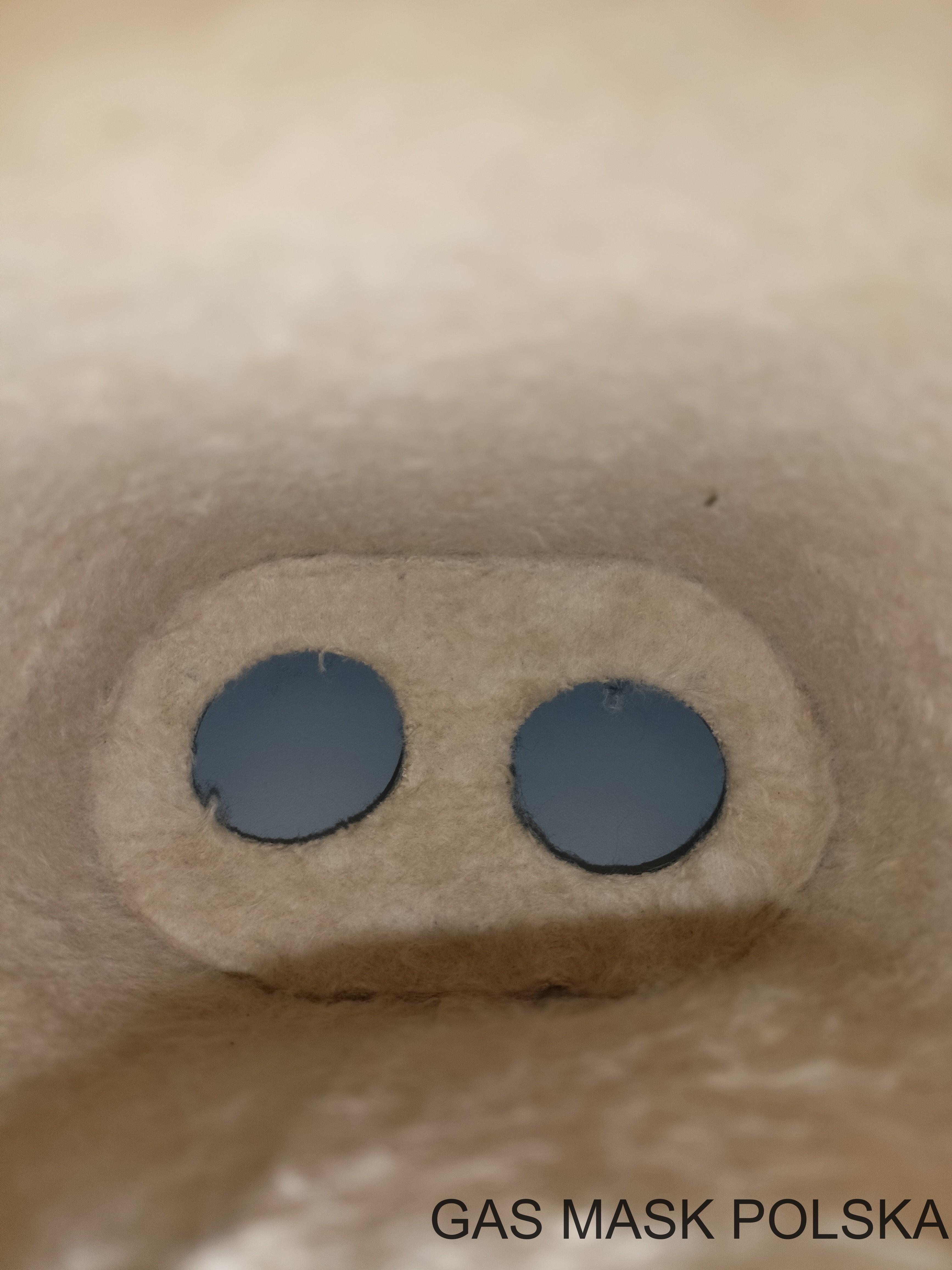

Pokrowiec ocieplający

Nakłada się na pochłaniacz w celu zmniejszenia odpływu ciepła z wytwornicy do wody, ponieważ nadmierne chłodzenie przy niskich temperaturach wody (>15℃) powoduje zwolnienie procesu wydzielania tlenu. Wykonany jest z dzianiny pokrytej z zewnętrznej strony warstwą gumy.

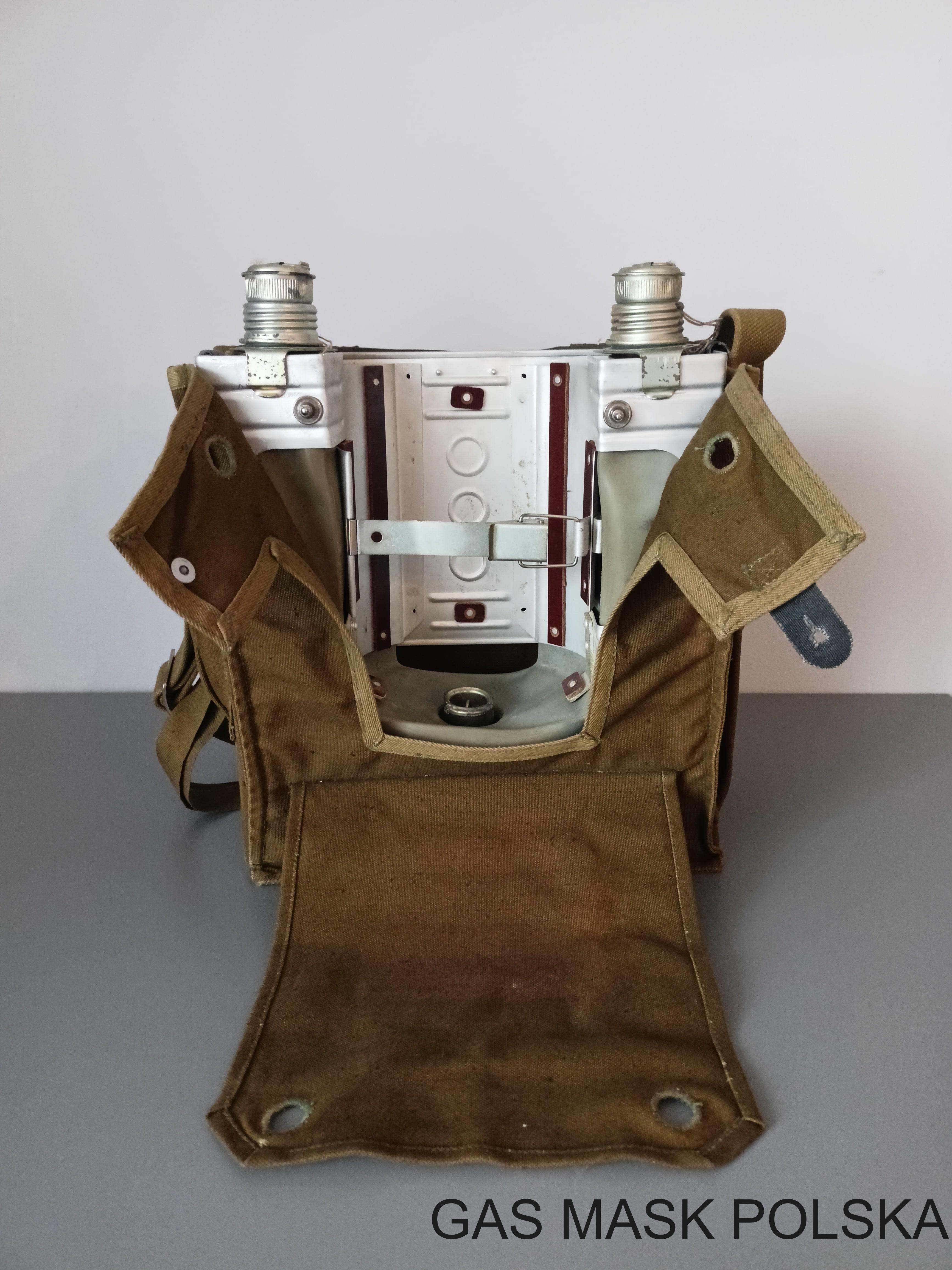

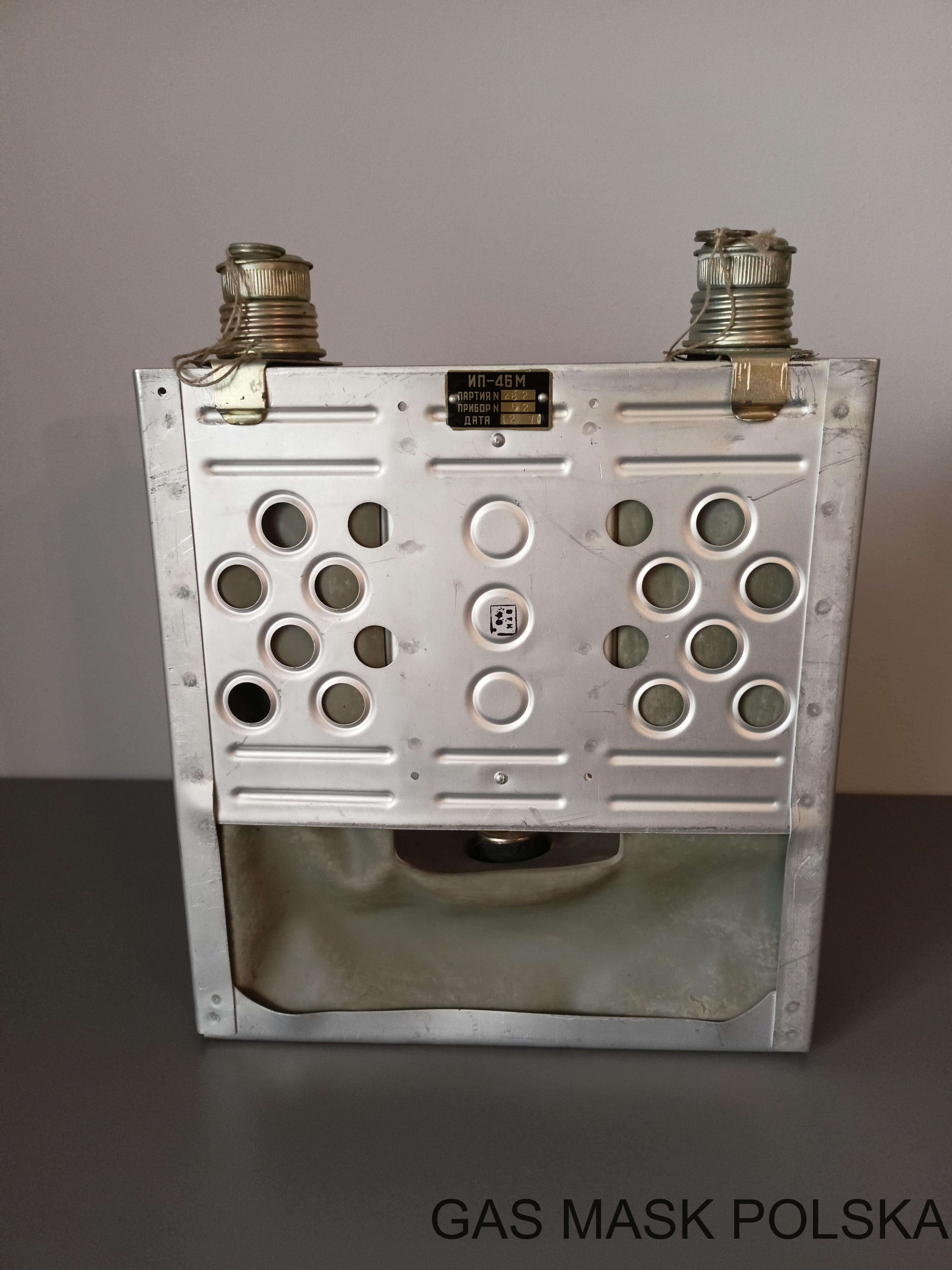

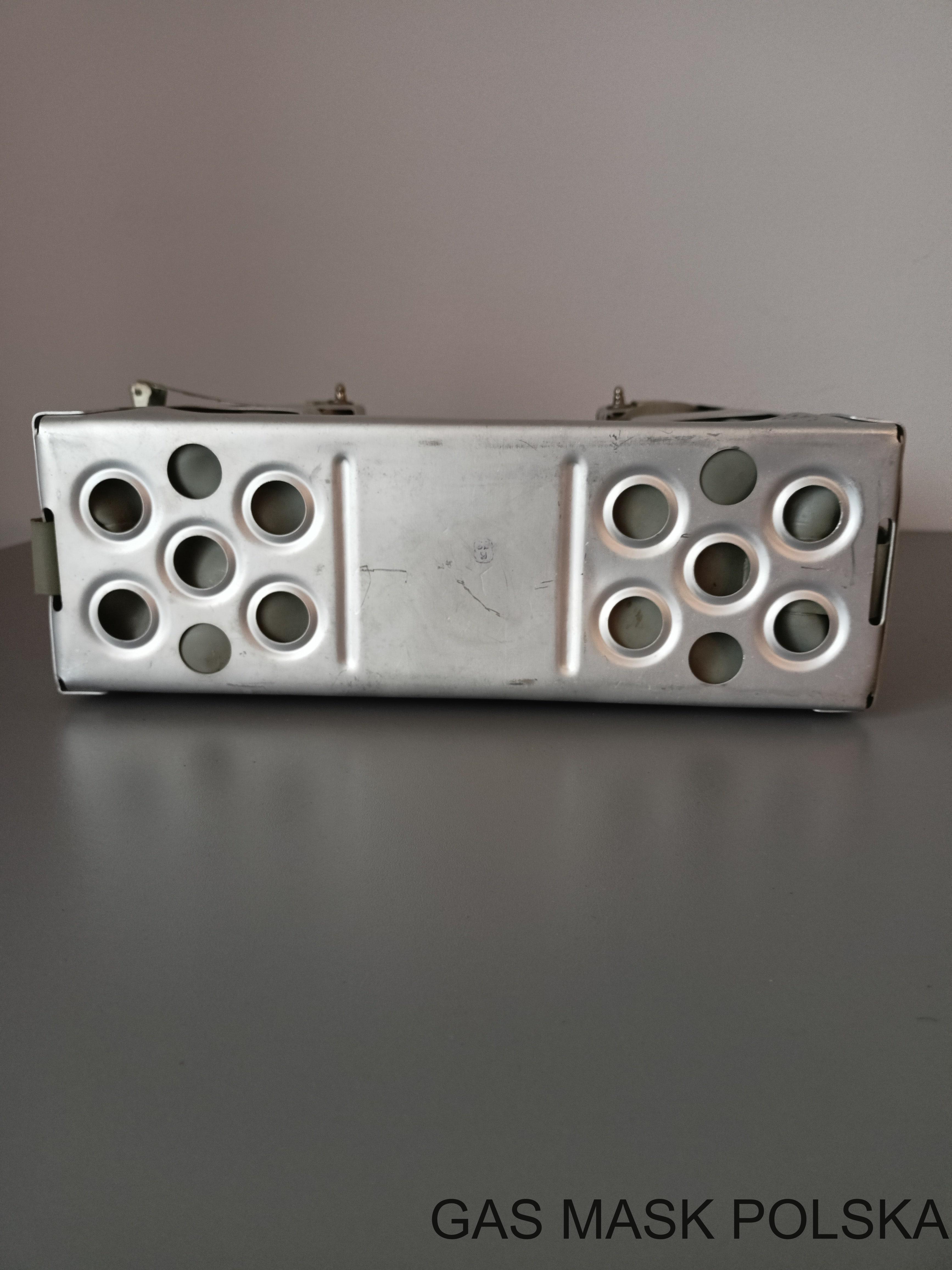

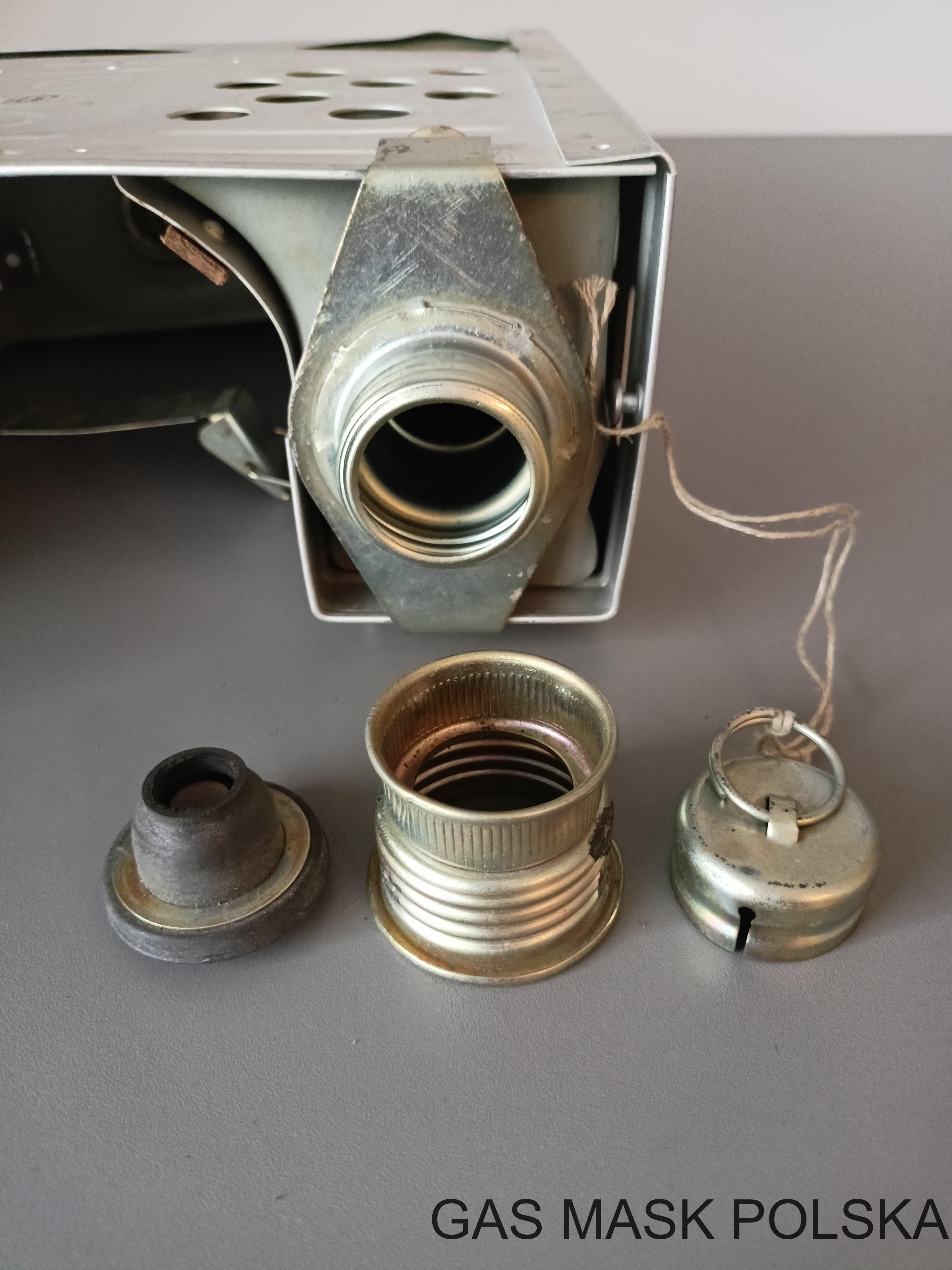

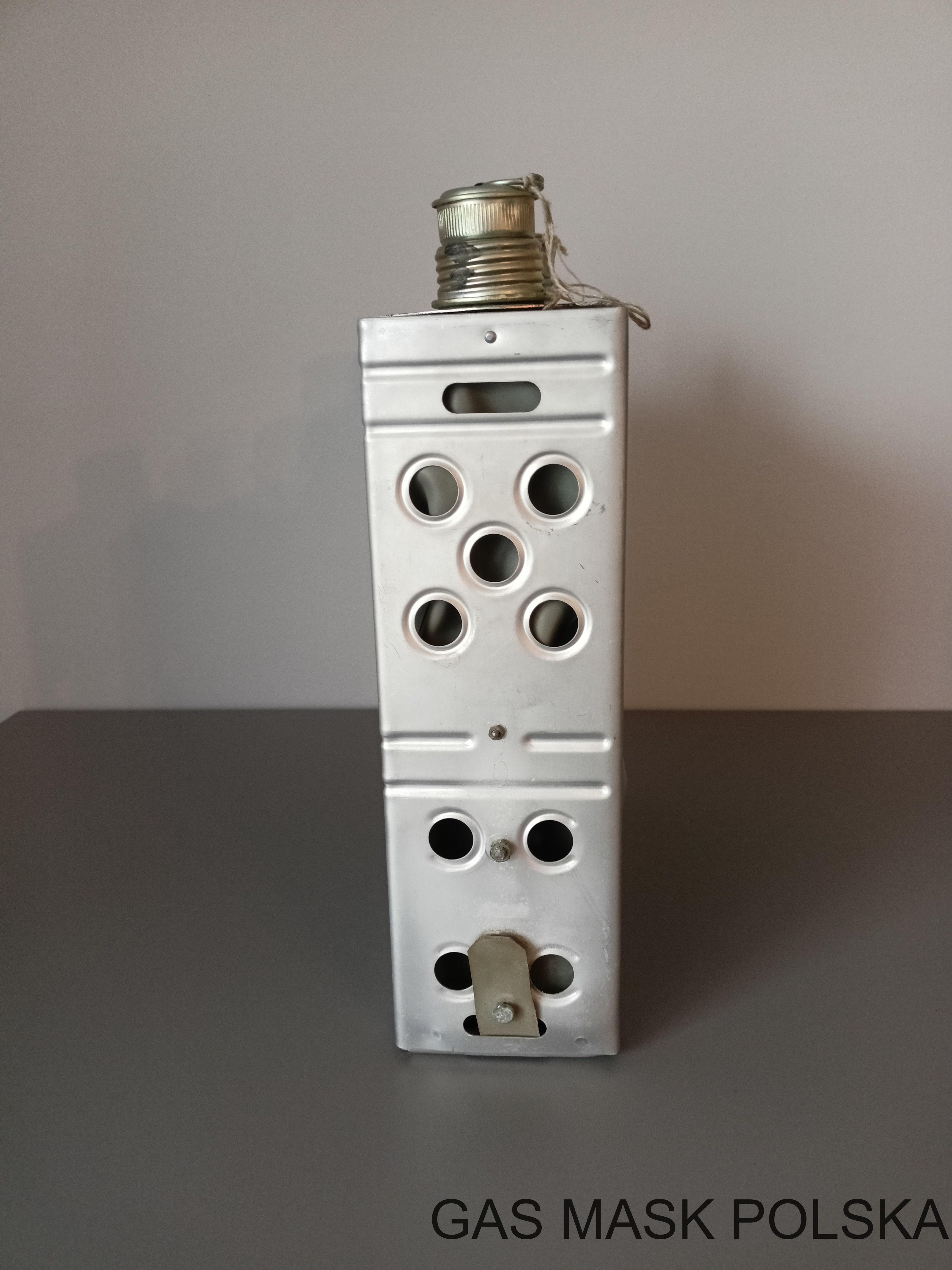

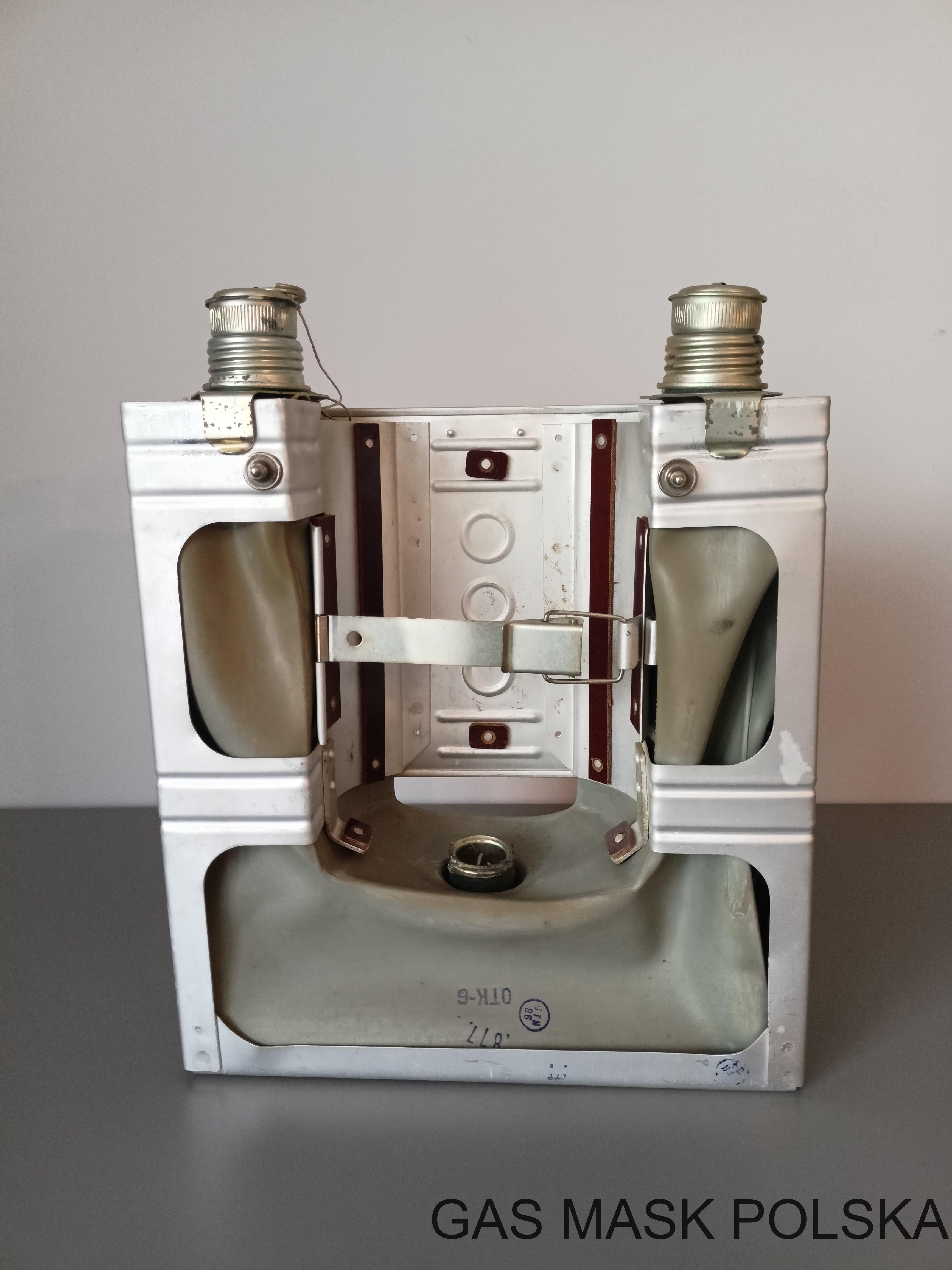

Worek oddechowy ze szkieletem aluminiowym

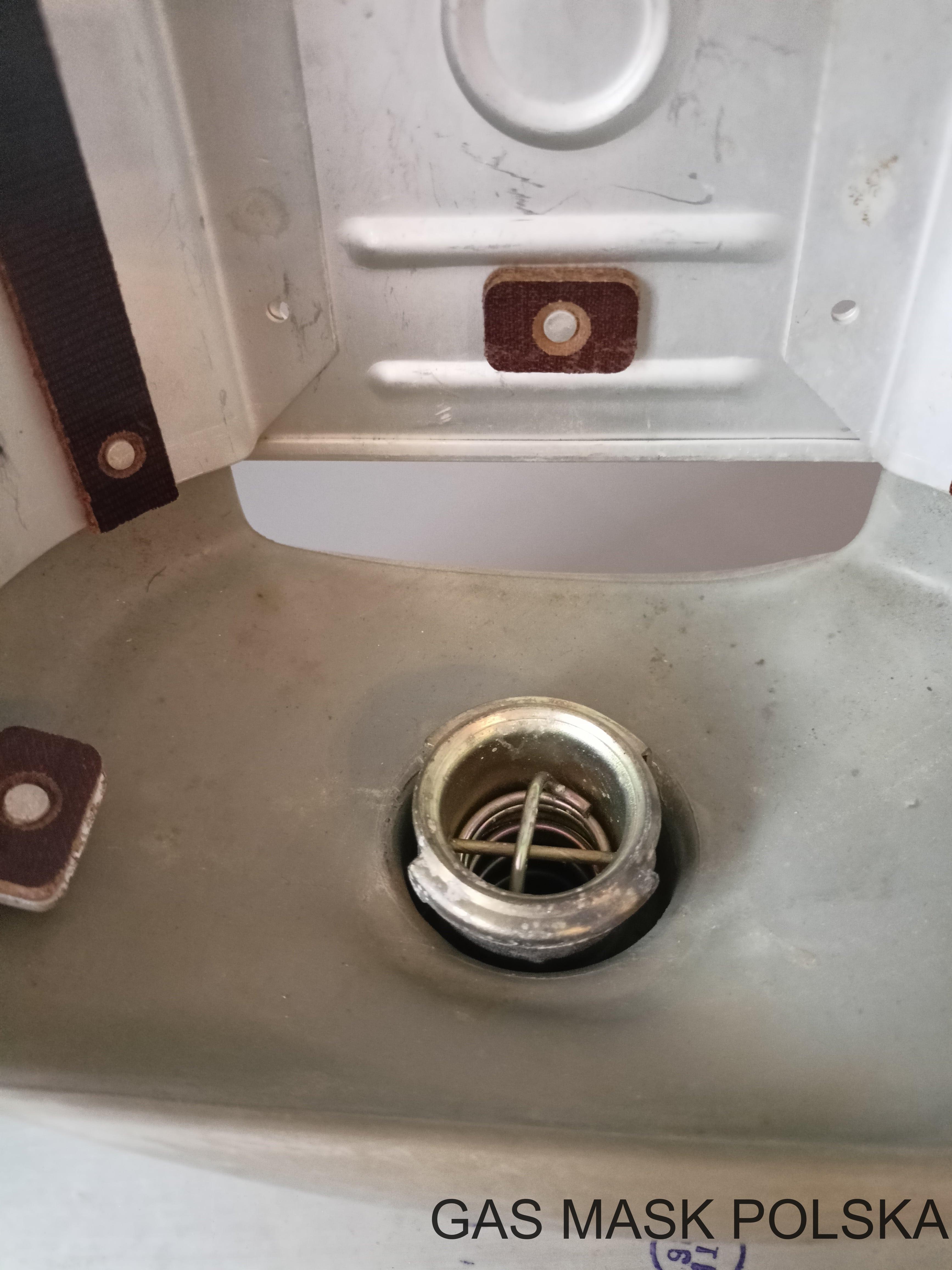

Worek oddechowy wykonany jest z gumy. Spełnia rolę zbiornika powietrza wydychanego i tlenu wydzielającego się w pochłaniaczu regeneracyjnym. Pojemność robocza to ok. 4,5 l. Osadzony jest w szkielecie aluminiowym, który służy do umocowania wszystkich podzespołów maski. Na górze po bokach umieszczone są 2 urządzenia do dodatkowego dostarczania tlenu w przypadku jego niedostatecznej ilości w obiegu.

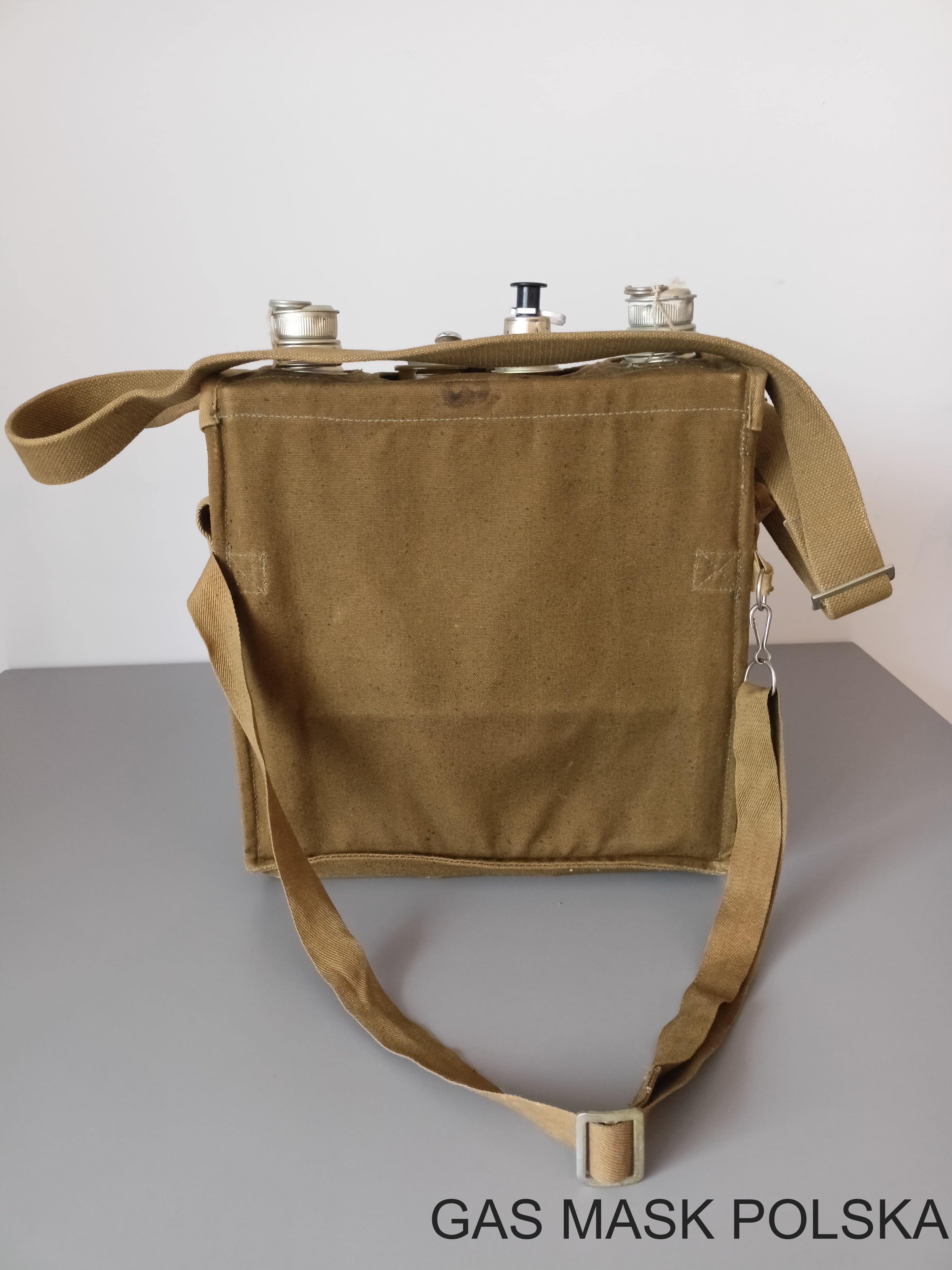

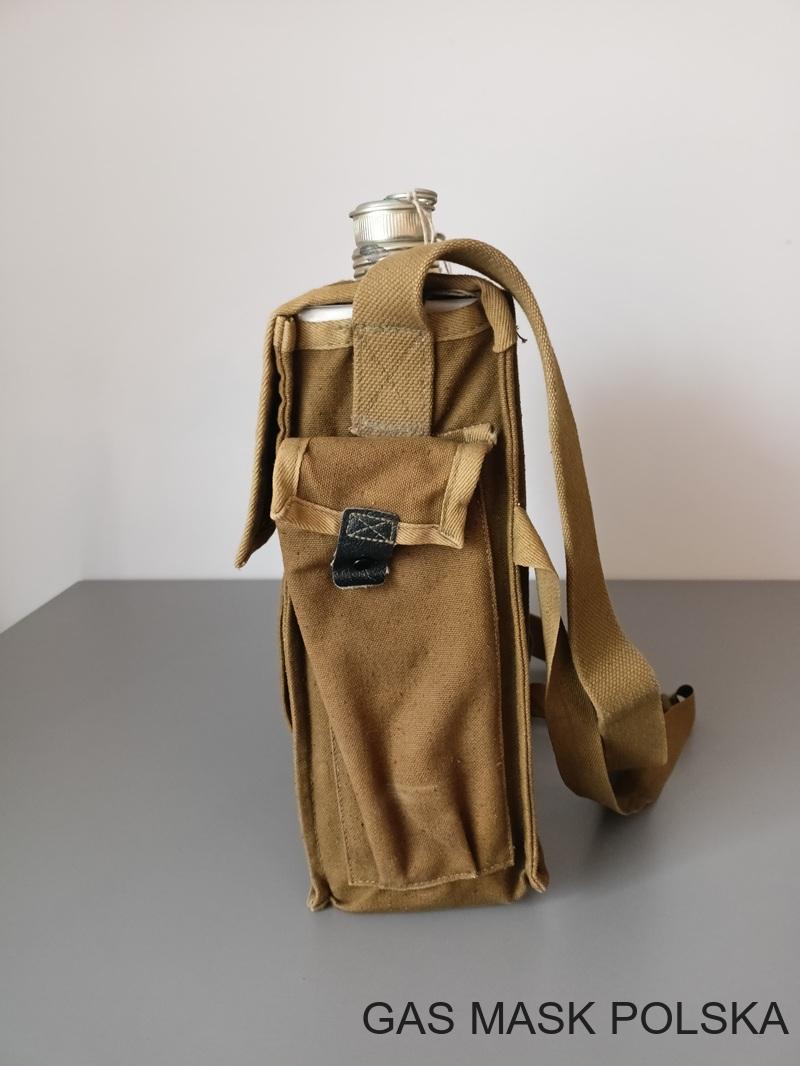

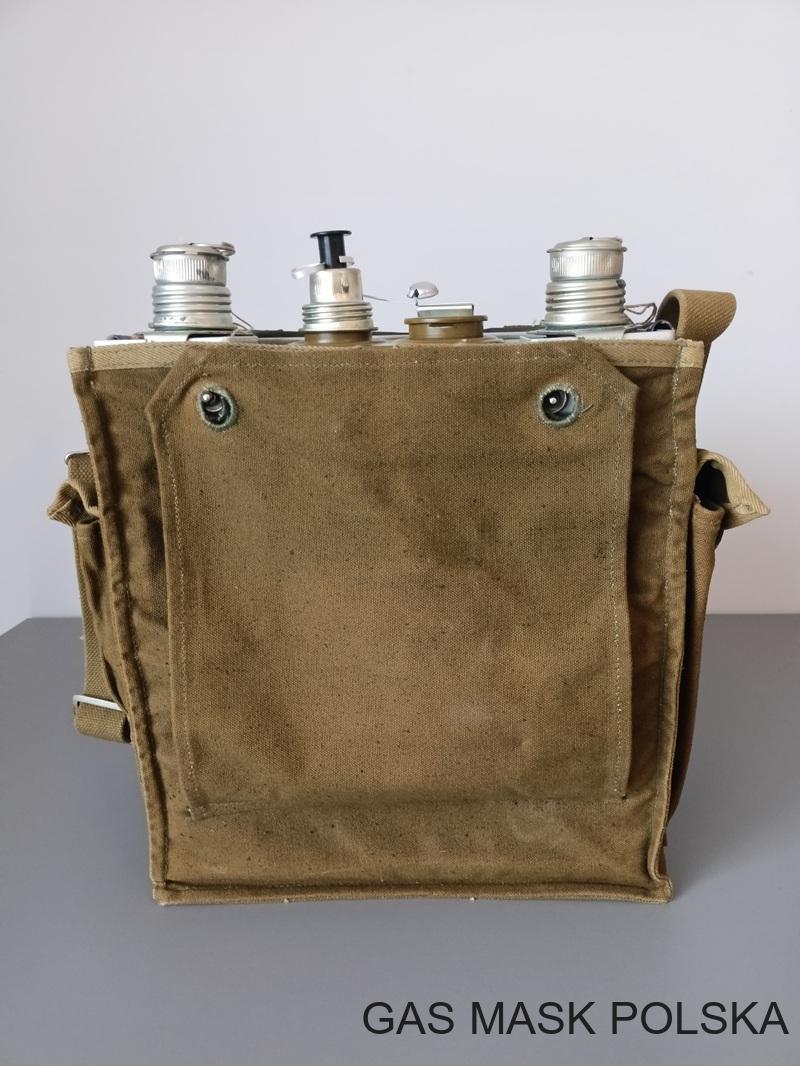

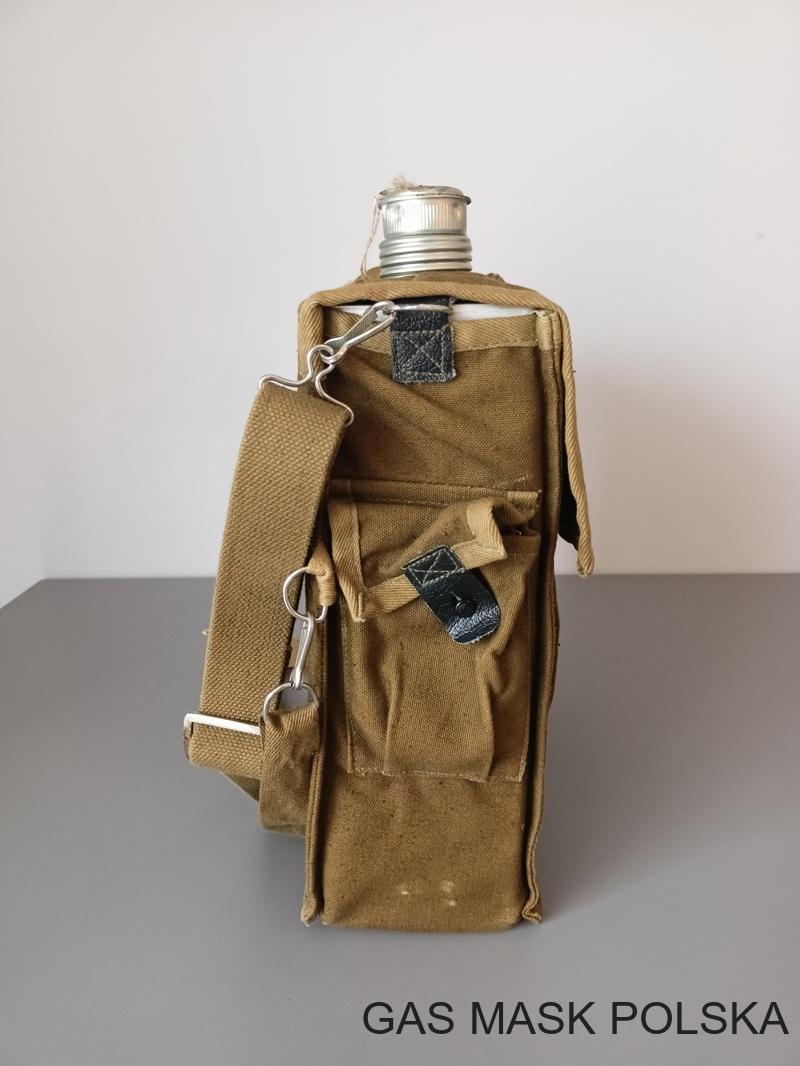

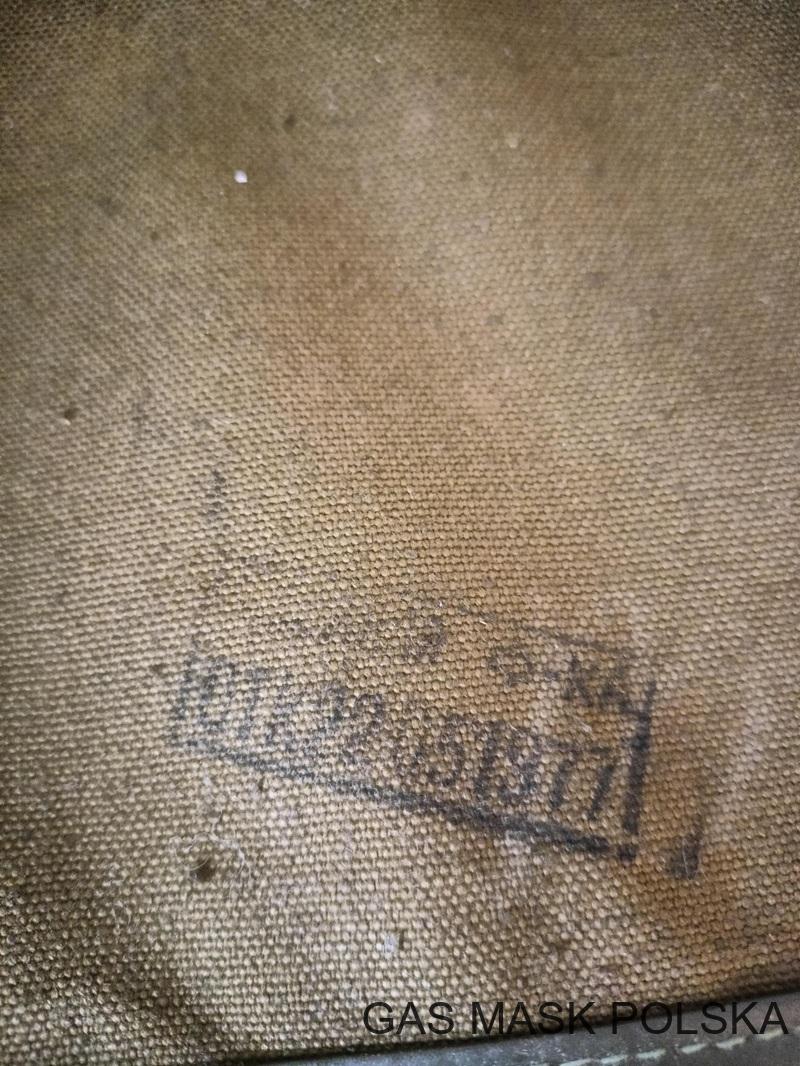

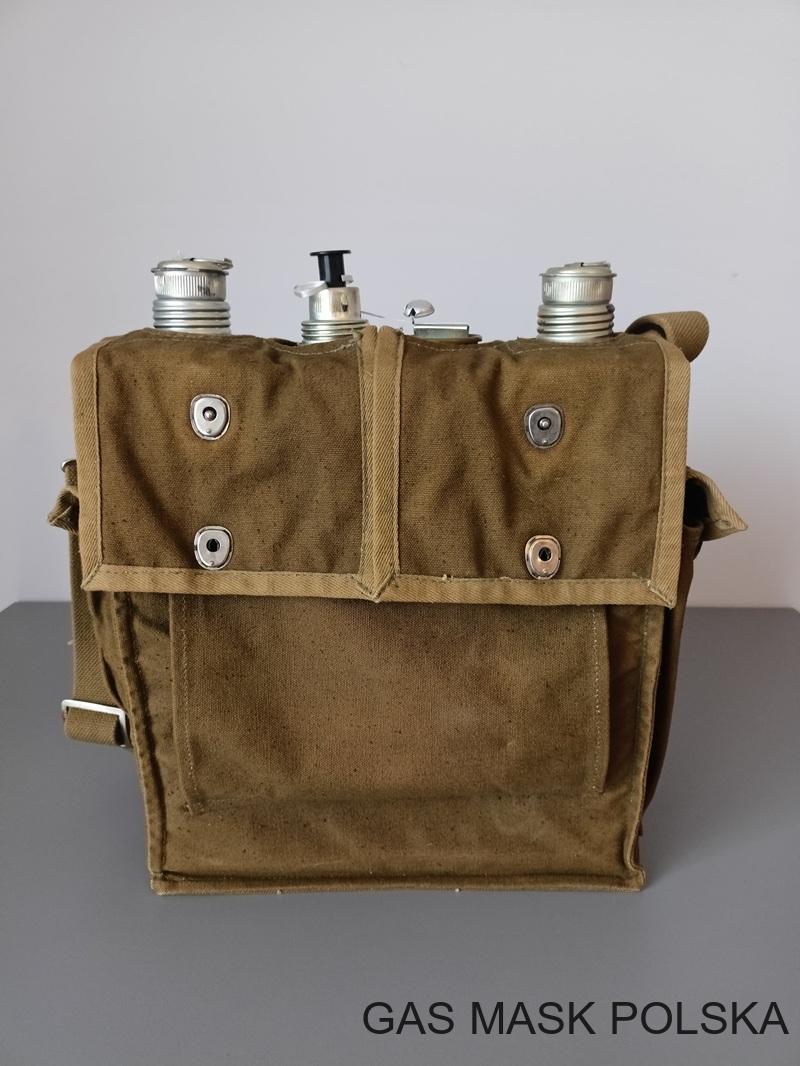

Torba

W jej dolnej części znajduje się otwór do wylewania wody podczas kurczenia się i rozdymania worka oddechowego, co następuje w czasie wdechu i wydechu, oraz do wylewania wody po wyjściu z niej. W większej kieszeni torby powinien znajdować się zapasowy brykiet inicjujący w futerale i ocieplacz, zaś w mniejszej drugi zapasowy brykiet inicjujący w futerale, ampułki z kwasem siarkowym, pudełko z wkładkami przeciwpotnymi i specjalny klucz. W czasie używania zakłada się ją na wysokości klatki piersiowej.
