ATE-1

Jest to izolacyjny aparat ratunkowy przeznaczony do ewakuacji załogi z zatopionego pojazdu bojowego np. PT-91 Twardy. Zastąpił sprowadzany z ZSRR aparat IP-5 z powodu zużycia zapasów pochłaniaczy regeneracyjnych RP-5. Używany od 1998 do dzisiaj i produkowany przez firmę "FASER S. A". Aparat dzięki reakcji chemicznej umożliwia bezpieczne oddychanie pod wodą na okres od 35 do 70 minut. Maksymalna głębokość zanurzenia to ok. 5 metrów. Może być również używany na lądzie w przypadku niedostatecznej ilości tlenu w powietrzu (poniżej 17%).

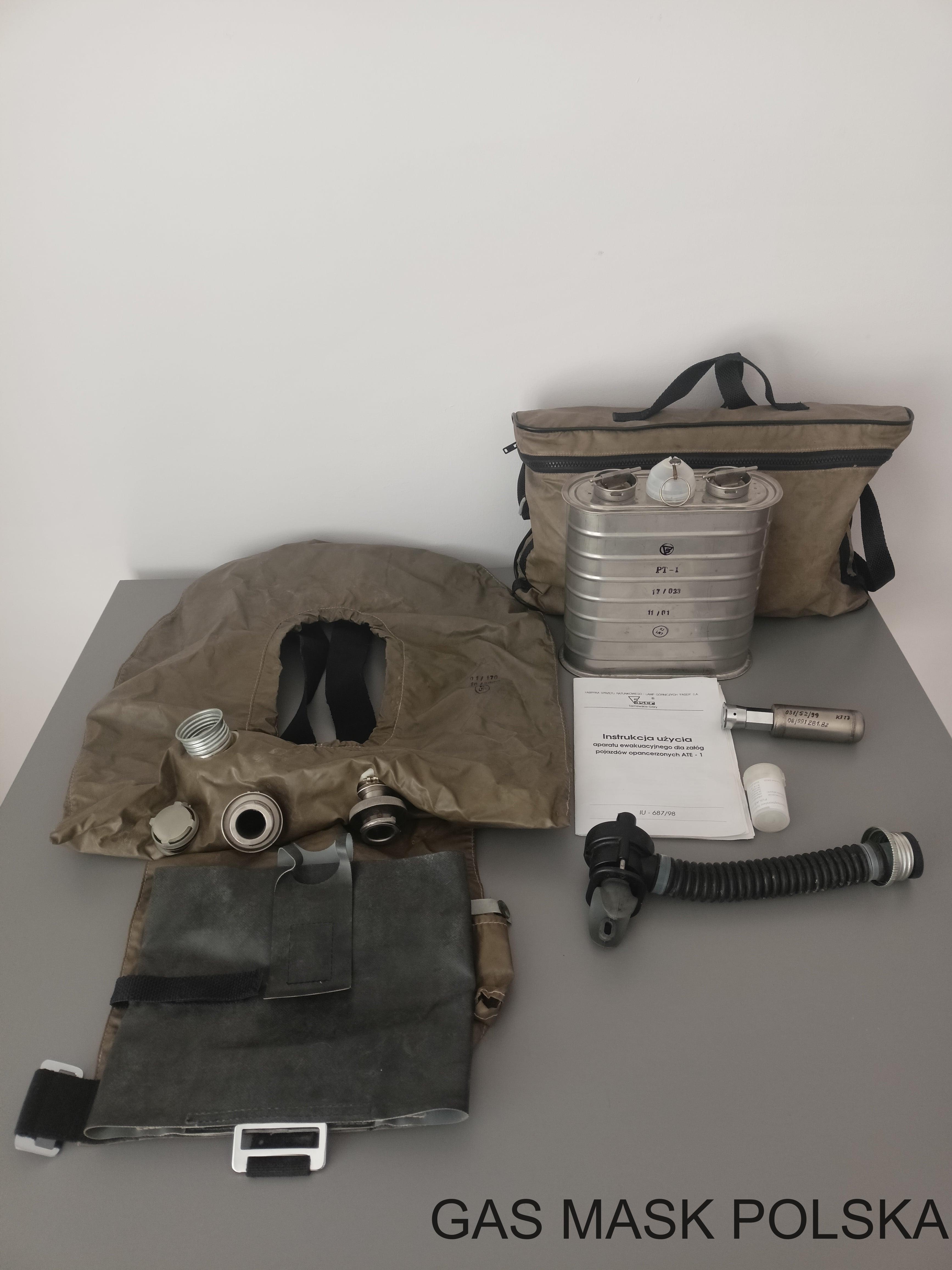

Kompletny zestaw składa się z:

-kamizelki wypornościowej

-pochłaniacza (wytwornicy tlenu) PT-1

-awaryjnego pojemnika PAT-1

-maski nurkowej

-przewodu oddechowego z ustnikiem

-torby nośnej

-fulara przeciwzraszeniowego

-instrukcji użycia

Kamizelka wypornościowa

Wykonana jest z wodoodpornego gumowego materiału, jest to ulepszona kopia kamizelki z zestawu IP-5. Posiada zawór upustowy, 2 złącza do podłączenia wytwornicy, złącze z gwintem do podłączenia przewodu z ustnikiem, pas nośny plecowy, pas nośny biodrowy i kieszeń na pochłaniacz. Z tyłu znajduje się zamek, który umożliwia przegląd techniczny i ewentualne prace naprawcze.Pozwala również zajrzeć do środka, gdzie znajduje się worek oddechowy, do którego trafia część powietrza i umożliwia użytkownikowi łatwiejsze wynurzenie się i utrzymanie na powierzchni wody. Znajdują się nam nim również oznaczenia producenta tj.: logo producenta, numer partii, data produkcji (październik 2000) i stempel kontroli jakości.

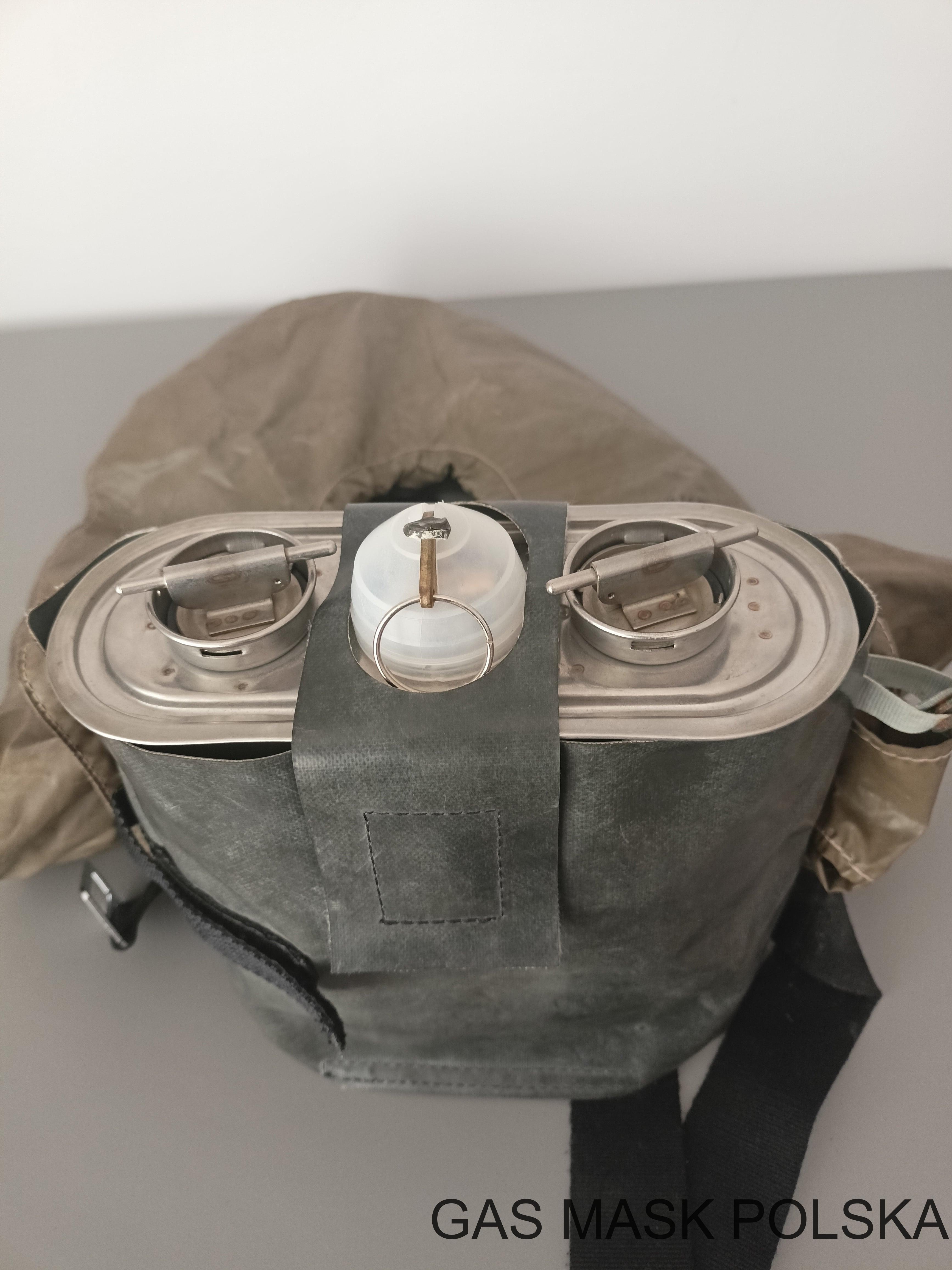

Aparat ewakuacyjny w położeniu pogotowia

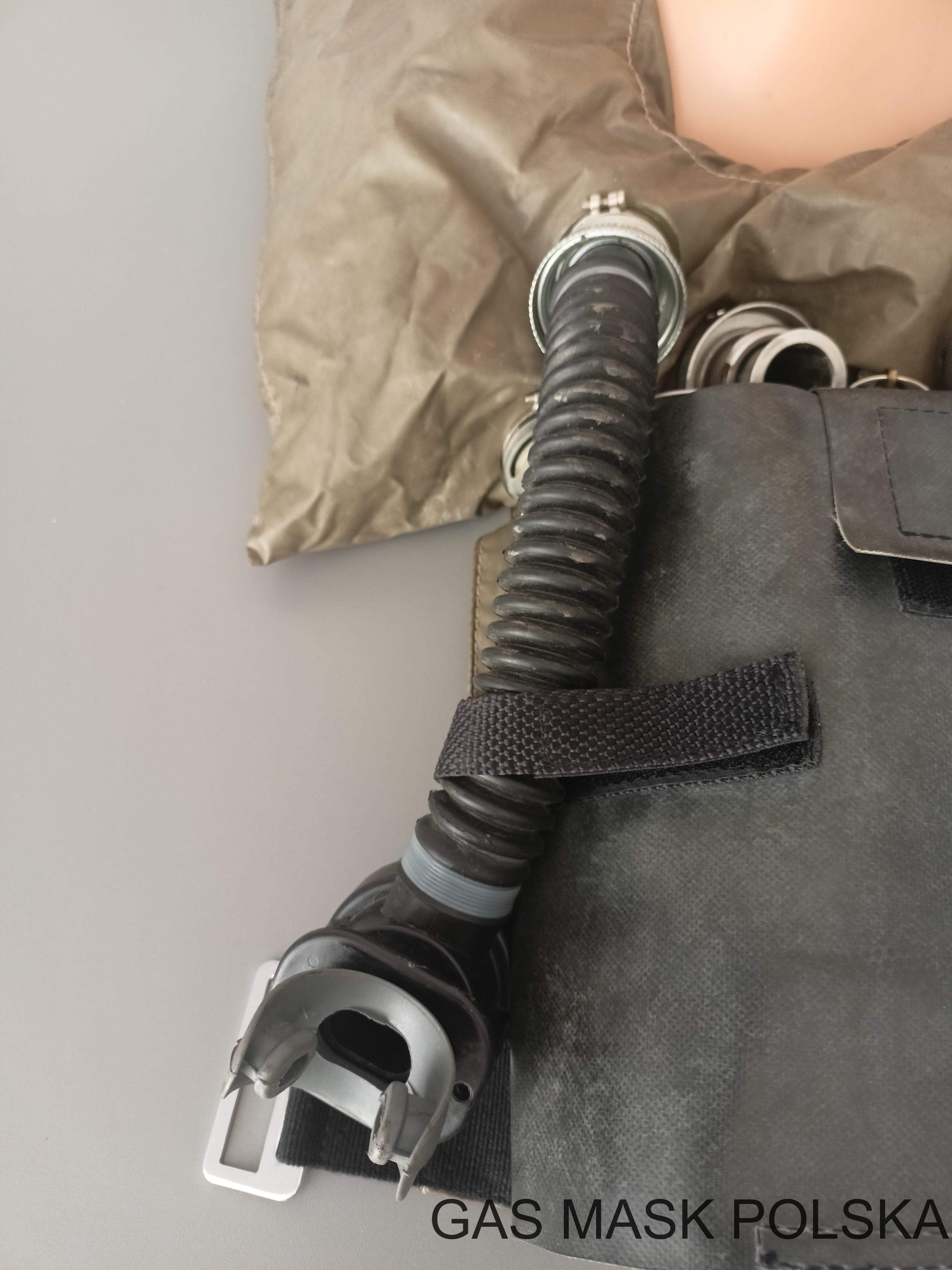

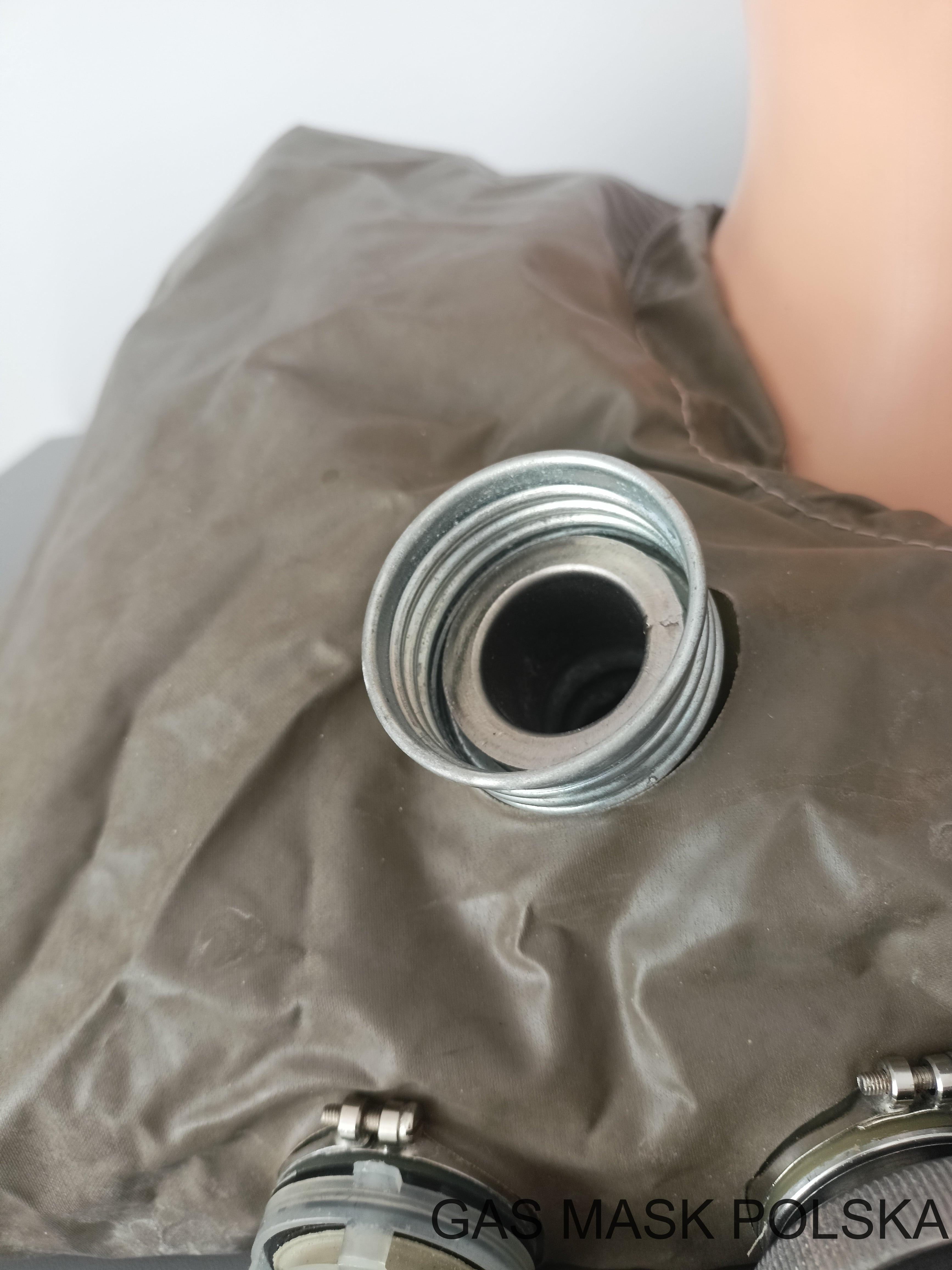

Złącze do podłączenia ustnika

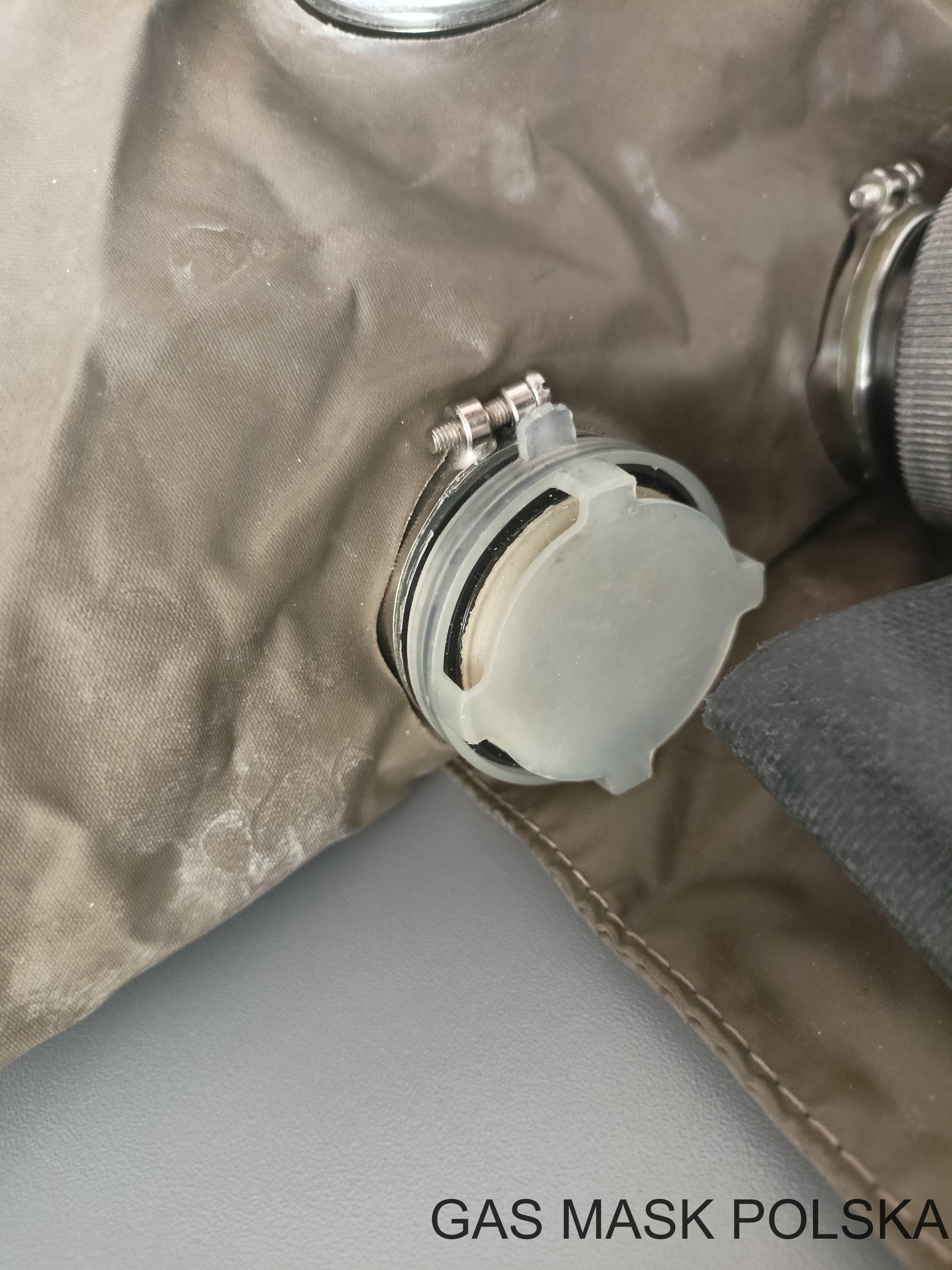

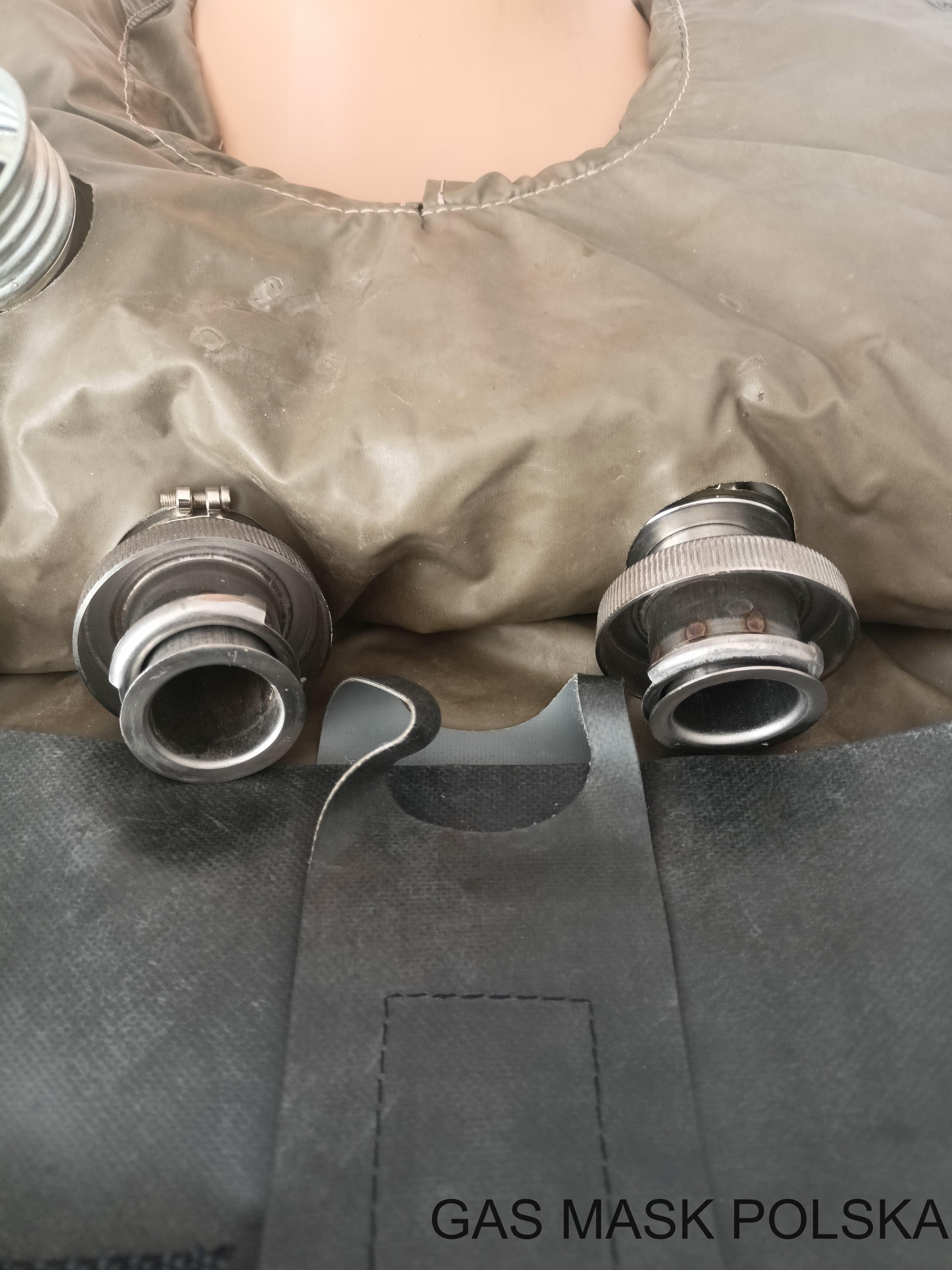

2 złącza do podłączenia pochłaniacza regeneracyjnego

Zawór upustowy

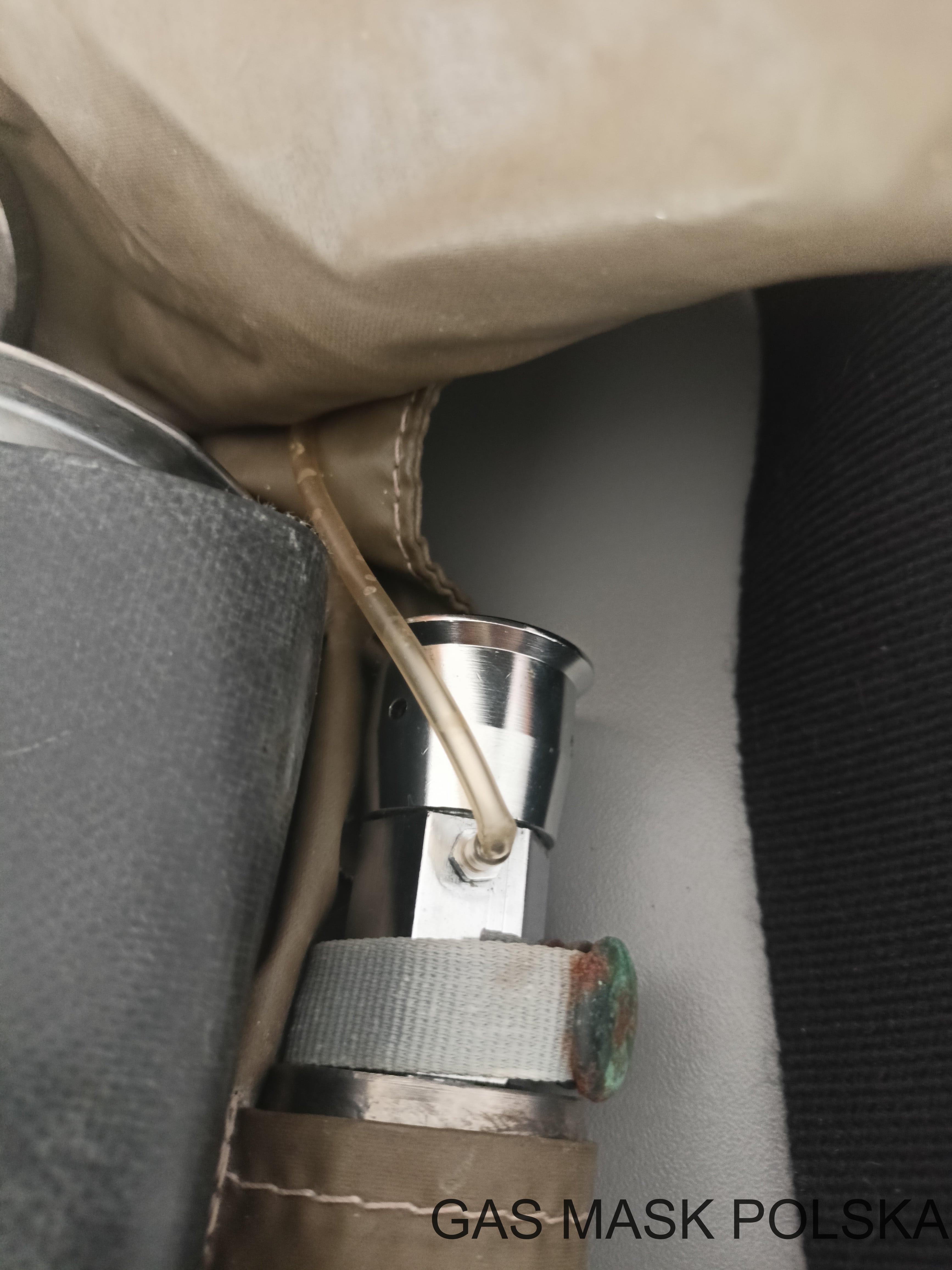

Pojemnik awaryjnego tlenu

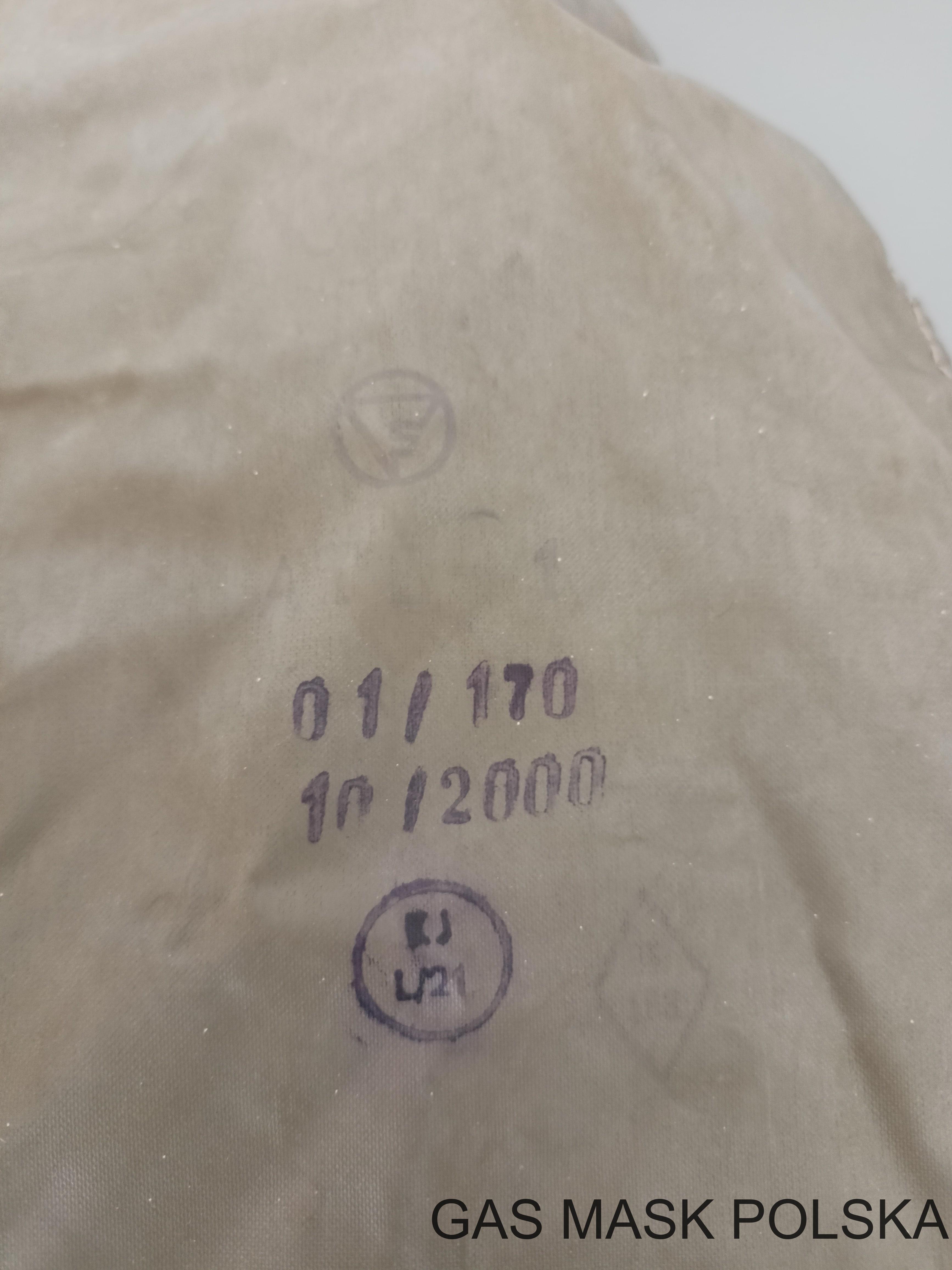

Oznaczenia

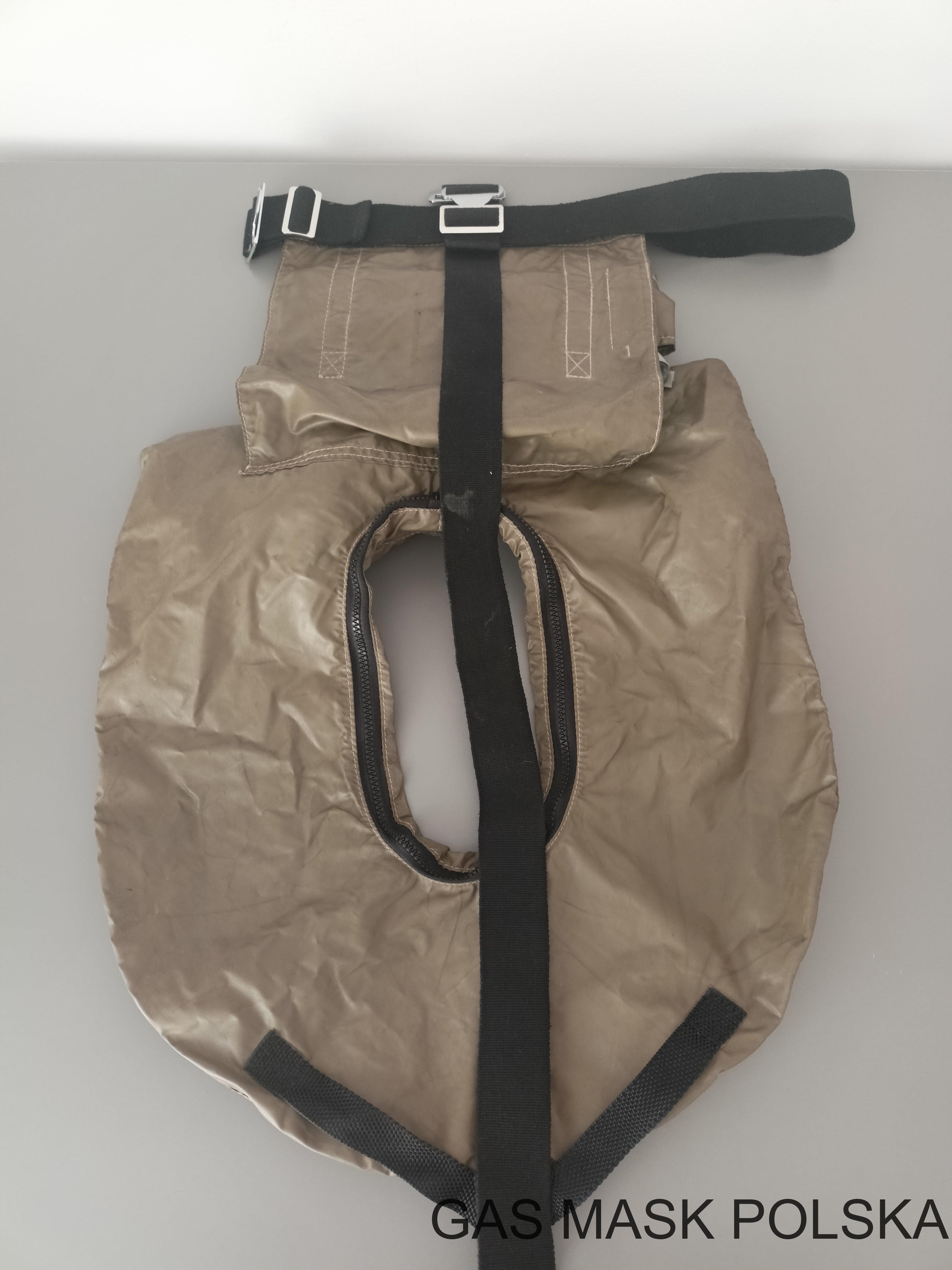

Kamizelka od dołu

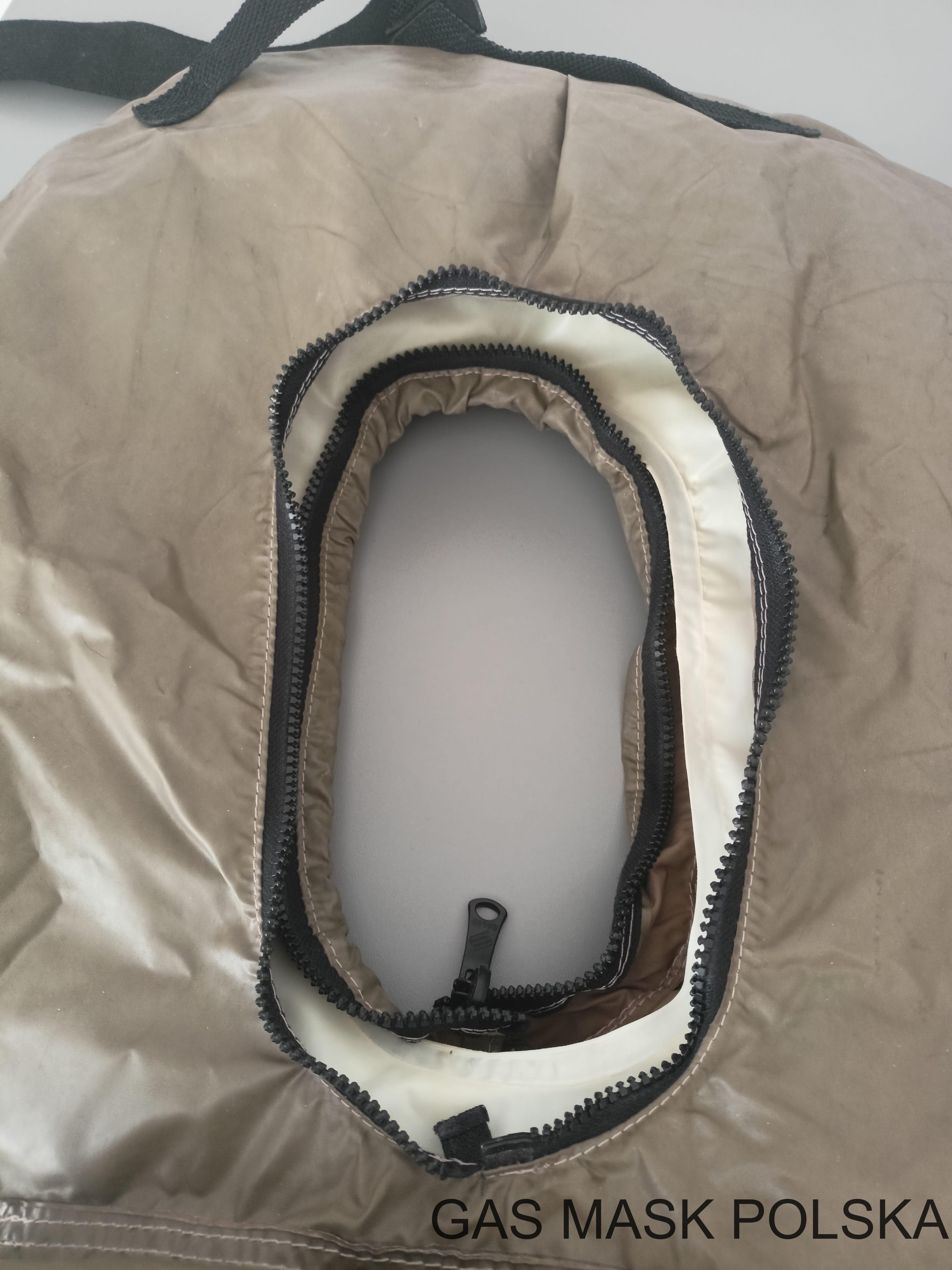

Rozsunięty zamek

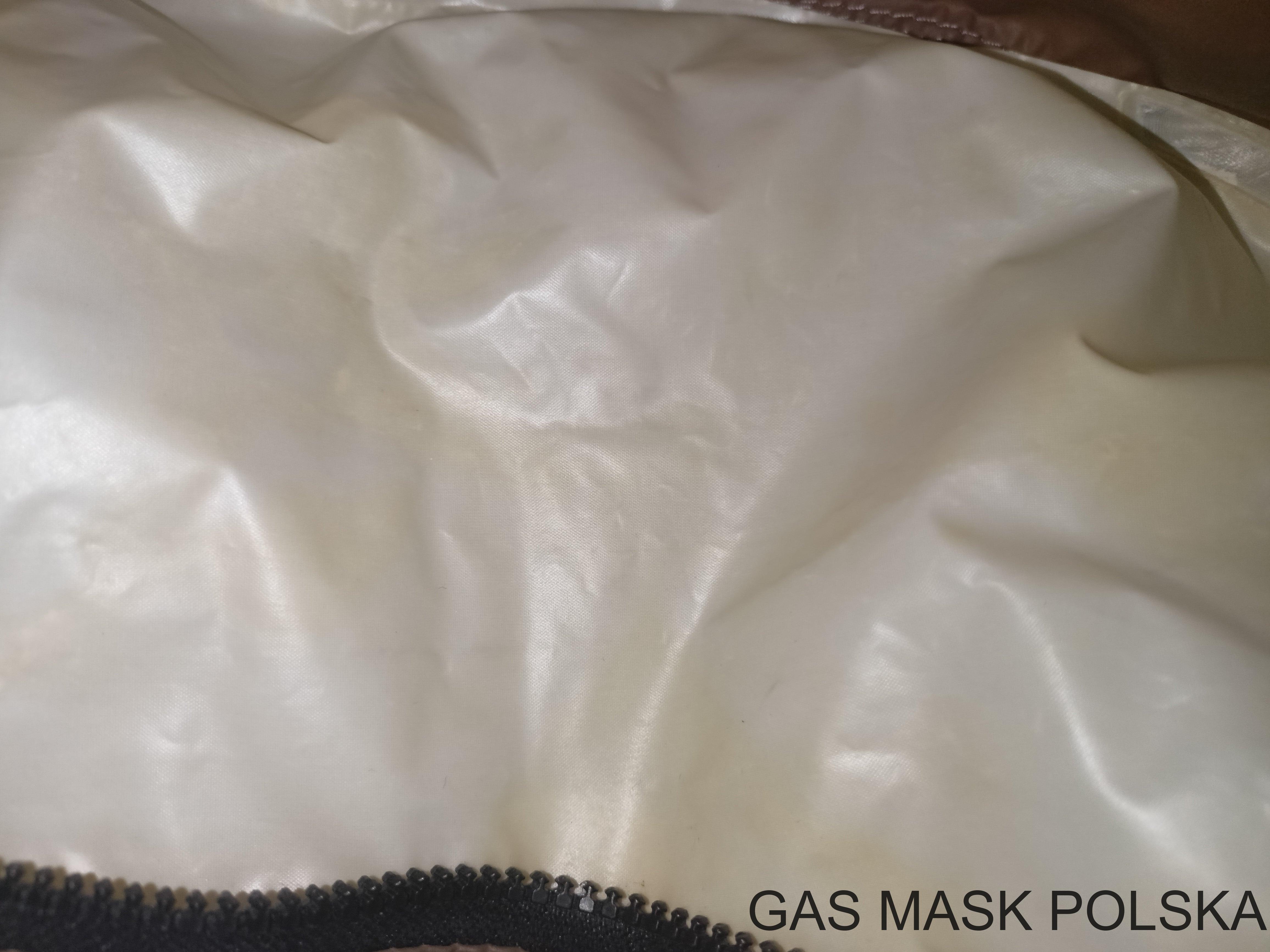

Worek oddechowy

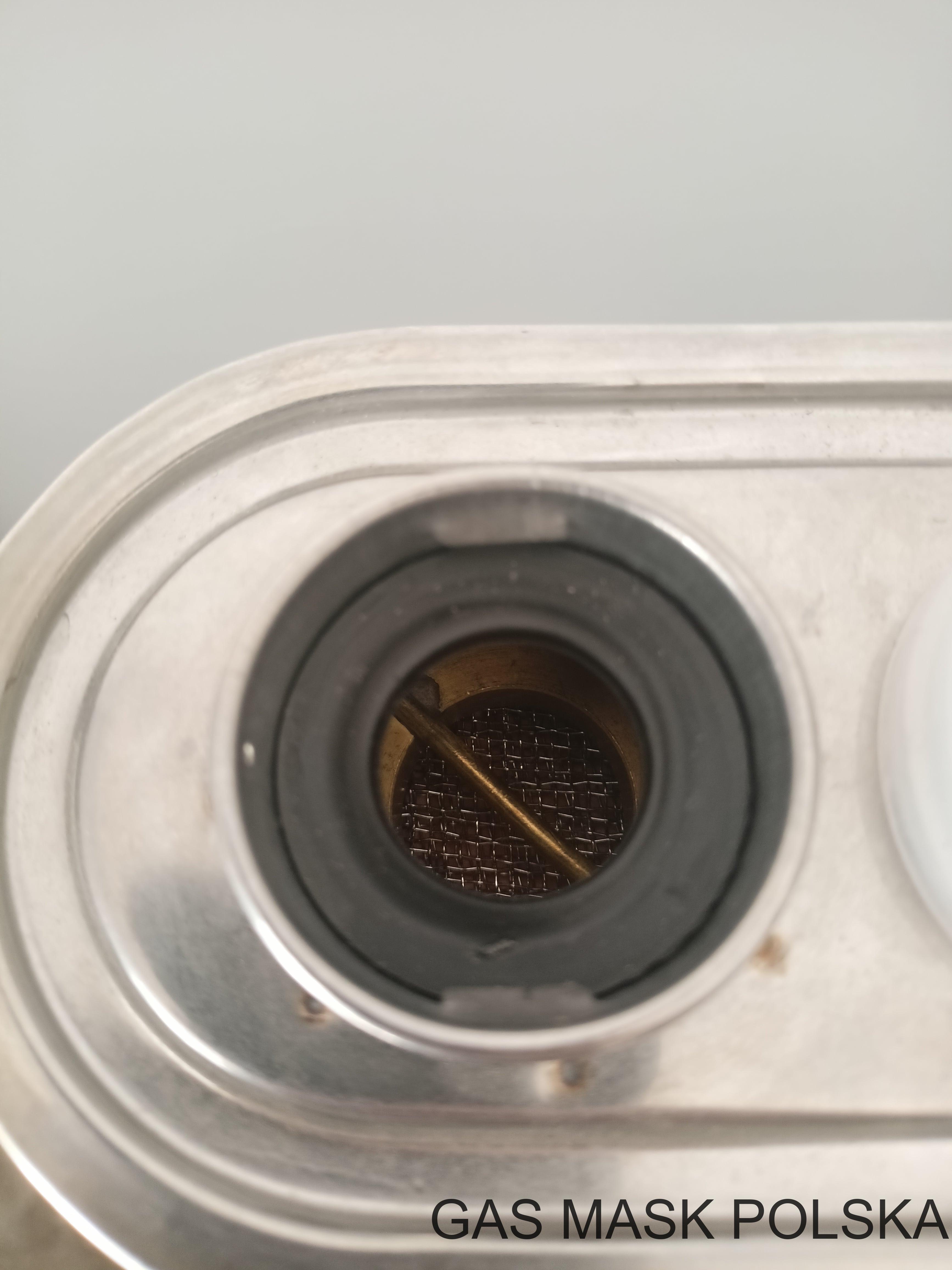

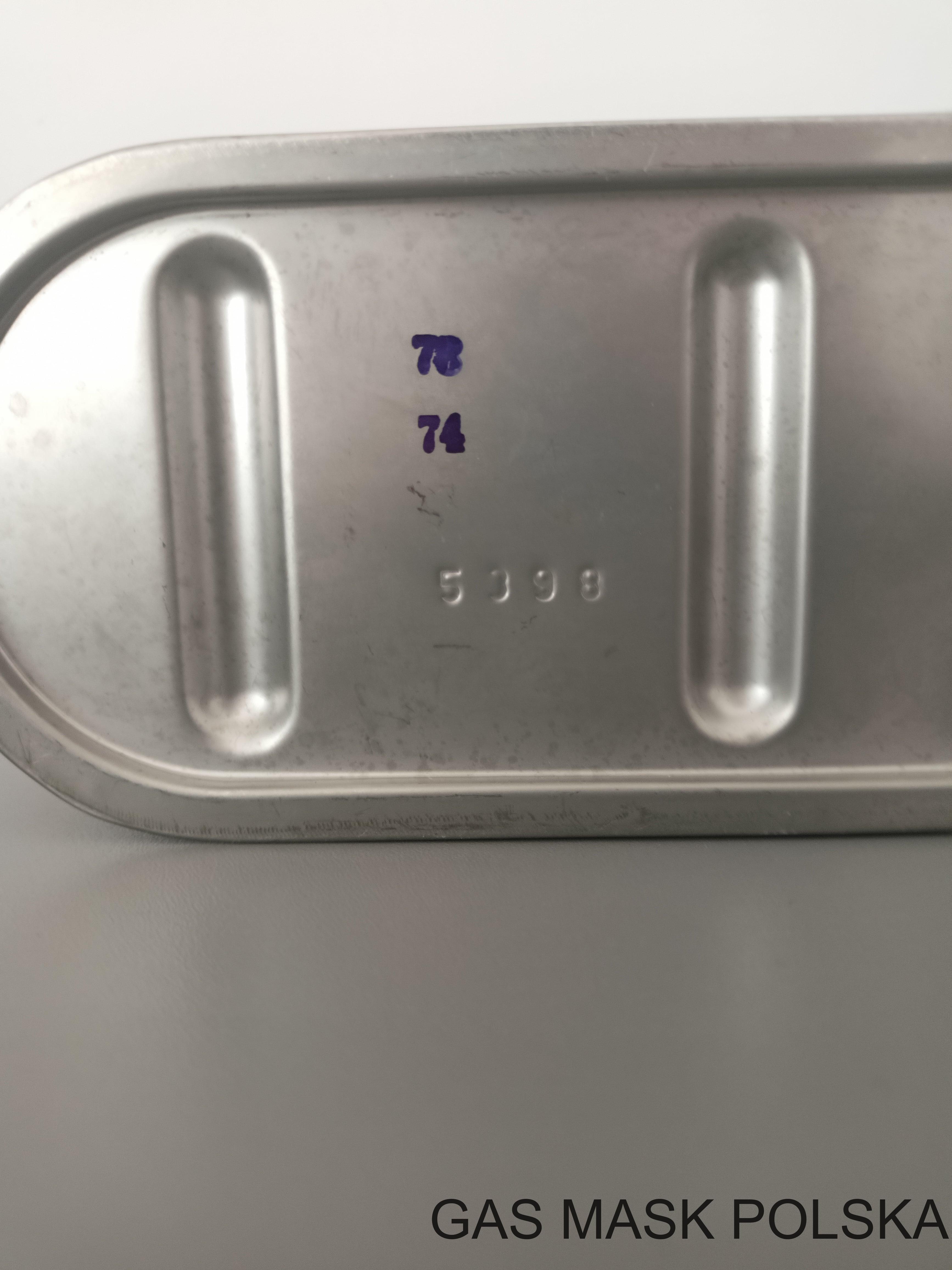

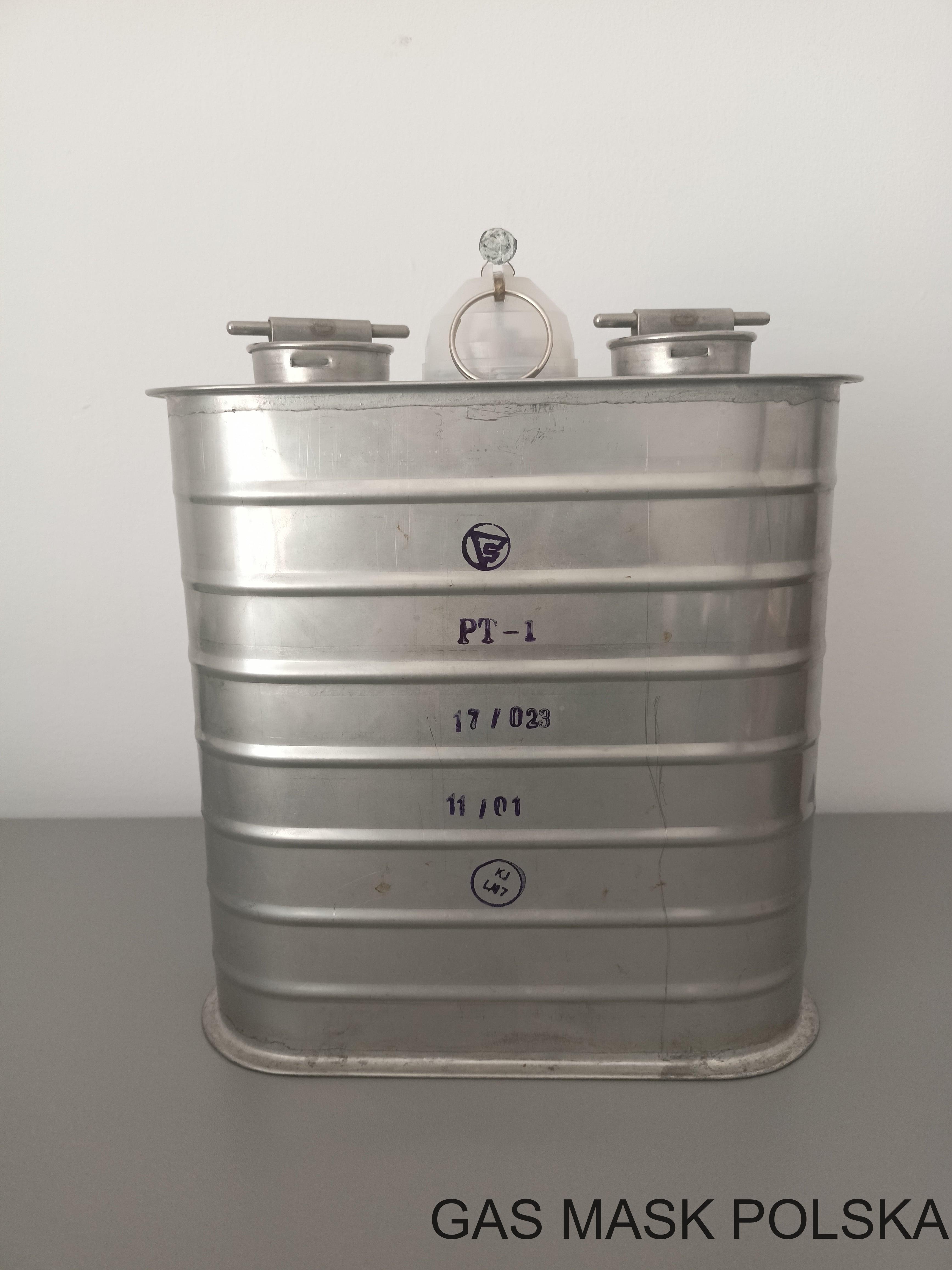

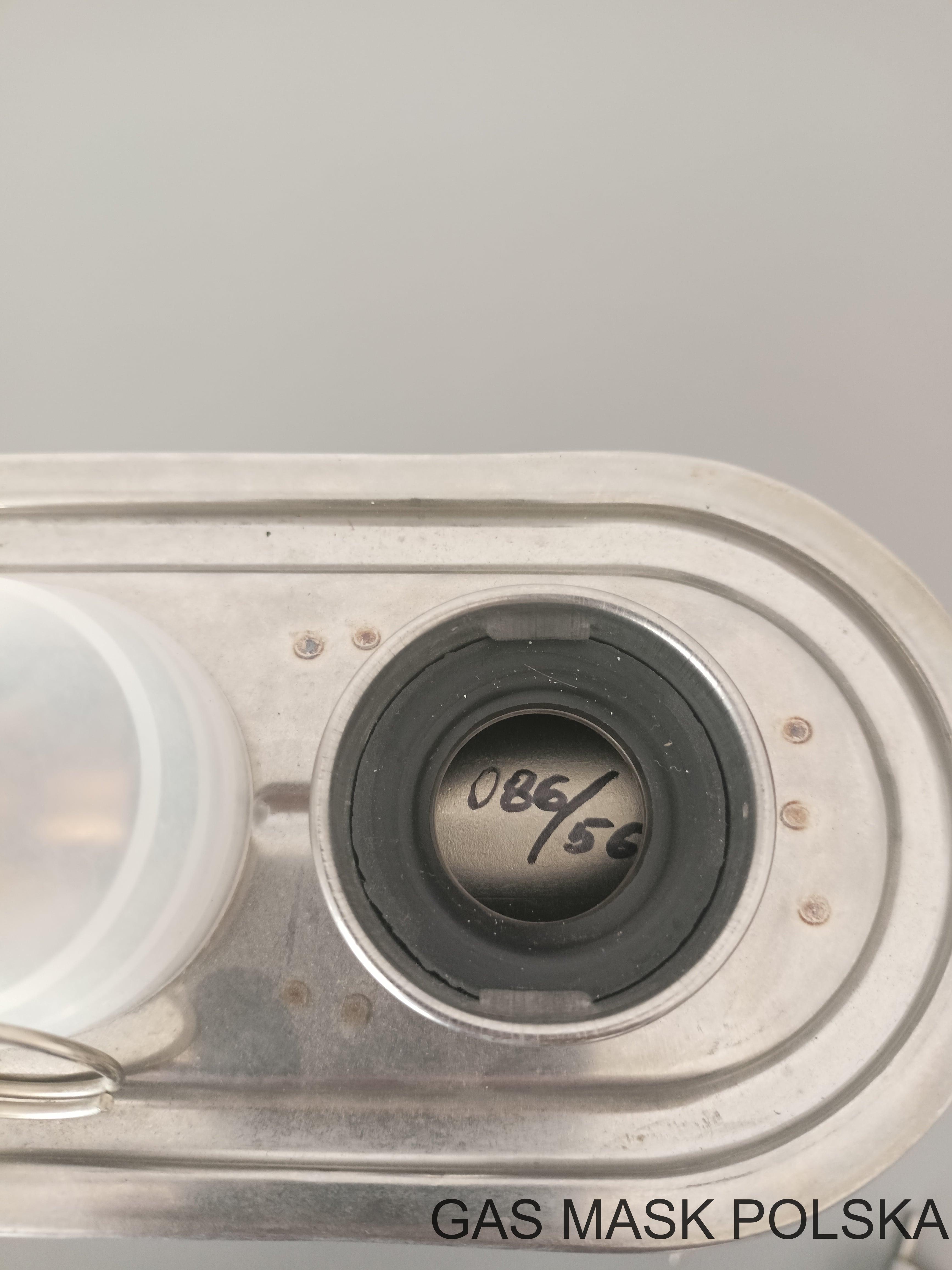

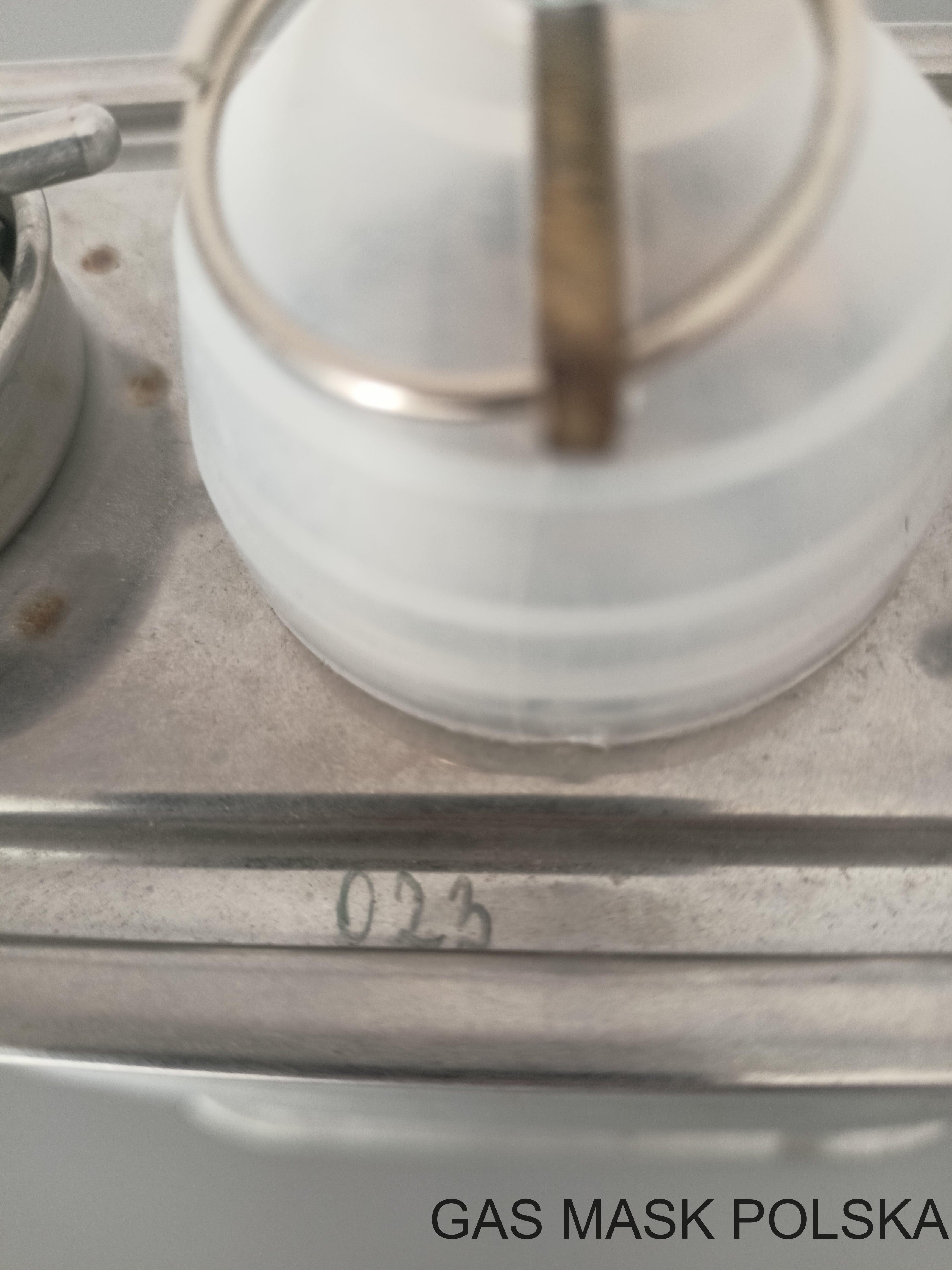

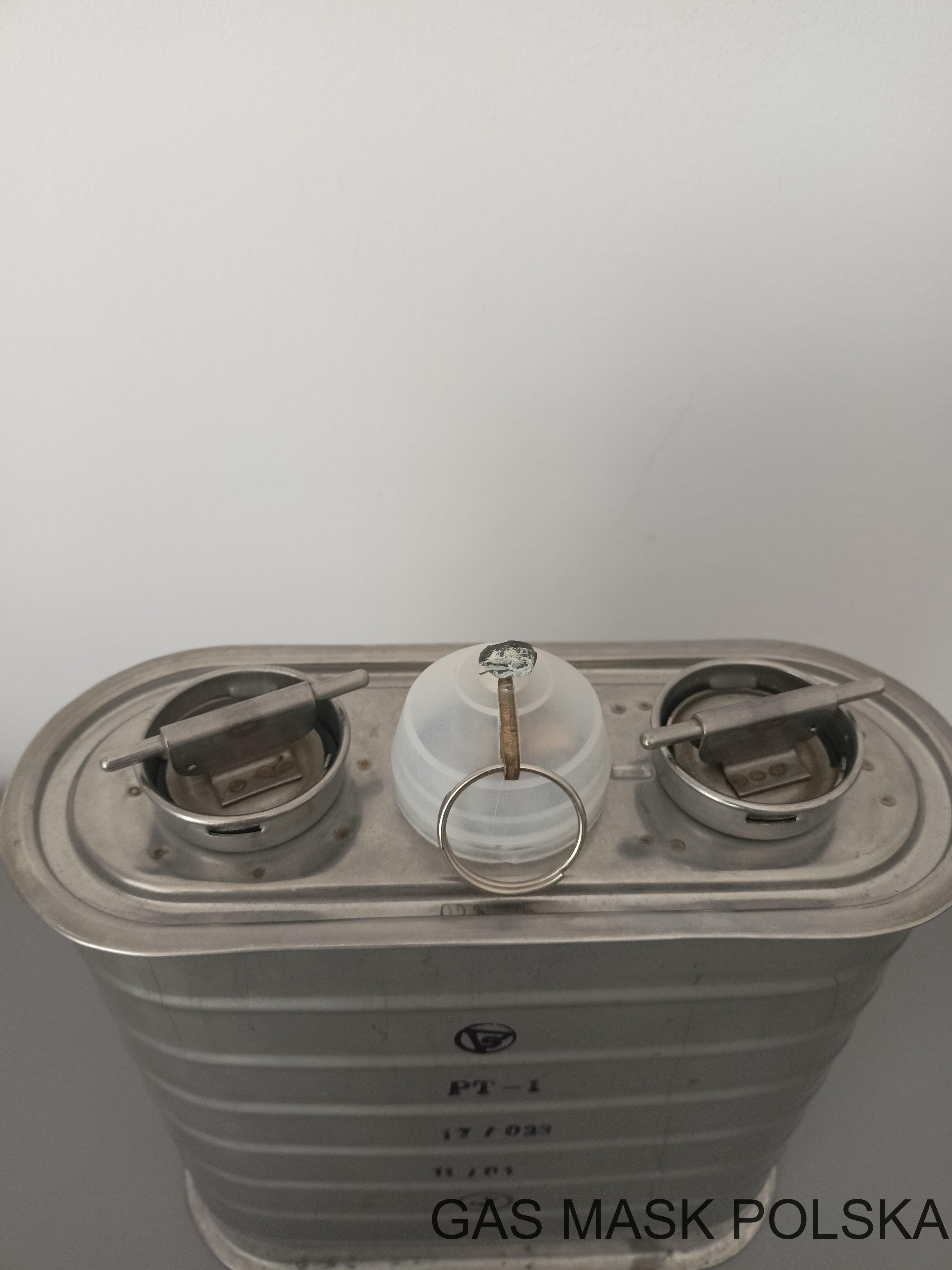

Pochłaniacz regeneracyjny PT-1

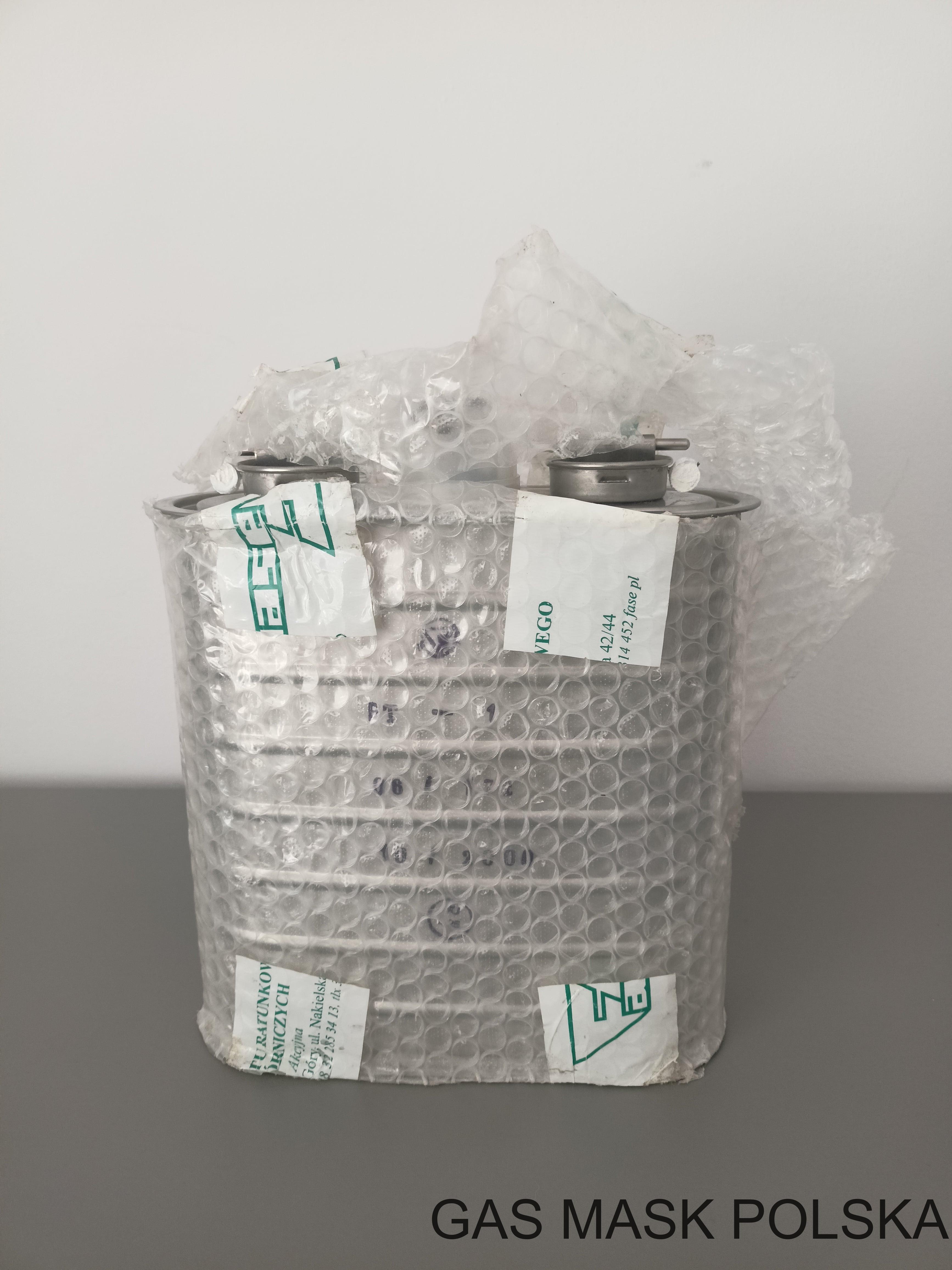

Aparat działa w obiegu zamkniętym, czyli powietrze nie wydostaje się poza obieg. Wydychane powietrze z tlenkiem węgla trafia do wytwornicy, gdzie zachodzi reakcja chemiczna, w której powstaje tlen, a pochłaniacz nagrzewa się. Jest to poprawiona wersja radzieckiego poprzednikam, czyli RP-5, używanego z aparatami IP-5. Składa się z metalowego kadłuba, wewnątrz którego znajduje się masa tlenotwórcza i pojemnik rozruchowy z tlenem, umożliwiający oddychanie w pierwszych minutach pracy aparatu. PT-1 jest jednorazowym i wymiennym elementem zestawu. Pakowany jest w folię bombelkową z danymi producenta.

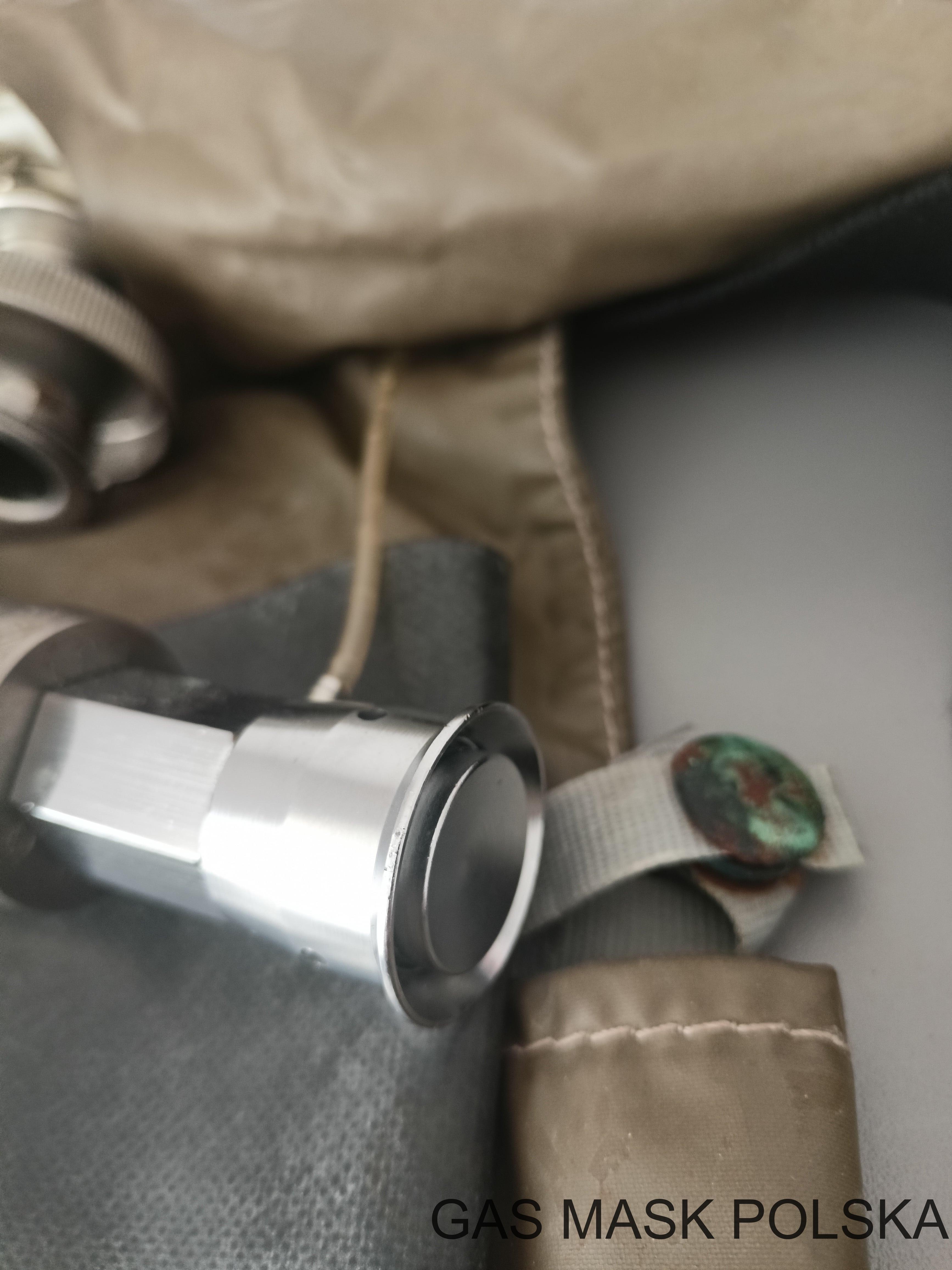

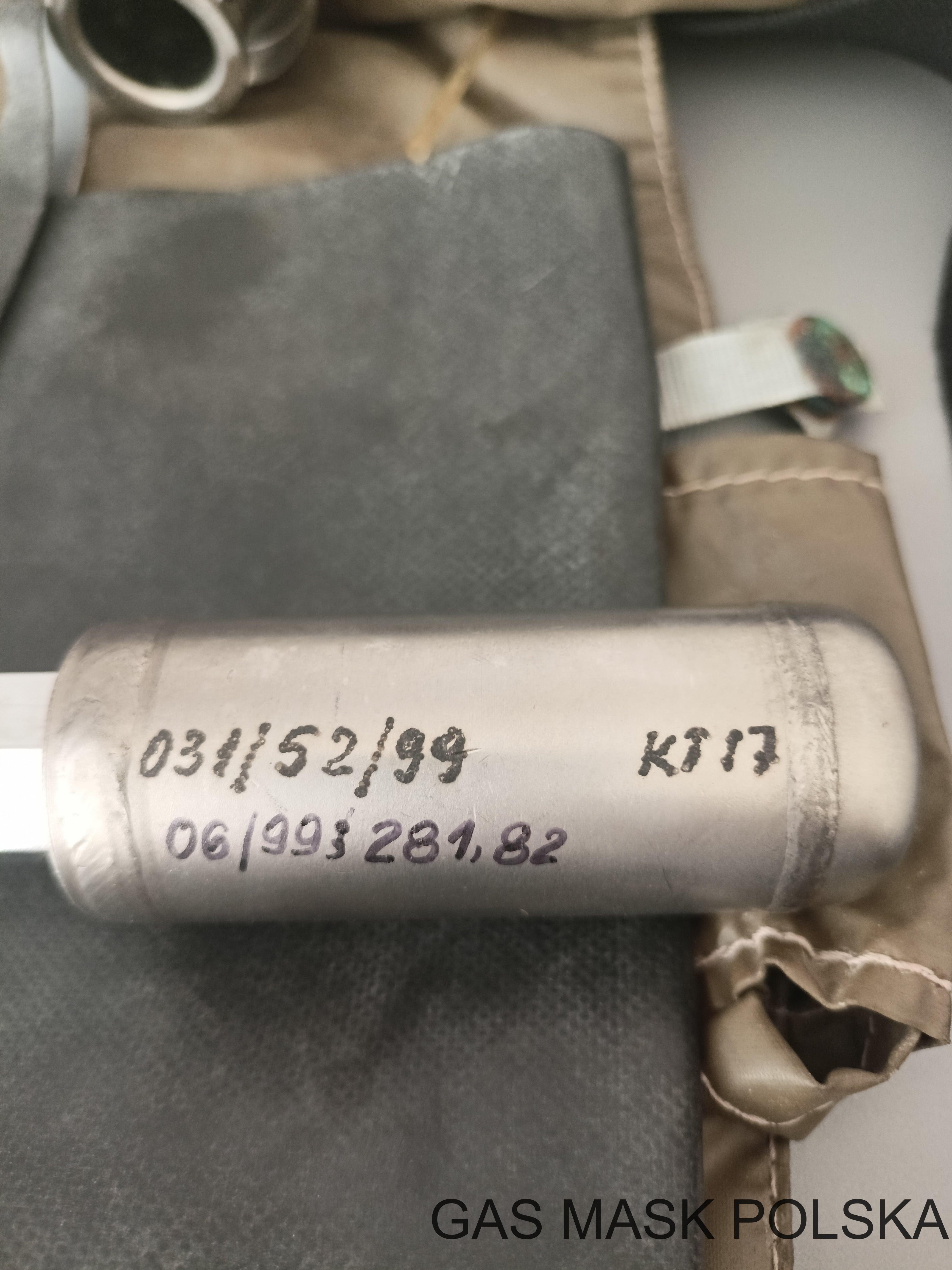

Pojemnik awaryjnego tlenu PAT-1

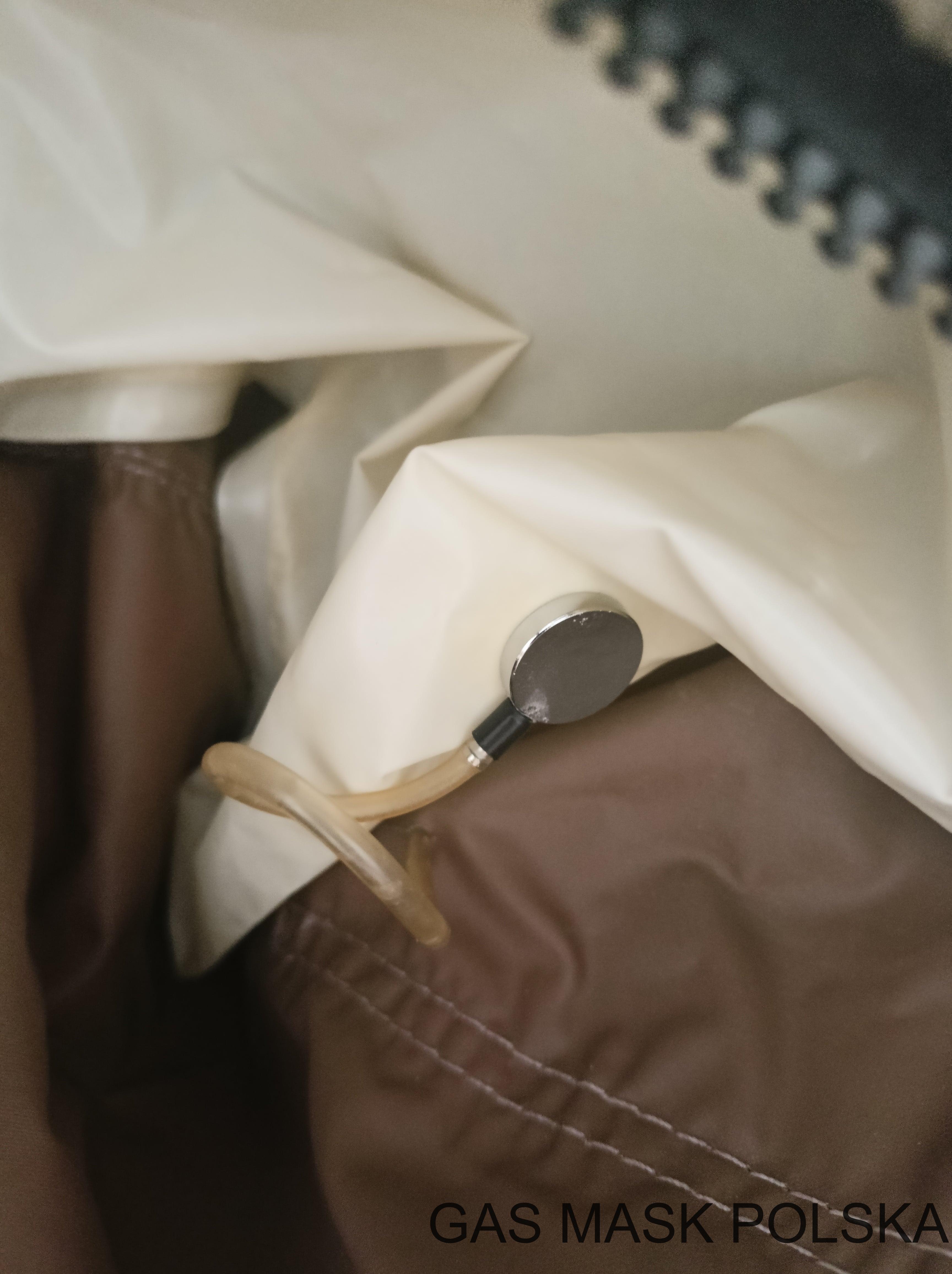

Znajduje się na prawo od kieszeni na pochłaniacz. Jest to mały metalowy pojemnik o zapasie tlenu 8 dm³. Odchodzi od niego mała plastikowa rurka, która jest przymocowana do worka oddechowego. W razie zbyt małej ilości tlenu w obiegu użytkownik naciska przycisk, który wypełnia powietrzem worek oddechowy. Może również służyć do wzbogacenia mieszanki oddechowej.

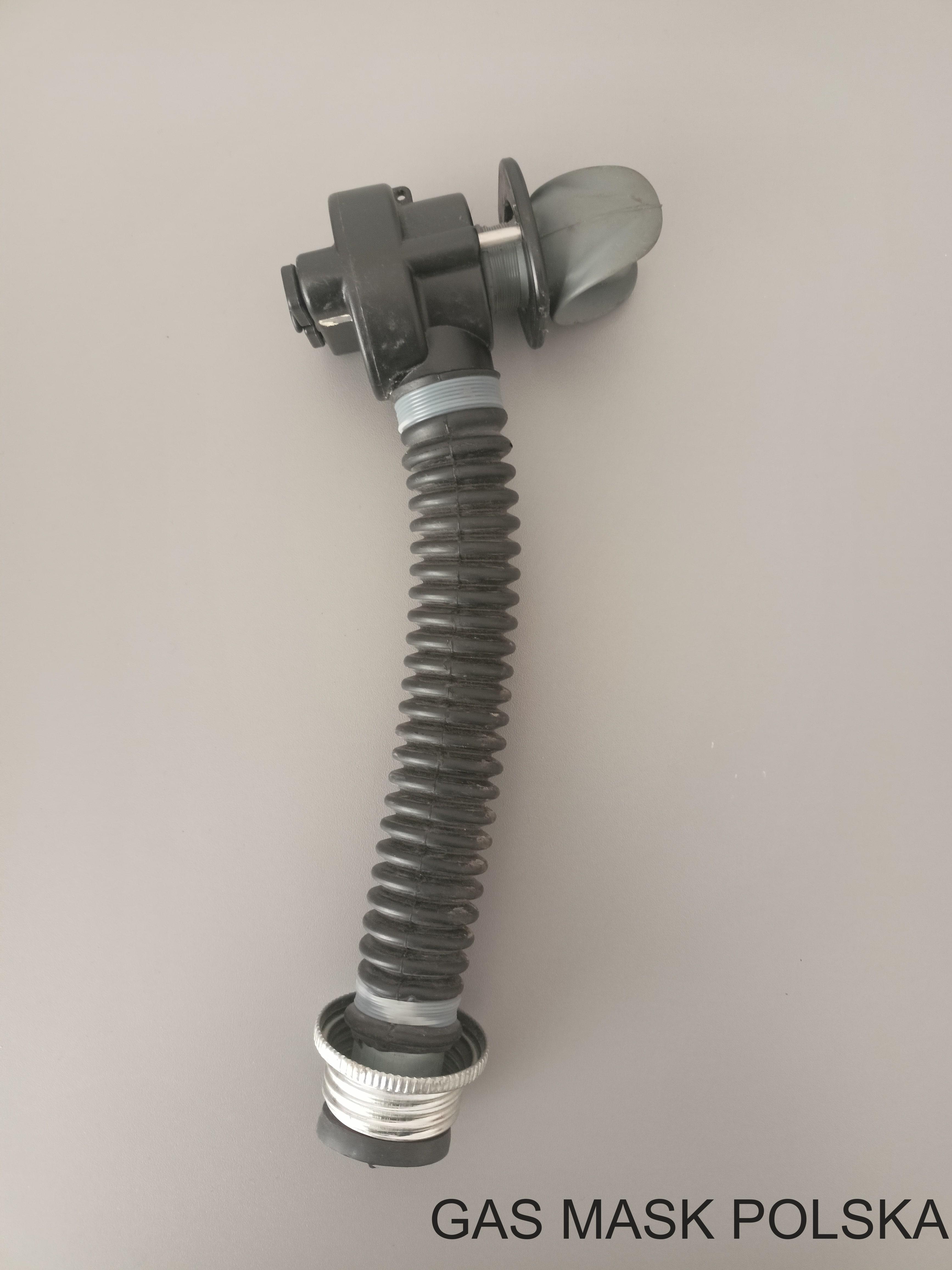

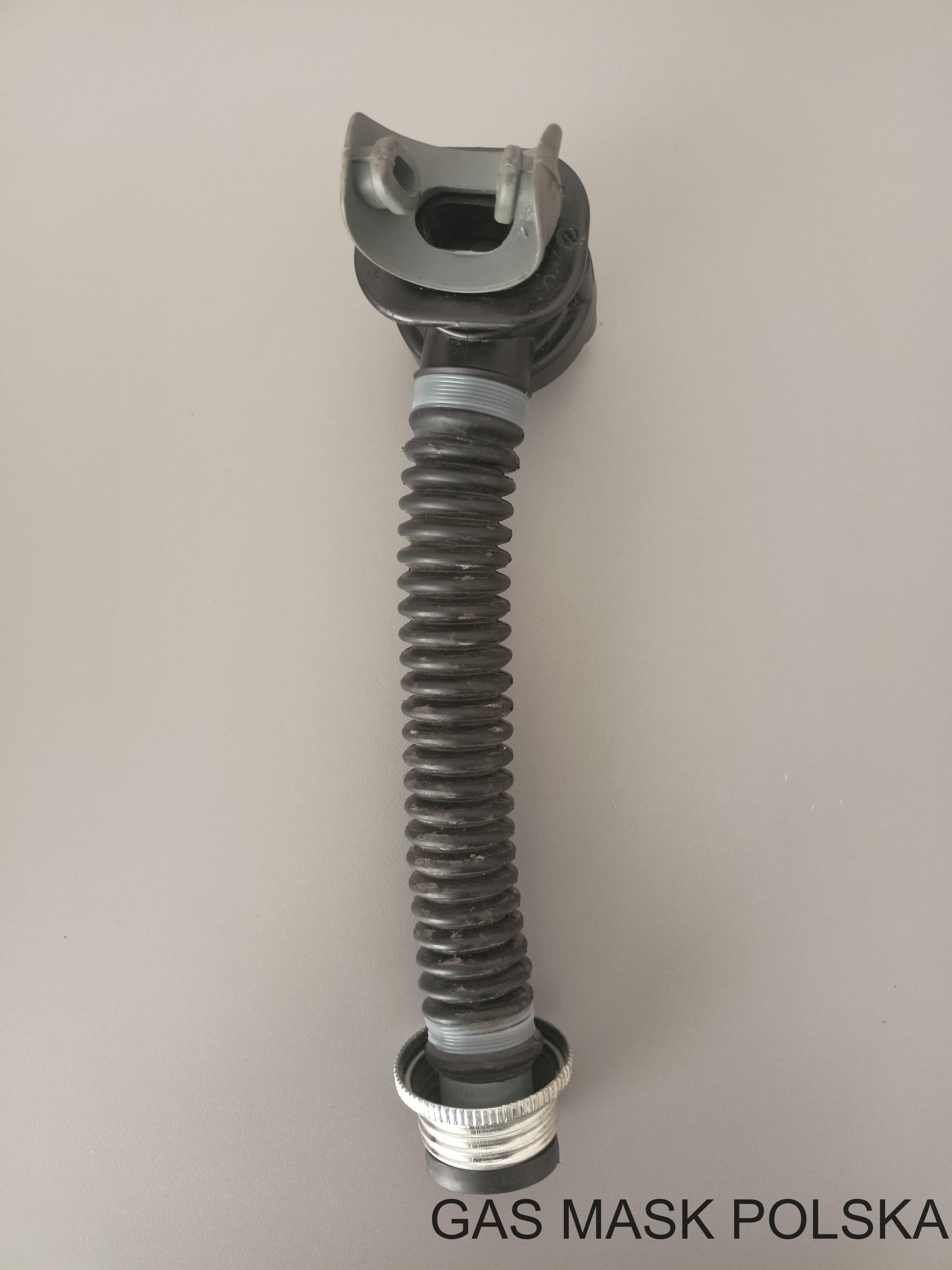

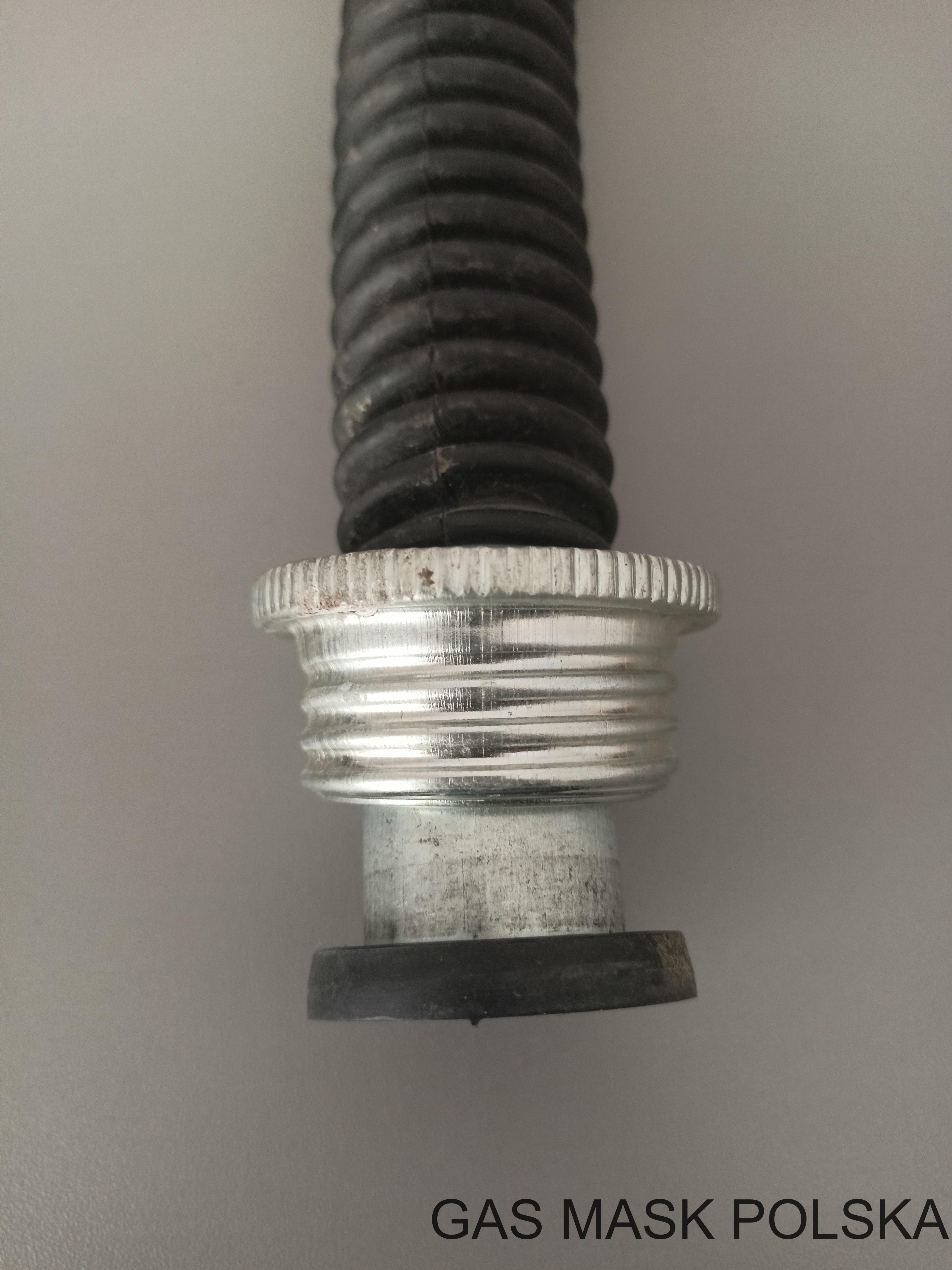

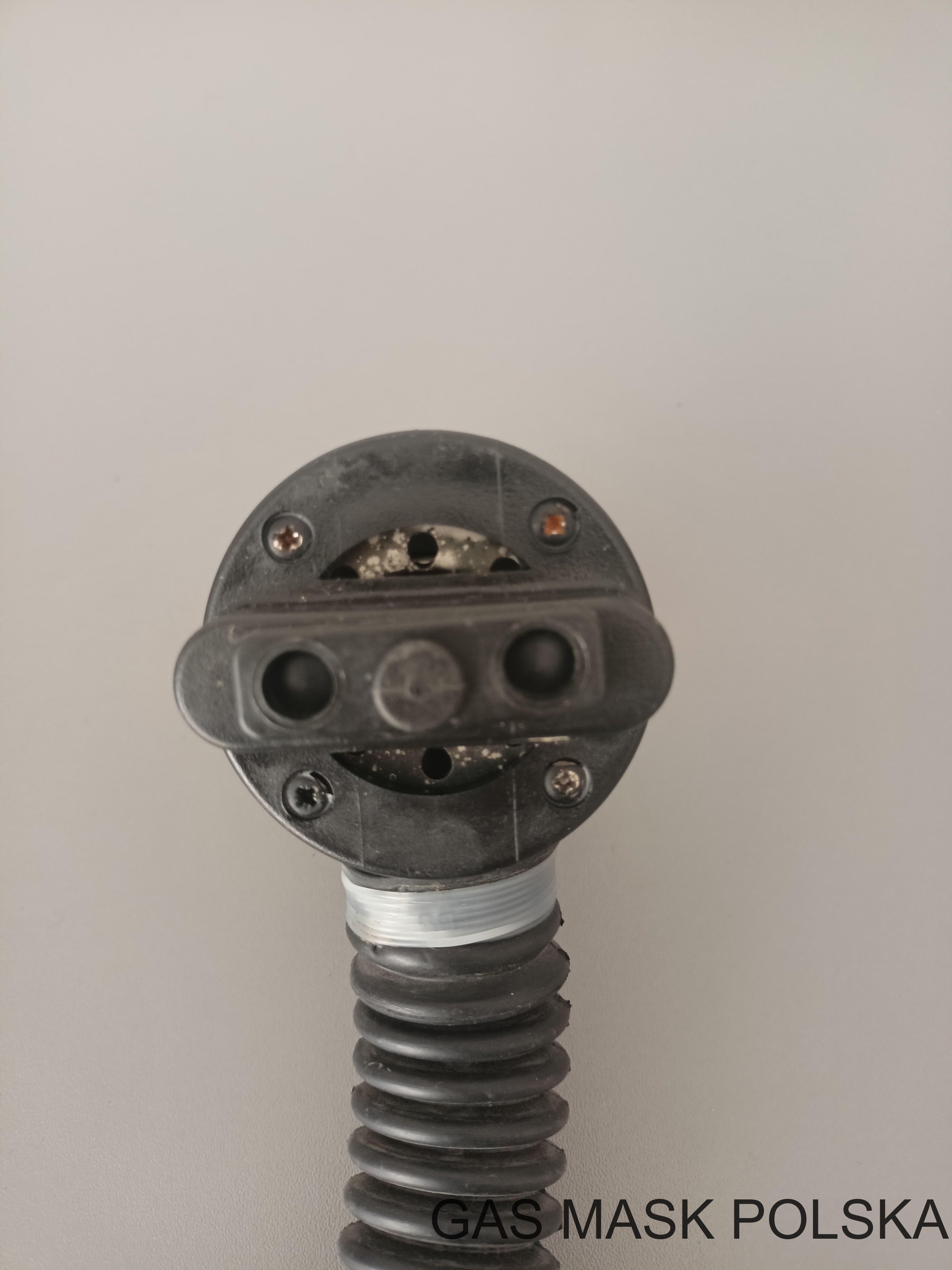

Przewód oddechowy

Służy do połączenia dróg oddechowych użytkownika z obiegiem aparatu. Zbudowany jest z gumowego ustnika i karbowanej rury łączącej zakończonej gwintem. Wkręca się go w jedno z gniazd kamizelki wypornościowej. Razem z przewodem oddechowym na twarz zakłada się maski nurka, czyli okulary, którą zapewniają dobrą widoczność w trakcie użytkowania. Posiadają regulowane taśmowe nagłowie, by zapewnić odpowiednie ułożenie na głowie. W zestawie znajduję się fular przeciwzaszoreniowy, który zapobiega zaparowywaniu okularów.

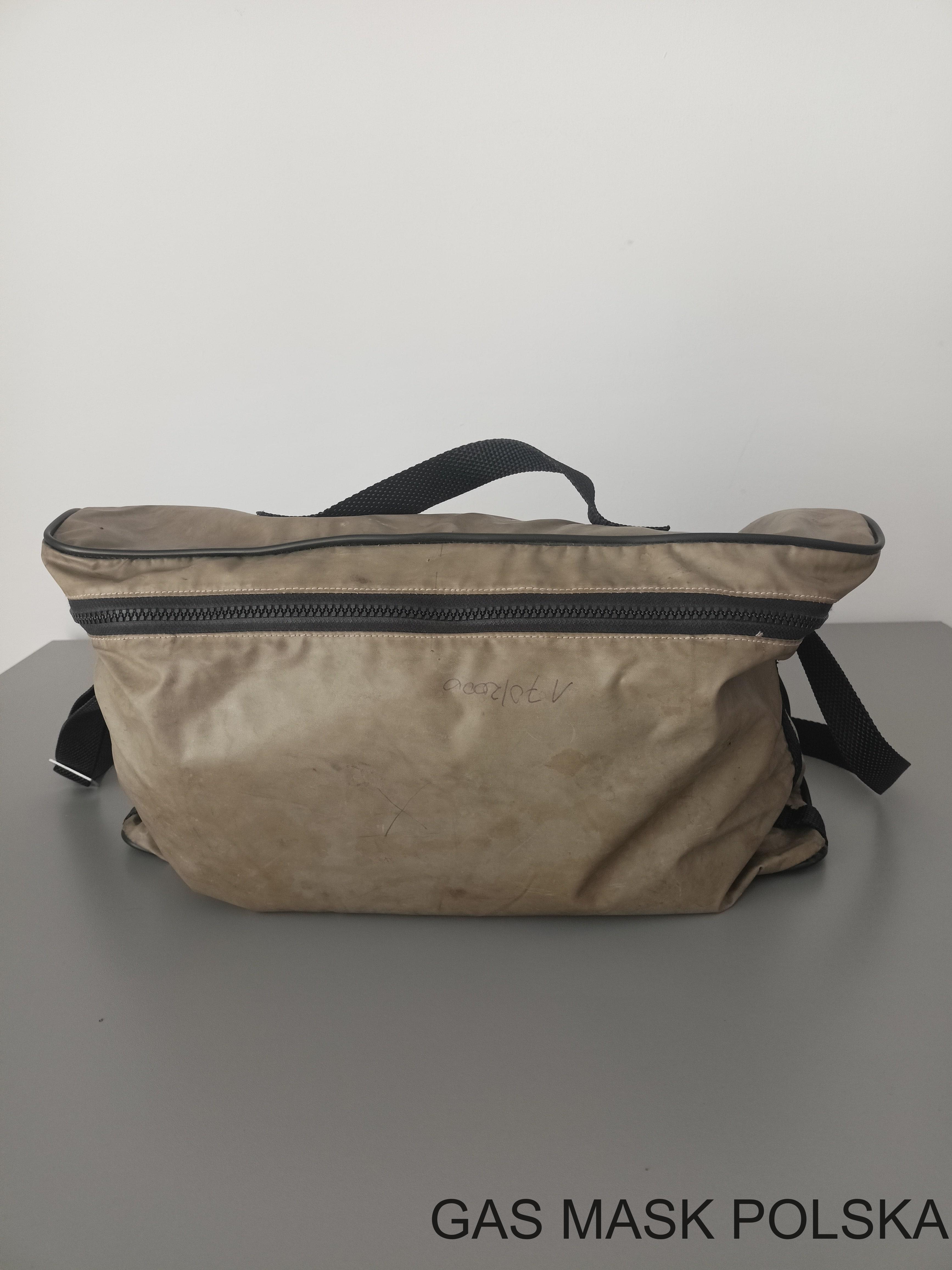

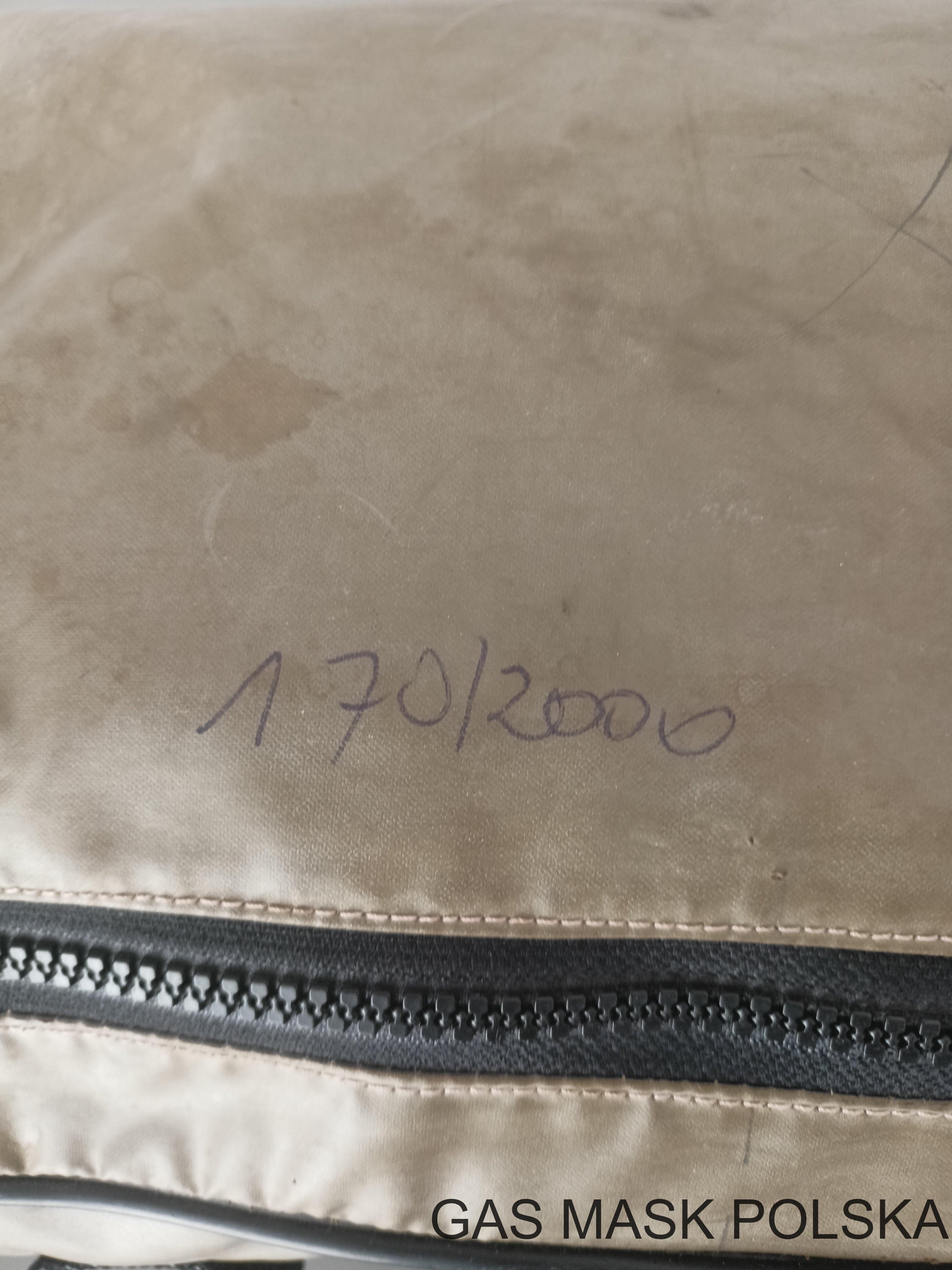

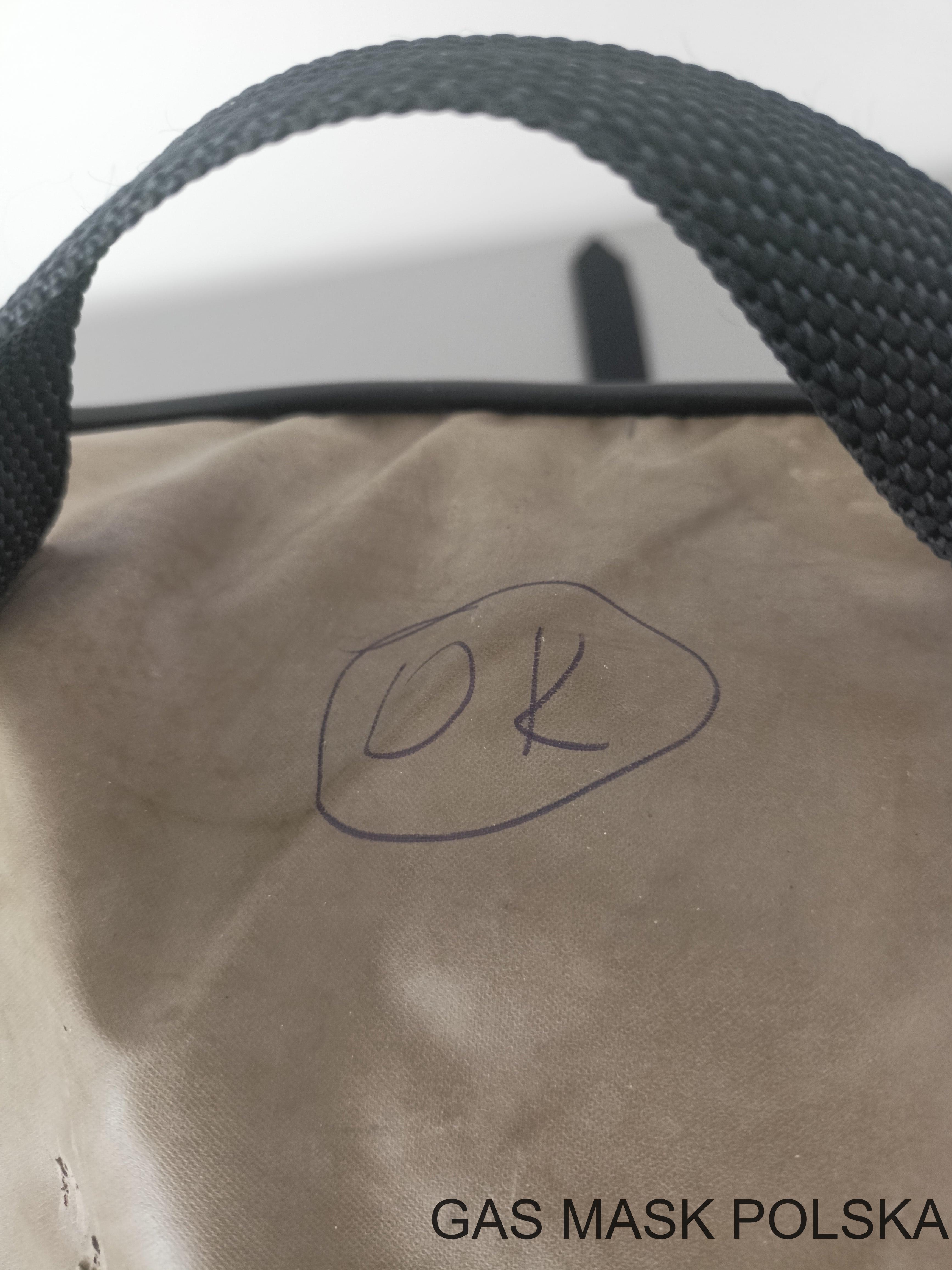

Torba

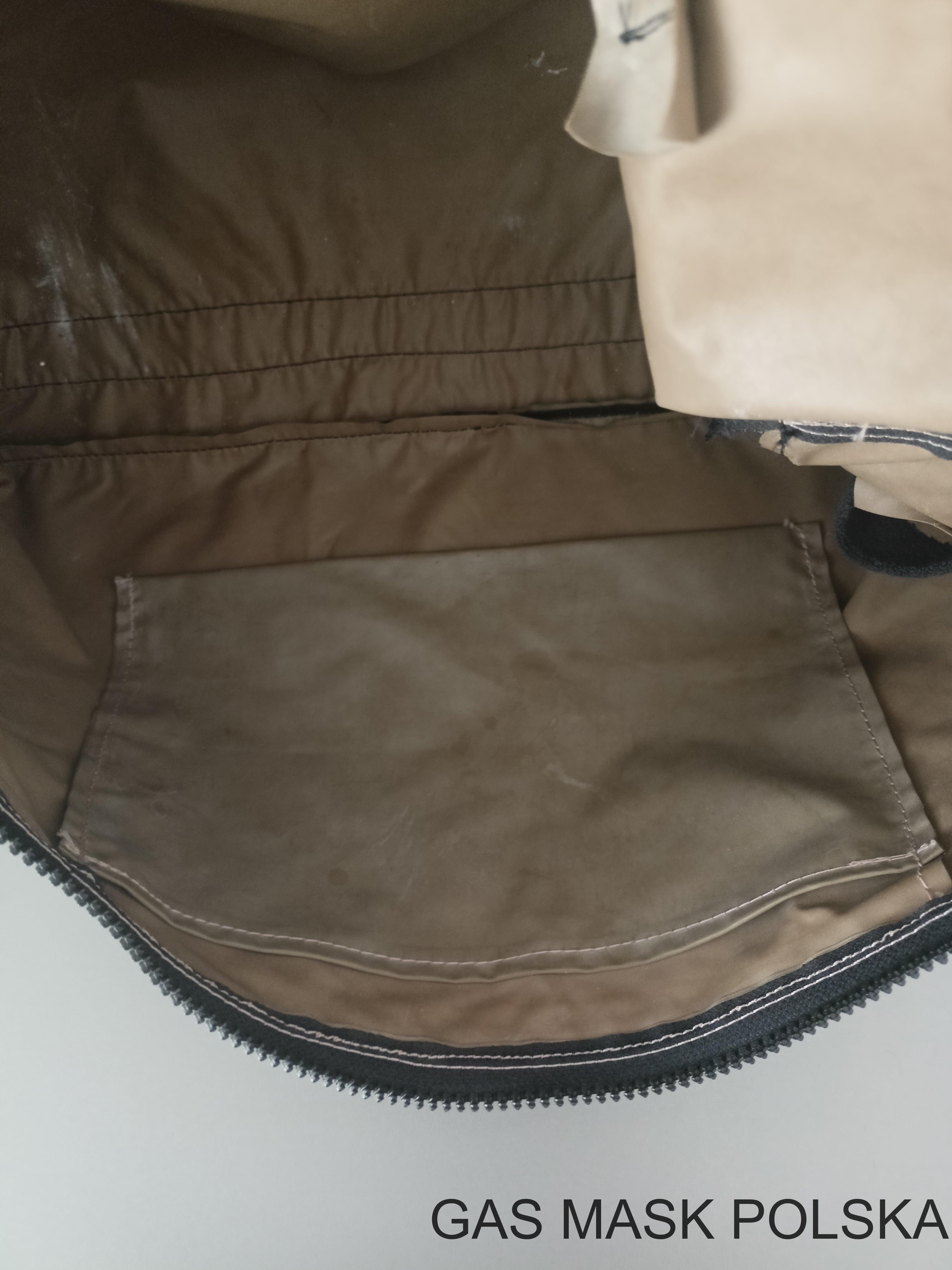

Całość przenoszona jest w podsumowywanej torbie z pasem nośnym i uchwytem transportowym. Jest zamykana zamkiem błyskawicznym. W środku znajduje się specjalna przegroda na instrukcję użytkowania i fular. Całość waży ok. 5 kg.
