70M

70M jest węgierską maską przeciwgazową stanowiącą kopię radzieckiej maski SzMG. Jej produkcję rozpoczęto w około 1970 roku, a zakończono w latach 90-tych. Zastąpiła ona maskę 60M w sektorze mundurowym. Produkowano ją w rozmiarach od 1 do 5.

Maska ma konstrukcję kapturową. W górnej części kaptura znajdują się podłużne wycięcia, które mają na celu wentylację głowy użytkownika. W tylnej części maski, przy karku, znajduje się regulowany materiałowy pasek z zapięciem, mający za zadanie zapewnienie lepszej stabilizacji maski na głowie. Maska wyposażona jest w okrągłe wizjery z możliwością zamontowania wkładek przeciwpotnych. Wizjery zamontowane są na wprost i blisko siebie, co umożliwia wygodne korzystanie z przyrządów optycznych. Maska posiada komorę foniczną z okrągłą dziurkowaną osłoną, wykonaną z aluminium. Pod komorą foniczną znajduje się podwójny zawór wydechowy. Złącze gwintowe Rd40x4mm jest umieszczone docelowo po lewej stronie maski, choć początkowo produkowano dość krótką serię dla strzelców leworęcznych, ze złączem gwintowym umieszczonym po prawej stronie.

Nazwa 70M odnosi się zarówno do części twarzowej, jak i do poszczególnych elementów jej zestawu.

CZĘŚĆ TWARZOWA

Część twarzowa była produkowana w wariancie dla strzelców praworęcznych, choć początkowo, przez dość krótki okres, produkowano ją również w wariancie dla strzelców leworęcznych. W toku produkcji zmieniono sposób odlewu gumy przy wizjerach oraz taśmę przy osłonie komory fonicznej. Nie jest jednak potwierdzony okres graniczny tych zmian.

Część twarzowa

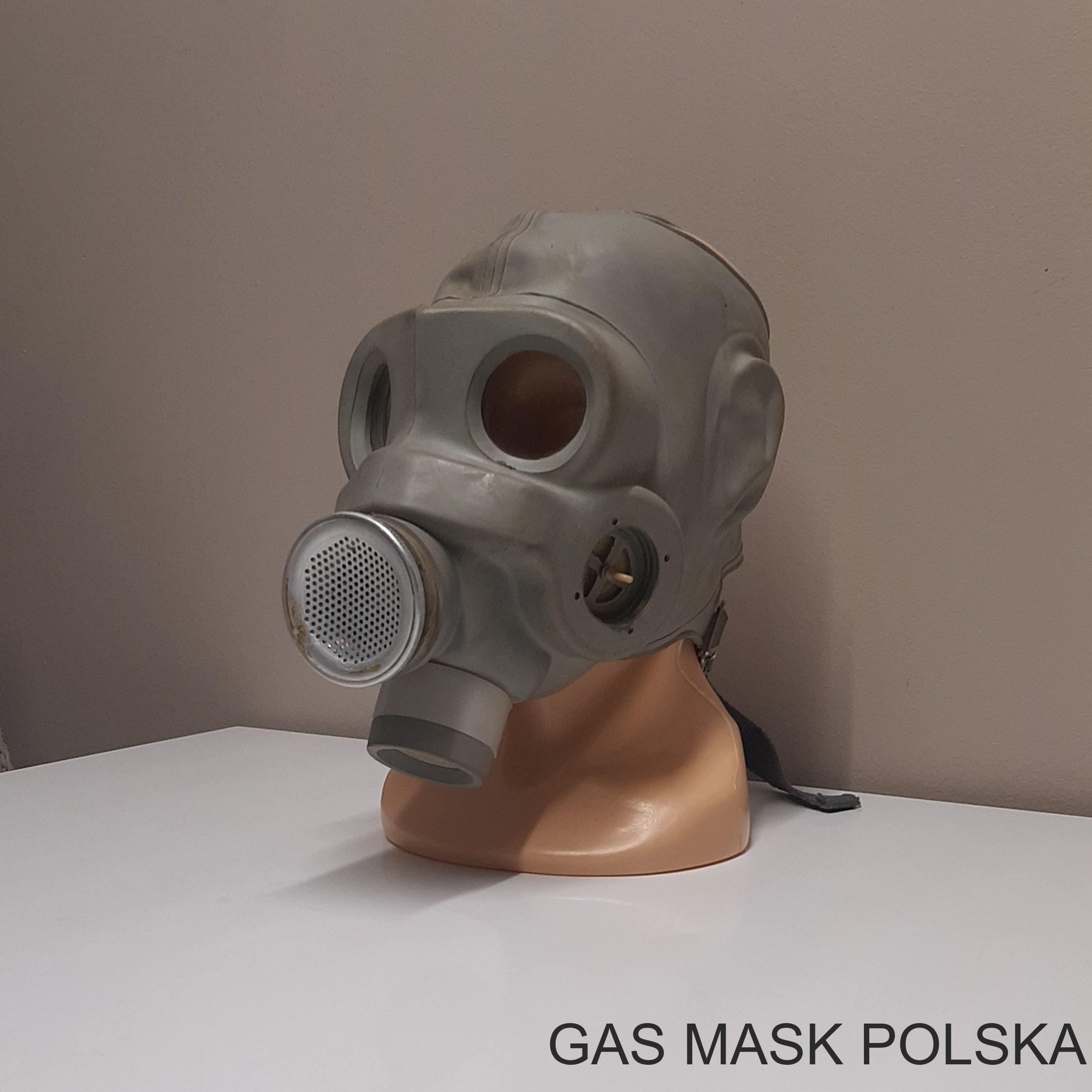

część twarzowa - widok z przodu

i
Część twarzowa

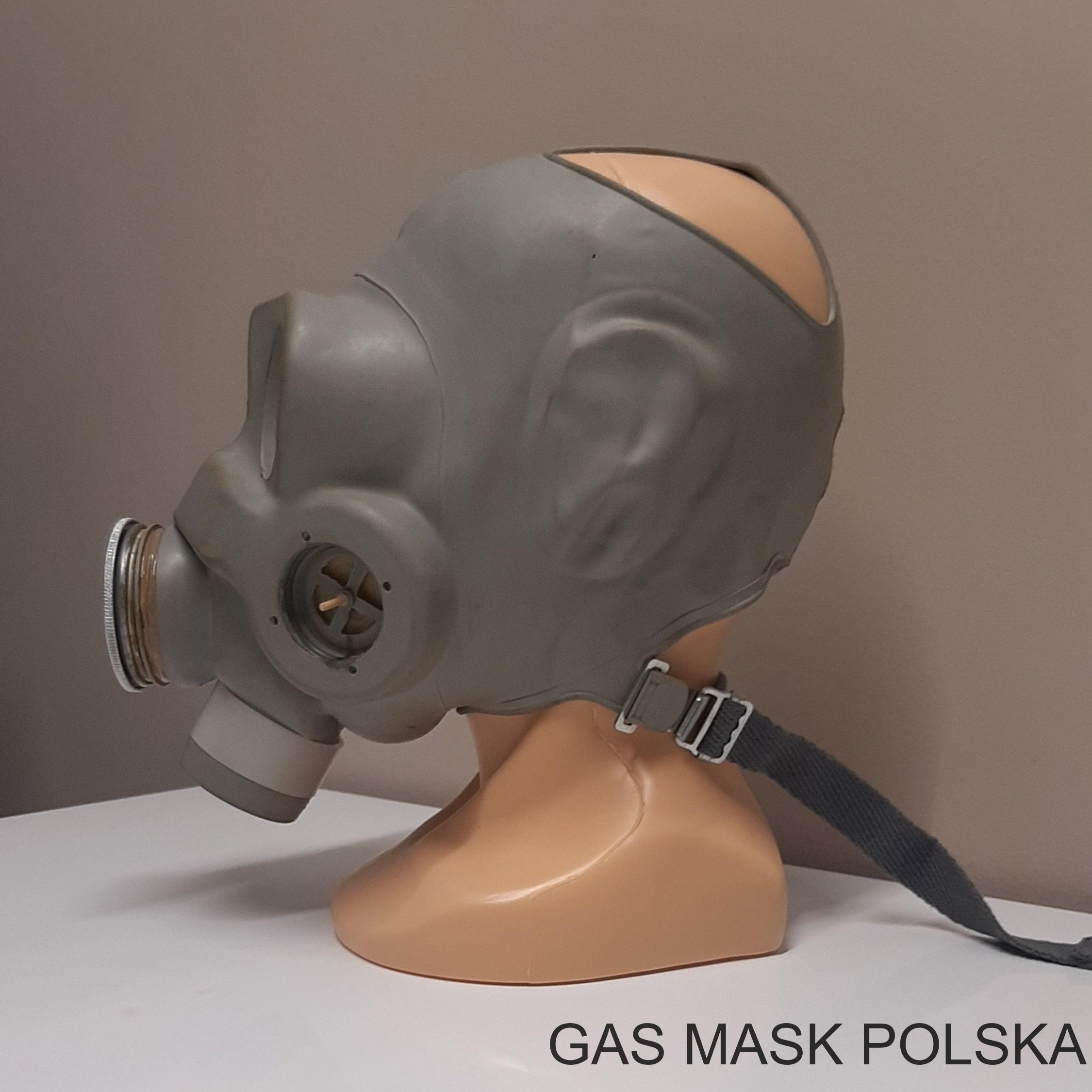

część twarzowa - widok z boku

i
Część twarzowa

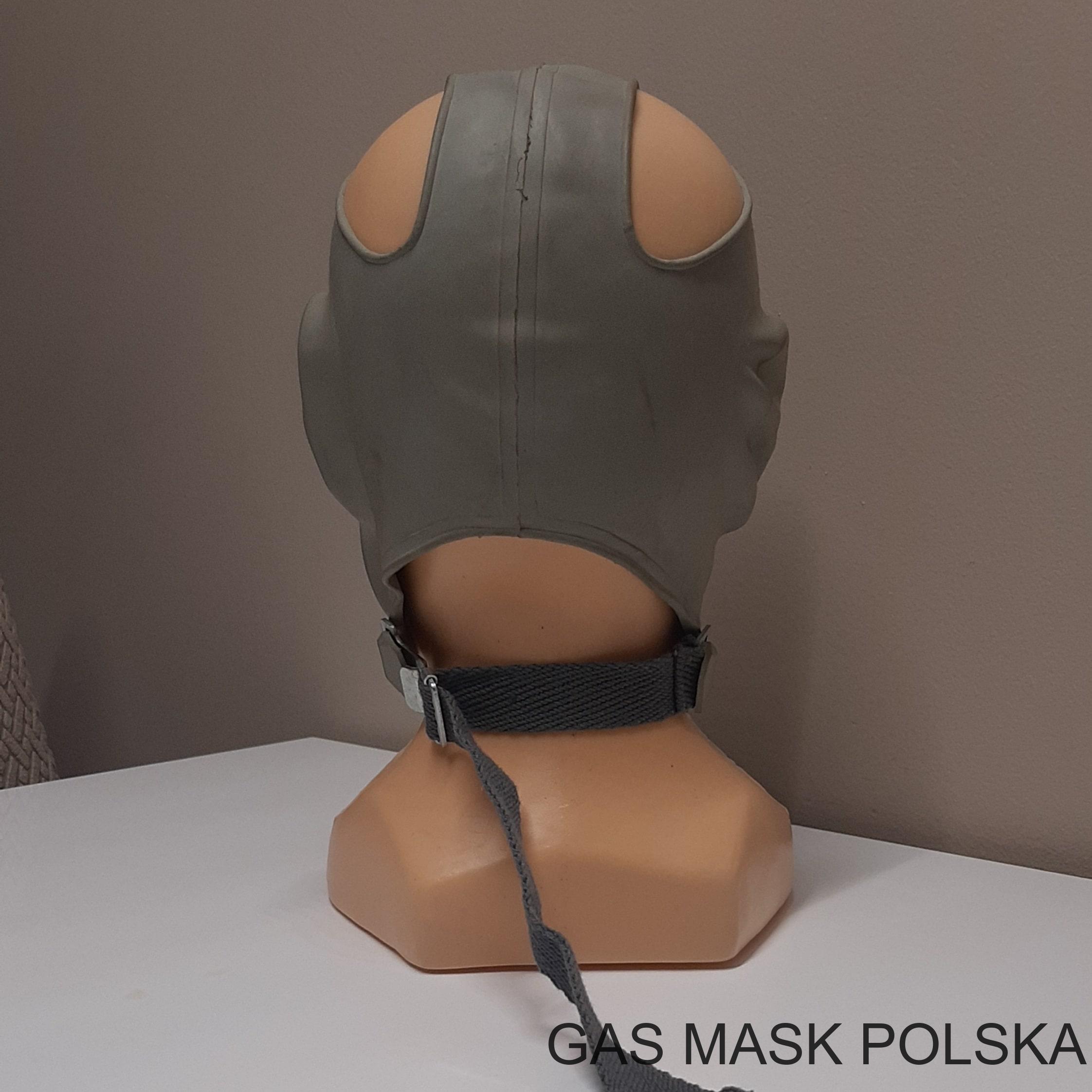

część twarzowa - widok z tyłu

i
Część twarzowa

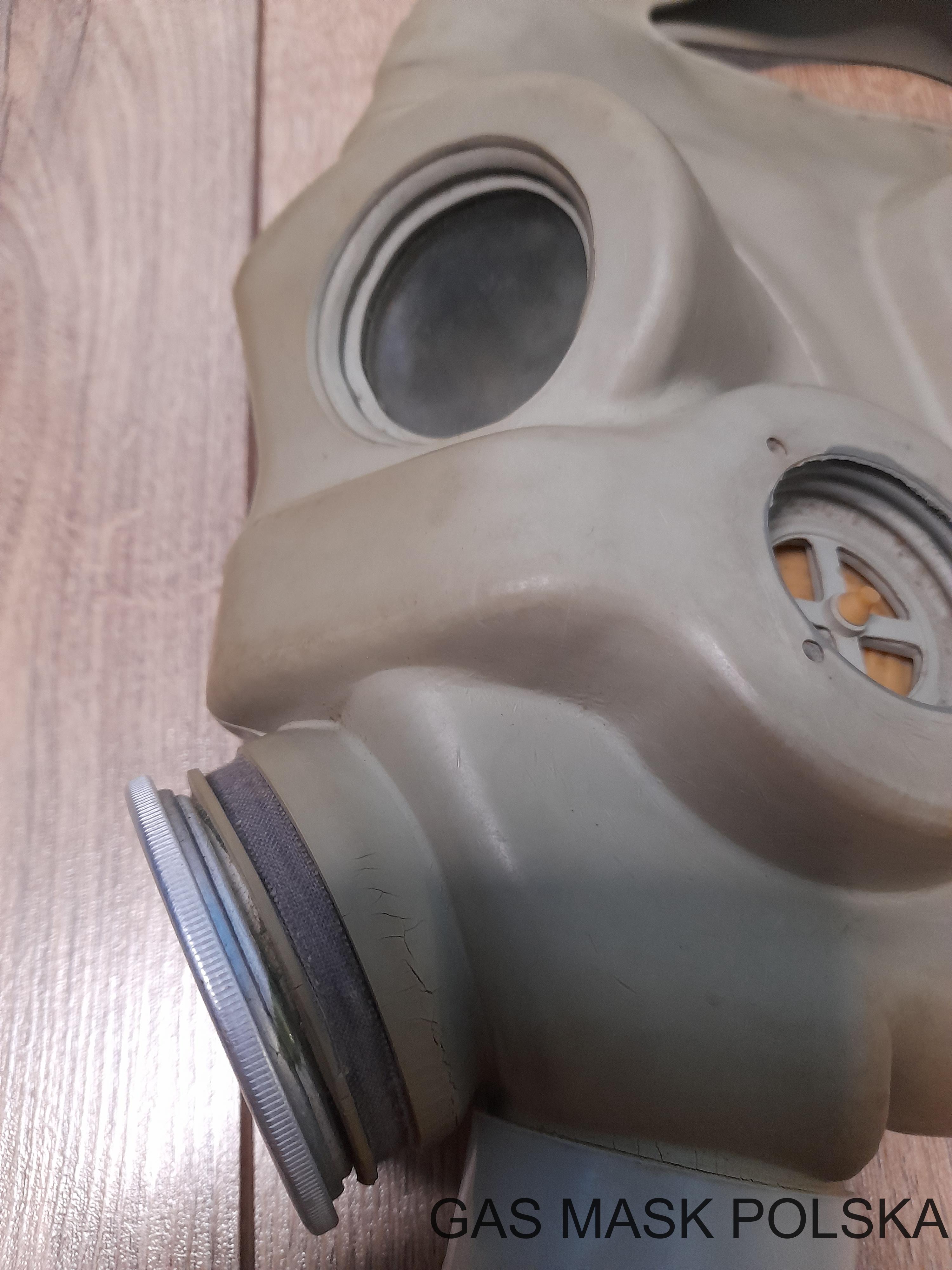

wykończenie gumy przy wizjerach i taśma przy osłonie komory fonicznej w egzemplarzach wcześniejszych

i
Część twarzowa

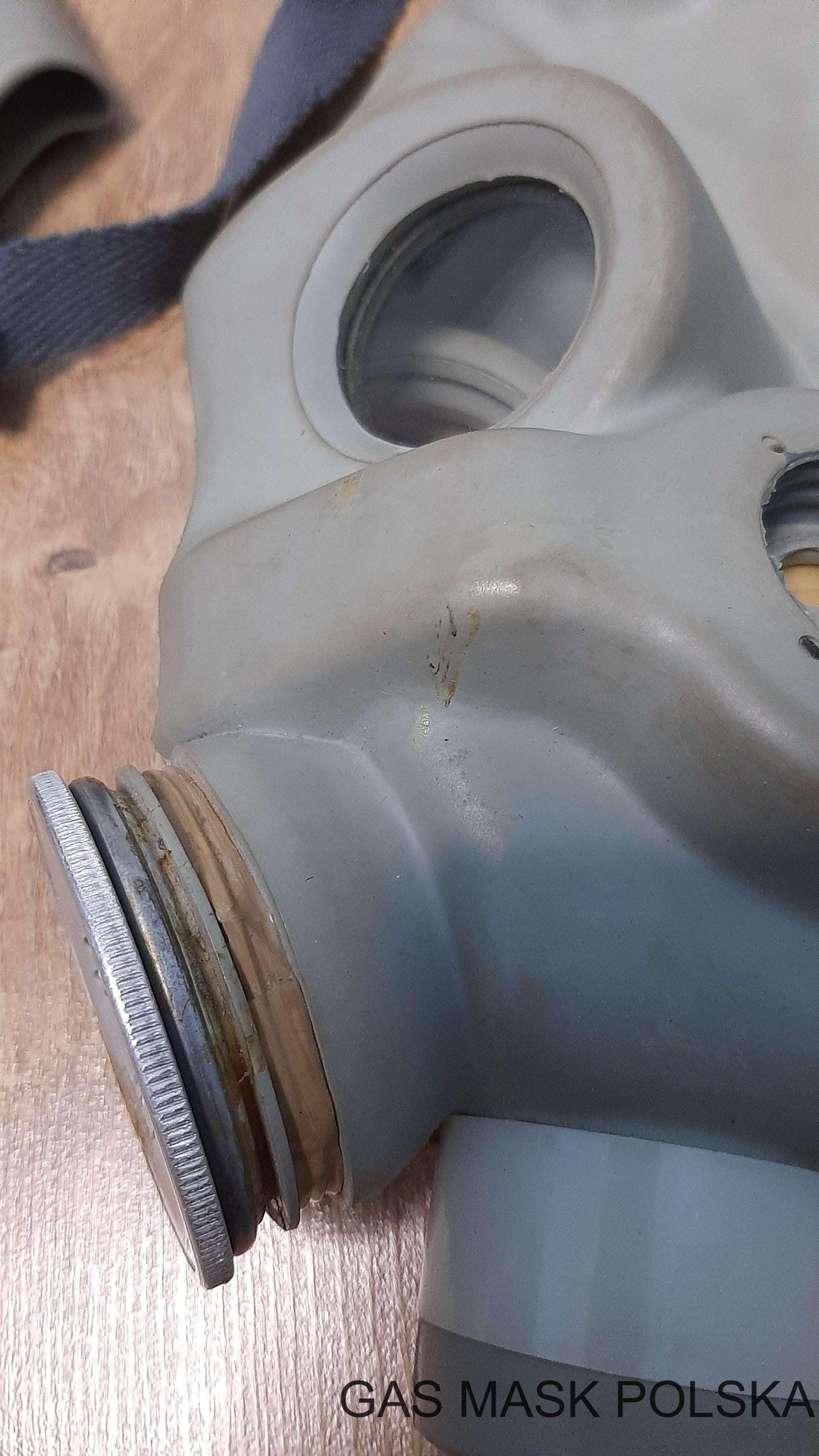

wykończenie gumy przy wizjerach i taśma przy osłonie komory fonicznej w egzemplarzach późniejszych

i
Część twarzowa

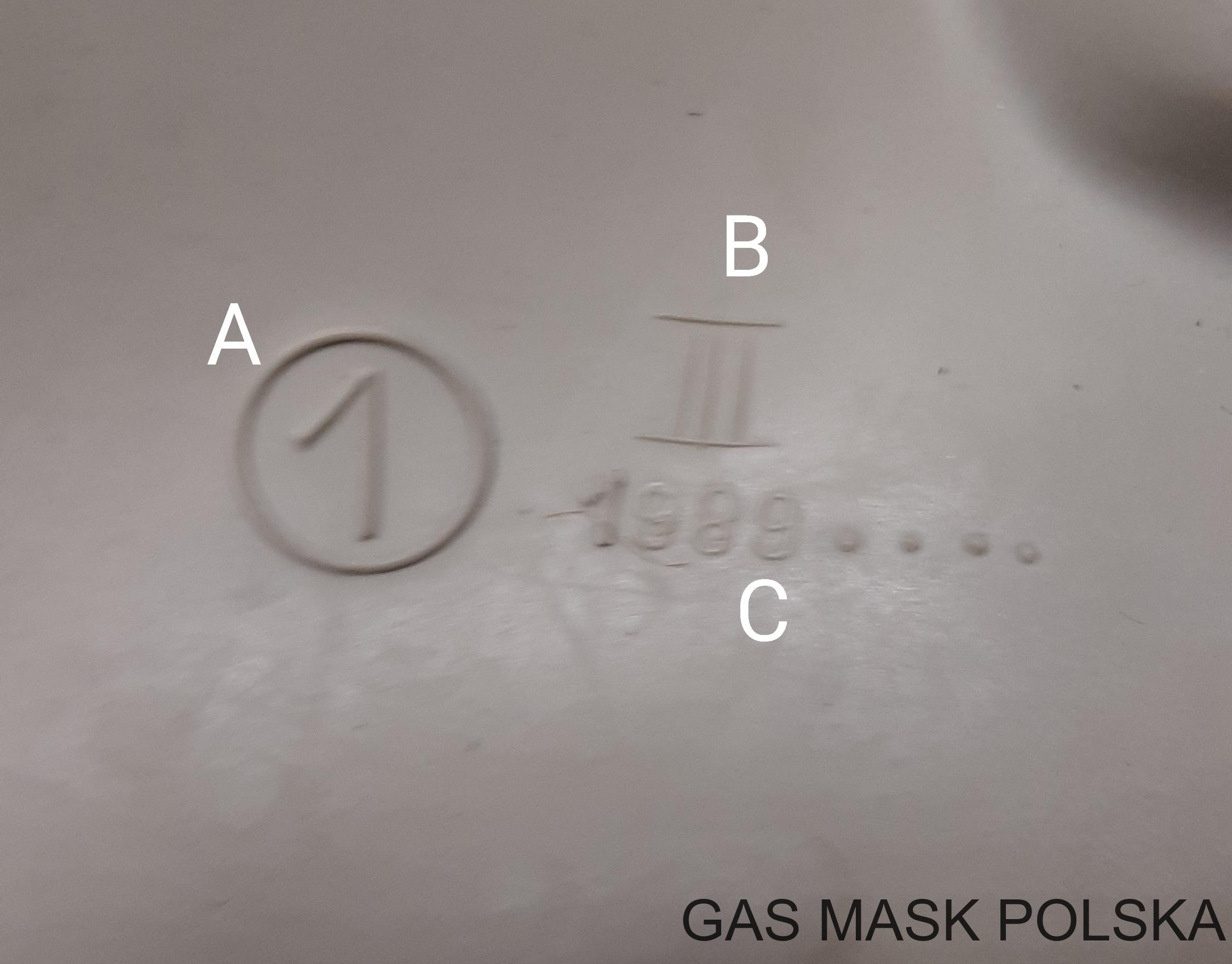

oznaczenia odlane na gumie: | A - rozmiar, B - brak danych, prawdopodobnie numer formy, C - rok i kwartał produkcji gumy

i
Część twarzowa

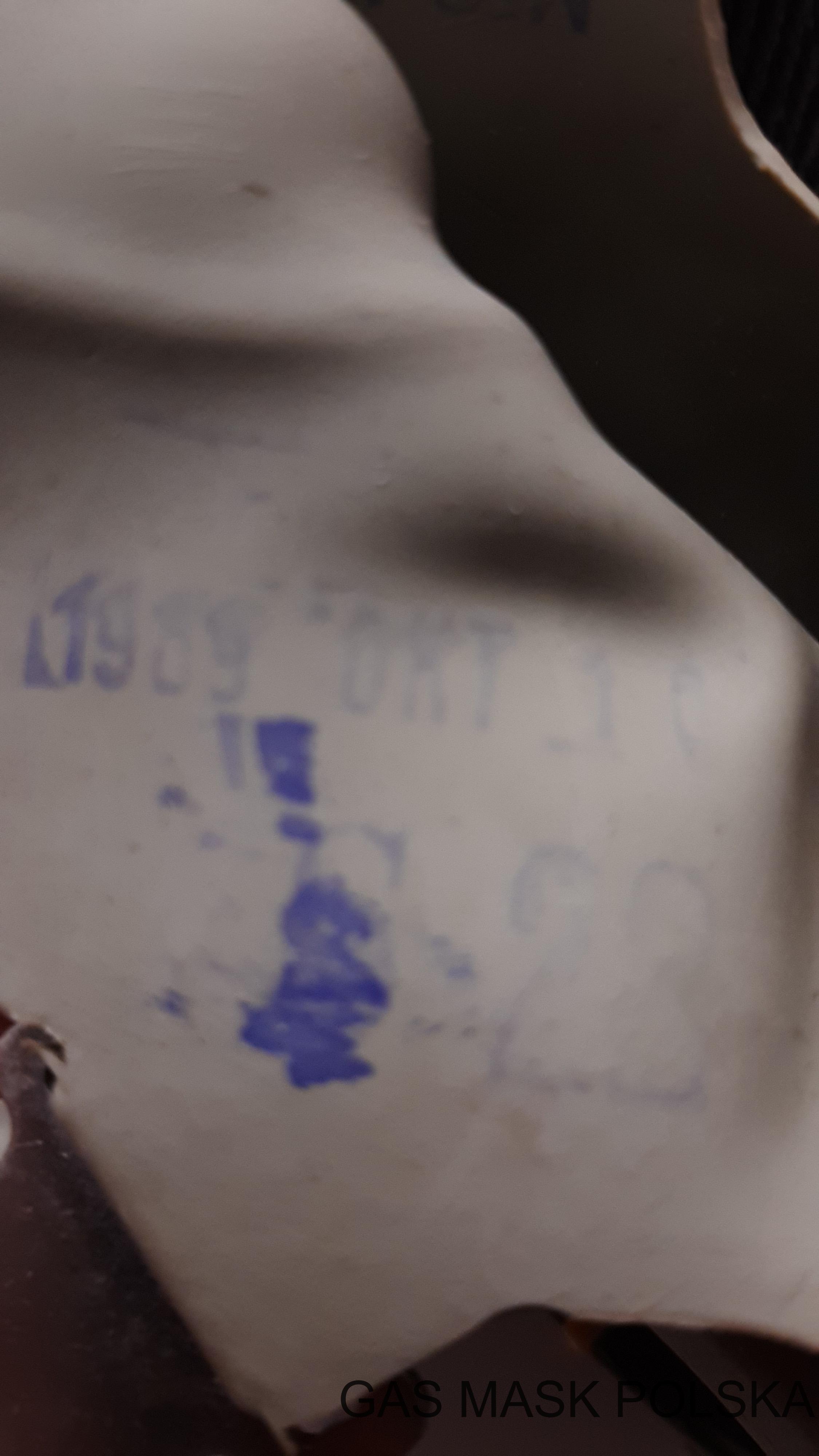

stempel z datą produkcji maski

i

ZESTAW

Zestaw 70M składał się z części twarzowej 70M, pochłaniacza 70M, torby nośnej 70M, hydrofobowego pokrowca na pochłaniacz oraz pudełek z wkładkami przeciwpotnymi i zapasowymi membranami. Wyposażeniem dodatkowym był zestaw do dekontaminacji wyposażenia FVCs-M, indywidualny pakiet przeciwchemiczny SzVCs, zestaw ampułkostrzykawek KÉPA, rękawice do odzieży ochronnej oraz pończochy do odzieży ochronnej.

zestaw

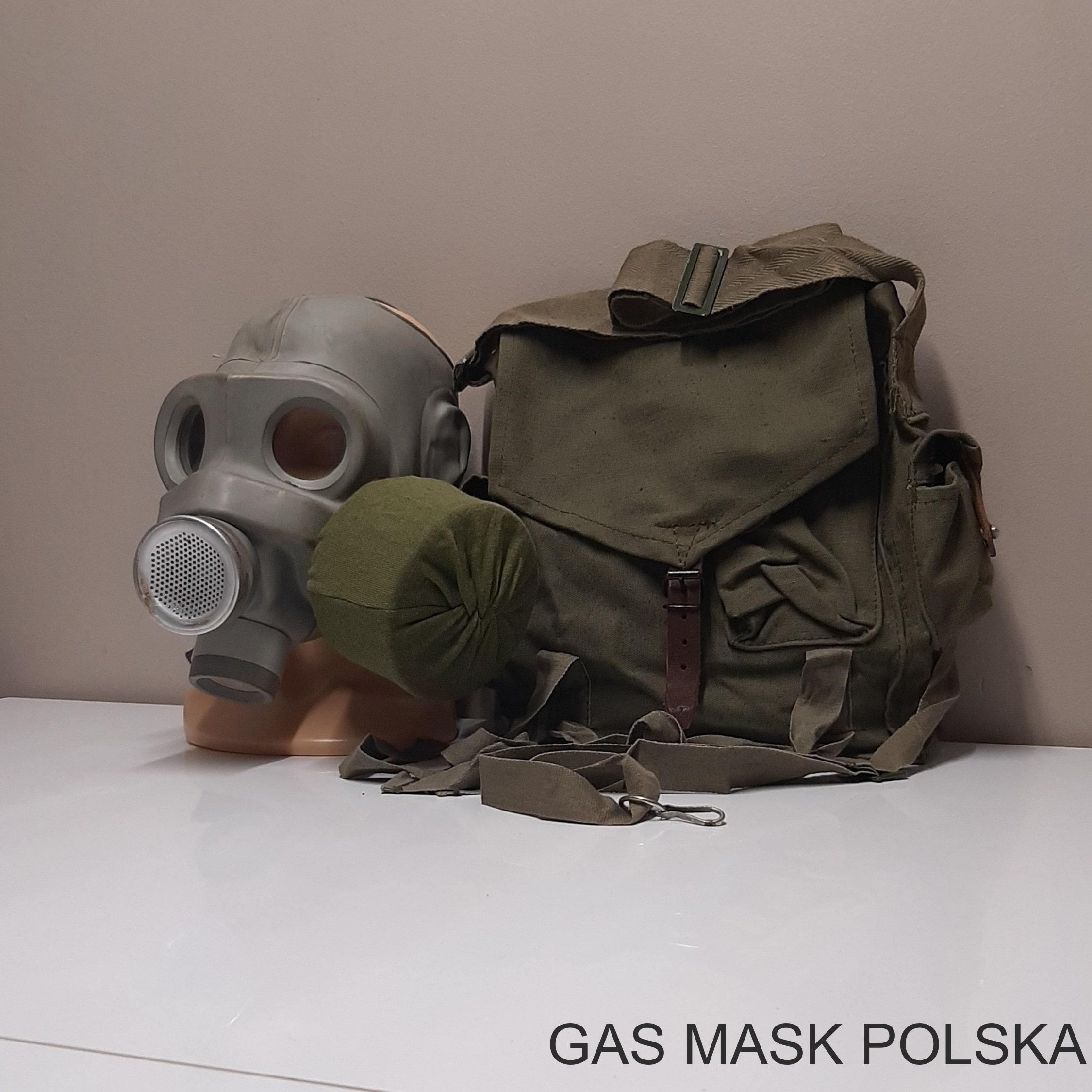

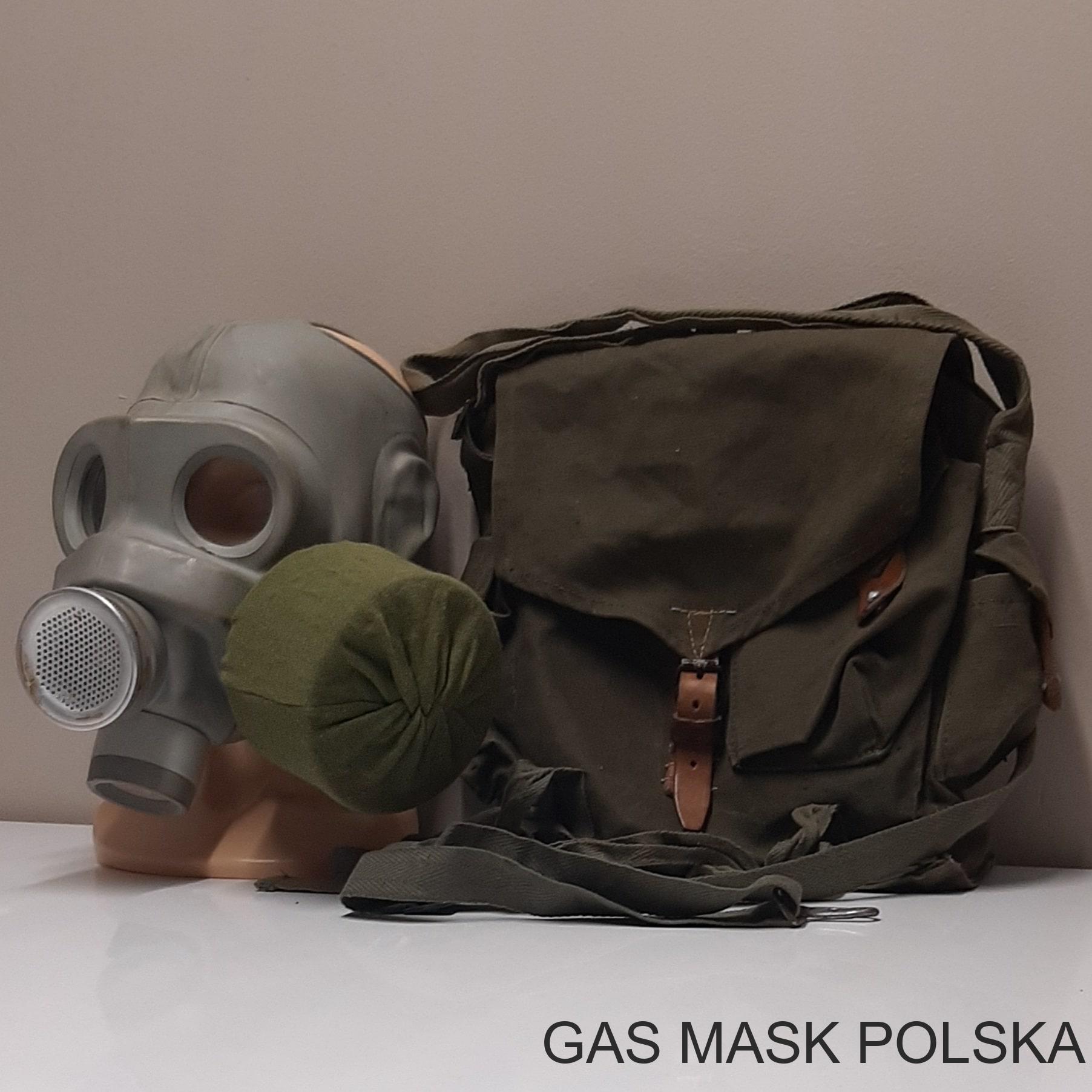

część twarzowa 70M, pochłaniacz 70M, hydrofobowy pokrowiec na pochłaniacz, torba nośna 70M I/II wersji

i
zestaw

część twarzowa 70M, pochłaniacz 70M, hydrofobowy pokrowiec na pochłaniacz, torba nośna 70M III wersji

i
zestaw

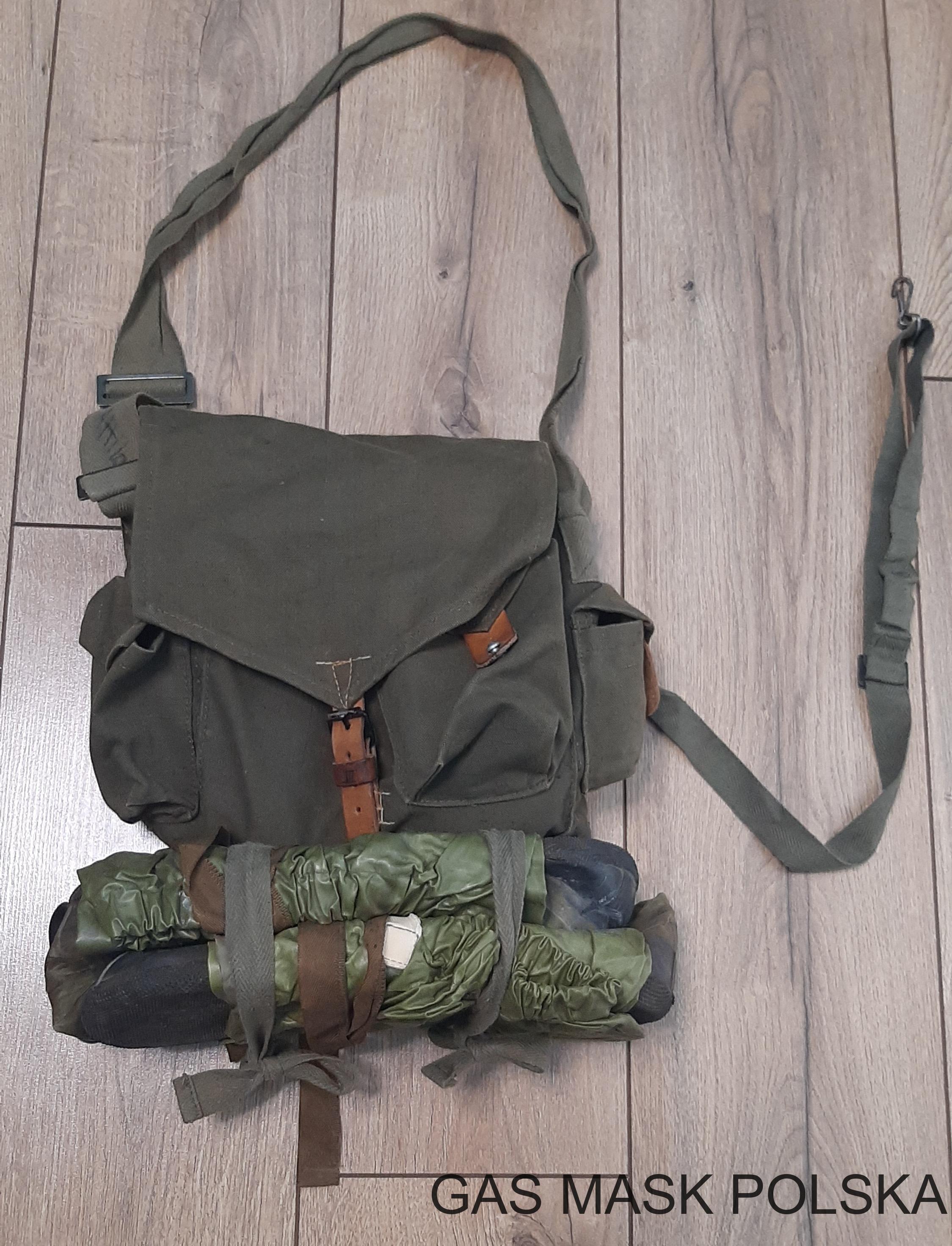

torba nośna 70M z przytroczonymi pończochami odzieży ochronnej 75M

i
pudełka

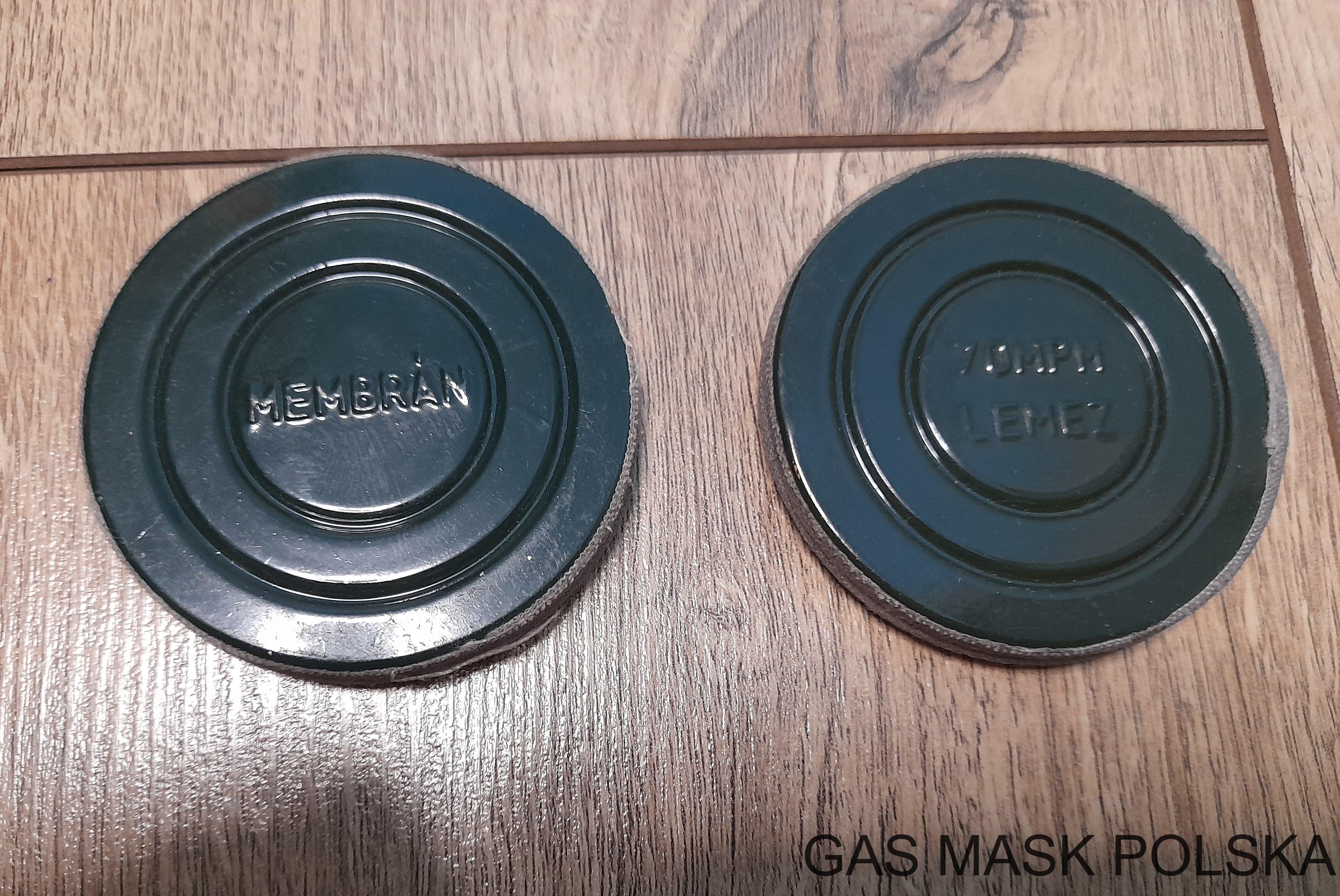

pudełko na zapasowe membrany foniczne (z lewej) i wkładki przeciwpotne (z prawej)

i

POCHŁANIACZ 70M

Pochłaniacz 70M stanowi kopię radzieckiego pochłaniacza MG (EO-18-K). Na blaszce osłaniającej wlot pochłaniacza wytłoczony jest rok produkcji.

pochłaniacz

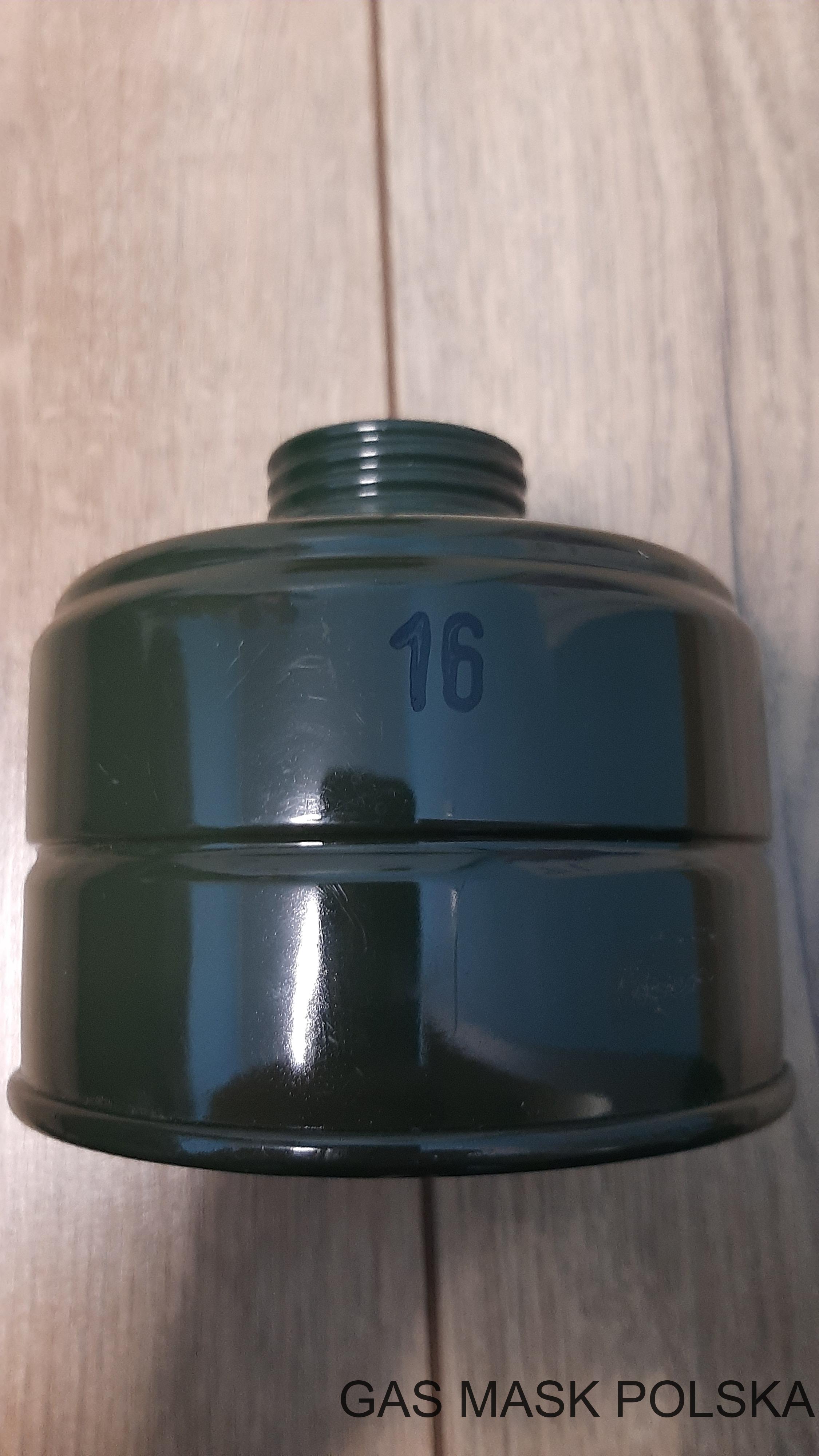

pochłaniacz 70M - widok od boku

i
pochłaniacz

pochłaniacz 70M - widok od spodu

i
pochłaniacz

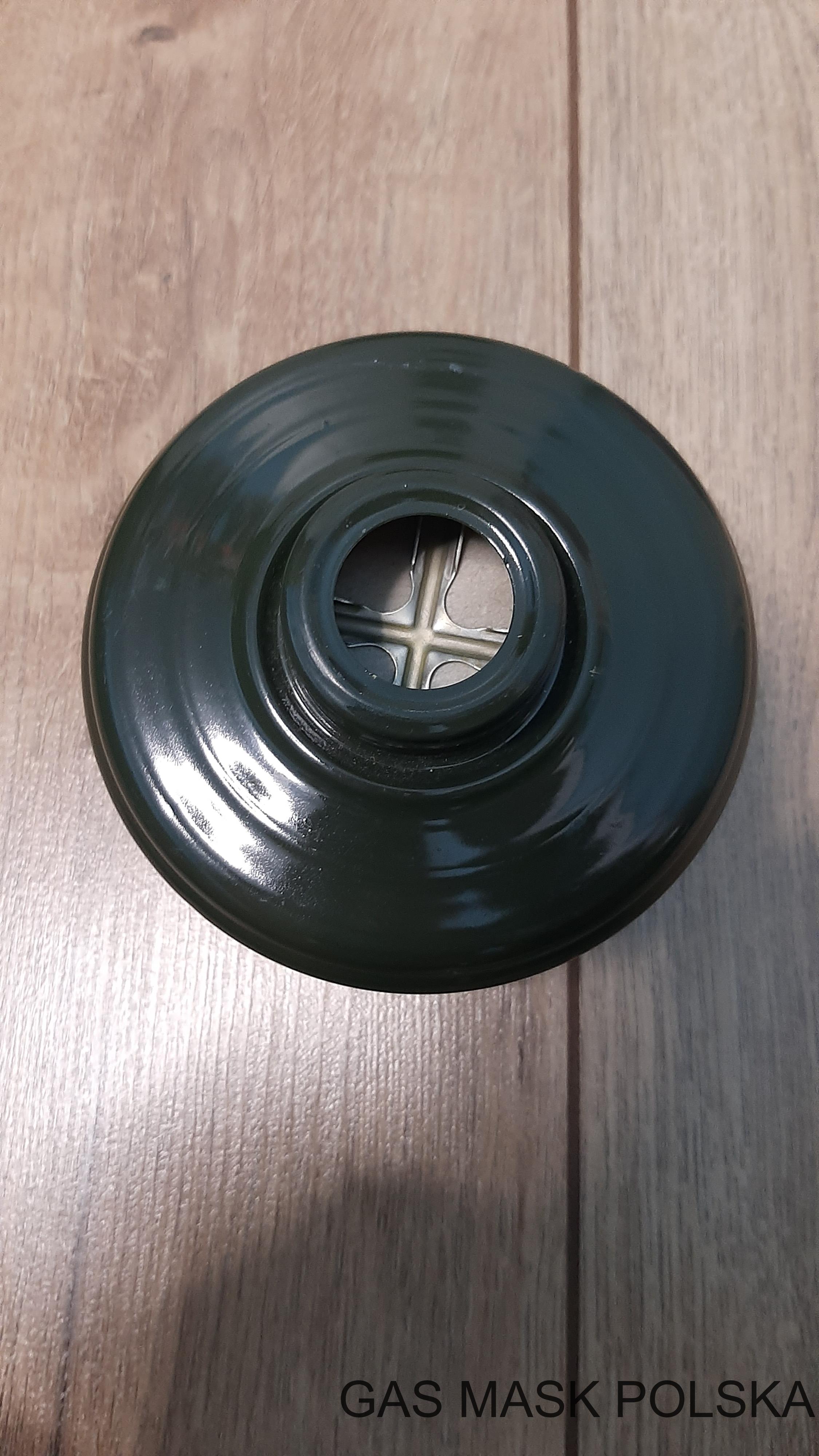

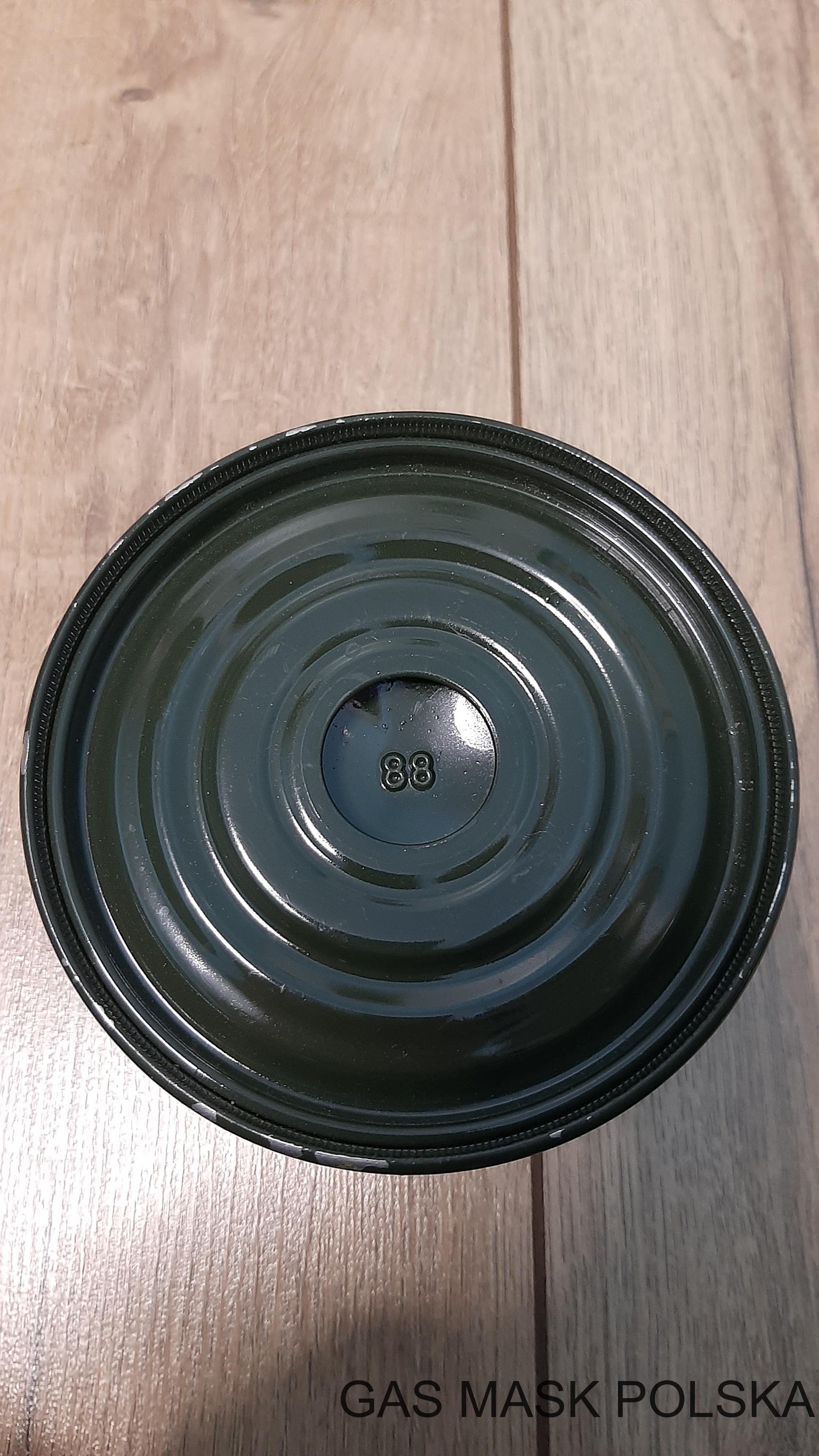

pochłaniacz 70M - widok od góry

i
pochłaniacz

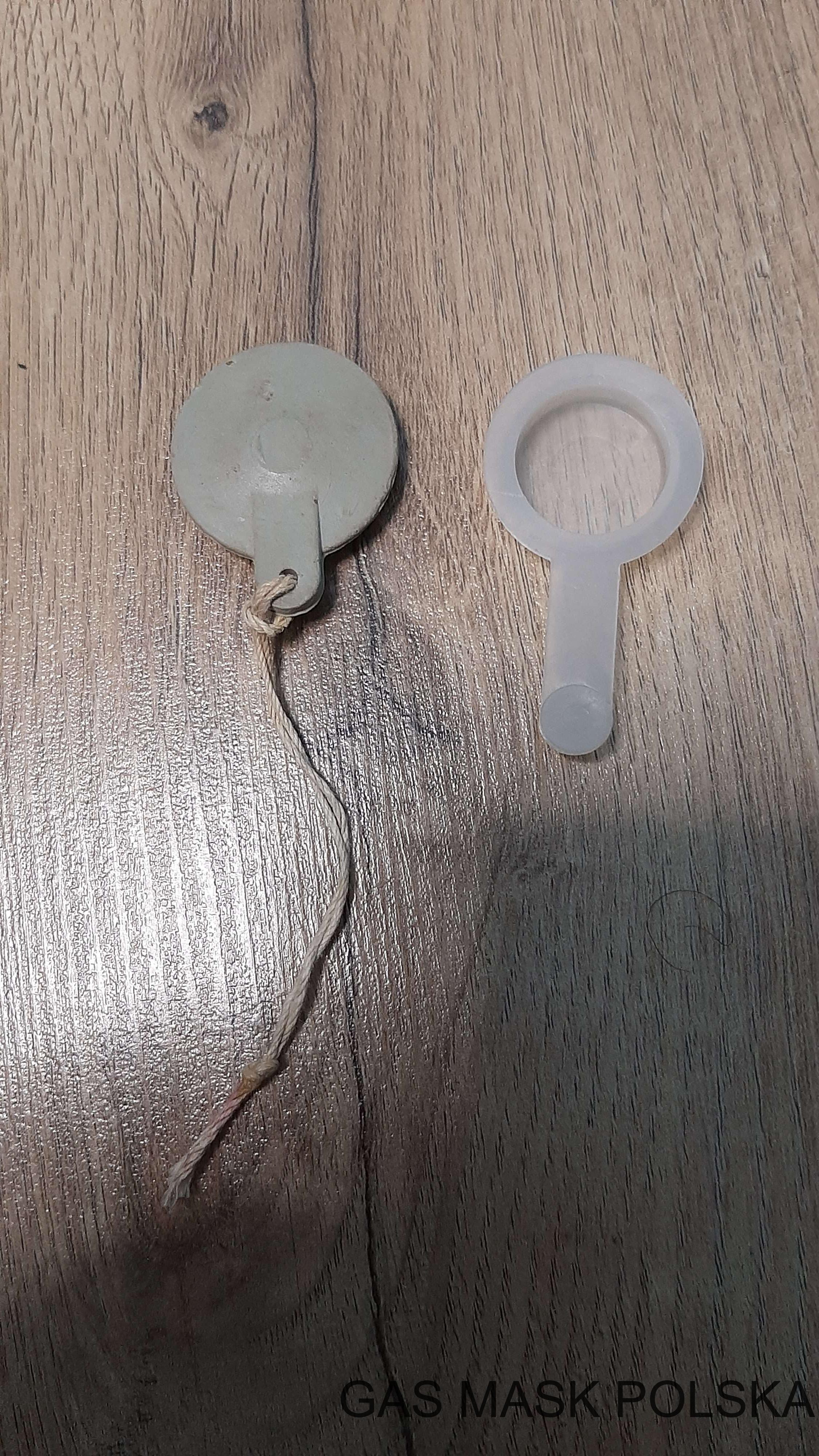

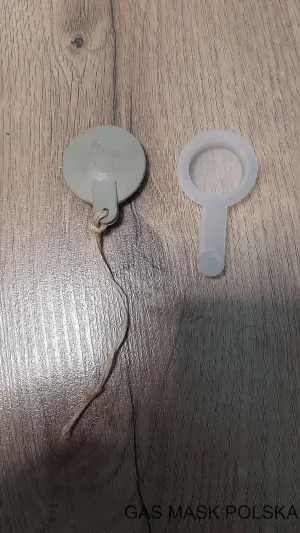

zatyczki wlotu pochłaniacza, z lewej lata 70-te, z prawej lata 80-te

i

TORBA NOŚNA 70M

Torba nośna 70M była produkowana w czterech zasadniczych wersjach

Wersja I

Pierwsza wersja torby 70M stanowi rozwinięcie torby 65M. Wykonana jest z materiału w kolorze oliwkowym lub musztardowym. Zapinana jest na pasek skórzany z czarną klamrą i skórzaną szlufką. Posiada pas nośny oraz pas biodrowy. Wewnątrz podzielona jest na trzy komory. W odróżnieniu od torby 65M, komora na pochłaniacz nie posiada klocków na dnie oraz taśmy zapobiegającej wysunięciu się pochłaniacza z torby. Na zewnątrz, w przedniej części są naszyte trzy kieszenie na dodatkowe elementy wyposażenia oraz taśmy do przytroczenia pończoch odzieży ochronnej.

torba

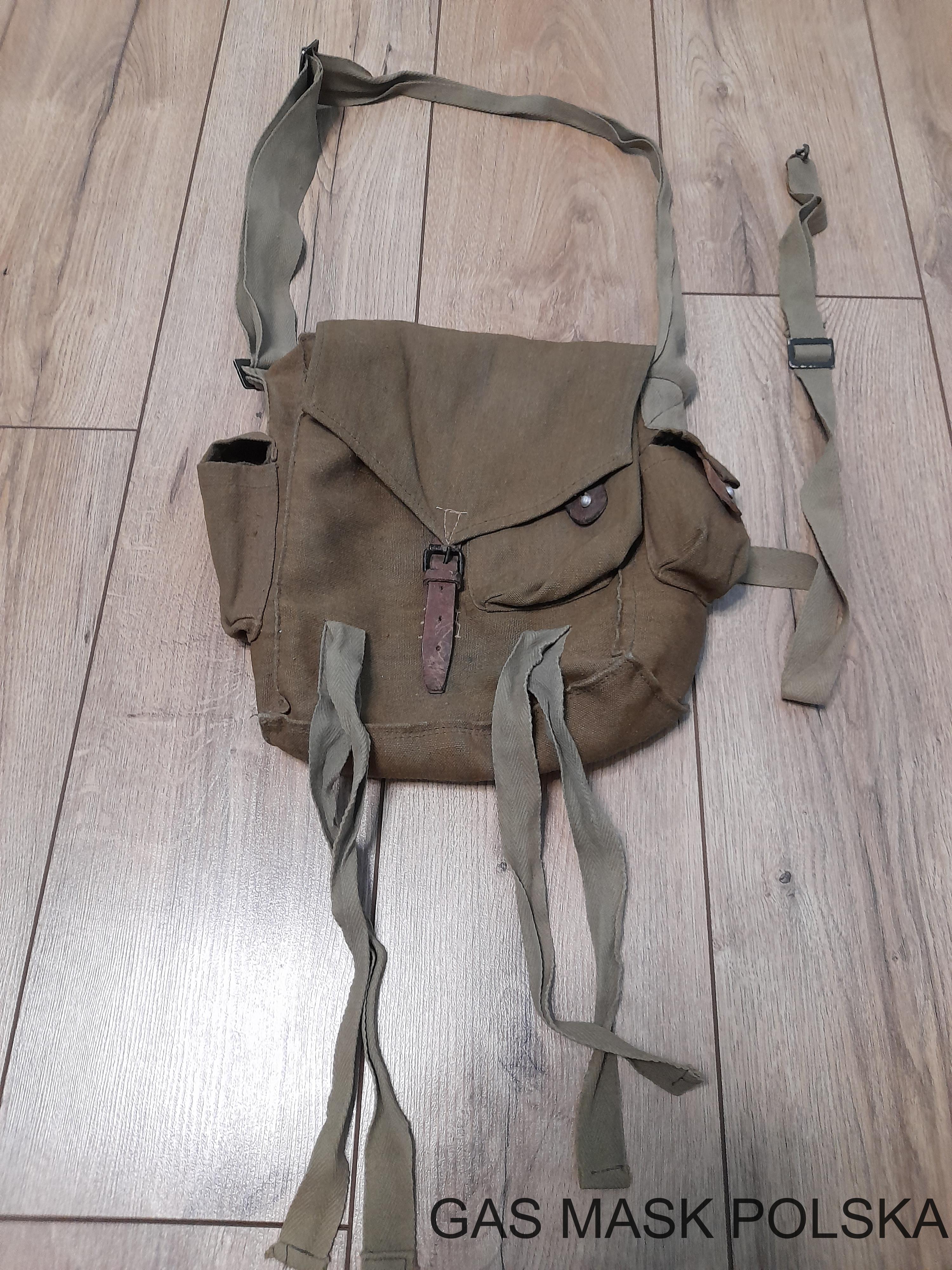

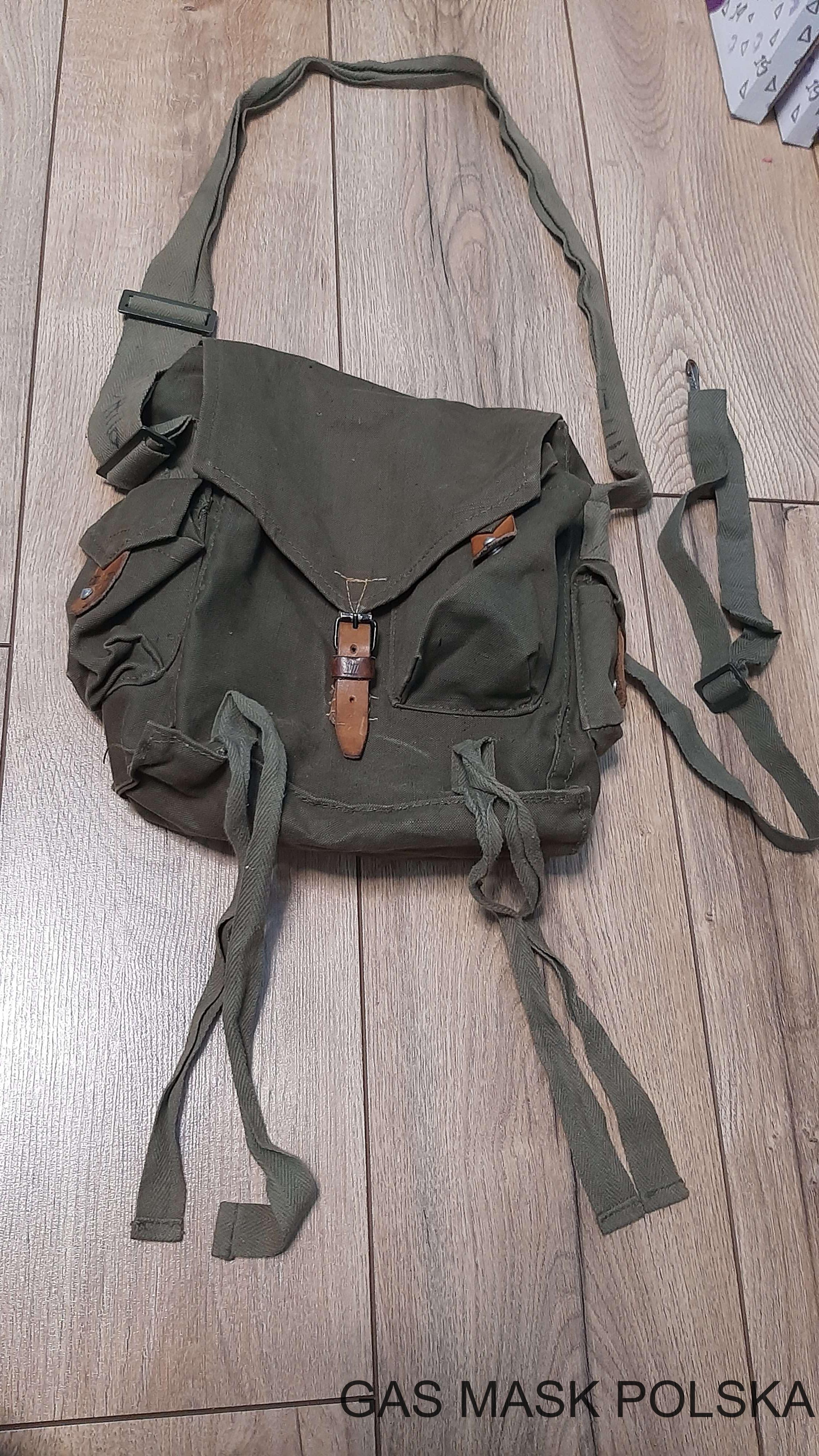

I wersja torby nośnej 70M w kolorze musztardowym - widok z przodu

i
torba

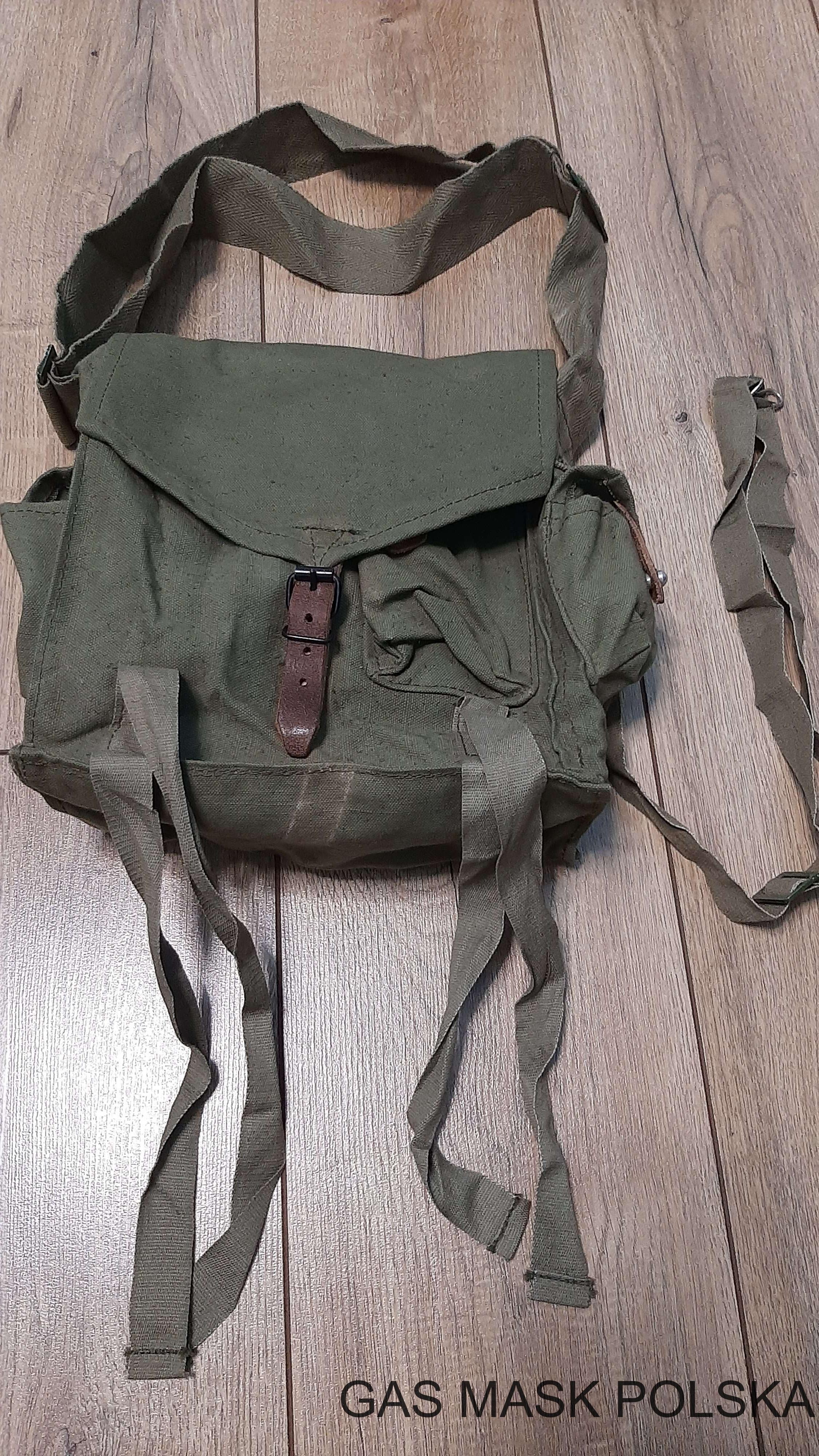

I wersja torby nośnej 70M w kolorze oliwkowym - widok z przodu

i
torba

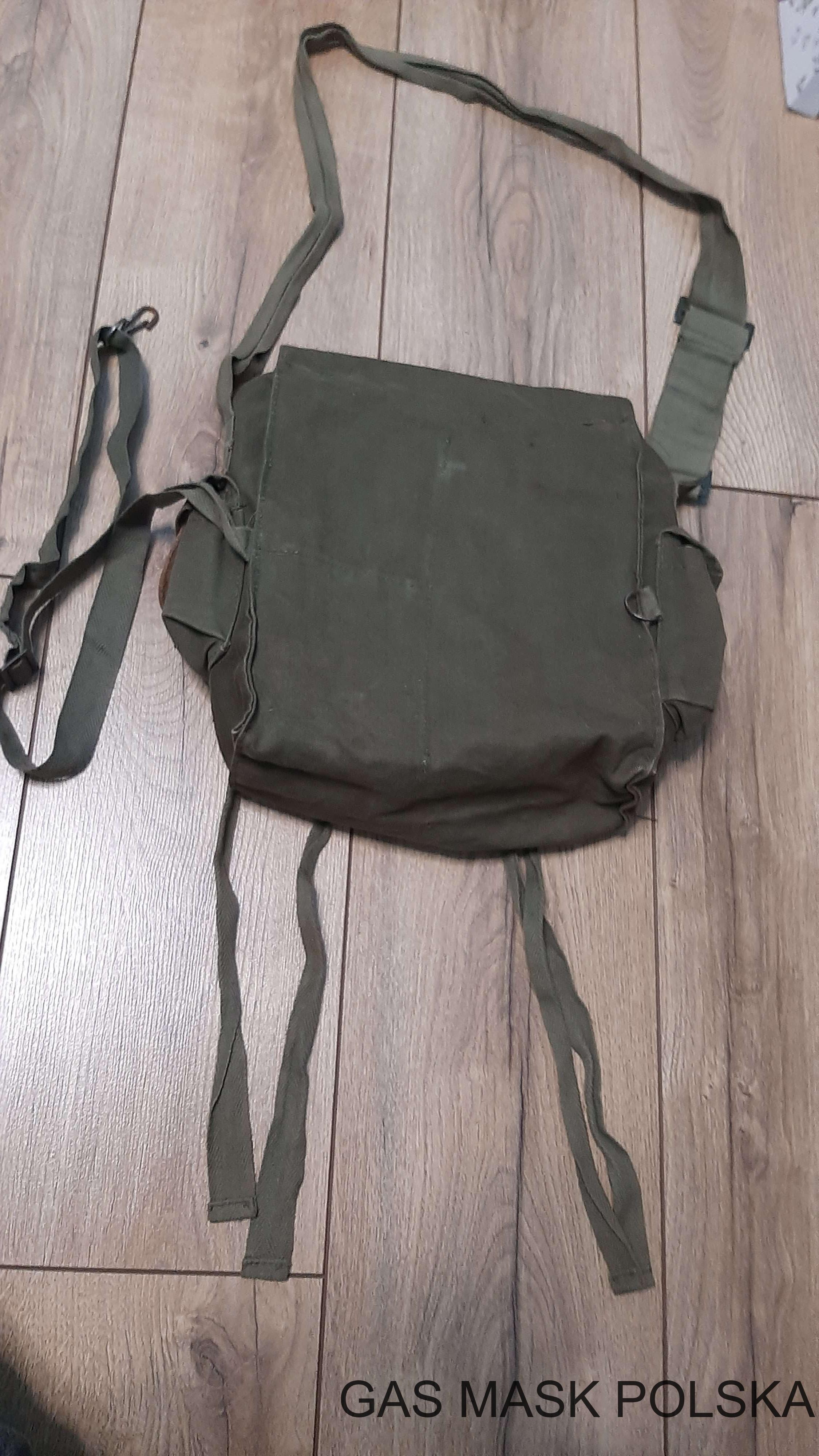

I wersja torby nośnej 70M - widok z tyłu

i
torba

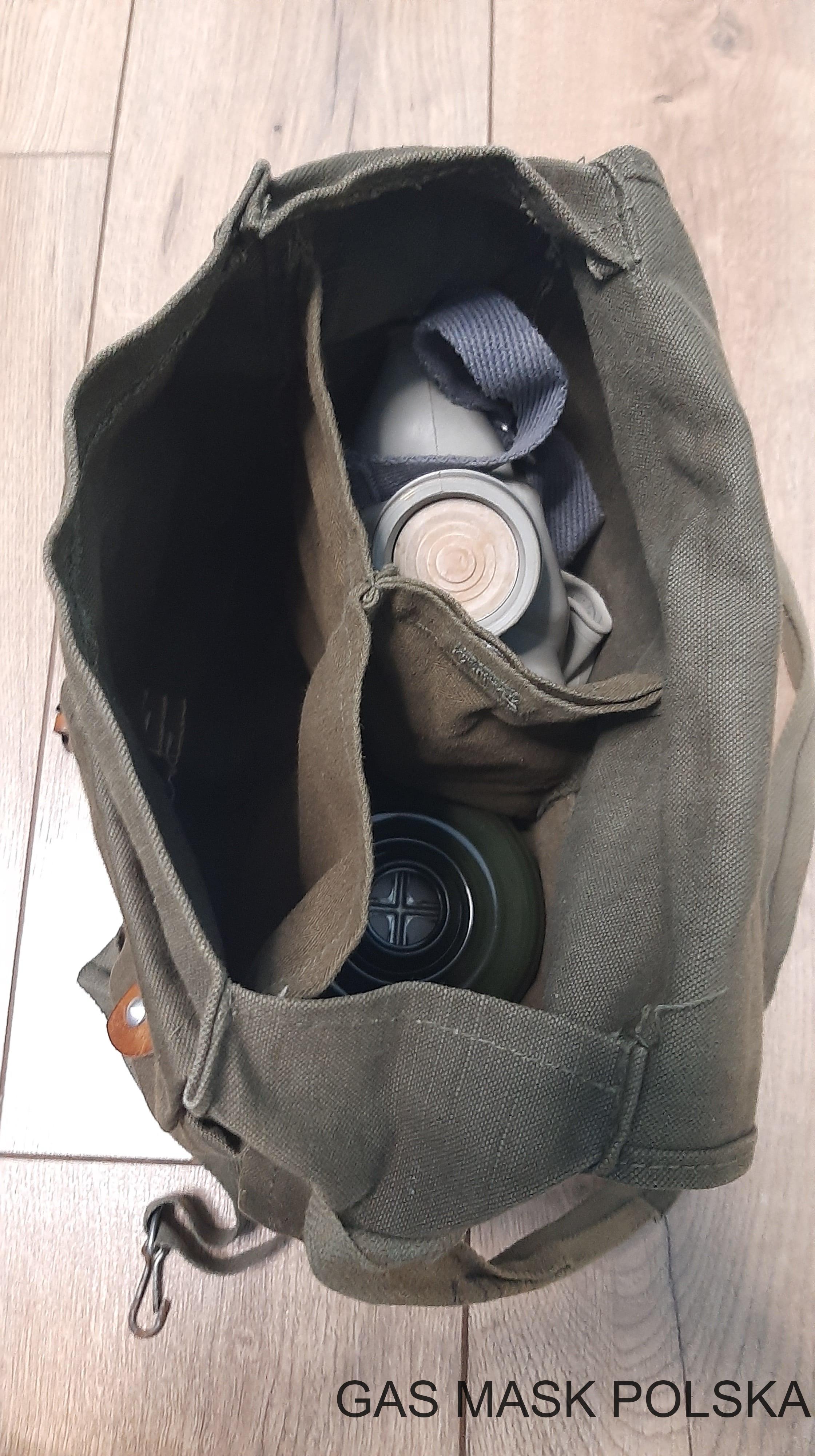

I wersja torby nośnej 70M - wnętrze

i

II wersja

W drugiej wersji torby usunięto jedną z przegród wewnętrznych. Reszta konstrukcji pozostała niezmieniona.

III wersja

Trzecia wersja torby wykonana jest z innych materiałów. Wszystkie materiałowe paski na torbie są cieńsze. Ponadto, zmieniono skórzaną szlufkę na czarną metalową ramkę.

torba

III wersja torby nośnej 70M - widok z przodu

i
torba

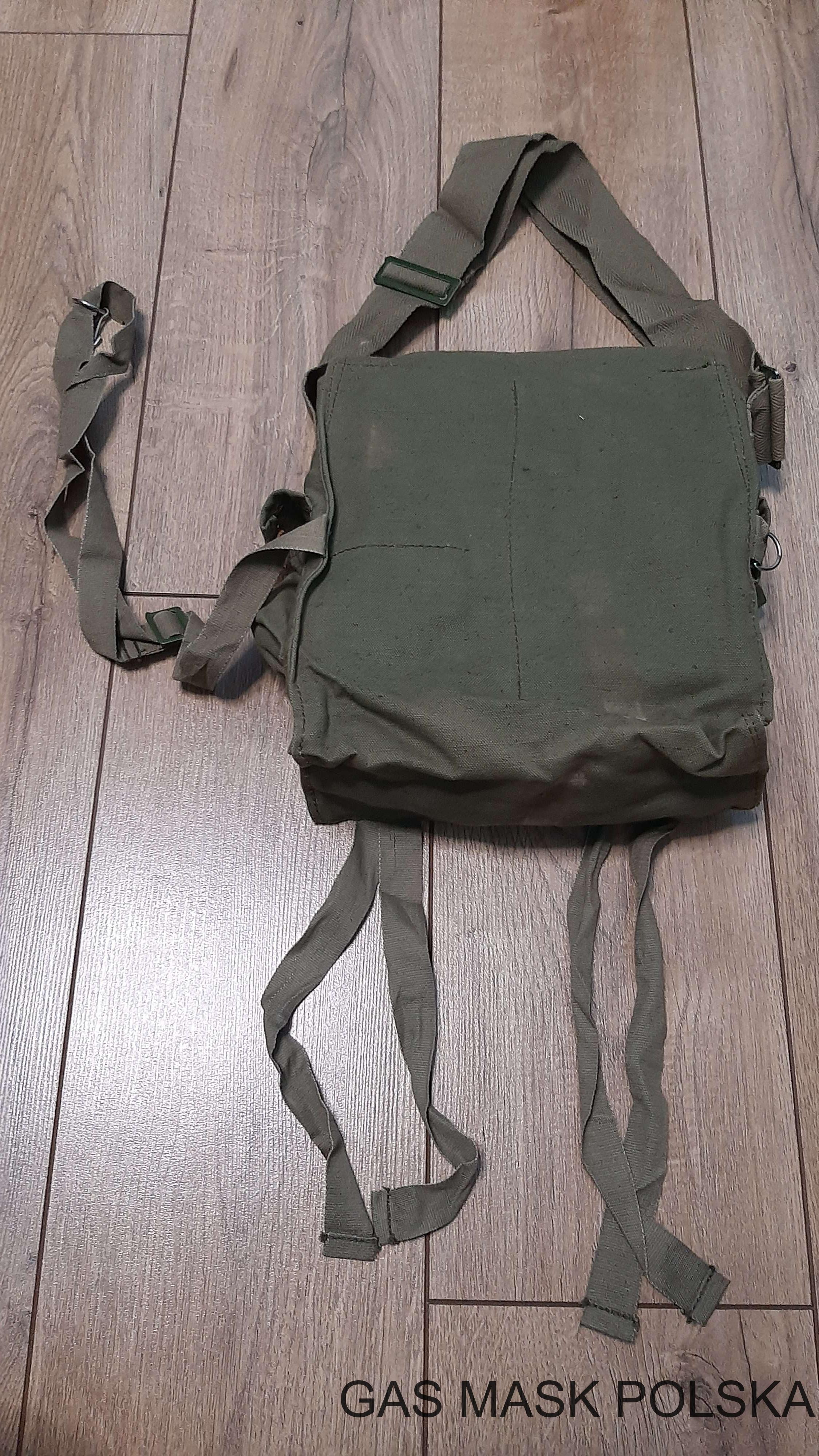

III wersja torby nośnej 70M - widok z tyłu

i
torba

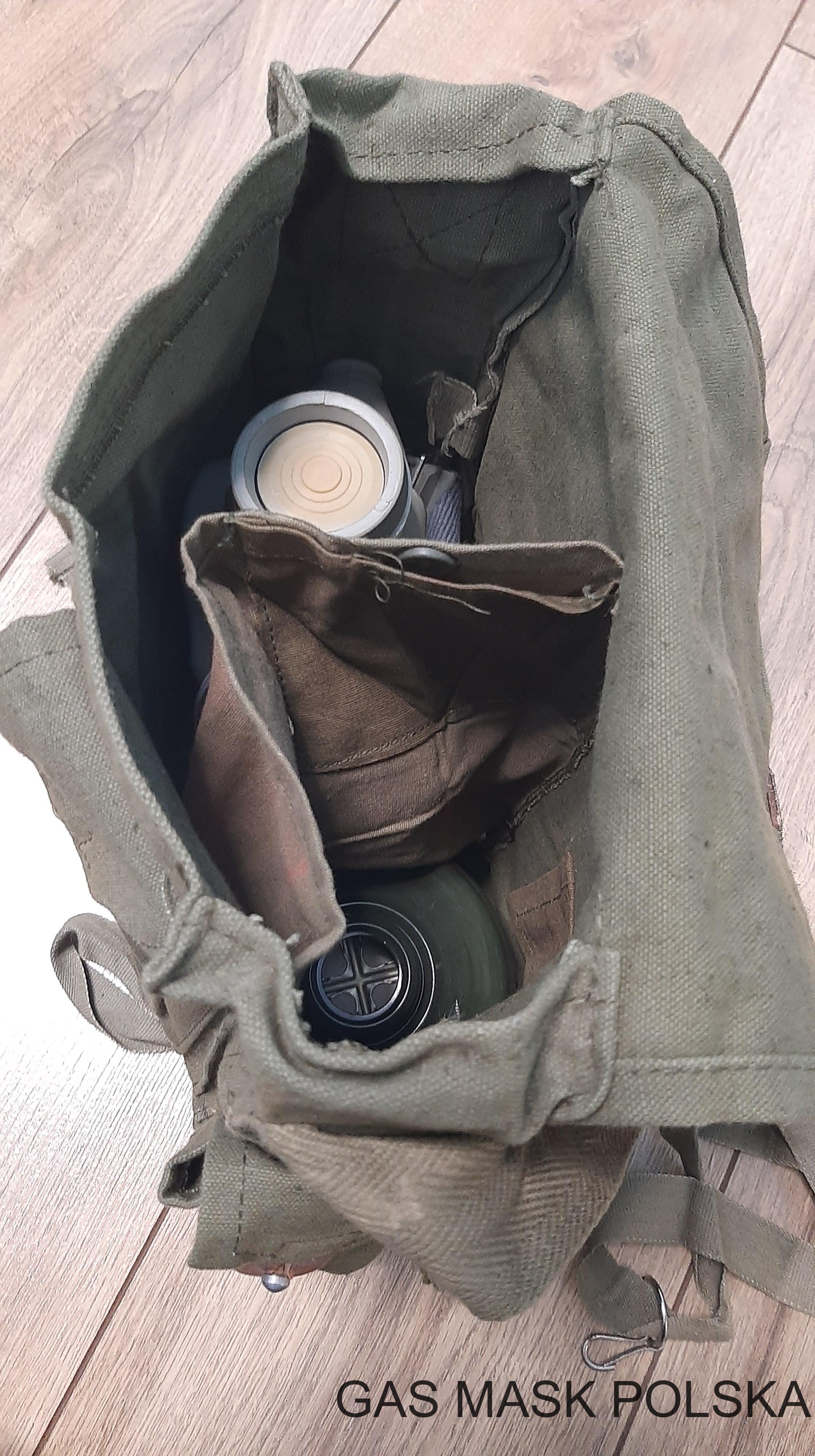

III wersja torby nośnej 70M - wnętrze

i

IV wersja

Czwarta wersja torby posiada nadruk w kamuflażu 87M. Paski zapinające kieszenie posiadają klamry zamiast metalowych knopików. Taśmy do przytroczenia pończoch odzieży ochronnej zmieniono na sznurki.

POKROWIEC NA POCHŁANIACZ

Pokrowiec na pochłaniacz stanowi bezpośrednią kopię pokrowca z radzieckiego zestawu PMG. Wykonany jest z materiału w kolorze jasnozielonym i jest impregnowany hydrofobową substancją.

pokrowiec

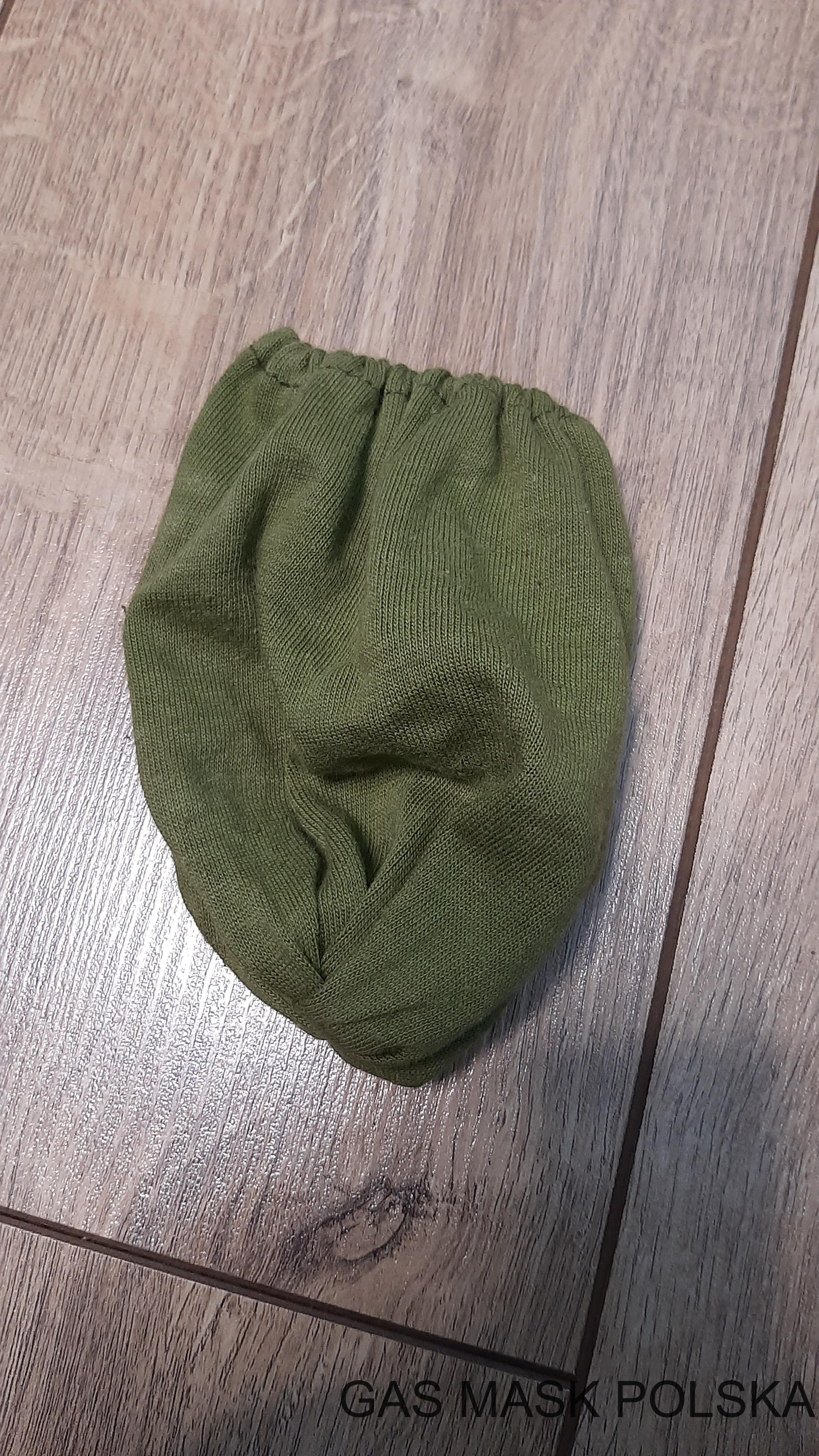

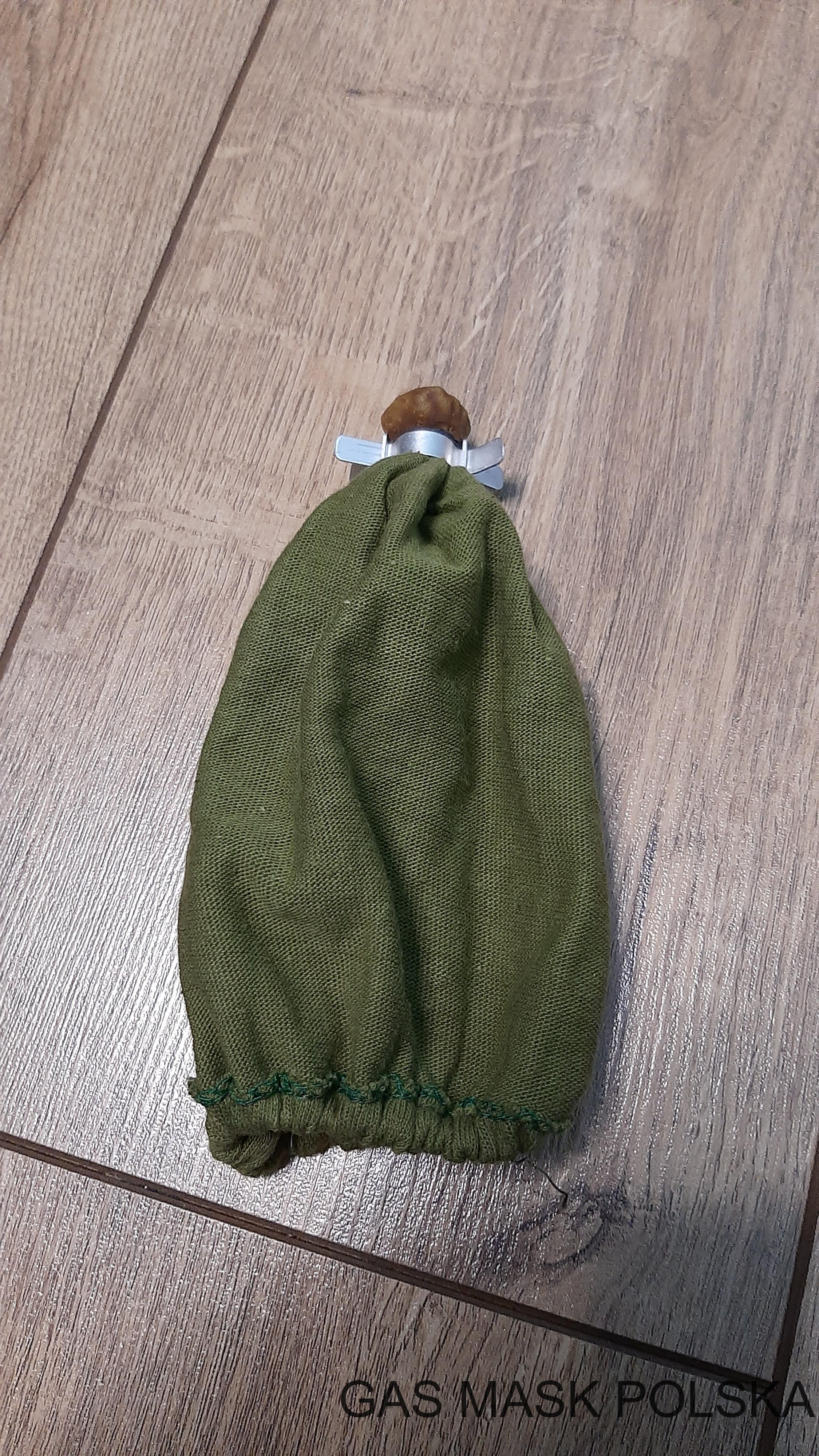

pokrowiec hydrofobowy na pochłaniacz

i
pokrowiec

pokrowiec hydrofobowy na pochłaniacz - wywinięty

i
