SzMG

SzMG to małogabarytowa radziecka maska przeciwgazowa. Produkowana była od lat 60-tych do lat 80-tych i przeznaczona dla Sił Zbrojnych ZSRR.

Maska ma konstrukcję kapturową z dwoma podłużnymi wycięciami w kapturze, mającymi za zadanie wentylację głowy użytkownika. Wyposażona jest w dwa okrągłe wizjery ustawione na wprost. Złącze gwintowe Rd 40x4mm umieszczone jest z lewej lub prawej strony maski, w zależności od wersji. Ze złącza gwintowego wyprowadzony jest kanał nawiewowy do wizjerów. W przedniej części maski umieszczona jest komora foniczna z metalową, perforowaną osłoną. Poniżej komory fonicznej znajduje się tuleja z podwójnym zaworem wydechowym.

Wersja I

W pierwszej wersji SzMG osłona komory fonicznej ma dużo małych otworów. Produkowana była w wersji dla użytkowników prawo- i leworęcznych od co najmniej 1965 do 1973 roku.

SzMG

SzMG I wersji dla praworęcznych - widok z przodu

i
SzMG

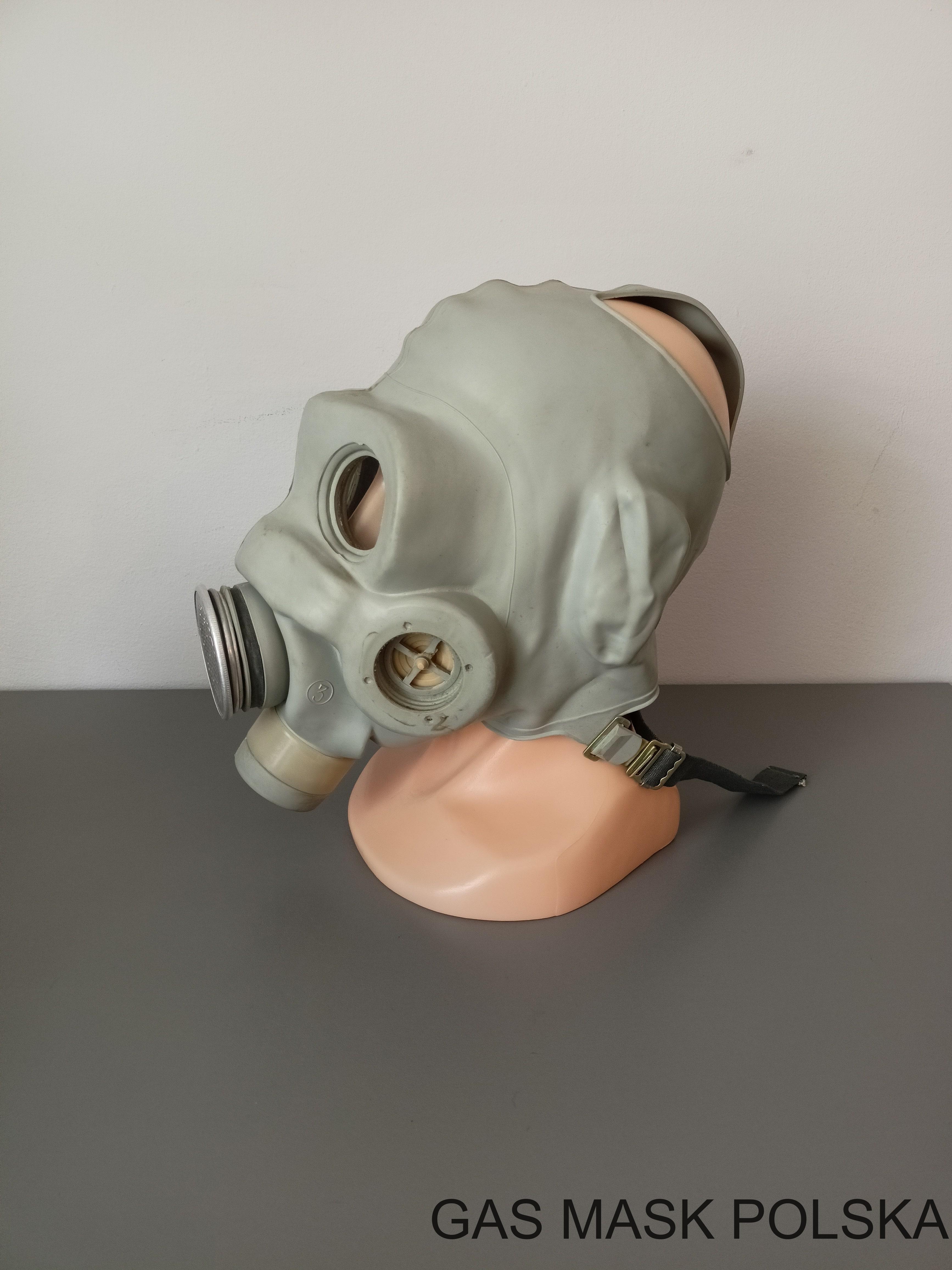

SzMG I wersji dla praworęcznych - widok z boku

i
SzMG

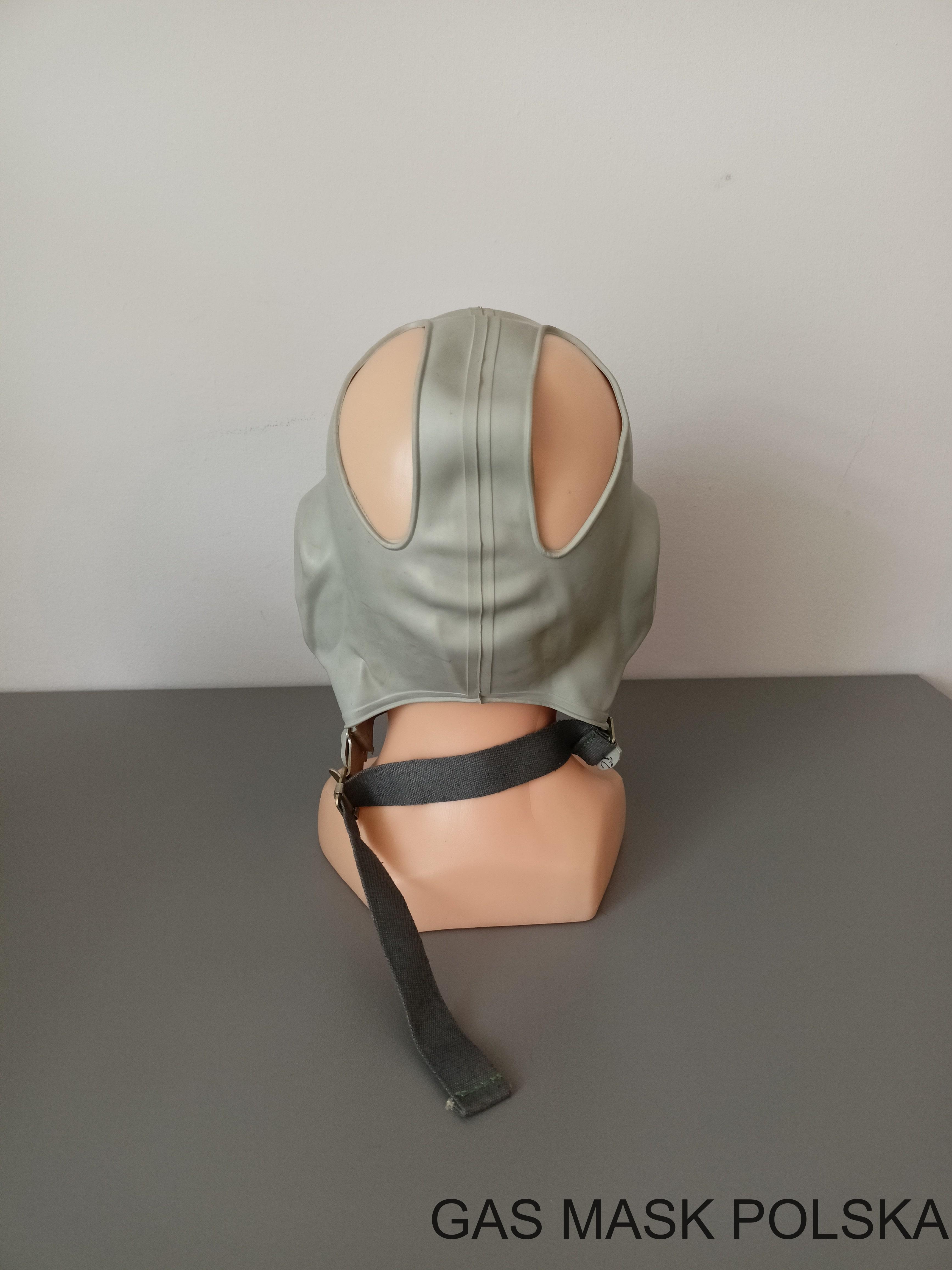

SzMG I wersji dla praworęcznych - widok z tyłu

i
SzMG

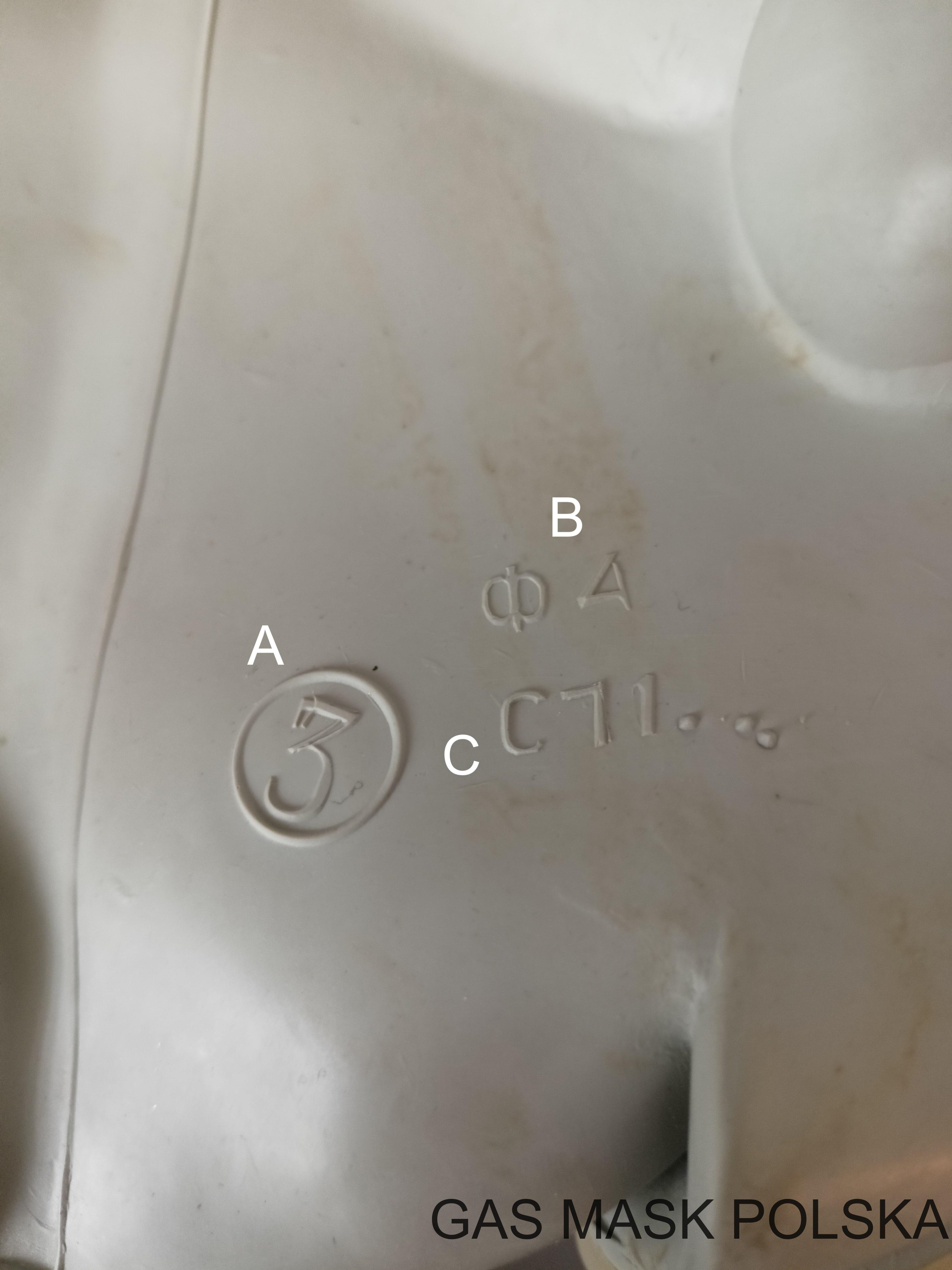

oznaczenia odlane na gumie: | A - rozmiar, B - numer formy, C - producent gumy, D - rok i kwartał produkcji gumy

i
SzMG

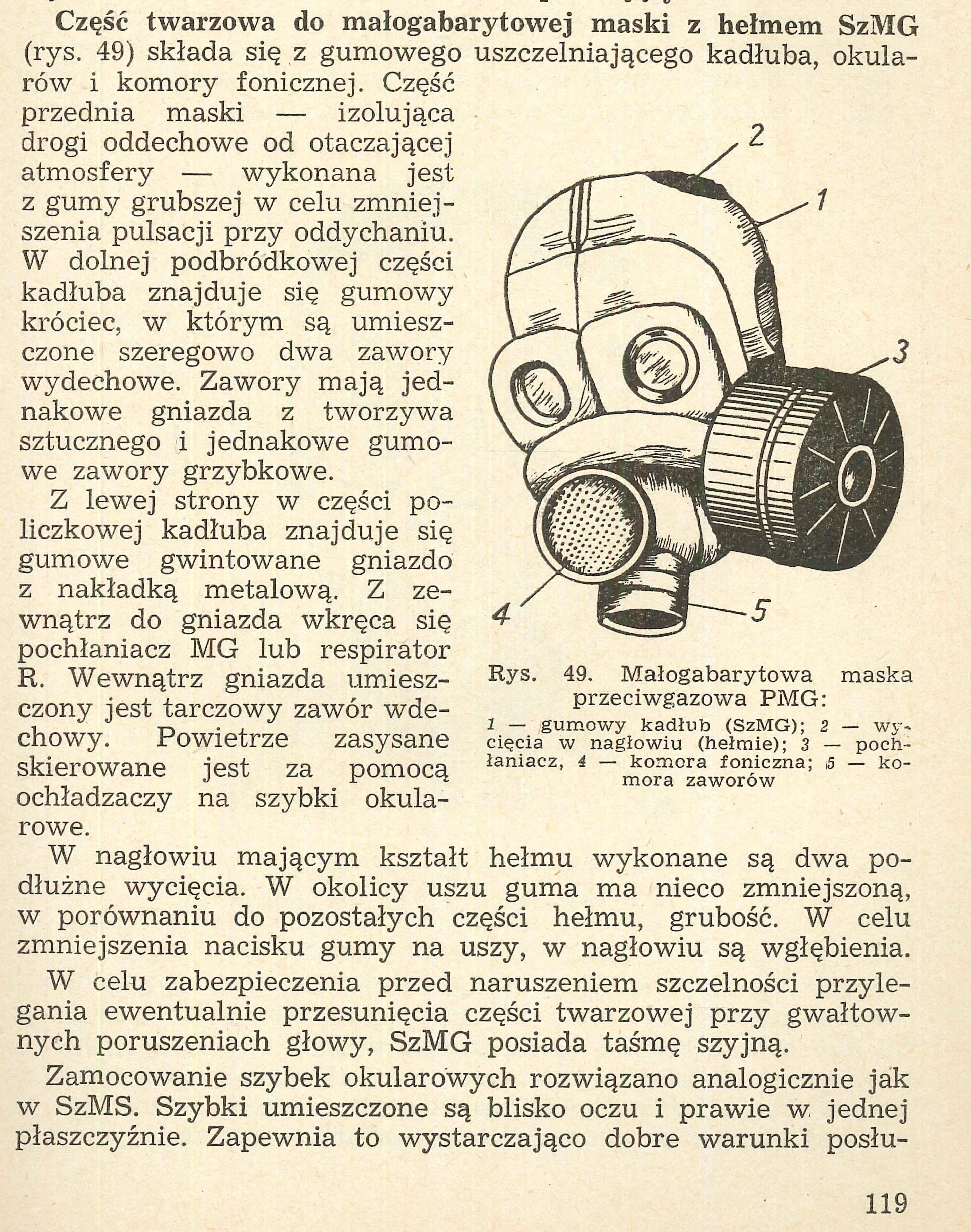

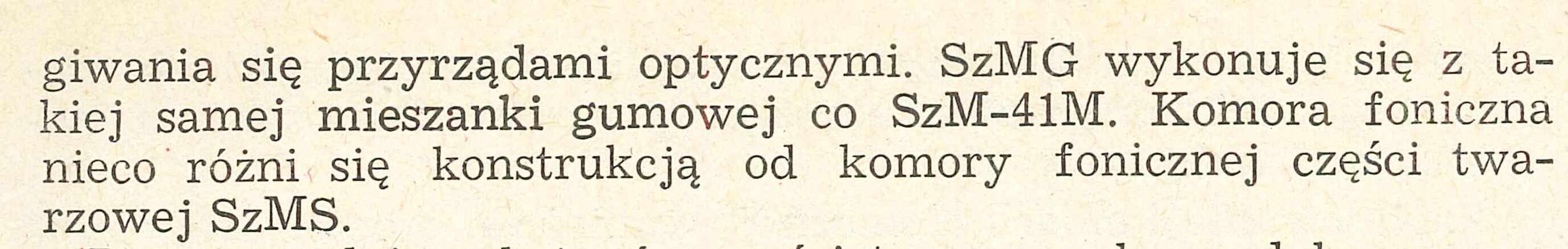

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
SzMG

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

Wersja II

W drugiej wersji SzMG otwory w osłonie komory fonicznej są większe i jest ich mniej. Produkowana była w wersji dla użytkowników prawo- i leworęcznych od 1973 do co najmniej 1987 roku.

SzMG

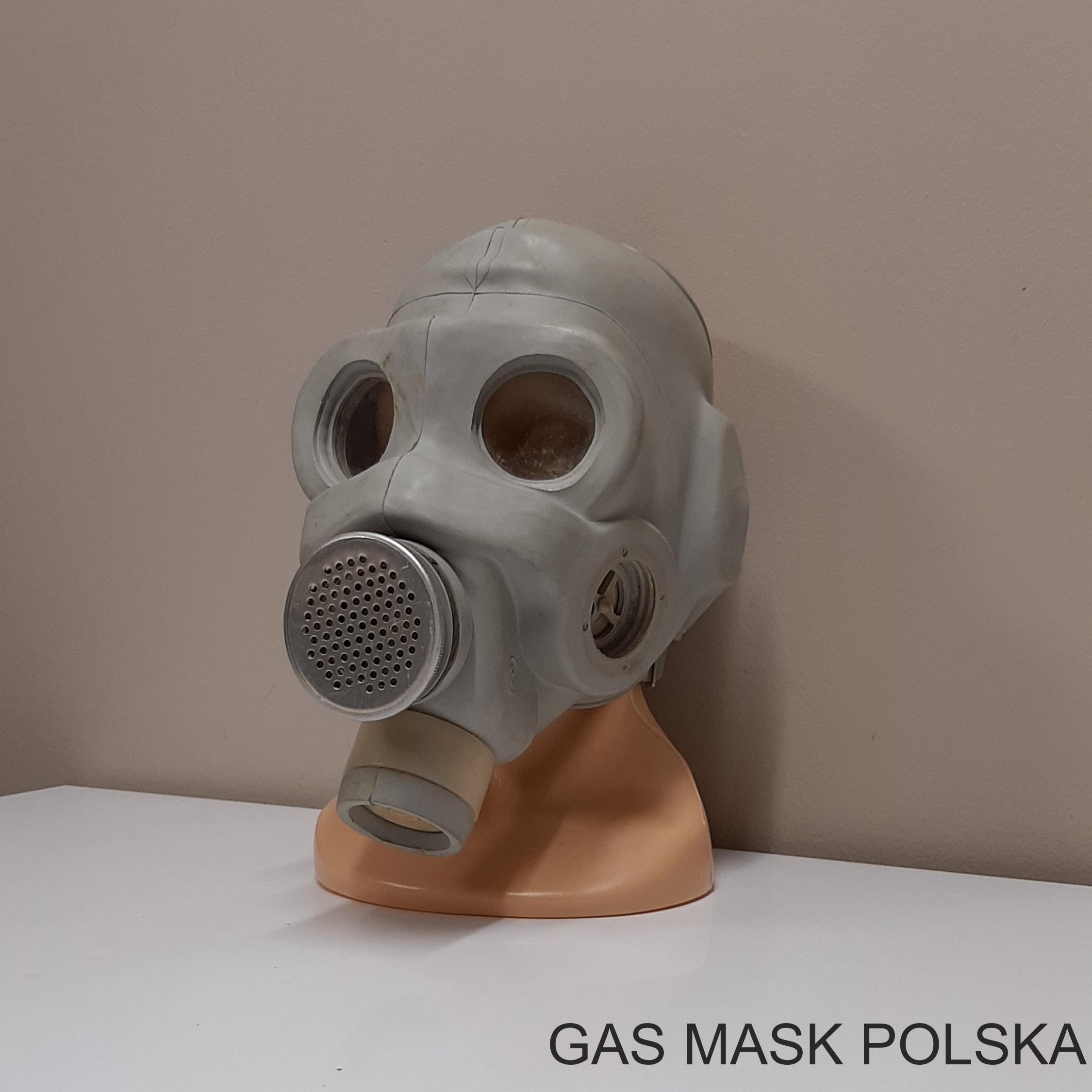

SzMG II wersji dla praworęcznych - widok z przodu

i
SzMG

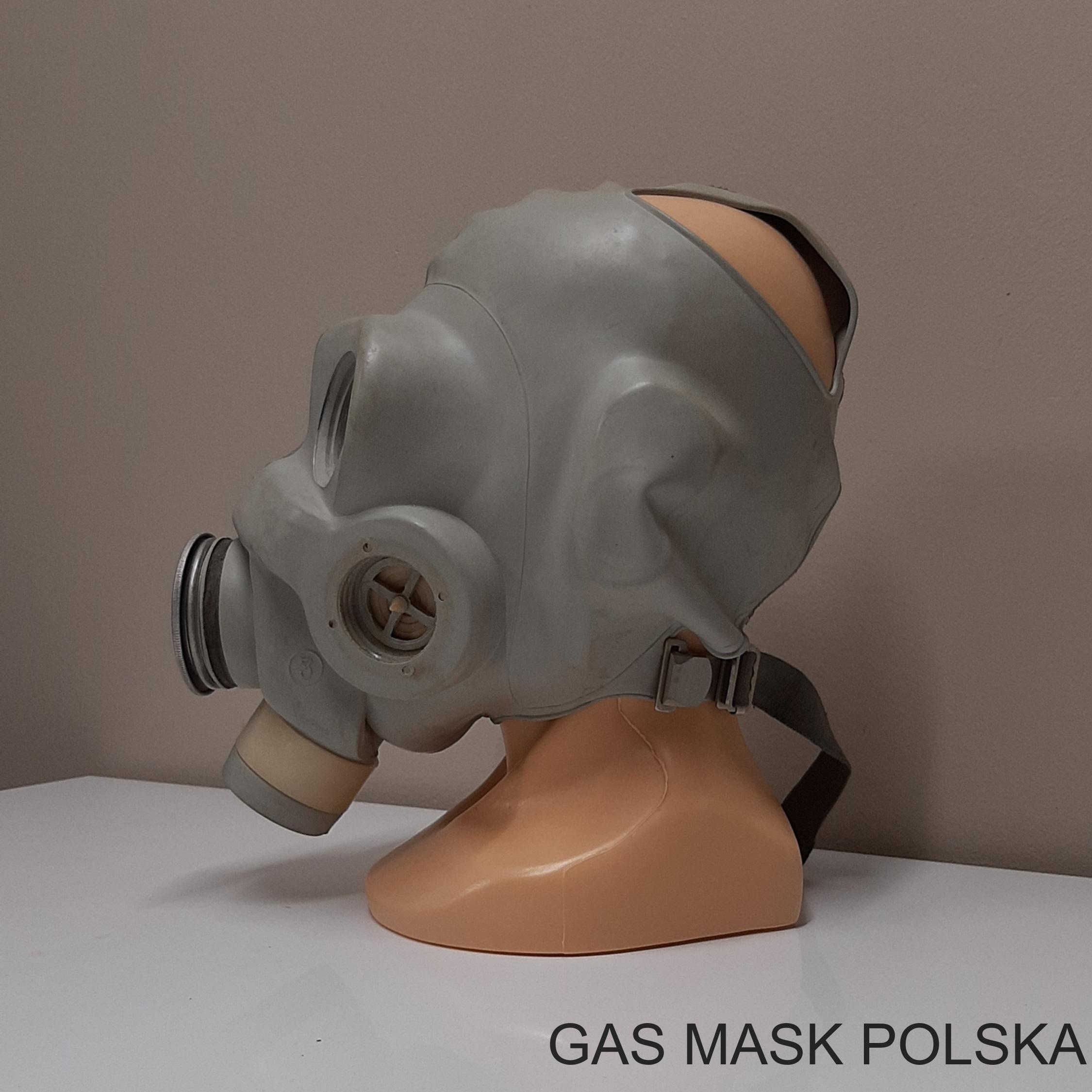

SzMG II wersji dla praworęcznych - widok z boku

i
SzMG

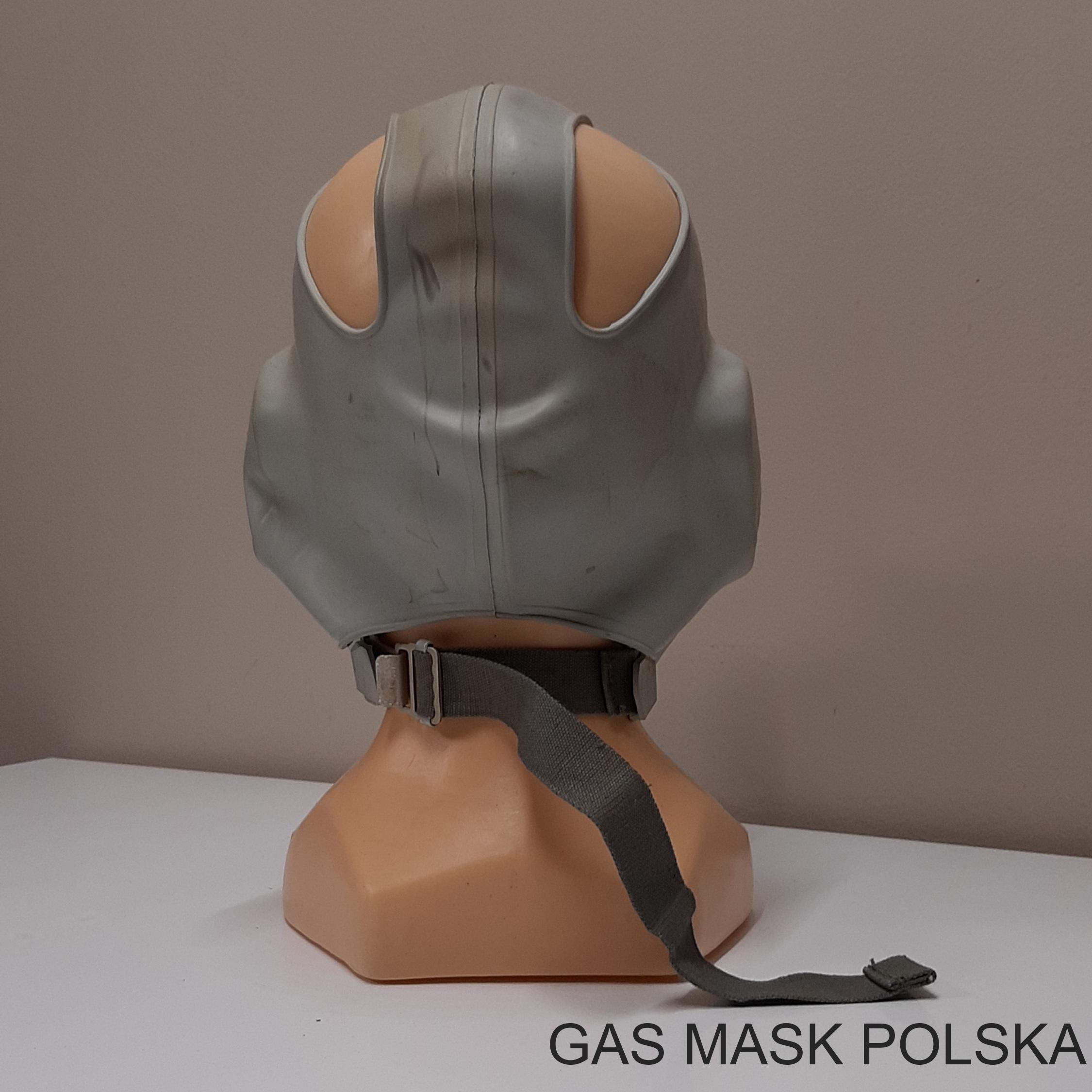

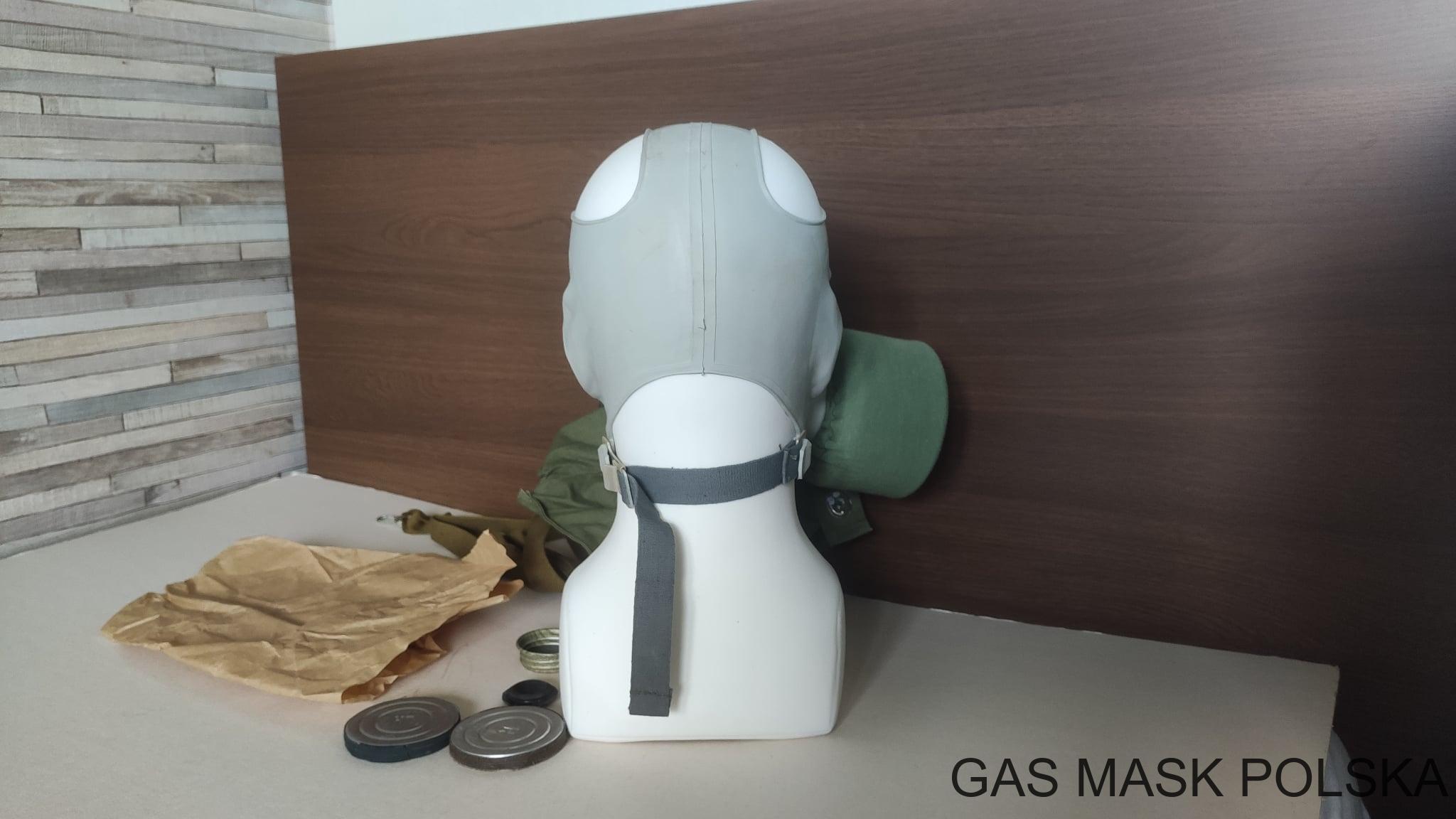

SzMG II wersji dla praworęcznych - widok z tyłu

i
SzMG

SzMG II wersji dla leworęcznych - widok z przodu

i
SzMG

SzMG II wersji dla leworęcznych - widok z boku

i
SzMG

SzMG II wersji dla leworęcznych - widok z tyłu

i

Wersja III

Trzecia wersja SzMG wykonana jest z czarnej gumy. Produkowana była w niewielkich ilościach w latach 80-tych.

ZESTAW

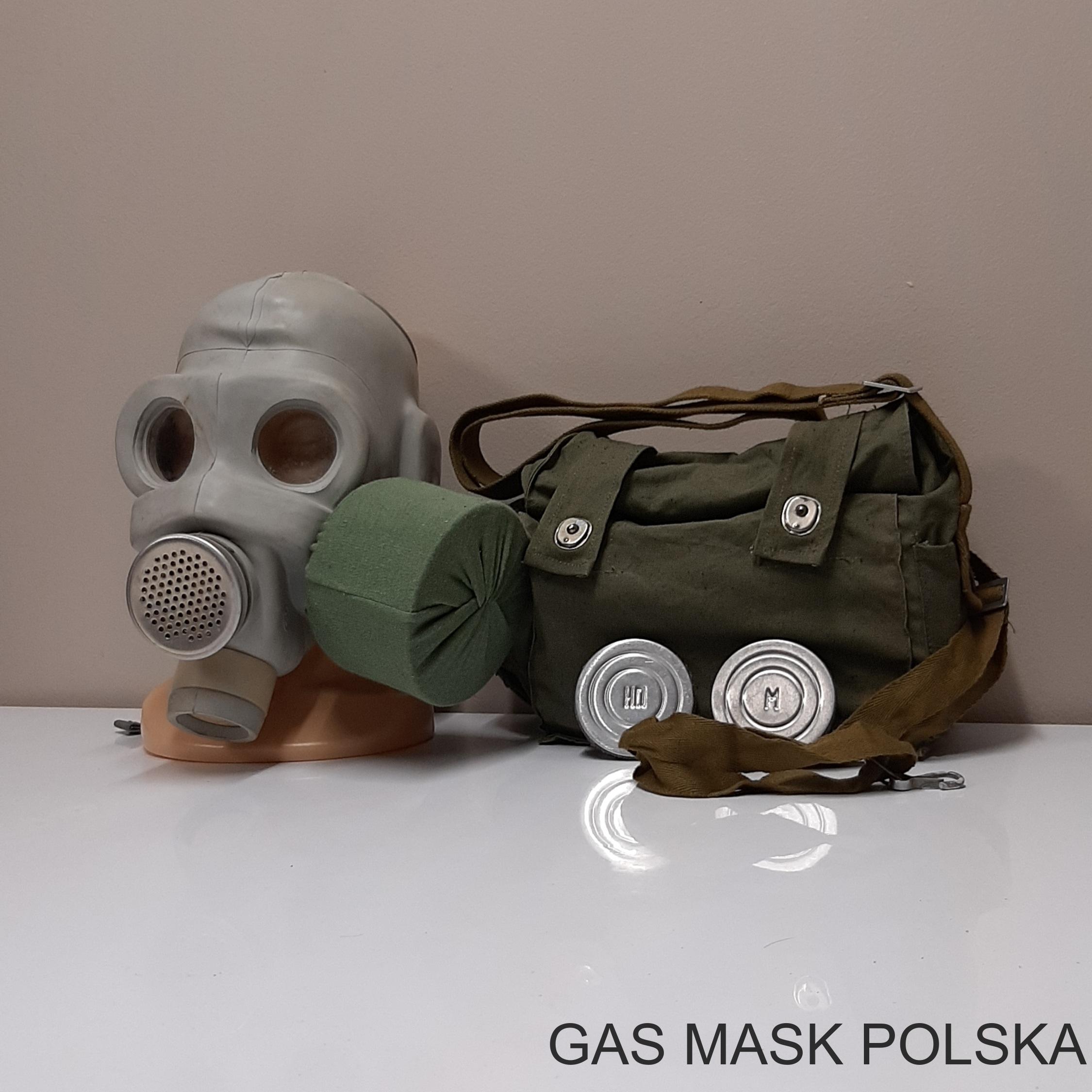

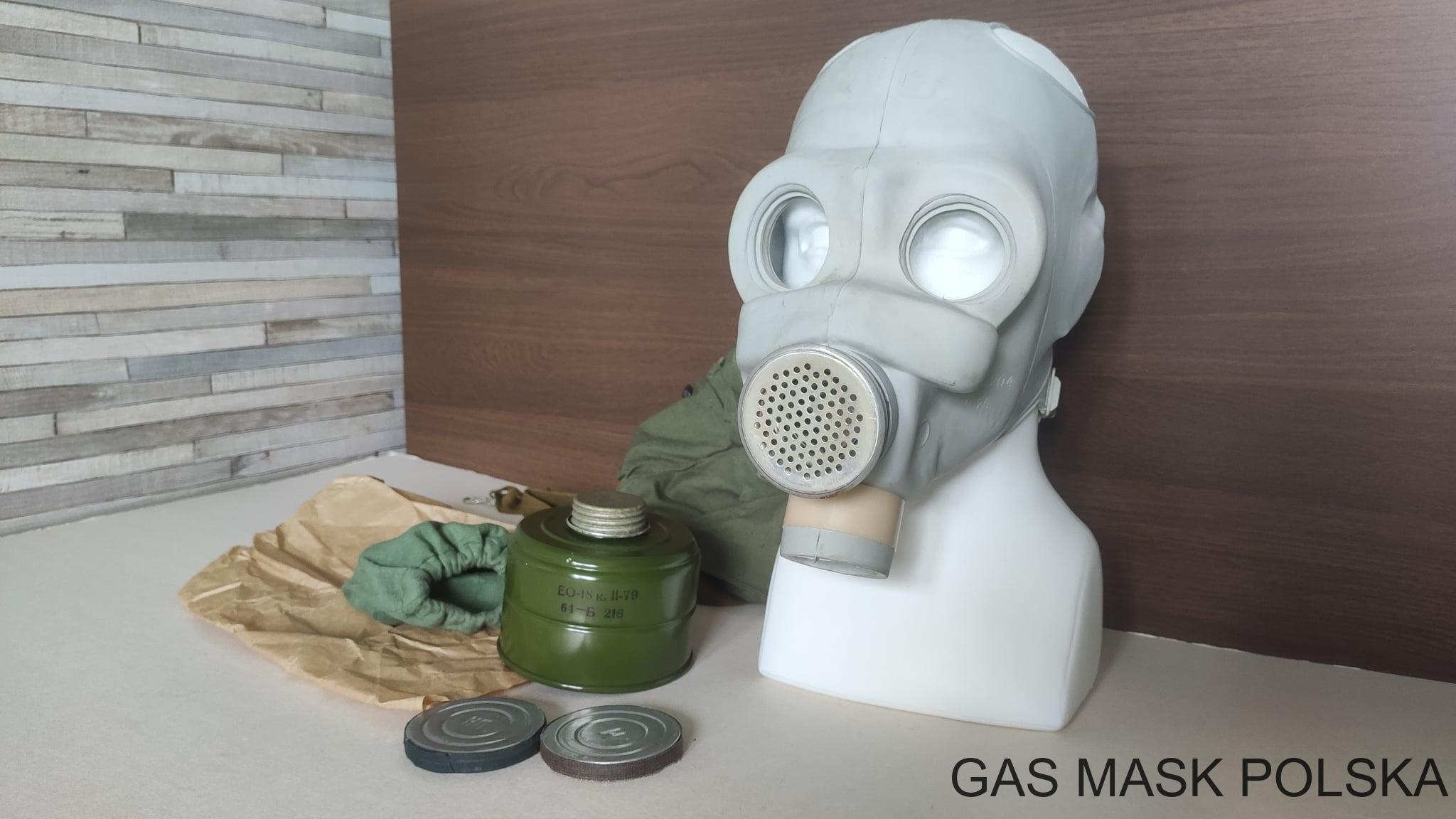

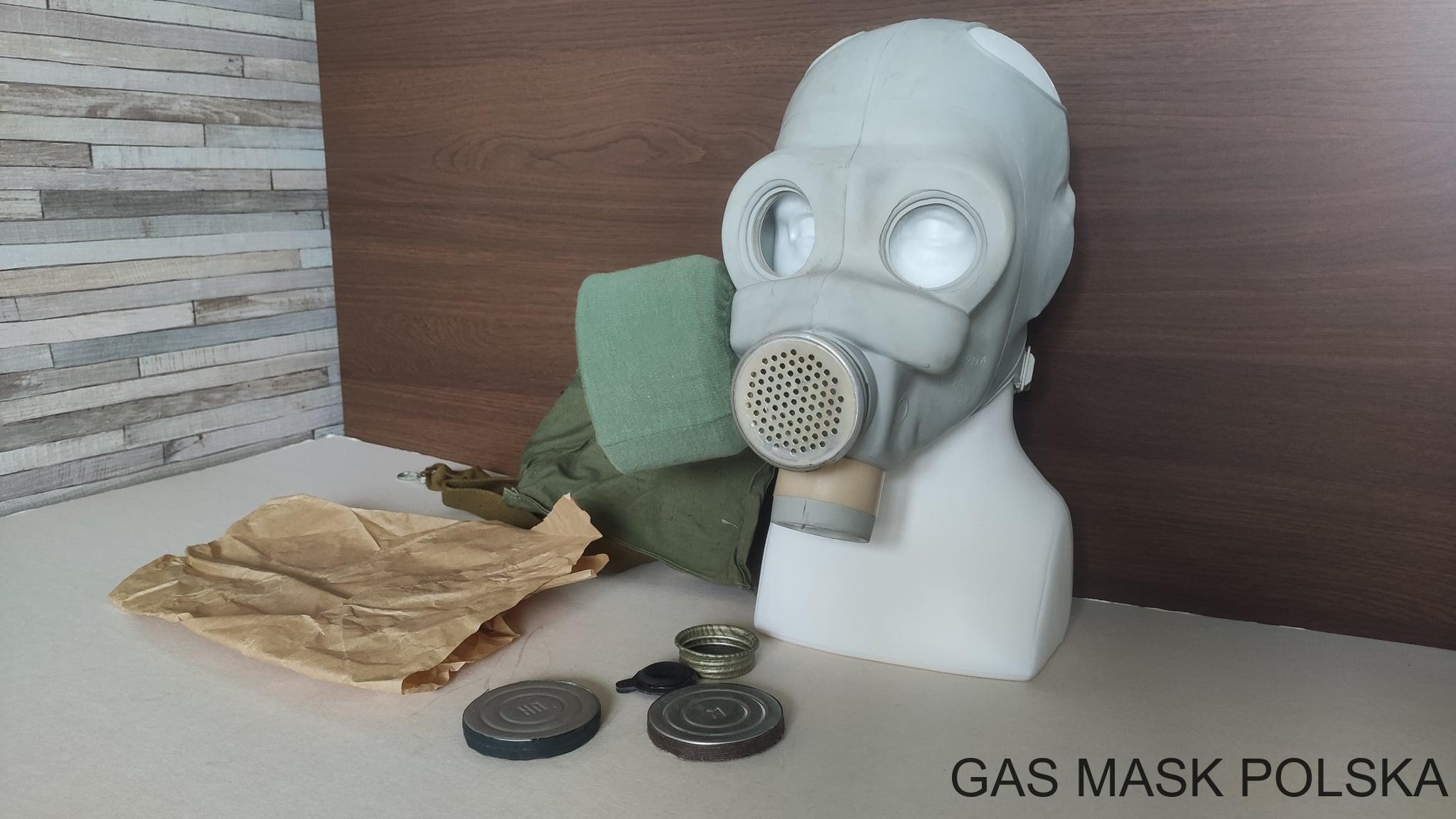

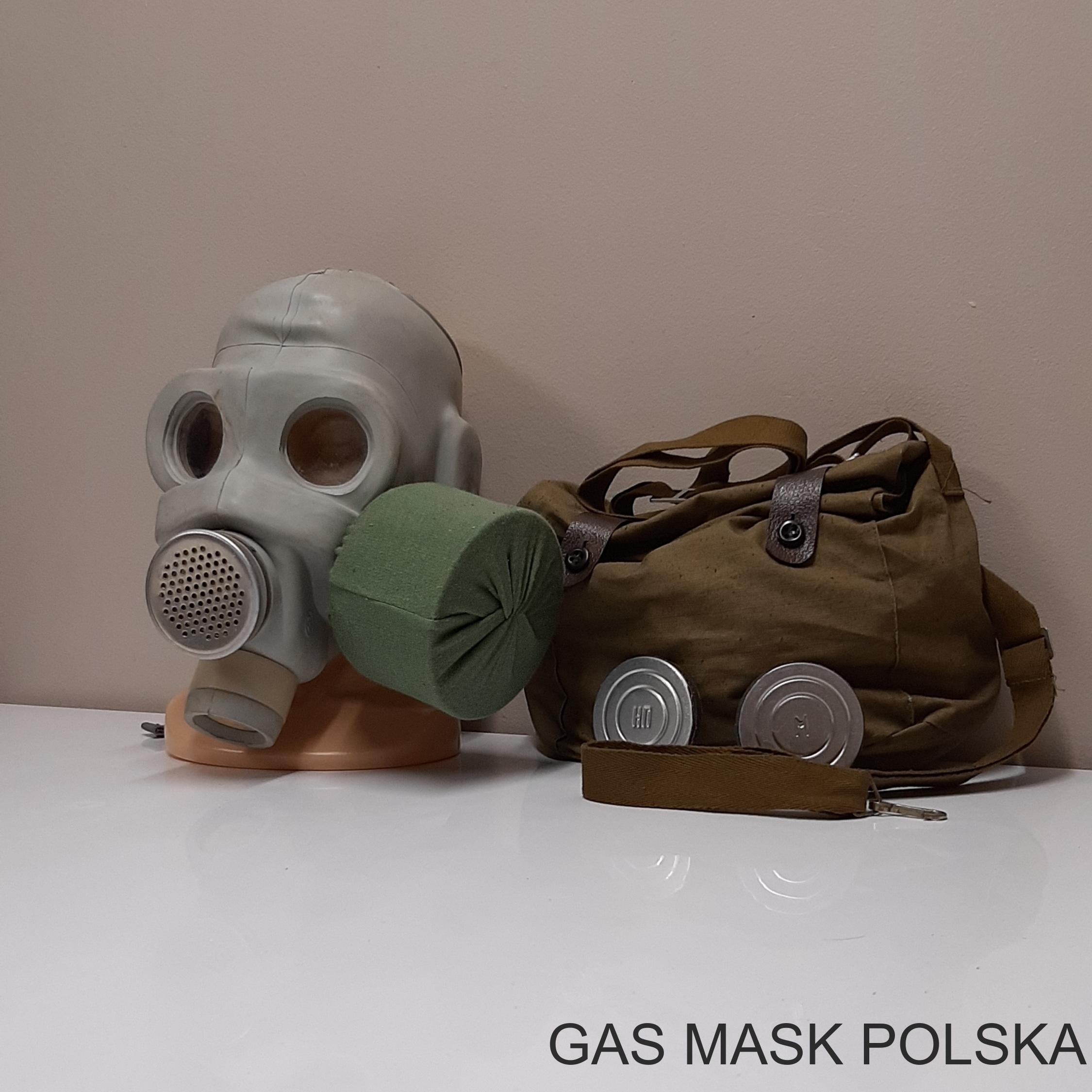

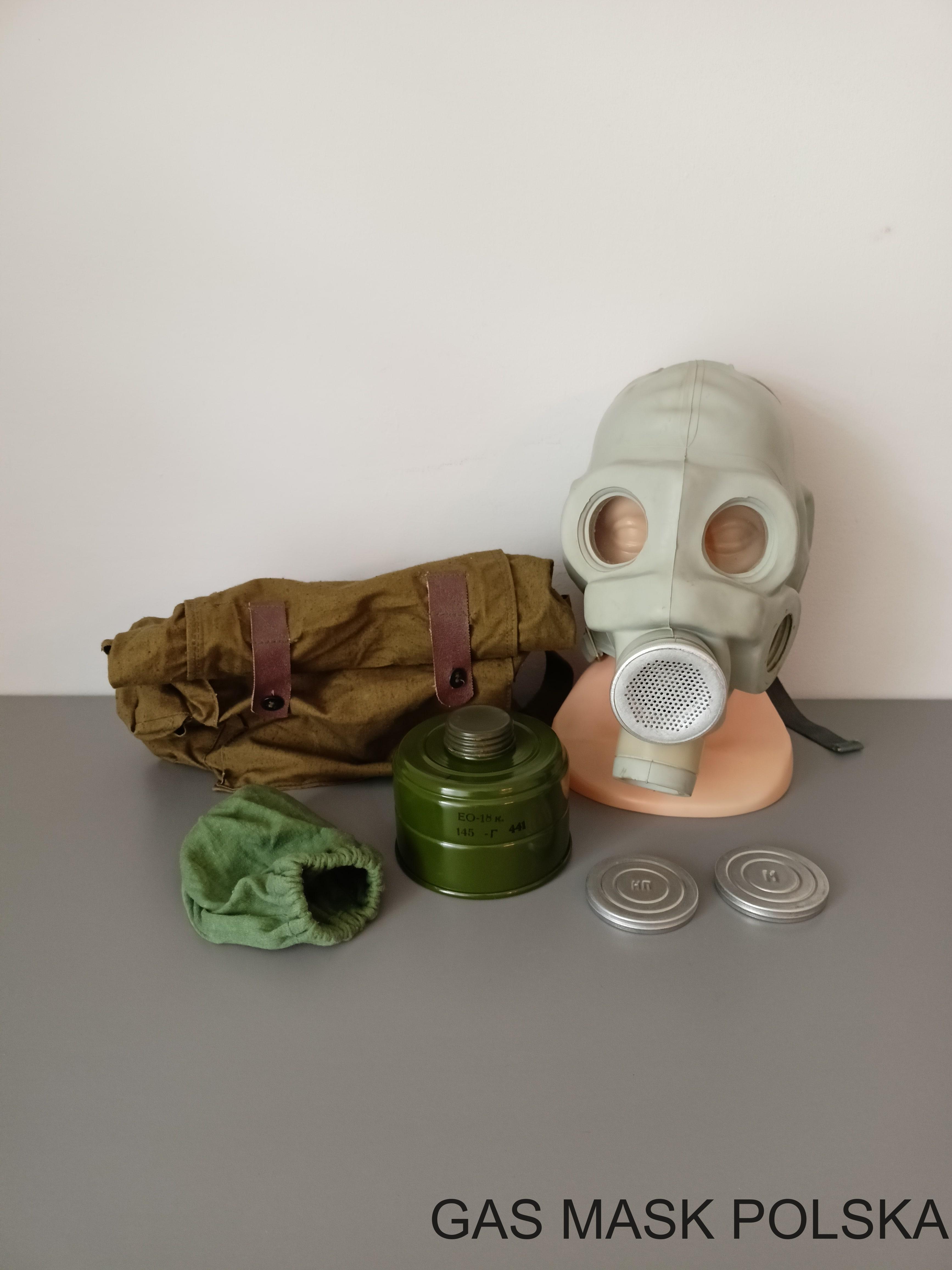

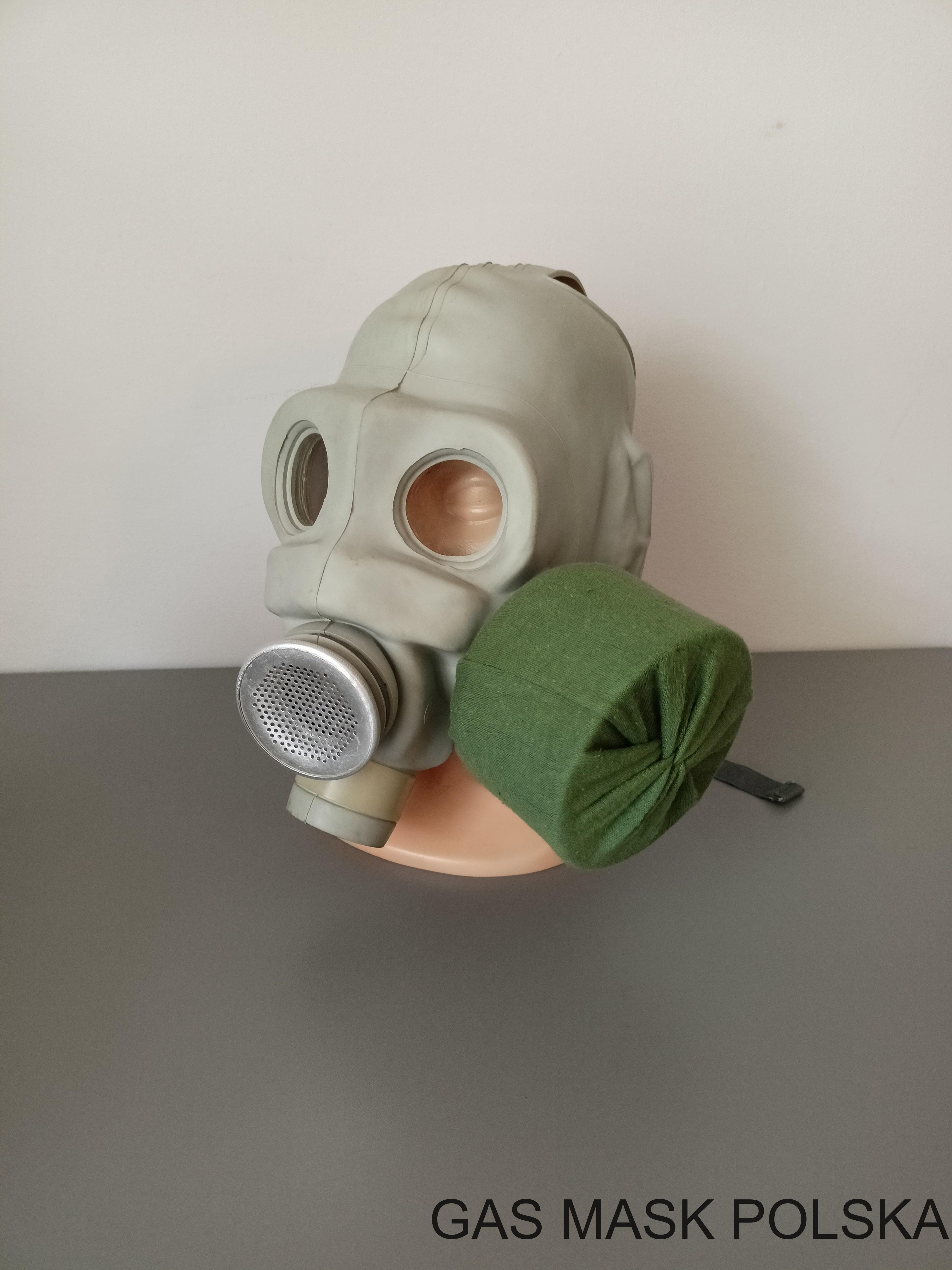

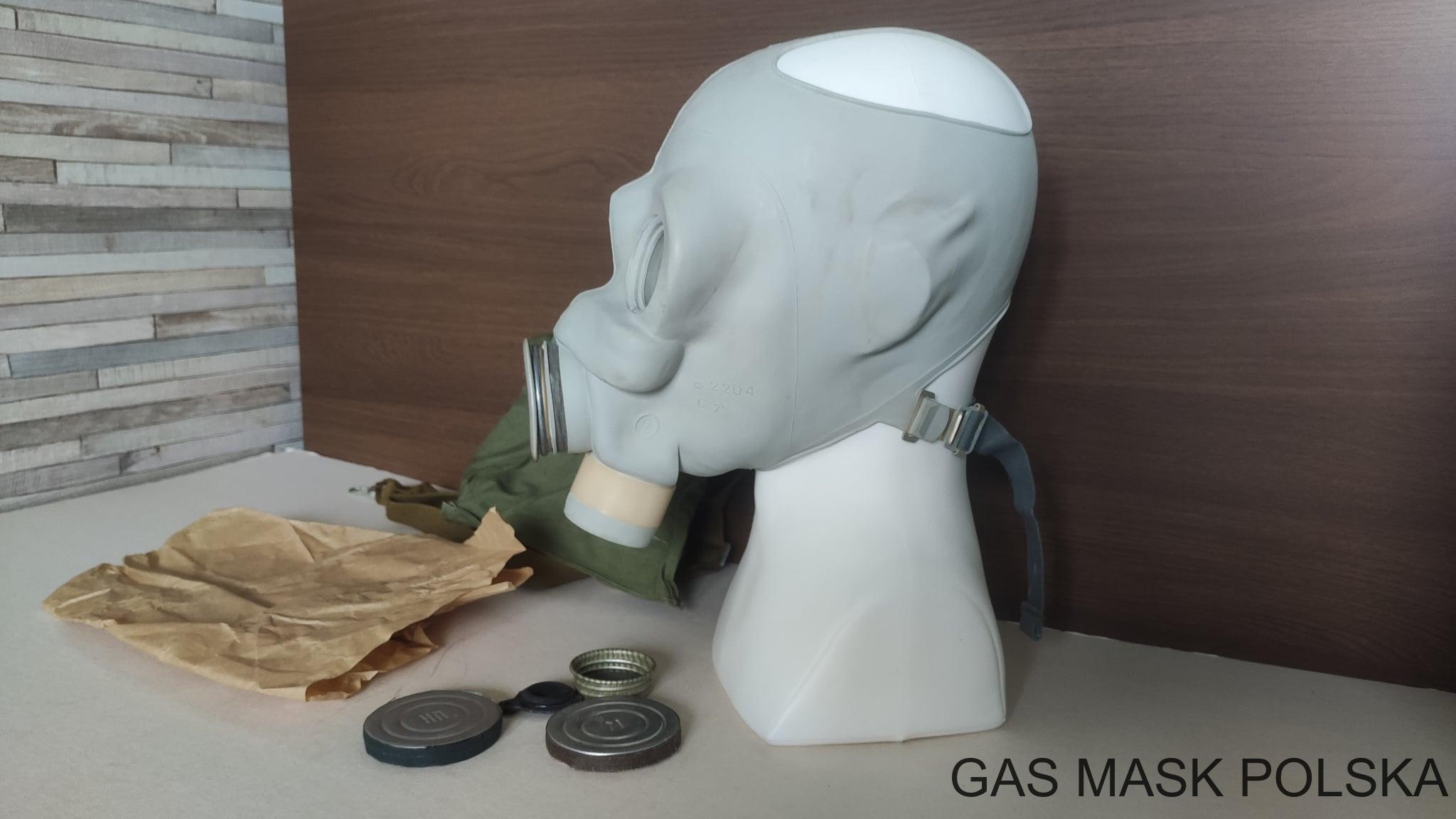

SzMG była kompletowana w zestawie PMG. W skład zestawu wchodzi część twarzowa SzMG, pochłaniacz MG, torba nośna typu G, pokrowiec hydrofobowy na pochłaniacz, zapasowe membrany foniczne i wkładki przeciwpotne.

zestaw
zestaw
zestaw
zestaw

POCHŁANIACZ MG

Pochłaniacz MG jest pochłaniaczem małogabarytowym. Opatrzony jest symbolem EO-18K Składa się z kartonu filtracyjnego FMB oraz sorbentu K-5m.

pochłaniacz

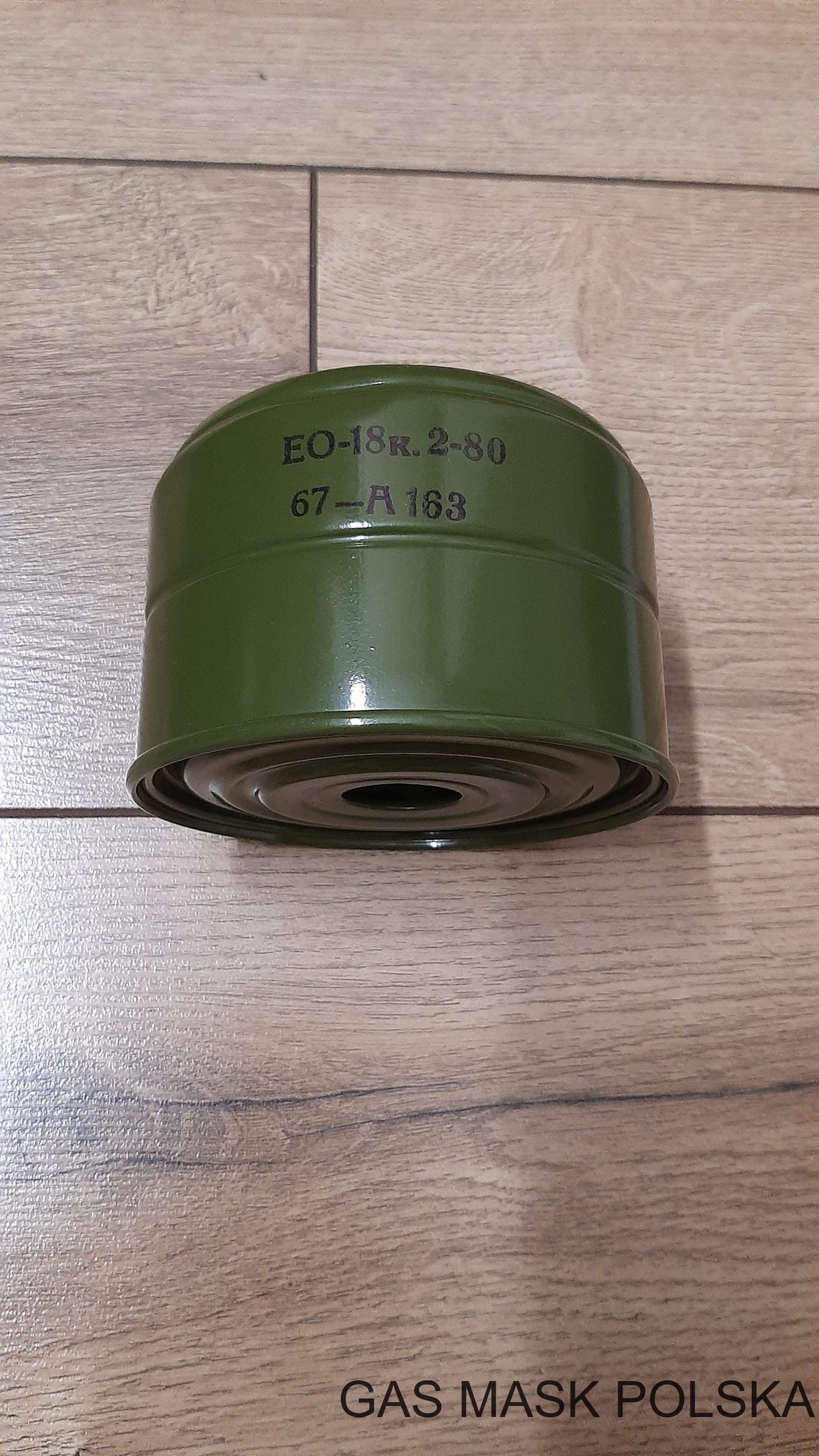

pochłaniacz MG - widok z boku

i
pochłaniacz

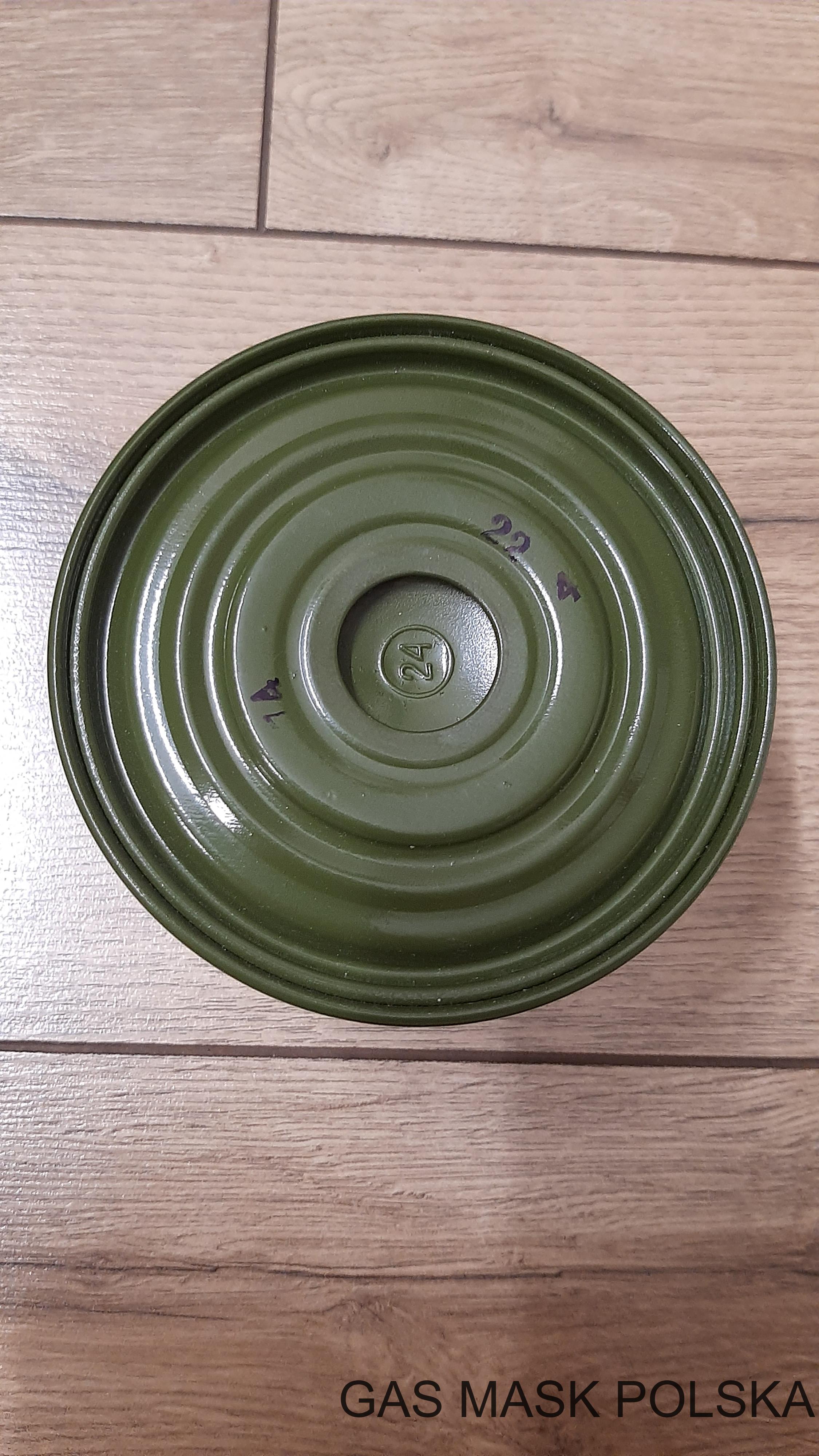

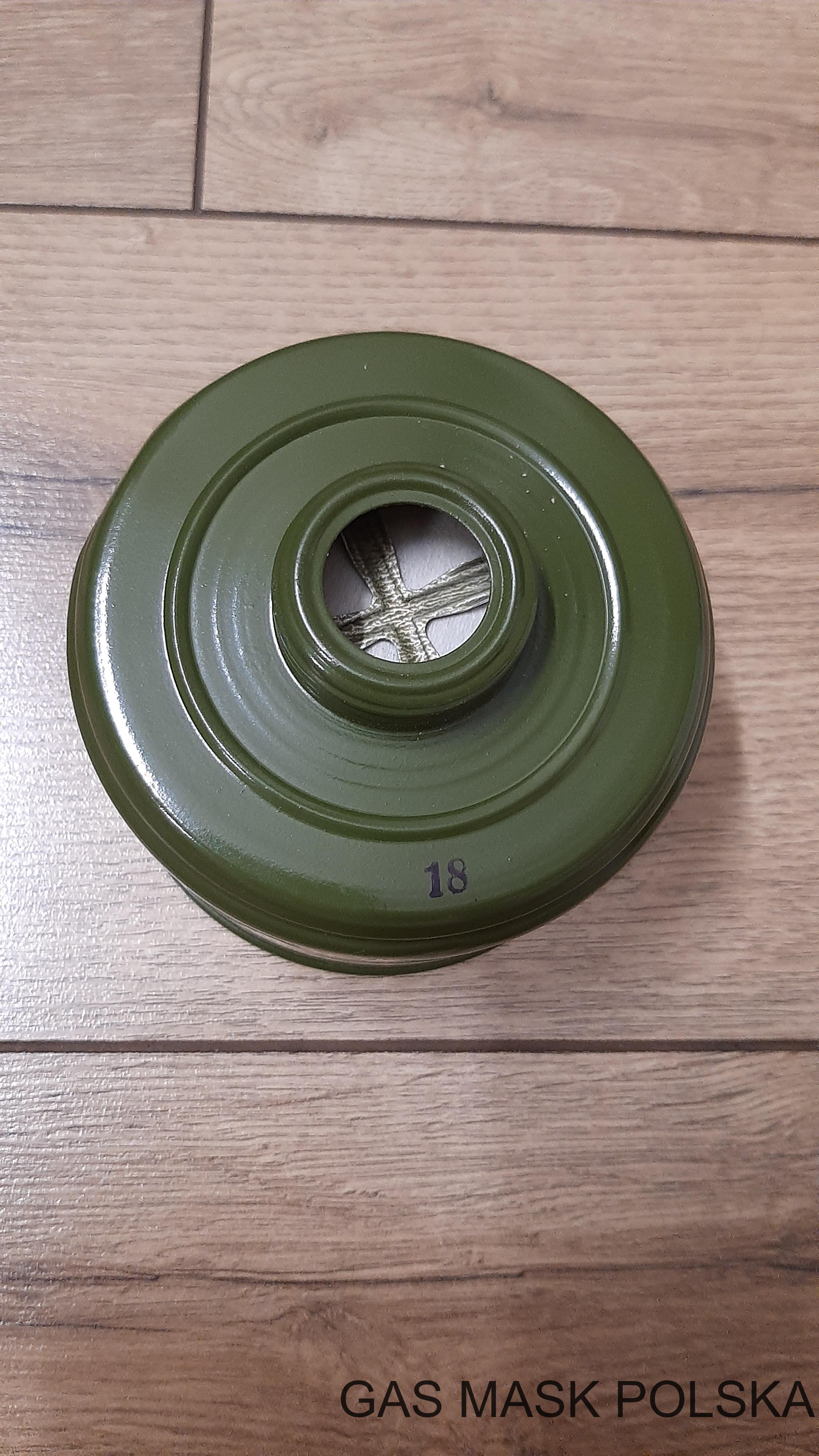

pochłaniacz MG - widok z góry

i
pochłaniacz

pochłaniacz MG - widok z dołu

i
SzMG

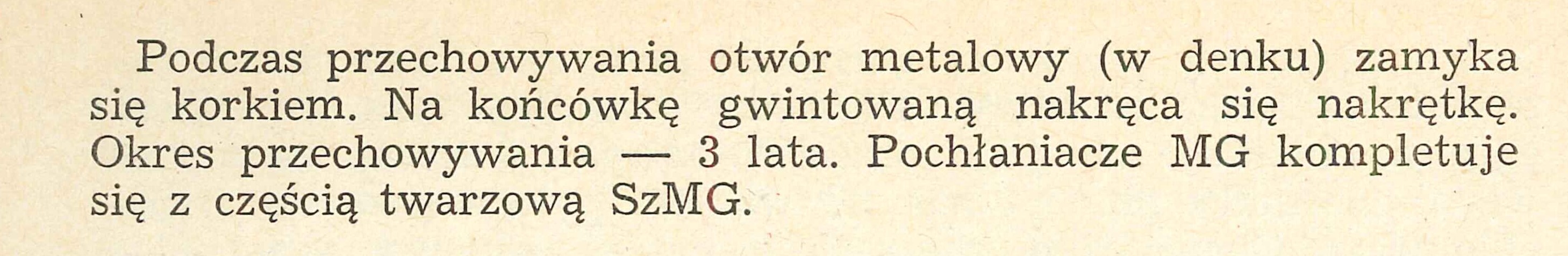

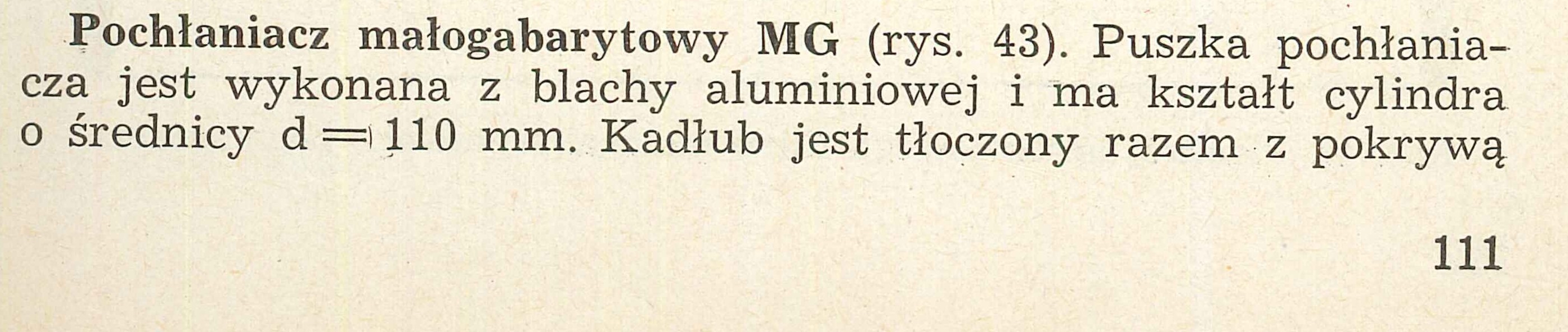

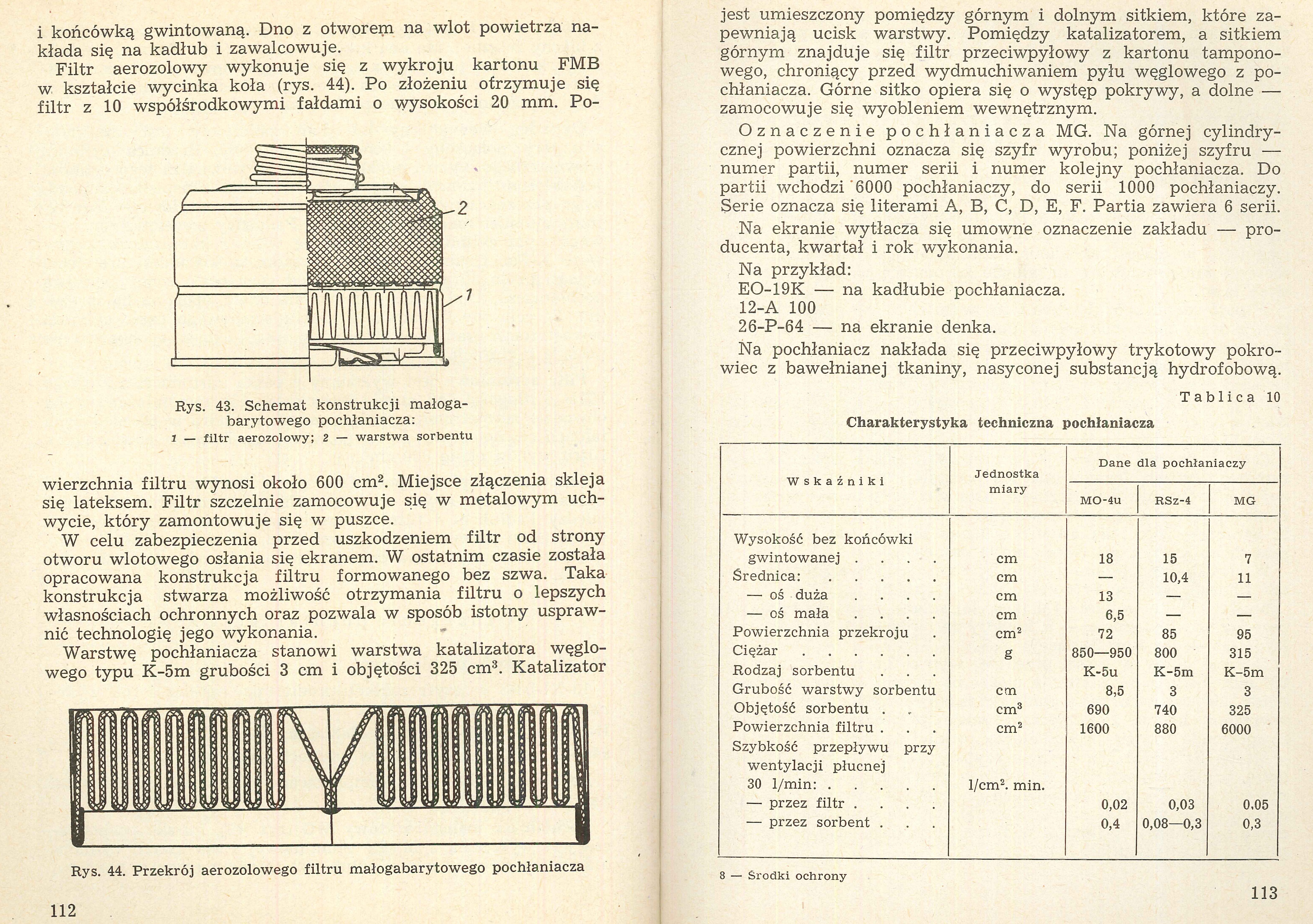

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
SzMG

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
SzMG

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

POKROWIEC NA POCHŁANIACZ

Pokrowiec na pochłaniacz wykonany jest z materiału w kolorze zielonym i jest impregnowany hydrofobową substancją.

pokrowiec

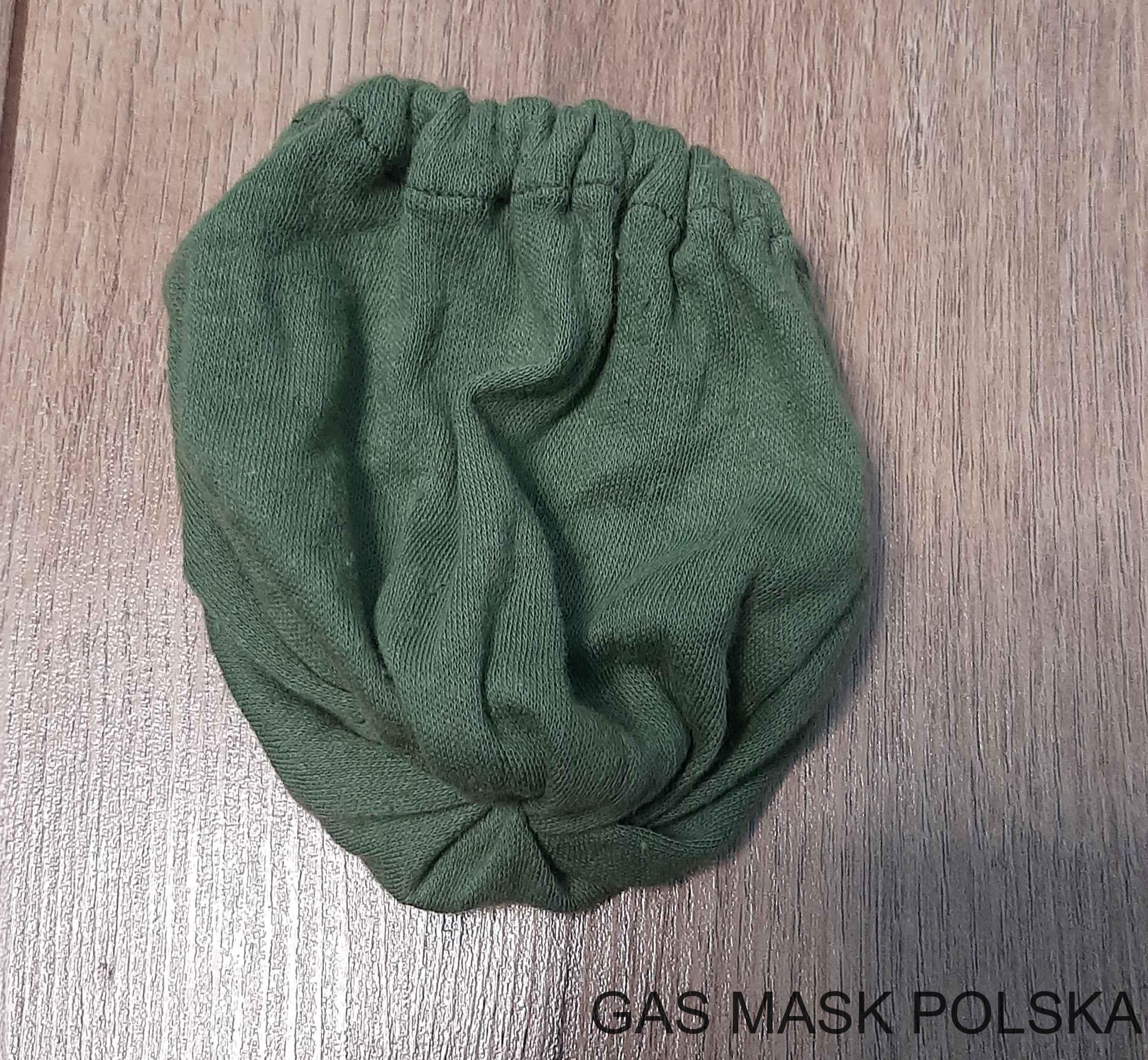

pokrowiec hydrofobowy na pochłaniacz

i
pokrowiec

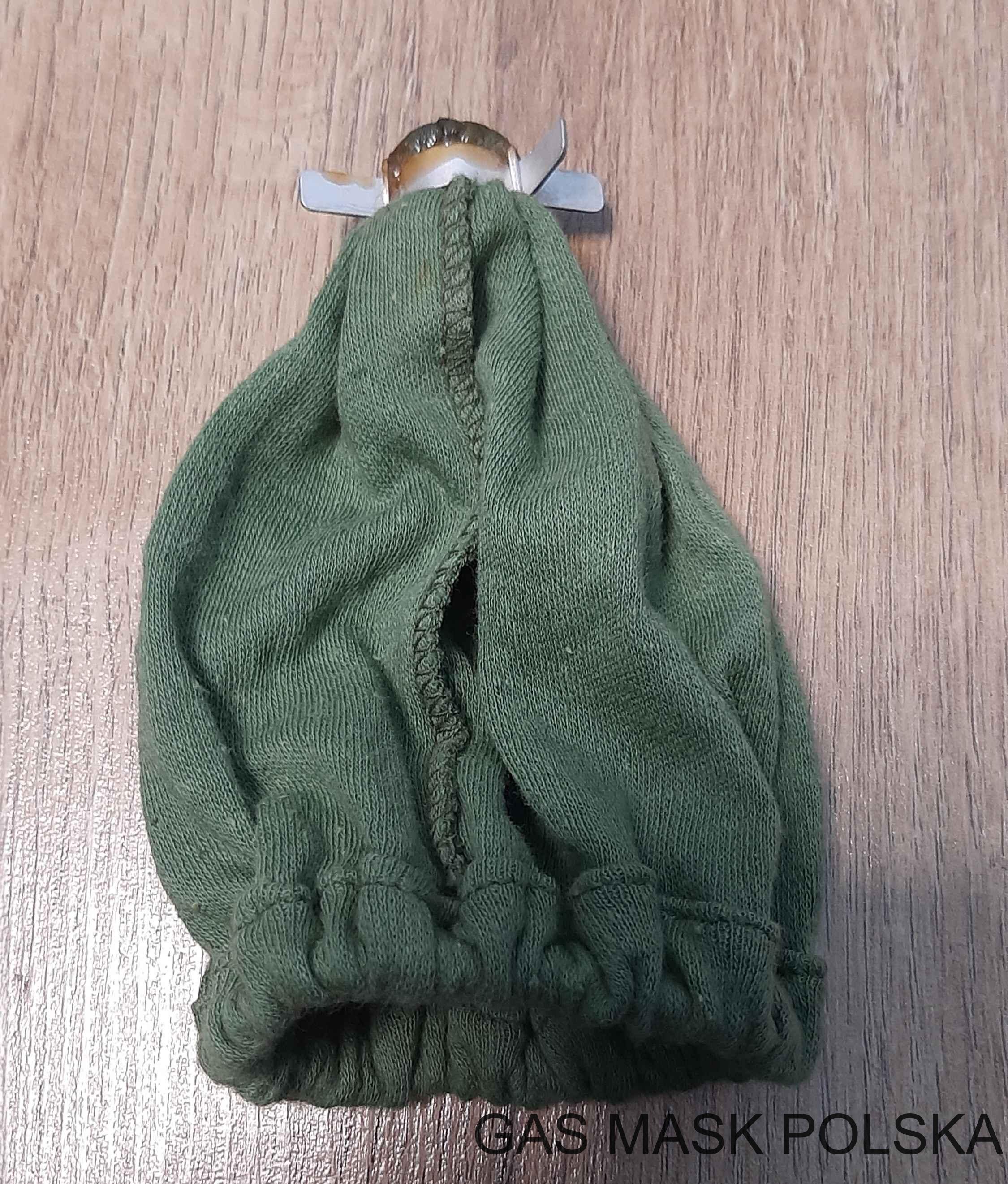

pokrowiec hydrofobowy na pochłaniacz - wywinięty

i

TORBA NOŚNA TYPU G

Torba nośna typu G występuje w co najmniej trzech wariantach, które prawdopodobnie były produkowane przez pewien okres równolegle względem siebie.

Wariant I

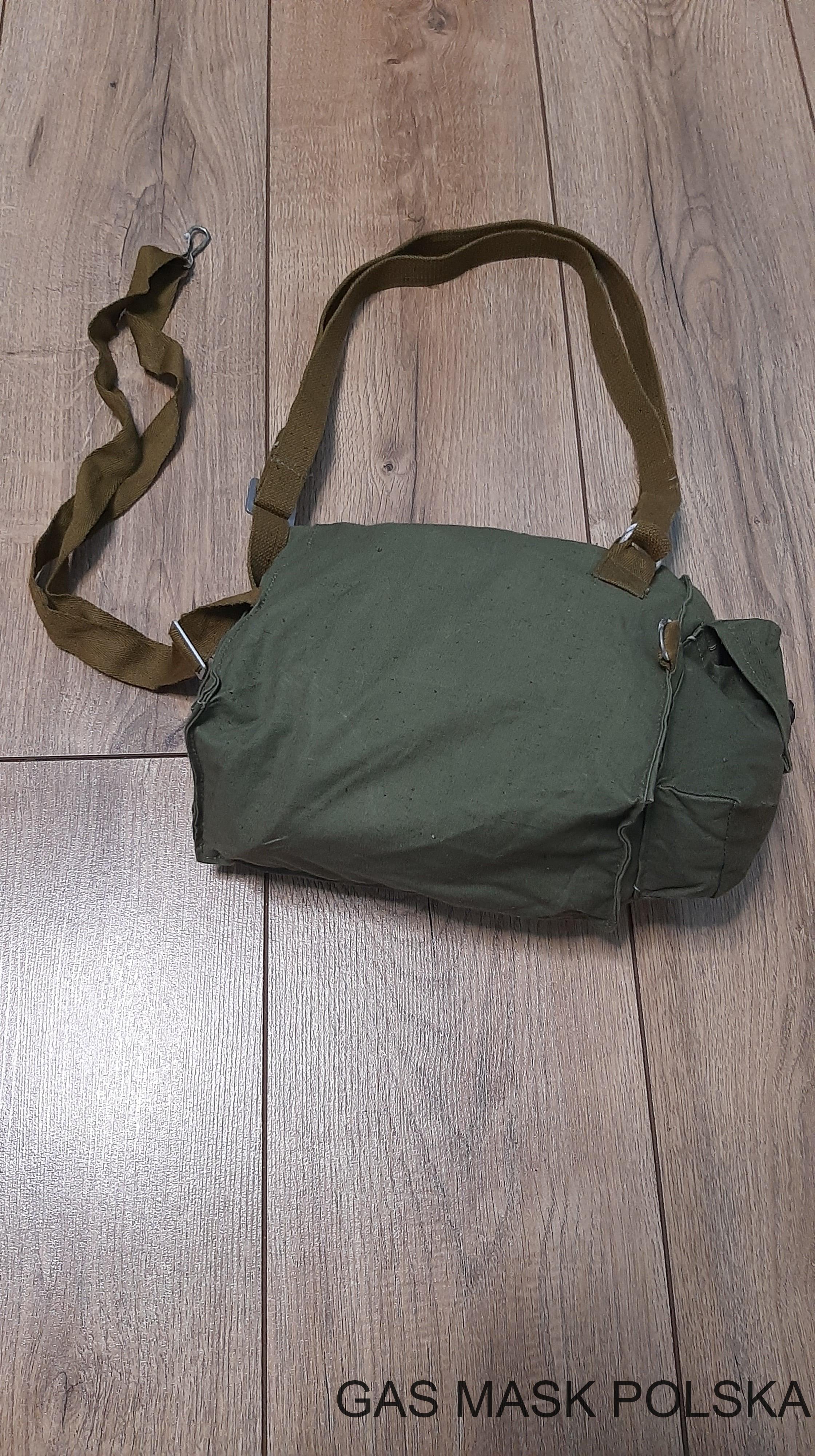

Pierwszy wariant wykonany jest z materiału w kolorze zielonym. Wyposażony jest pas nośny oraz pas biodrowy z karabińczykiem i d-ringiem. Torba zapinana jest na materiałowe paski z metalowym kołkowym zapięciem. Wnętrze torby nie jest podzielone na komory. Z zewnątrz przyszyte są dwie kieszenie.

torba

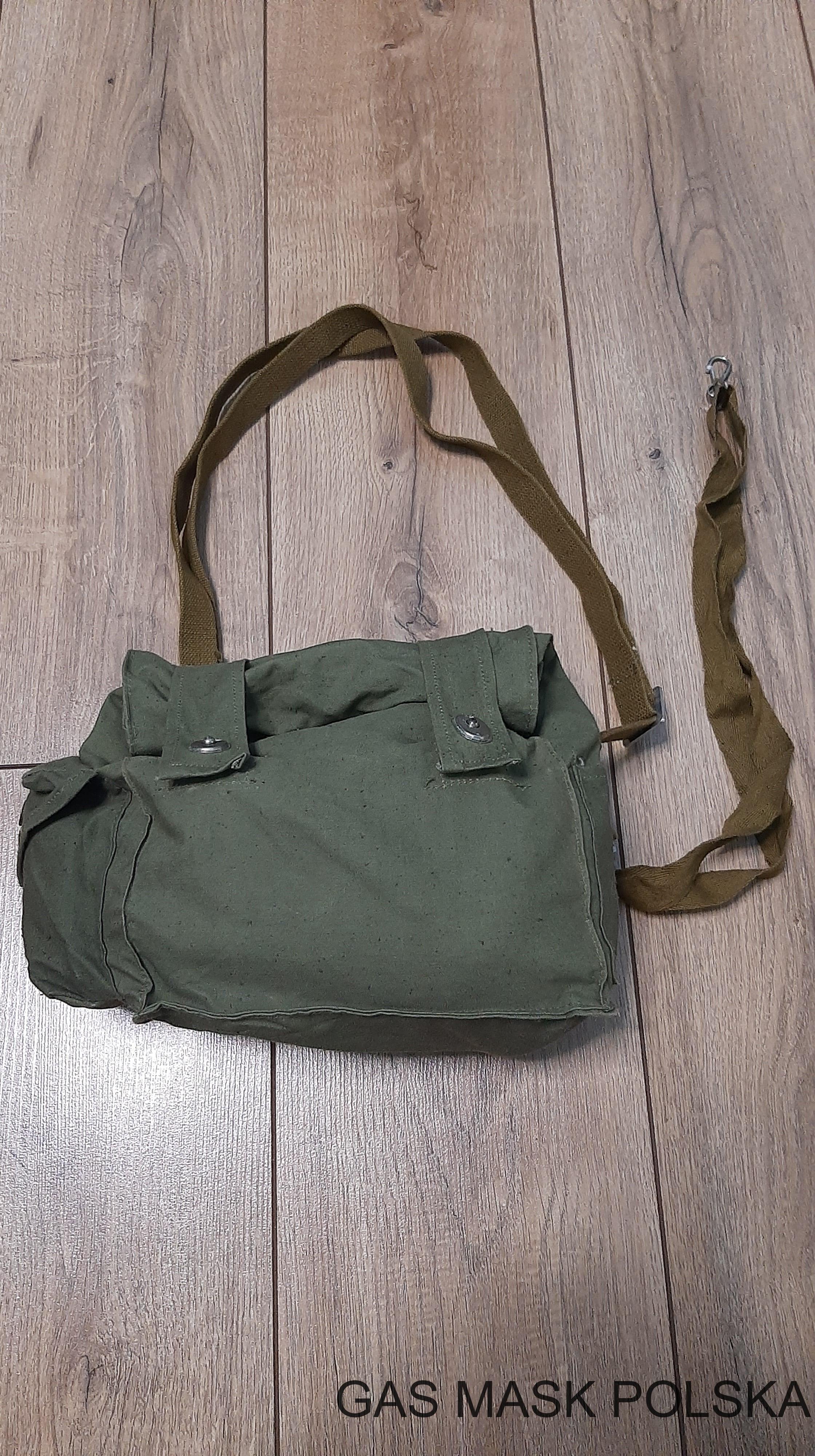

I wariant torby typu G - widok z przodu

i
torba

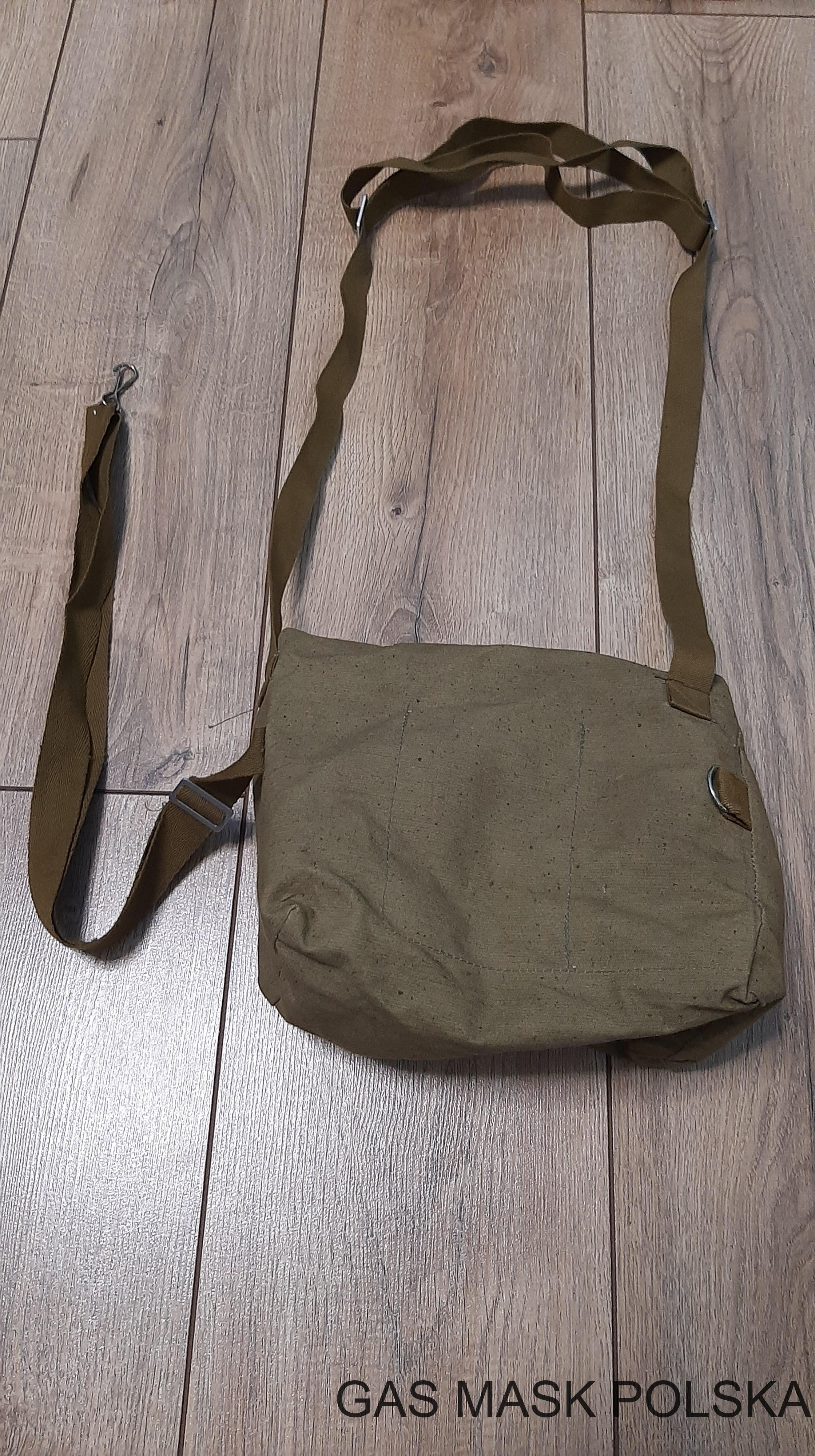

I wariant torby typu G - widok z tyłu

i
torba

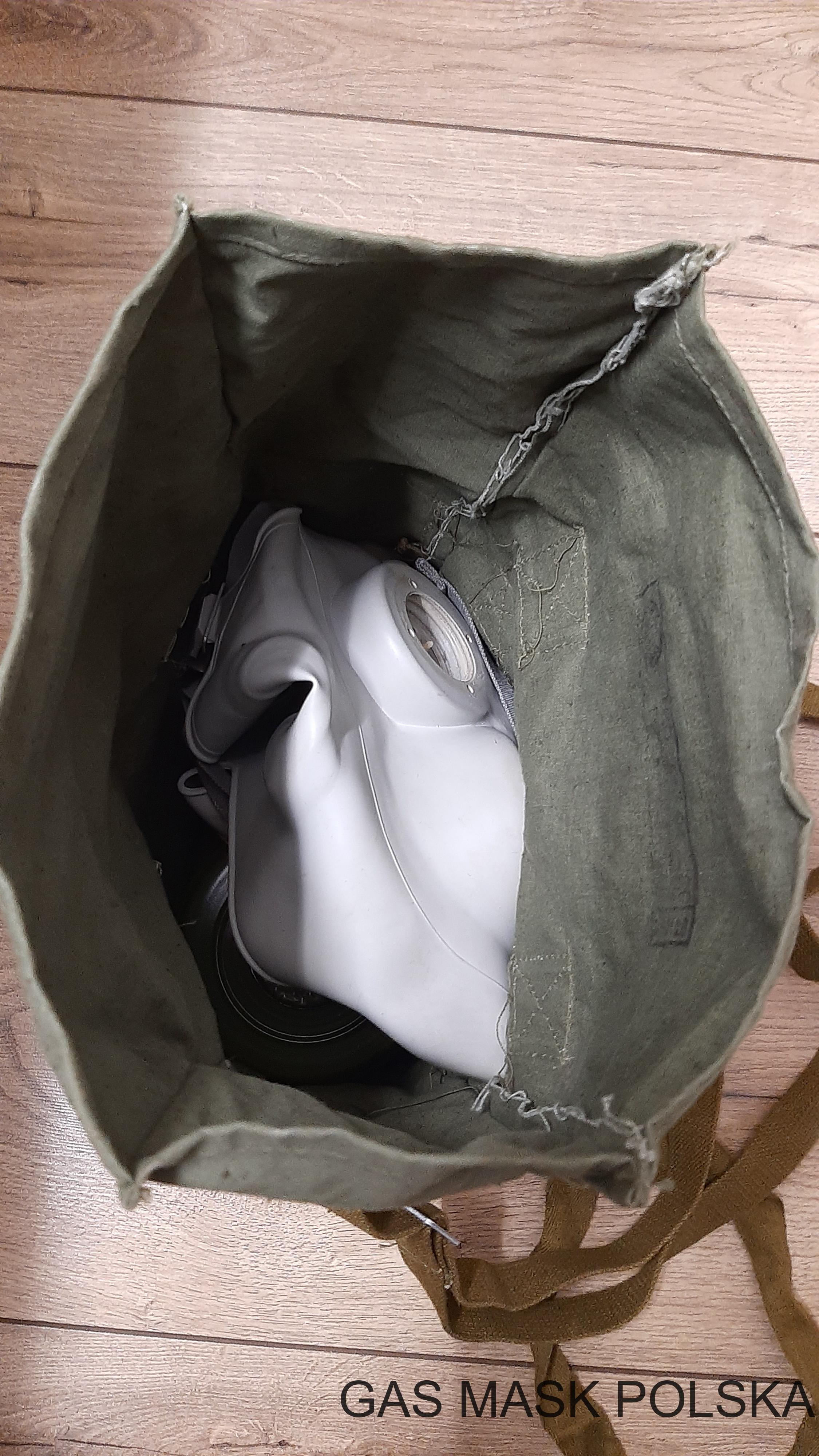

I wariant torby typu G - wnętrze

i

Wariant II

Drugi wariant torby typu G ma taką samą konstrukcję jak wariant pierwszy. Różni się od niego jedynie zapięciem oraz kolorem. Zapięcie występuje w postaci dwóch skórzanych pasków zapinanych na guziki. Kolor zmieniono na musztardowo-brązowy.

torba

I wariant torby typu G - widok z przodu

i

Wariant III

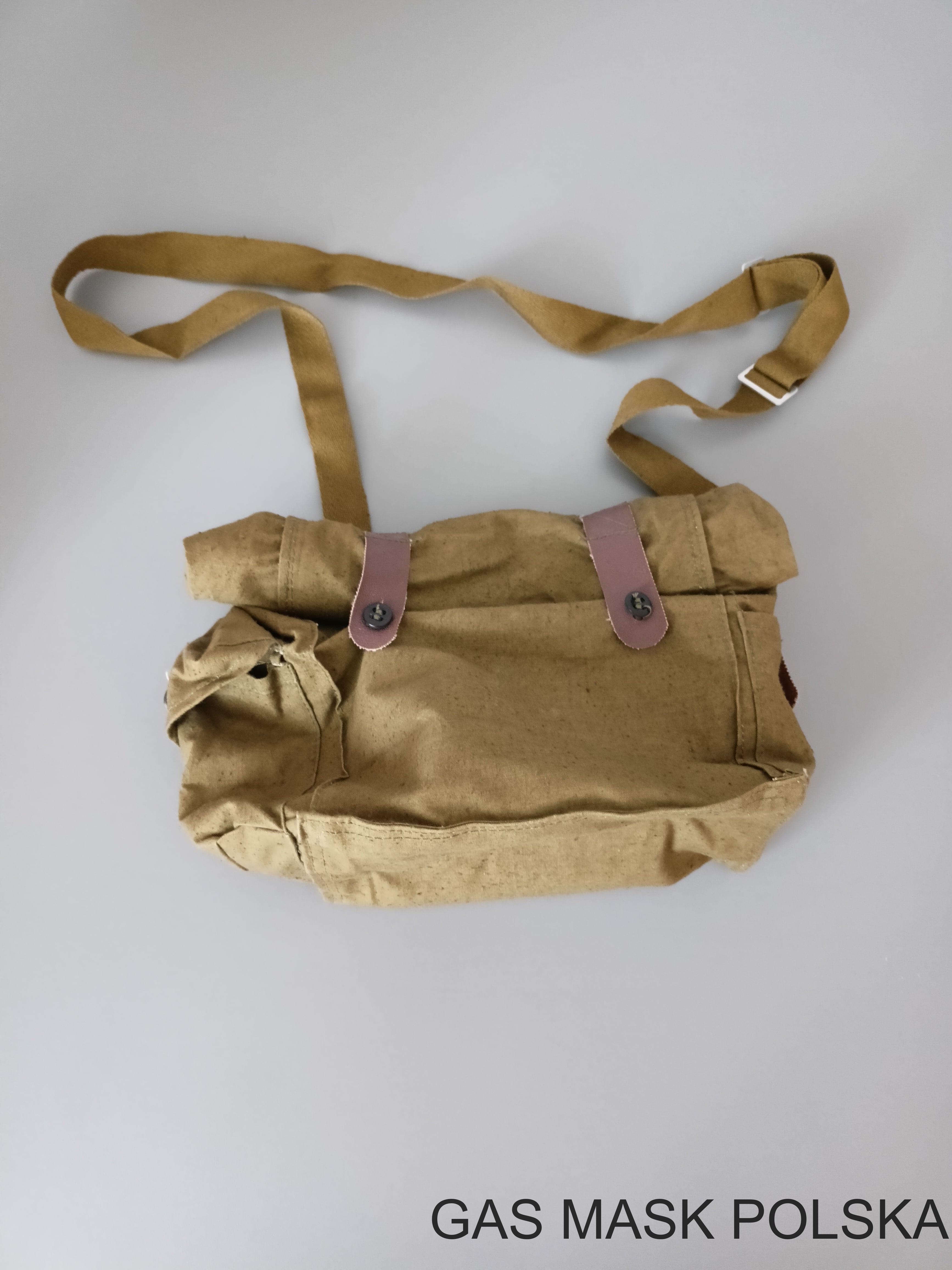

Trzeci wariant wykonany jest z materiału w kolorze musztardowo-brązowym. Wyposażony jest pas nośny oraz pas biodrowy z karabińczykiem i d-ringiem. Torba zapinana jest na skórzane paski i guziki. Wnętrze torby nie jest podzielone na komory, jednak znajdują się tam dwie kieszonki. Torba nie ma kieszeni zewnętrznych.

torba

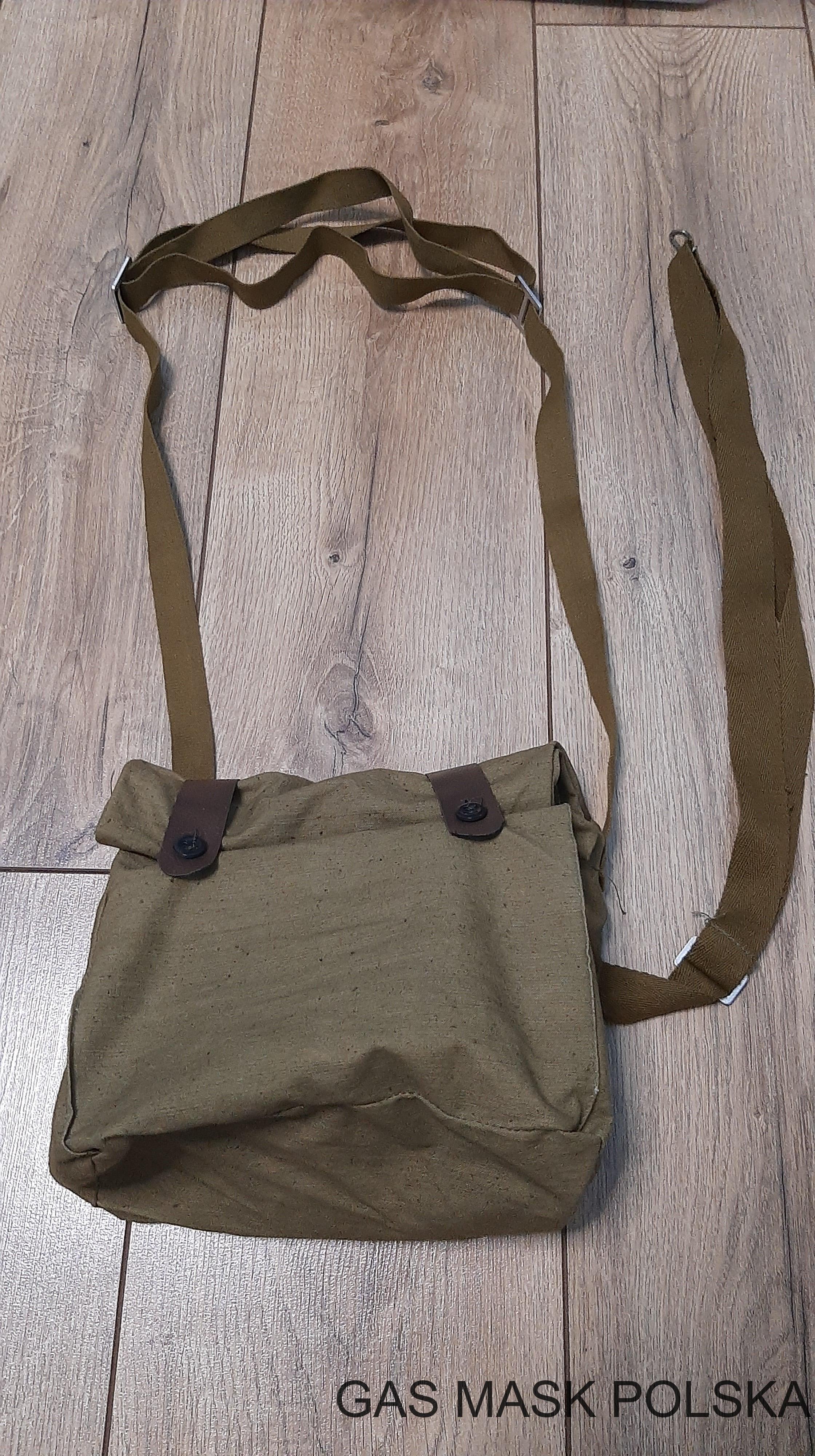

III wariant torby typu G - widok z przodu

i
torba

III wariant torby typu G - widok z tyłu

i
torba

III wariant torby typu G - wnętrze

i

Wariant IV

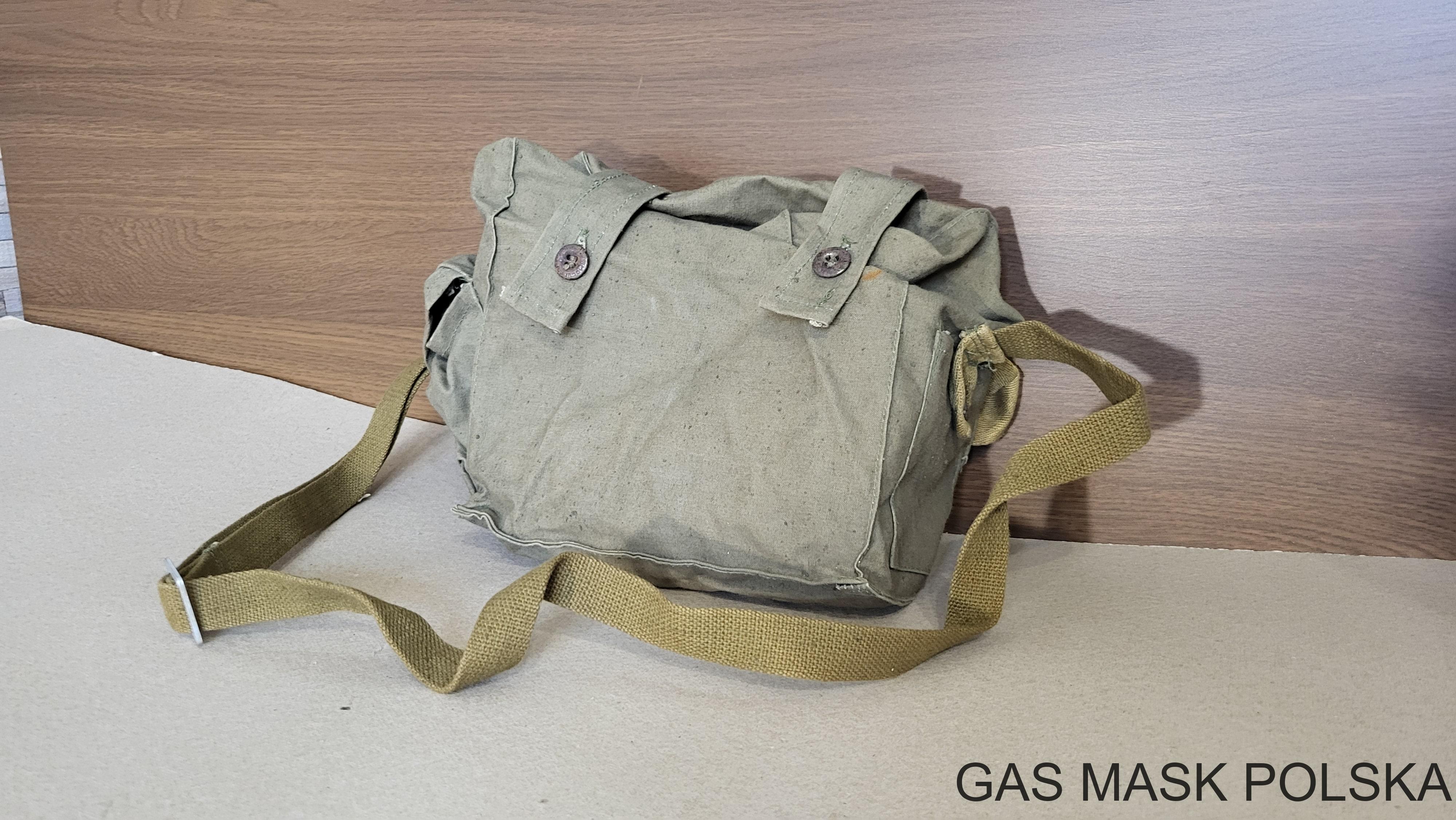

Czwarty wariant wykonany jest z materiału w kolorze khaki. Wyposażony jest pas nośny oraz pas biodrowy z karabińczykiem i d-ringiem. Torba zapinana jest na materiałowe paski i guziki. Wewnątrz torby znajduje się tylko jedna komora oraz dwie małe kieszenie. Na zewnątrz umieszczone są dwie kieszenie.

torba

IV wariant torby typu G - widok z przodu

i
torba

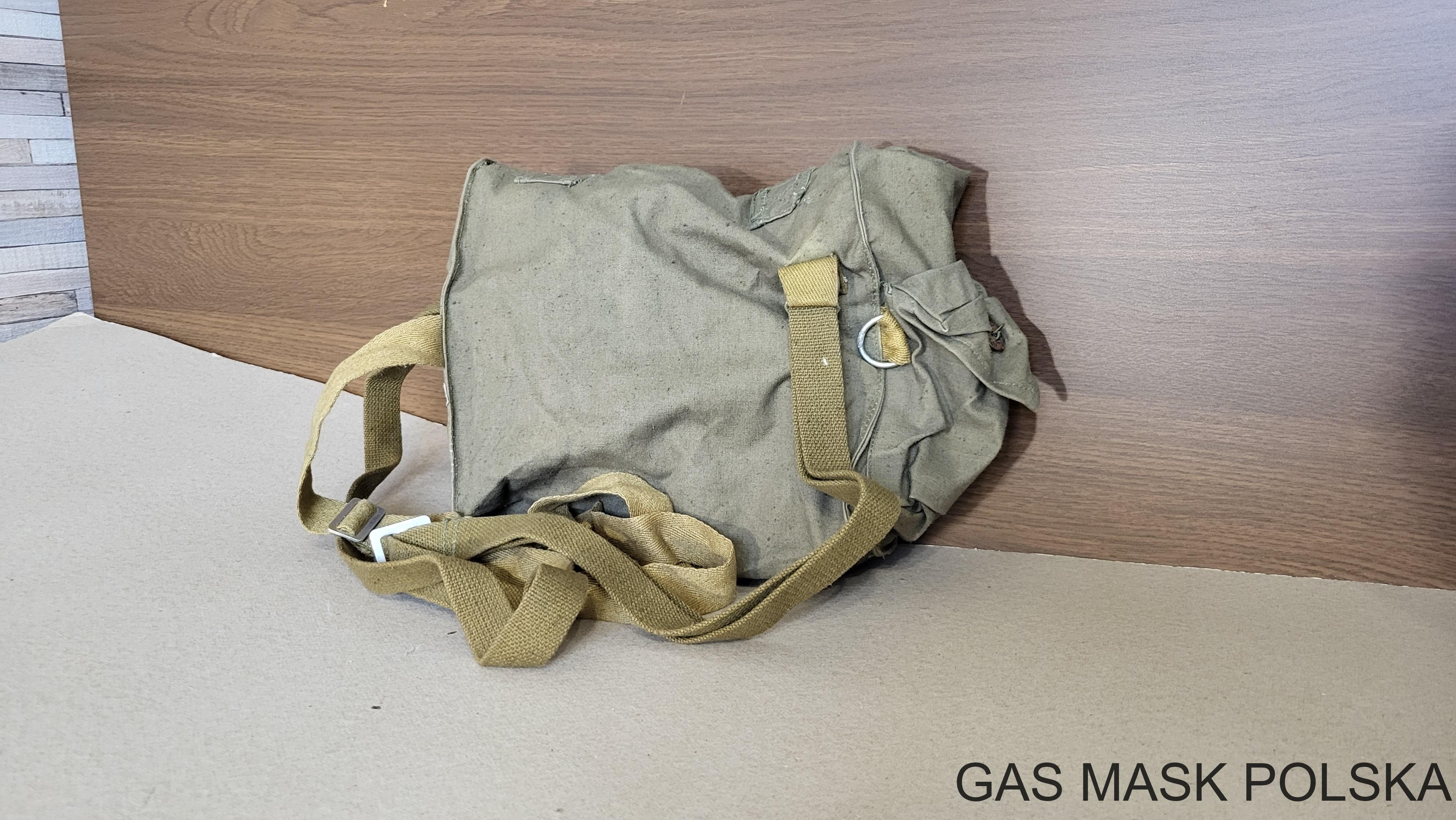

IV wariant torby typu G - widok z tyłu

i
