SzMS

SzMS to radziecka maska przeciwgazowa produkowana od końca lat 50-tych do bliżej nieokreślonego momentu w latach 90-tych. Przeznaczona była dla Sił Zbrojnych ZSRR oraz była eksportowana do NRD, Polski, Syrii oraz Wietnamu.

Maska ma konstrukcję kapturową. Wyposażona jest w dwa okrągłe wizjery ustawione na wprost oraz wydłużoną komorę zaworów z podwójnym zaworem wydechowym oraz ze złączem gwintowym Rd 40x4mm. Komora zaworów pomalowana jest na kolor brązowo-zielony, z przewagą jednego lub drugiego z odcieni, w zależności od padającego światła. Maska ma możliwość zamontowania wkładek przeciwpotnych. Obręcza zaciskowa wokół komory zaworów zabezpieczona jest prawdopodobnie metodą kadmowania.

Wersja I

Pierwsza wersja charakteryzuje się brakiem przetłoczenia wokół komory zaworów. Produkowana była po koniec lat 50-tych i tylko z białej gumy.

Wersja II

W drugiej wersji dodano przetłoczenie wokół komory zaworów. Produkowana była od początku lat 60-tych w wersji z białej oraz czarnej gumy.

Część twarzowa

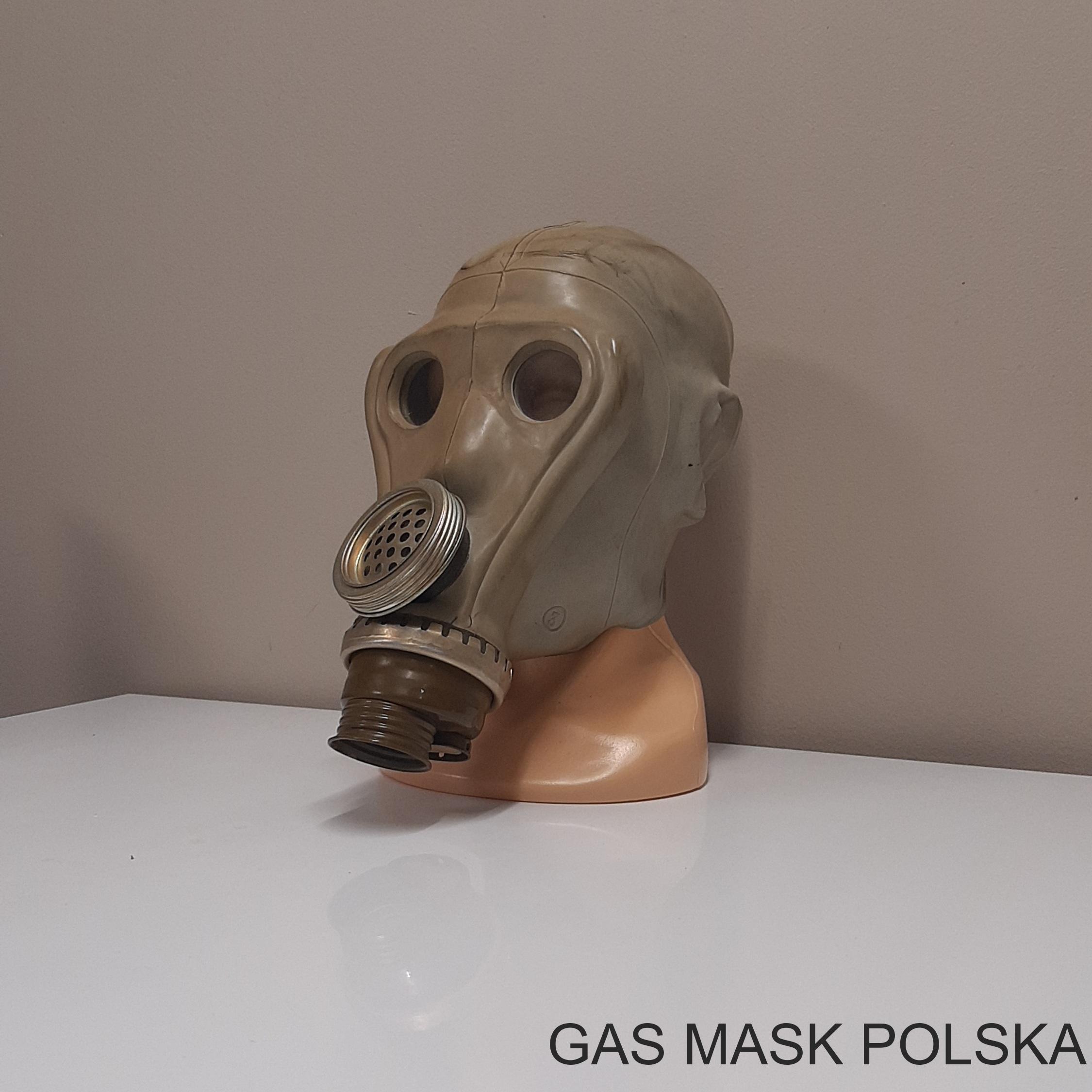

SzMS - wersja z białej gumy

i
Część twarzowa

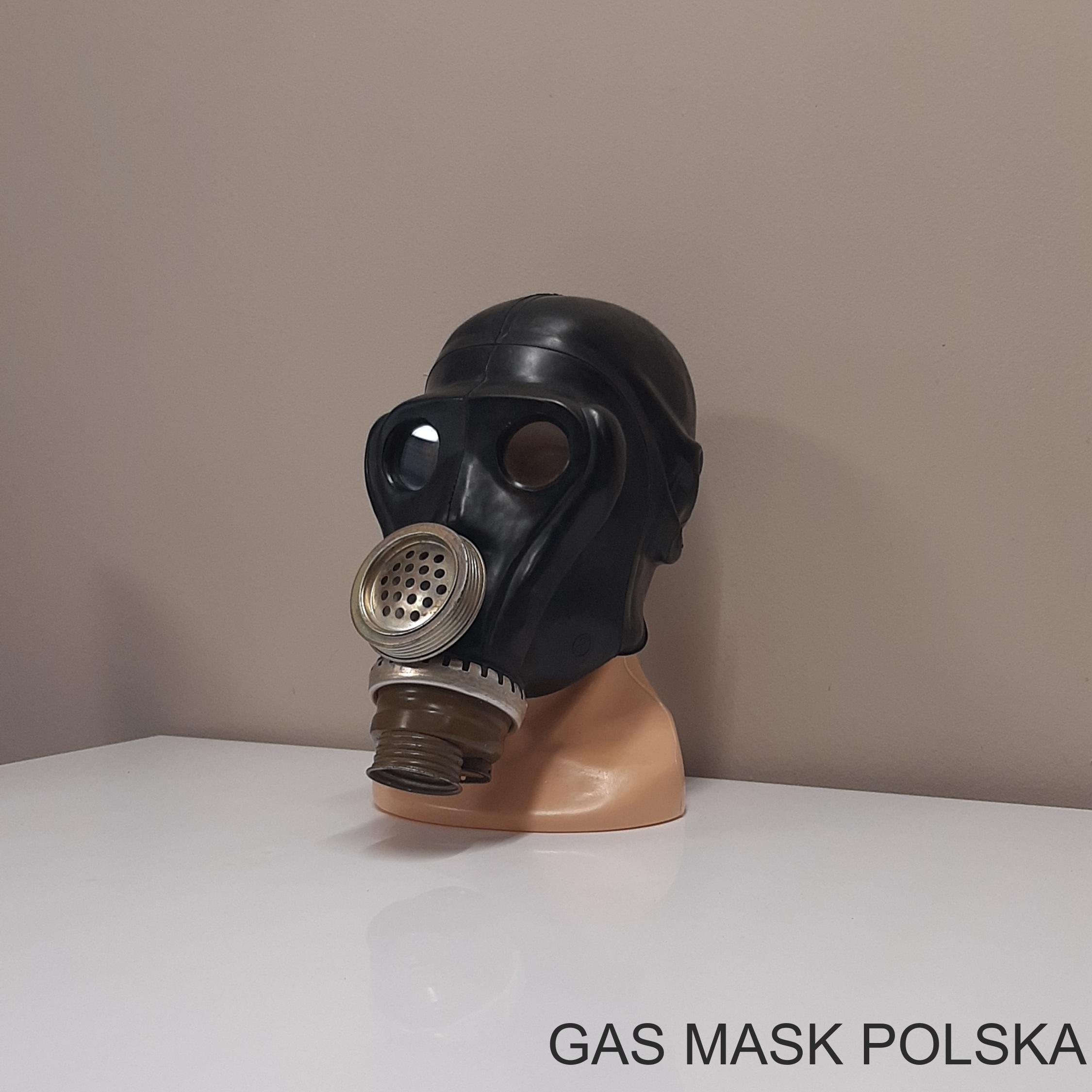

SzMS - wersja z czarnej gumy

i
Część twarzowa

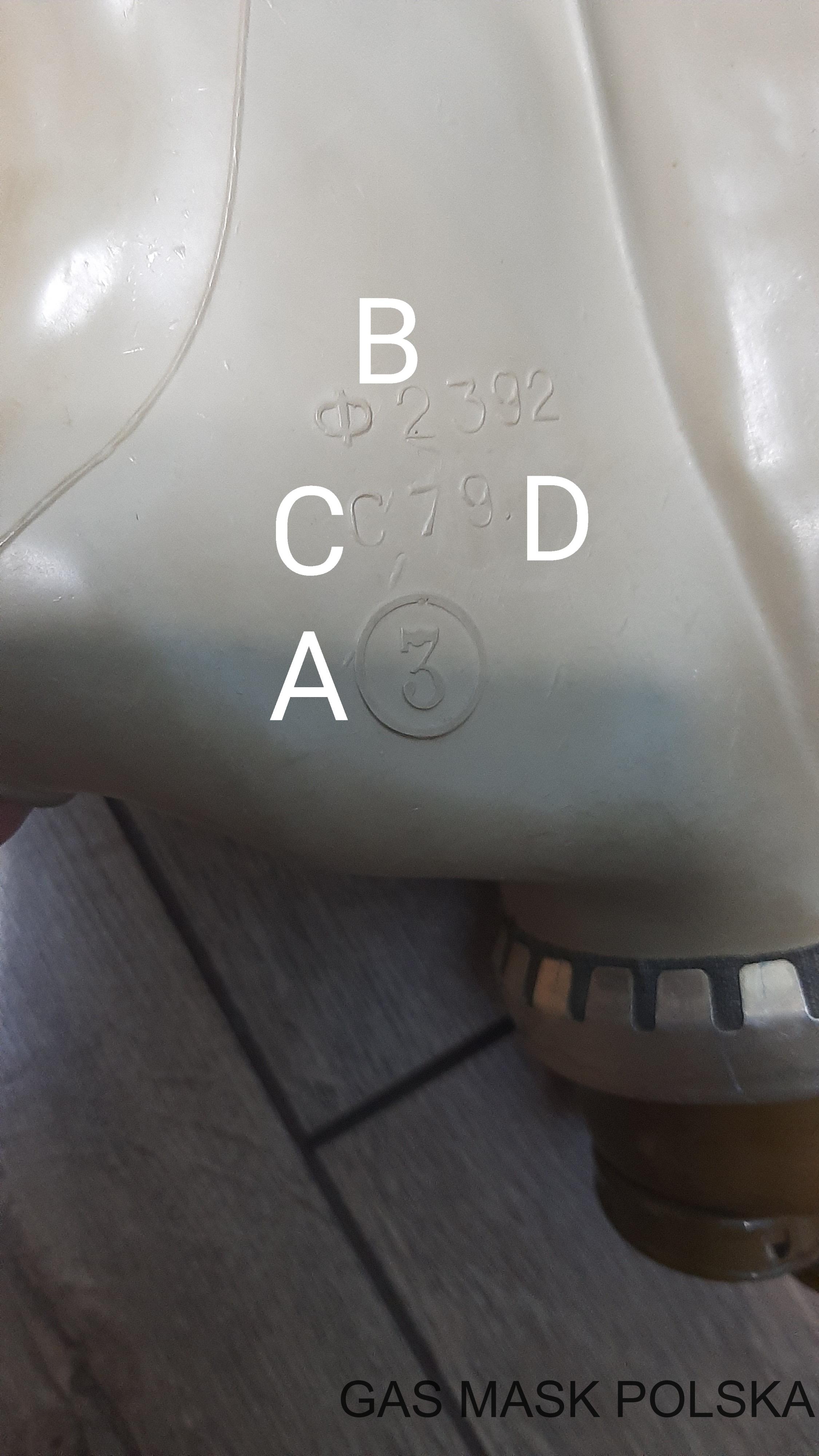

oznaczenia odlane na gumie: | A - rozmiar, B - numer formy, C - oznaczenie producenta gumy, D - rok i kwartał produkcji gumy

i
literatura

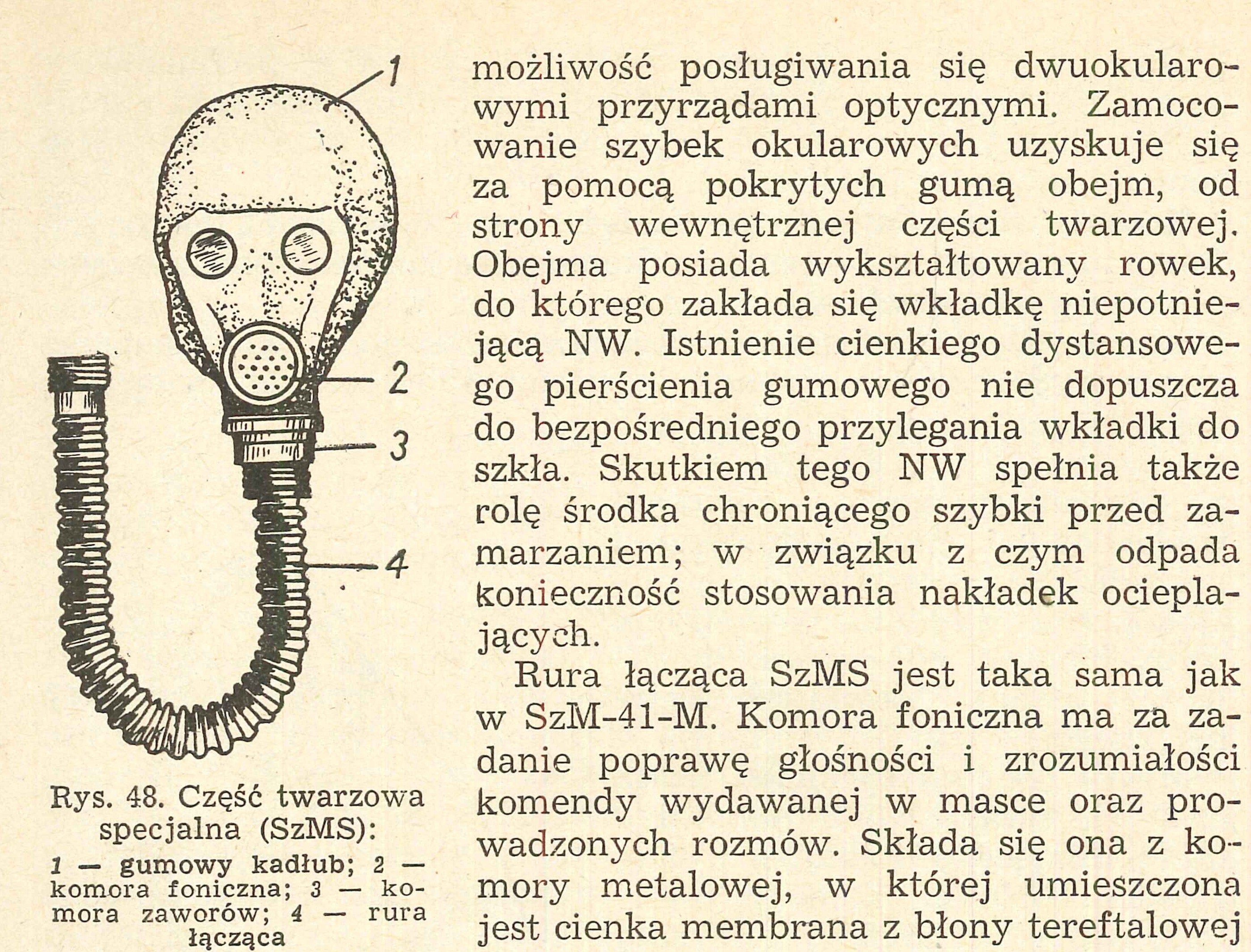

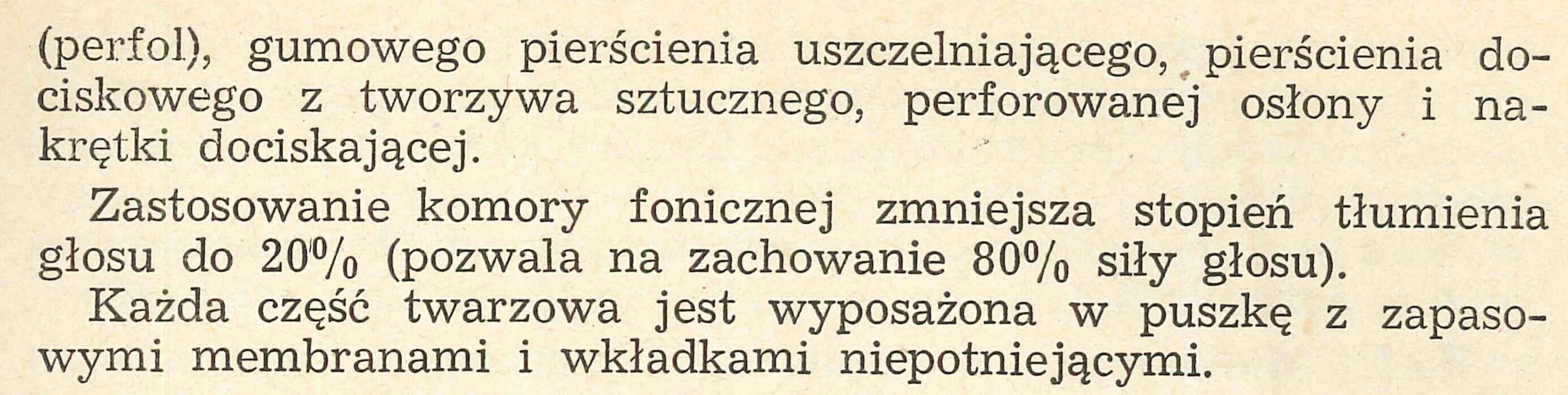

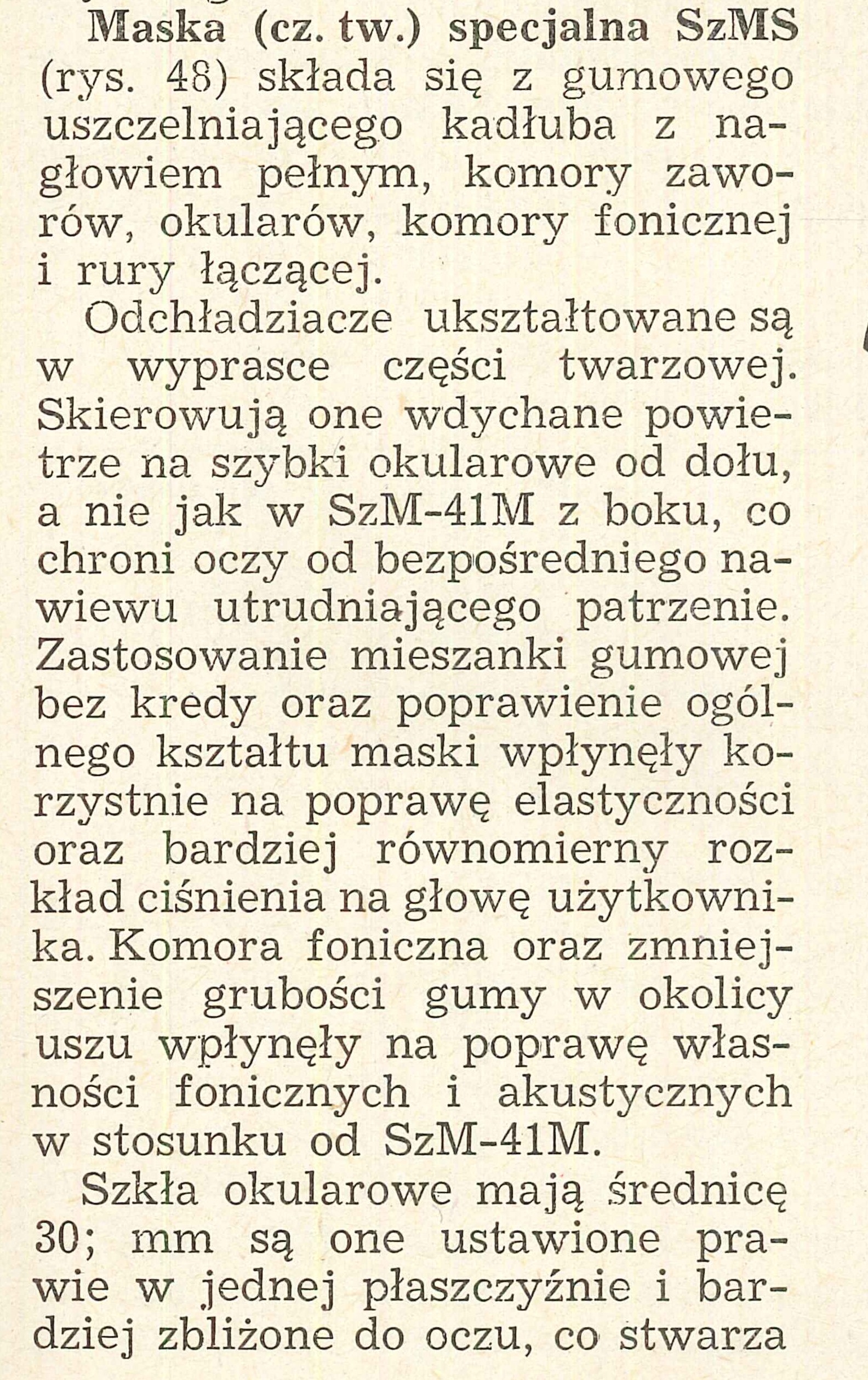

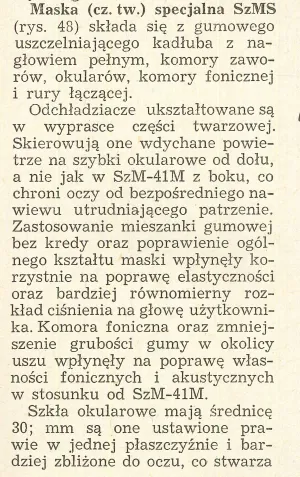

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

ZESTAW

SzMS był kompletowany w co najmniej dwóch zestawach - MO-4u oraz RSz-4. W NRD kompletowany był w zestawie RSch-4.

ZESTAW MO-4U

W skład zestawu MO-4u wchodzi: SzMS w wersji z białej gumy, wąż łączący, pochłaniacz MO-4u, torba nośna typu A, wkładki przeciwpotne i zapasowe membrany foniczne. Wyposażeniem dodatkowym jest indywidualny pakiet przeciwchemiczny.

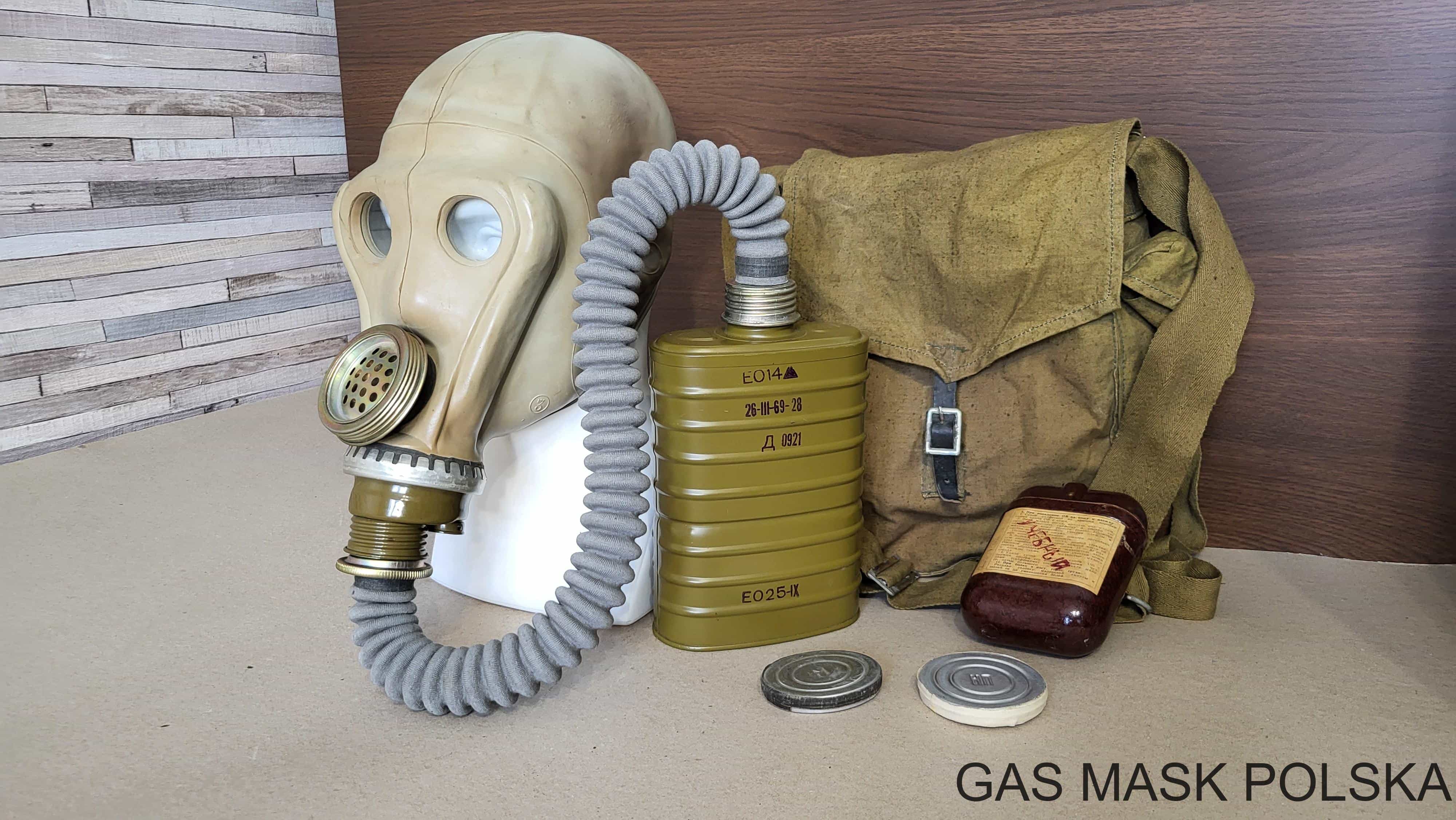

zestaw mo-4u

SzMS z białej gumy - zestaw z torbą nośną typu A (dla płaskich filtropochłaniaczy)

i

WĄŻ ŁĄCZĄCY

Wąż łączący wykonany jest z gumy w szarej otulinie bawełnianej i wyposażony jest w złącza gwintowe Rd 40x4mm. Złącza gwintowe zabezpieczono prawdopodobnie metodą kadmowania.

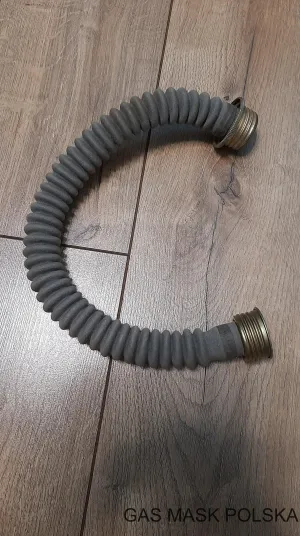

wąż łączący

wąż łączący

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

POCHŁANIACZ MO-4U

Pochłaniacz MO-4u jest rozwinięciem pochłaniacza MO-4. Opatrzony jest symbolem EO-12 lub EO-14. Ma kształt spłaszczonego walca z siedmioma karbami i przetłoczeniem pomięczy trzecim a czwartym karbem (licząc od dołu). W dolnej połowie pochłaniacza umieszczony jest filtr aerozolowy w postaci kartonu filtracyjnego WMT-5, a w górnej pochłaniacz w postaci sorbentu K-5u.

Pochłaniacz MO-4u był masowo kopiowany w innych państwach po wschodniej stronie żelaznej kurtyny: polski EO-14 i BSS-MO-4u, bułgarski BSS-MO-4u, czechosłowacki BSS-MO-4u, węgierski 60M, rumuński pochłaniacz do maski Model 58 oraz chiński Typ 59.

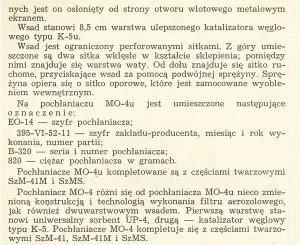

literatura

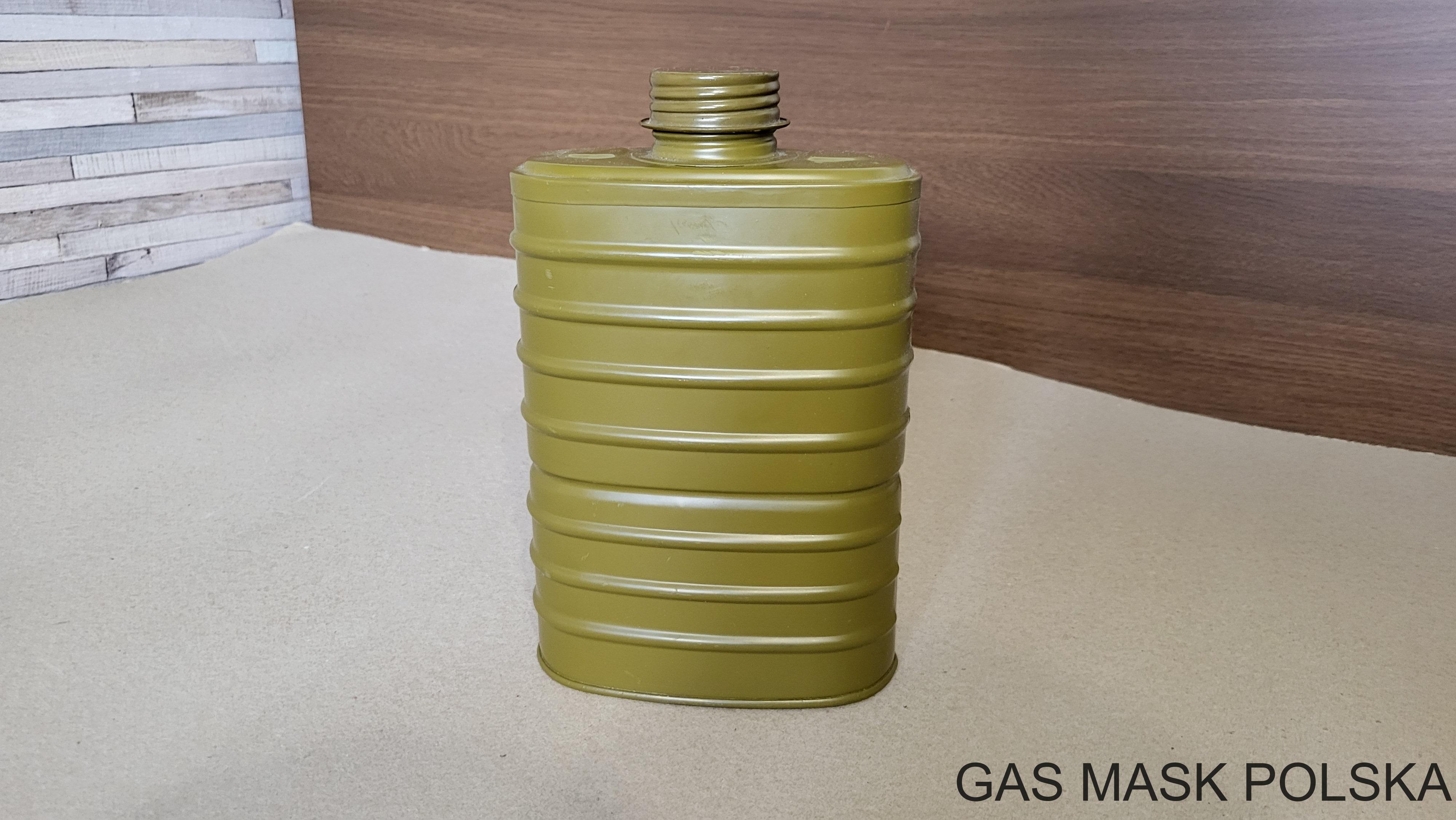

pochłaniacz MO-4u - widok z przodu

i
literatura

pochłaniacz MO-4u - widok z tyłu

i
literatura

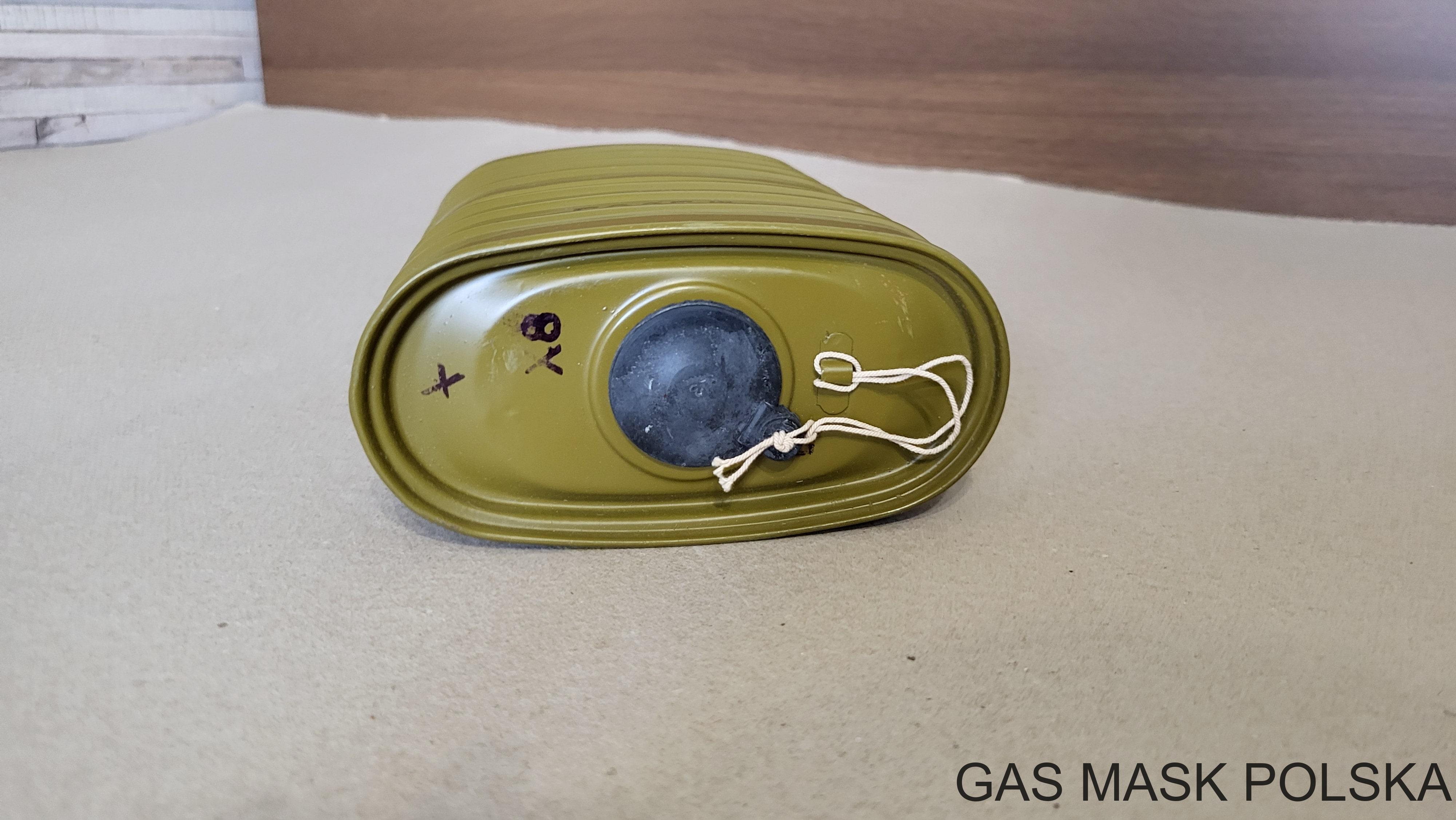

pochłaniacz MO-4u - widok z dołu

i
literatura

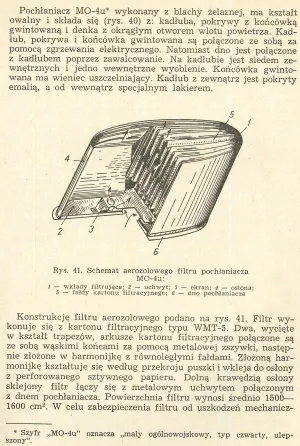

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

TORBA NOŚNA TYPU A

Torba nośna typu A wykonana jest z materiału. Wyposażona jest w pas nośny oraz pas biodrowy z karabińczykiem i d-ringiem. Klapa główna zapinana jest na pasek skórzany z klamrą. Wewnątrz torba podzielona jest na trzy komory. W komorze na pochłaniacz znajdują się taśmy zapobiegające wysunięciu się pochłaniacza, a na jej dnie - drewniane klocki. Z zewnątrz przyszyta jest kieszeń.

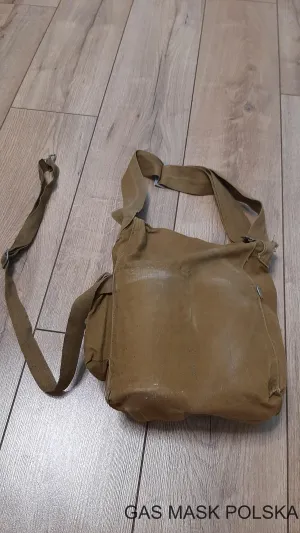

torba

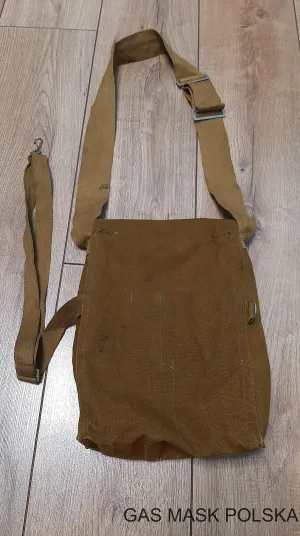

torba typu A - widok z przodu

i
torba

torba typu A - widok z tyłu

i

ZESTAW RSZ-4

W skład zestawu RSz-4 wchodzi: SzMS, wąż łączący, pochłaniacz RSz-4, torba nośna typu A lub torba nośna dwukomorowa oraz wkładki przeciwpotne i zapasowe membrany foniczne. Wyposażeniem dodatkowym jest indywidualny pakiet przeciwchemiczny.

zestaw

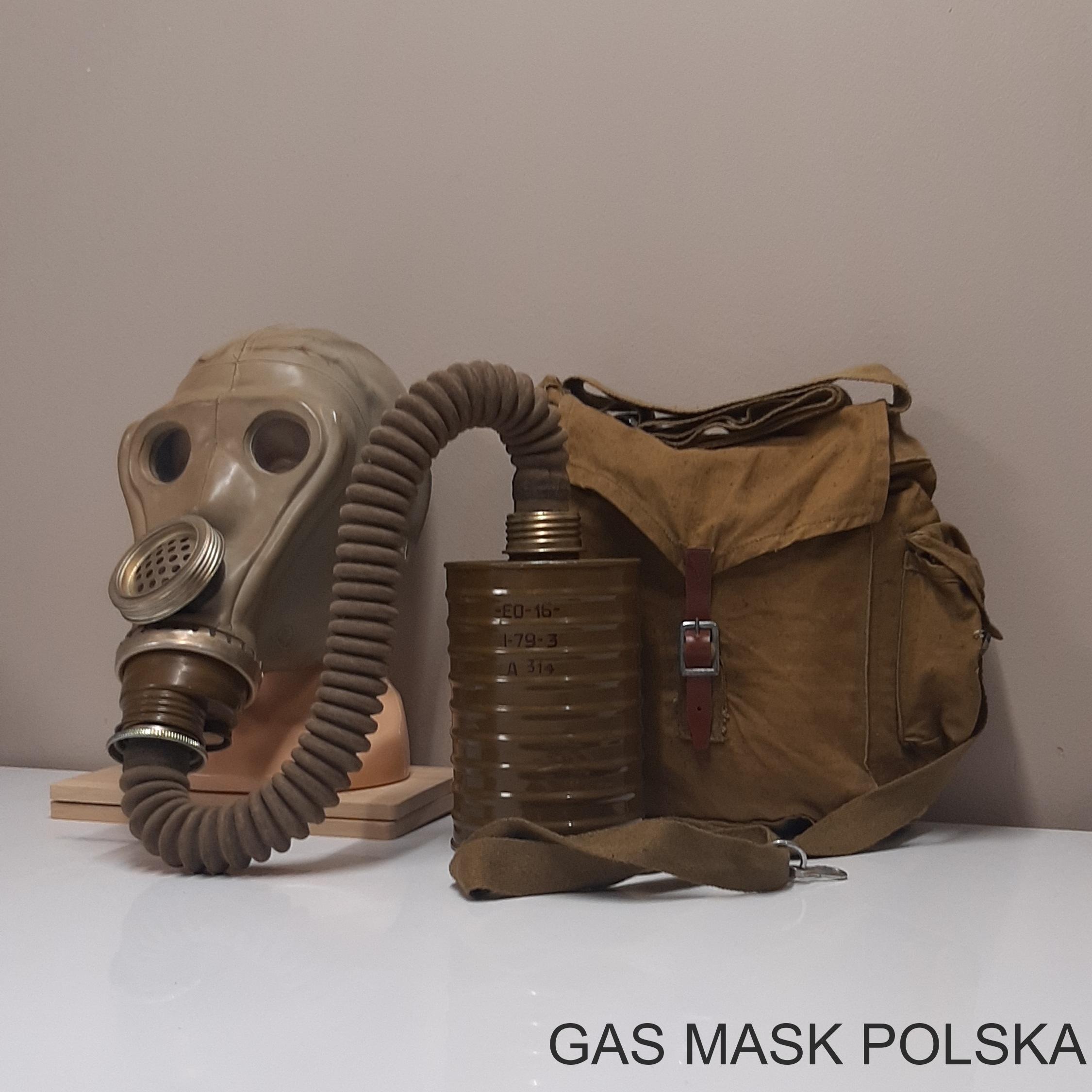

SzMS z białej gumy - zestaw z trójkomorową torbą nośną typu A

i
zestaw

SzMS z białej gumy - zestaw z dwukomorową torbą nośną typu A

i
zestaw

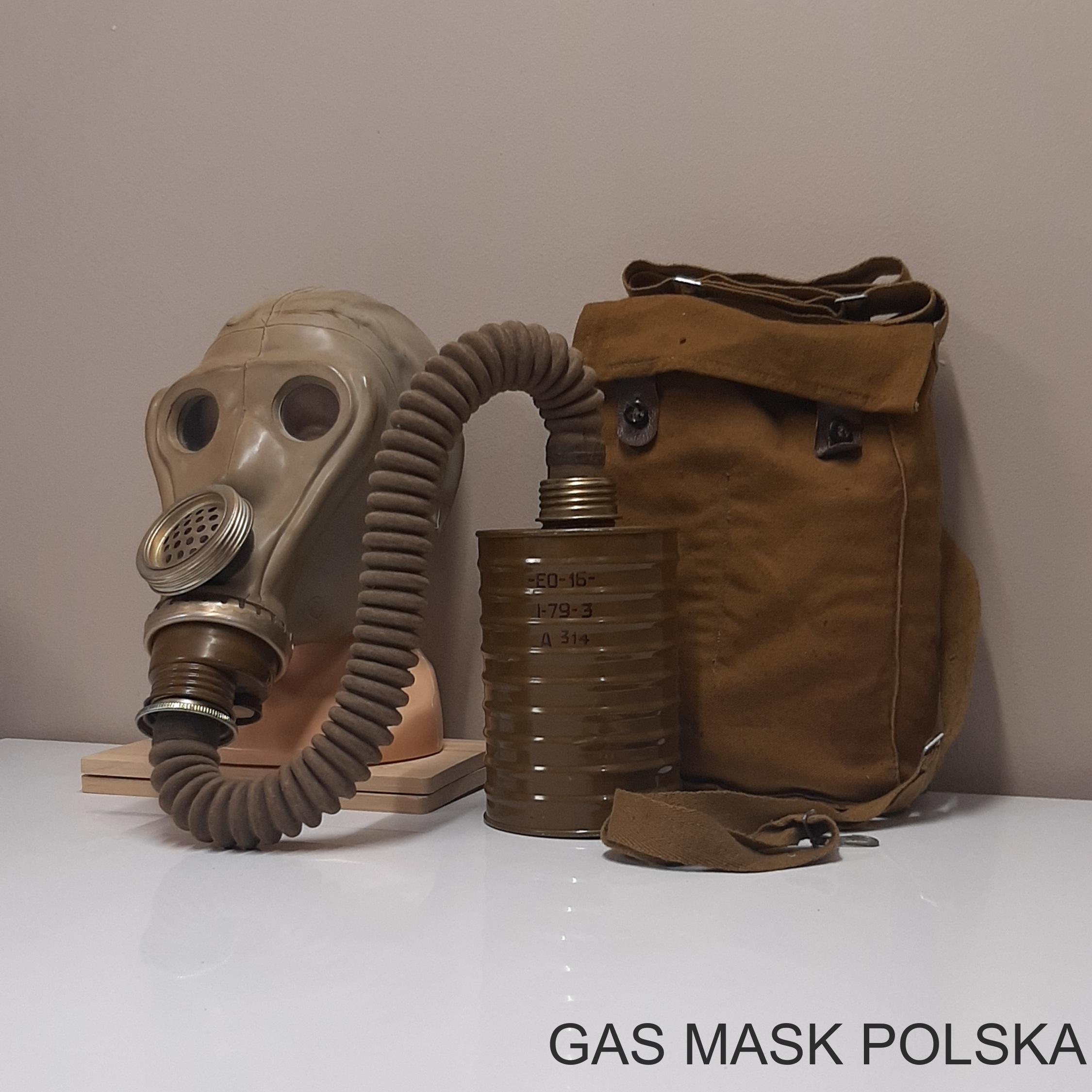

SzMS z białej gumy - zestaw z torbą nośną z podwójnym zapięciem

i
zestaw

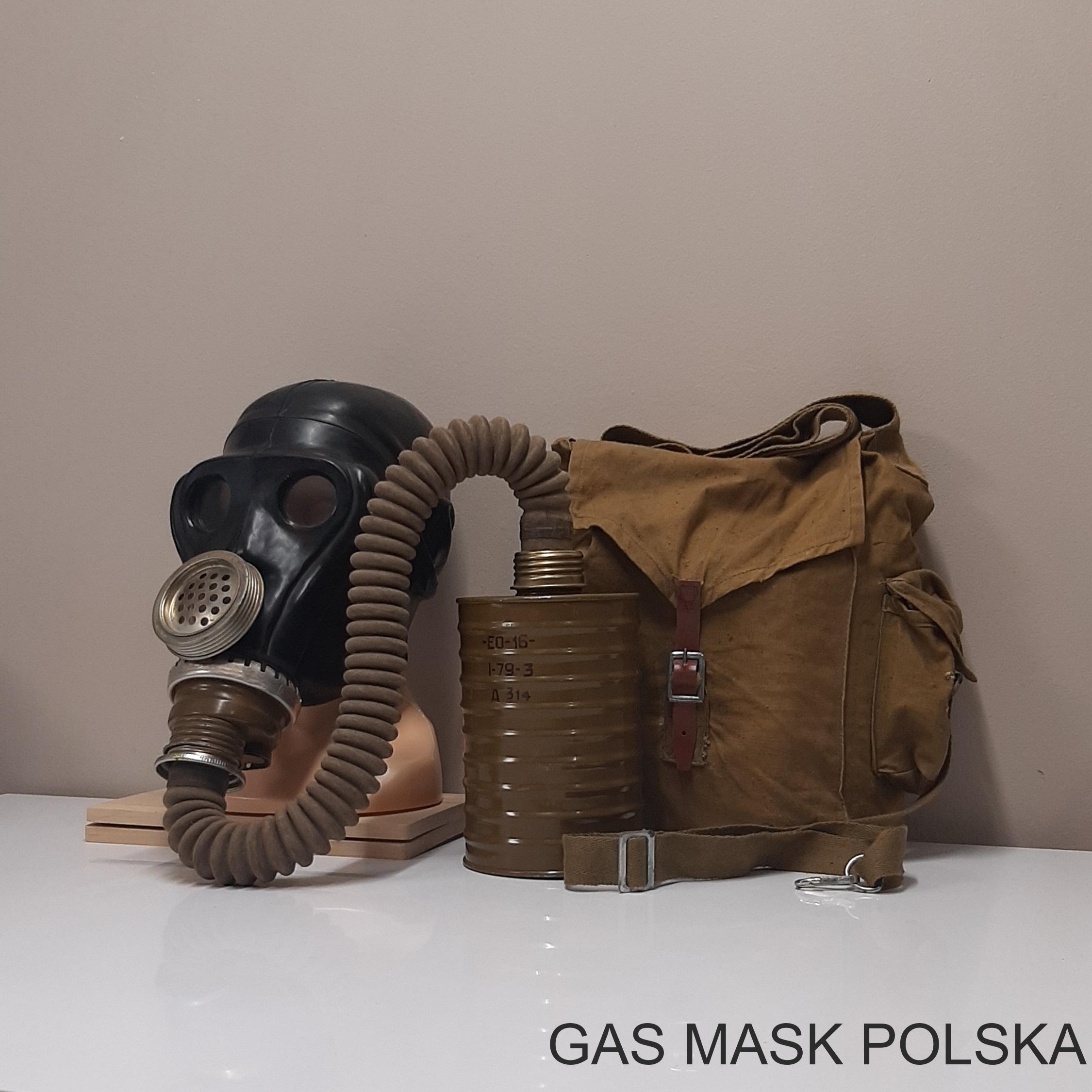

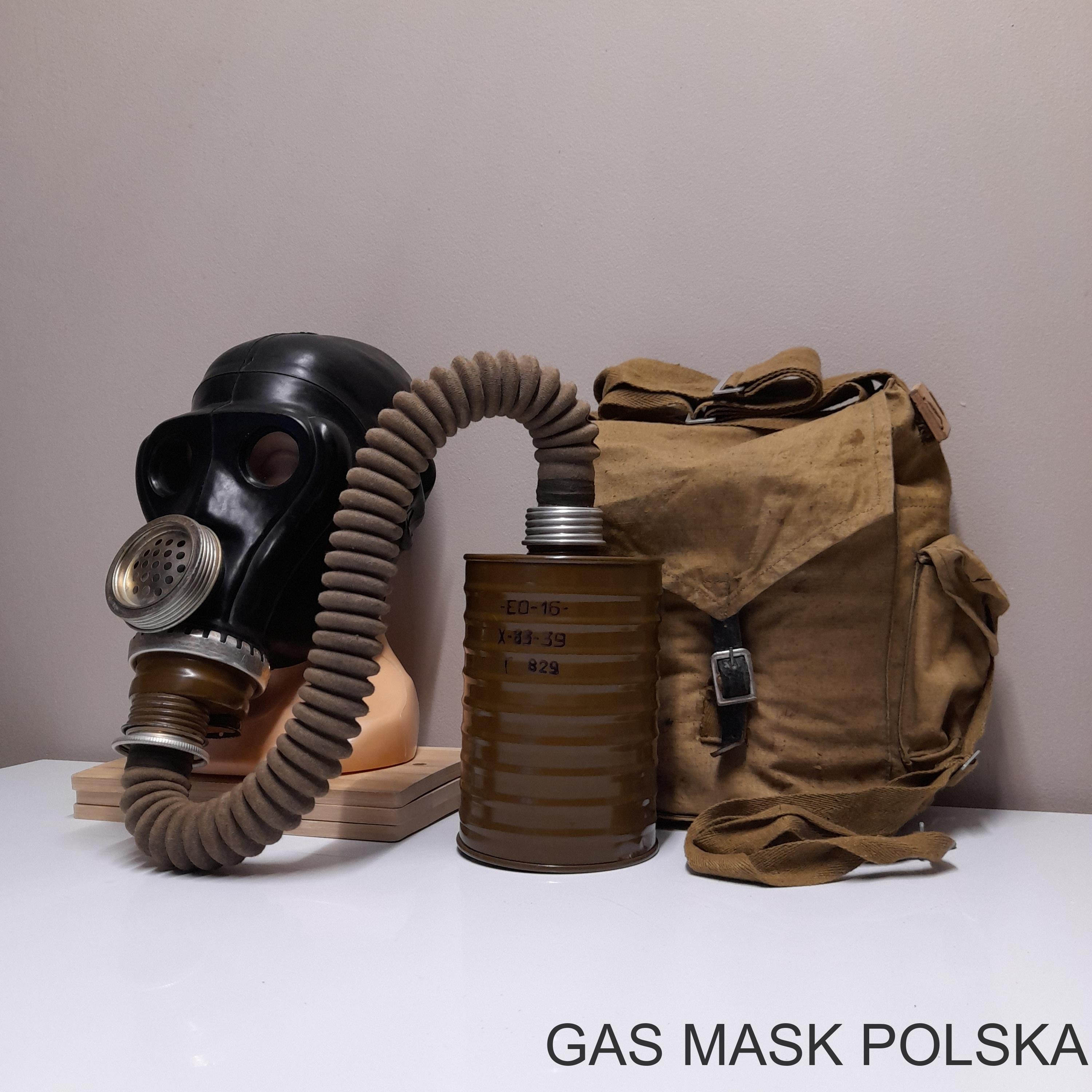

SzMS z czarnej gumy - zestaw z trójkomorową torbą nośną typu A

i
zestaw

SzMS z czarnej gumy - zestaw z dwukomorową torbą nośną typu A

i
zestaw

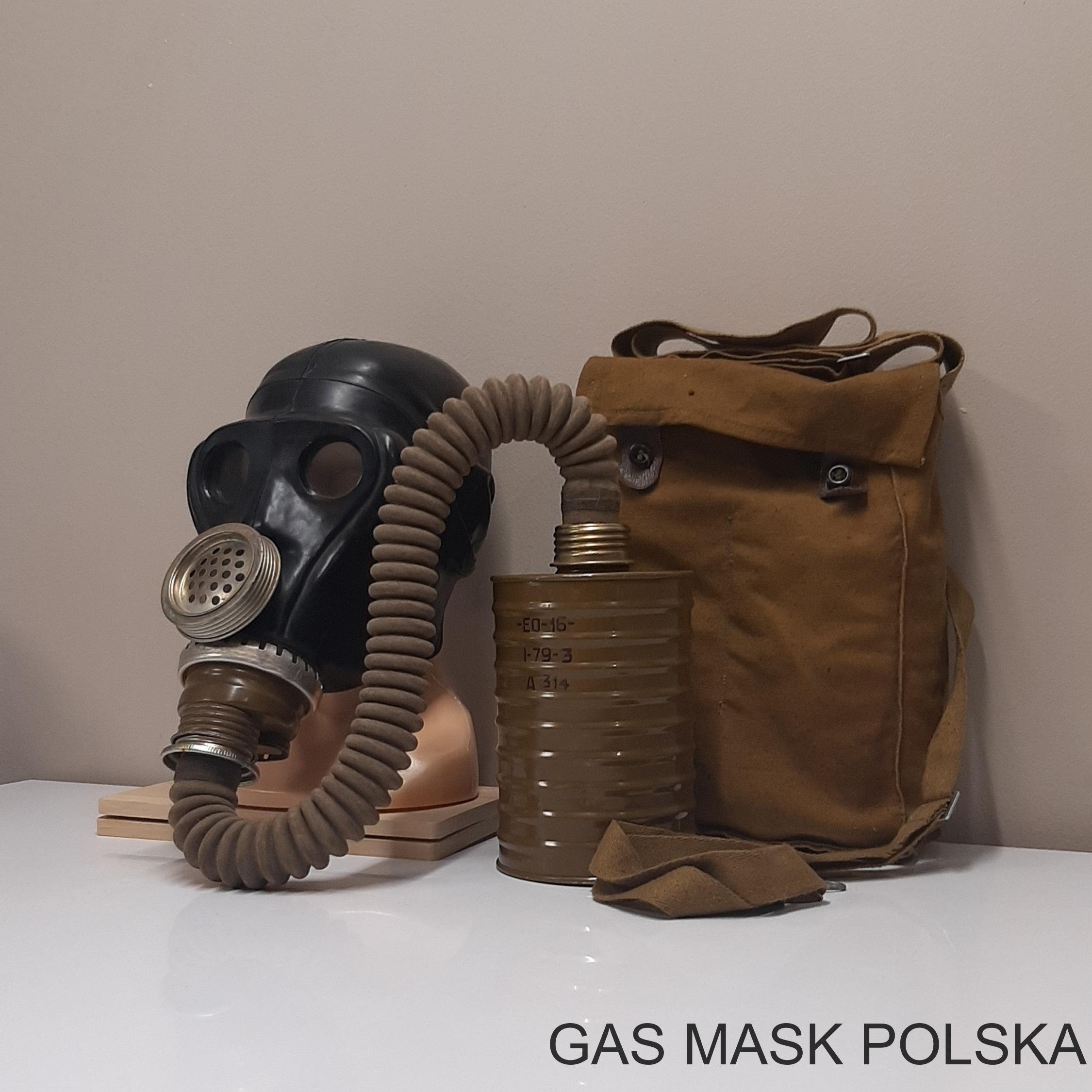

SzMS z czarnej gumy - zestaw z torbą nośną z podwójnym zapięciem

i

WĄŻ ŁĄCZĄCY

Wąż łączący jest tożsamy z wężem z zestawu MO-4u.

wąż łączący

wąż łączący

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

POCHŁANIACZ RSZ-4

Pochłaniacz RSz-4 jest pochłaniaczem cylindrycznym. "RSz" oznacza powiększony wkład węglowy. Pochłaniacz opatrzony jest symbolem EO-16. Na spodniej części, we wlocie pochłaniacza znajduje się złącze gwintowe Rd40x4mm, umożliwiające przykręcenie dodatkowego pochłaniacza lub filtra.

pochłaniacz

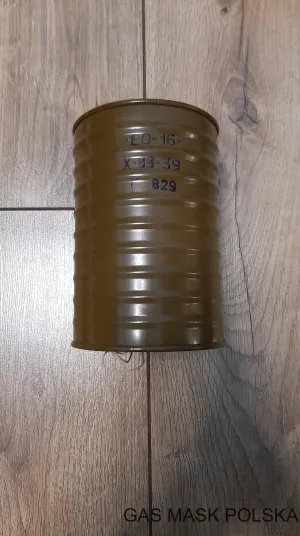

pochłaniacz RSz-4 - widok z przodu

i
pochłaniacz

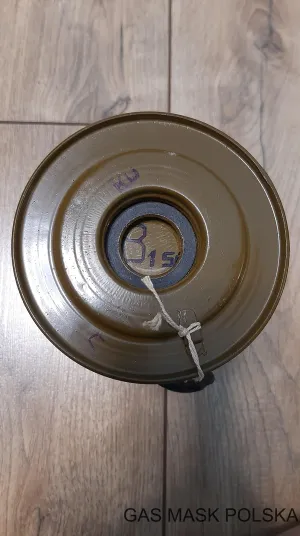

pochłaniacz RSz-4 - widok z góry

i
pochłaniacz

pochłaniacz RSz-4 - widok z dołu

i
literatura

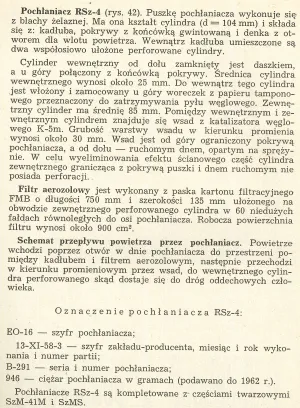

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

TORBA NOŚNA

TORBA NOŚNA TYPU A

Torba nośna typu A wykonana jest z materiału. Wyposażona jest w pas nośny oraz pas biodrowy z karabińczykiem i d-ringiem. Klapa główna zapinana jest na pasek skórzany z klamrą. W komorze na pochłaniacz znajdują się taśmy zapobiegające wysunięciu się pochłaniacza, a na jej dnie - drewniane klocki. Z zewnątrz przyszyta jest kieszeń.

Wersja trójkomorowa

torba

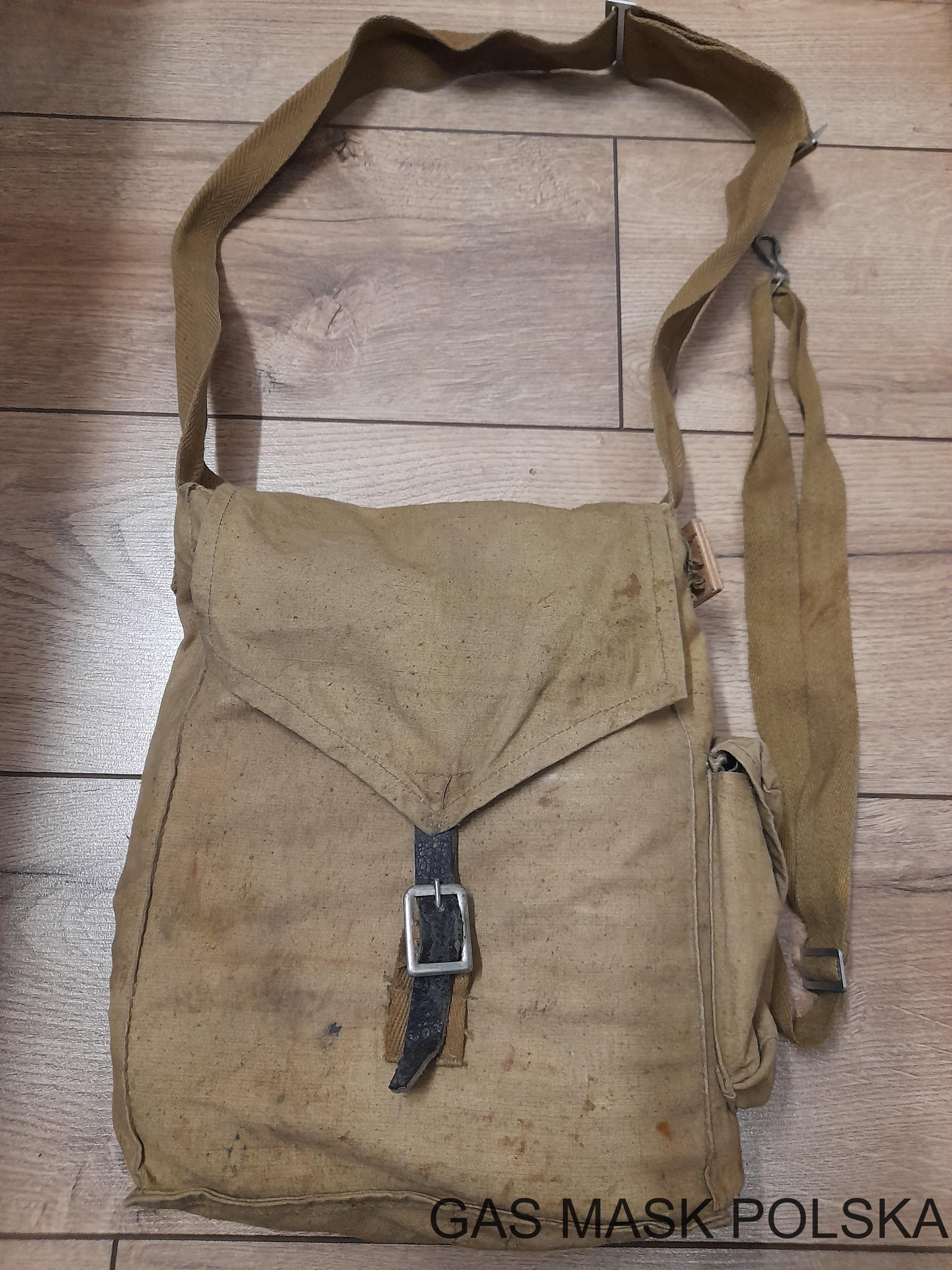

trójkomorowa torba typu A - widok z przodu

i
torba

trójkomorowa torba typu A - widok z tyłu

i
torba

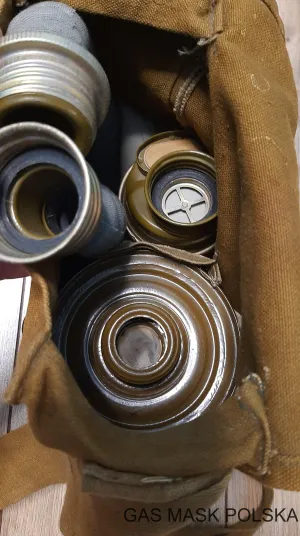

trójkomorowa torba typu A - wnętrze

i

Wersja dwukomorowa

torba

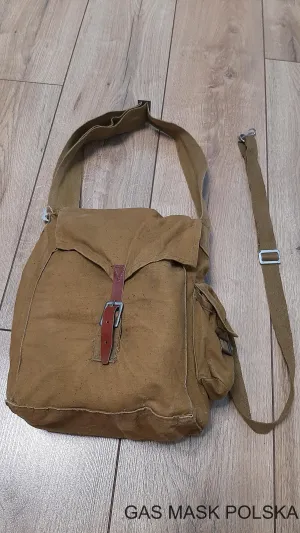

dwukomorowa torba typu A - widok z przodu

i
torba

dwukomorowa torba typu A - widok z tyłu

i
torba

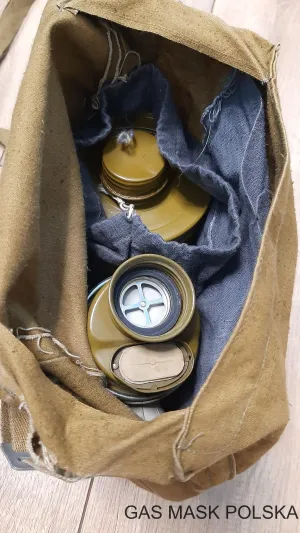

dwukomorowa torba typu A - wnętrze

i

TORBA NOŚNA DWUKOMOROWA

Ten typ torby różni się znacząco od torby nośnej typu A. Torba jest zwężona i wydłużona oraz nie posiada kieszeni zewnętrznych. Klapa zapinana jest dwupunktowo. Początkowo torba była zapinana na metalowe zapięcia, a w późniejszych wersjach na skórzane paski spinane guzikami. Wewnątrz podzielona jest na dwie komory. W przegrodzie znajduje się kieszonka na wkładki przeciwpotne. W komorze na pochłaniacz znajdują się wiązane taśmy zapobiegające wysunięciu się pochłaniacza, a na jej dnie - drewniane klocki. Torba dwukomorowa miała zastąpić torbę typu A.

torba

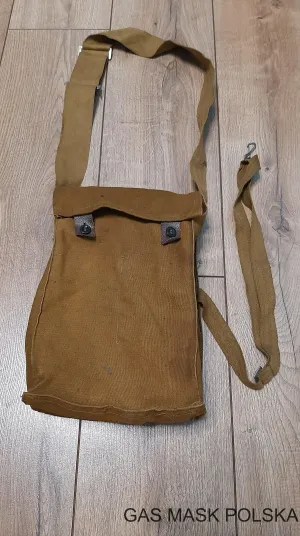

torba dwukomorowa - widok z przodu

i
torba

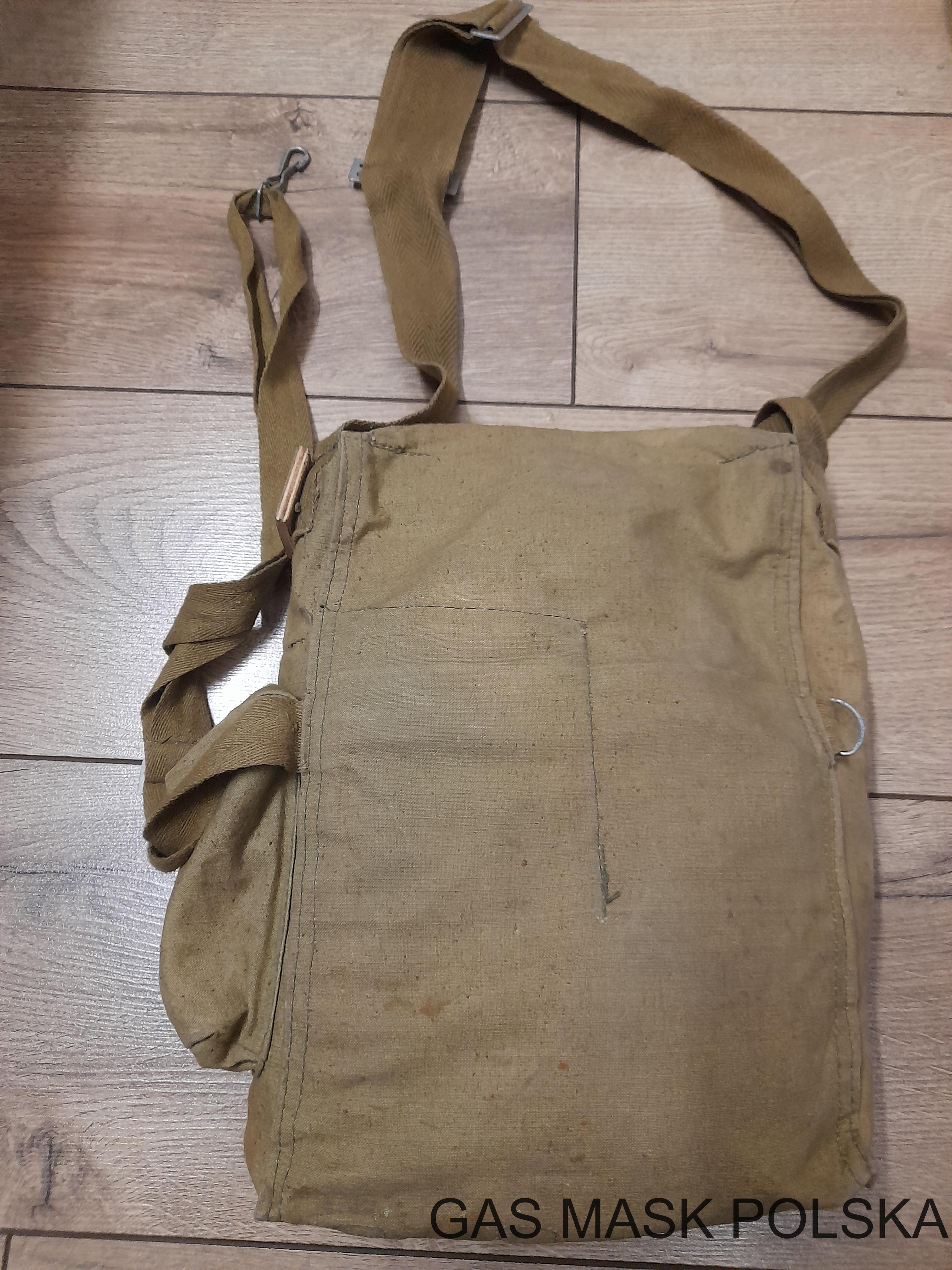

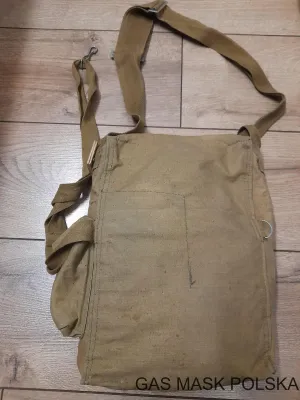

torba dwukomorowa - widok z tyłu

i
torba

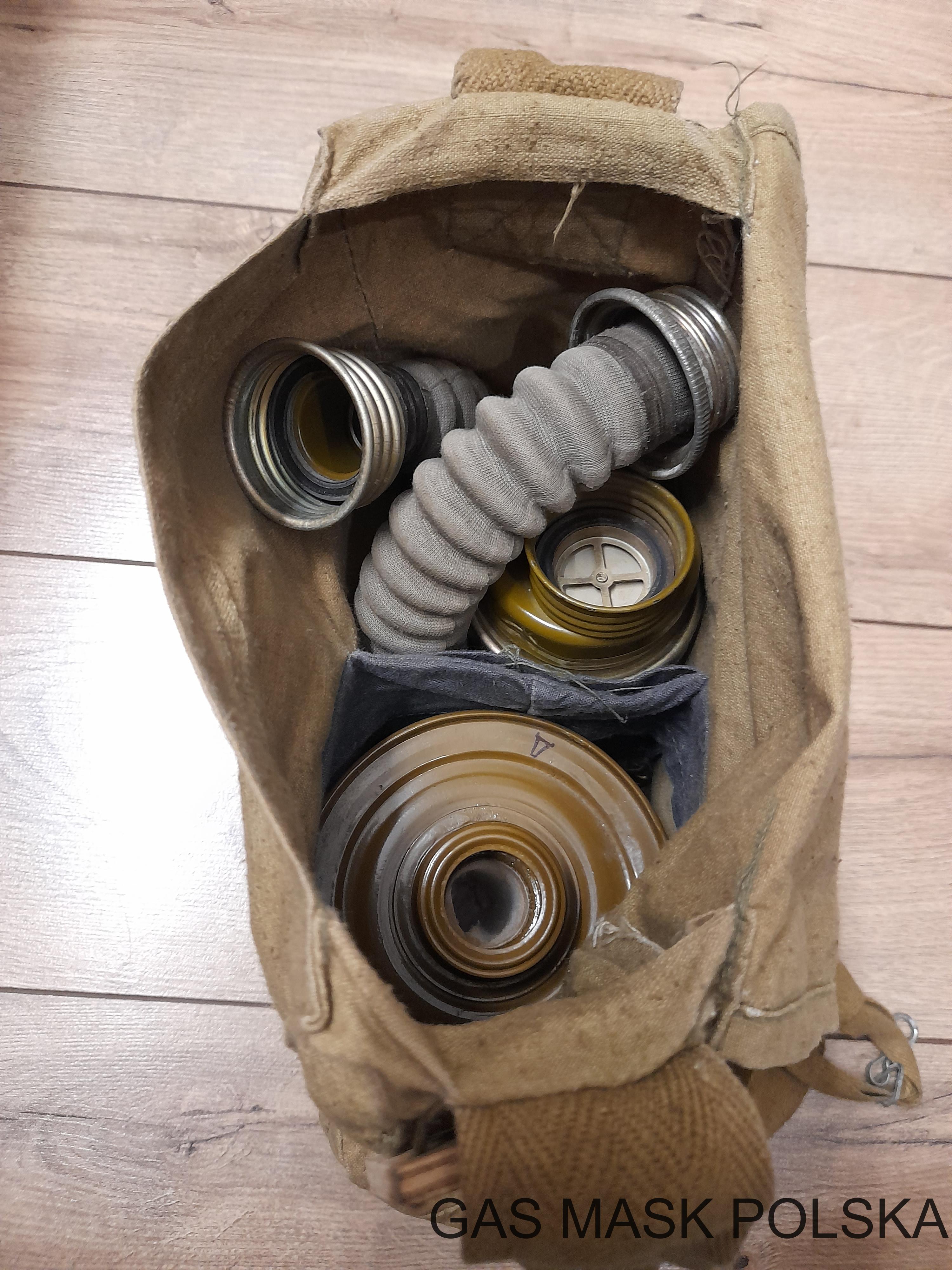

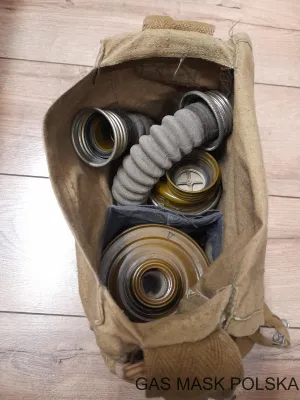

torba dwukomorowa - wnętrze

i
torba

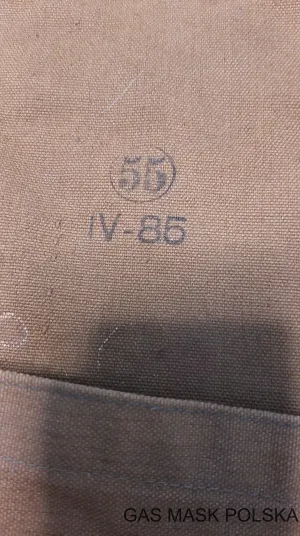

torba dwukomorowa - oznaczenie producenta oraz data produkcji

i
