SzM-41M i SzM-41Mu

SzM-41M oraz SzM-41Mu to radzieckie maski przeciwgazowe, stanowiące rozwinięcie maski SzM-41. Produkowane były od około drugiej połowy lat 50-tych do końca lat 80-tych. Przeznaczone były dla formacji mundurowych ZSRR oraz były eksportowane do różnych państw, m.in. NRD, gdzie nosiły oznaczenie SchM-41M.

Maska ma konstrukcję kapturową. Wyposażona jest w dwa okrągłe wizjery oraz wydłużoną komorę zaworów z podwójnym zaworem wydechowym oraz ze złączem gwintowym Rd40x4mm. Komora zaworów pomalowana jest na kolor brązowo-zielony, z przewagą jednego lub drugiego z odcieni, w zależności od padającego światła. Po wewnętrznej stronie wizjerów znajdują się metalowe obręcze umożliwiające montaż wkładek przeciwpotnych. Obręcze zaciskowe zabezpieczone są prawdopodobnie metodą kadmowania.

SzM-41M

Wersja I

Pierwsza wersja charakteryzuje się brakiem przetłoczenia wokół komory zaworów. Produkowana była w latach 50-tych.

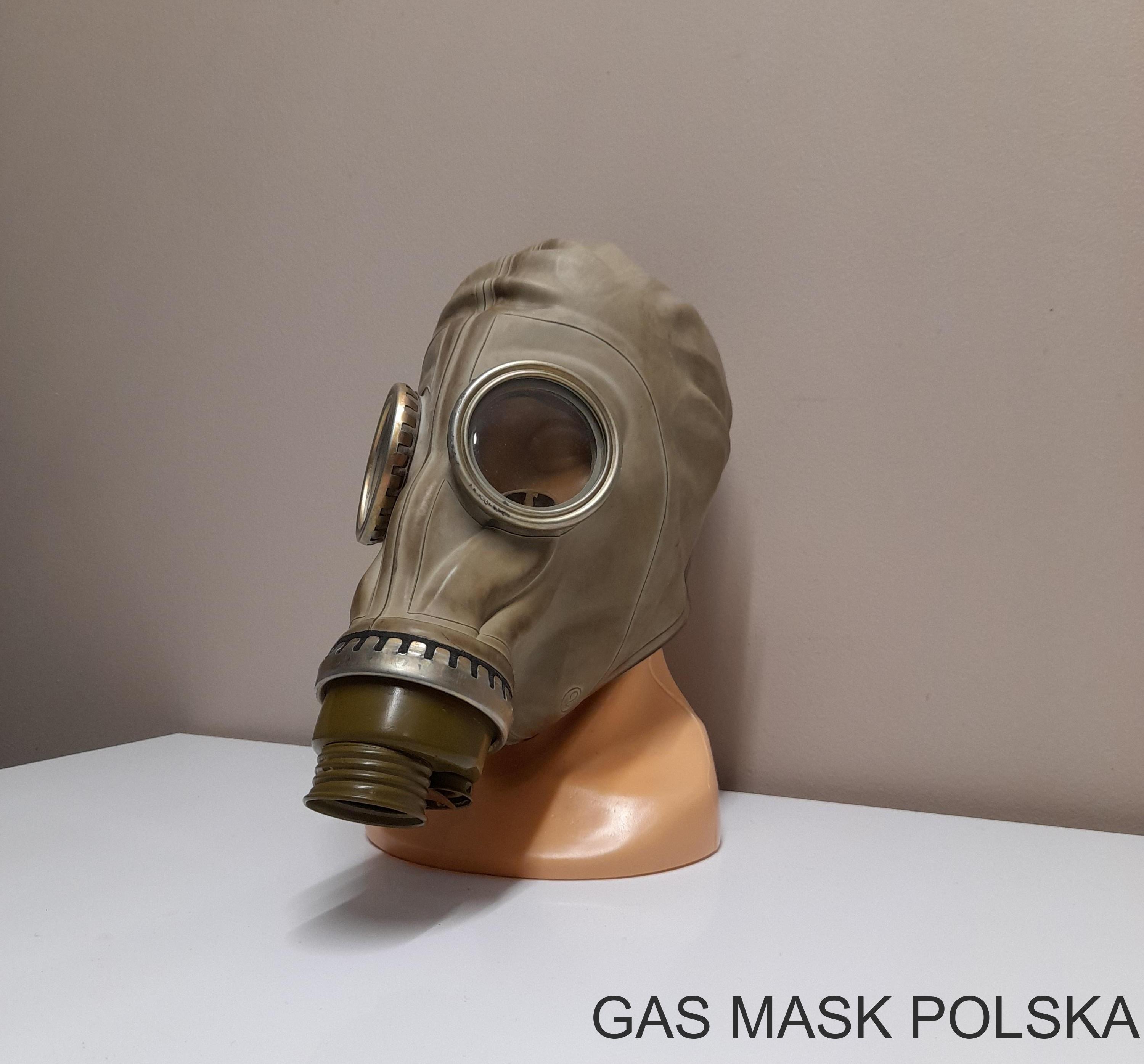

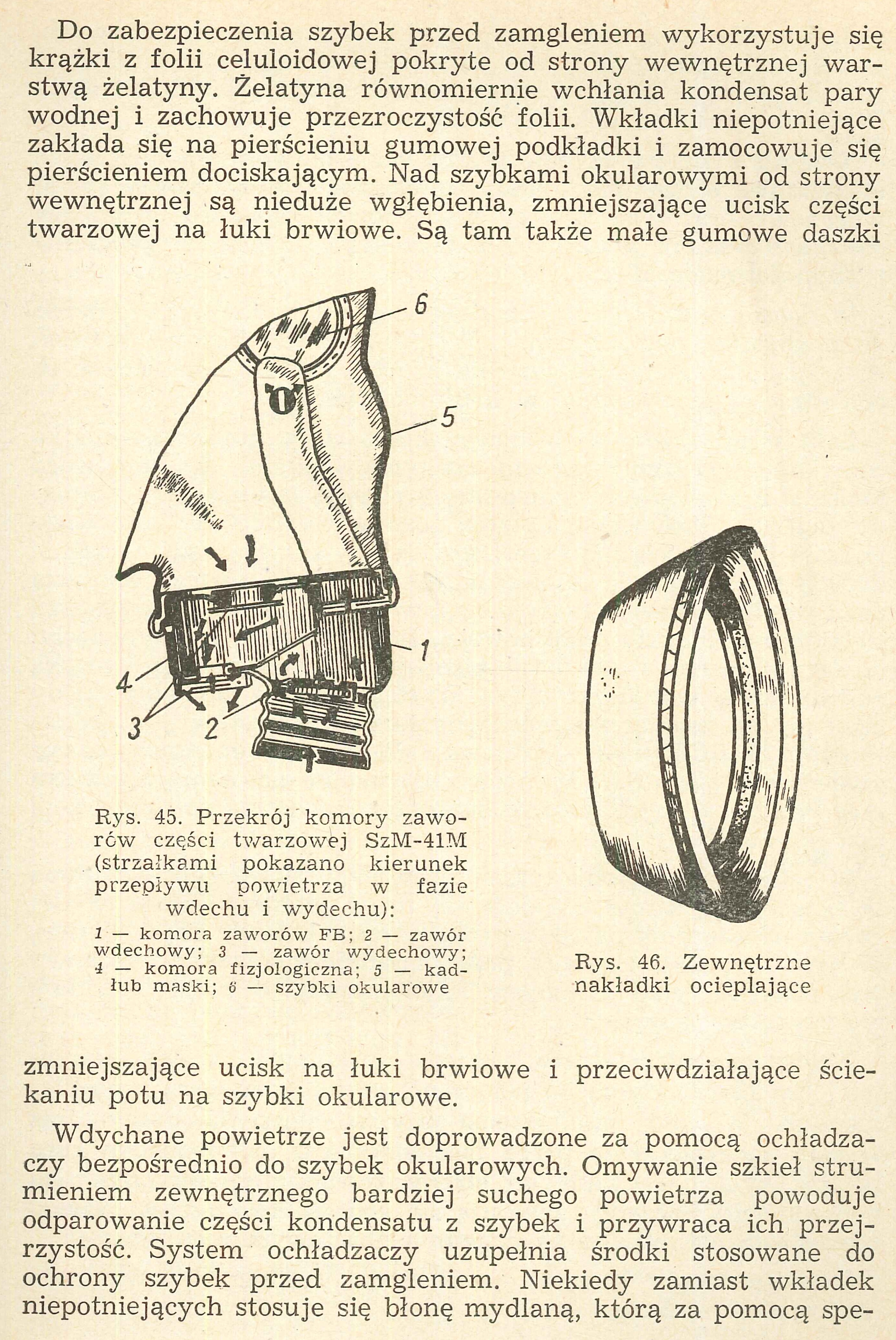

SzM-41M

część twarzowa

i

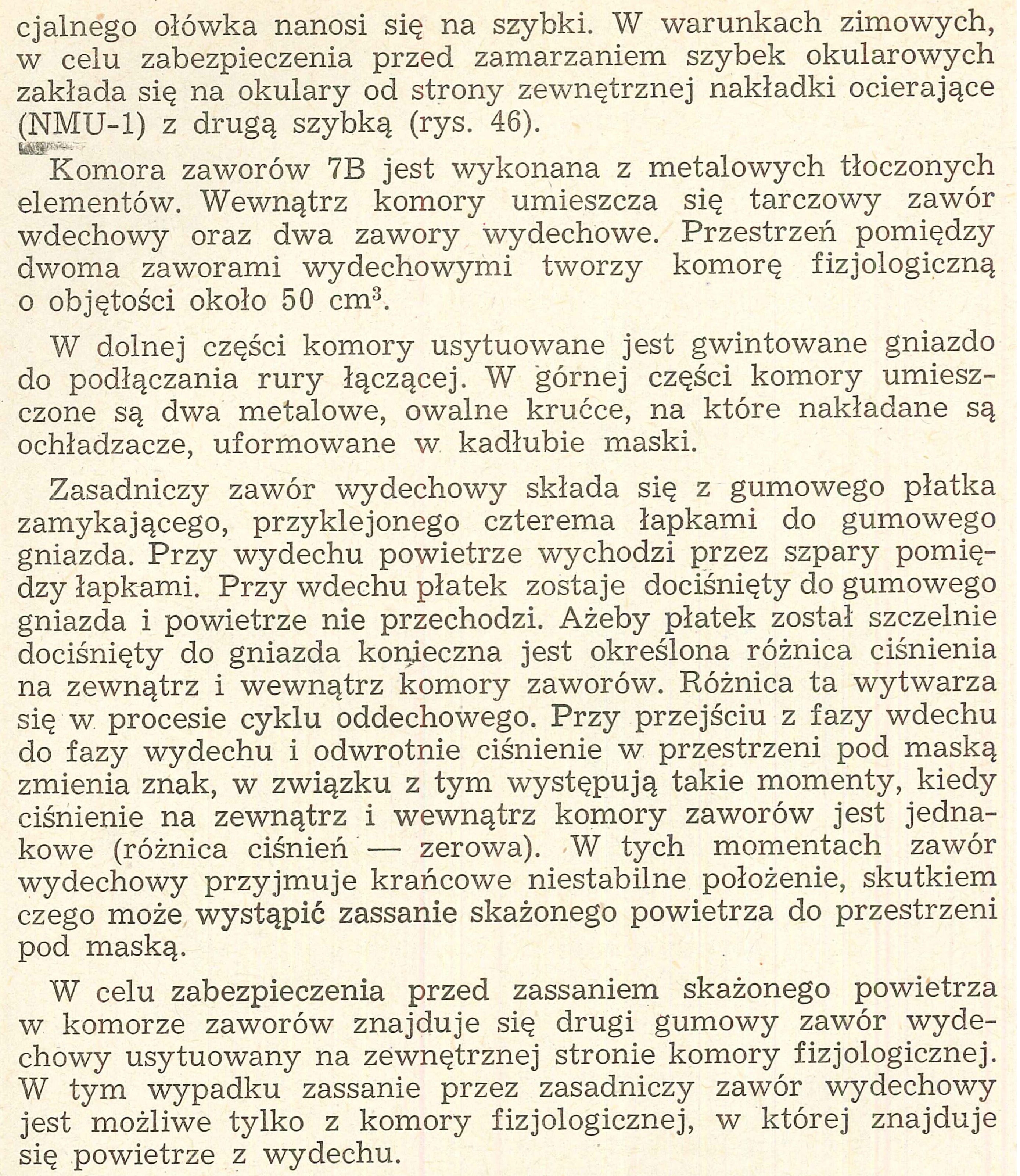

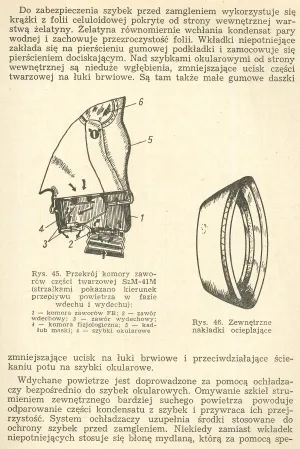

literatura

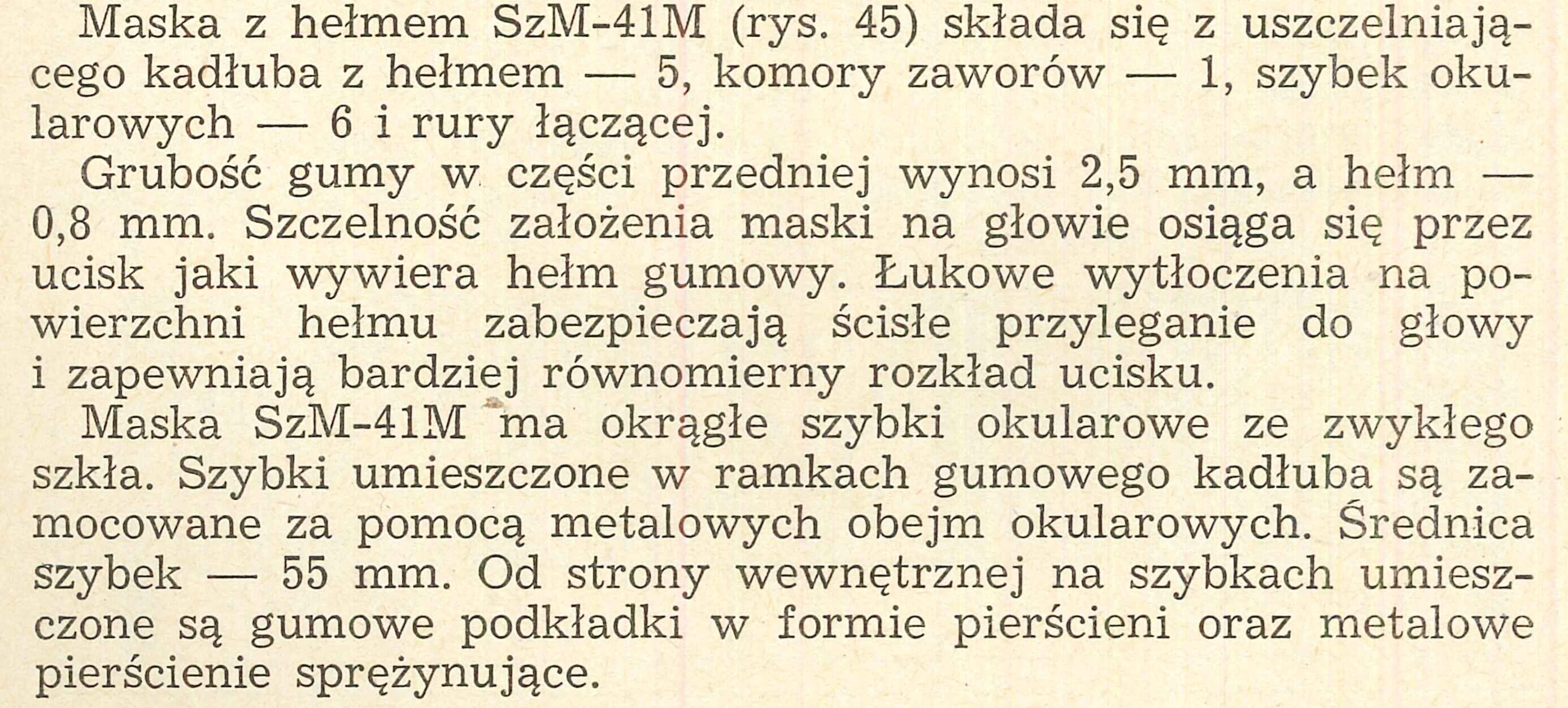

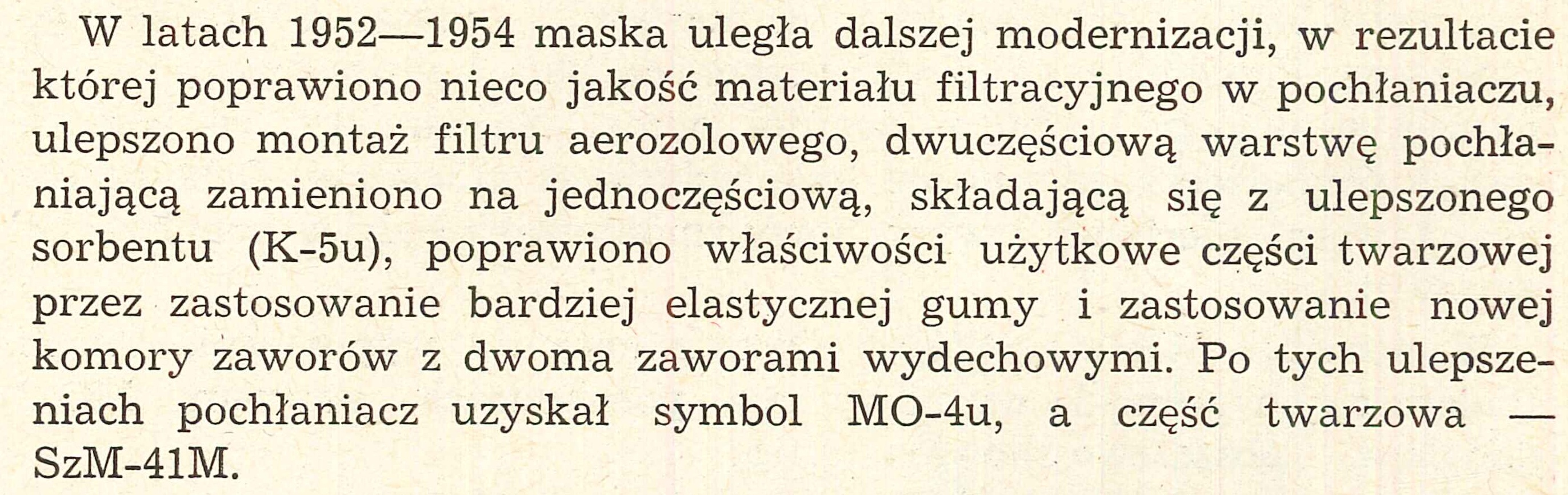

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

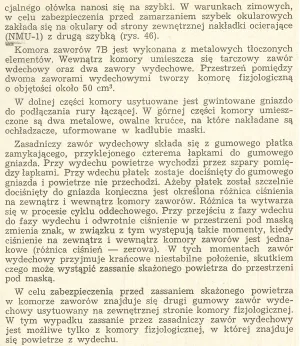

literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

Wersja II

W drugiej wersji dodano przetłoczenie wokół komory zaworów. Produkowano ją w latach 60-tych.

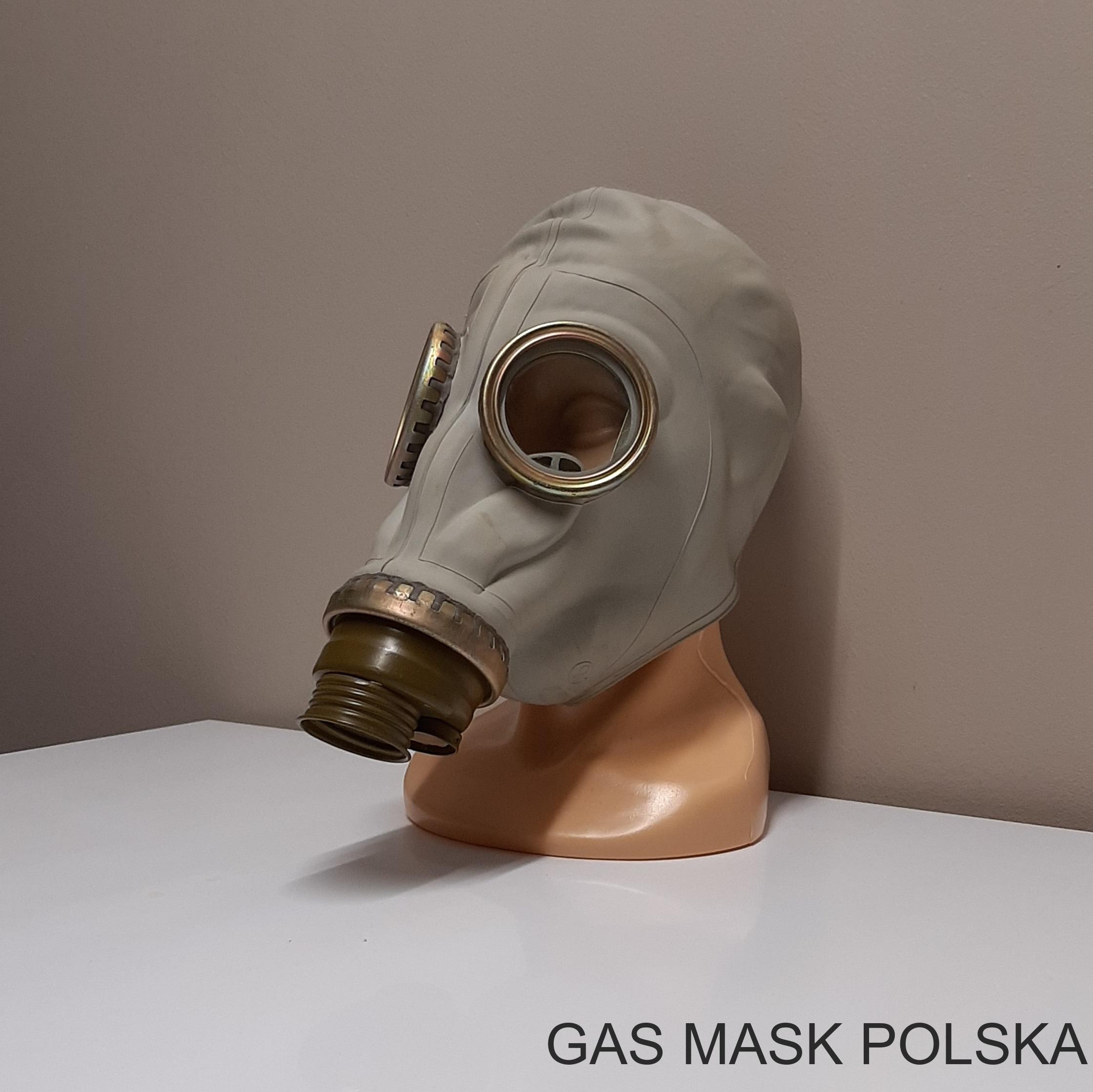

Część twarzowa

część twarzowa

i
Część twarzowa

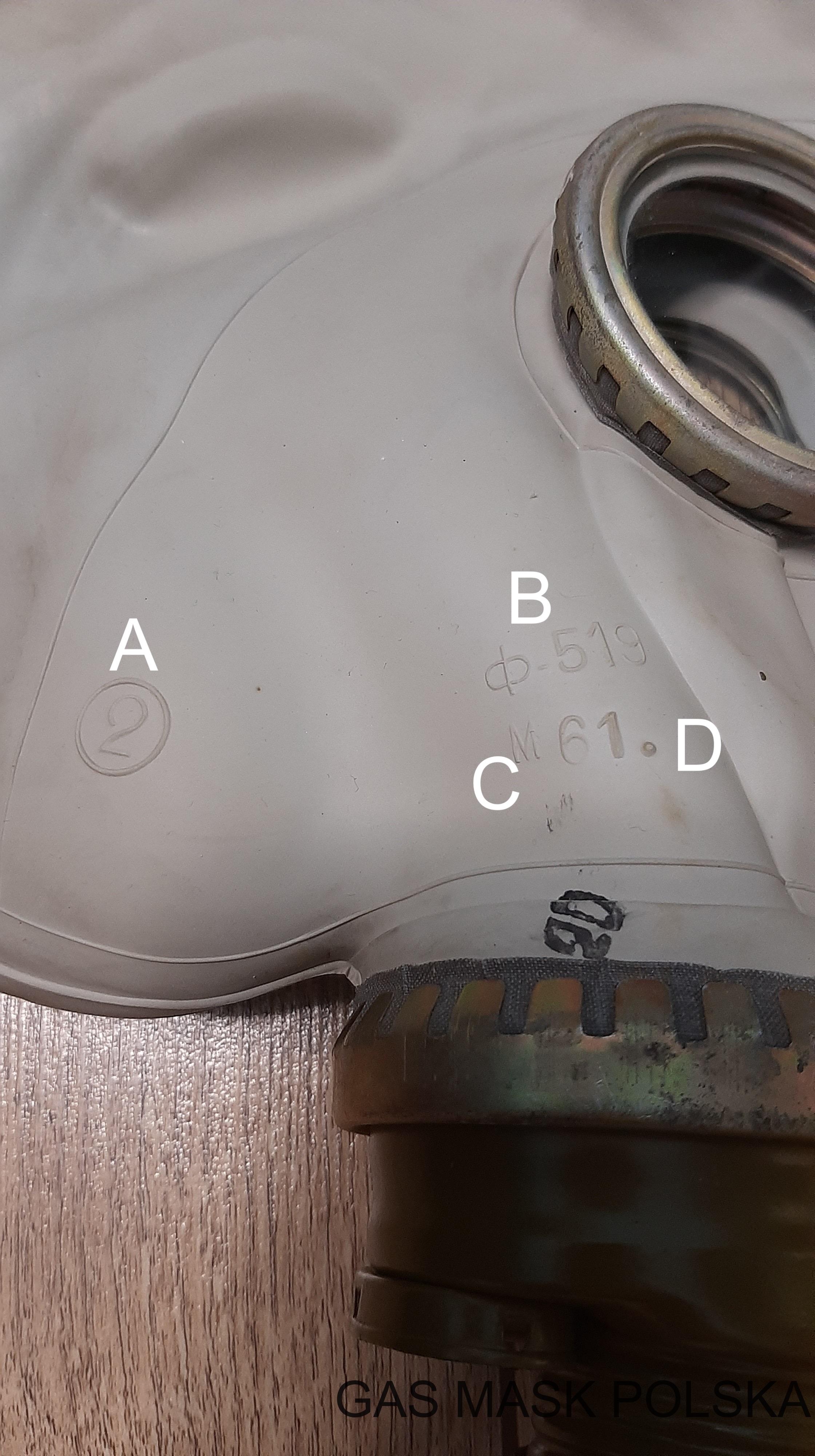

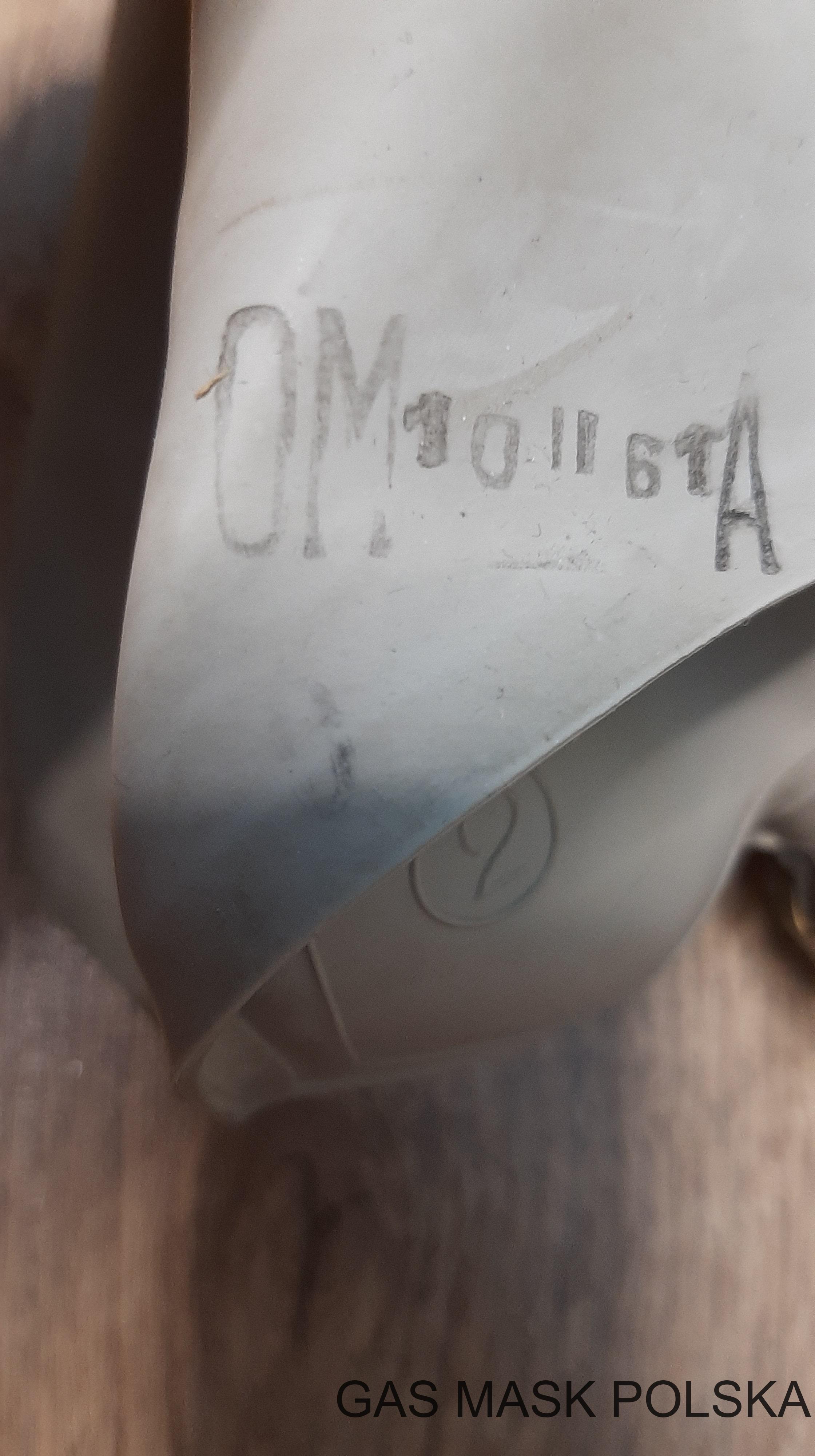

oznaczenia odlane na gumie: | A - rozmiar, B - numer formy, C - oznaczenie producenta gumy, D - rok i kwartał produkcji gumy

i
Część twarzowa

data produkcji maski

i
Część twarzowa

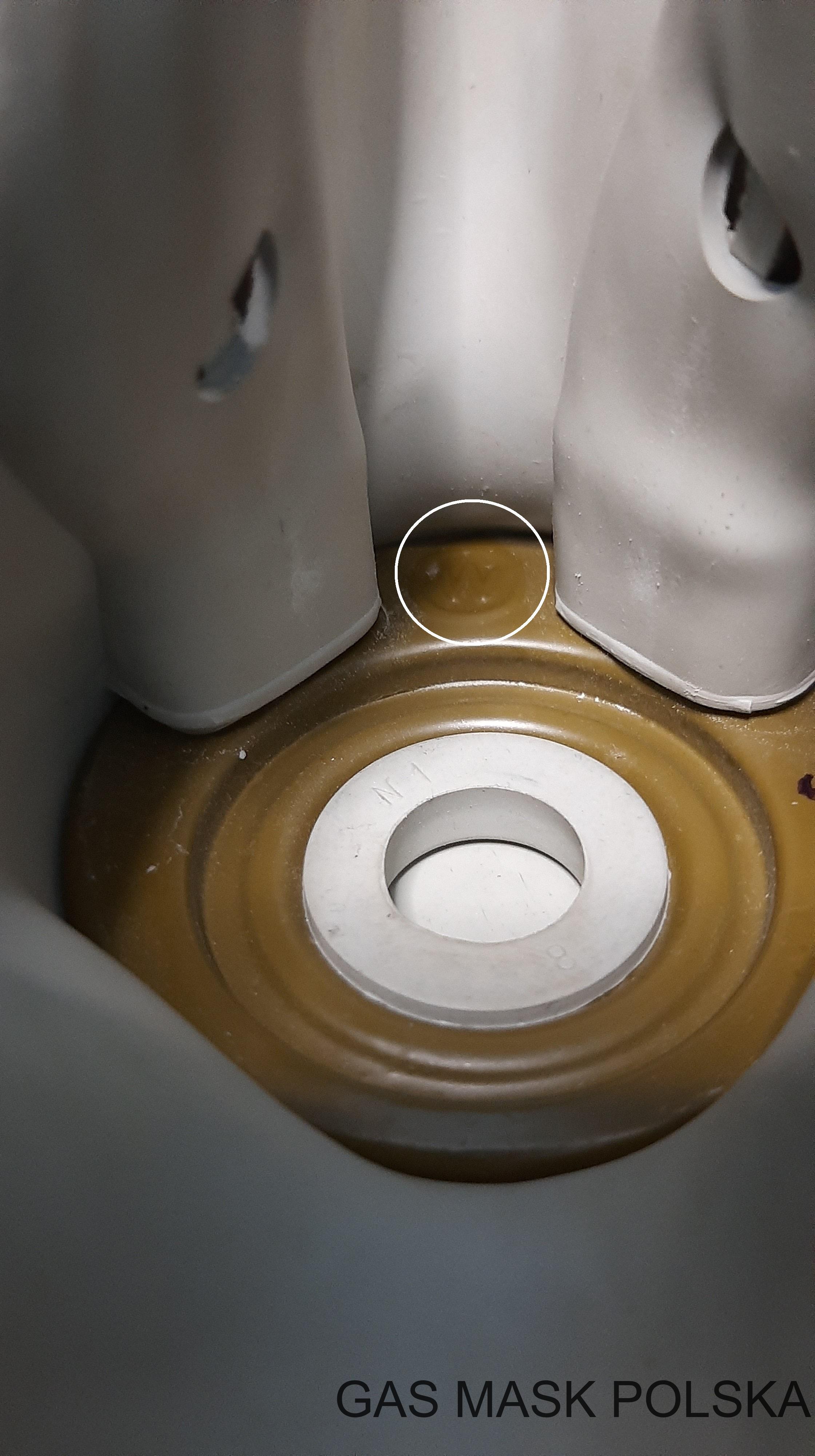

oznaczenie producenta komory zaworów

i

SzM-41Mu

SzM-41Mu jest wykonana z cieńszej gumy. Maski te noszą symbol "y" przy oznaczeniu rozmiaru.

Wersja I

Pierwsza wersja SzM-41Mu posiada przetłoczenie wokół komory zaworów. Produkowano ją w latach 70-tych i w pierwszej połowie lat 80-tych.

Wersja II

W drugiej wersji powrócono do komory zaworów bez przetłoczenia. Produkowano ją w II połowie lat 80-tych.

ZESTAW

SzM-41M oraz SzM-41Mu były kompletowane w co najmniej dwóch zestawach - MO-4u oraz RSz-4. W NRD kompletowana była w zestawie RSch-4.

ZESTAW MO-4U

W skład zestawu MO-4u wchodzi: SzM-41M, wąż łączący, pochłaniacz MO-4u, torba nośna typu A, wkładki przeciwpotne oraz zewnętrzne nakładki ocieplające. Wyposażeniem dodatkowym jest indywidualny pakiet przeciwchemiczny.

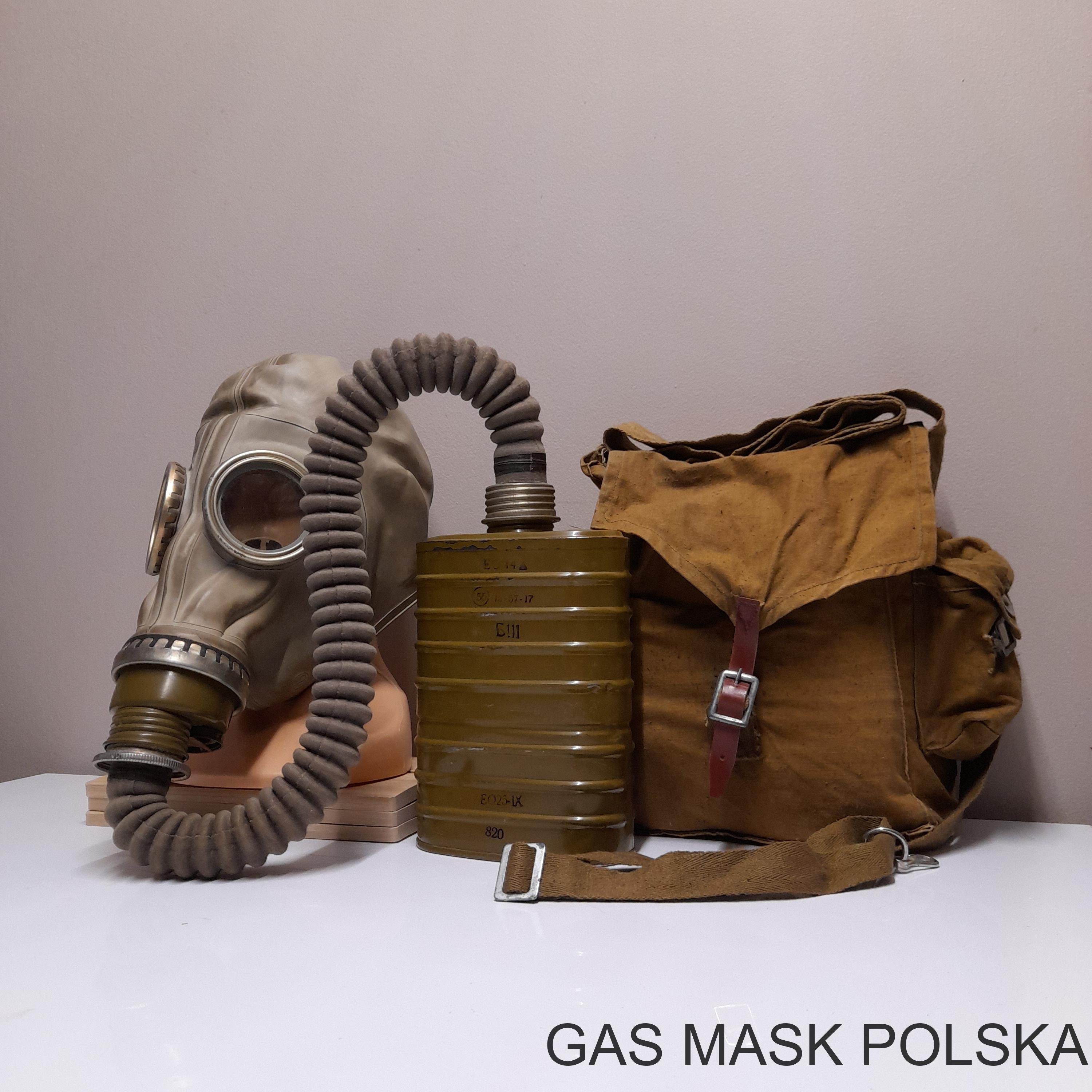

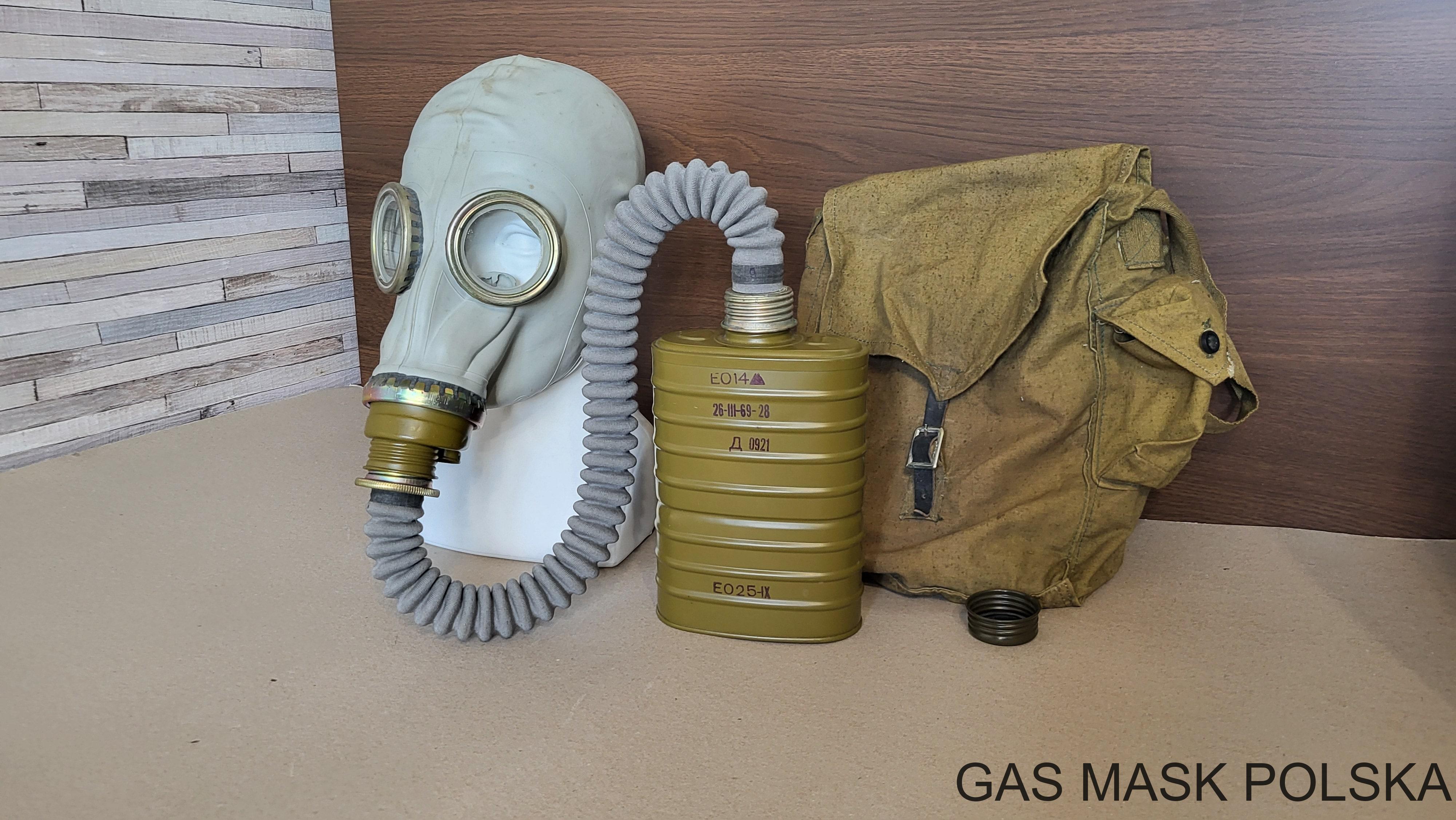

Zestaw MO-4u

zestaw z SzM-41M w I wersji

i
Zestaw MO-4u

zestaw z SzM-41M w II wersji

i

WĄŻ ŁĄCZĄCY

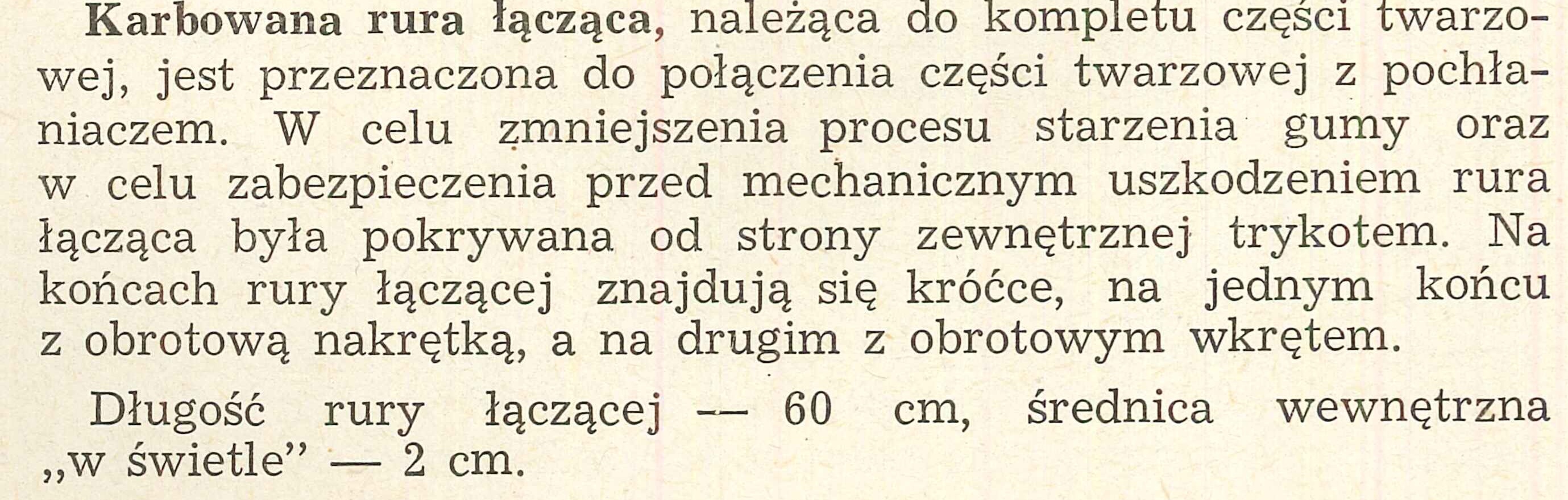

Wąż łączący wykonany jest z gumy w szarej otulinie bawełnianej i wyposażony jest w złącza gwintowe Rd40x4mm. Złącza gwintowe zabezpieczono prawdopodobnie metodą kadmowania.

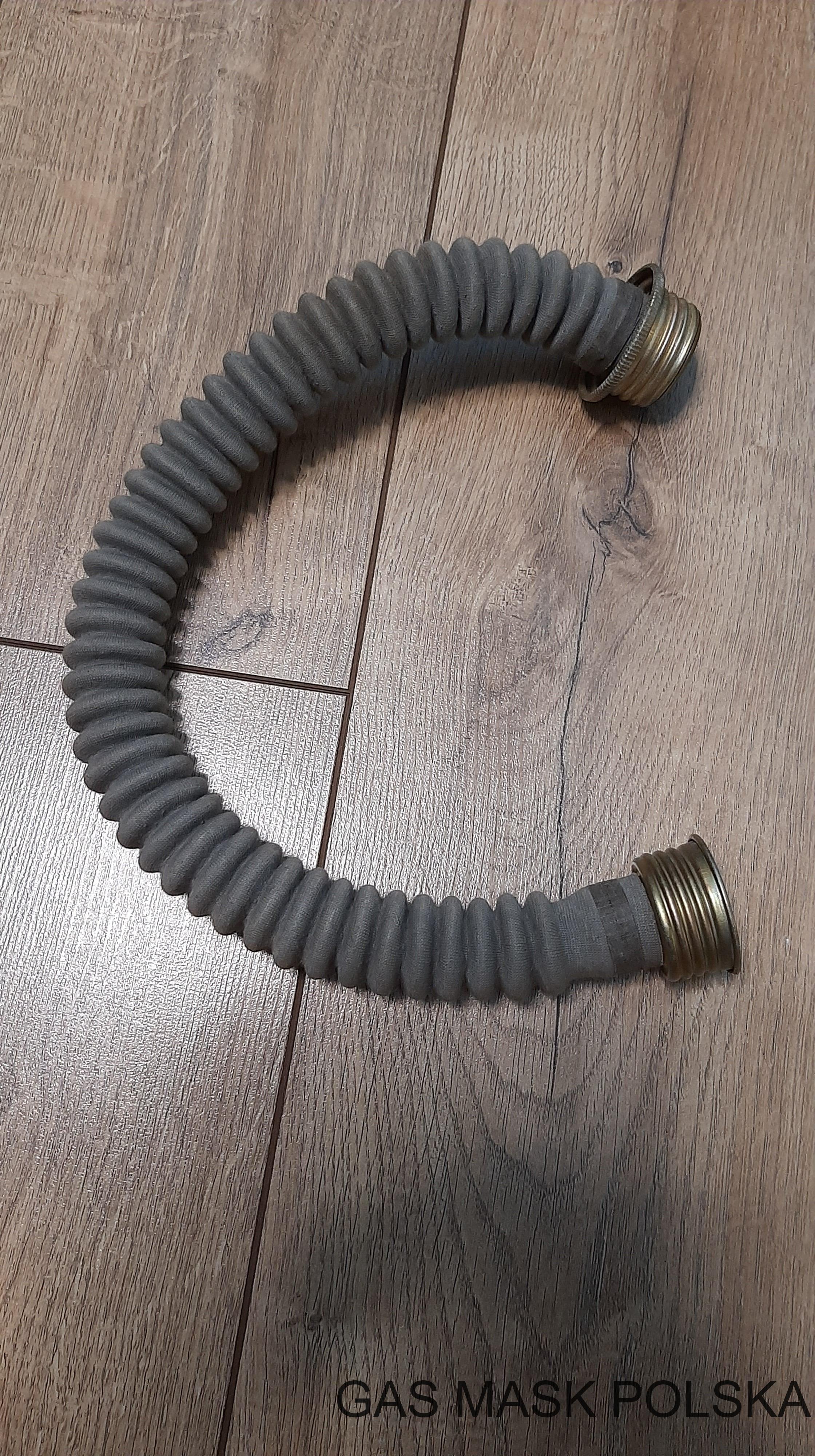

wąż łączący

wąż łączący

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

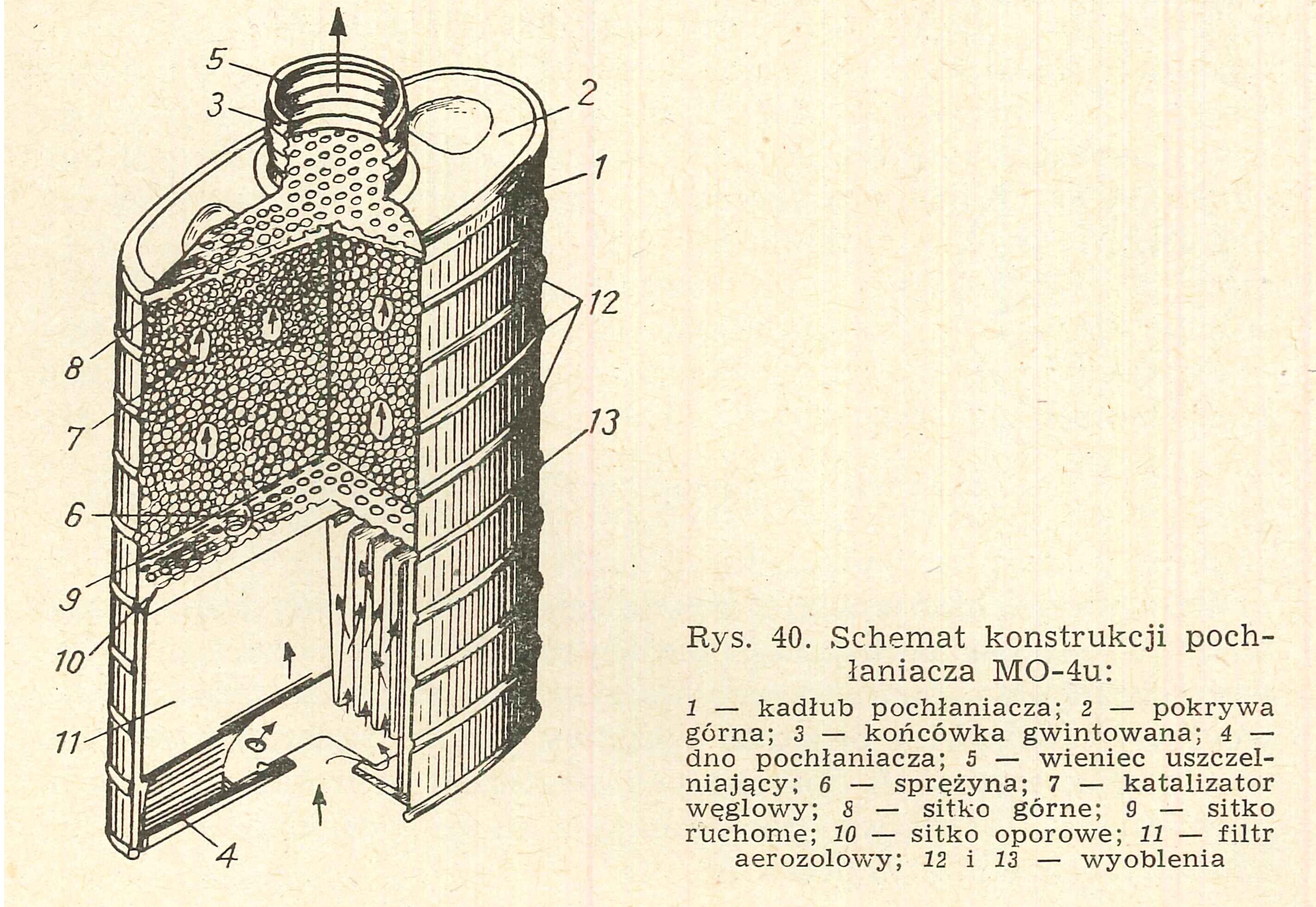

POCHŁANIACZ MO-4u

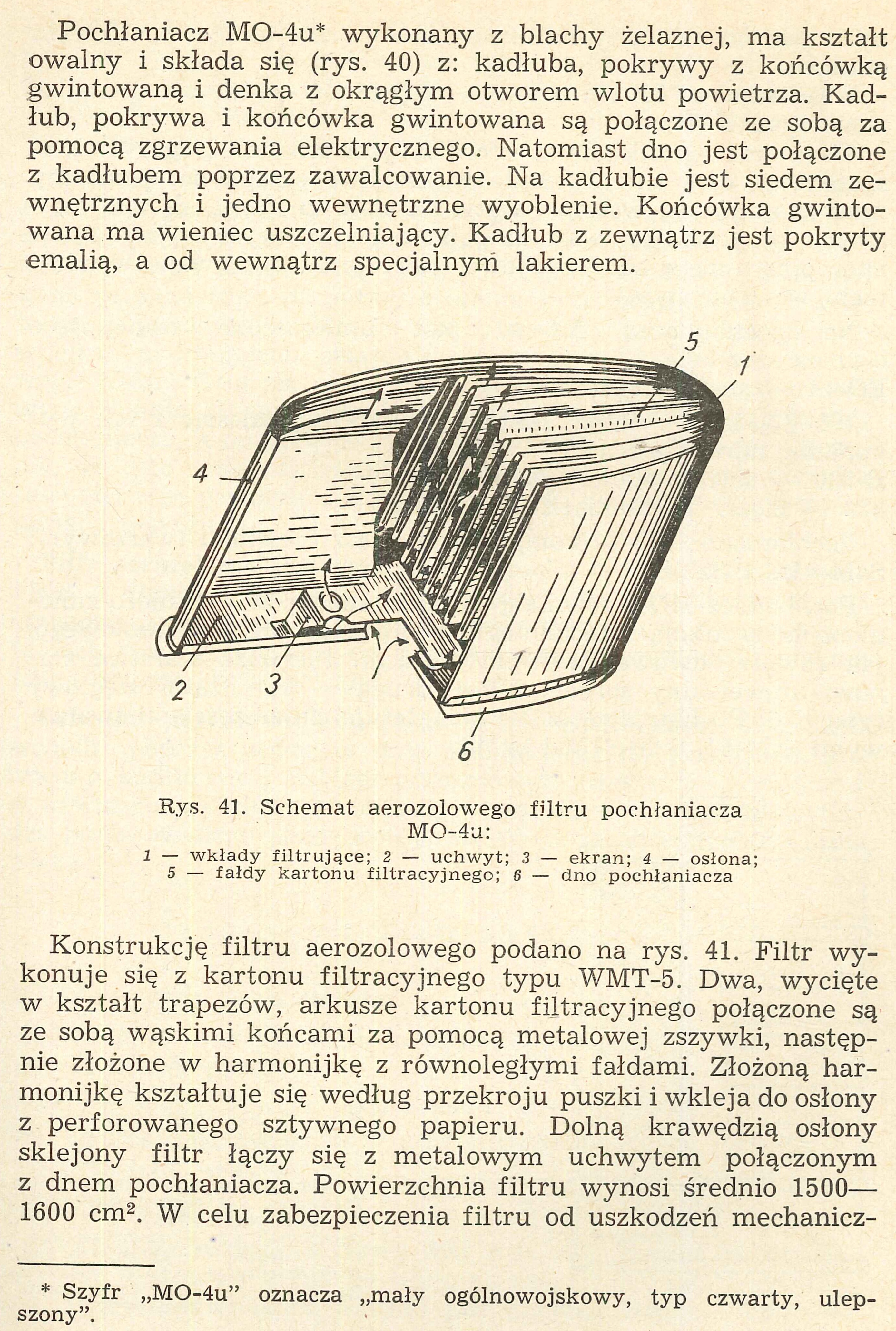

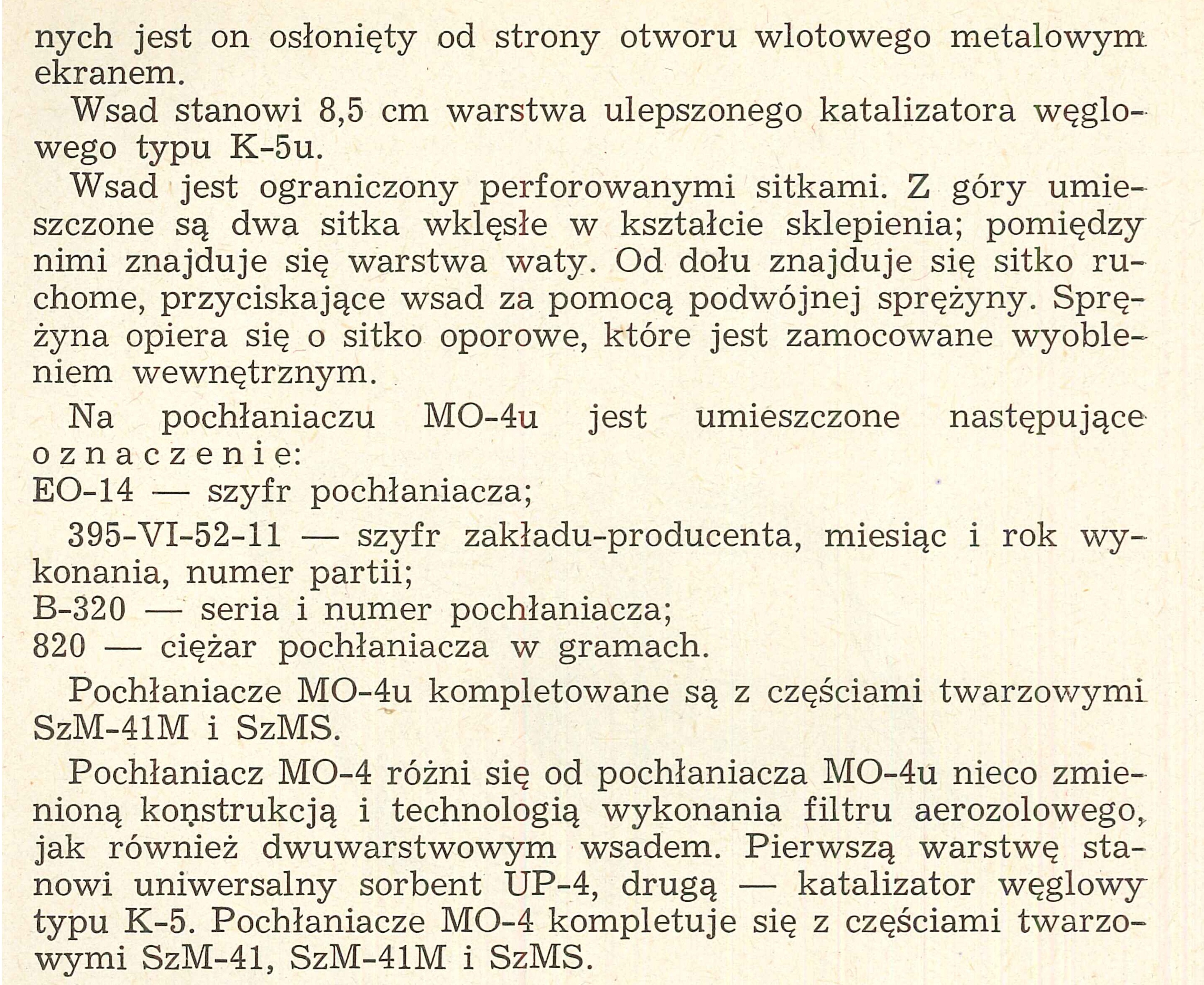

Pochłaniacz MO-4u jest rozwinięciem pochłaniacza MO-4. Opatrzony jest symbolem EO-12 lub EO-14. Ma kształt spłaszczonego walca z siedmioma karbami i przetłoczeniem pomięczy trzecim a czwartym karbem (licząc od dołu). W dolnej połowie pochłaniacza umieszczony jest filtr aerozolowy w postaci kartonu filtracyjnego WMT-5, a w górnej pochłaniacz w postaci sorbentu K-5u.

Pochłaniacz MO-4u był masowo kopiowany w innych państwach po wschodniej stronie żelaznej kurtyny: polski EO-14 i BSS-MO-4u, bułgarski BSS-MO-4u, czechosłowacki BSS-MO-4u, węgierski 60M, rumuński pochłaniacz do maski Model 58 oraz chiński Typ 59.

literatura

pochłaniacz MO-4u - widok z przodu

i
literatura

pochłaniacz MO-4u - widok z tyłu

i
literatura

pochłaniacz MO-4u - widok z dołu

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

TORBA NOŚNA TYPU A

Torba nośna typu A wykonana jest z materiału. Wyposażona jest w pas nośny oraz pas biodrowy z karabińczykiem i d-ringiem. Klapa główna zapinana jest na pasek skórzany z klamrą. Torba kompletowana z zestawem MO-4u występowała w wersji trójkomorowej. W komorze na pochłaniacz znajdują się taśmy zapobiegające wysunięciu się pochłaniacza, a na jej dnie - drewniane klocki. Z zewnątrz przyszyta jest kieszeń.

torba

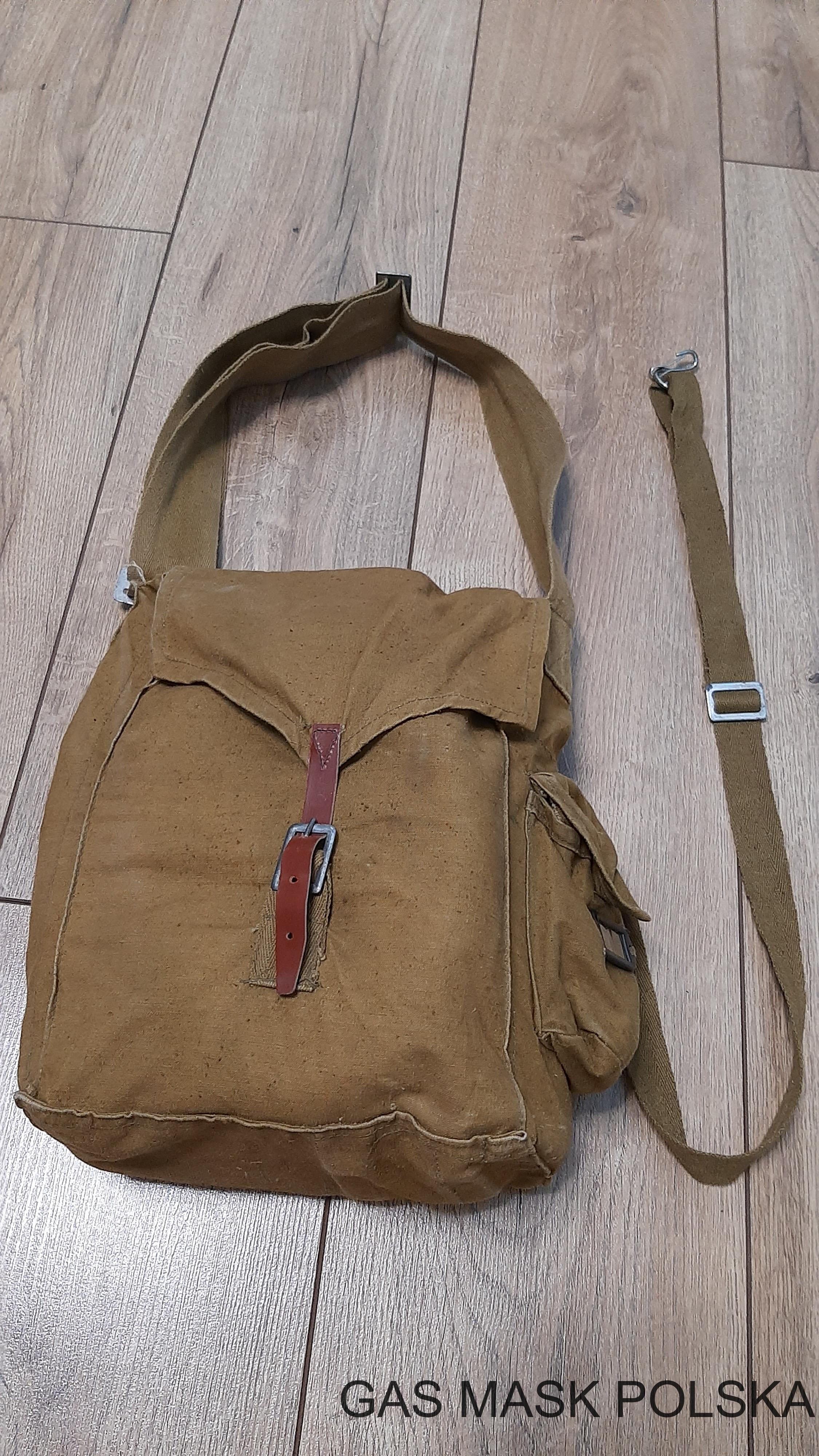

torba typu A - widok z przodu

i
torba

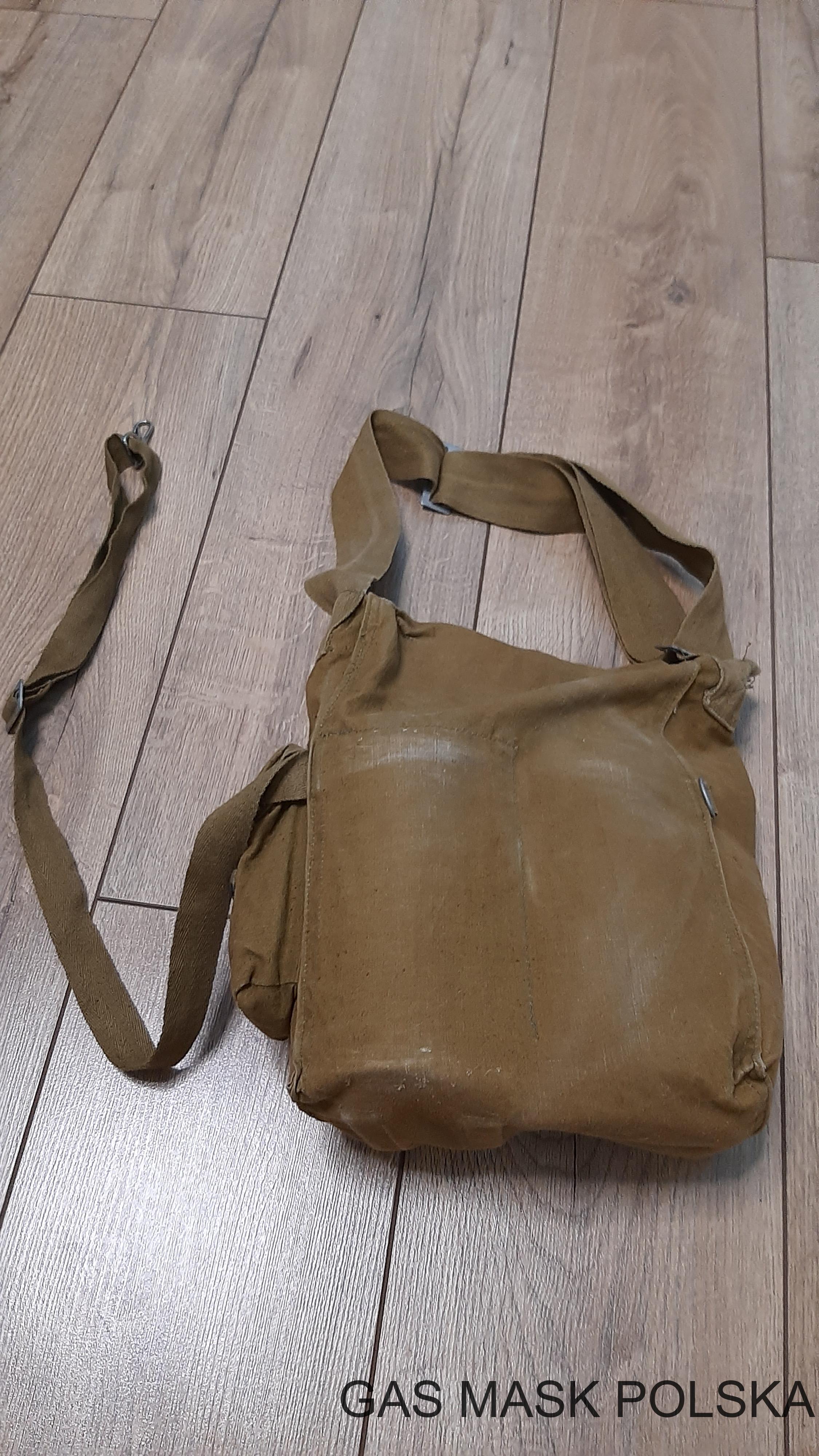

torba typu A - widok z tyłu

i

ZESTAW RSZ-4

W skład zestawu RSz-4 wchodzi: SzM-41M lub SzM-41Mu, wąż łączący, pochłaniacz RSz-4, torba nośna typu A lub torba nośna dwukomorowa oraz wkładki przeciwpotne. Wyposażeniem dodatkowym jest indywidualny pakiet przeciwchemiczny.

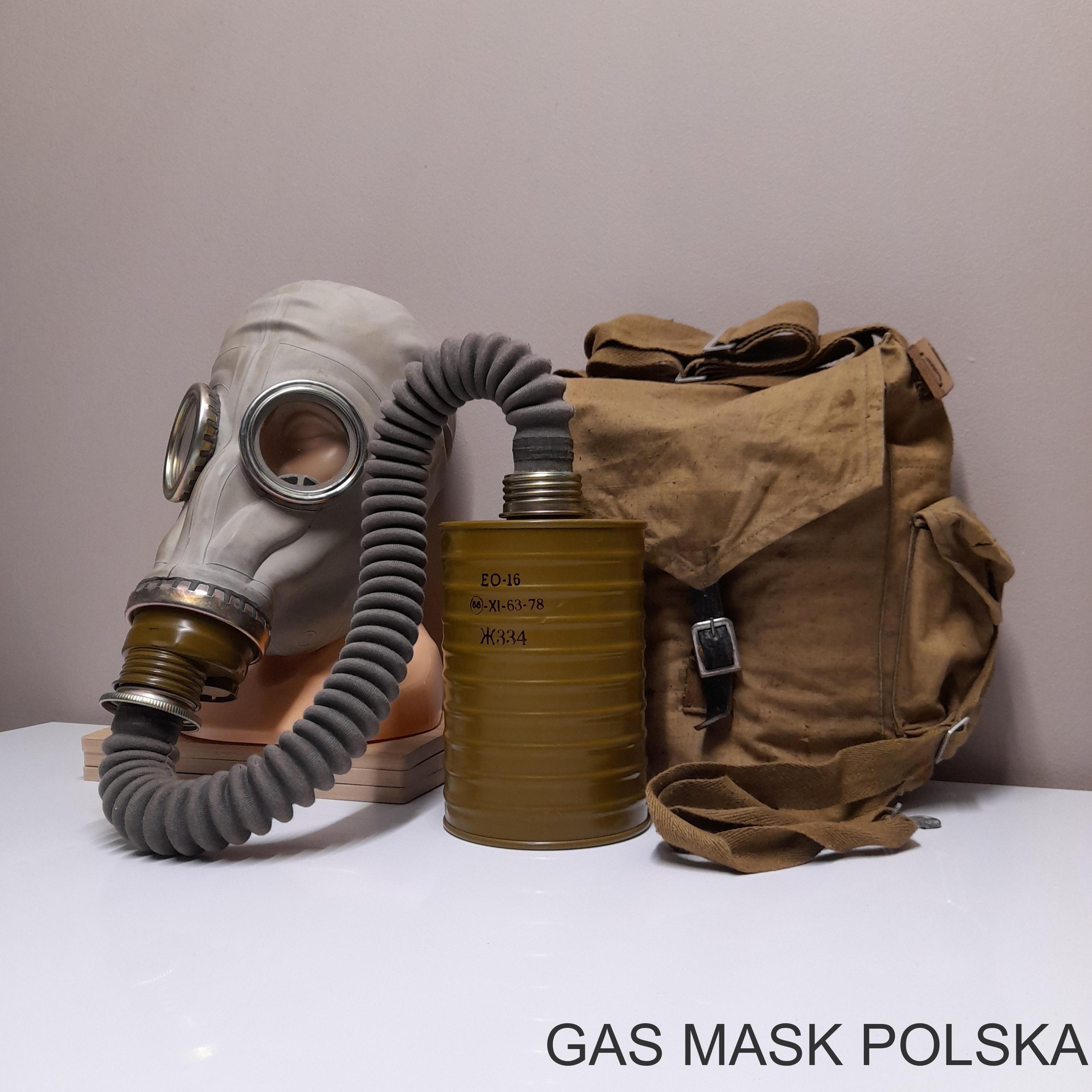

zestaw

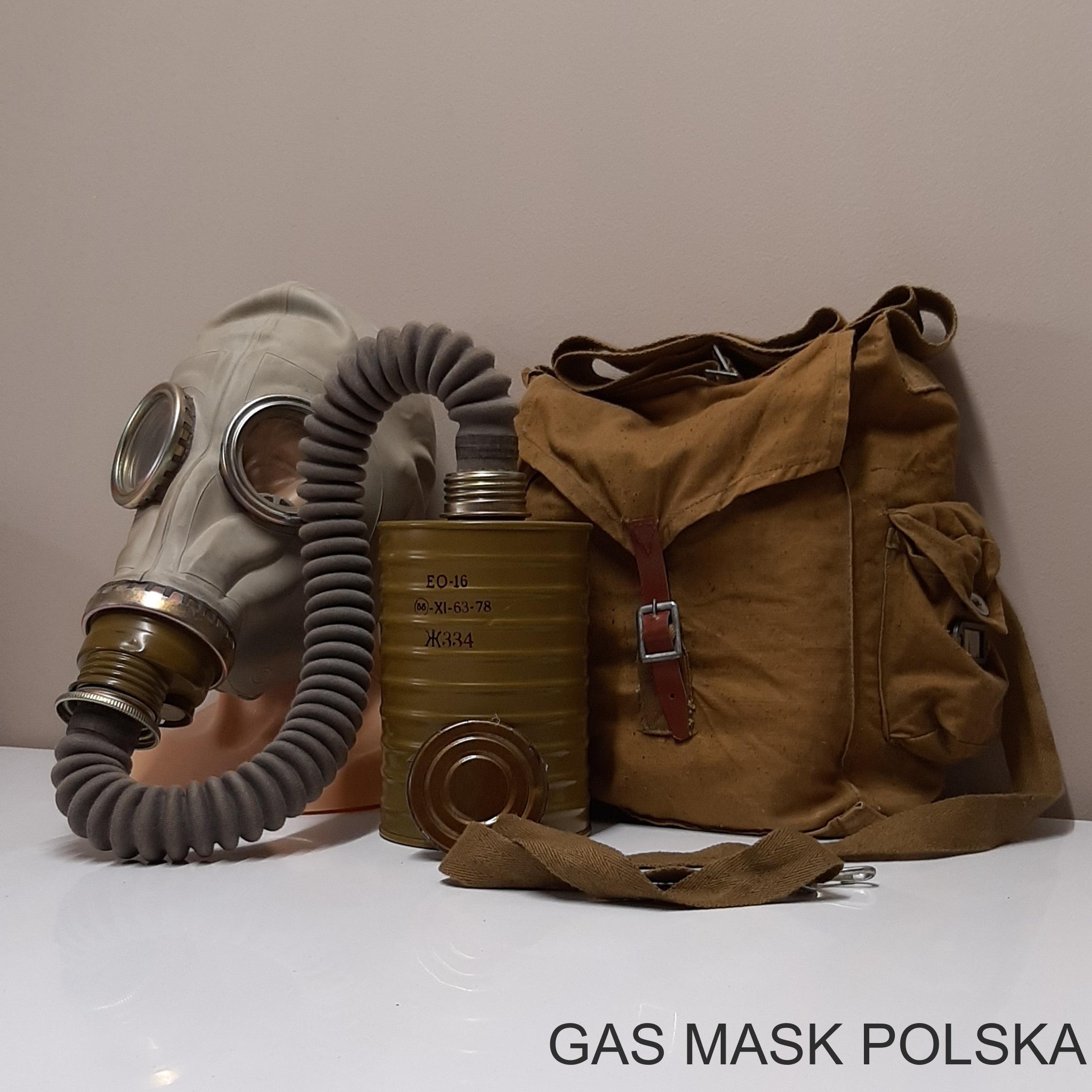

zestaw z trójkomorową torbą nośną typu A

i
zestaw

zestaw z dwukomorową torbą nośną typu A

i

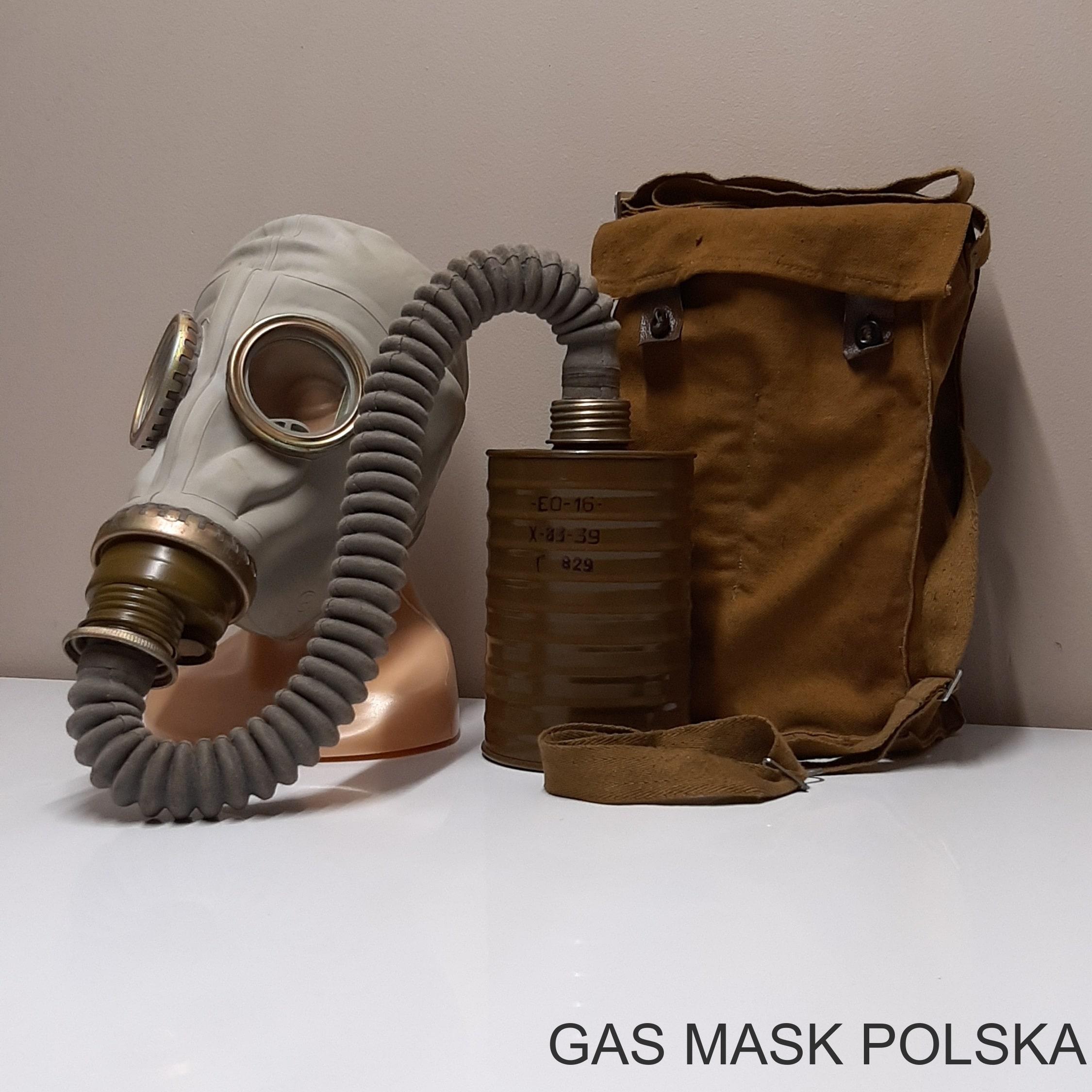

zestaw

późny zestaw z torbą na podwójne zapięcie

i

WĄŻ ŁĄCZĄCY

Wąż łączący jest tożsamy z wężem z zestawu MO-4u.

wąż łączący

wąż łączący

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

POCHŁANIACZ RSZ-4

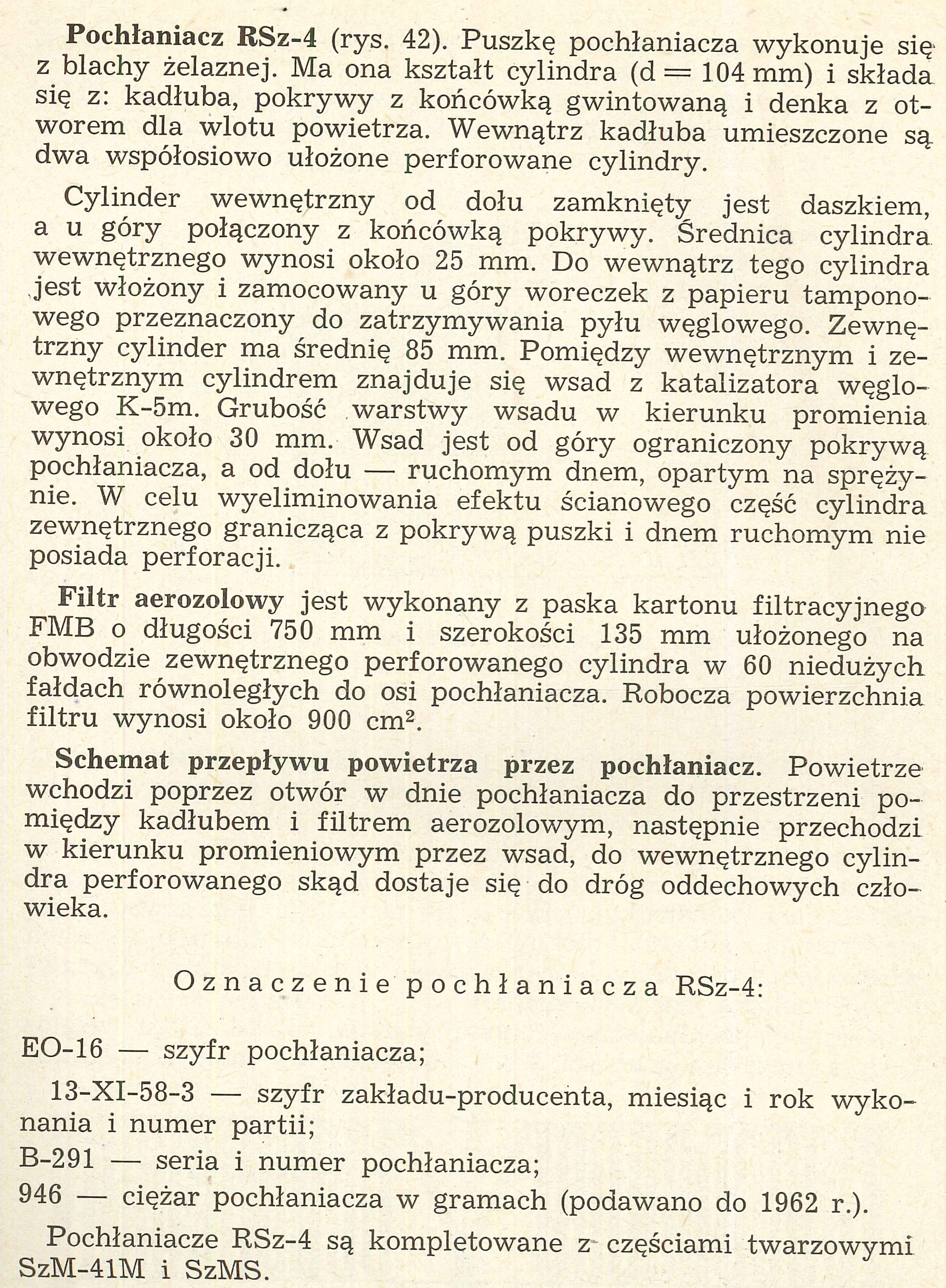

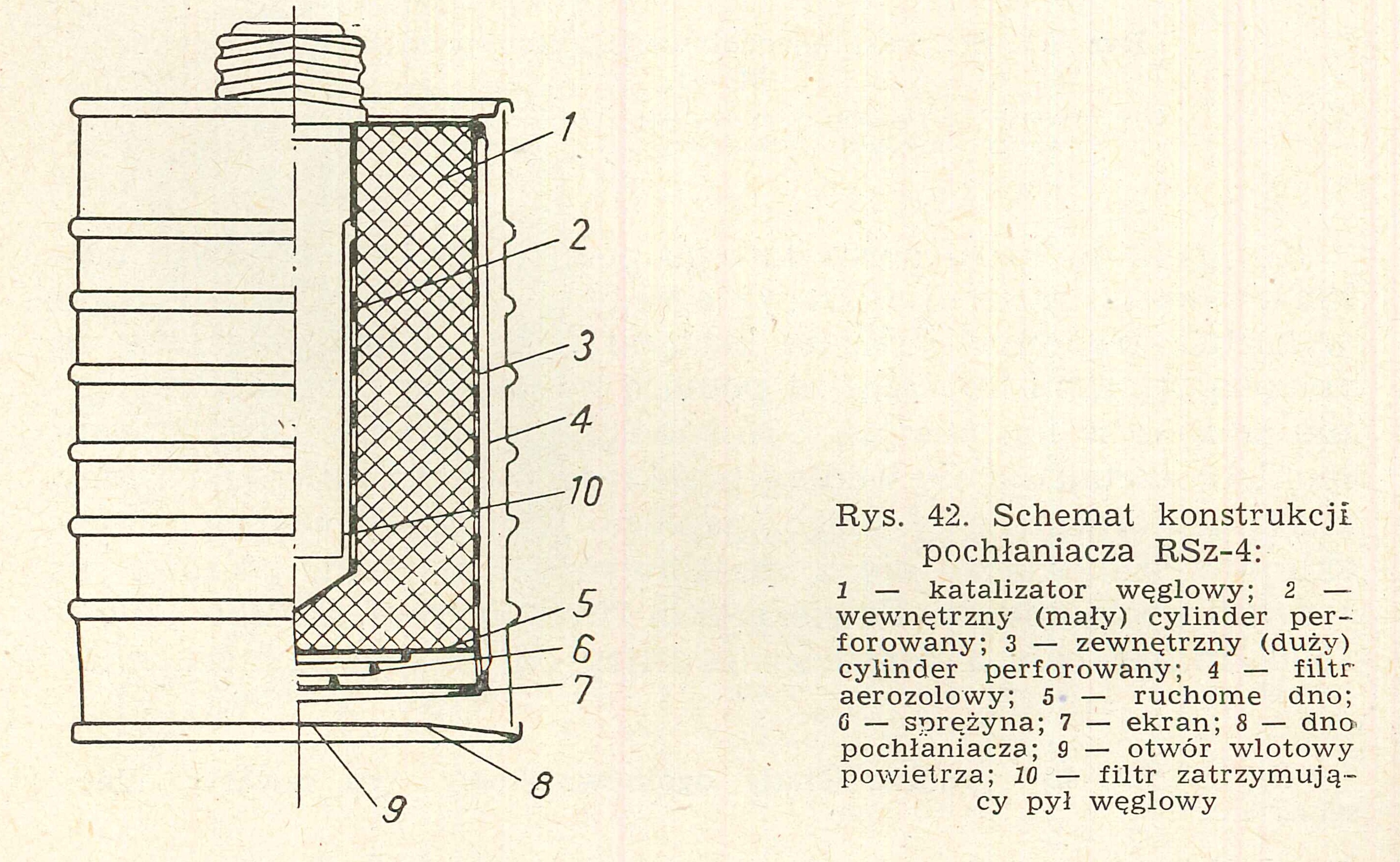

Pochłaniacz RSz-4 jest pochłaniaczem cylindrycznym. "RSz" oznacza powiększony wkład węglowy. Pochłaniacz opatrzony jest symbolem EO-16. Na spodniej części, we wlocie pochłaniacza znajduje się złącze gwintowe Rd40x4mm, umożliwiające przykręcenie dodatkowego pochłaniacza lub filtra.

pochłaniacz

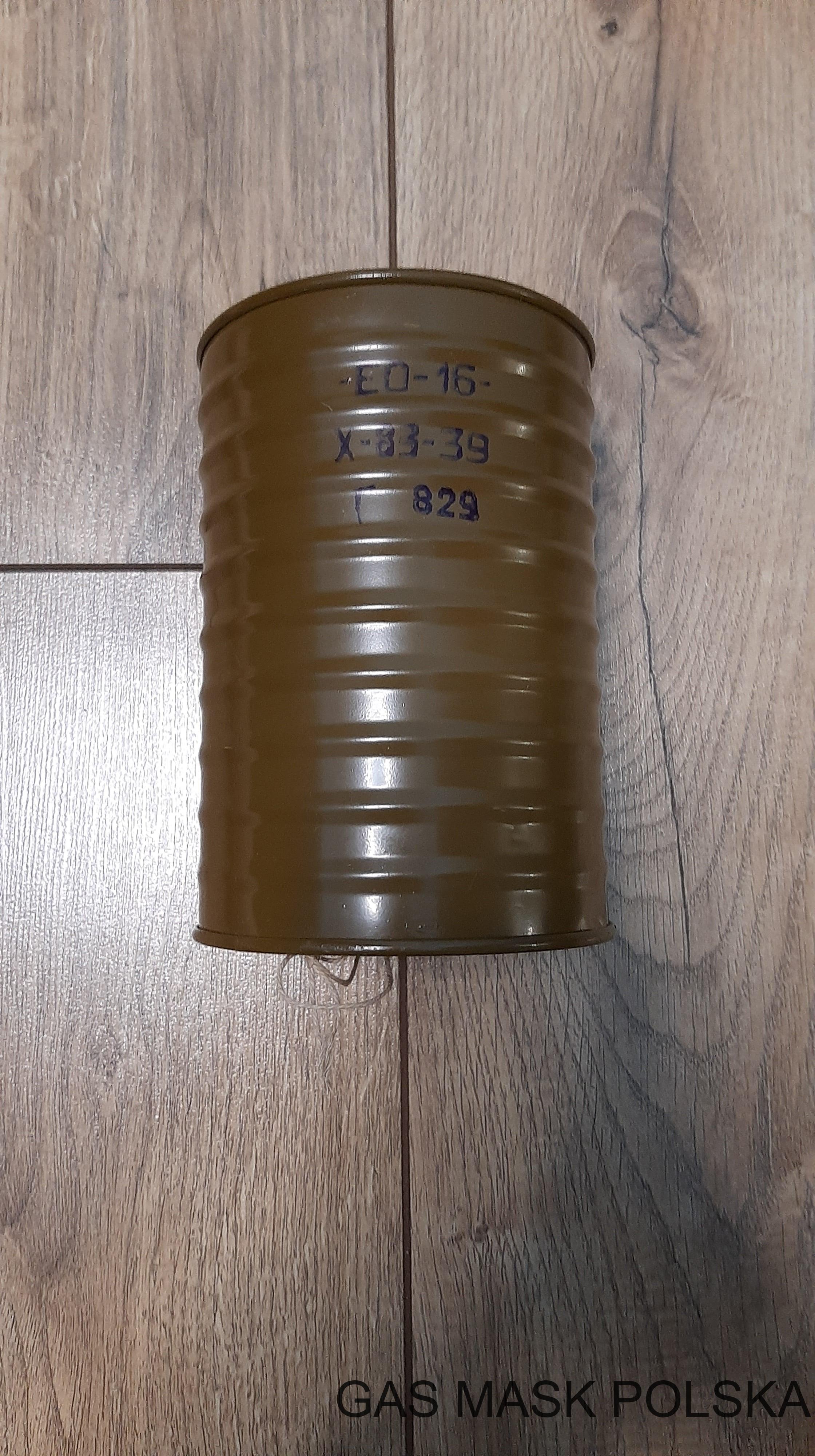

pochłaniacz RSz-4 - widok z przodu

i
pochłaniacz

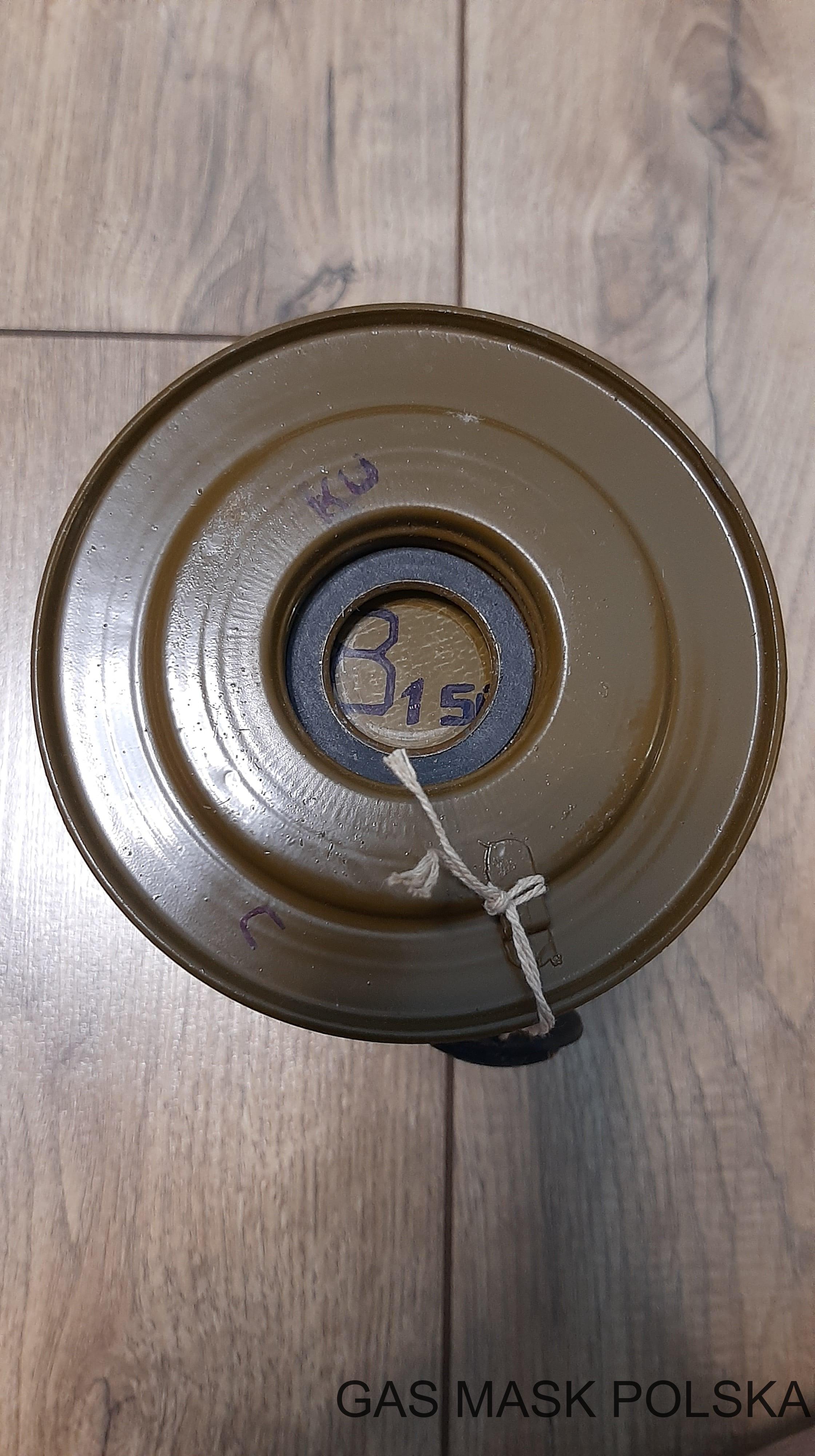

pochłaniacz RSz-4 - widok z góry

i

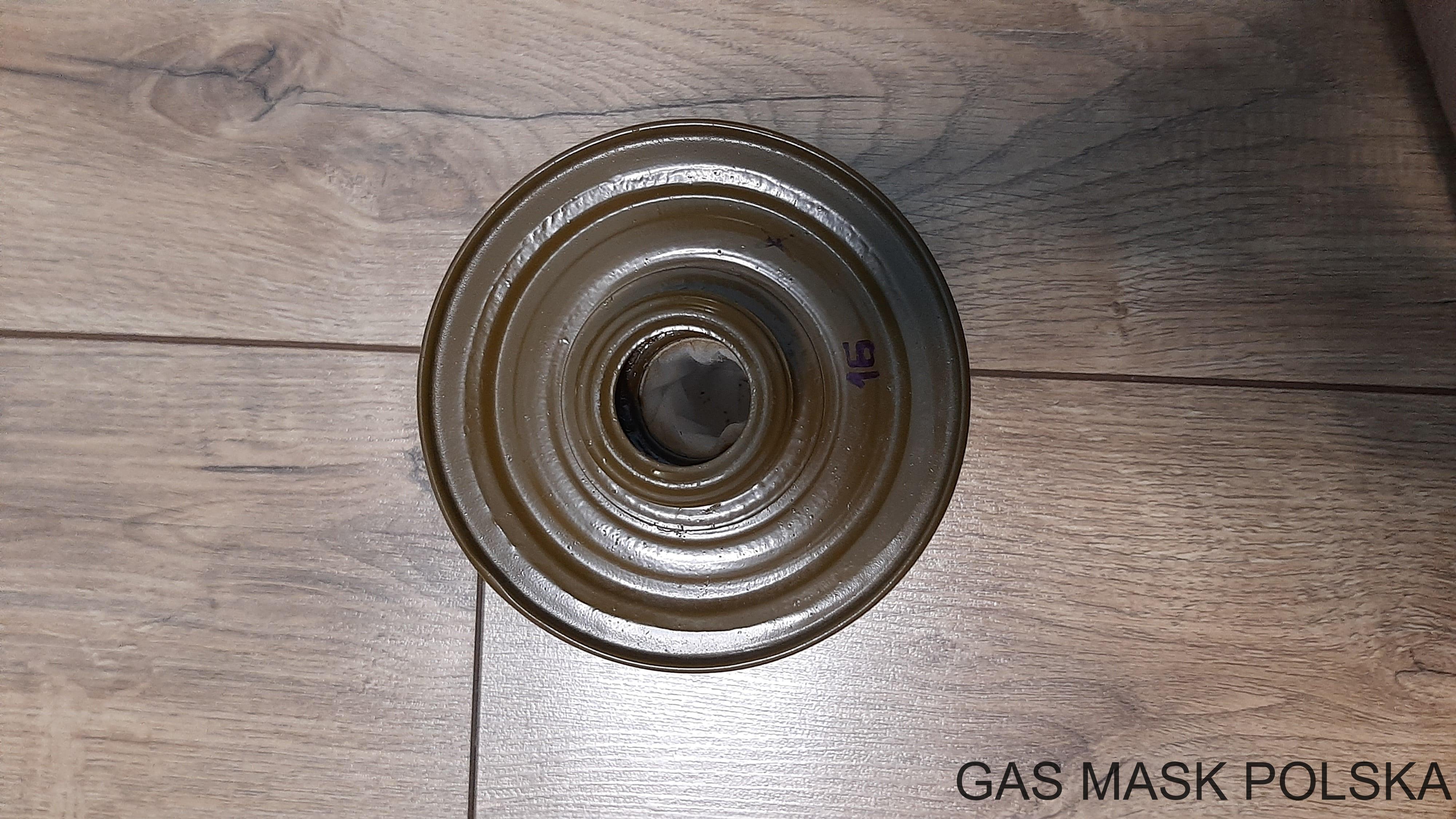

pochłaniacz

pochłaniacz RSz-4 - widok z dołu

i

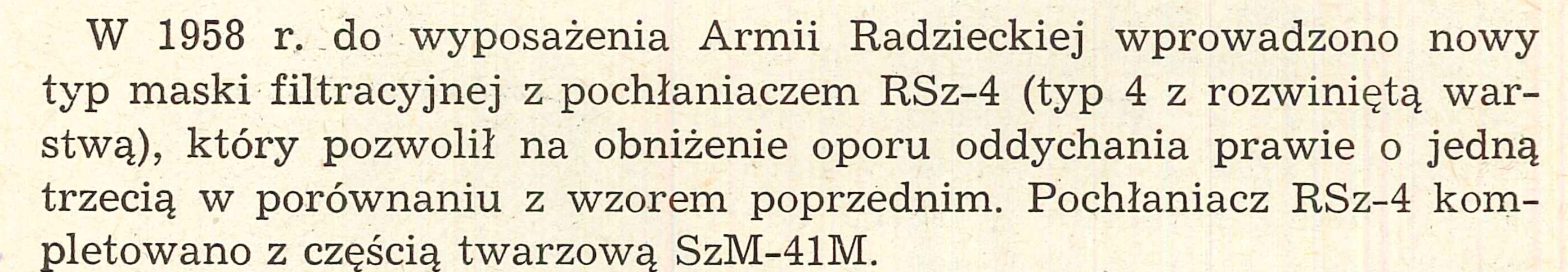

literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

Wersja trójkomorowa

Torba nośna typu A kompletowana z zestawem RSz-4 różni się od torby do zestawu Mo-4u wykończeniem komory na pochłaniacz. Różnica polega na zastosowaniu ściągacza w miejsce taśm podtrzymujących pochłaniacz z wężem łączącym.

torba

torba typu A - widok z przodu

i
torba

torba typu A - widok z tyłu

i
torba

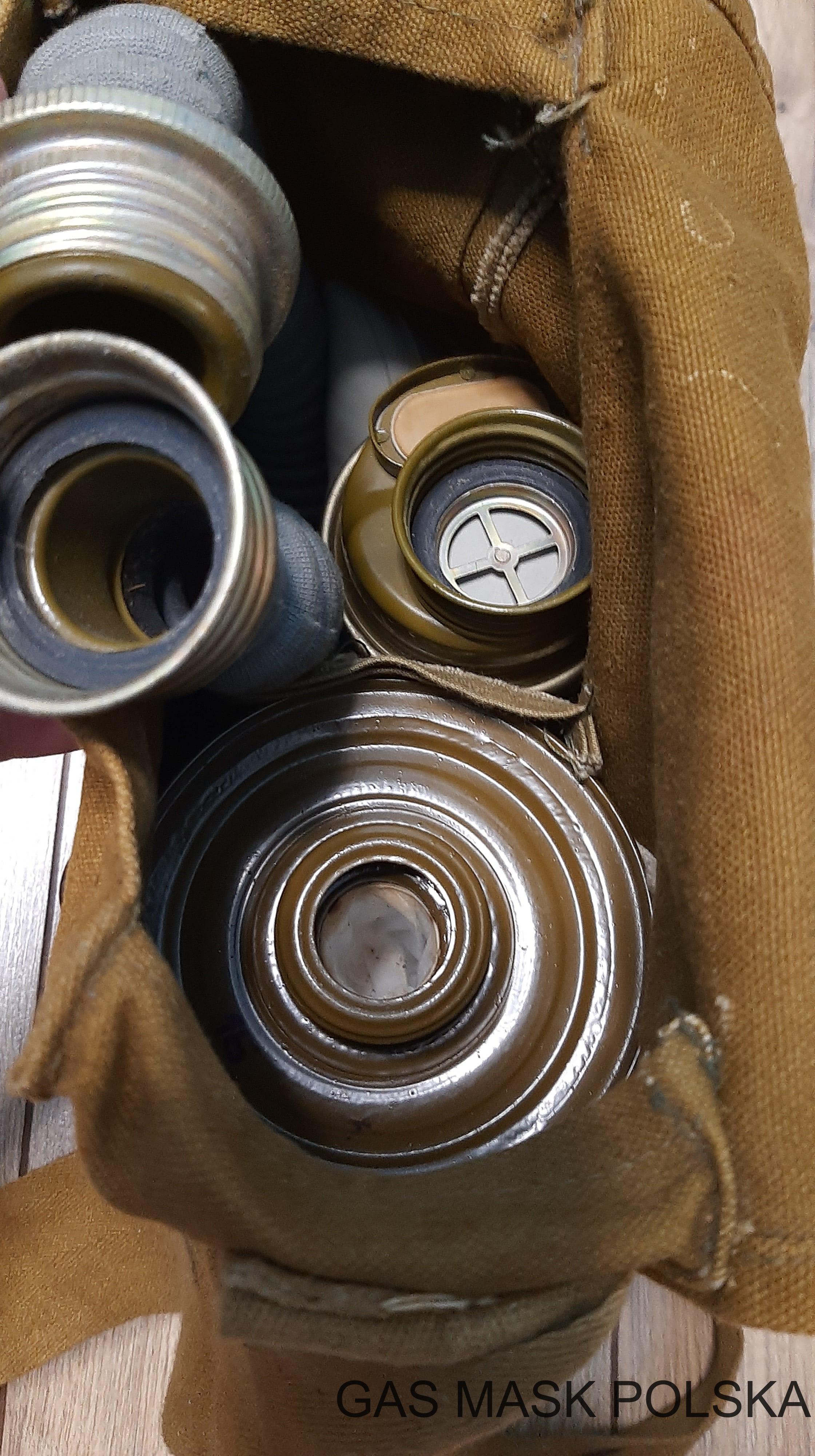

torba typu A - wnętrze

i

Wersja dwukomorowa

W wersji dwukomorej torby typu A usunięto komorę z wężem łączącym.

torba

torba typu A - widok z przodu

i
torba

torba typu A - widok z tyłu

i
torba

torba typu A - wnętrze

i

TORBA NOŚNA Z PODWÓJNYM ZAPIĘCIEM

Ten typ torby różni się znacząco od torby nośnej typu A. Torba jest zwężona i wydłużona oraz nie posiada kieszeni zewnętrznych. Klapa zapinana jest dwupunktowo. Początkowo torba była zapinana na metalowe zapięcia, a w późniejszych wersjach na skórzane paski spinane guzikami. Wewnątrz podzielona jest na dwie komory. W przegrodzie znajduje się kieszonka na wkładki przeciwpotne. W komorze na pochłaniacz znajdują się wiązane taśmy zapobiegające wysunięciu się pochłaniacza, a na jej dnie - drewniane klocki. Torba ta miała zastąpić torbę typu A.

torba

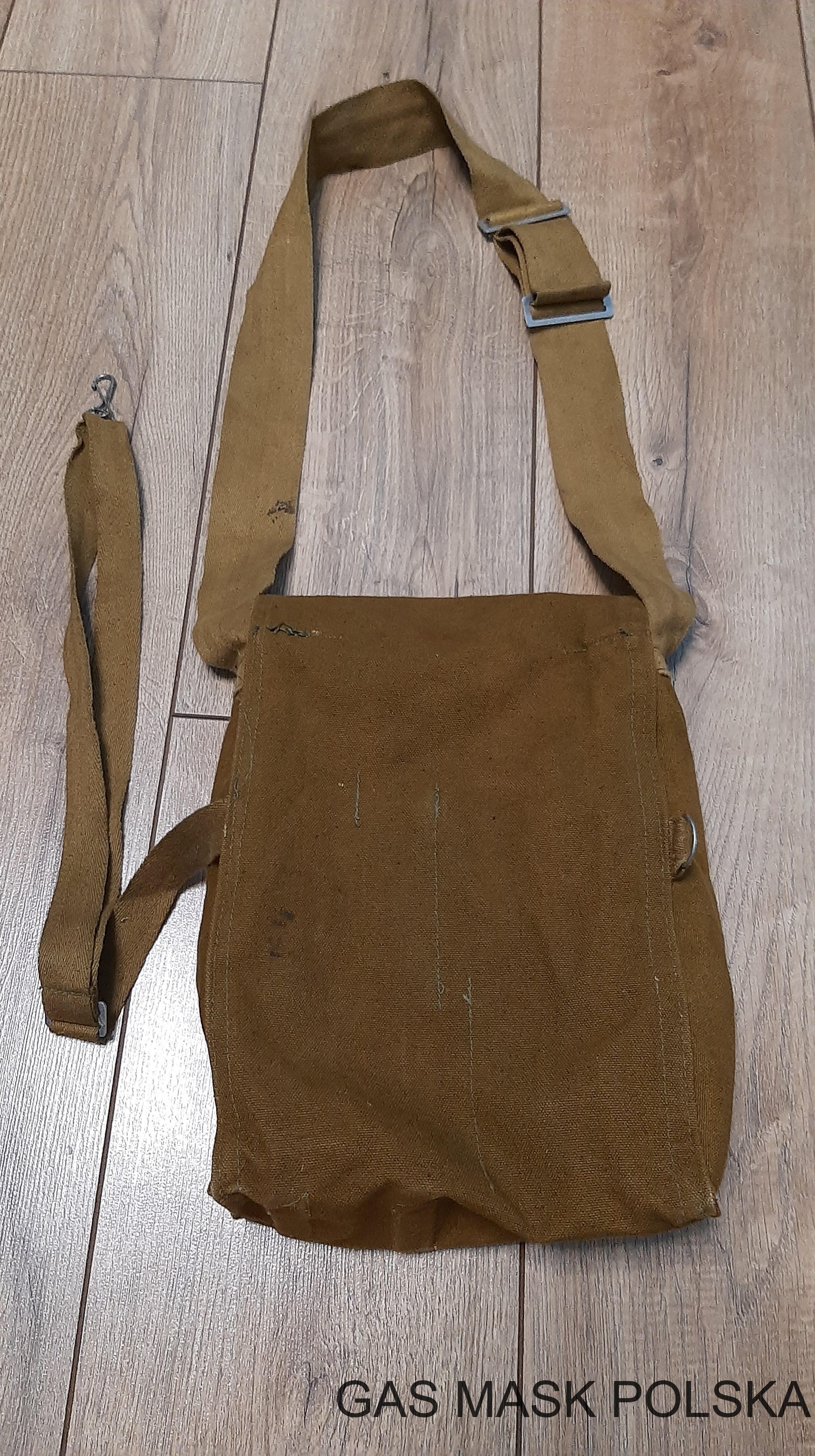

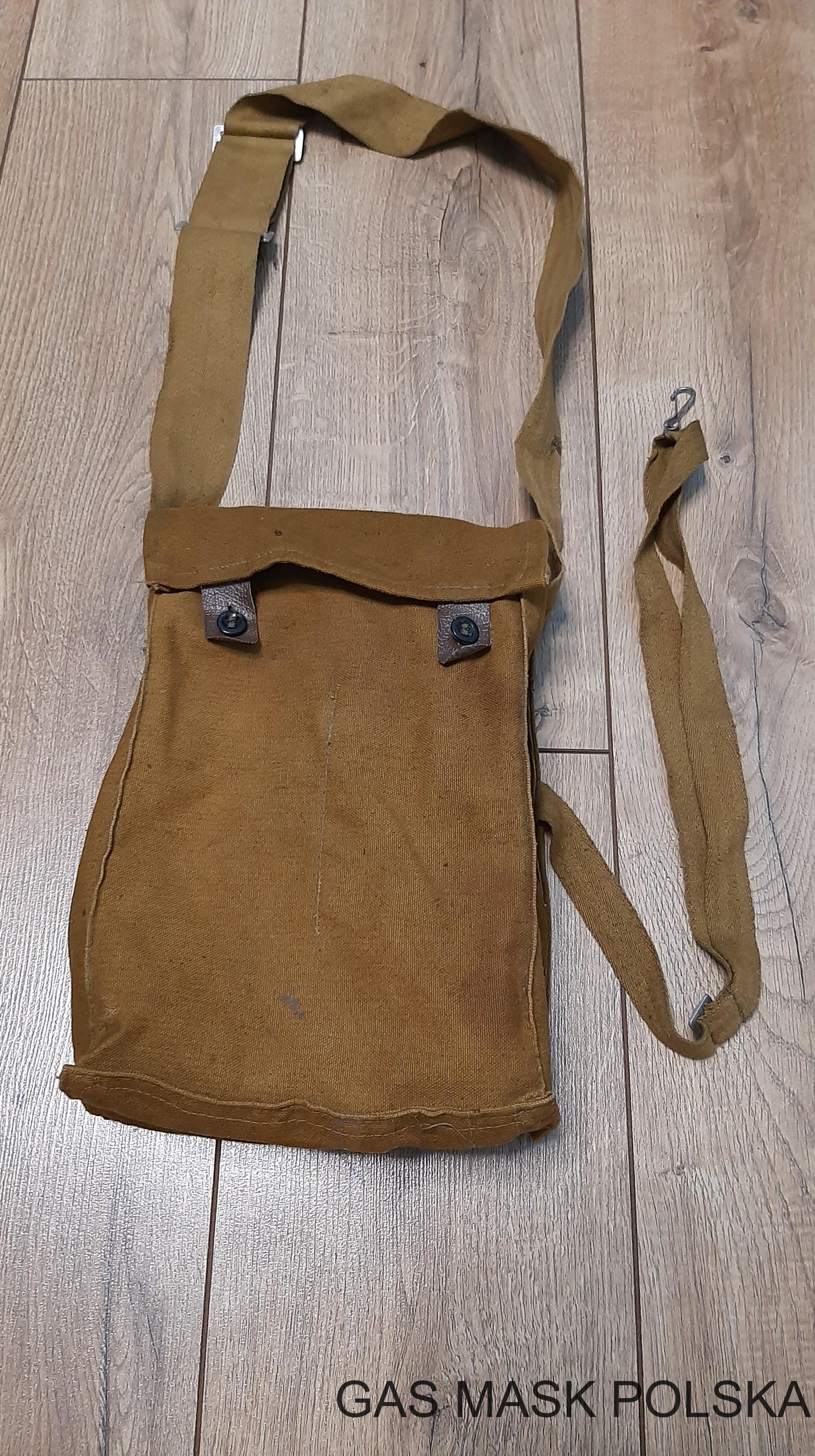

torba z podwójnym zapięciem - widok z przodu

i
torba

torba z podwójnym zapięciem - widok z tyłu

i
torba

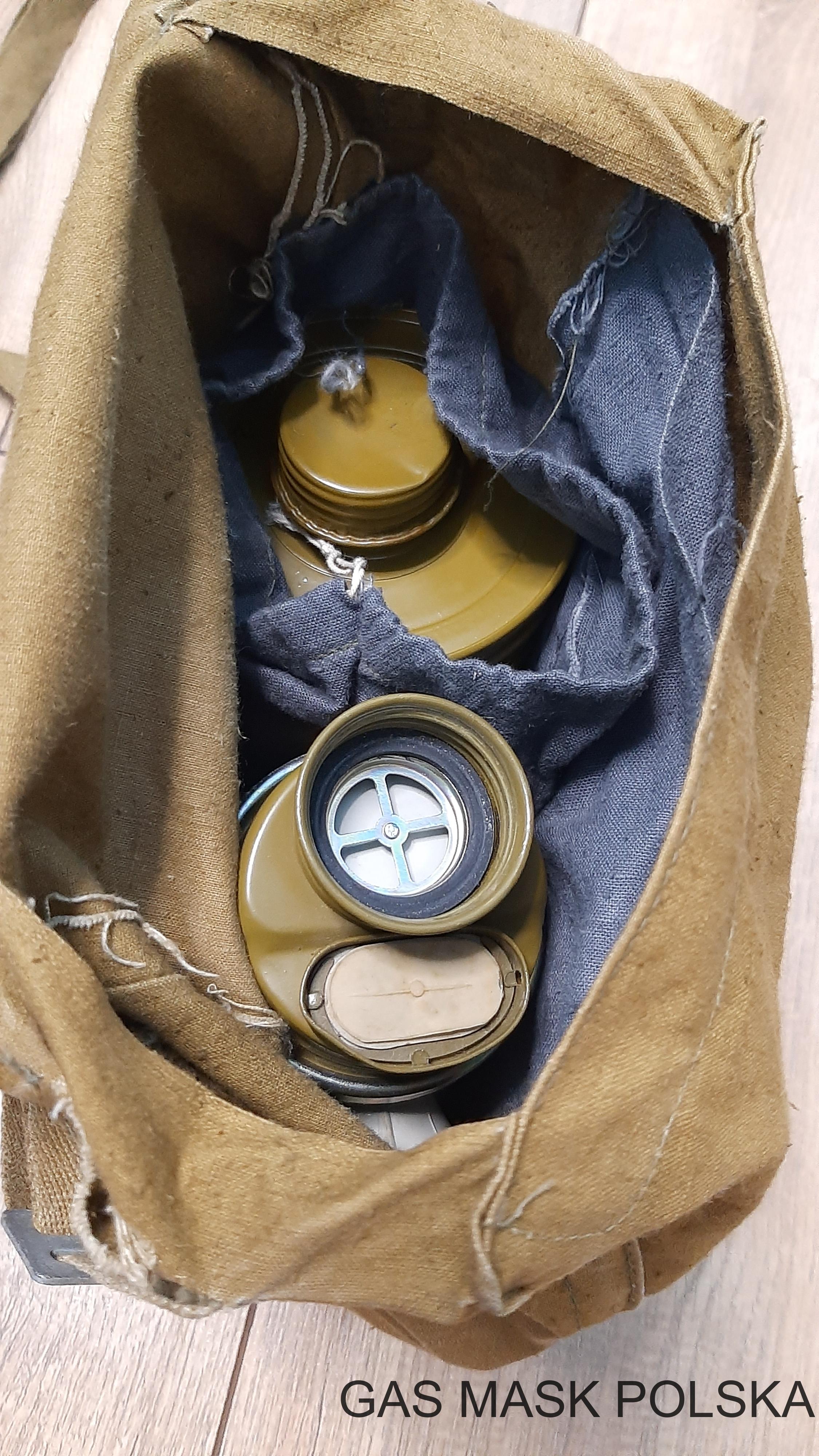

torba z podwójnym zapięciem - wnętrze

i
torba

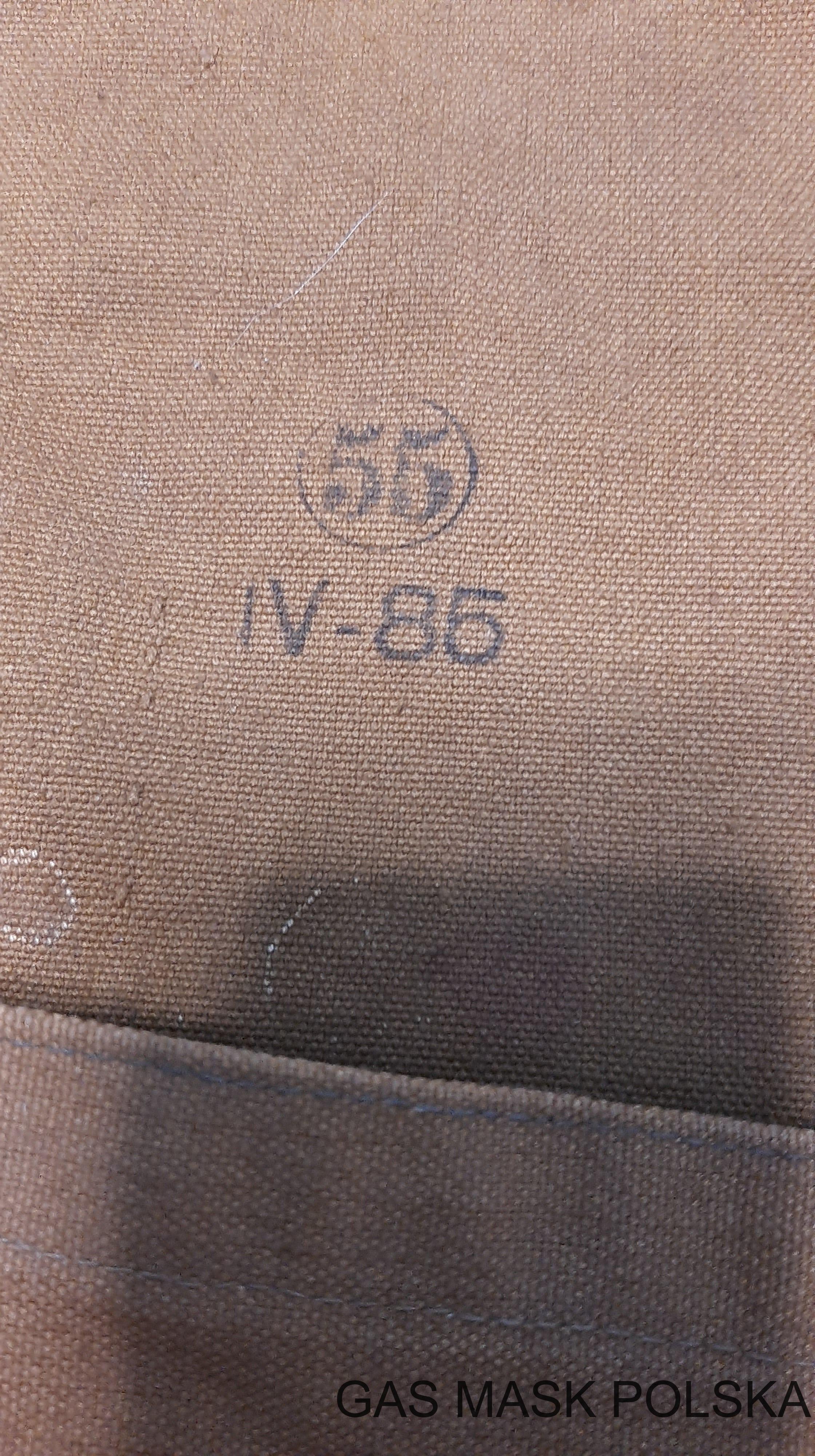

torba z podwójnym zapięciem - oznaczenie producenta oraz data produkcji

i
