MM-1

MM-1 to radziecka maska przeciwgazowa produkowana od lat 50-tych do bliżej nieokreślonego momentu. Przeznaczona była dla Sił Zbrojnych ZSRR oraz była eksportowana do NRD.

Maska wyposażona jest w pięciopunktowe, wymienne nagłowie, dwa okrągłe wizjery ustawione na wprost oraz wydłużoną komorę zaworów z podwójnym zaworem wydechowym oraz ze złączem gwintowym Rd 40x4mm. Komora zaworów pomalowana jest na kolor brązowo-zielony, z przewagą jednego lub drugiego z odcieni, w zależności od padającego światła. Obręcz zaciskowa wokół komory zaworów zabezpieczona jest prawdopodobnie metodą kadmowania.

Część twarzowa

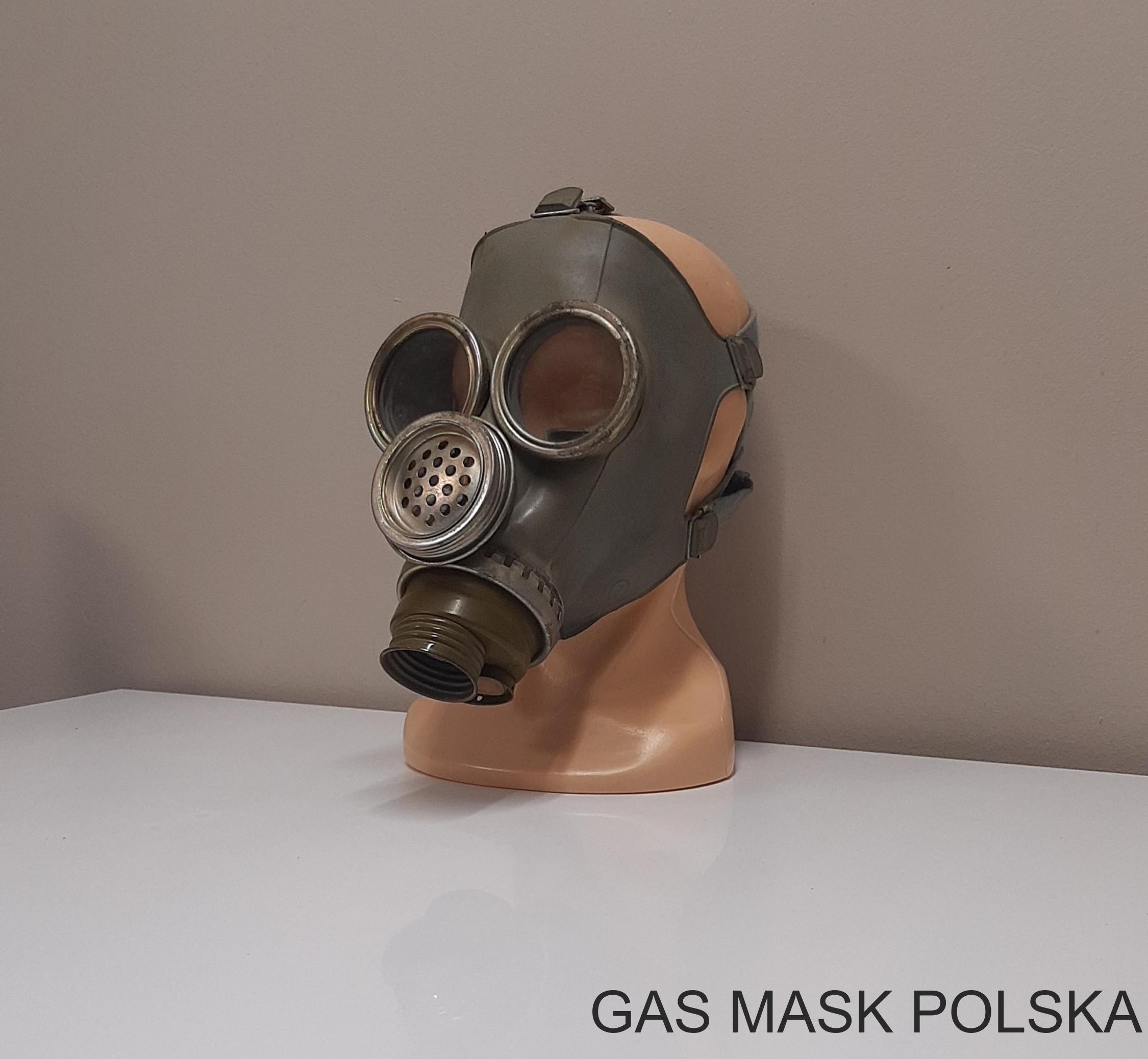

MM-1 - widok z przodu

i
Część twarzowa

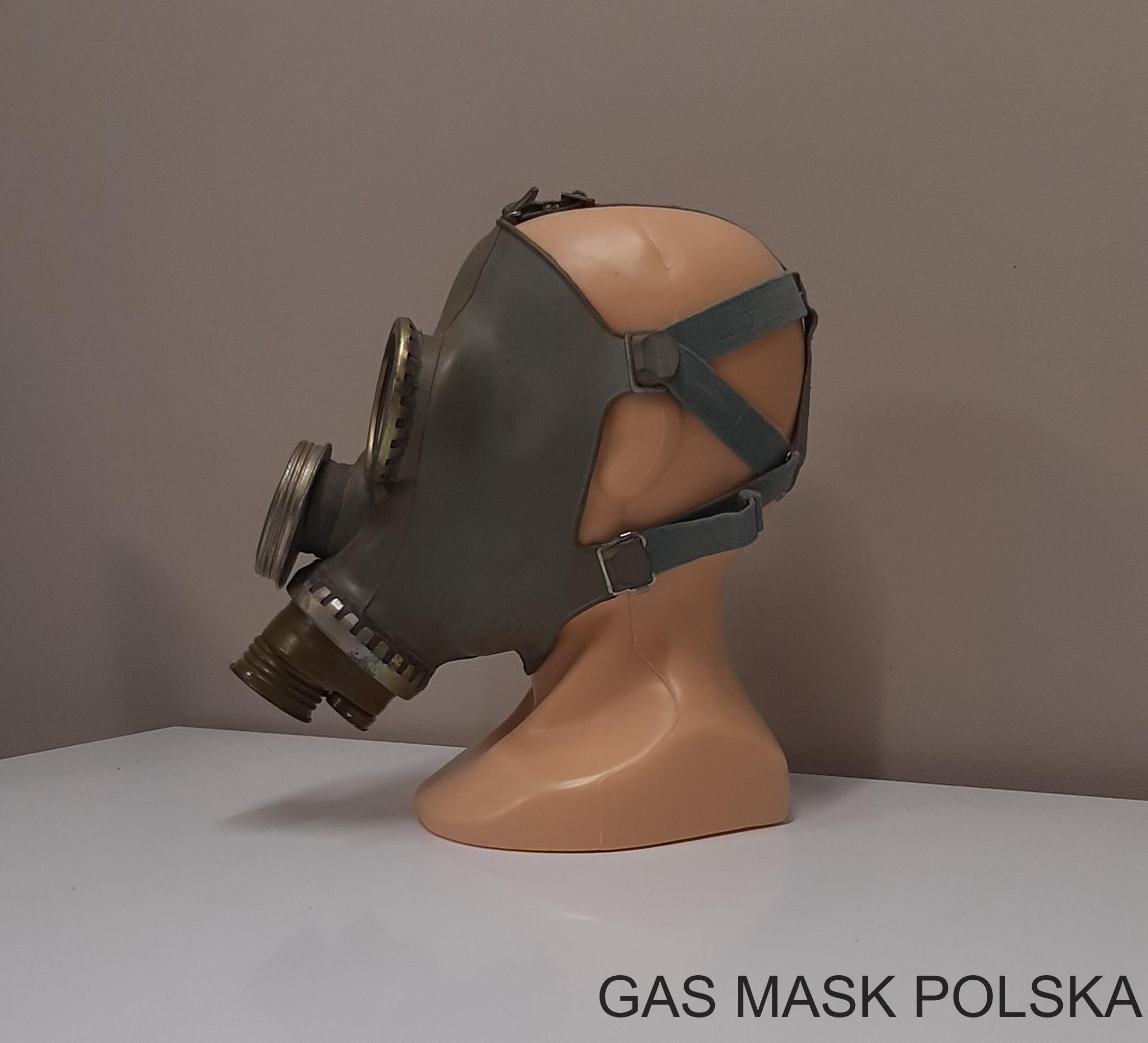

MM-1 - widok z boku

i
Część twarzowa

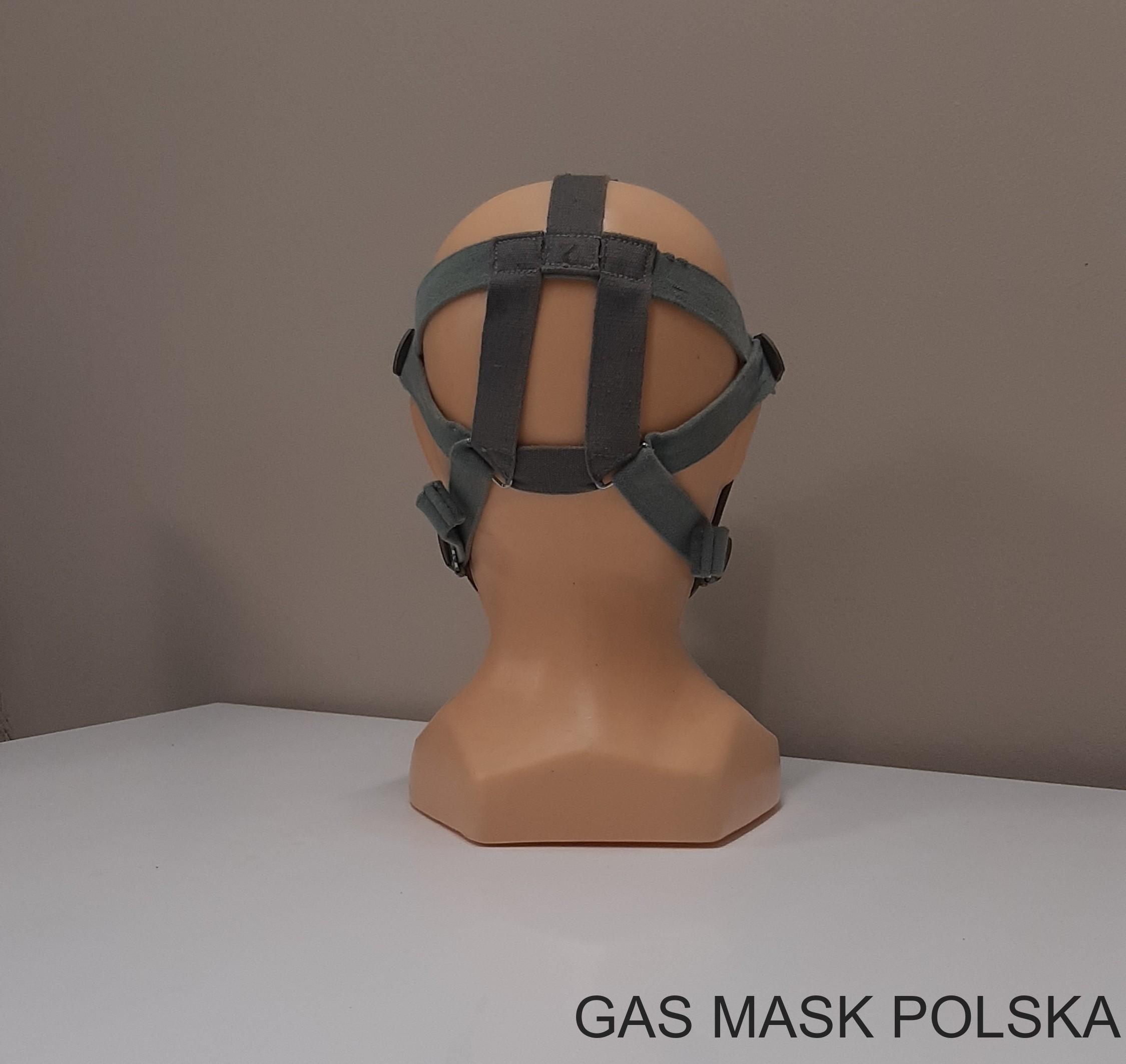

MM-1 - widok z tyłu

i
Część twarzowa

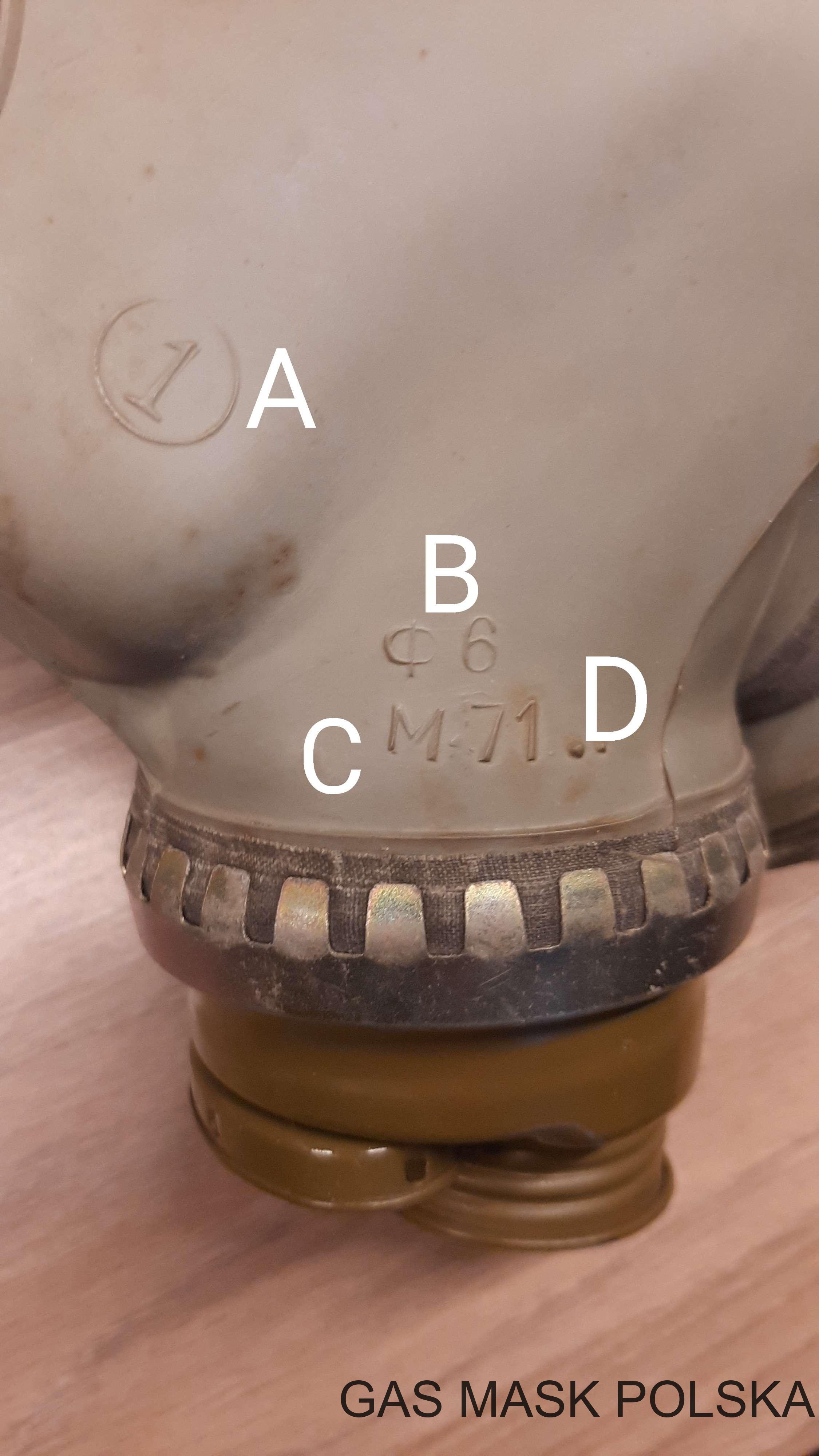

oznaczenia odlane na gumie: | A - rozmiar, B - numer formy, C - oznaczenie producenta gumy, D - rok i kwartał produkcji gumy

i

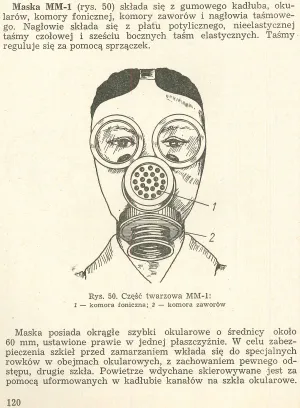

literatura

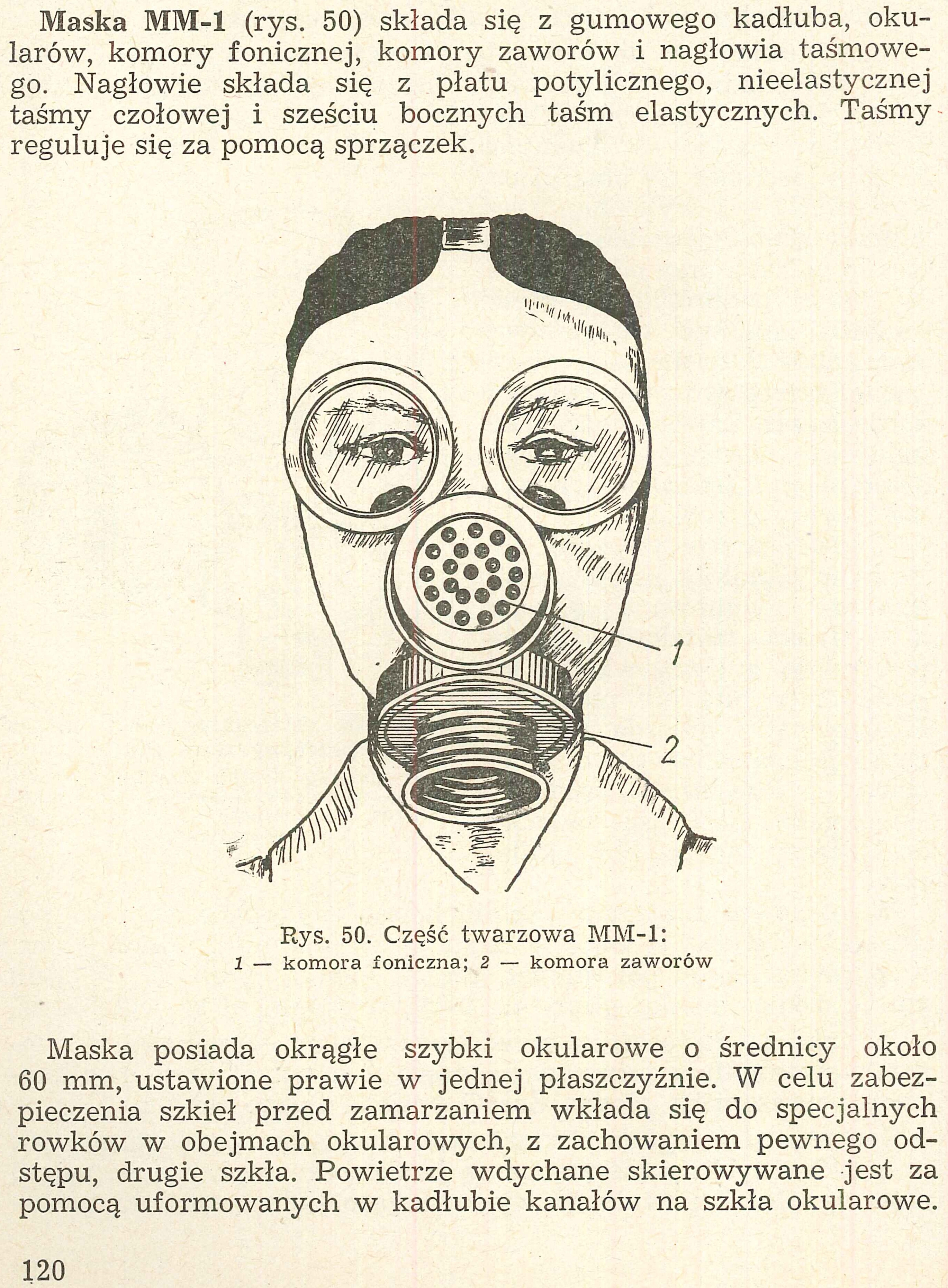

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

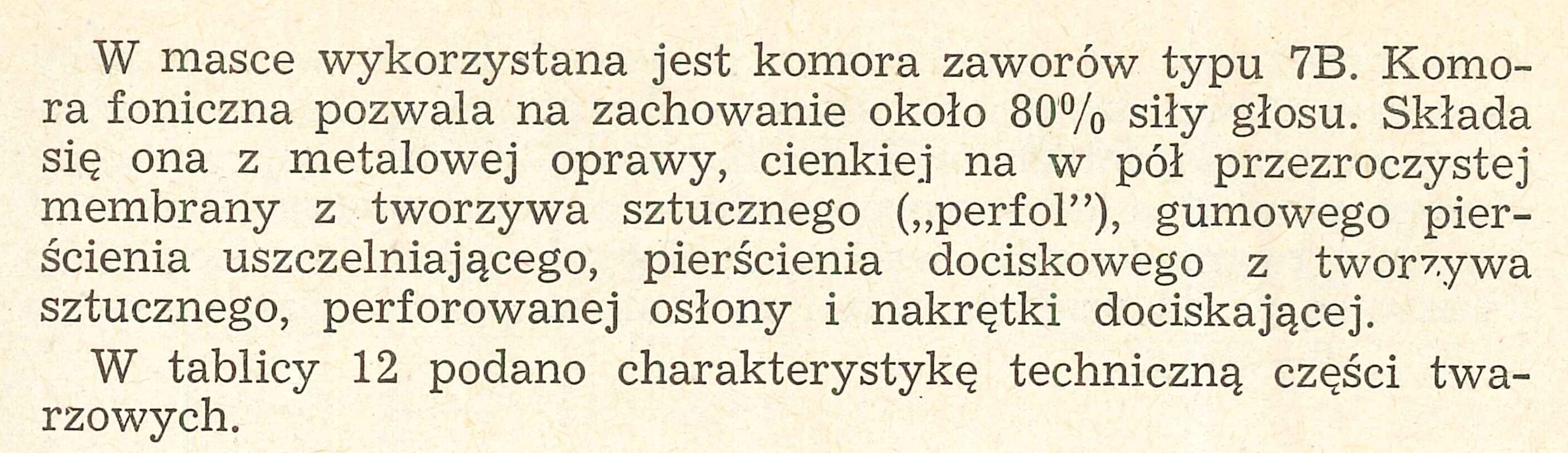

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

ZESTAW

MM-1 była kompletowana w co najmniej dwóch zestawach - MO-4u oraz RSz-4. W NRD kompletowana była w zestawie RSch-4.

ZESTAW MO-4U

W skład zestawu MO-4u wchodzi: MM-1, wąż łączący, pochłaniacz MO-4u, torba nośna typu A i zapasowe membrany foniczne. Wyposażeniem dodatkowym jest indywidualny pakiet przeciwchemiczny.

zestaw mo-4u

WĄŻ ŁĄCZĄCY

Wąż łączący wykonany jest z gumy w szarej otulinie bawełnianej i wyposażony jest w złącza gwintowe Rd 40x4mm. Złącza gwintowe zabezpieczono prawdopodobnie metodą kadmowania.

wąż łączący

wąż łączący

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

POCHŁANIACZ MO-4U

Pochłaniacz MO-4u jest rozwinięciem pochłaniacza MO-4. Opatrzony jest symbolem EO-12 lub EO-14. Ma kształt spłaszczonego walca z siedmioma karbami i przetłoczeniem pomięczy trzecim a czwartym karbem (licząc od dołu). W dolnej połowie pochłaniacza umieszczony jest filtr aerozolowy w postaci kartonu filtracyjnego WMT-5, a w górnej pochłaniacz w postaci sorbentu K-5u.

Pochłaniacz MO-4u był masowo kopiowany w innych państwach po wschodniej stronie żelaznej kurtyny: polski EO-14 i BSS-MO-4u, bułgarski BSS-MO-4u, czechosłowacki BSS-MO-4u, węgierski 60M, rumuński pochłaniacz do maski Model 58 oraz chiński Typ 59.

literatura

pochłaniacz MO-4u - widok z przodu

i
literatura

pochłaniacz MO-4u - widok z tyłu

i
literatura

pochłaniacz MO-4u - widok z dołu

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

TORBA NOŚNA

TORBA NOŚNA TYPU A

Torba nośna typu A wykonana jest z materiału. Wyposażona jest w pas nośny oraz pas biodrowy z karabińczykiem i d-ringiem. Klapa główna zapinana jest na pasek skórzany z klamrą. Wewnątrz torba podzielona jest na trzy komory. W komorze na pochłaniacz znajdują się taśmy zapobiegające wysunięciu się pochłaniacza, a na jej dnie - drewniane klocki. Z zewnątrz przyszyta jest kieszeń.

torba

torba typu A - widok z przodu

i
torba

torba typu A - widok z tyłu

i

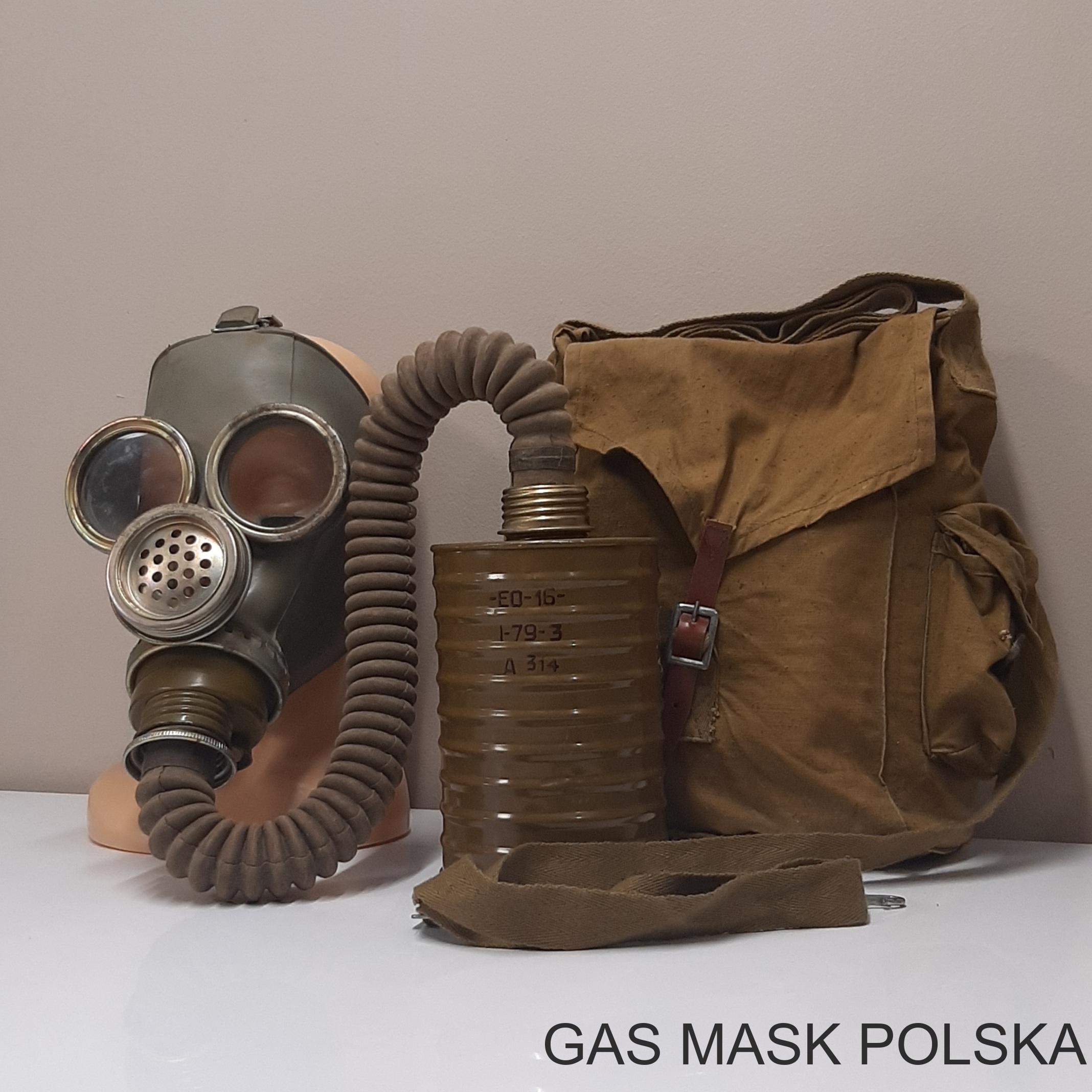

ZESTAW RSZ-4

W skład zestawu RSz-4 wchodzi: MM-1, wąż łączący, pochłaniacz RSz-4, torba nośna typu A lub torba nośna dwukomorowa i zapasowe membrany foniczne. Wyposażeniem dodatkowym jest indywidualny pakiet przeciwchemiczny.

zestaw

WĄŻ ŁĄCZĄCY

Wąż łączący jest tożsamy z wężem z zestawu MO-4u.

wąż łączący

wąż łączący

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

POCHŁANIACZ RSZ-4

Pochłaniacz RSz-4 jest pochłaniaczem cylindrycznym. "RSz" oznacza powiększony wkład węglowy. Pochłaniacz opatrzony jest symbolem EO-16. Na spodniej części, we wlocie pochłaniacza znajduje się złącze gwintowe Rd40x4mm, umożliwiające przykręcenie dodatkowego pochłaniacza lub filtra.

pochłaniacz

pochłaniacz RSz-4 - widok z przodu

i
pochłaniacz

pochłaniacz RSz-4 - widok z góry

i
pochłaniacz

pochłaniacz RSz-4 - widok z dołu

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i
literatura

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

i

TORBA NOŚNA TYPU A

Torba nośna typu A wykonana jest z materiału. Wyposażona jest w pas nośny oraz pas biodrowy z karabińczykiem i d-ringiem. Klapa główna zapinana jest na pasek skórzany z klamrą. Wewnątrz torba podzielona jest na trzy komory. W komorze na pochłaniacz znajdują się taśmy zapobiegające wysunięciu się pochłaniacza, a na jej dnie - drewniane klocki. Z zewnątrz przyszyta jest kieszeń.

torba

torba typu A - widok z przodu

i
torba

torba typu A - widok z tyłu

i
torba

torba typu A - wnętrze

i
