IP-4

Powstała w latach 70-tych jako następca masek izolacyjnych IP-46, była używana przez pracowników zakładów przemysłowych i wojska chemiczne. Zapewniała ochronę użytkownika przed bardzo wysokimi stężeniami gazów przemysłowych i bojowych środków trujących, w sytuacjach gdzie maski filtracyjne nie są skuteczne. Mogła być stosowana w pomieszczeniach zamkniętych np. studzienkach, kotłach, kanałach i zbiornikach, gdzie występuje zagrożenie spadkiem zawartości tlenu w powietrzu do poziomu 17%. Była eksportowana jedynie do Węgierskiej Republiki Ludowej. Produkcje zakończono pod koniec lat 80-tych na rzecz nowszej maski, czyli IP-4M.

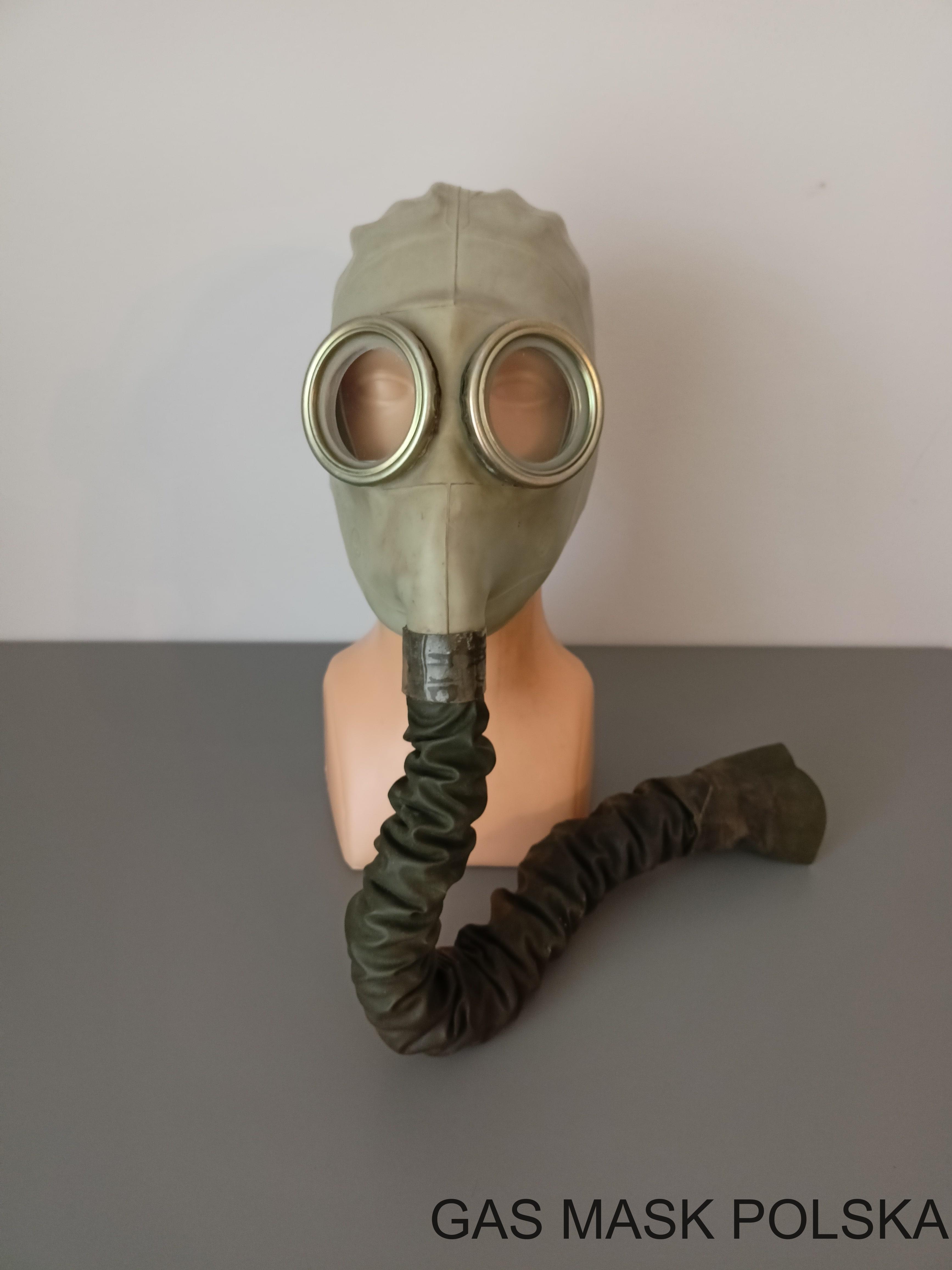

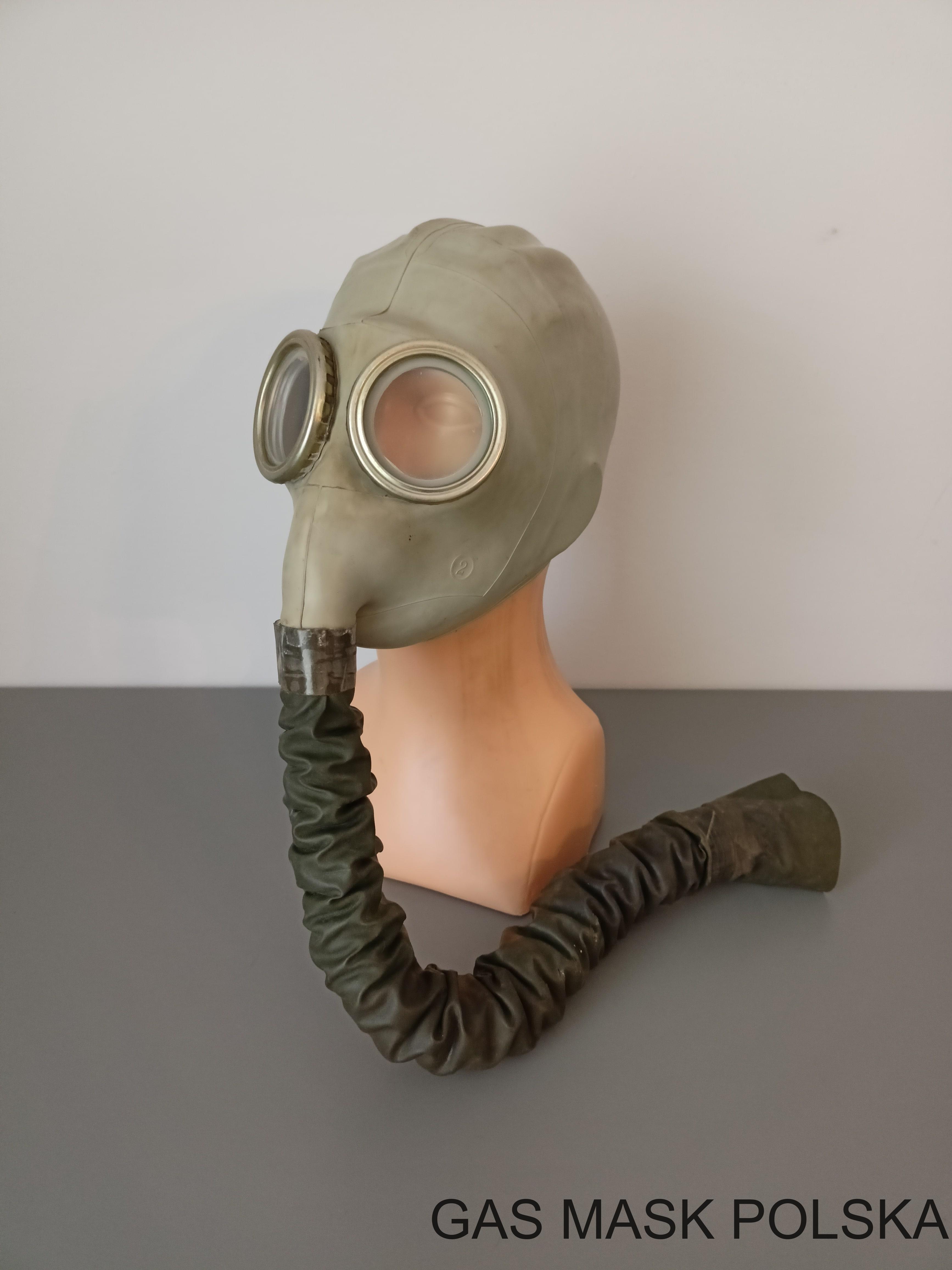

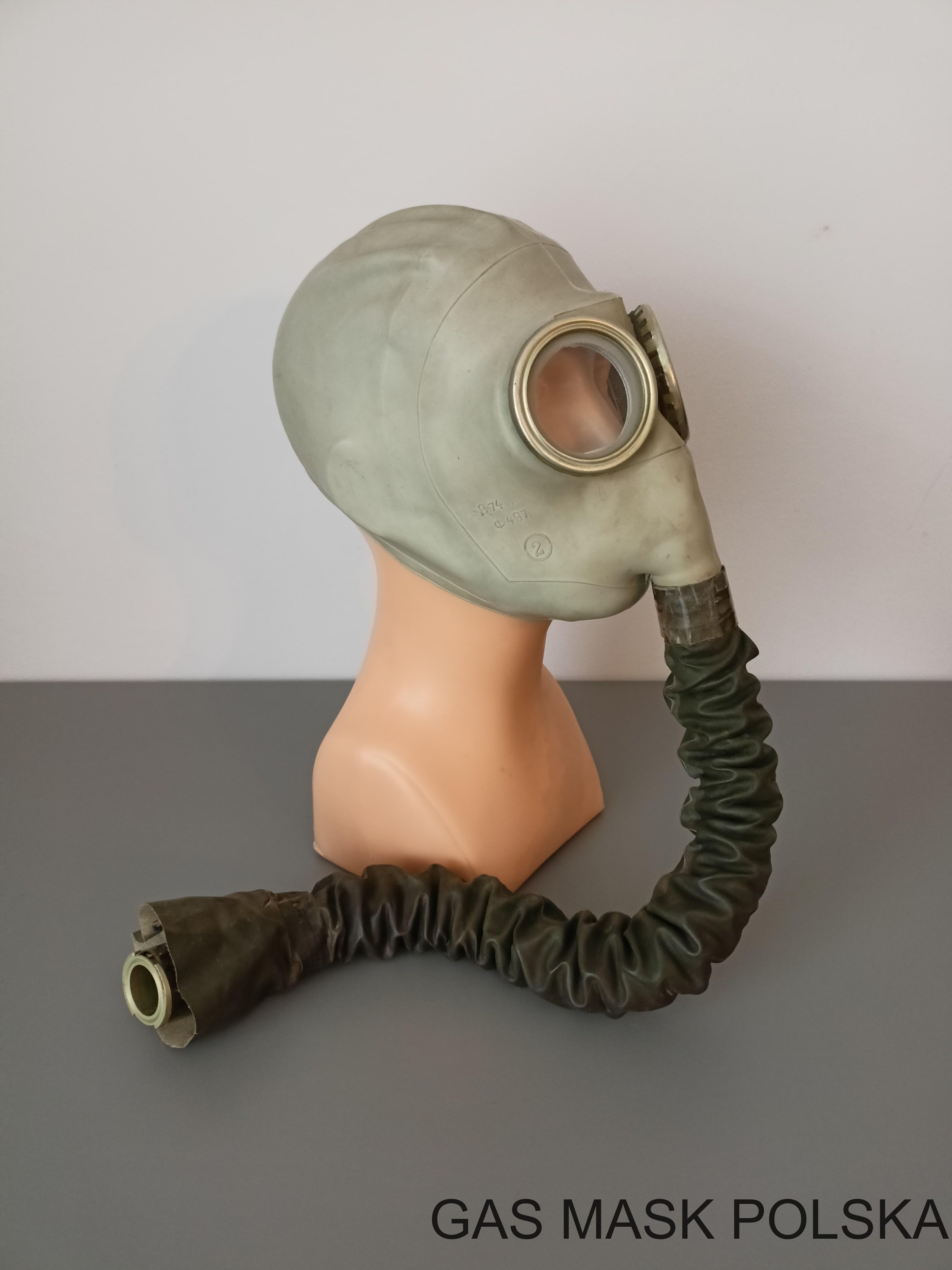

Część twarzowa SzIP-2b(k)

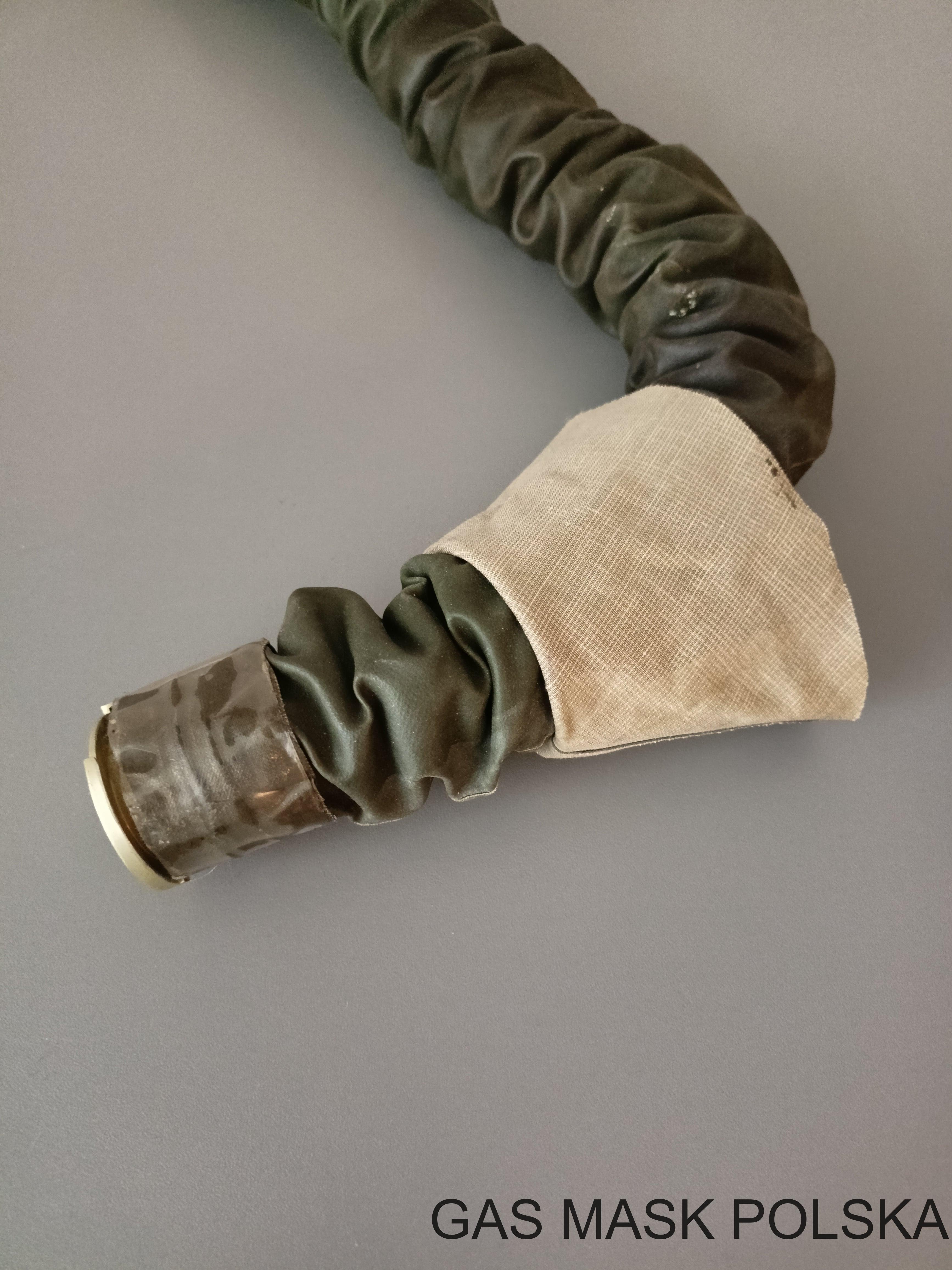

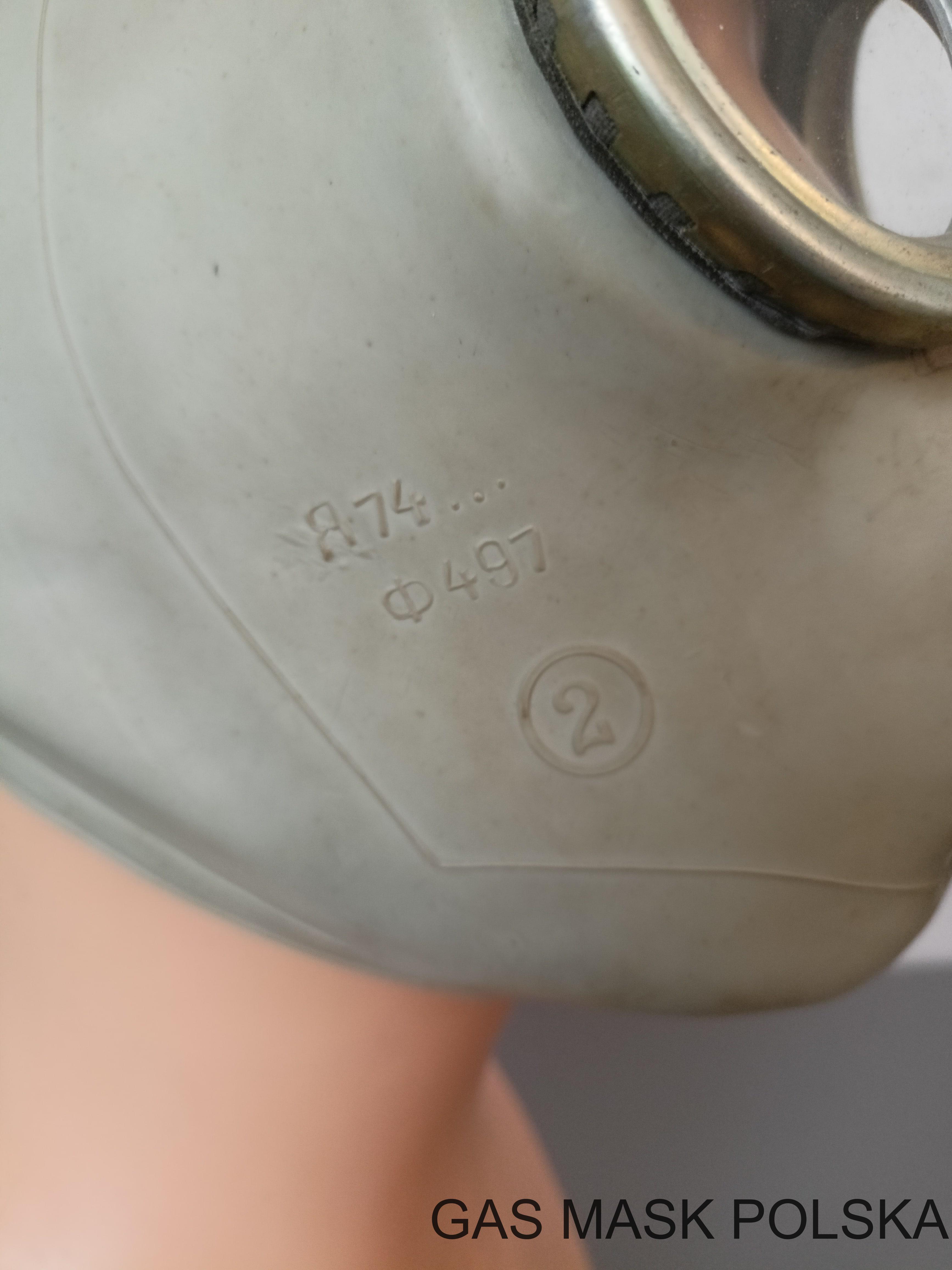

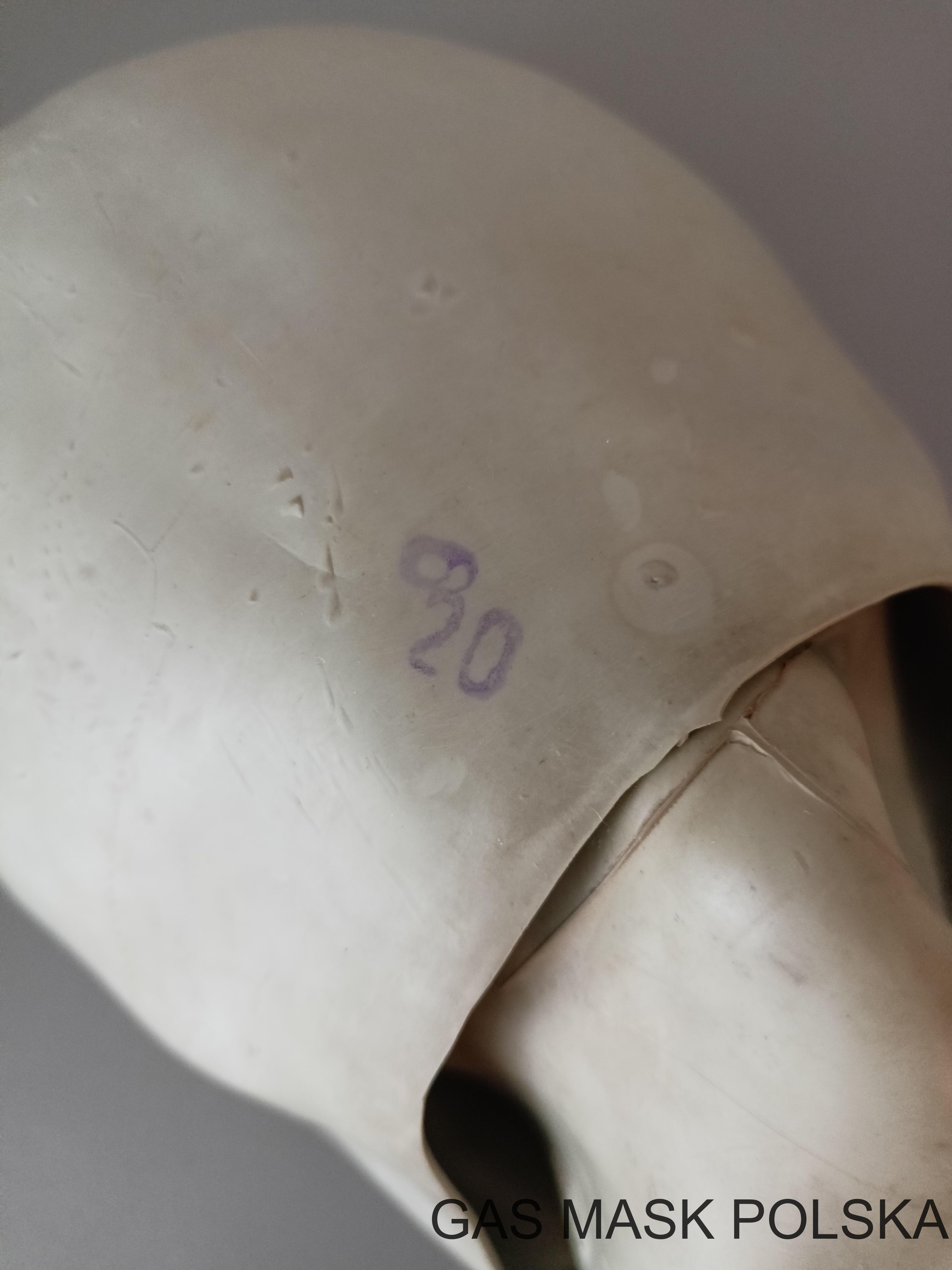

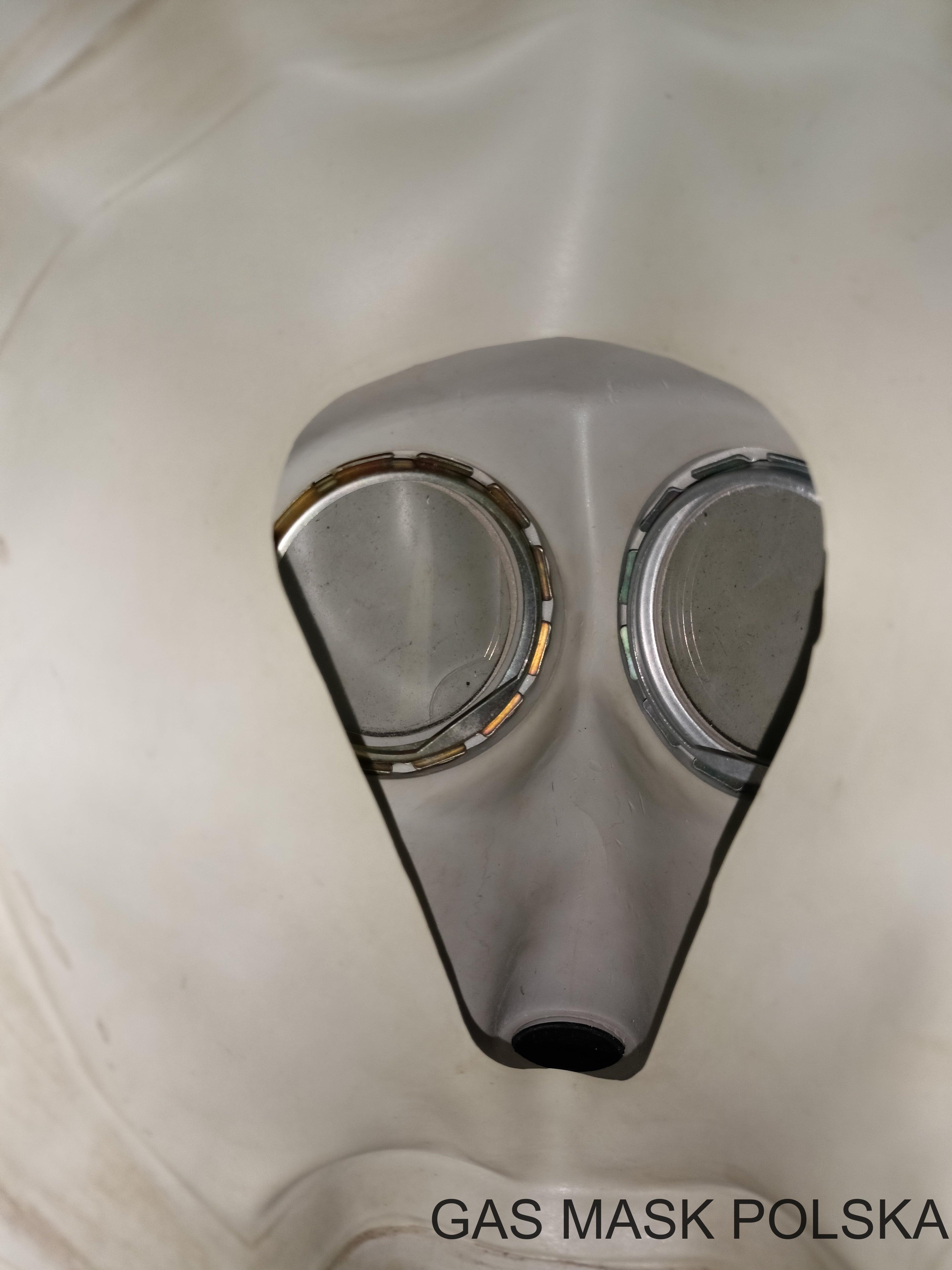

Karbowana rura łącząca jest na stałe przytwierdzona do części twarzowej. Pokryta jest zielonkawym, wodoodpornym materiałem, taki samym jak torba. Na końcu posiada złącze bagnetowe, które montuje się bezpośrednio do pochłaniacza regeneracyjnego. Wizjery wykonano ze szkła, są osadzone za pomocą metalowych obręczy. Od środka posiadają montaż na wkładki przeciwpotne. Jest to ważne, ponieważ w środku nie ma półmaski, ani kanałów nawiewowych. Powietrze wdychane i wydychane jest transportowane tą samą drogą, czyli rurą łączącą. Maska pracuje w obiegu zamkniętym, dlatego żadne powietrze nie wydostaje się i nie jest pobierane z zewnątrz. Część twarzowa występowała tylko w kolorze białym i była produkowana w 4 wielkościach, gdzie 1 to rozmiar najmniejszy, a 4 największy. Prezentowany egzemplarz pochodzi z 1974 roku.

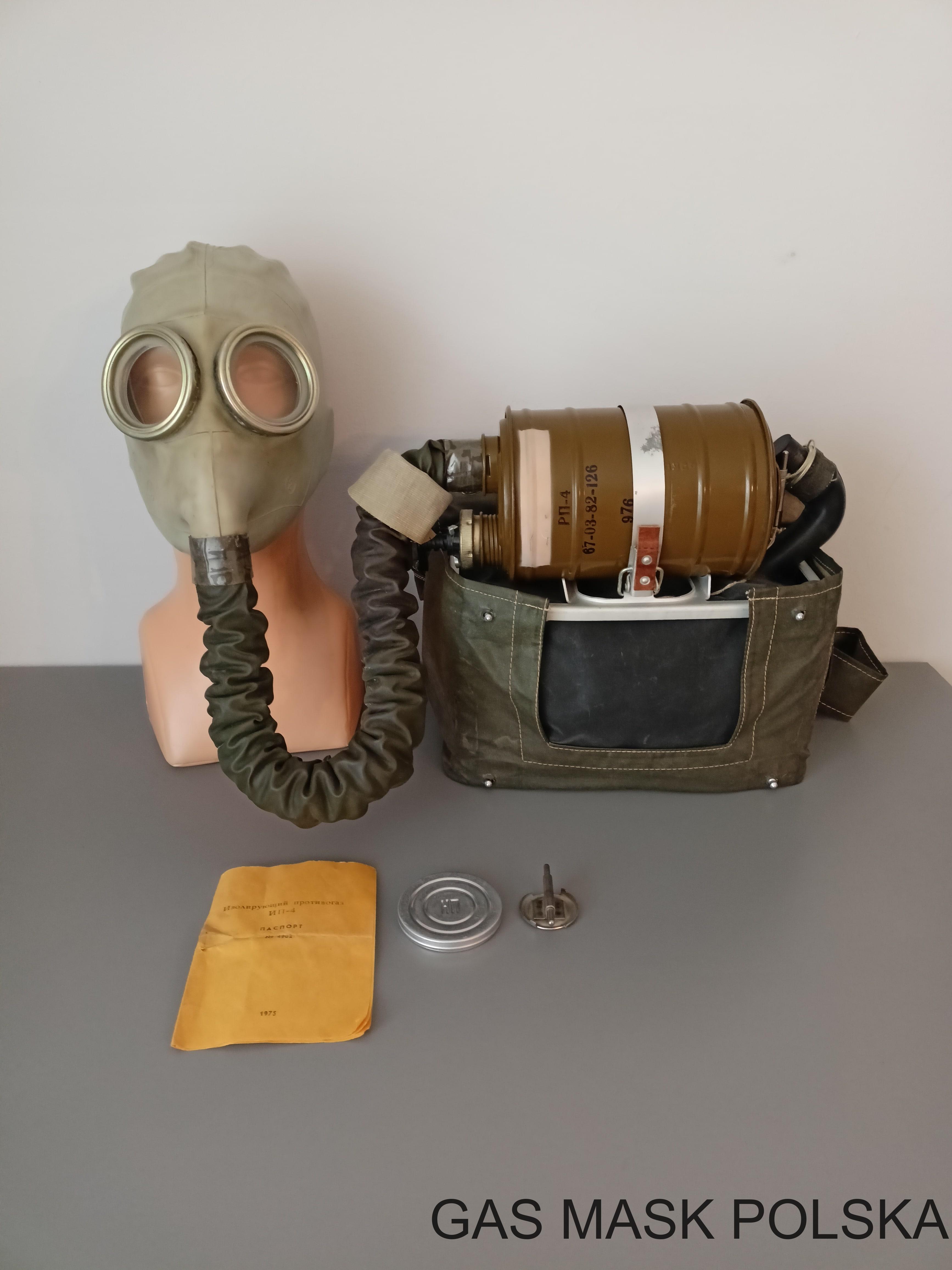

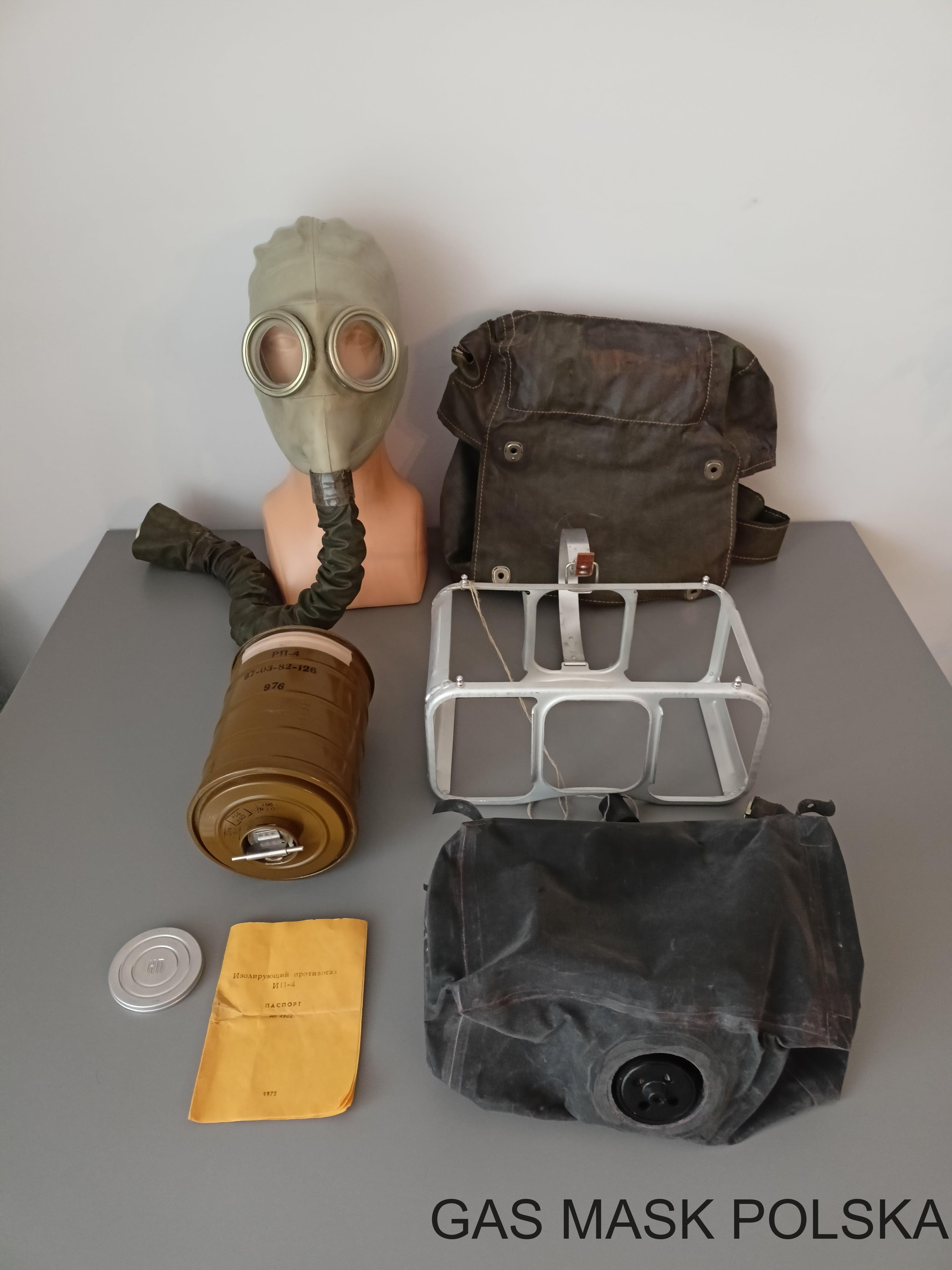

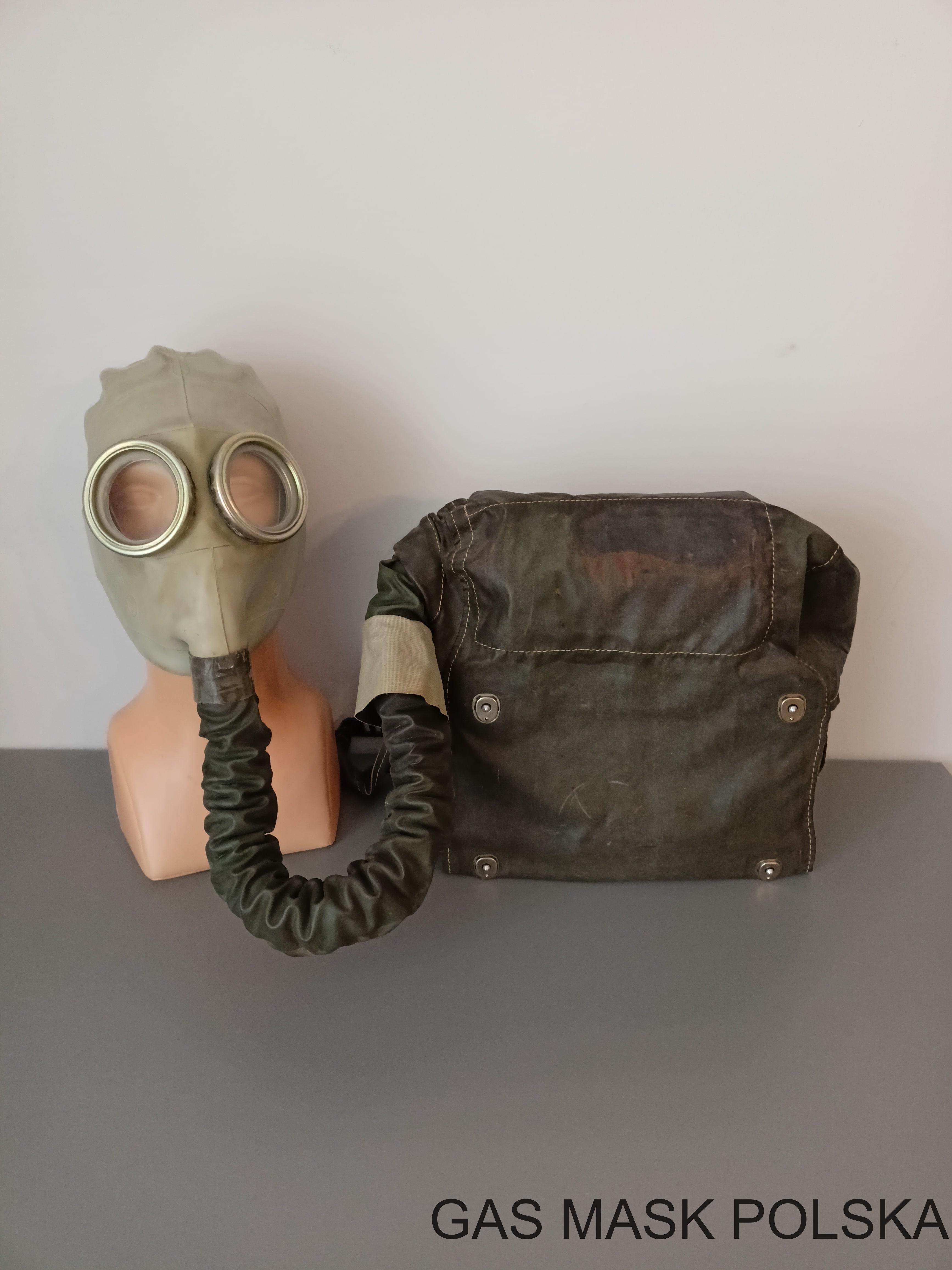

Zestaw IP-4

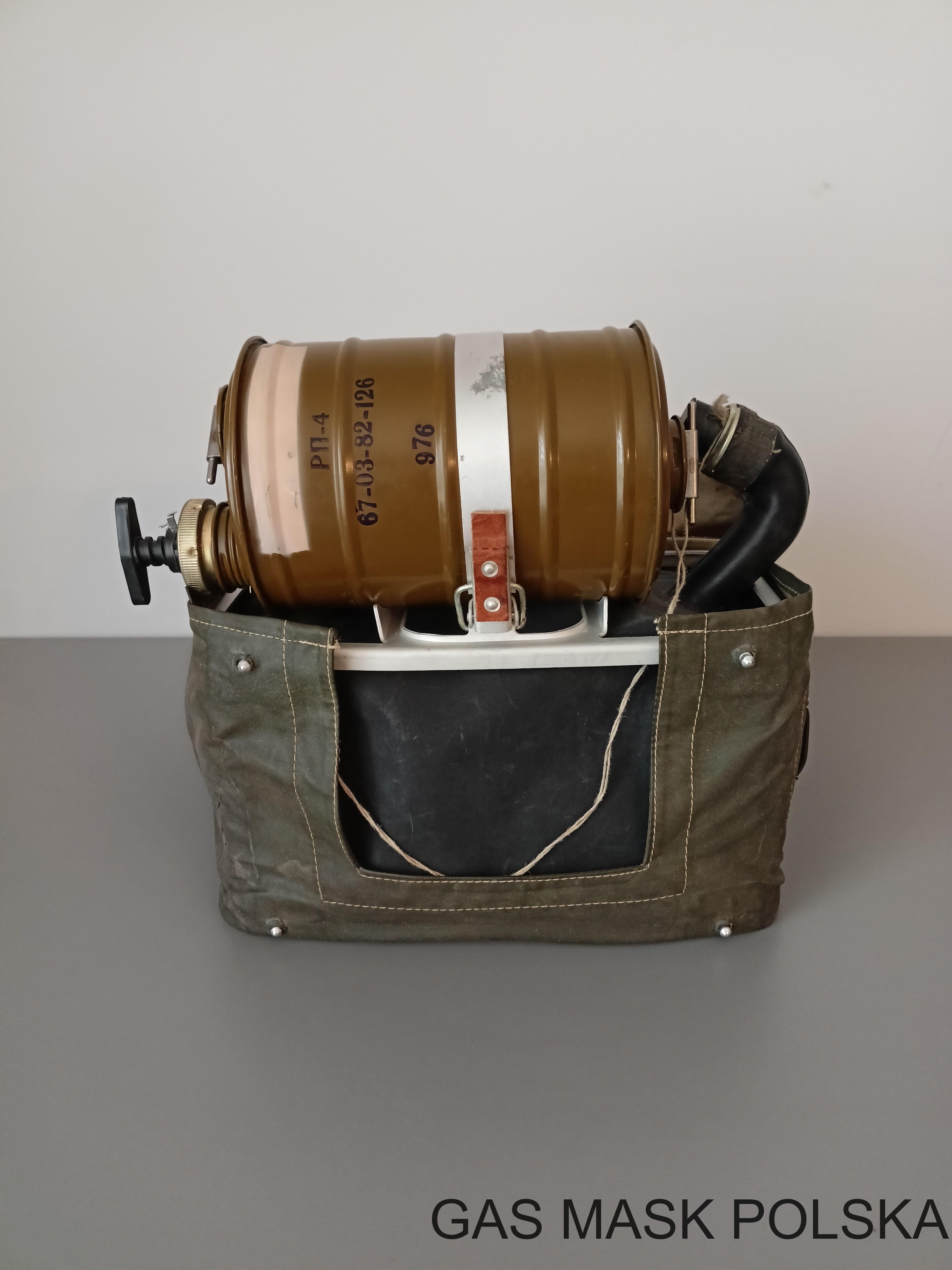

Kompletny zestaw składa się:

-części twarzowej SzIP-2b(k)

-metalowego stelaża

-worka oddechowego z zaworem nadciśnieniowym

-torby nośnej

-pochłaniacza regeneracyjnego RP-4

-pudełka z wkładkami przeciwpotnymi

-paszportu technicznego

-specjalnego klucza (1 na 10 zestawów)

-instrukcji obsługi (1 na 10 zestawów)

Całość waży ok 3,4kg.

Warianty

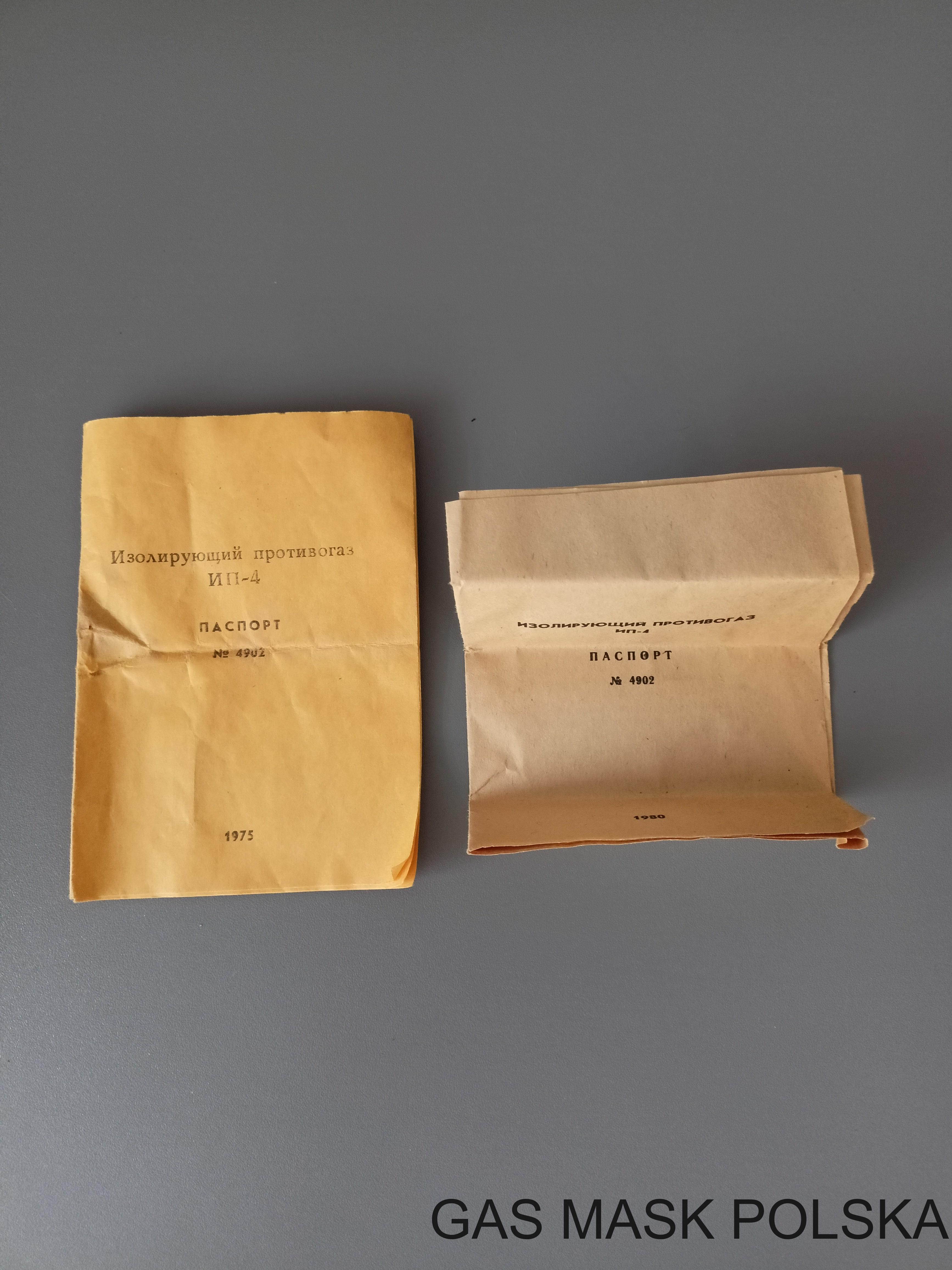

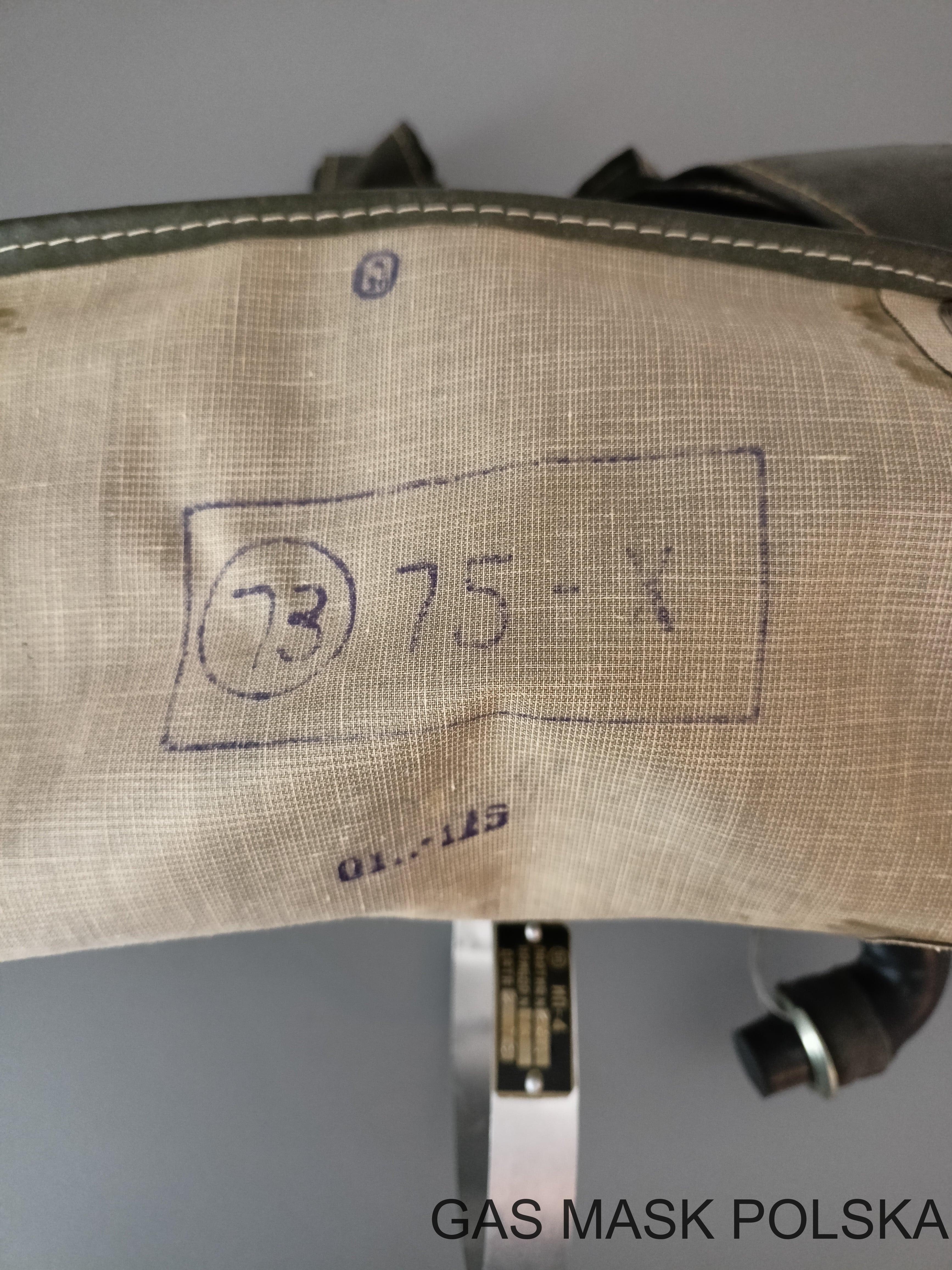

Torba i osłona rury części twarzowej występują w 2 wariantach podgumowanego materiału, zależą one od roku produkcji. Zestawy różnią się jedynie paszportami technicznymi.

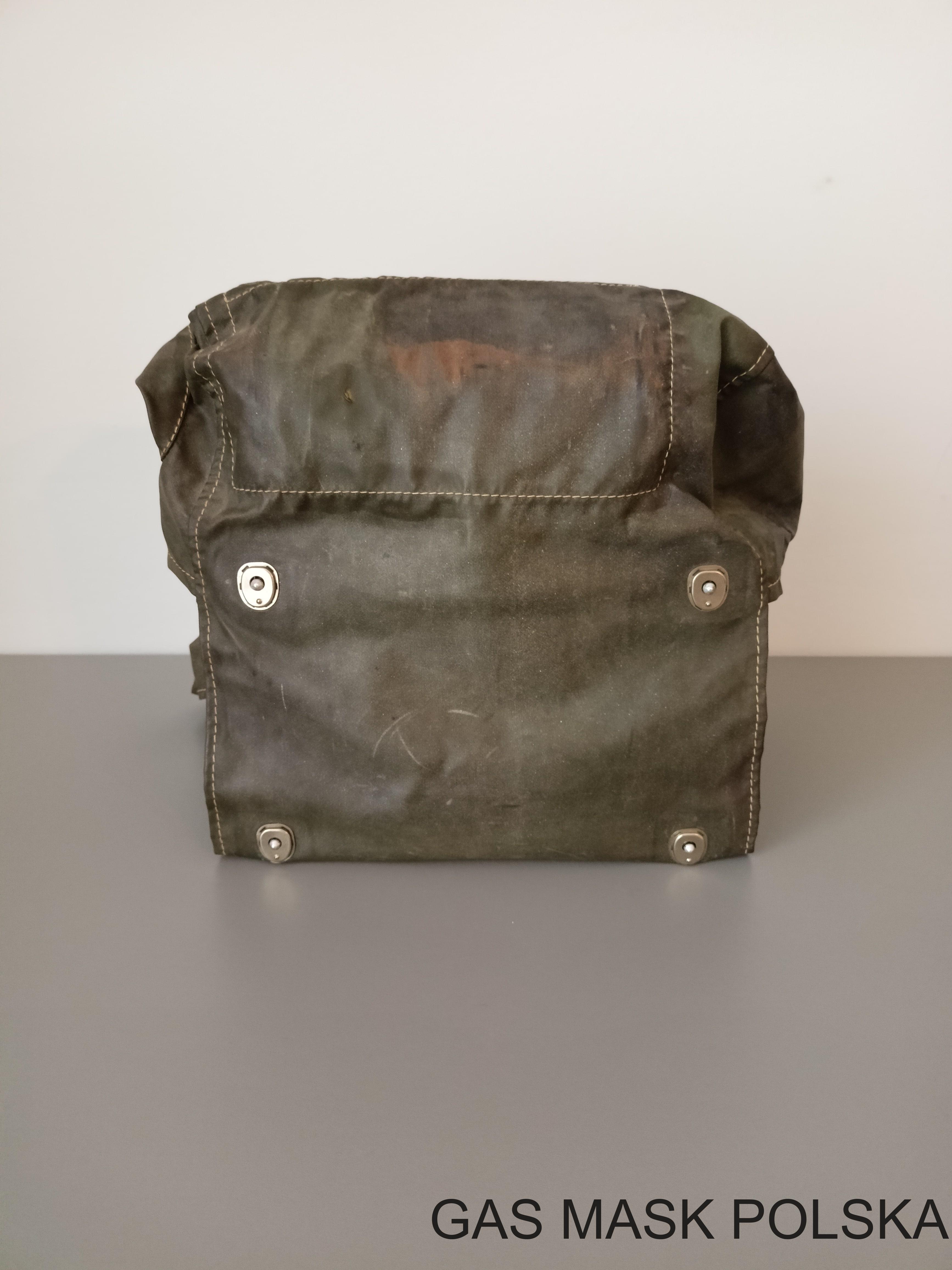

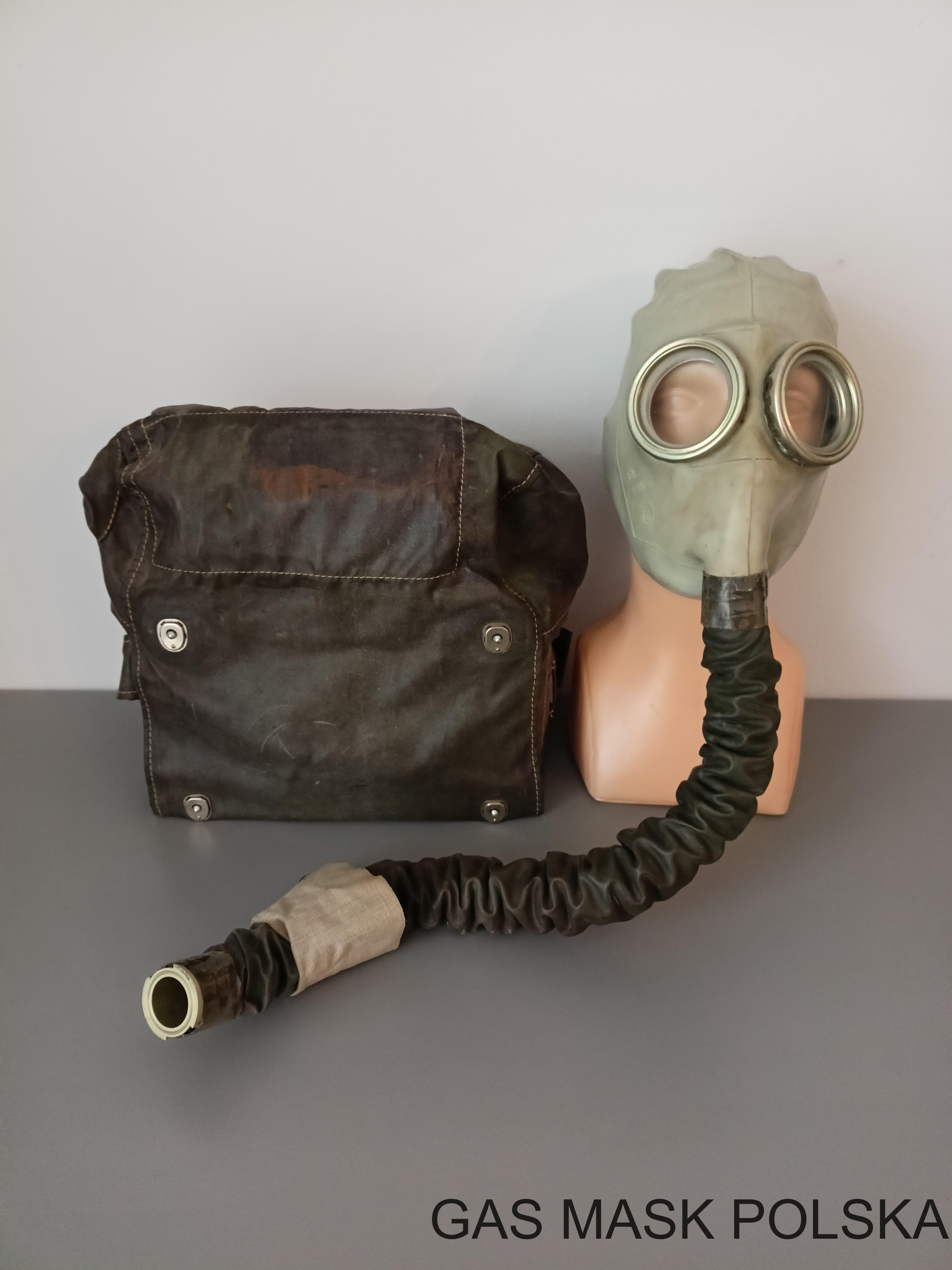

Wariant wczesny

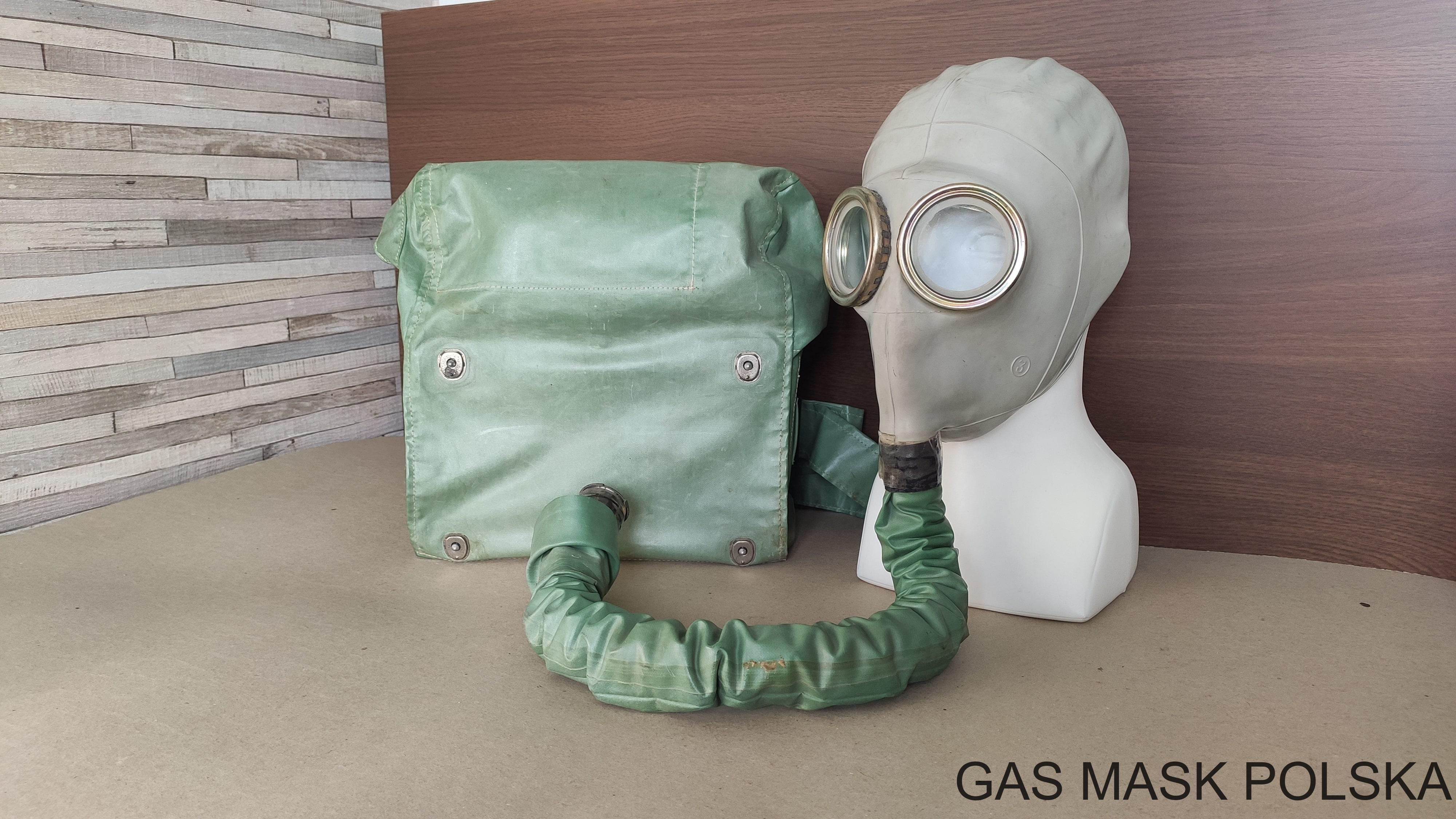

Wariant późny

Lewo - wariant wczesny Prawo - wariant późny

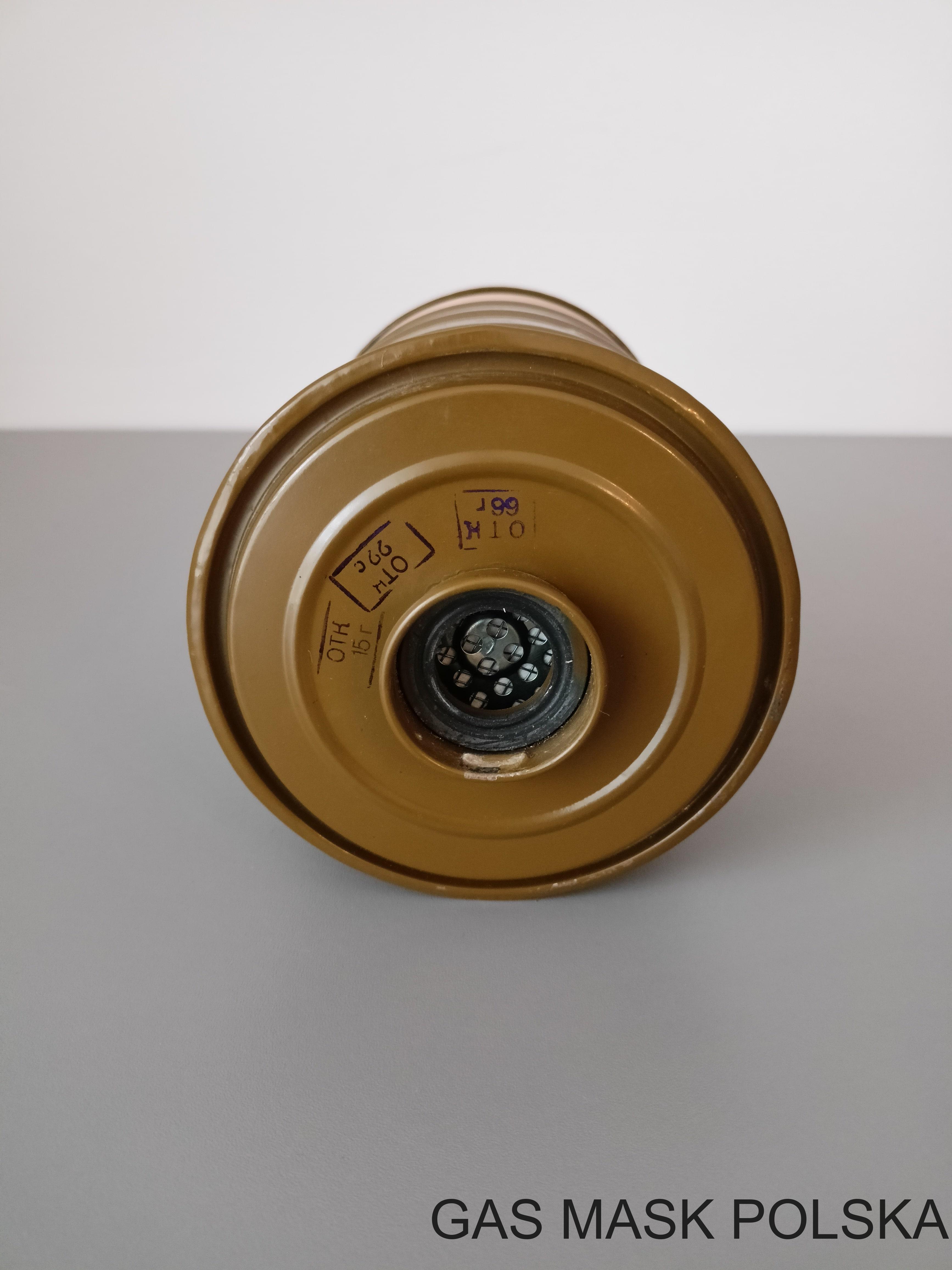

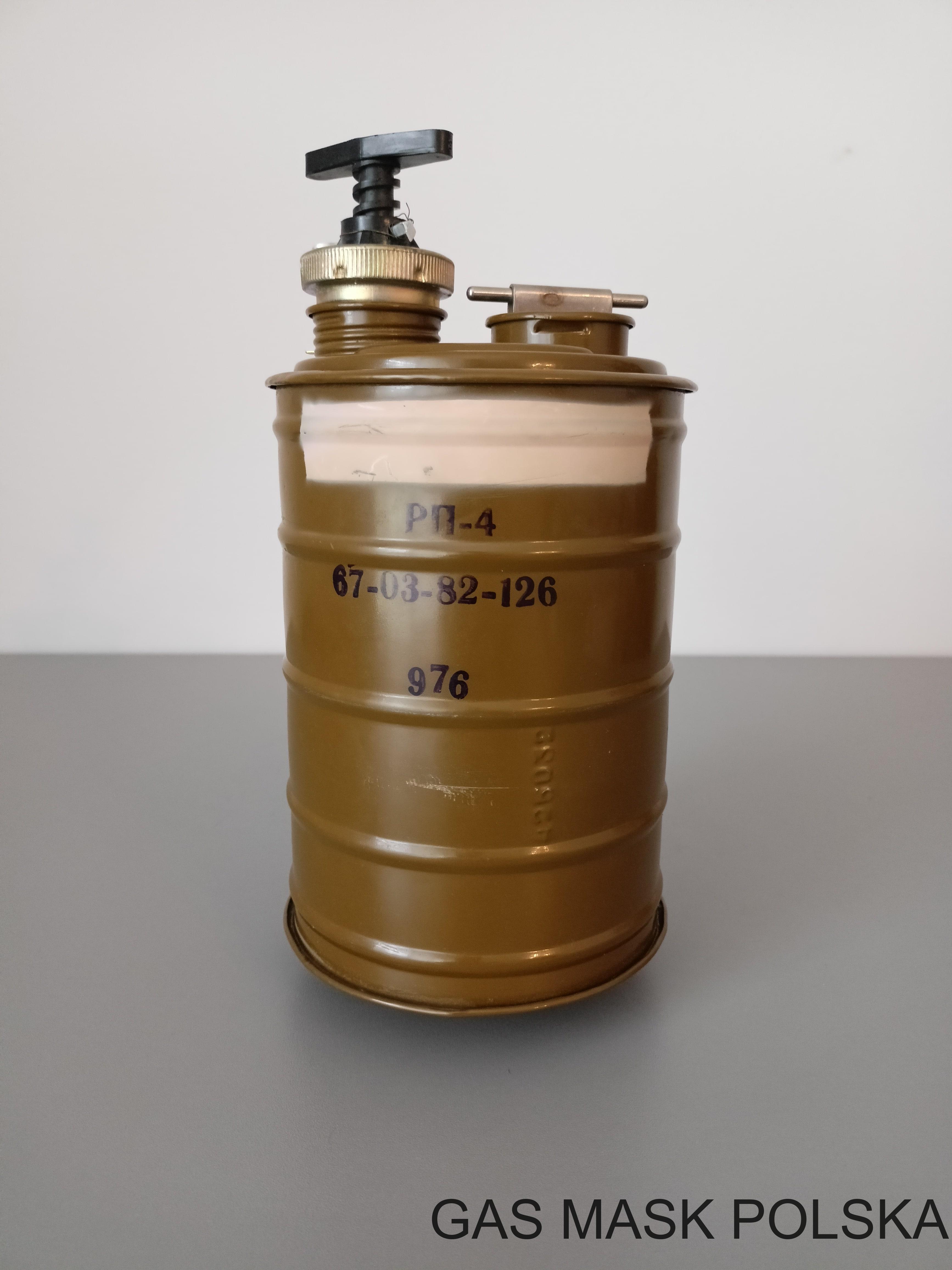

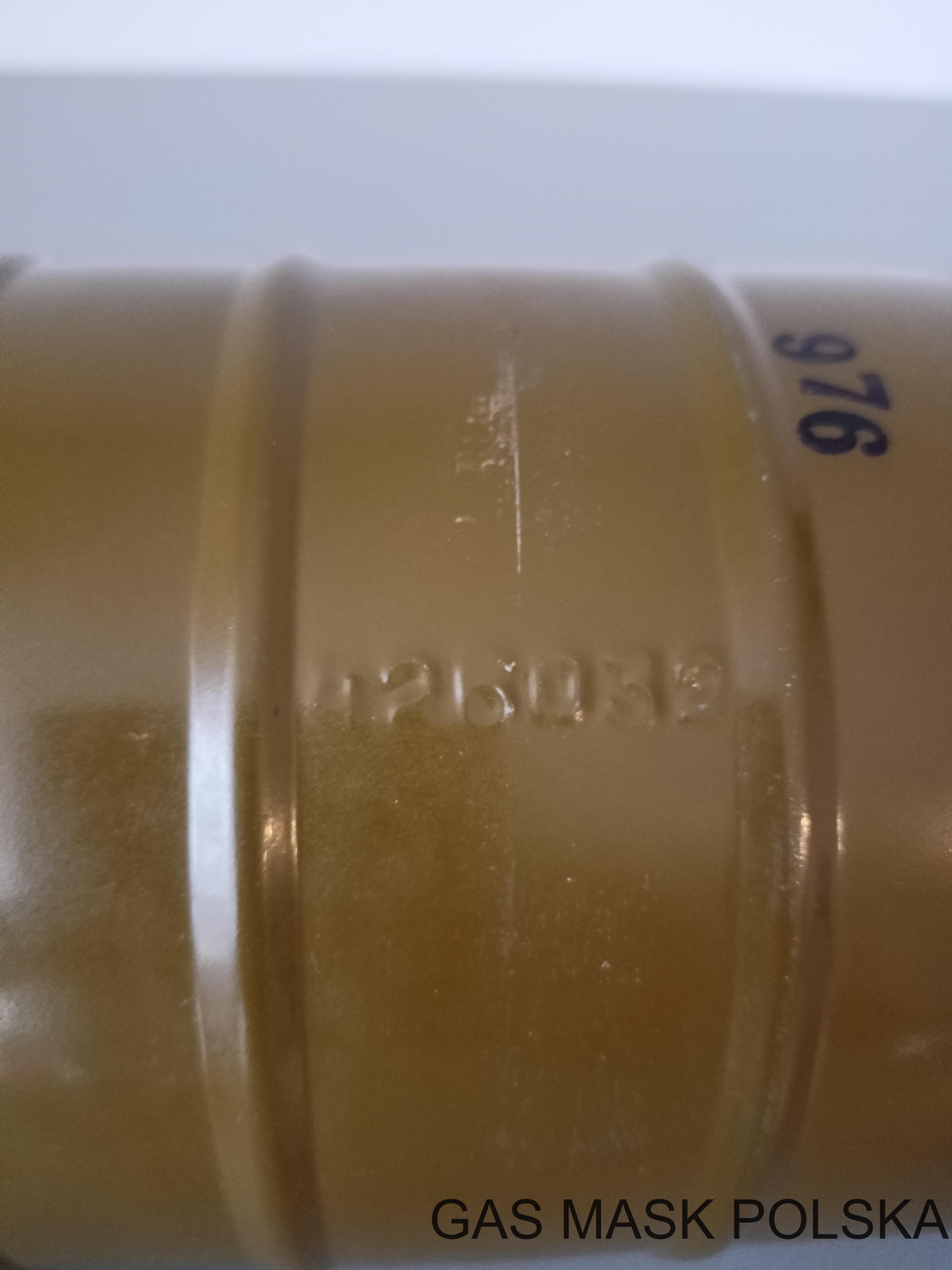

Pochłaniacz regeneracyjny RP-4

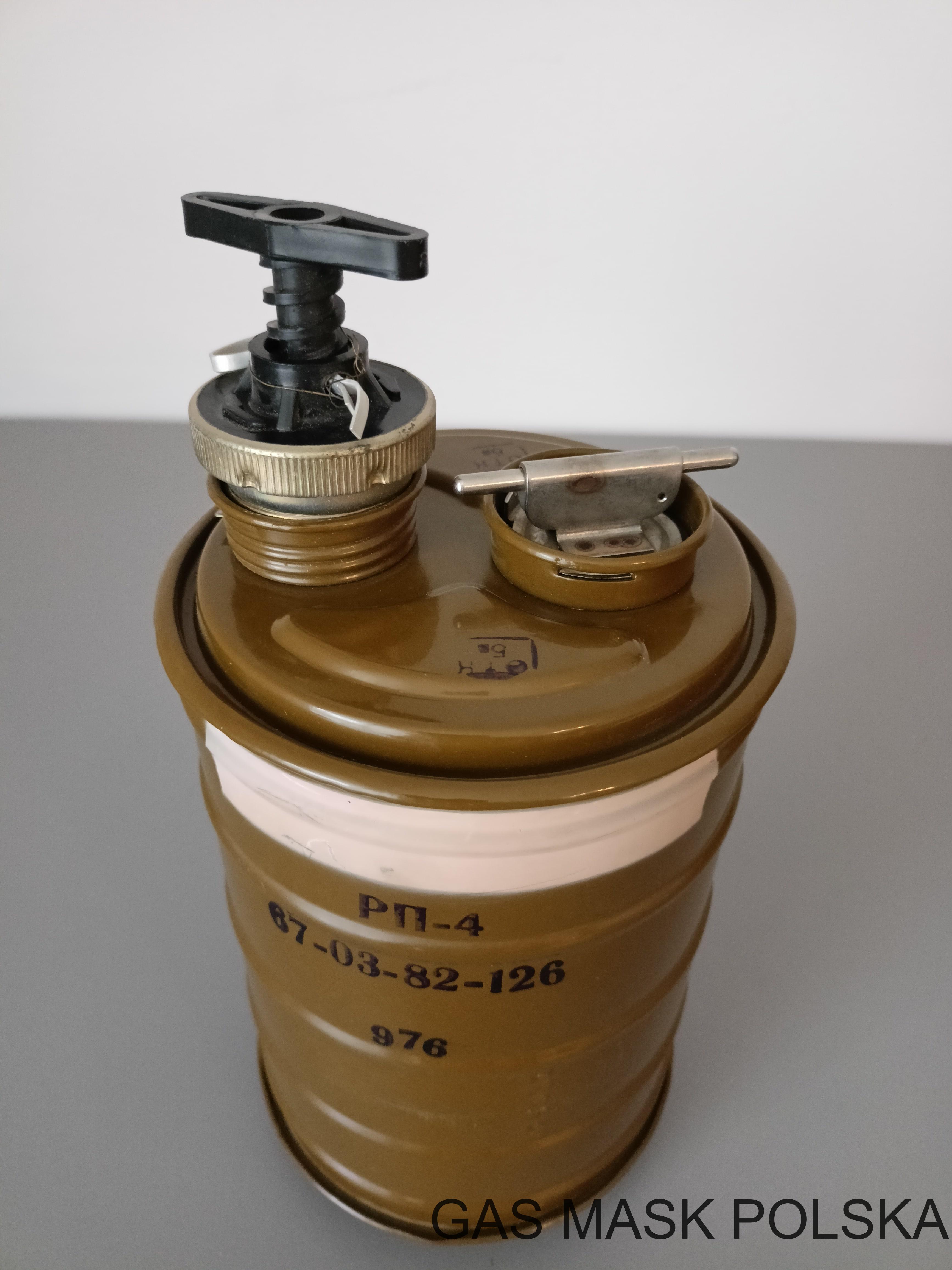

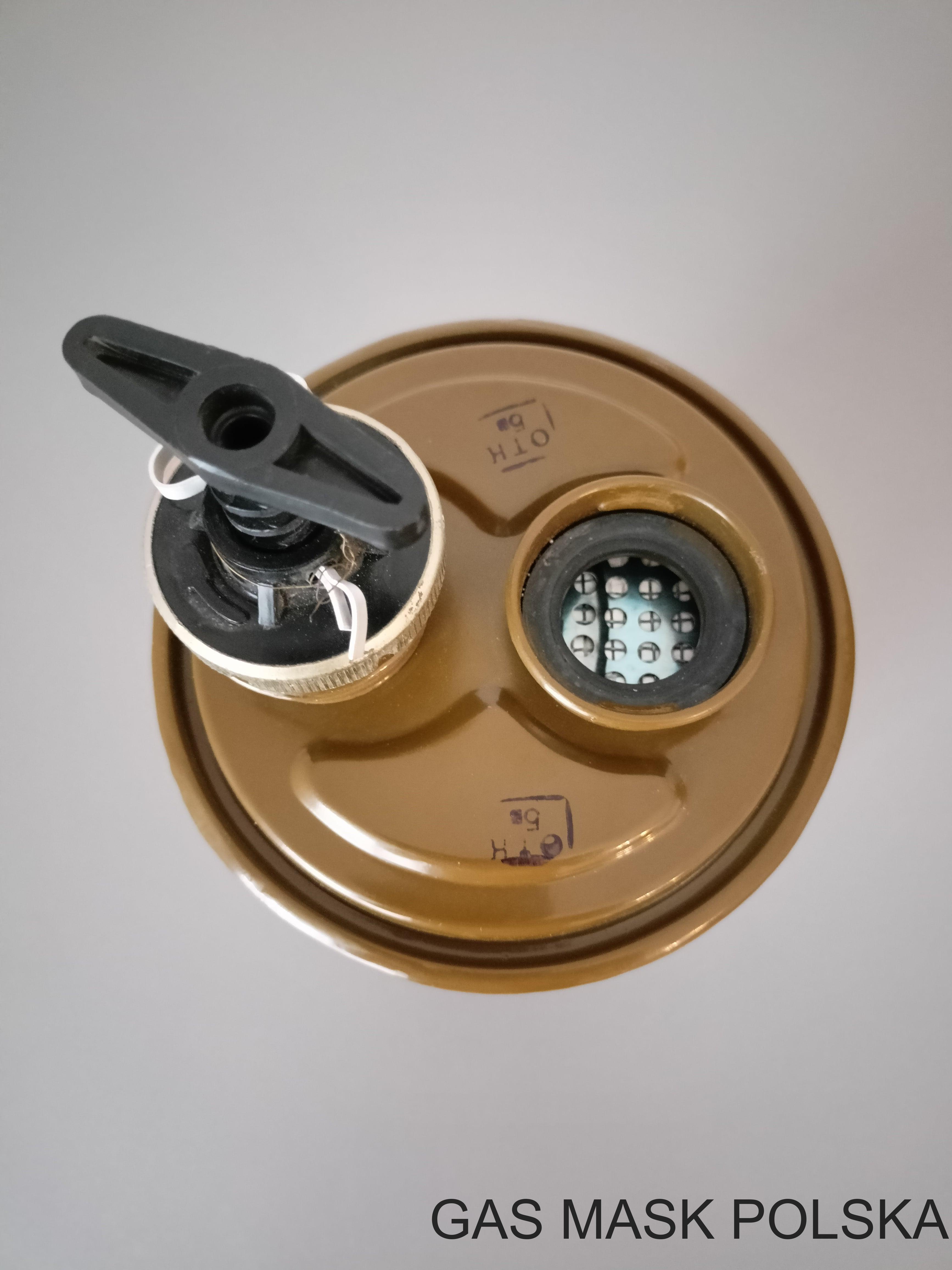

Składa się z metalowej obudowy pomalowanej farbą ochronną. Na górze znajduje się urządzenie rozruchowe z wystającym pokrętłem i złącze do podłączenia części twarzowej. Na spodzie natomiast umieszczono pojedyncze złącze do połączenia pochłaniacza z workiem oddechowym. W środku znajdują się warstwy z substancjami tlenotwórczymi, które w wyniku rozkładu wydzielają tlen niezbędny do używania aparatu. Podczas pracy pochłaniany jest dwutlenek węgla i para wodna z wydychanego powietrza. W wyniku reakcji egzotermicznej całość nagrzewa się. Na pochłaniaczu znajduje się specjalny pasek farby, która zmienia swój kolor pod wpływem ciepła. Można dzięki temu odróżnić zużyte pochłaniacze od nowych. Kolor zmienia się z kremowego na niebieski.

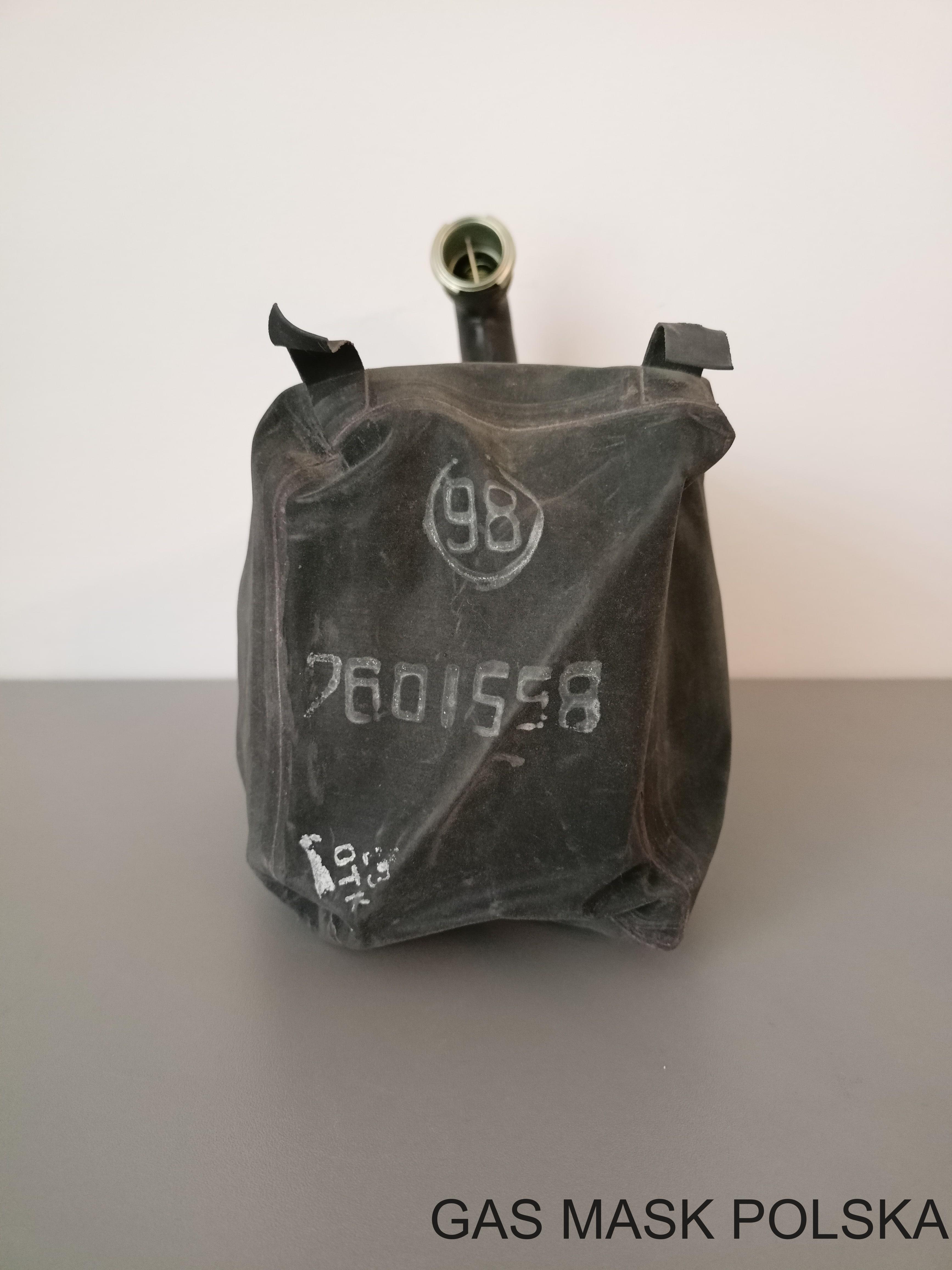

Worek oddechowy

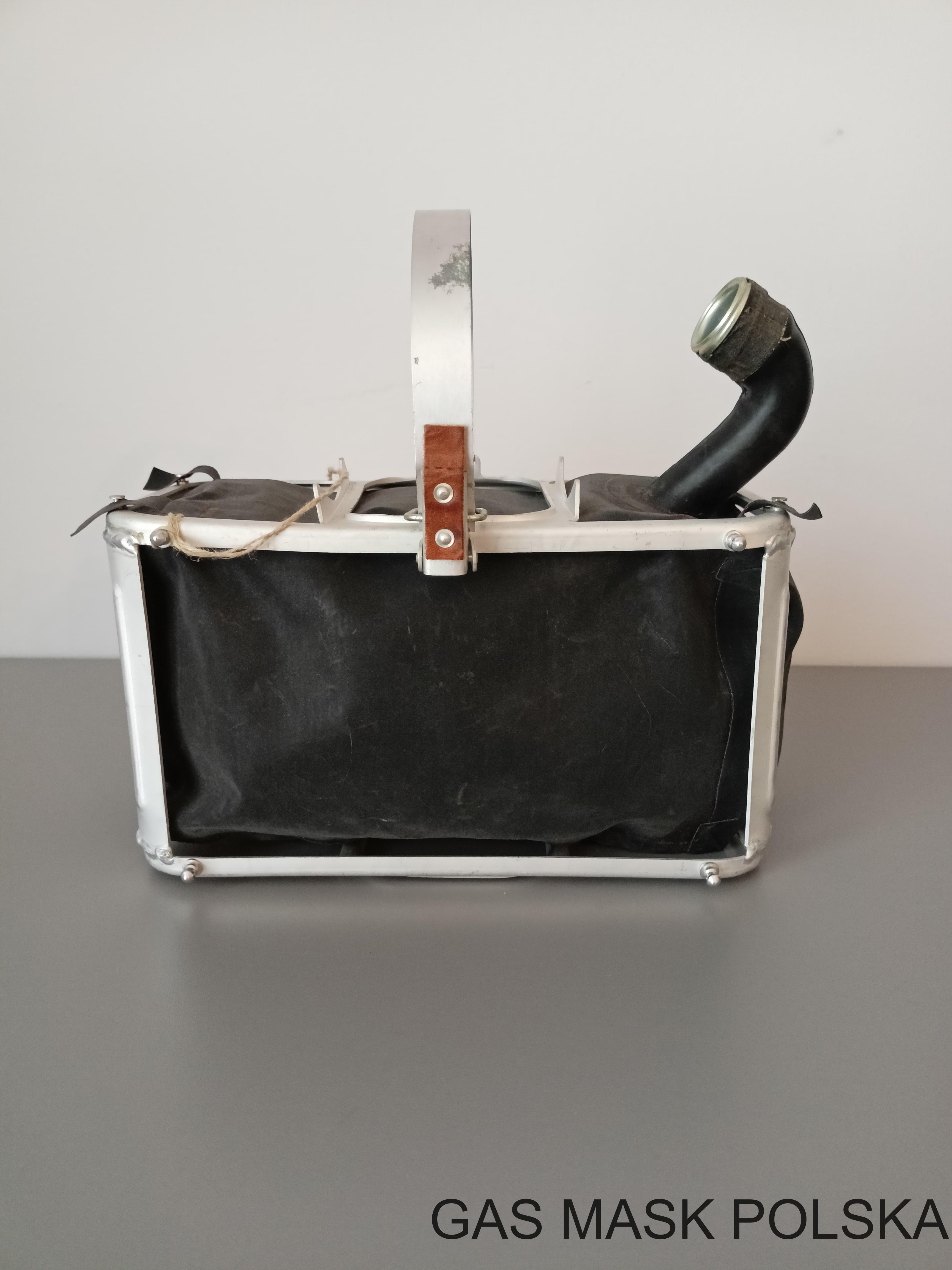

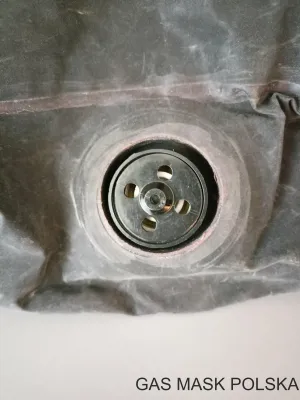

Pojemność robocza wynosi ok. 4,2 litra, jest umieszczony w metalowym stelażu. Wykonany został w całości z czarnej gumy, na spodzie znajduje się zawór nadciśnieniowy, który usuwa nadmiar powietrza z obiegu. Worek służy również jako zbiornik tlenu.

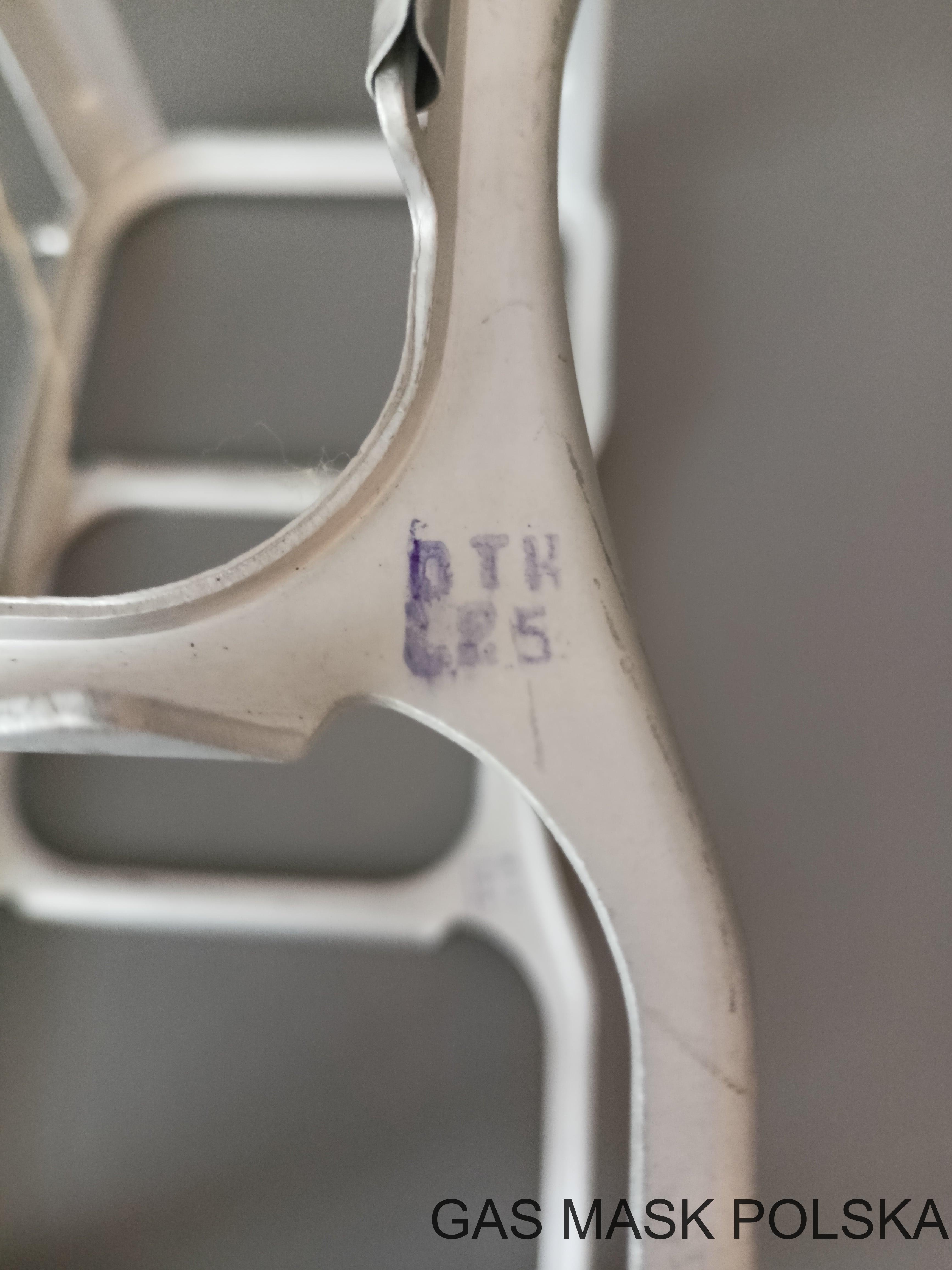

Stelaż

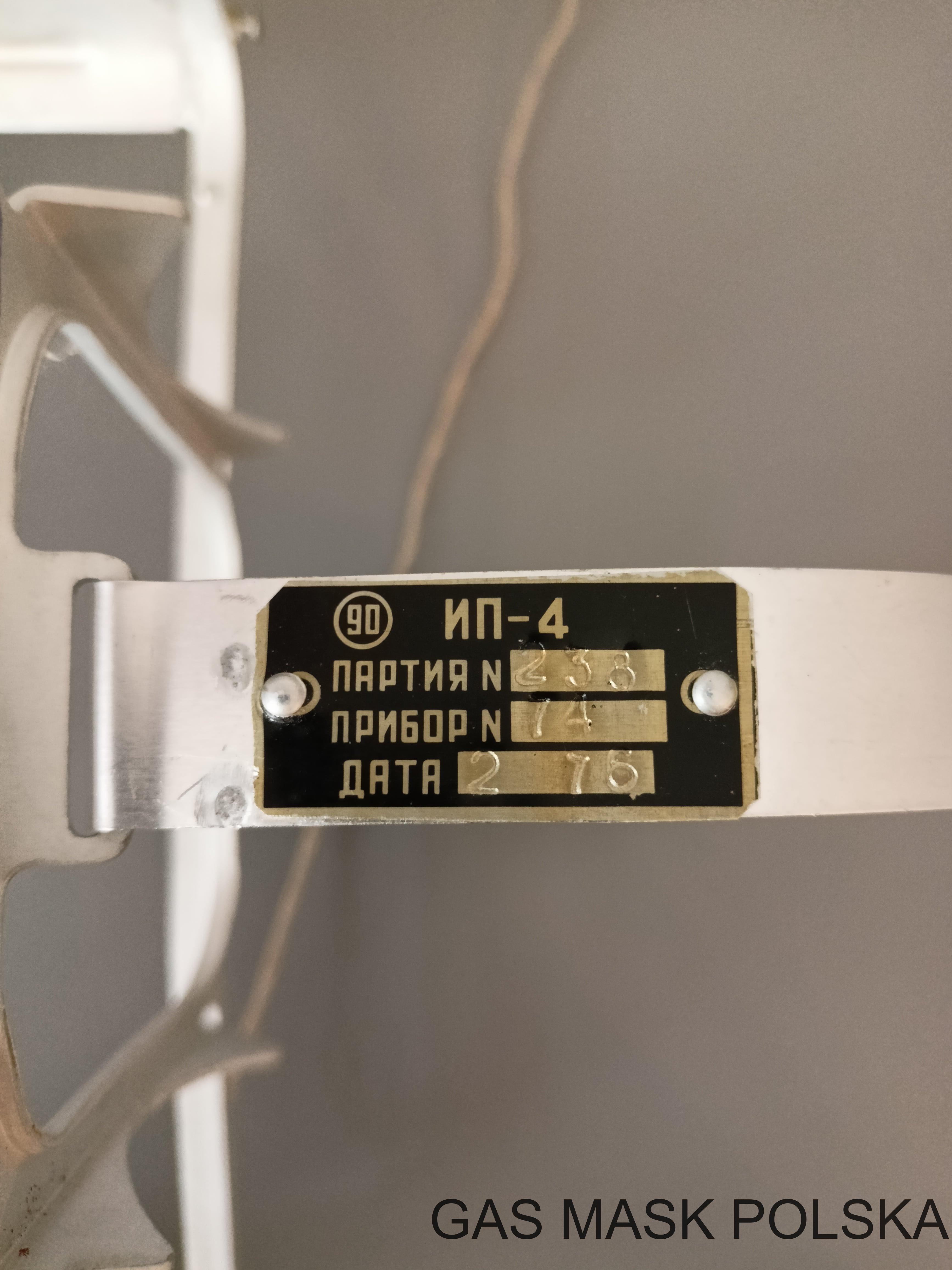

Wykonany został z duraluminium, to na nim osadzone są wszystkie elementy IP-4. Od góry posiada klapę, która obejmuje pochłaniacz regeneracyjny i uniemożliwia jego zsunięcie. Na jednej ze ścian umieszczono na nim datę produkcji i nazwę zestawu.

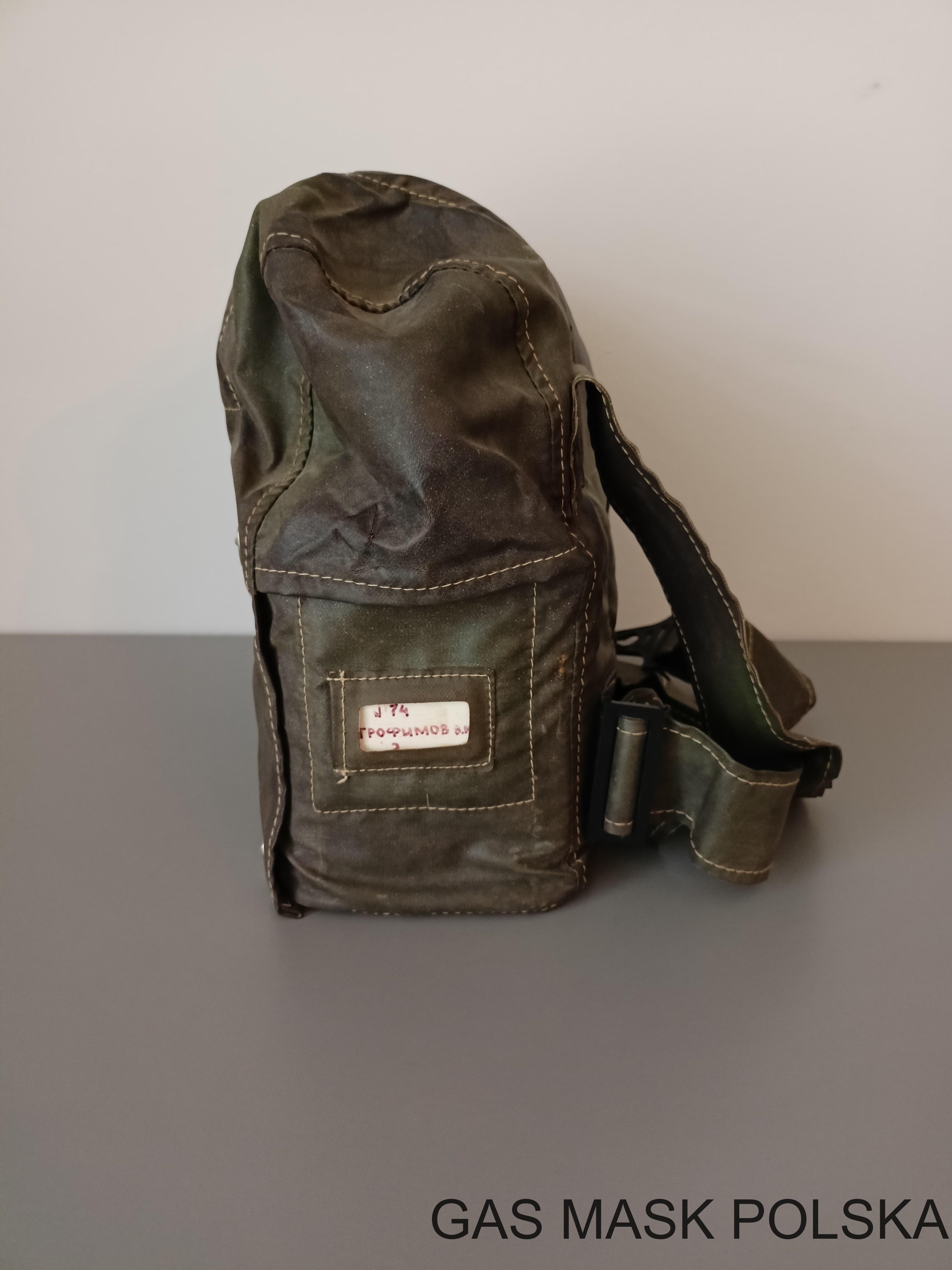

Torba

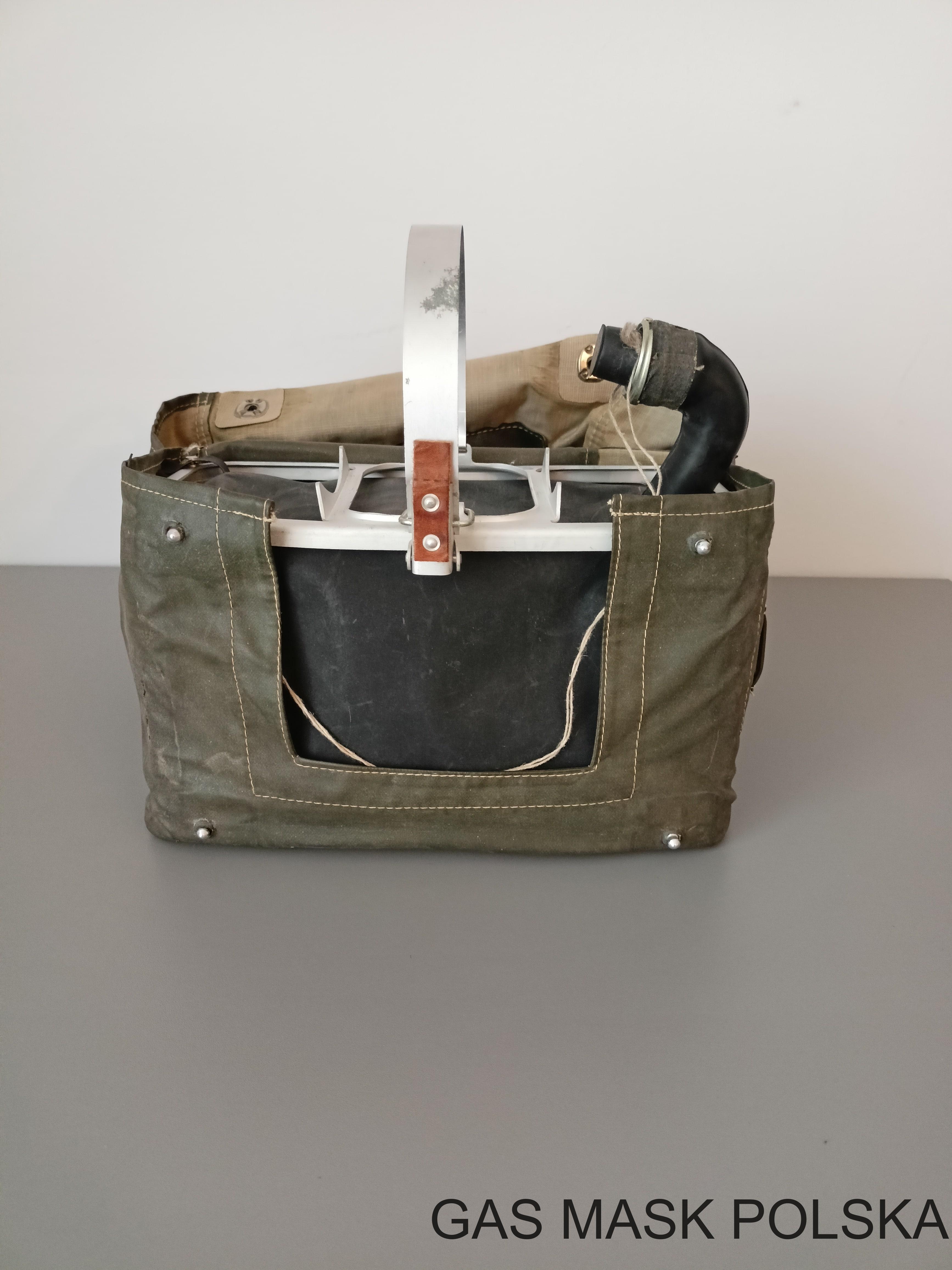

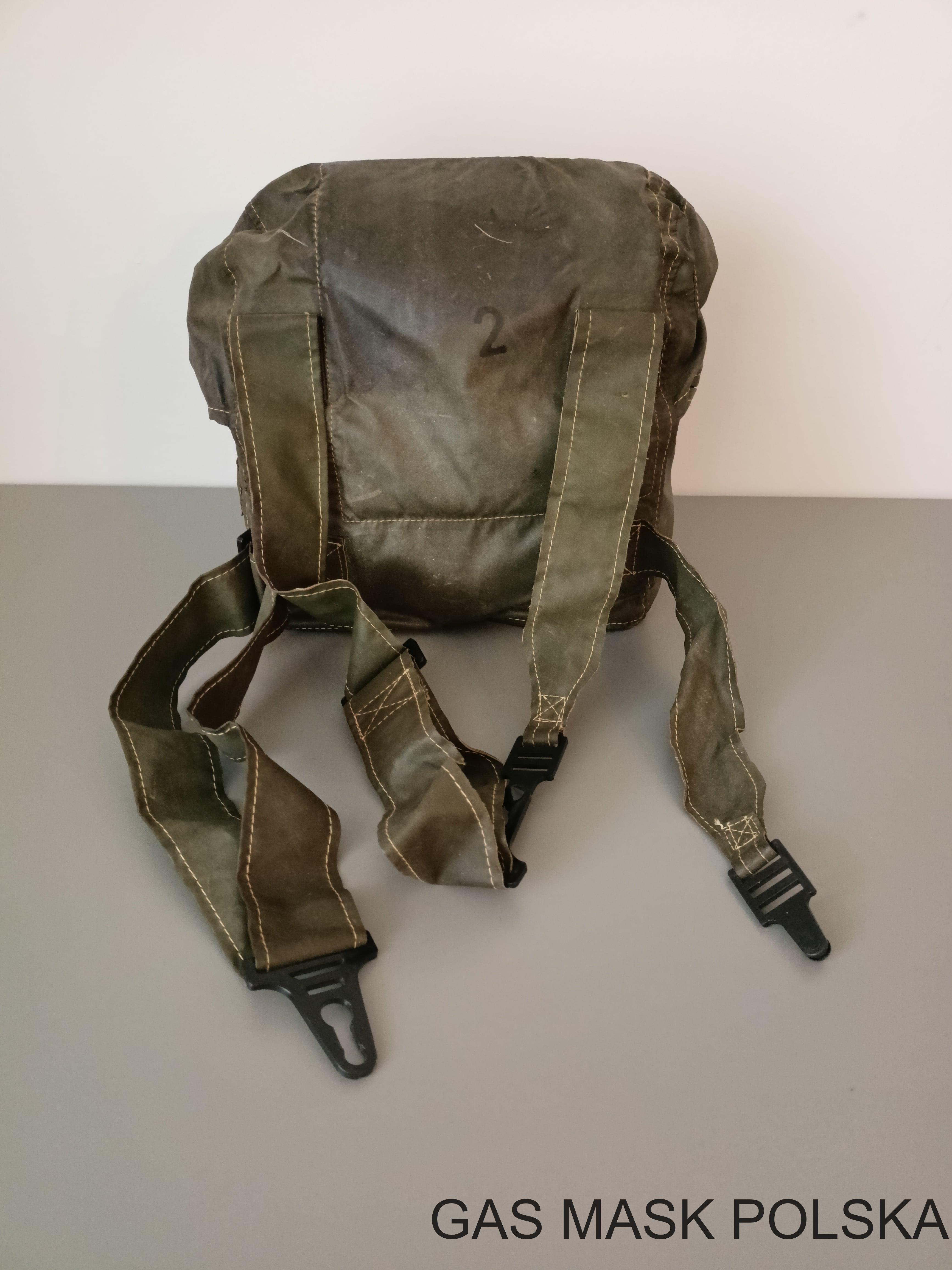

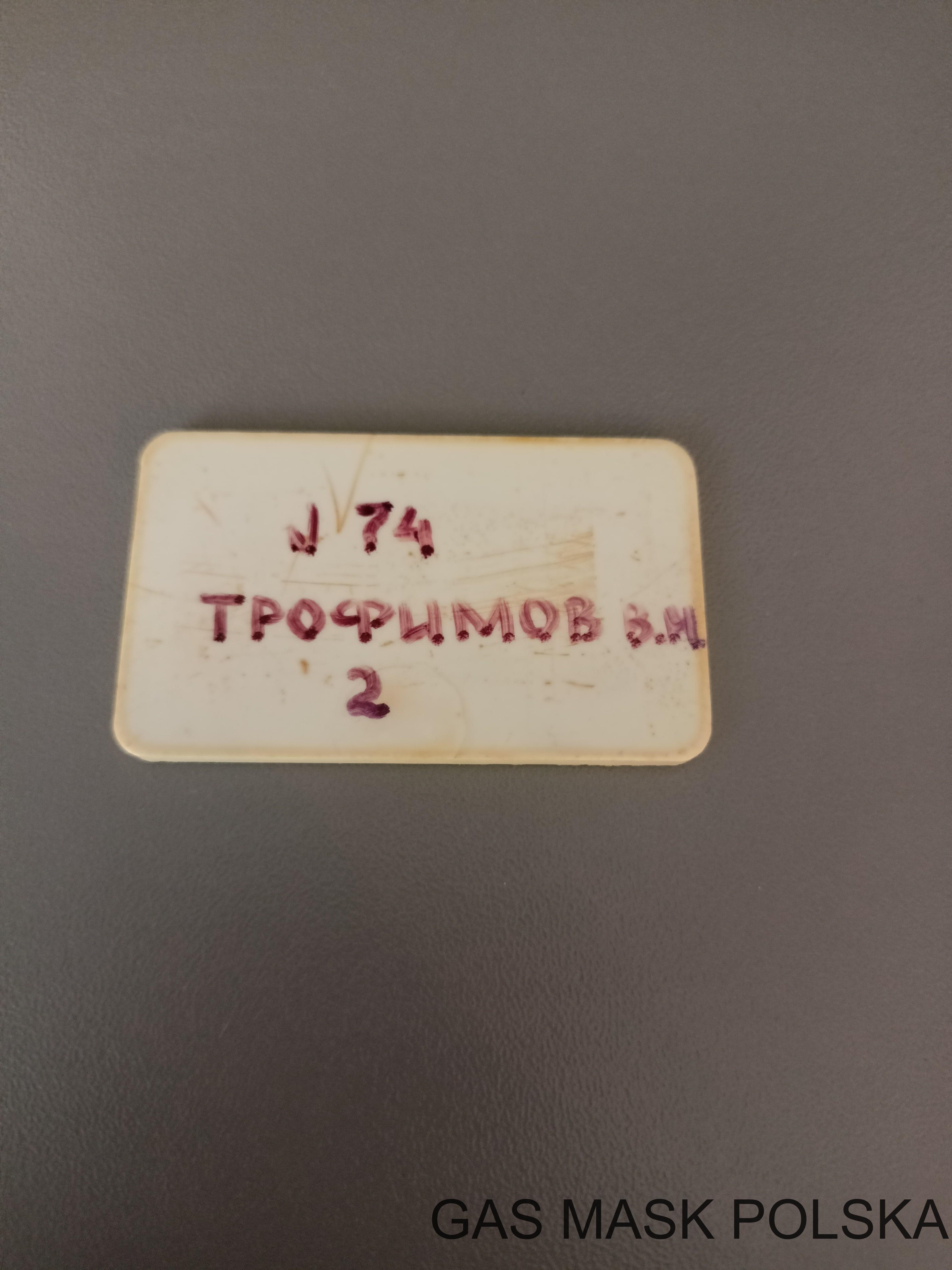

Wykonana została z podgumowanego materiału, jest wzmocniona w miejscach stykania się z pochłaniaczem regeneracyjnym, gdyż też podczas pracy mocno się nagrzewa. Zamykana jest na 4 zapięcia. Z boku znajduje się kieszeń na tabliczkę z danymi właściciela.
