MP-4

MP-4 jest polską maską przeciwgazową, stanowiącą bezpośrednie rozwinięcie maski OM-mg-2. Jest to najdokładniejsza w całym Układzie Warszawskim kopia amerykańskiej maski M17. Produkowana była w latach 1975 lub 1976 - 1990, prawdopodobnie przez Zakład nr 397. Używana była przez Siły Zbrojne PRL oraz RP, Milicję Obywatelską i Policję.

Maska wyposażona jest dwa trójkątne wizjery oraz w wymienne, sześciopunktowe nagłowie wykonane z elastycznego materiału. MP-4 ma uwypuklone "policzki", w których umieszczone są wkładki filtrosorpcyjne, zamiast klasycznego pochłaniacza. Ponadto maska wyposażona jest w komorę foniczną, zintegrowane kanały nawiewowe oraz wewnętrzną półmaskę, co czyni z niej najbardziej zaawansowaną technicznie maskę produkowaną w PRL.

Wersja I

Pierwsza wersja MP-4 jest bezpośrednim rozwinięciem OM-mg-2, od której różni się jedynie nagłowiem - wykonane jest z materiału zamiast gumy. Część twarzowa, nagłowie oraz materiałowa wyściółka zatyczek wkładek filtrosorpcyjnych mają kolor zielony. Wersja ta była produkowana w latach 1975 lub 1976 - 1984.

MP-4

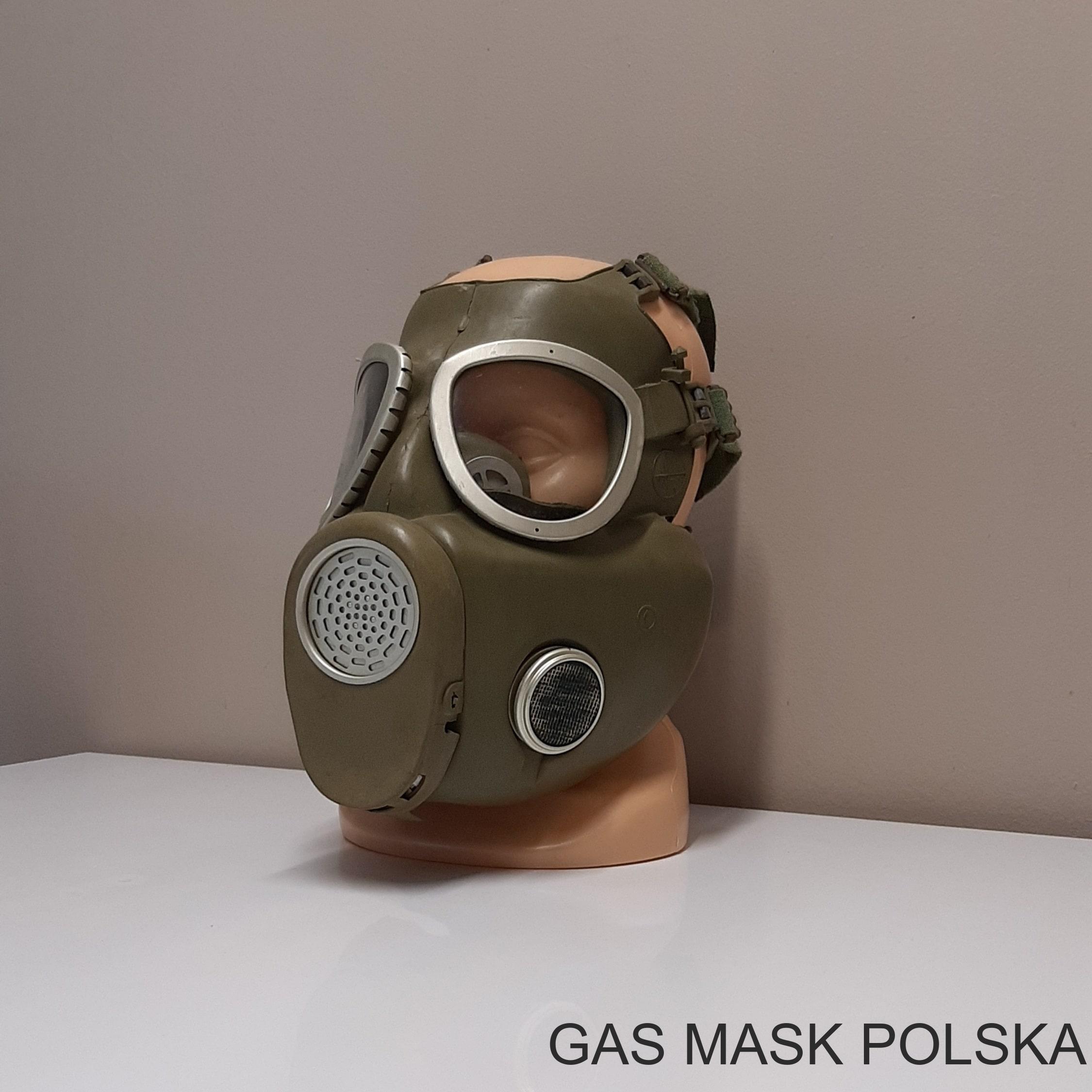

MP-4 wersja I - widok z przodu

i
MP-4

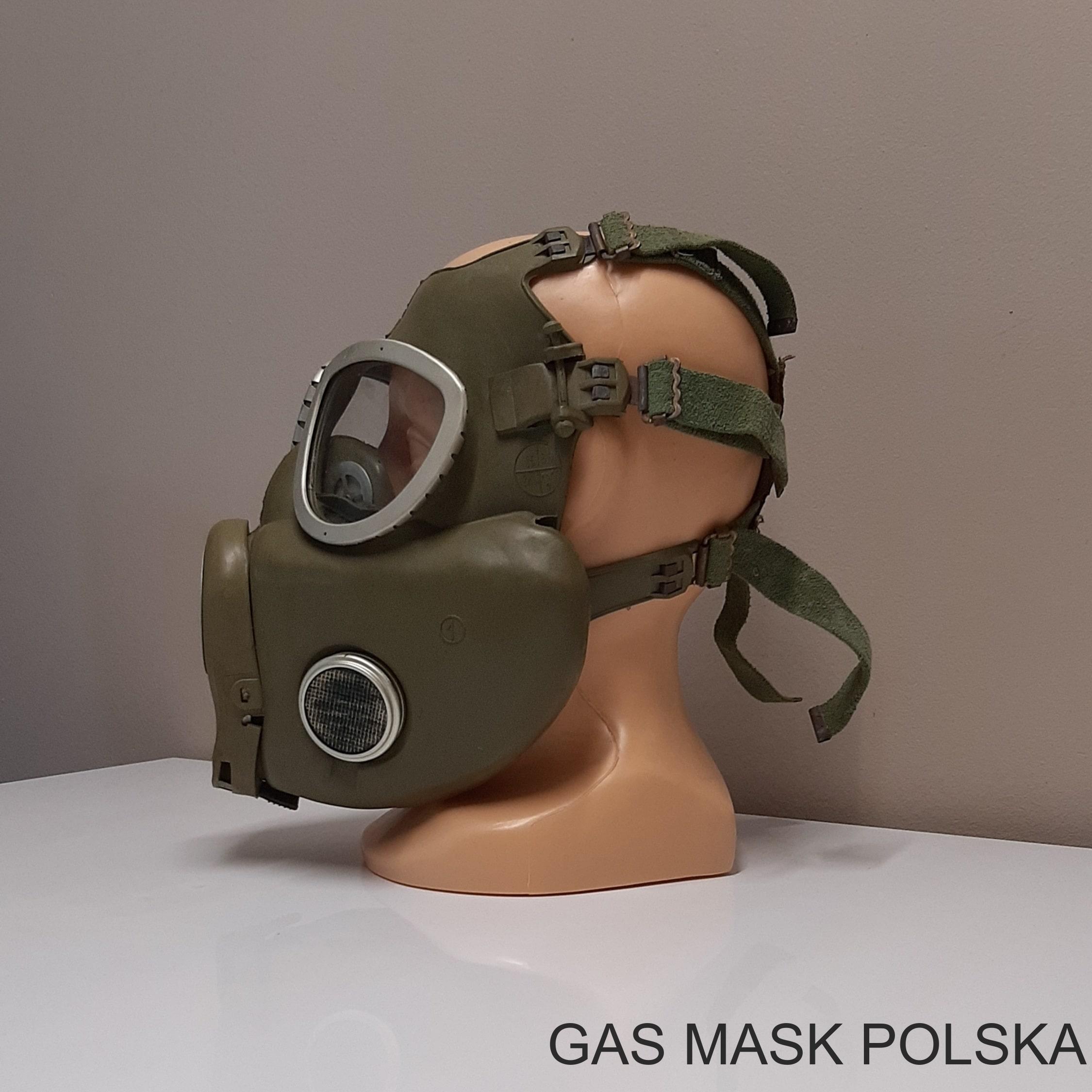

MP-4 wersja I - widok z boku

i
MP-4

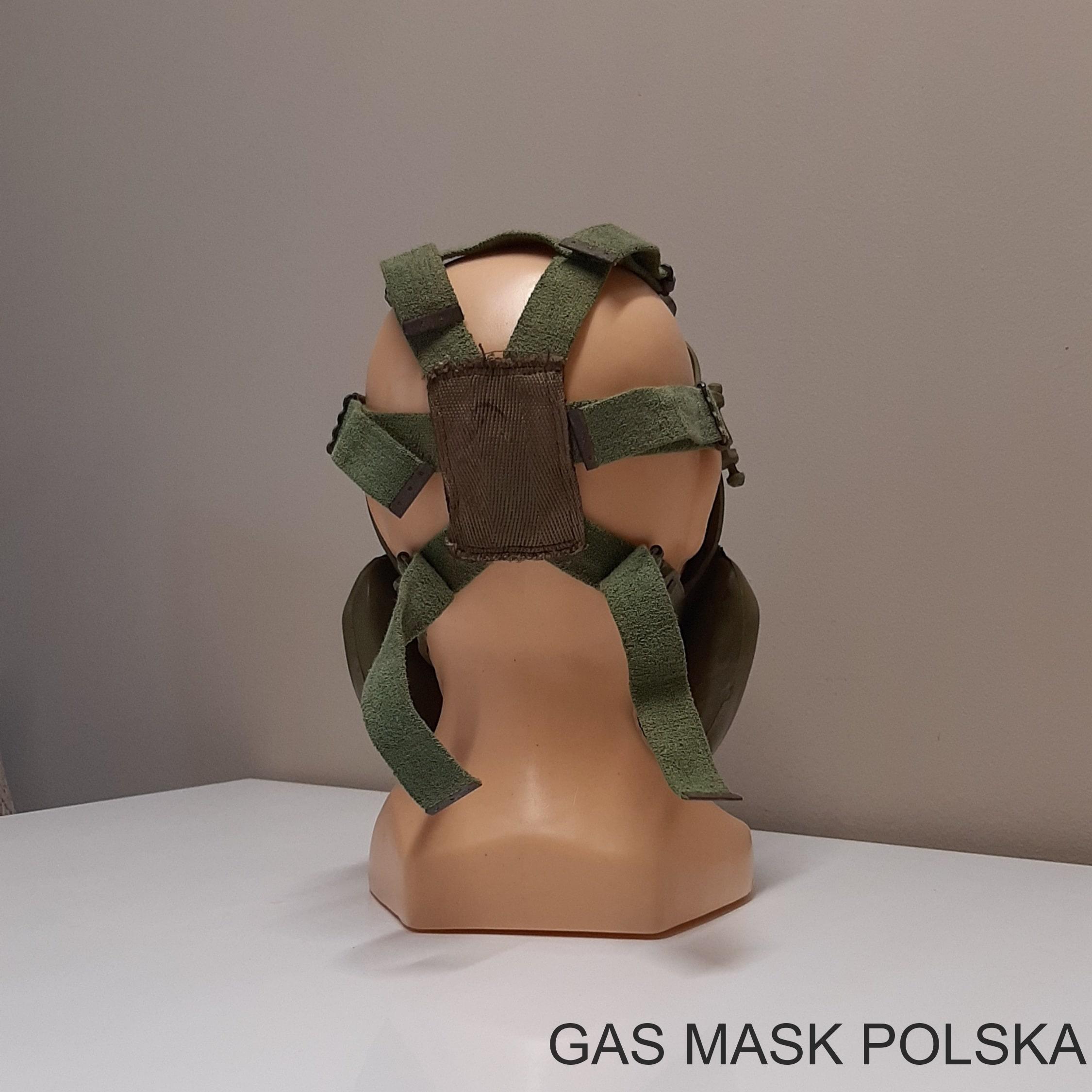

MP-4 wersja I - widok z tyłu

i

Wersja II

Druga wersja MP-4 charakteryzuje się zmienioną kolorystyką w stosunku do wersji pierwszej. Część twarzowa oraz nagłowie mają kolor szary, natomiast wyściółka zatyczek wkładek filtrosorpcyjnych - czarny. Wersja ta była produkowana w latach 1985 - 1990.

MP-4

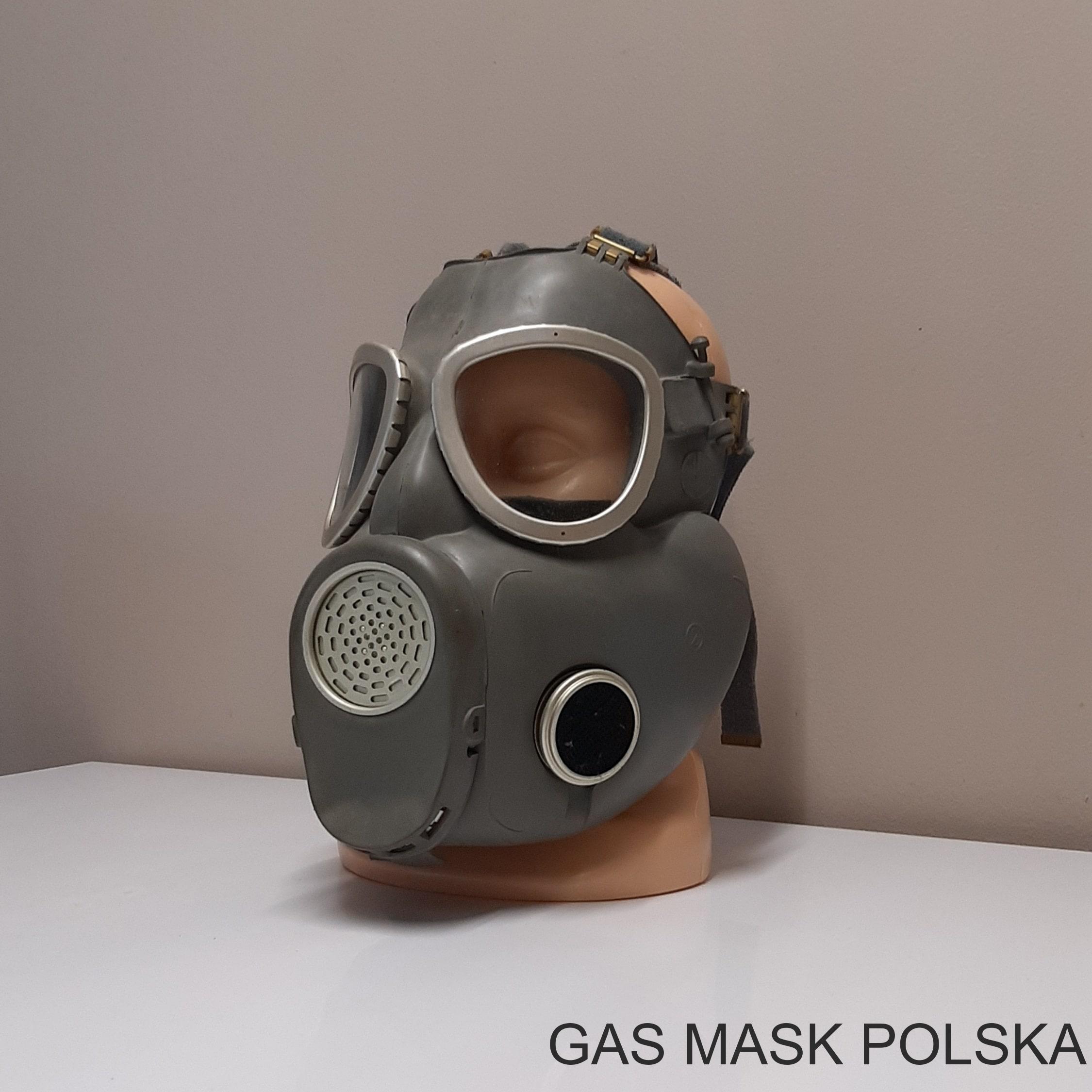

MP-4 wersja II - widok z przodu

i
MP-4

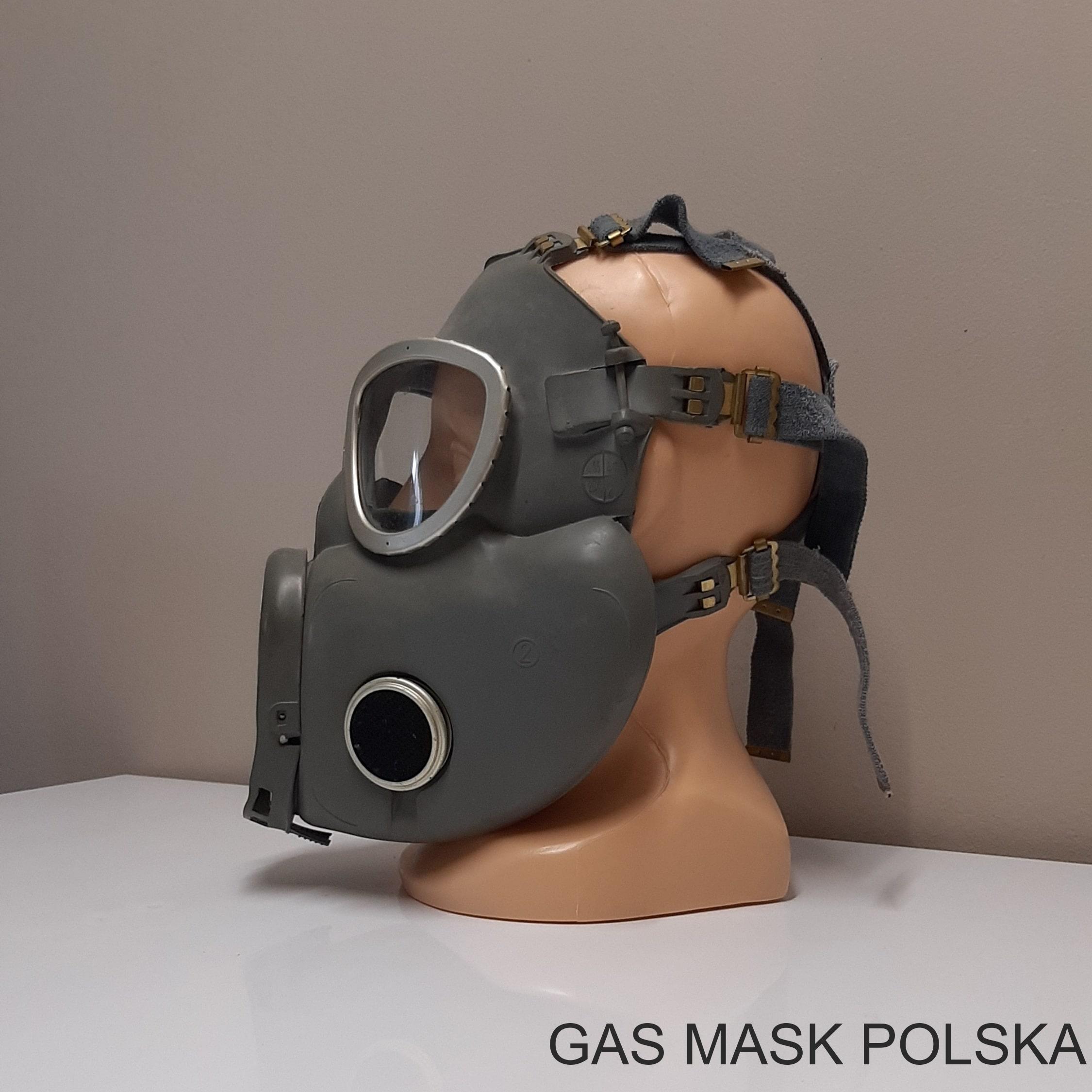

MP-4 wersja II - widok z boku

i
MP-4

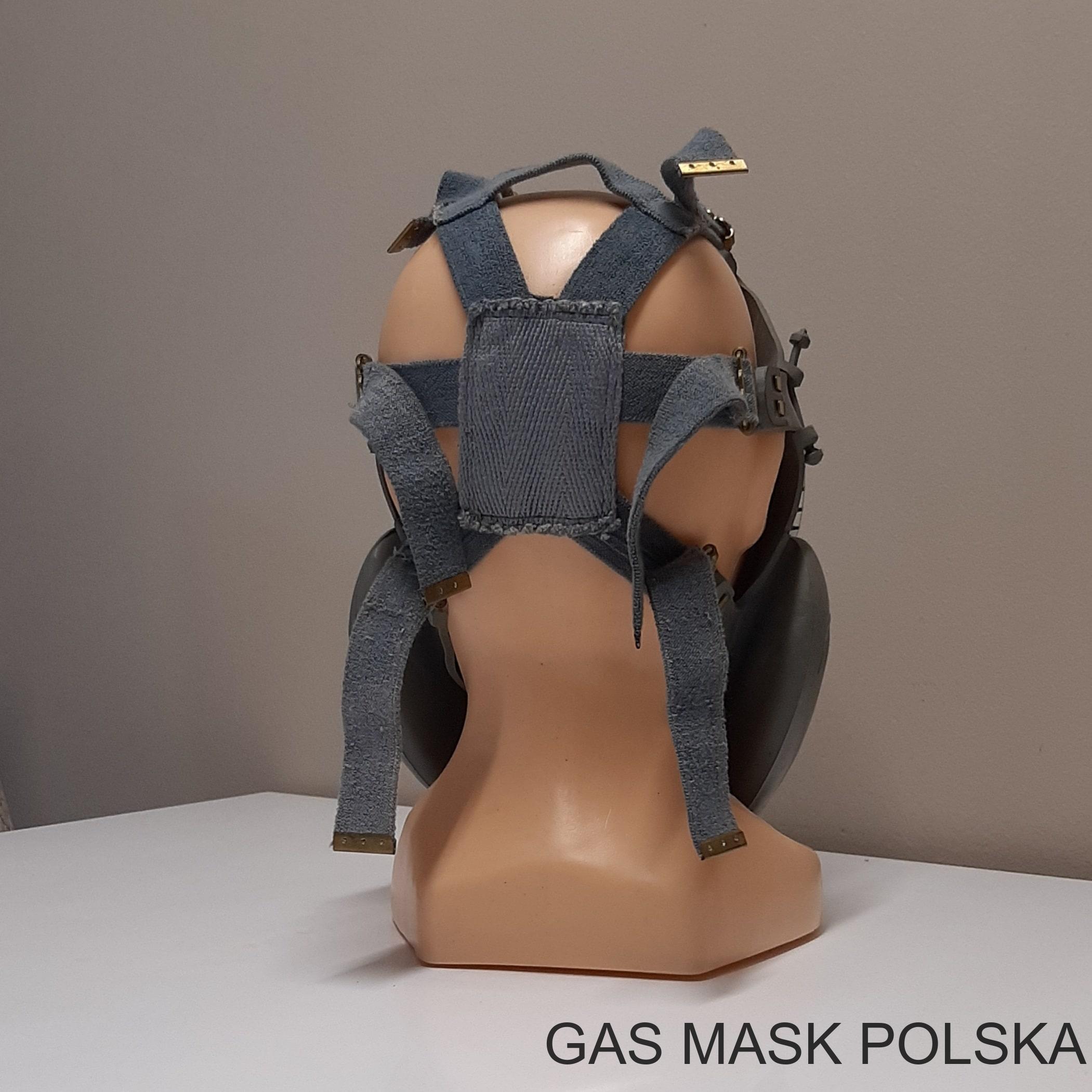

MP-4 wersja II - widok z tyłu

i

OZNACZENIA NA CZĘŚCIACH TWARZOWYCH

MP-4

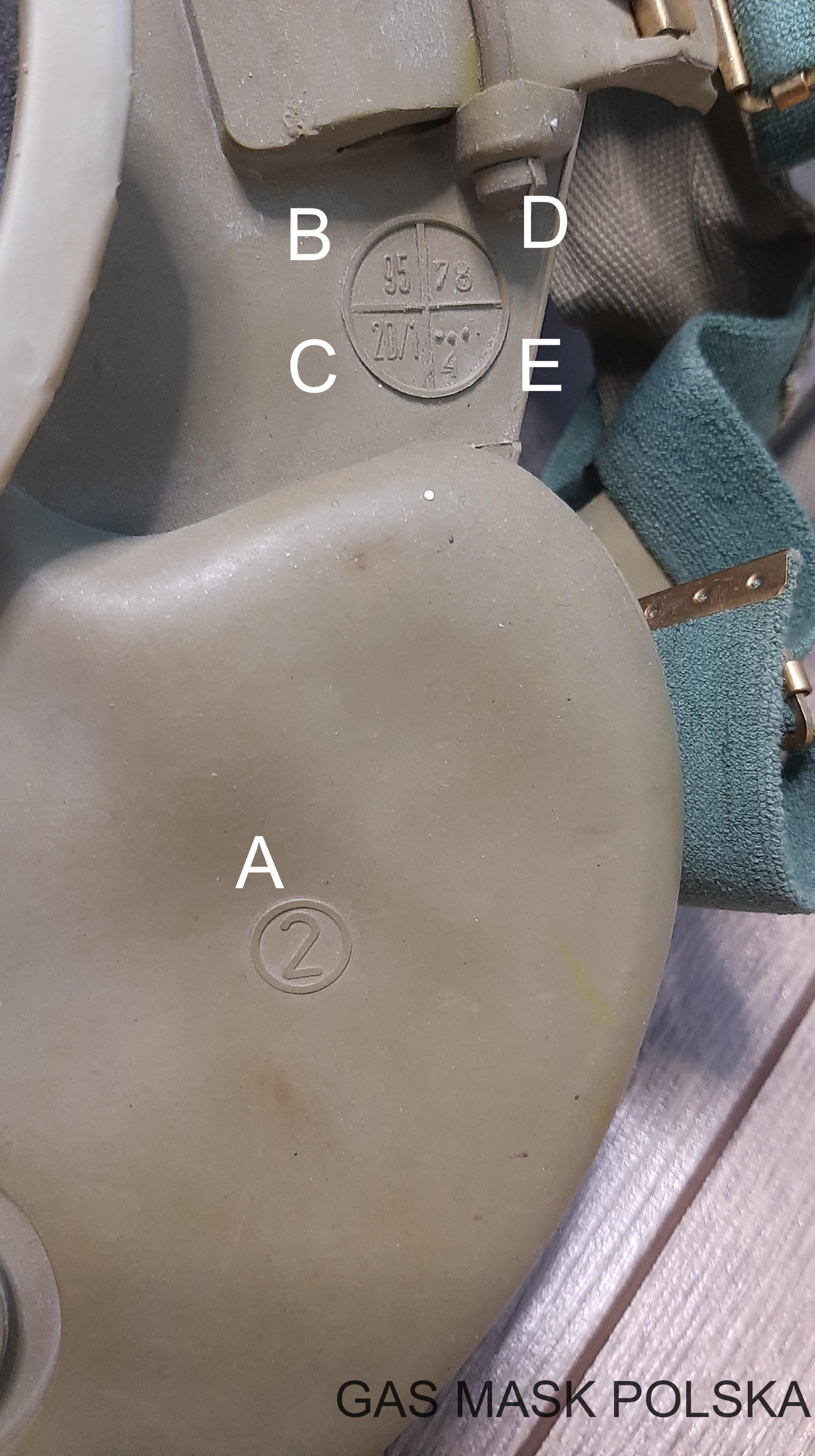

oznaczenia producenta gumy: | A - rozmiar, B - producent gumy, C - numer formy, D - rok produkcji gumy, E - kwartał produkcji gumy

i
MP-4

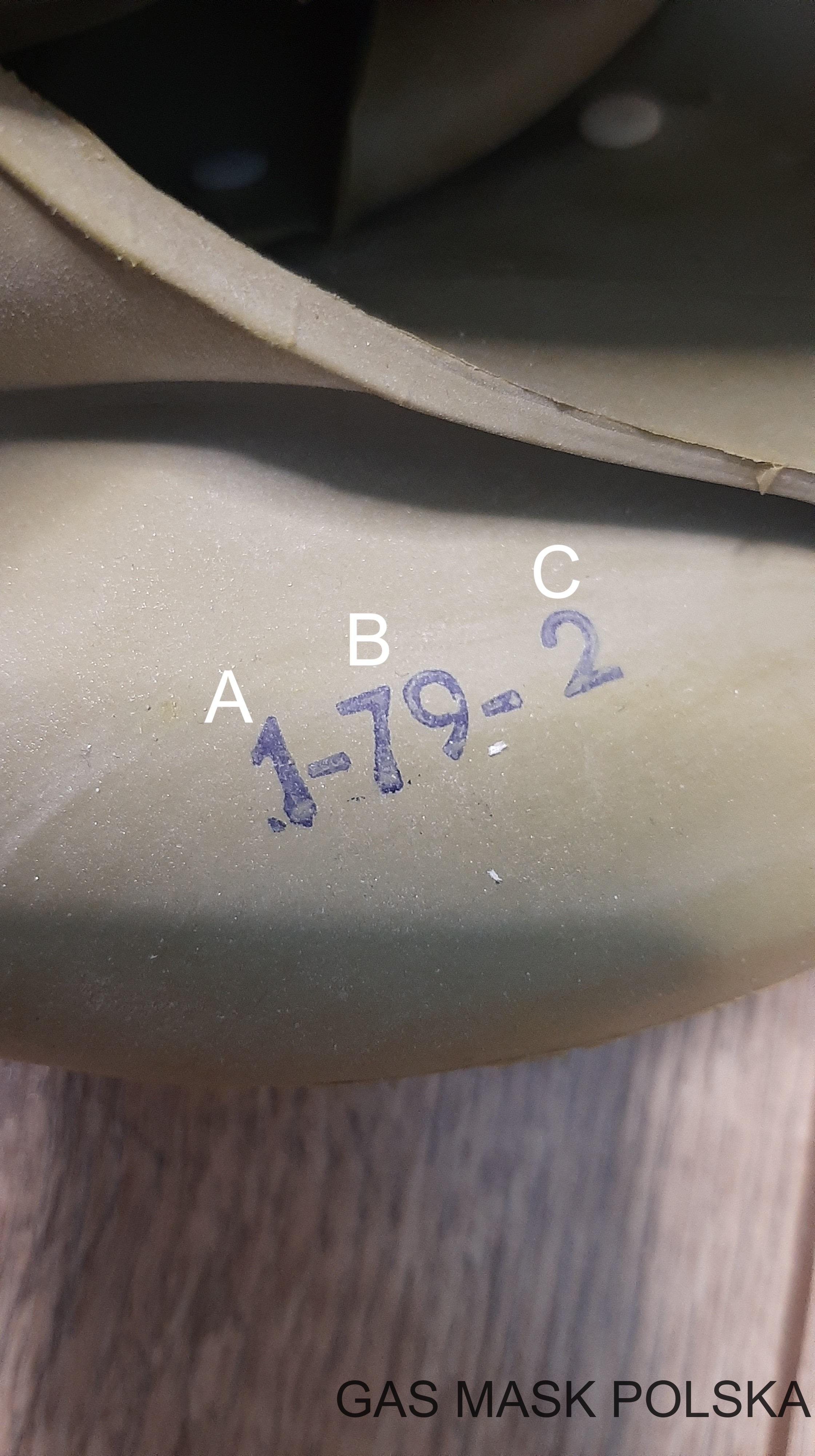

oznaczenia producenta maski: | A - miesiąc produkcji maski, B - rok produkcji maski, C - brak danych

i

ZESTAW

Zestaw MP-4 składał się z części twarzowej, wkładek filtrosorpcyjnych z zatyczkami, fulara przeciwzaroszeniowego, nakładek ocieplających oraz worka przeprawowego z gumką. Wyposażenie dodatkowe stanowił indywidualny pakiet przeciwchemiczny.

zestaw

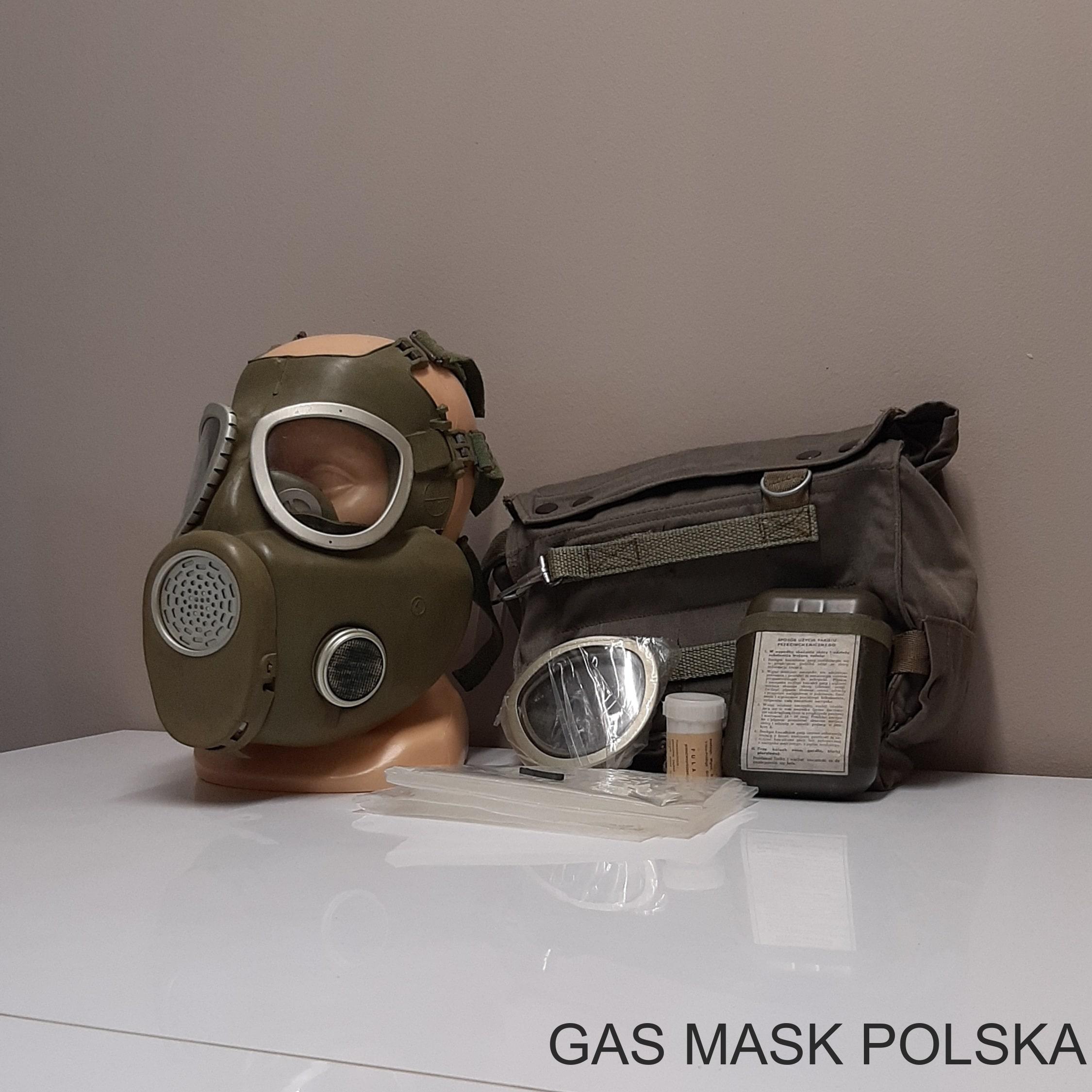

1975 lub 1976-1977: | część twarzowa I wersji, torba nośna I wersji, nakładki ocieplające z zielonymi gumkami

i
zestaw

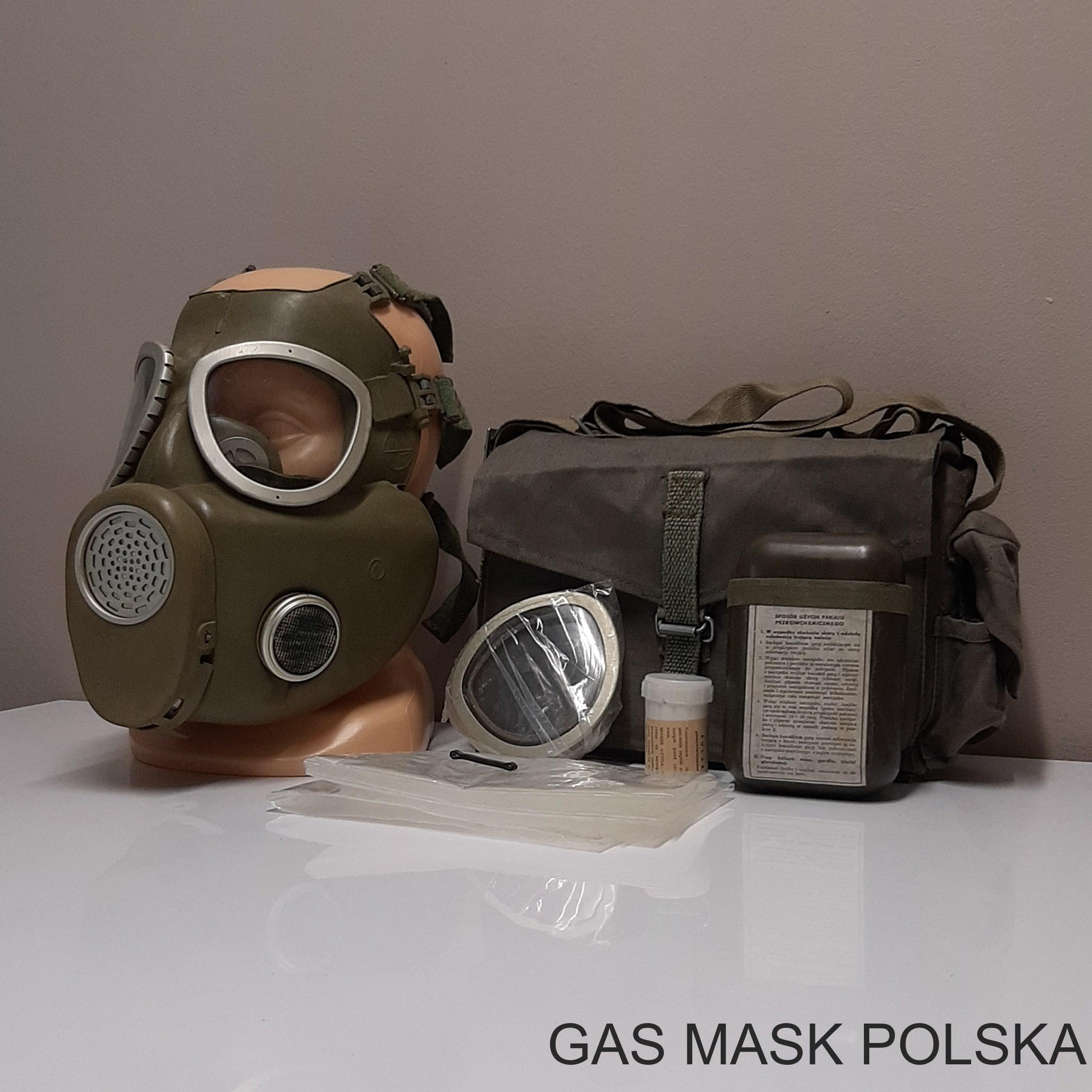

1978-1984: | część twarzowa I wersji, torba nośna II wersji, nakładki ocieplające z zielonymi gumkami

i
zestaw

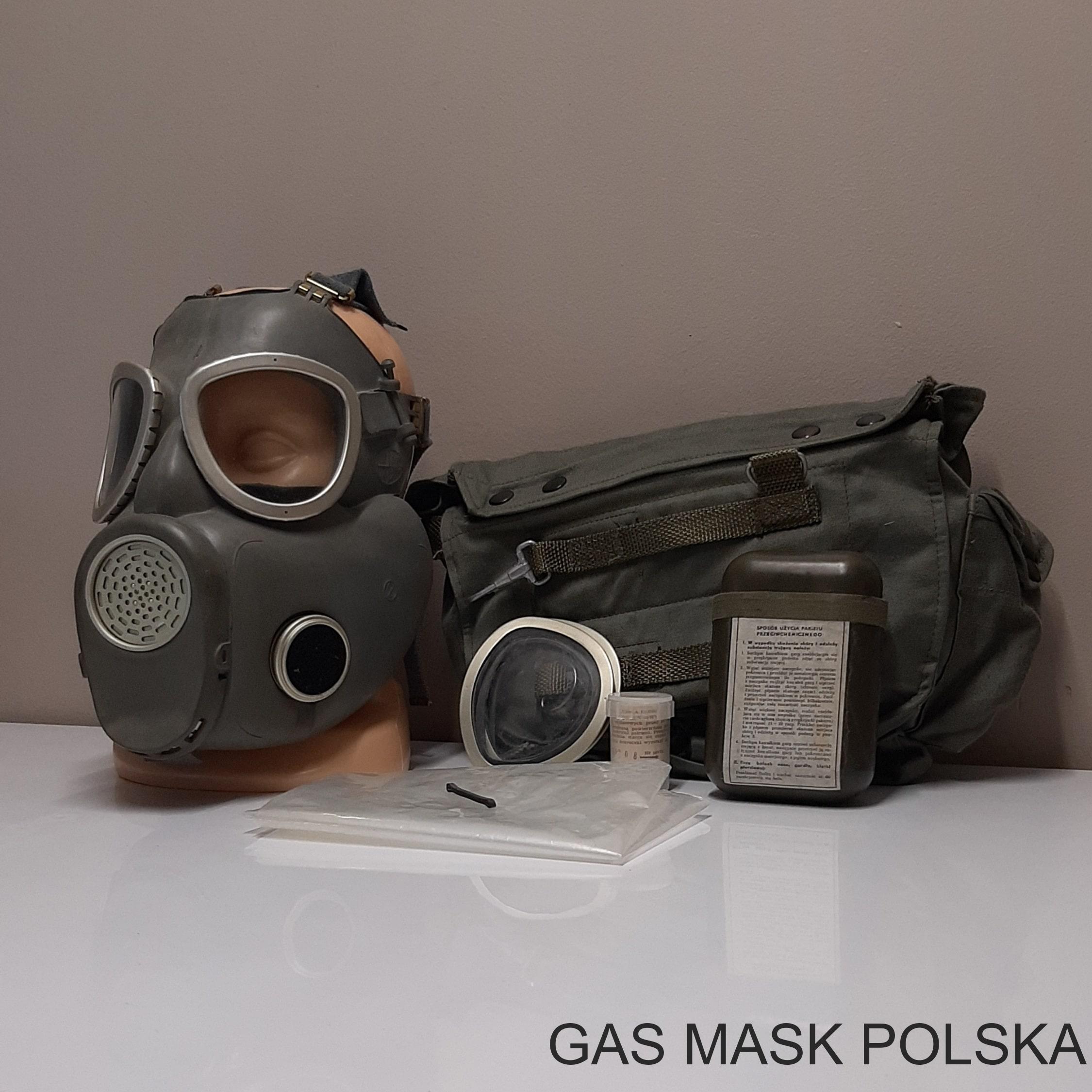

1985-1990: | część twarzowa II wersji, torba nośna III wersji, nakładki ocieplające z szarymi gumkami

i

TORBA NOŚNA

Wersja I

Pierwsza wersja torby kompletowanej z maską MP-4 jest zarazem drugą wersją torby kompletowanej z maską OM-mg-2. Wykonana jest z materiału w kolorze szarym, na wzór toreb z zestawów BSS-MO-4u, jednak jest od nich niższa. Wyposażona jest w pas nośny oraz zapięcie do wojskowych pasoszelek. Posiada kieszeń zewnętrzną zapinaną na guzik. Klapa główna zapinana jest na bawełniany pasek z okuciem, a pod nią znajduje się imiennik. Ściany torby są usztywnione. Torba wewnątrz ma konstukcję jednokomorową, z kieszenią na worek przeprawowy oraz gumką na fular przeciwzaroszeniowy. Produkowana była w latach 1974 - 1977.

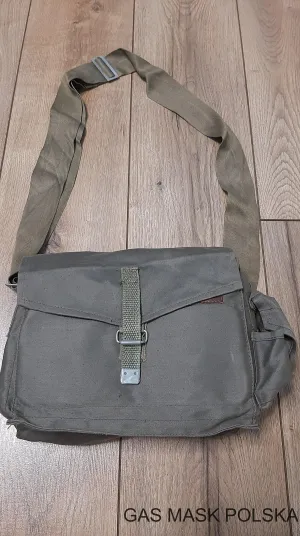

Torba

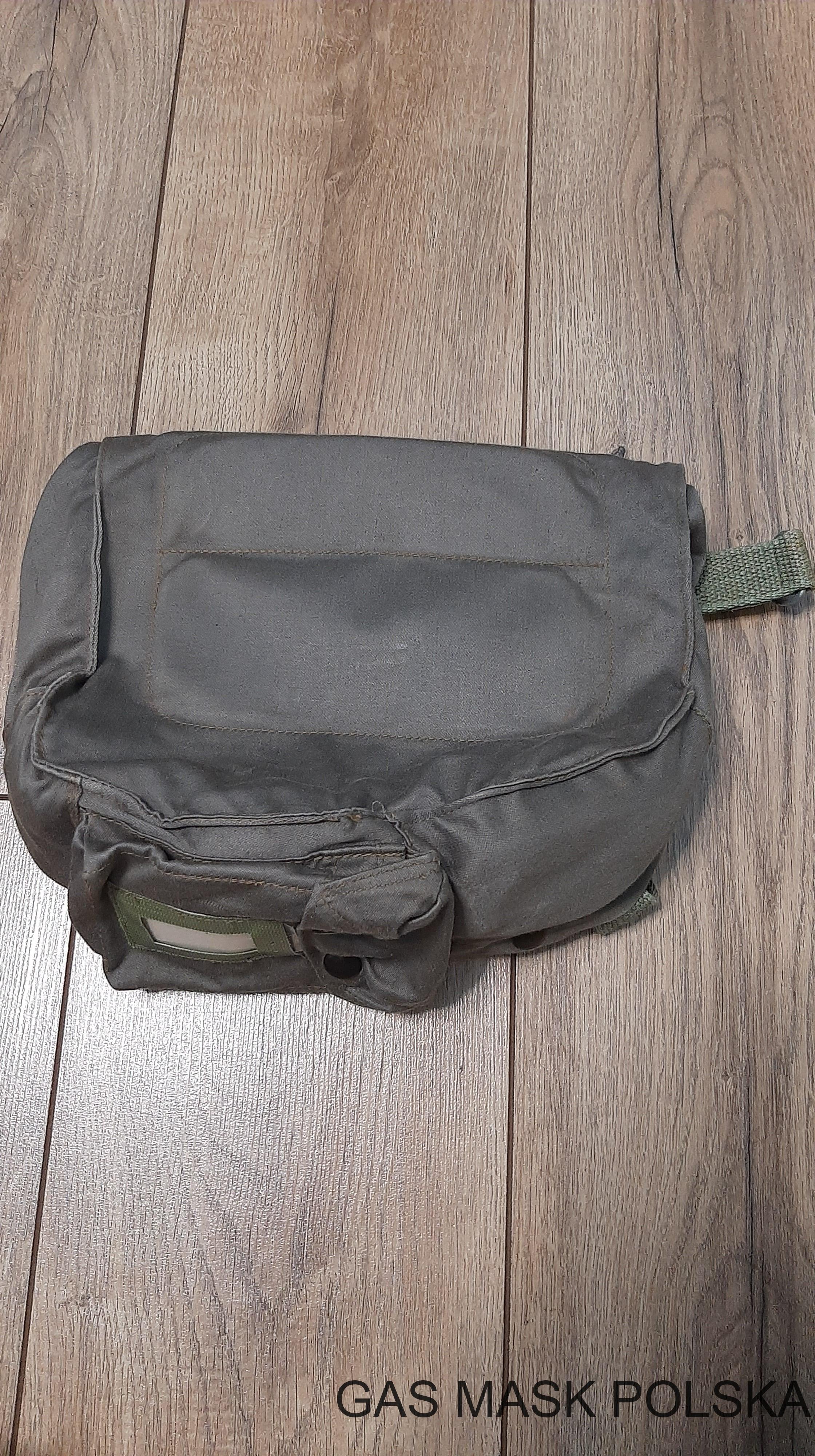

I wersja torby nośnej - widok z przodu

i

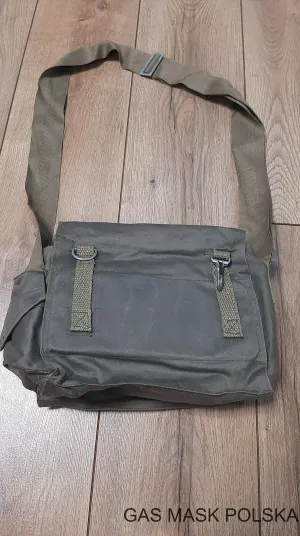

Torba

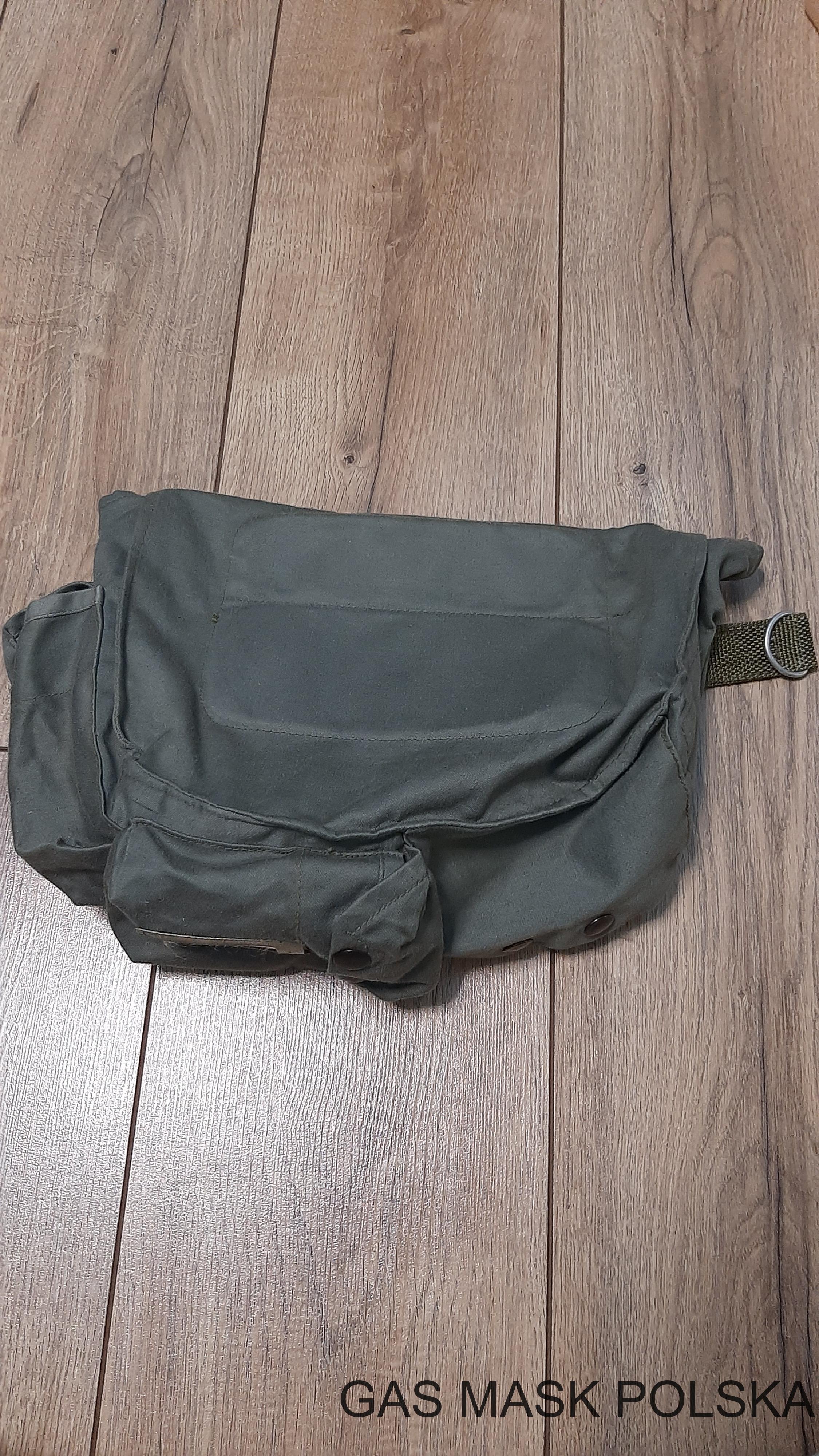

I wersja torby nośnej - widok z tyłu

i

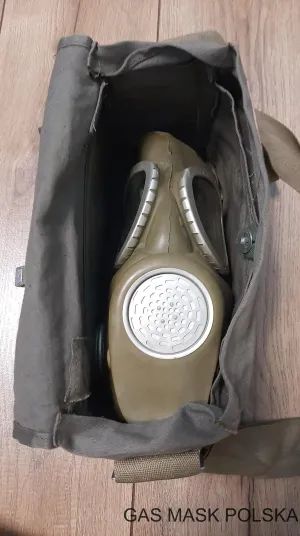

Torba

I wersja torby nośnej - wnętrze

i

Wersja II

Druga wersja torby kompletowanej z maską MP-4 oparta jest konstrukcyjnie na pierwszej wersji torby kompletowanej z maską OM-mg-2. Różni się od niej głównie zapięciem klapy głównej oraz konstrukcją zapięcia do pasoszelek wojskowych. Wykonana jest z materiału w kolorze szarym. Ma kształt przypominający trójkąt. Wyposażona jest w zapięcie do wojskowych pasoszelek oraz w dwie bawełniane taśmy - nośną i biodrową lub udową. Posiada trzy kieszenie zewnętrzne zapinane na metalowe napy, z których dwie służą do schowania taśm po założeniu na wojskowe pasoszelki. Na kieszeni od pakietu przecichemicznego znajduje się imiennik. Ściany torby są usztywniane. Klapa główna torby zapinana jest na cztery metalowe napy. Wewnątrz torba ma konstrukcję jednokomorową, z kieszonką na nakładki ocieplające oraz gumką na fular przeciwzaroszeniowy. Produkowana była w latach 1978 - 1984.

Torba

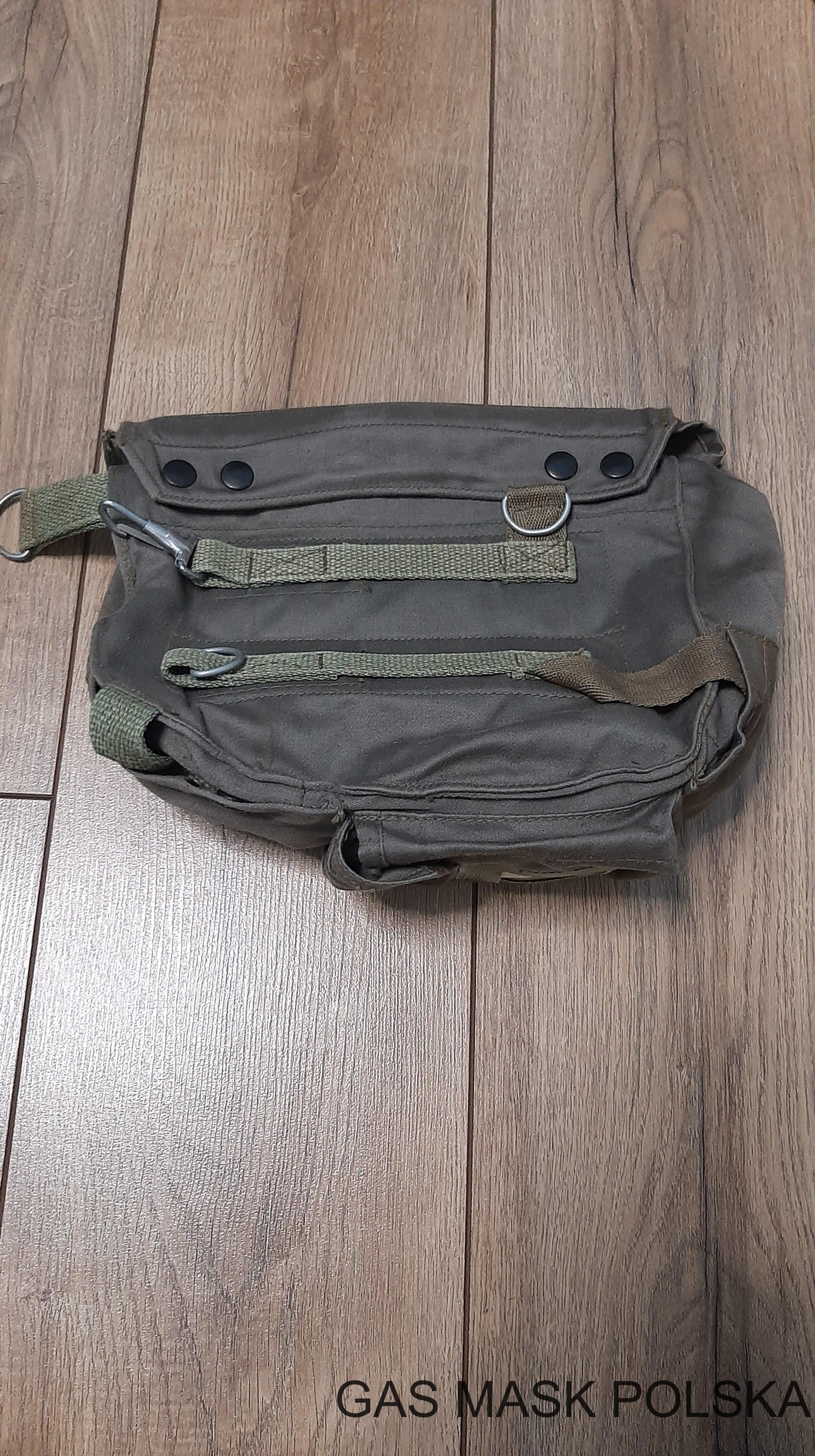

II wersja torby nośnej - widok z przodu

i
Torba

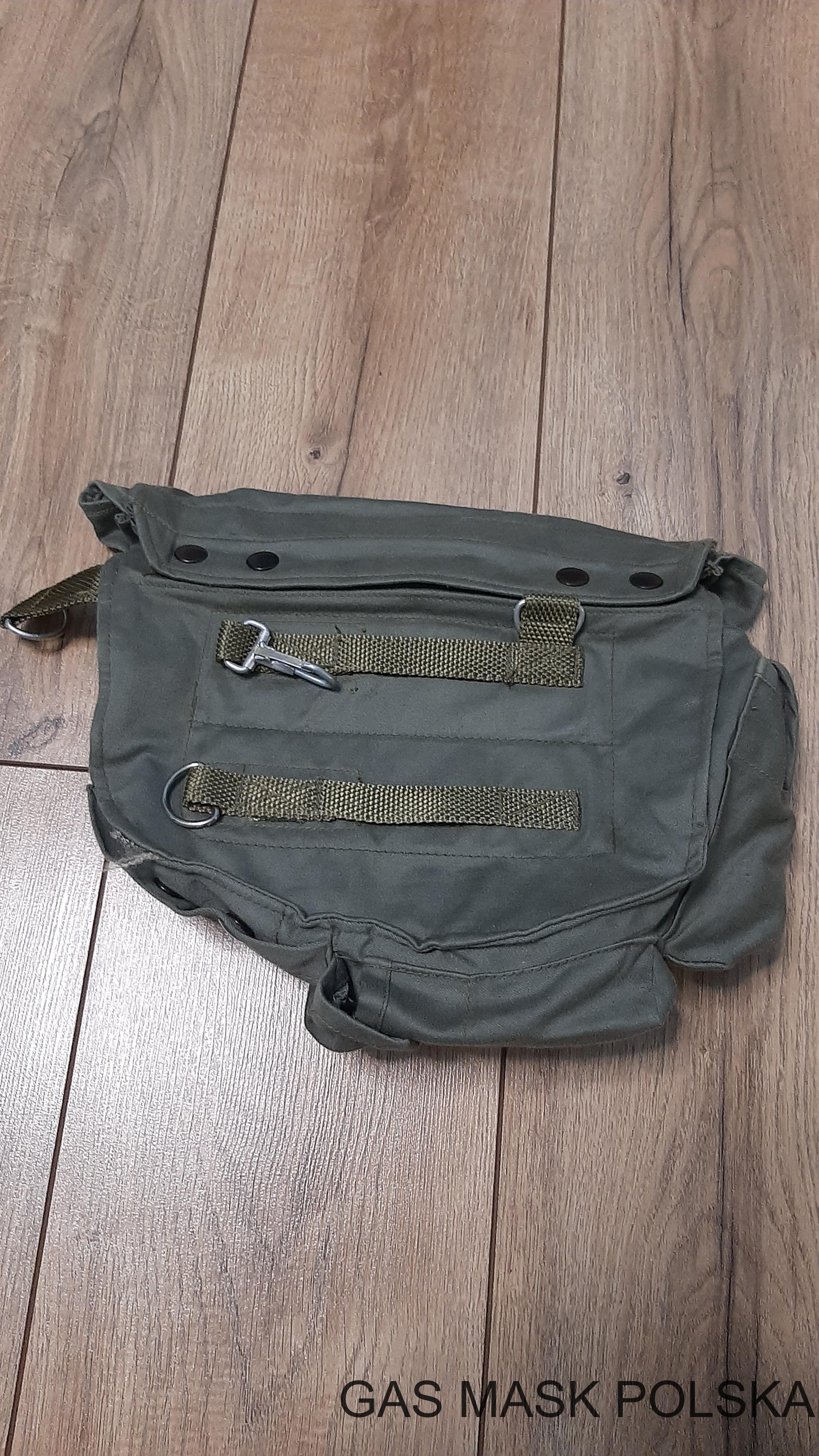

II wersja torby nośnej - widok z tyłu

i

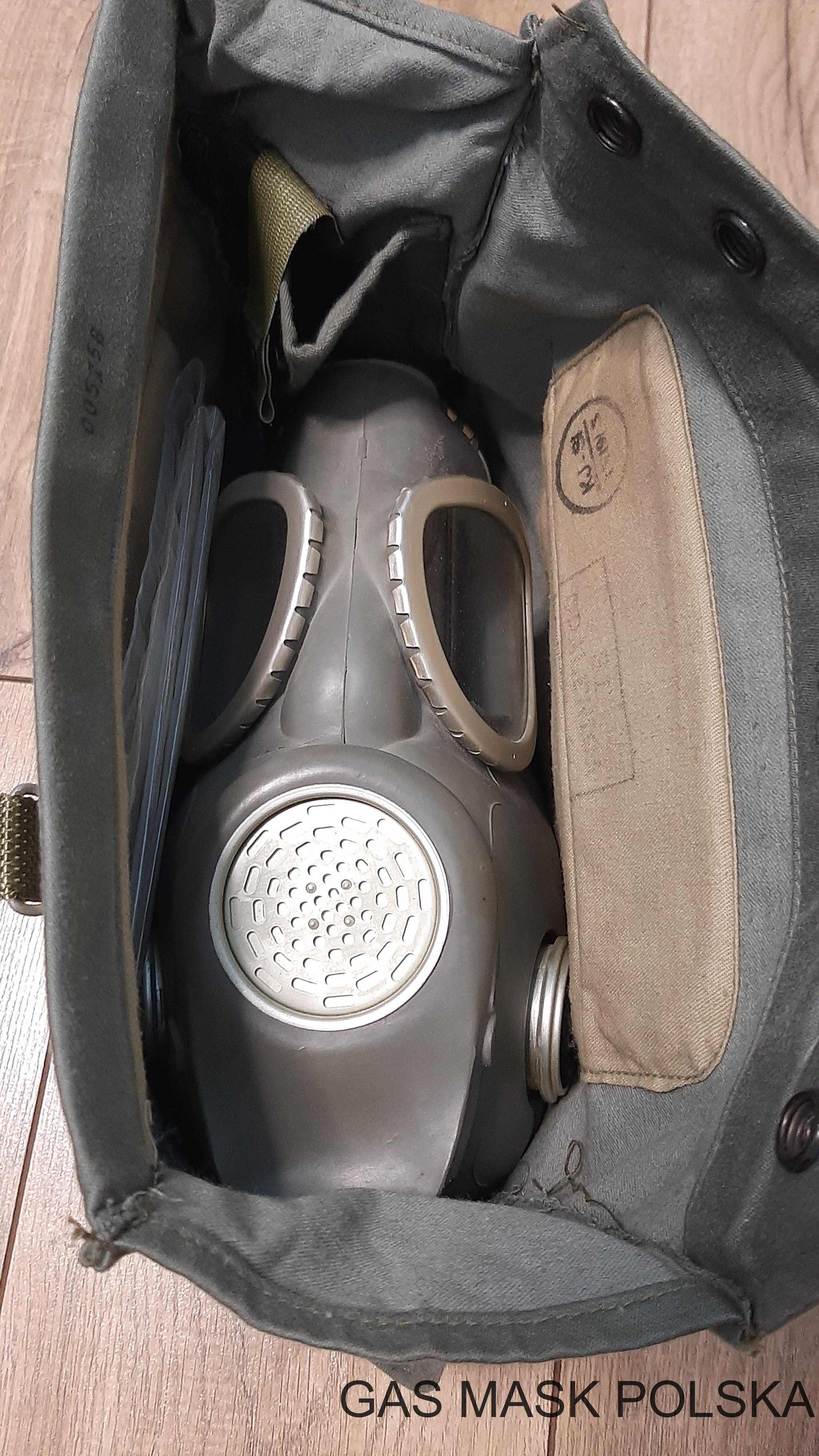

Torba

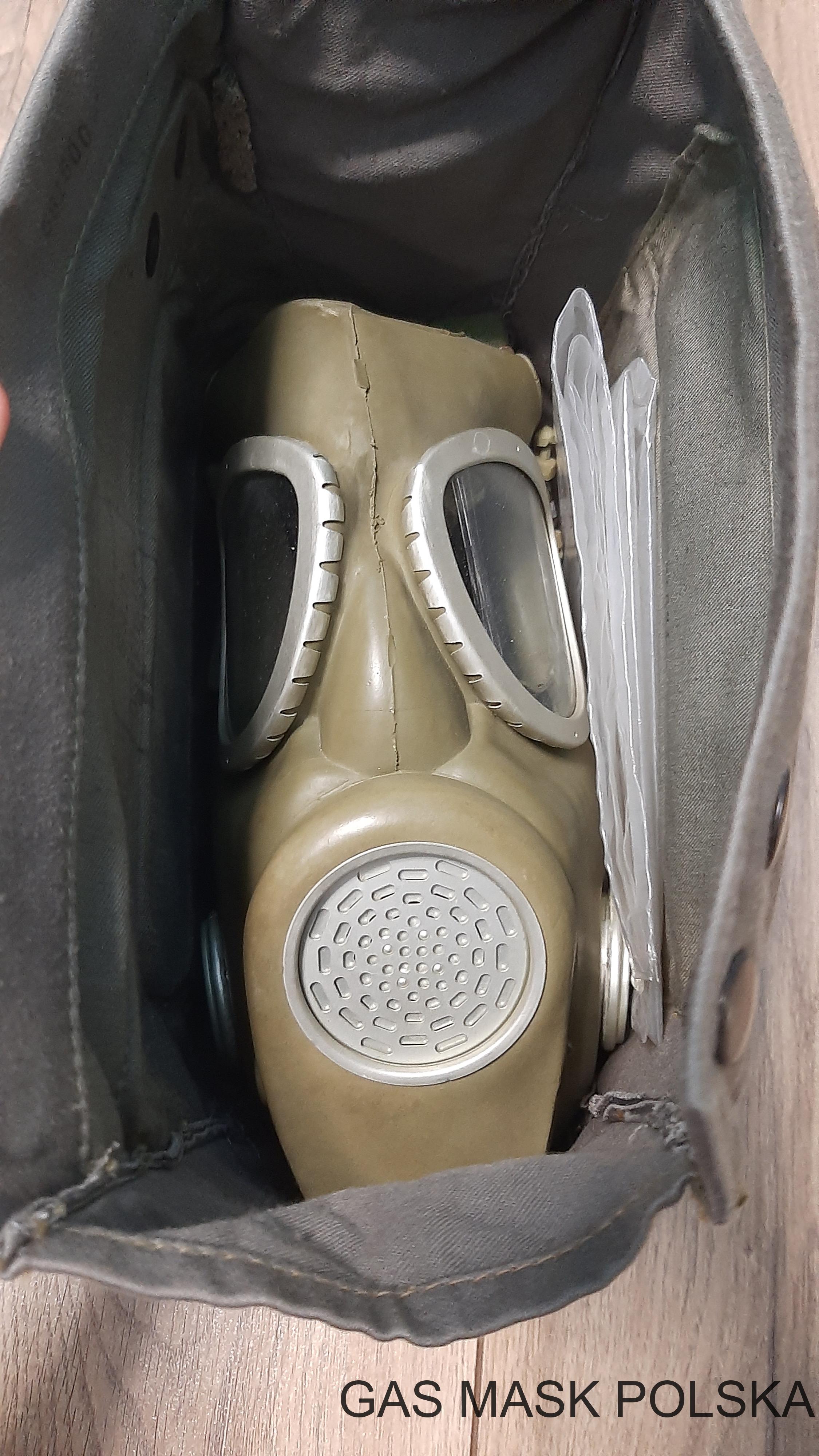

II wersja torby nośnej - wnętrze

i

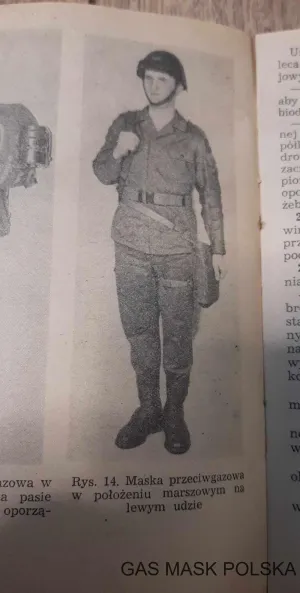

Torba

torba w położeniu marszowym na udzie - "Maska Przeciwgazowa MP-4", wyd. MON, 1978

i

Wersja III

Trzecia wersja torby różni się od poprzedniej zastosowaniem stylonowych taśm, zamiast bawełnianych. Ponadto wewnątrz znajduje się dodatkowa kieszonka z zapięciem. Produkowana była w latach 1985 - 1990.

Torba

III wersja torby nośnej - widok z przodu

i
Torba

III wersja torby nośnej - widok z tyłu

i
Torba

III wersja torby nośnej - wnętrze

i
Torba

torba w położeniu marszowym na udzie - "Maska Przeciwgazowa MP-4", wyd. MON, 1978

i

INSTRUKCJA

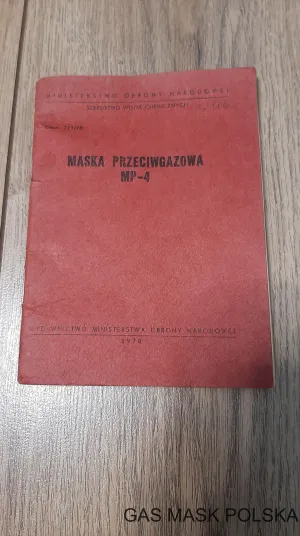

instrukcja

"Maska Przeciwgazowa MP-4", wyd. MON, 1978 - strona tytułowa, druga wersja instrukcji książkowej

i
instrukcja

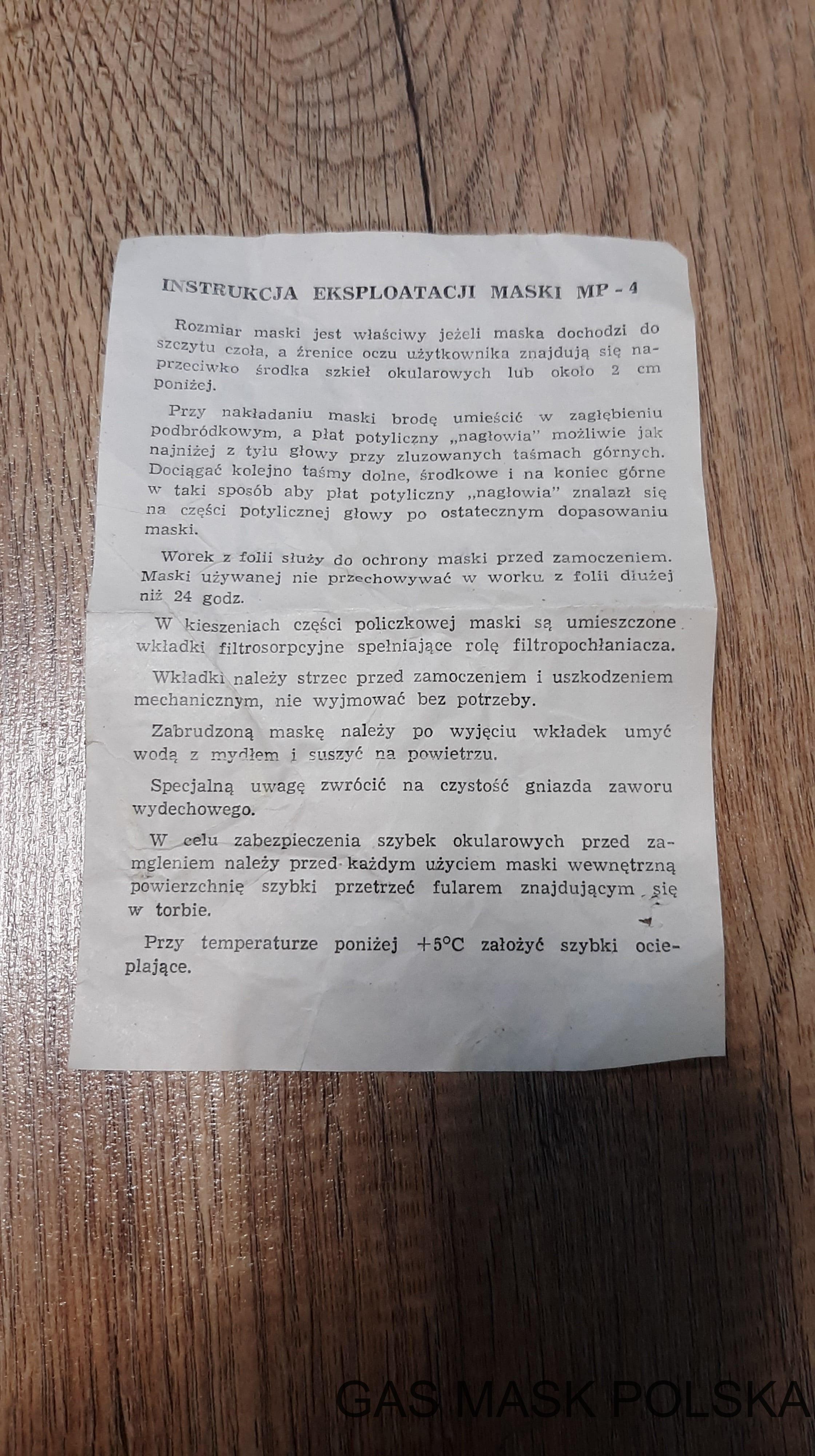

instrukcja jednokartkowa - wersja z lat 70-tych

i

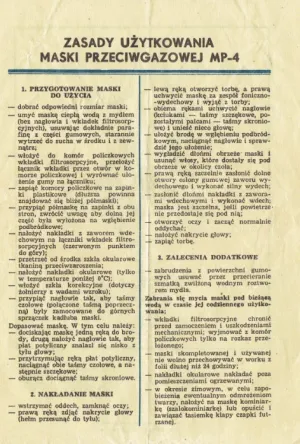

instrukcja

instrukcja jednokartkowa - wersja z lat 80-tych, wariant I

i
instrukcja

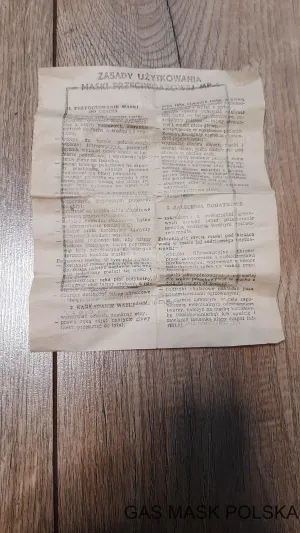

instrukcja jednokartkowa - wersja z lat 80-tych, wariant II

i
