MC-1

MC-1 jest polską maską przeciwgazową stanowiącą kopię czechosłowackiej CM-3. Produkowana była w czterech wersjach od 1971 roku do bliżej nieokreślonego momentu w latach 90-tych przez Fabrykę Sprzętu Ratunkowego i Lamp Górniczych FASER. Element gumowy części twarzowej produkowany był przez Zakład nr 95. Przeznaczona była dla ludności cywilnej, przemysłu oraz w późniejszym okresie na eksport. Rzadko używana przez polskie formacje obrony cywilnej.

Maska wyposażona jest dwa okrągłe wizjery oraz w wymienne, sześciopunktowe nagłowie. Komora zaworów wykonana jest z tworzywa sztucznego w kolorze czarnym i posiada pojedynczy zawór wydechowy oraz złącze gwintowe Rd 40x4mm. Obręcze zaciskowe zabezpieczone są ocynkiem. W masce nie ma możliwości zamontowania wkładek przeciwpotnych.

Przemysłowym egzemplarzom maski MC-1 nadano kod handlowy OM-5. Kod ten nie ma zastosowania do masek wchodzących w skład zestawów resortowych. Zgodnie z normą PN-78/Z-02006, MC-1 zakodowano jako MT-212/1.

Wersja I

Pierwsza wersja maski wykorzystuje gumowy element z maski Ma-1M. Różni się od niej komorą zaworów oraz nagłowiem, które wykonano z gumy. Maska ta była produkowana prawdopodobnie jedynie w 1971 roku.

MC-1

MC-1 wersja I - widok z przodu

i
MC-1

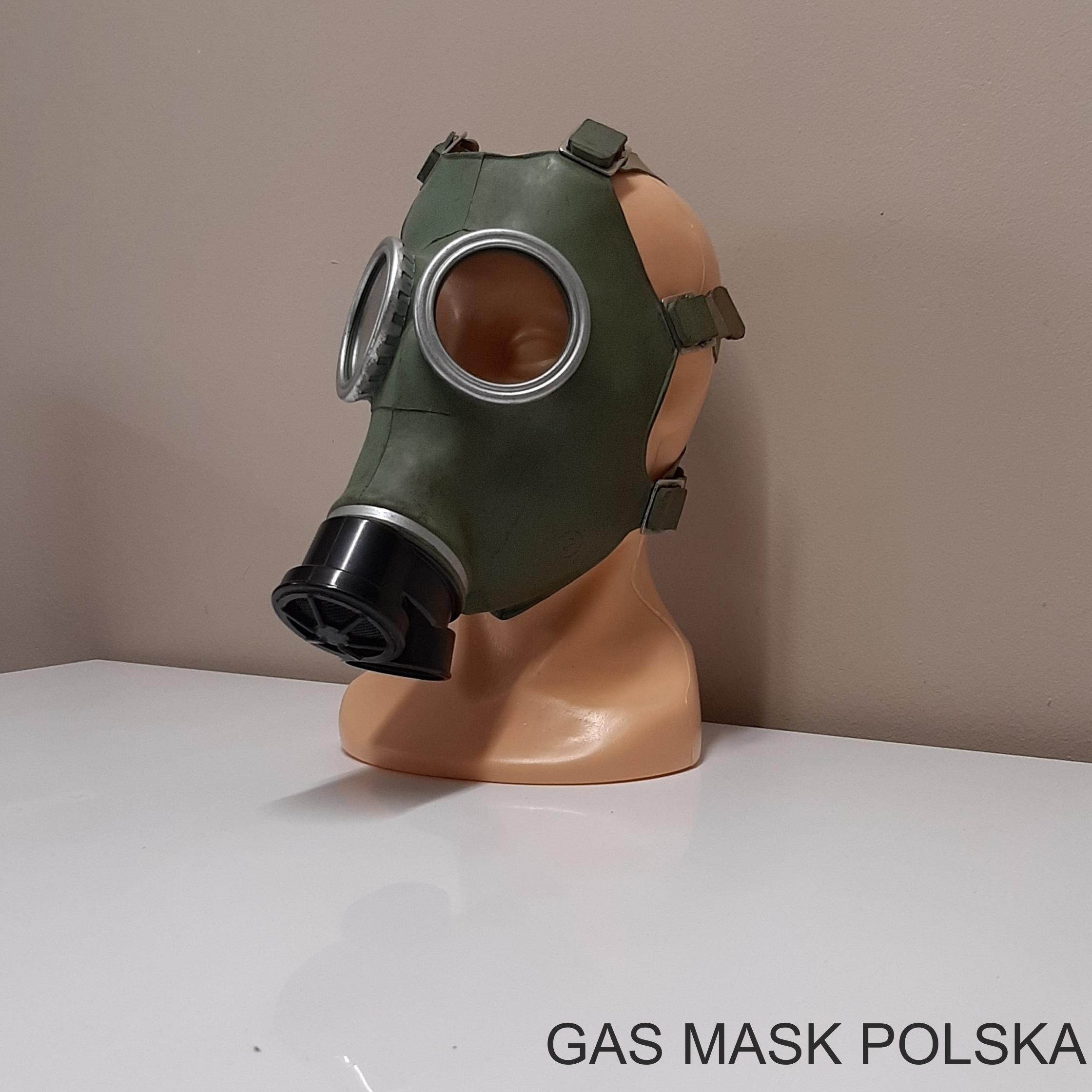

MC-1 wersja I - widok z boku

i
MC-1

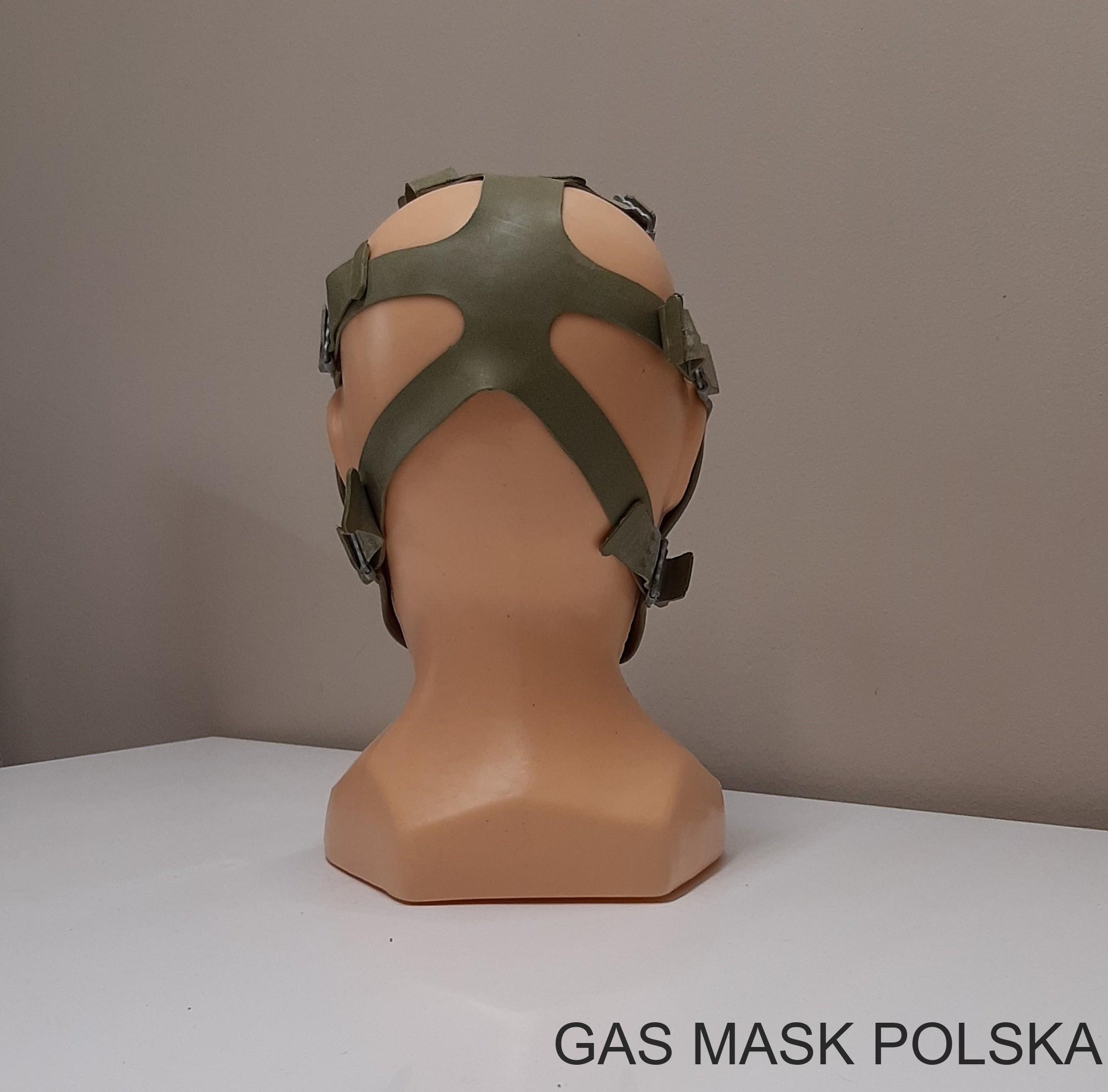

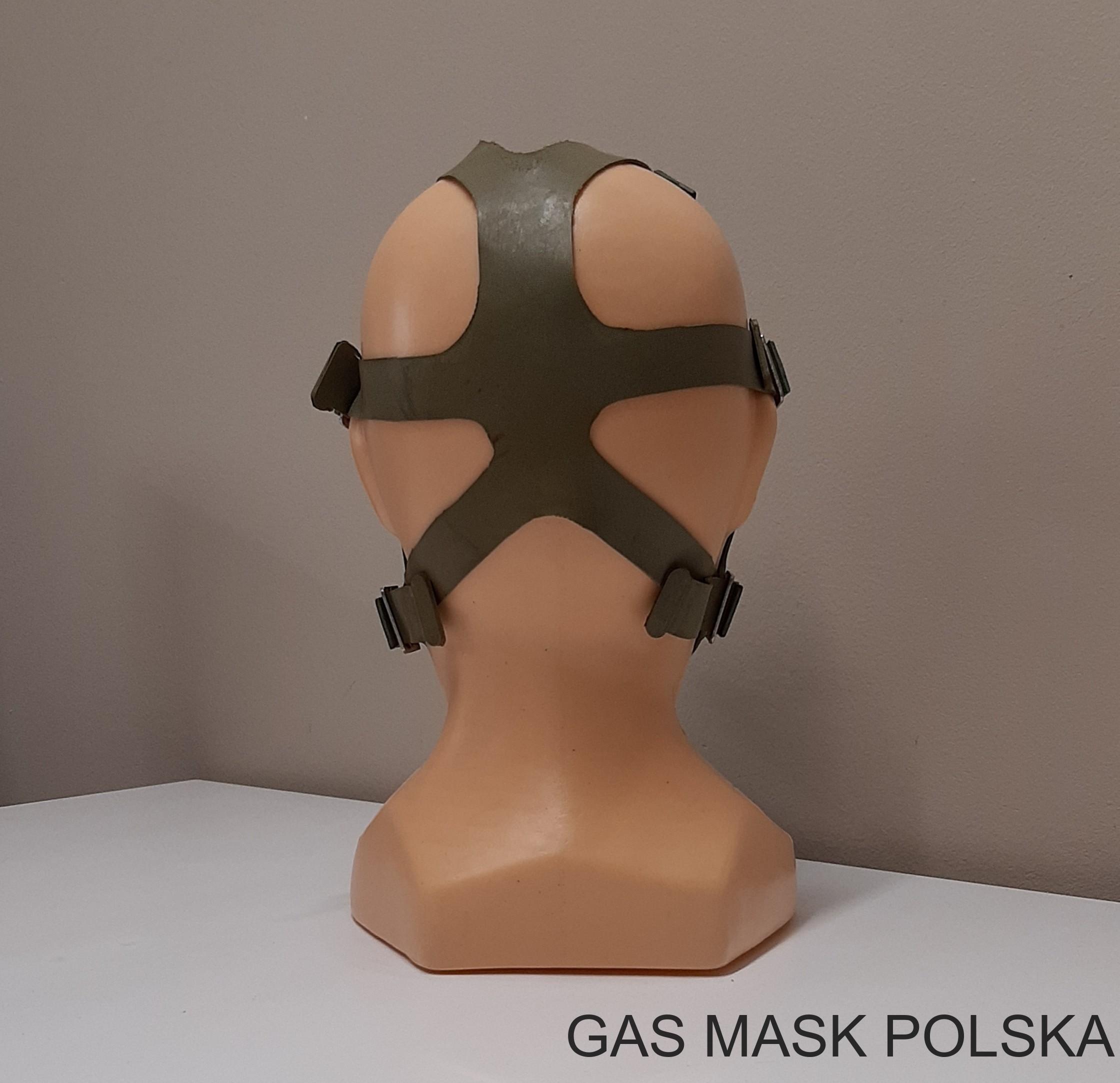

MC-1 wersja I - widok z tyłu

i

Wersja II

W drugiej wersji zmienionio gumowy element części twarzowej na wzór CM-3. Maska zyskała kanały nawiewowe, które zintegrowano z komorą zaworów. Wersja ta była produkowana w latach 70-tych.

MC-1

MC-1 wersja II - widok z przodu

i
MC-1

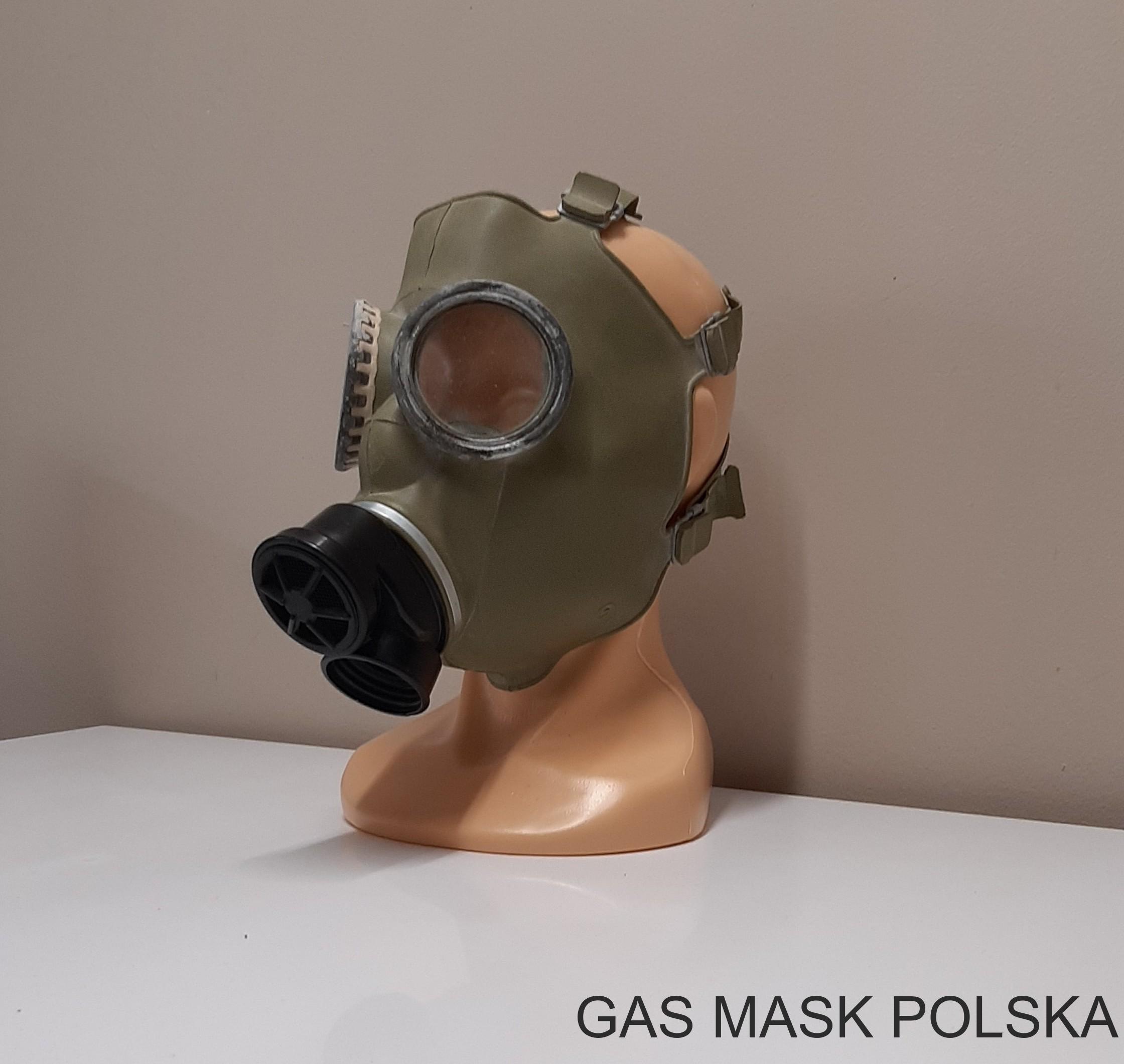

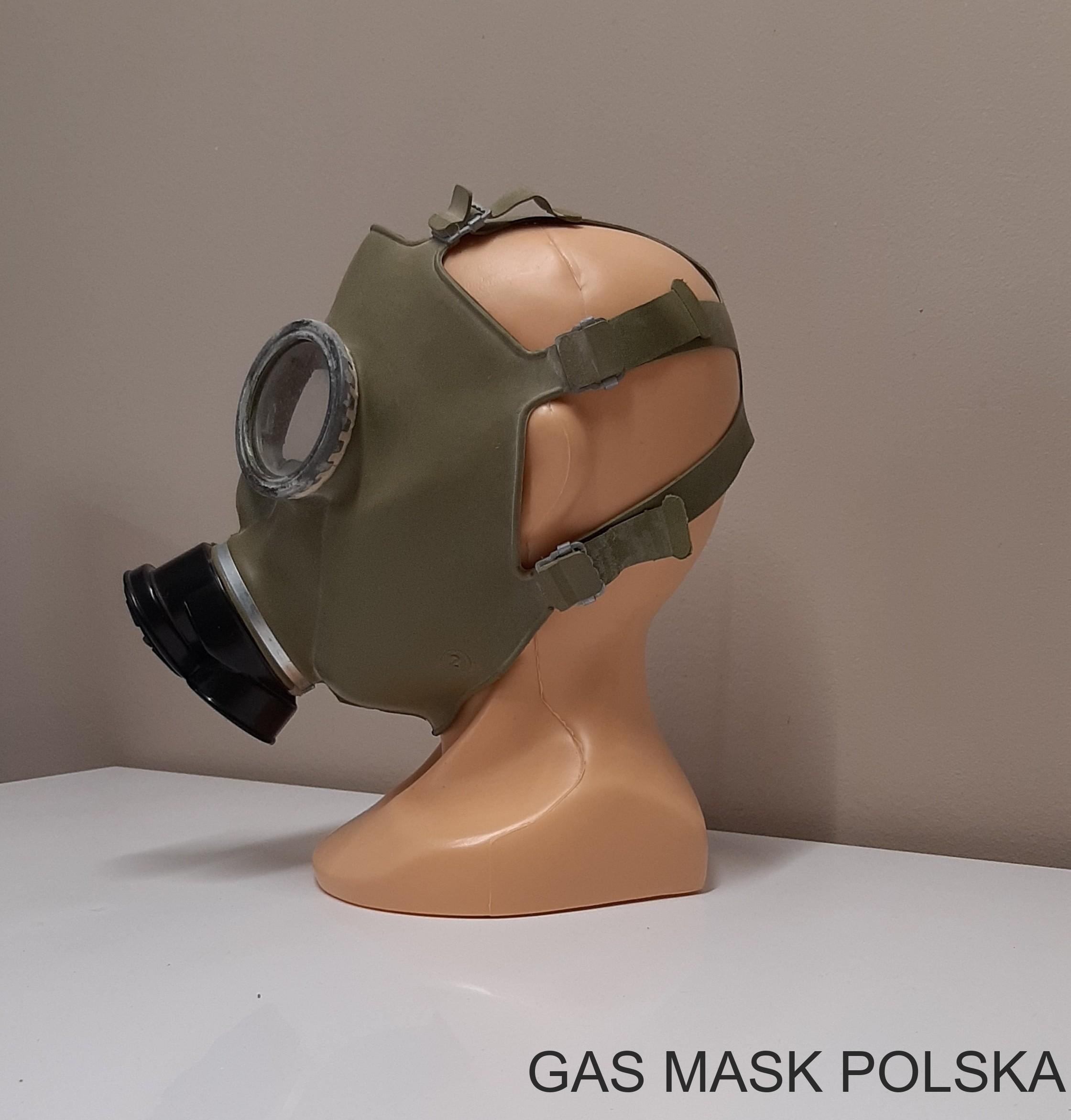

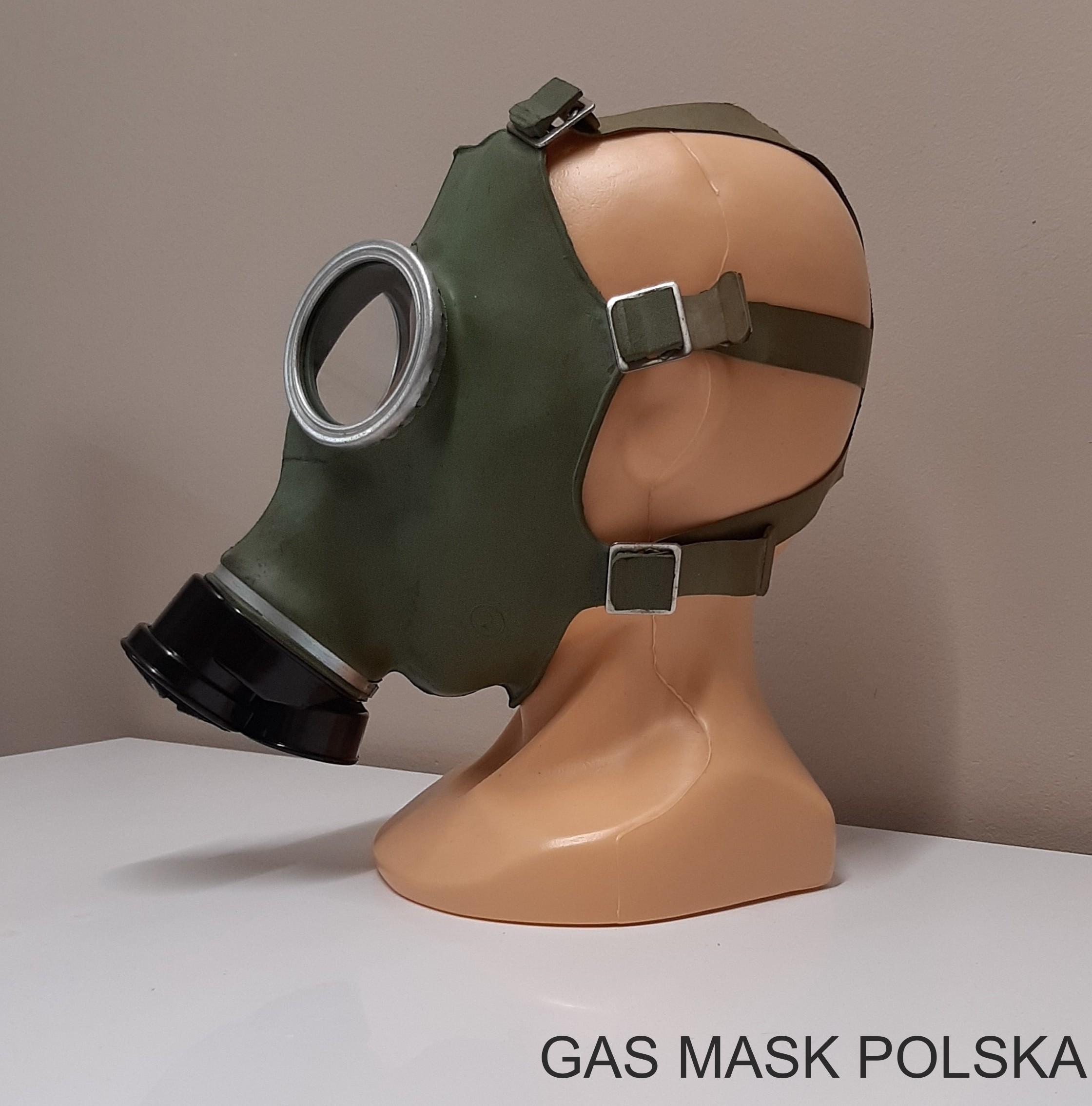

MC-1 wersja II - widok z boku

i
MC-1

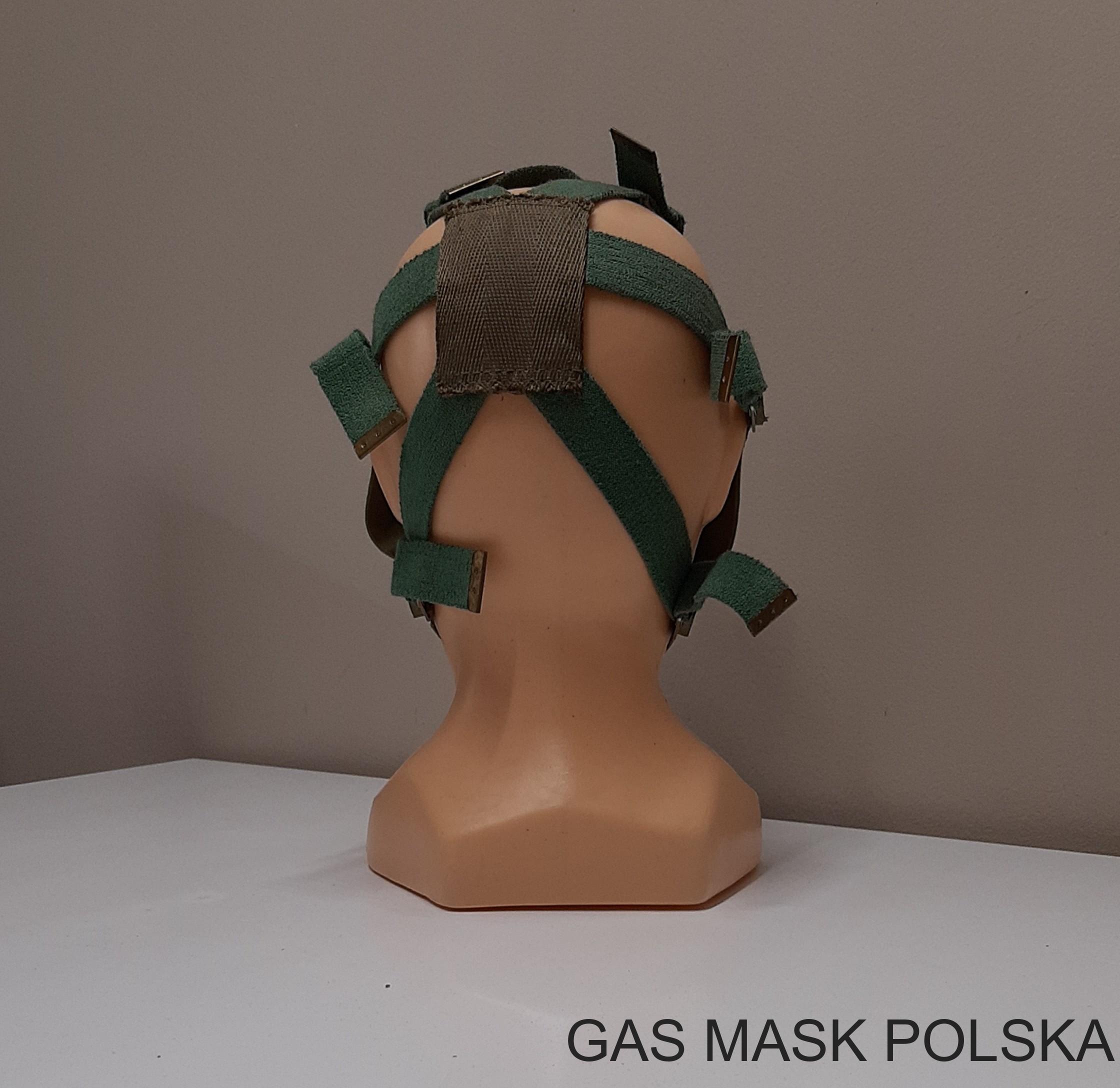

MC-1 wersja II - widok z tyłu

i

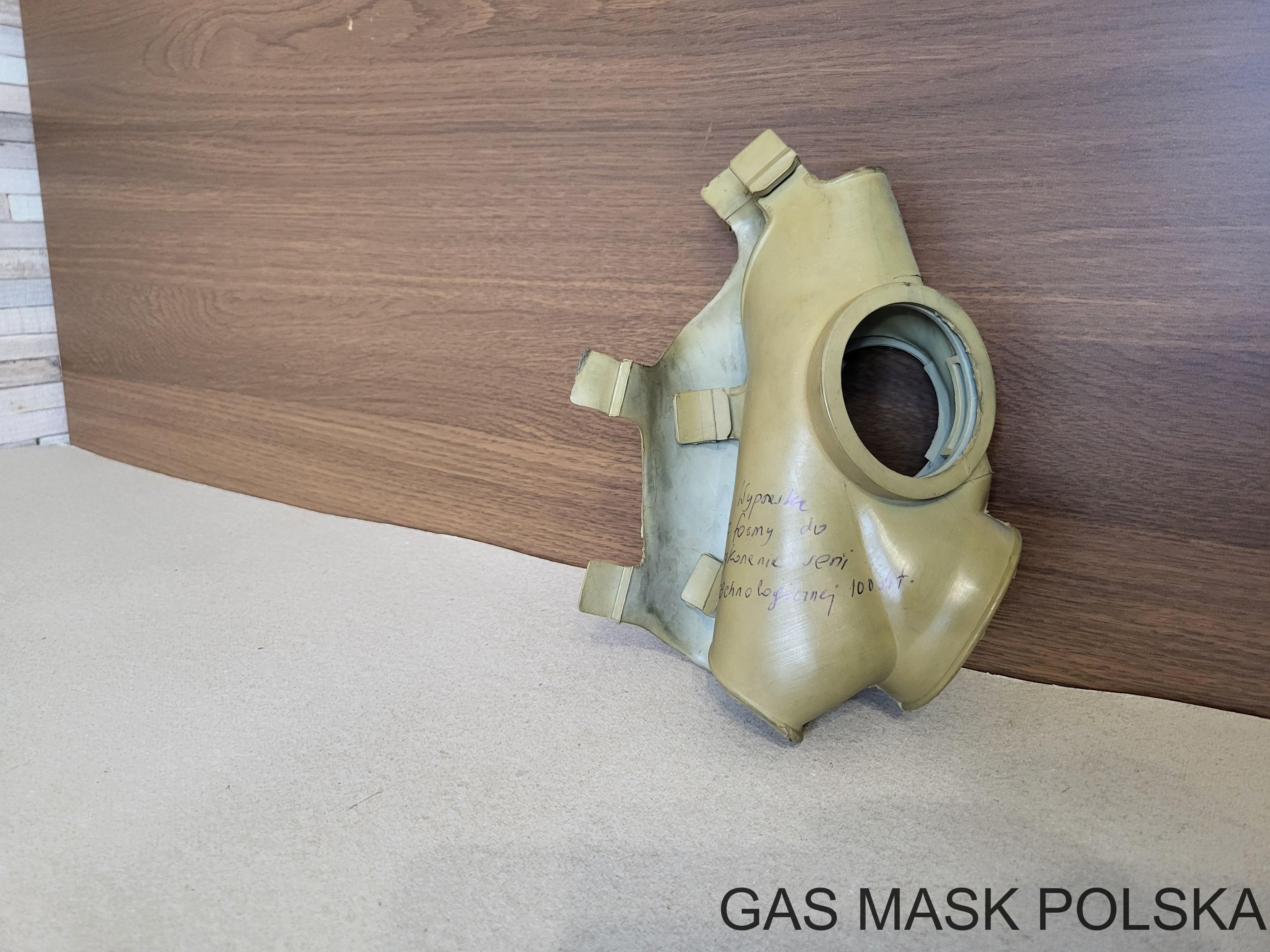

Wypraska pochodząca z formy służącej do produkcji MC-1, zgodnie z opisem umieszczonym na jej boku została prawdopodobnie użyta do stworzenia niewielkiej serii technologicznej.

MC-1

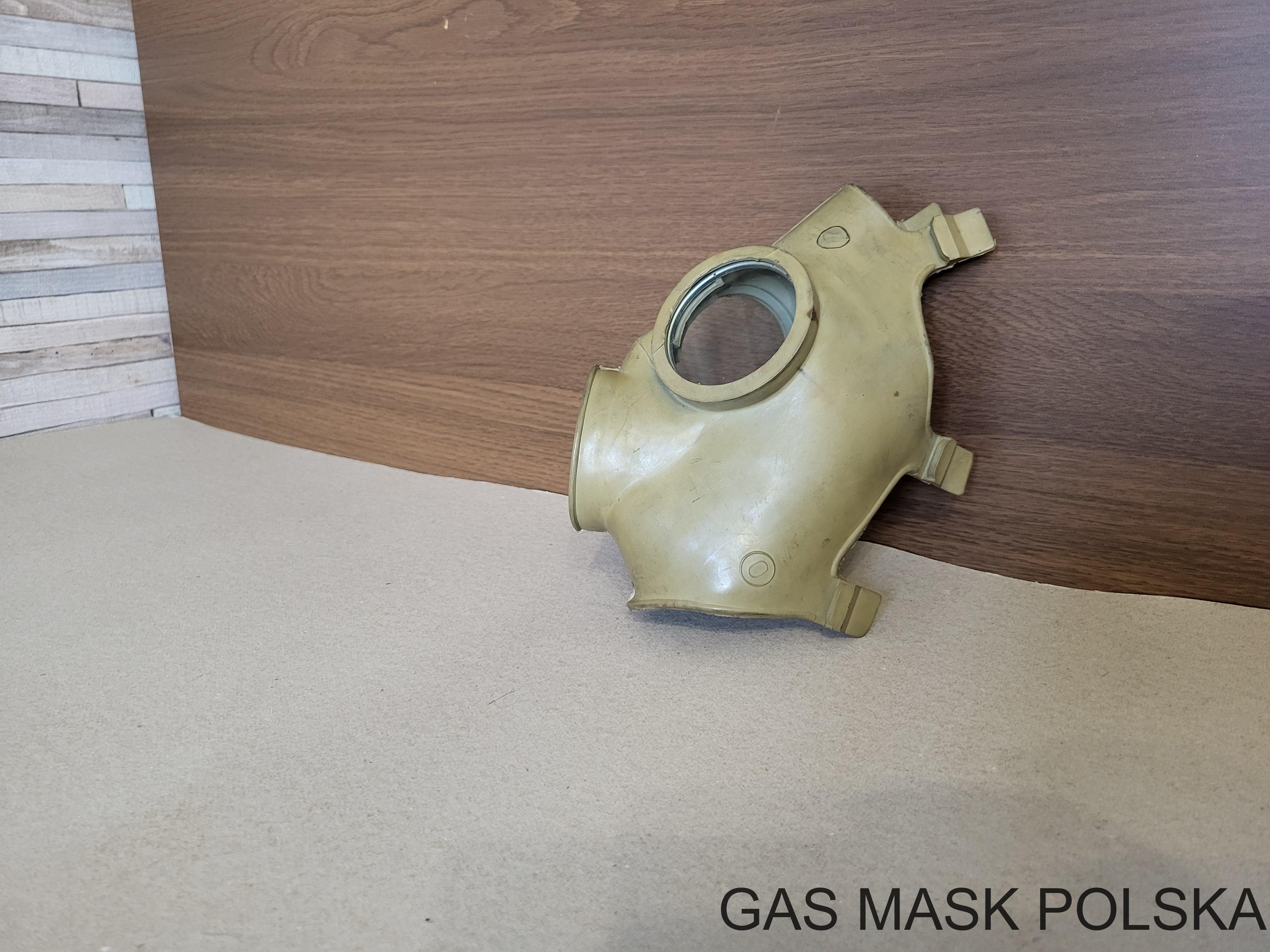

Wypraska - widok z prawej strony

i
MC-1

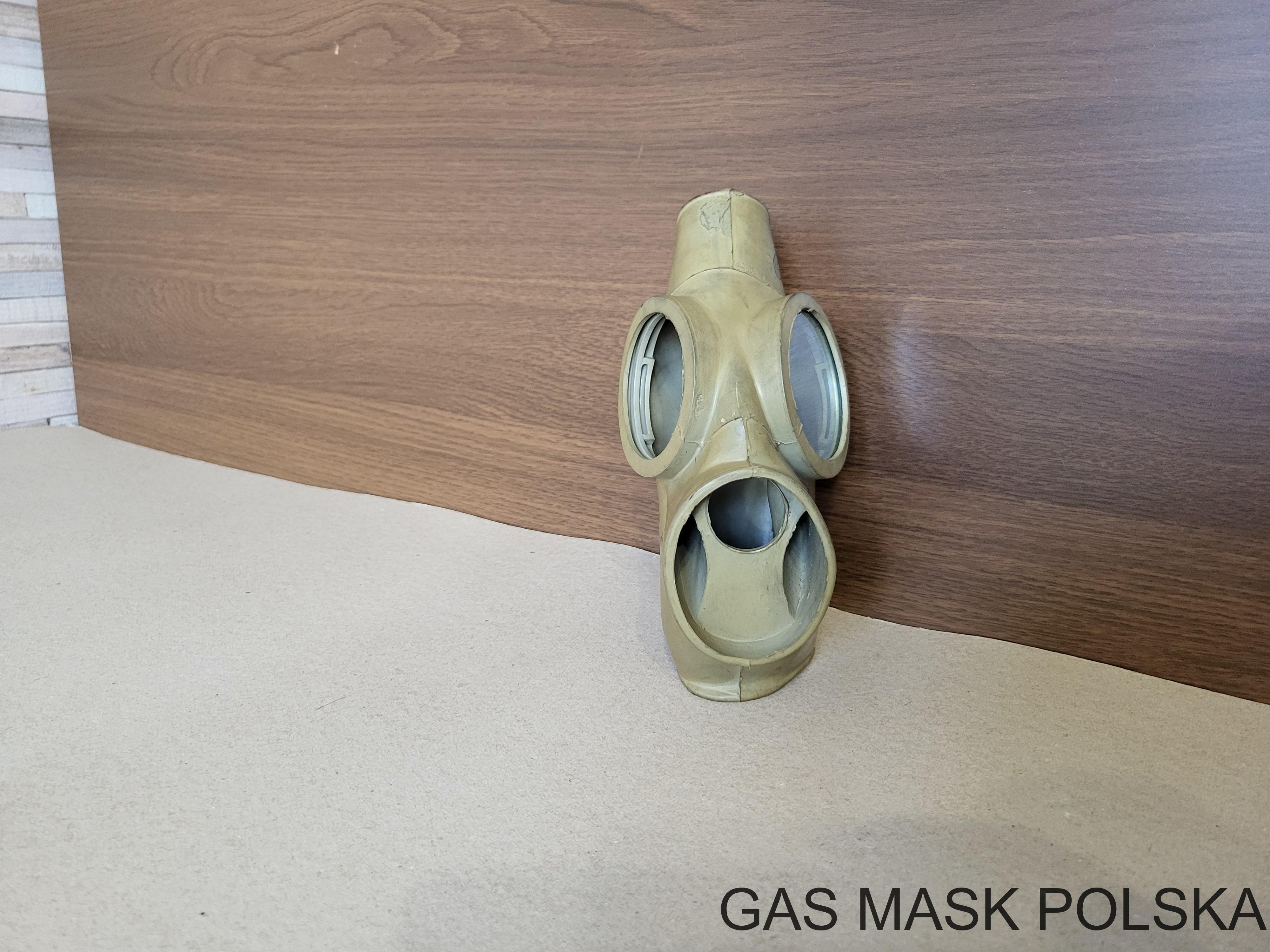

Wypraska - widok z przodu

i
MC-1

Wypraska - widok z lewej strony

i
MC-1

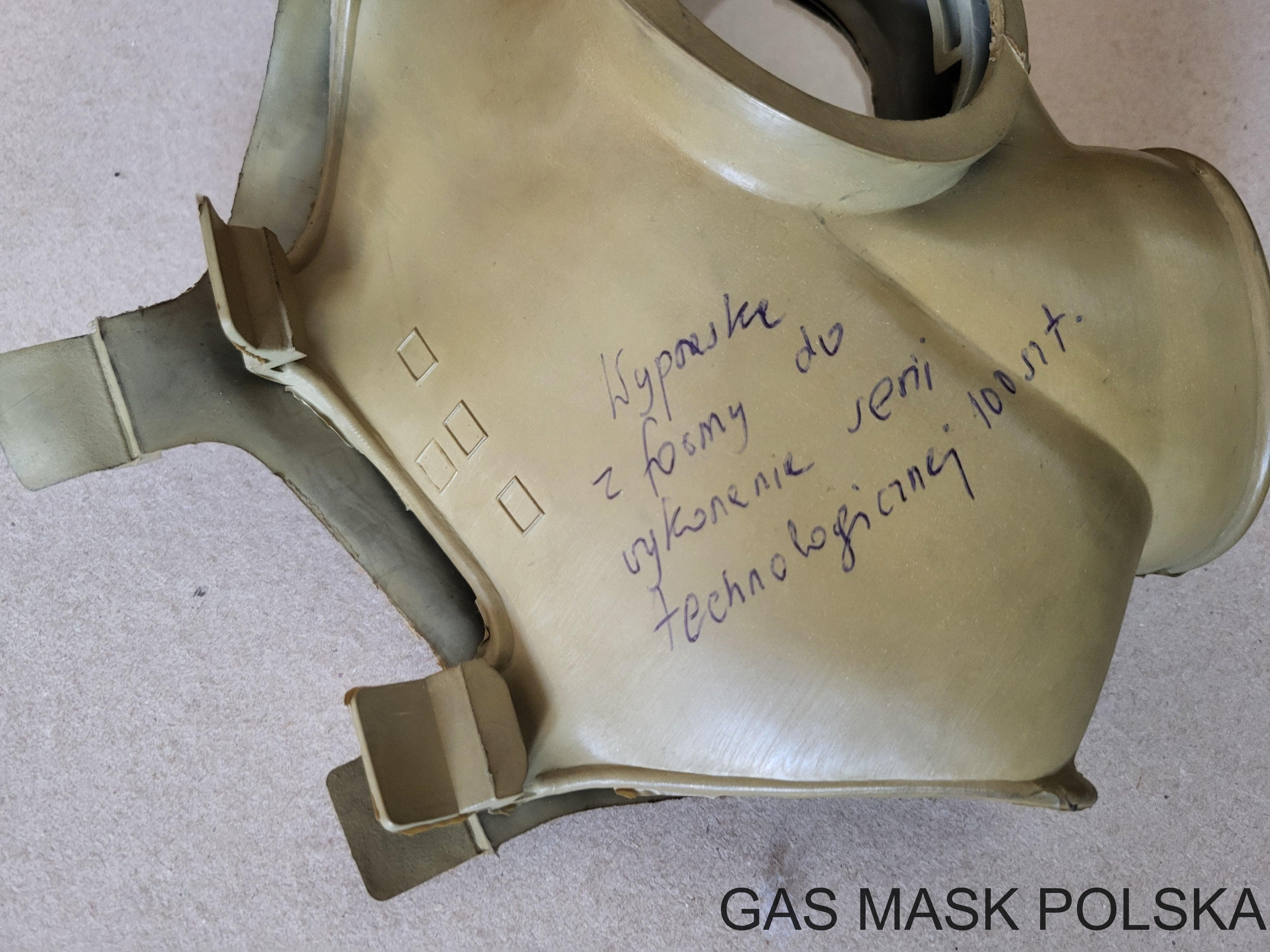

Wypraska - zbliżenie na opis

i

Wersja III

W trzeciej wersji maski zmieniono nagłowie na materiałowe. Produkowana była w I połowie lat 80-tych.

MC-1

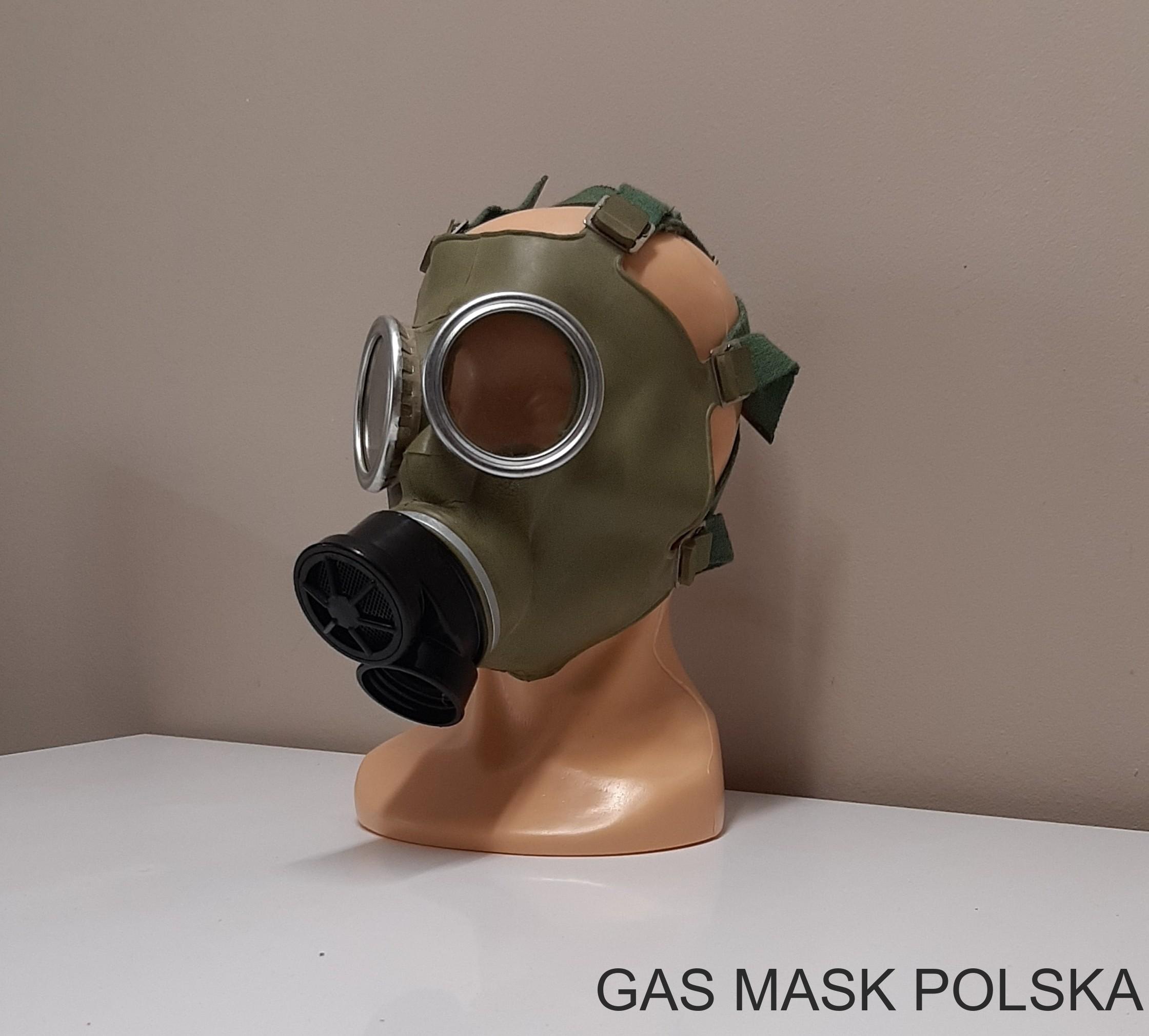

MC-1 wersja III - widok z przodu

i
MC-1

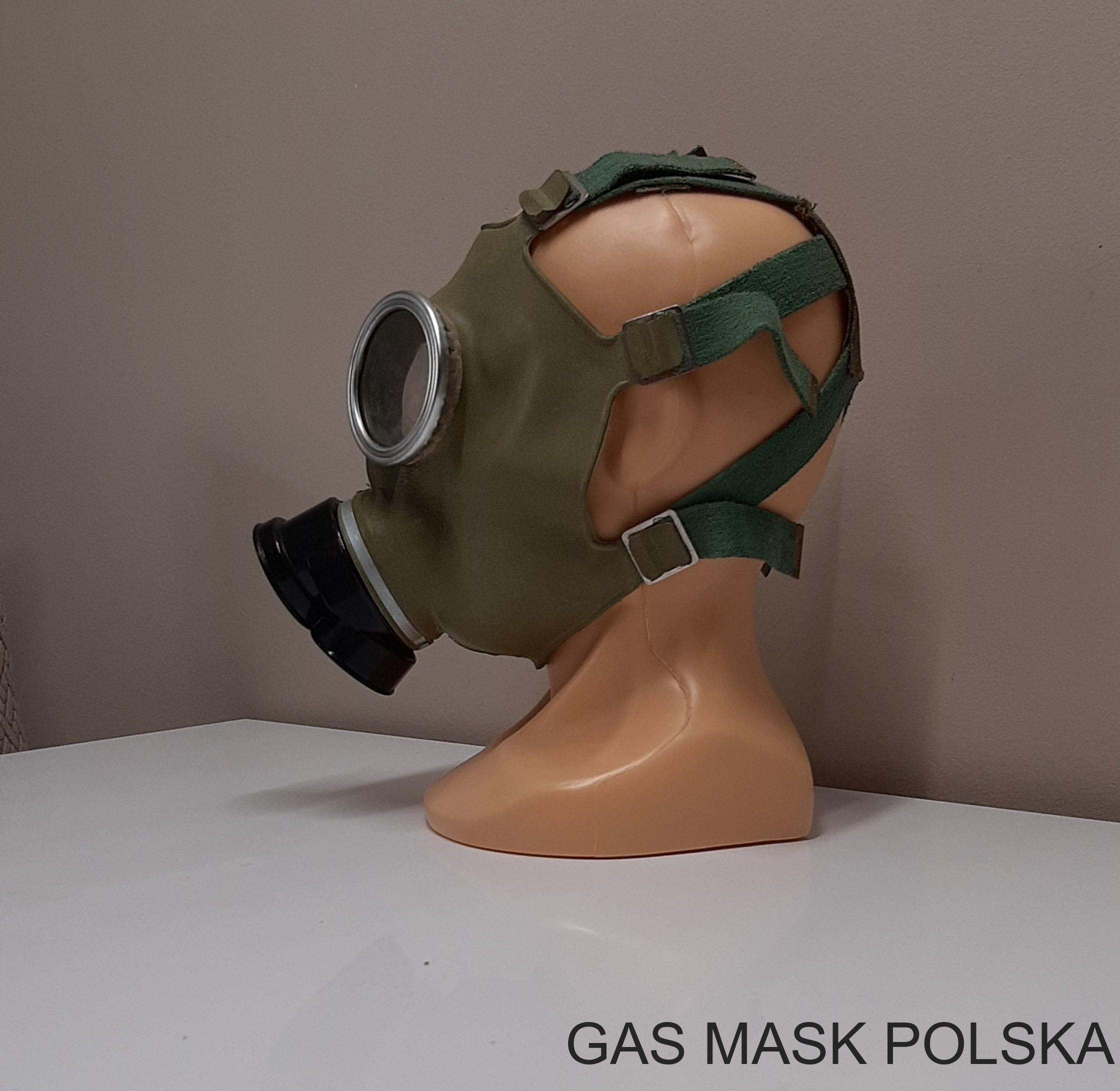

MC-1 wersja III - widok z boku

i
MC-1

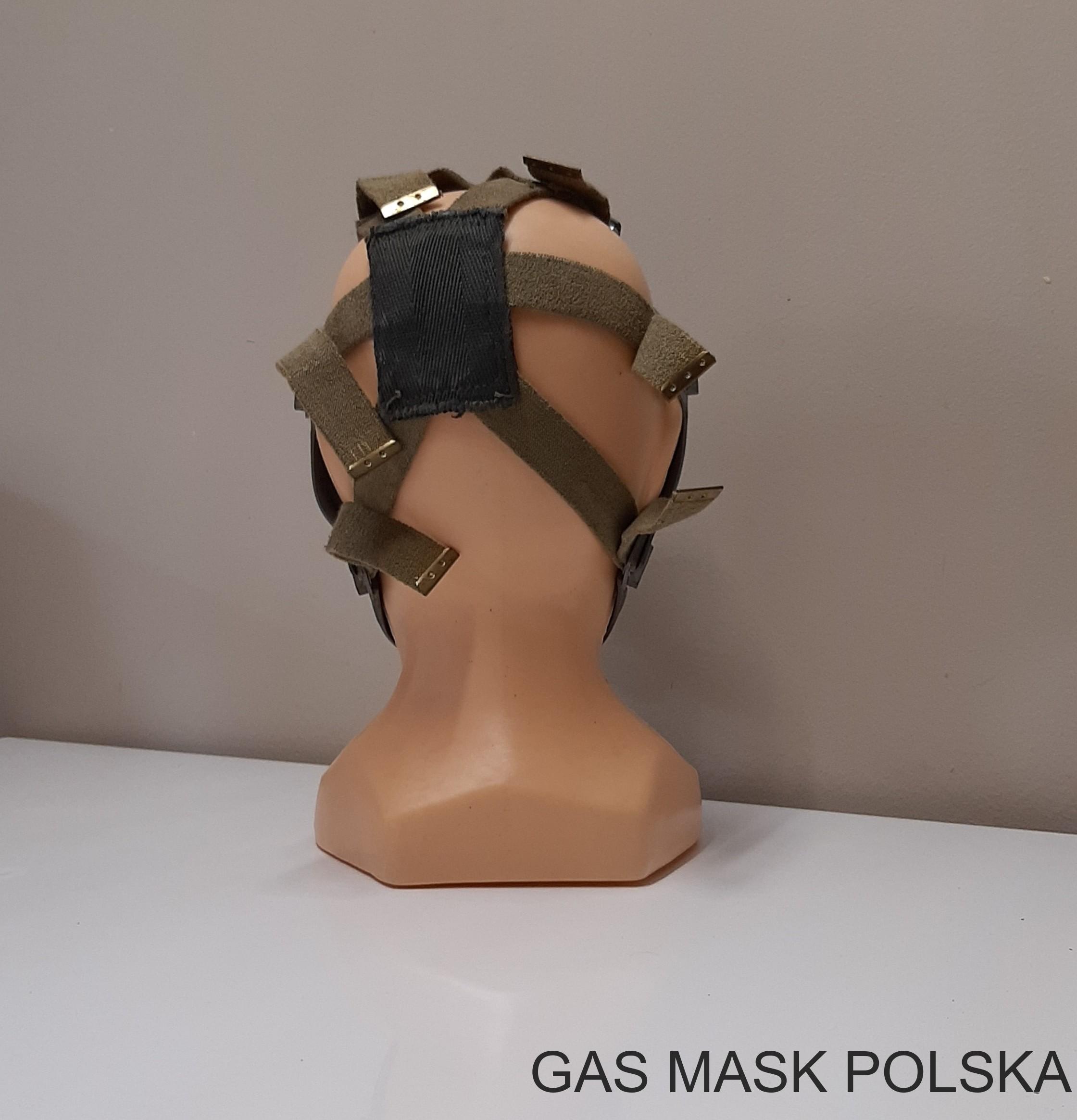

MC-1 wersja III - widok z tyłu

i

Wersja IV

Ostatnia wersja MC-1. Zmieniono kolor gumy na szary. Produkowano ją od połowy lat 80-tych do końca produkcji.

MC-1

MC-1 wersja IV - widok z przodu

i
MC-1

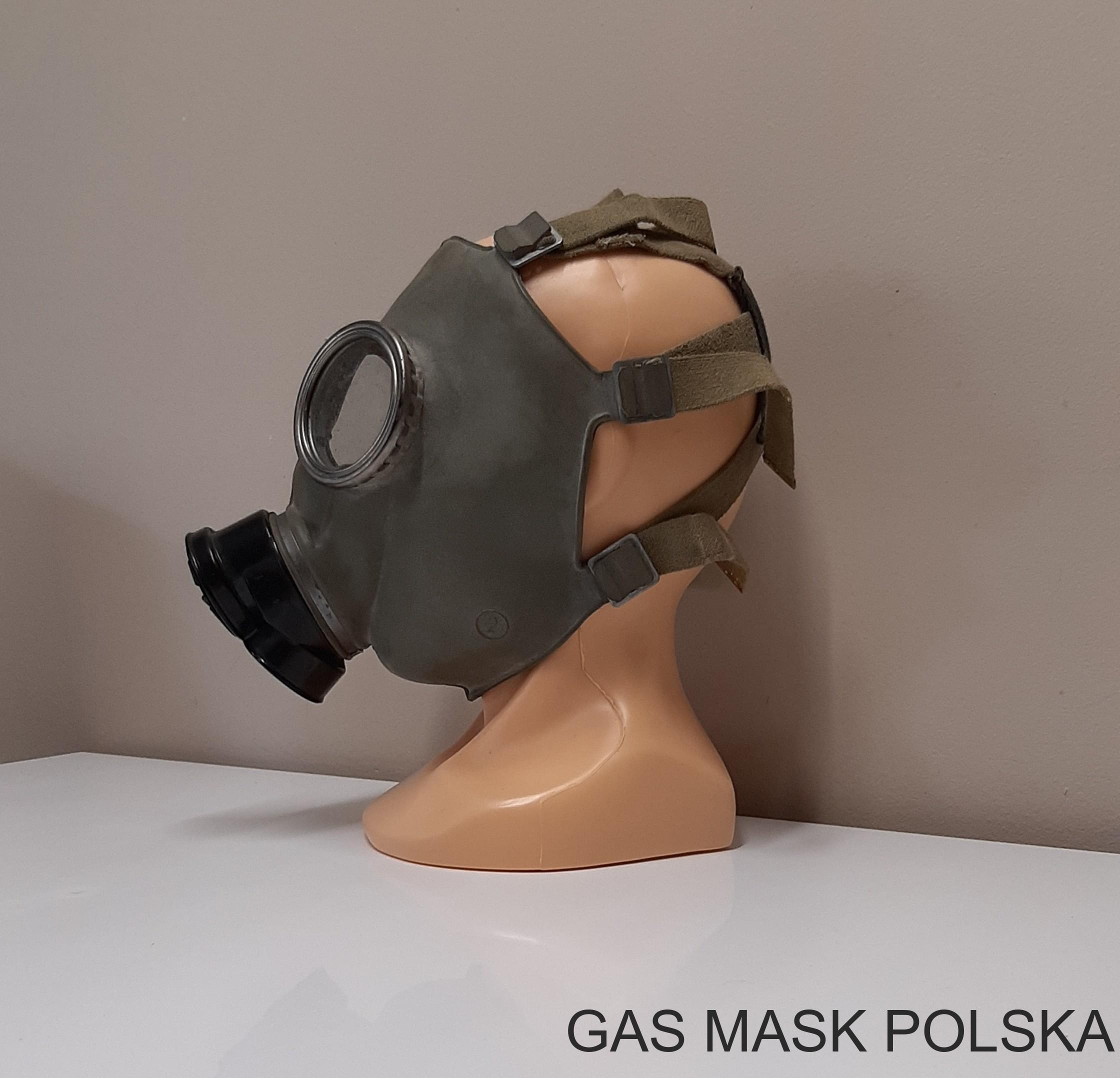

MC-1 wersja IV - widok z boku

i
MC-1

MC-1 wersja IV - widok z tyłu

i

OZNACZENIA NA CZĘŚCIACH TWARZOWYCH

MC-1

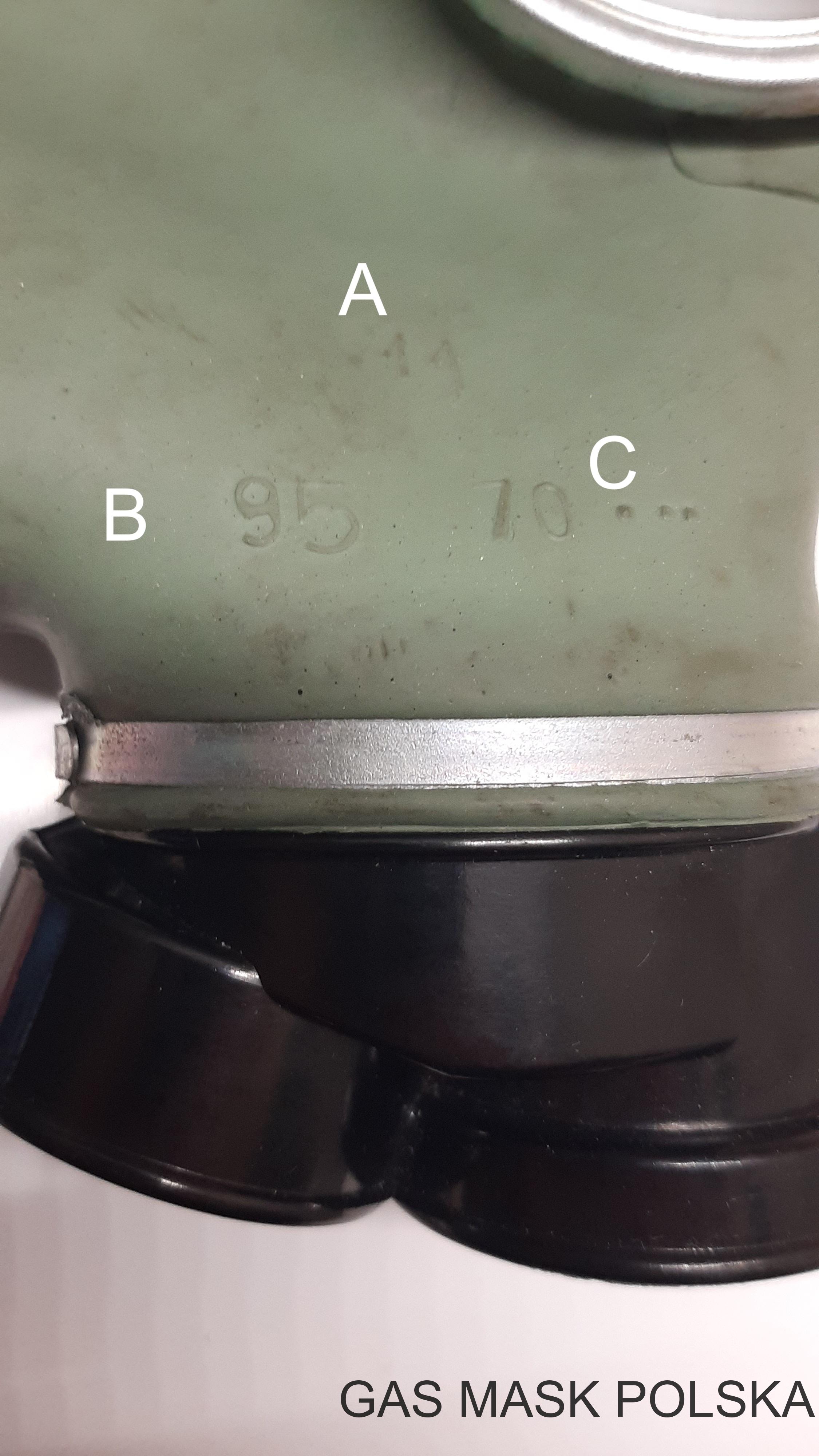

I wersja MC-1: | A - numer formy, B - producent gumy, C - rok i kwartał produkcji gumy

i
MC-1

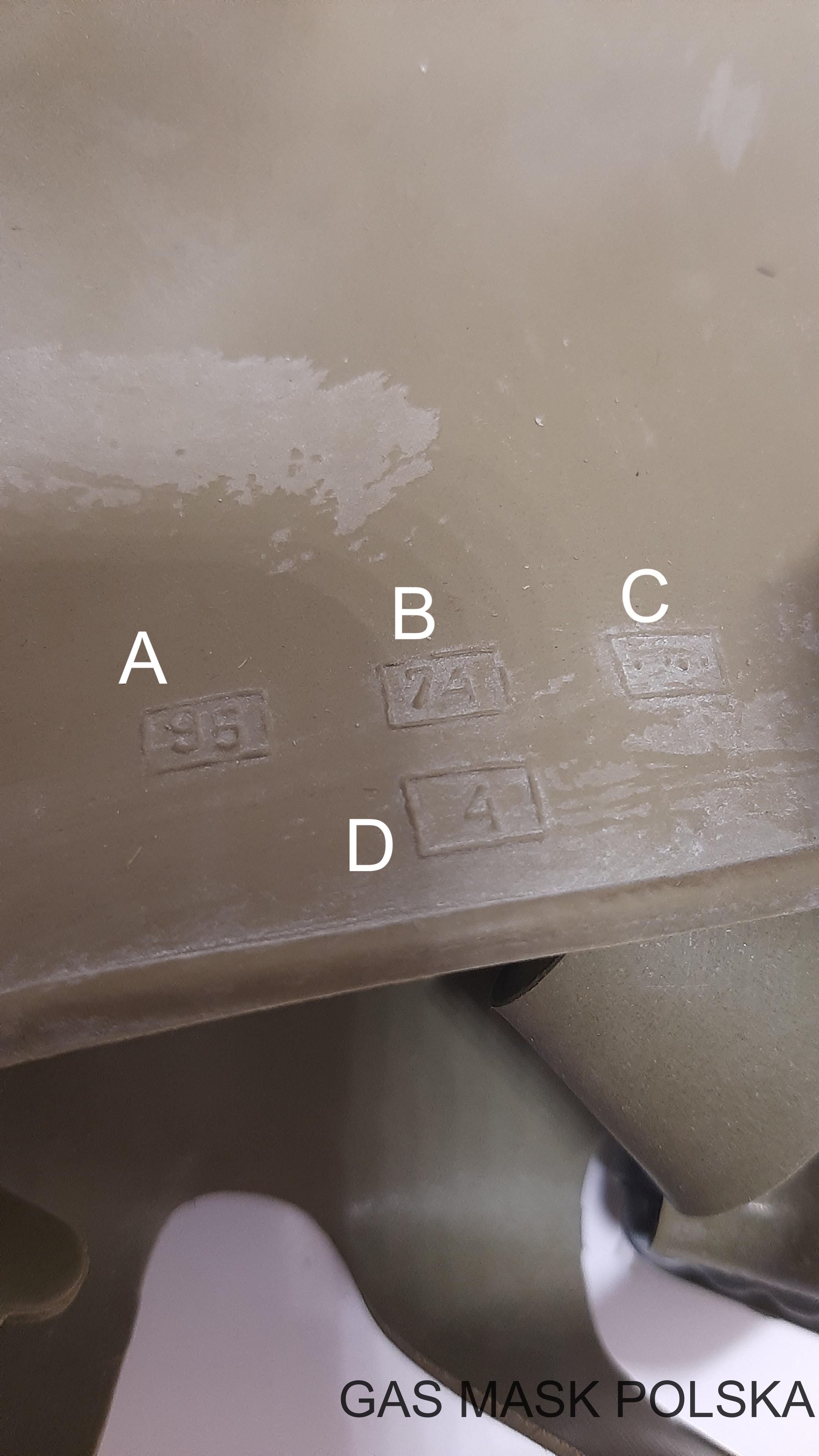

pozostałe wersje MC-1: | A - producent gumy, B - rok produkcji gumy, C - kwartał produkcji gumy, D - numer formy

i
MC-1

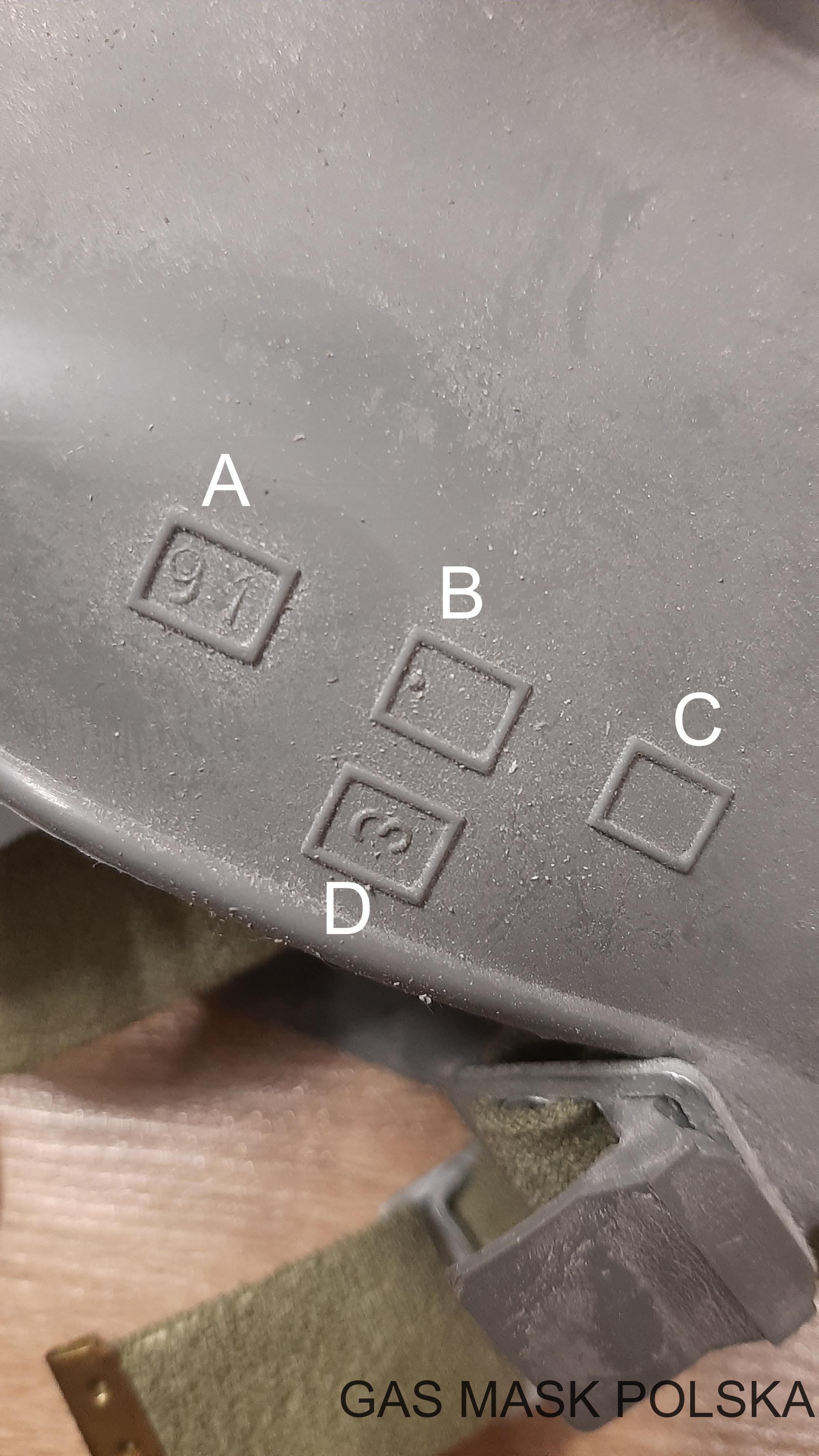

egzemplarze z lat 90-tych: | A - rok produkcji gumy, B - kwartał produckji gumy, C - puste miejsce, D - numer formy

i

ZESTAW

MC-1 była kompletowana w zestawach resortowych, przemysłowych oraz eksportowym.

ZESTAWY RESORTOWE

Zestawy resortowe przeznaczone były na potrzeby ochrony ludności cywilnej. MC-1 w tych zestawach kompletowano z pochłaniaczem MS-3 lub MS-4, torbą nośną TMC-1 lub gumowaną oraz ołówkiem przeciwpotnym lub fularem przeciwzaroszeniowym. Wyposażeniem dodatkowym był indywidualny pakiet przeciwchemiczny. Do zestawów dołączano jednokartkową instrukcję obsługi. Na potrzeby szkoleniowe sporządzono również instrukcje książkowe.

zestaw

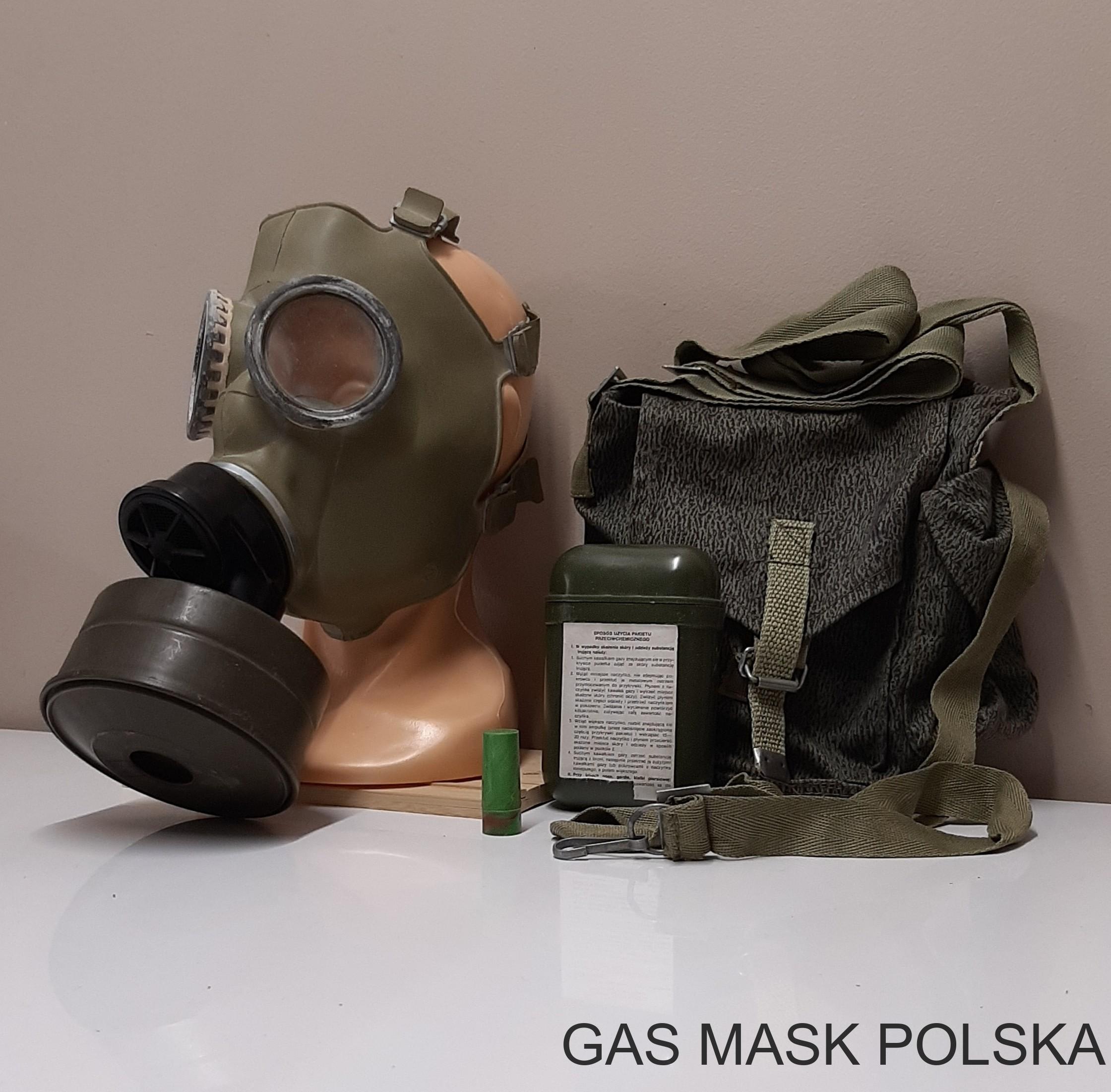

zestaw MC-1 + MS-3, 1971 rok: | MC-1 I wersji, pochłaniacz MS-3, torba nośna TMC-1 I wersji, ołówek przeciwpotny

i
zestaw

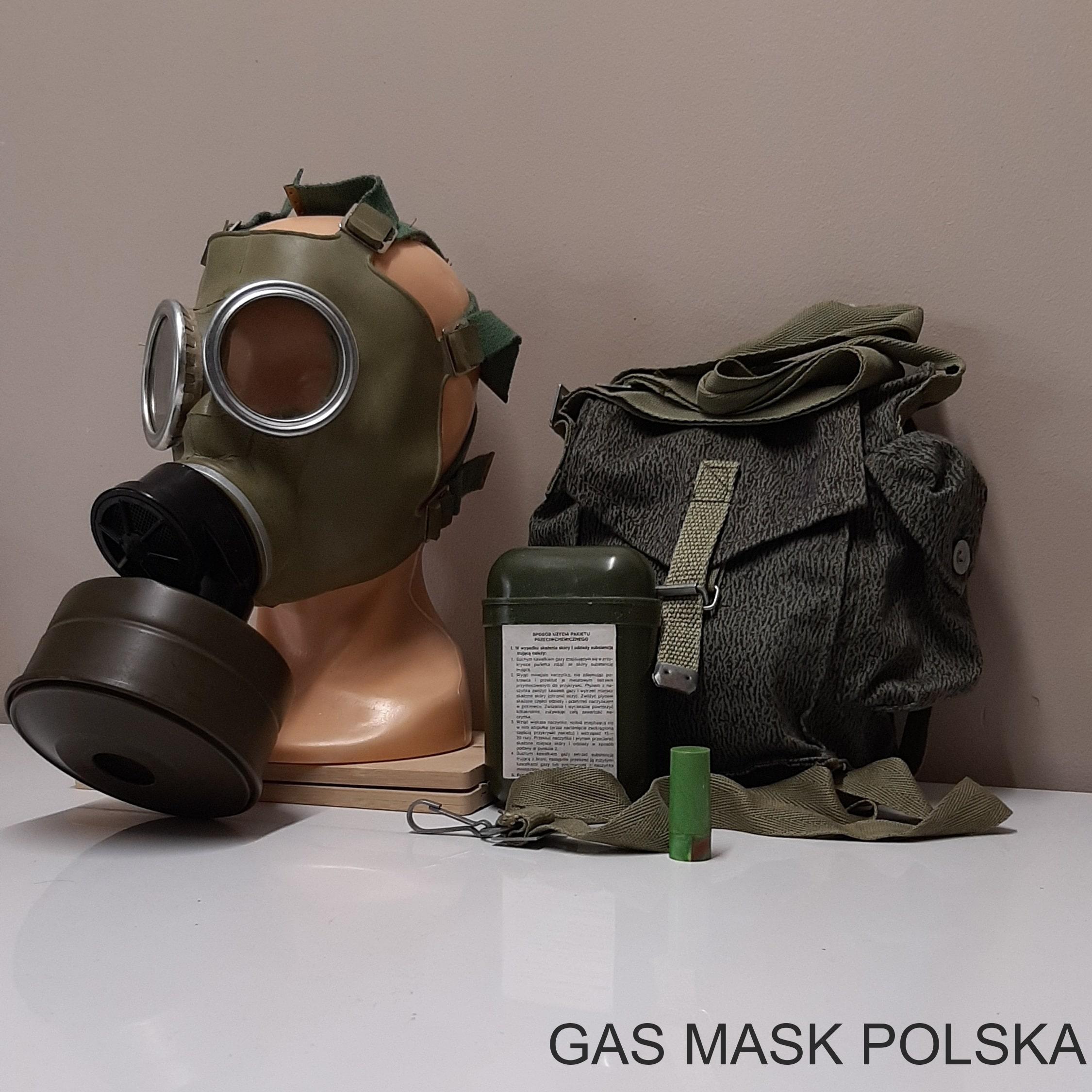

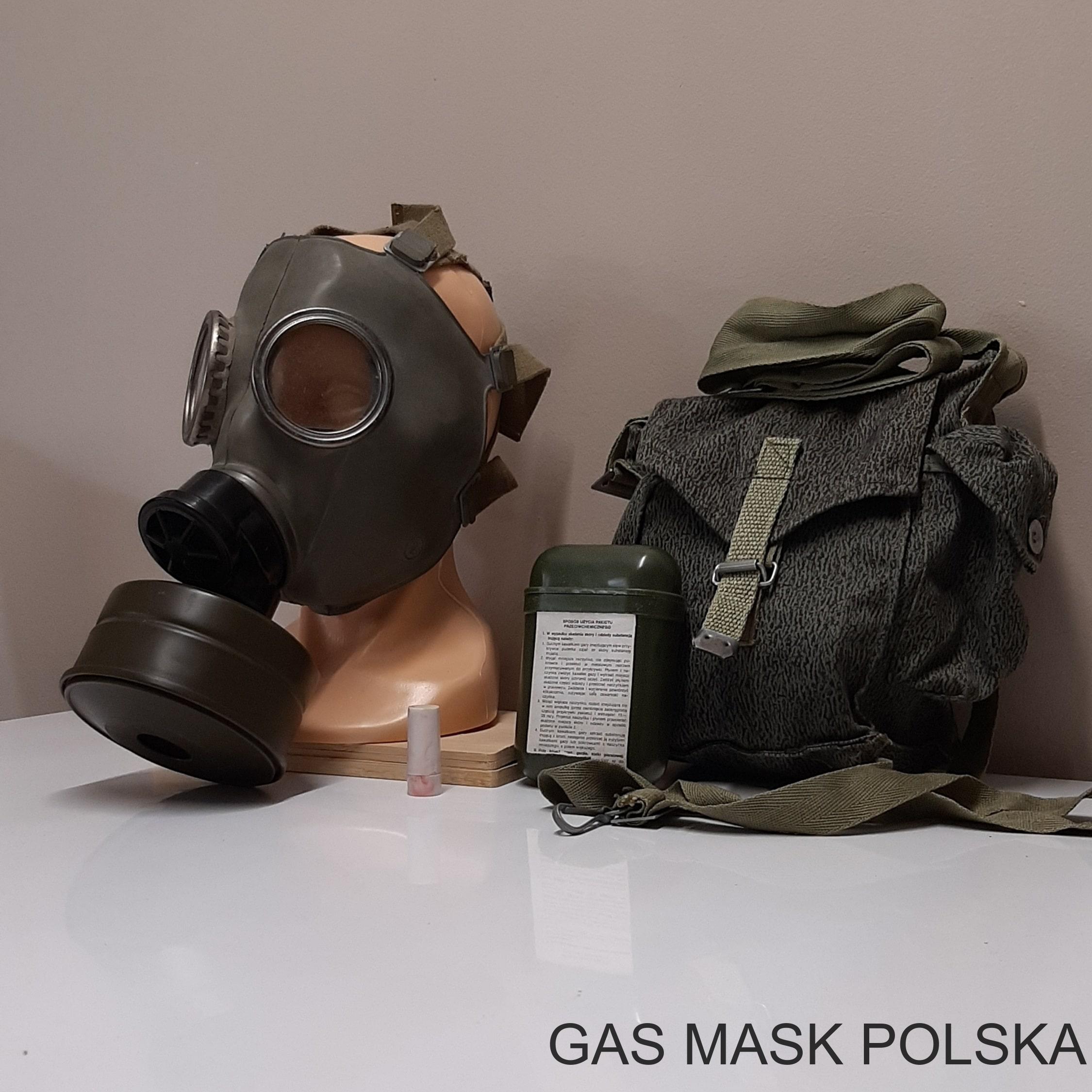

zestaw MC-1 + MS-3, I połowa lat 70-tych: | MC-1 II wersji, pochłaniacz MS-3, torba nośna TMC-1 I wersji, ołówek przeciwpotny

i
zestaw

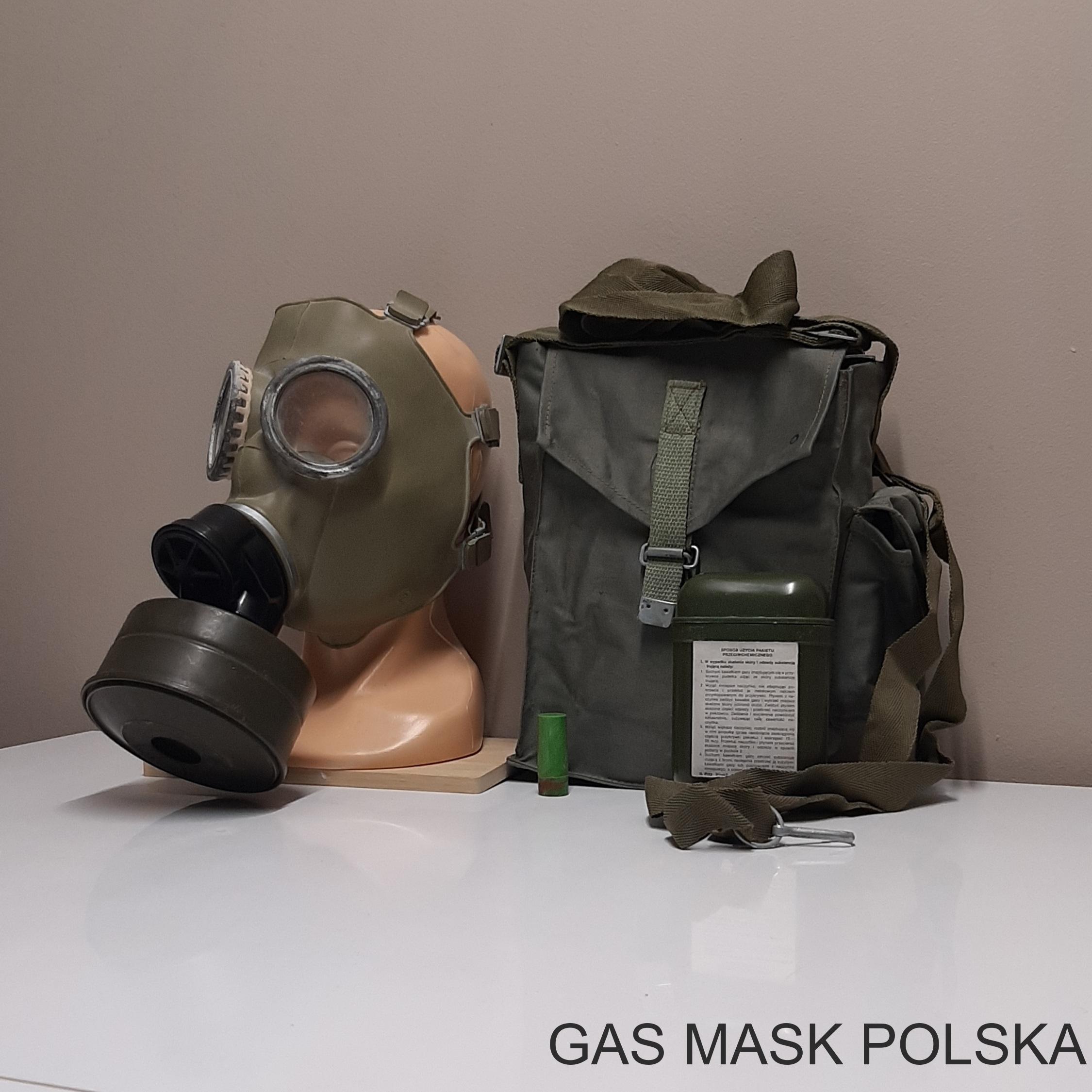

zestaw MC-1 + MS-3, II połowa lat 70-tych: | MC-1 II wersji, pochłaniacz MS-3, torba nośna TMC-1 II wersji, ołówek przeciwpotny

i
zestaw

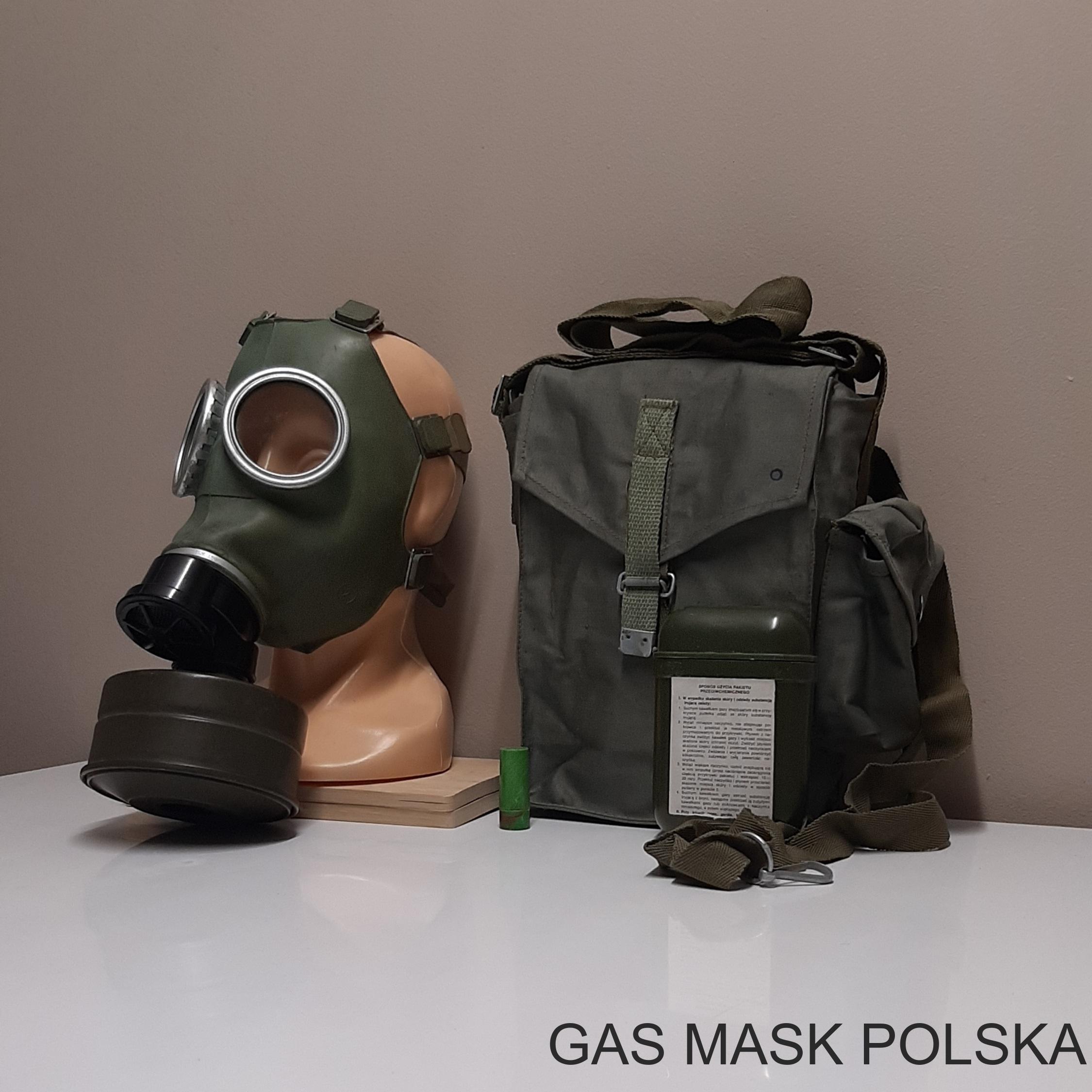

zestaw MC-1 + MS-4, I połowa lat 80-tych: | MC-1 III wersji, pochłaniacz MS-4 I wersji, torba nośna TMC-1 II wersji, ołówek przeciwpotny

i
zestaw

zestaw MC-1 + MS-4, II połowa lat 80-tych: | MC-1 IV wersji, pochłaniacz MS-4 I wersji, torba nośna TMC-1 II wersji, ołówek przeciwpotny

i
zestaw

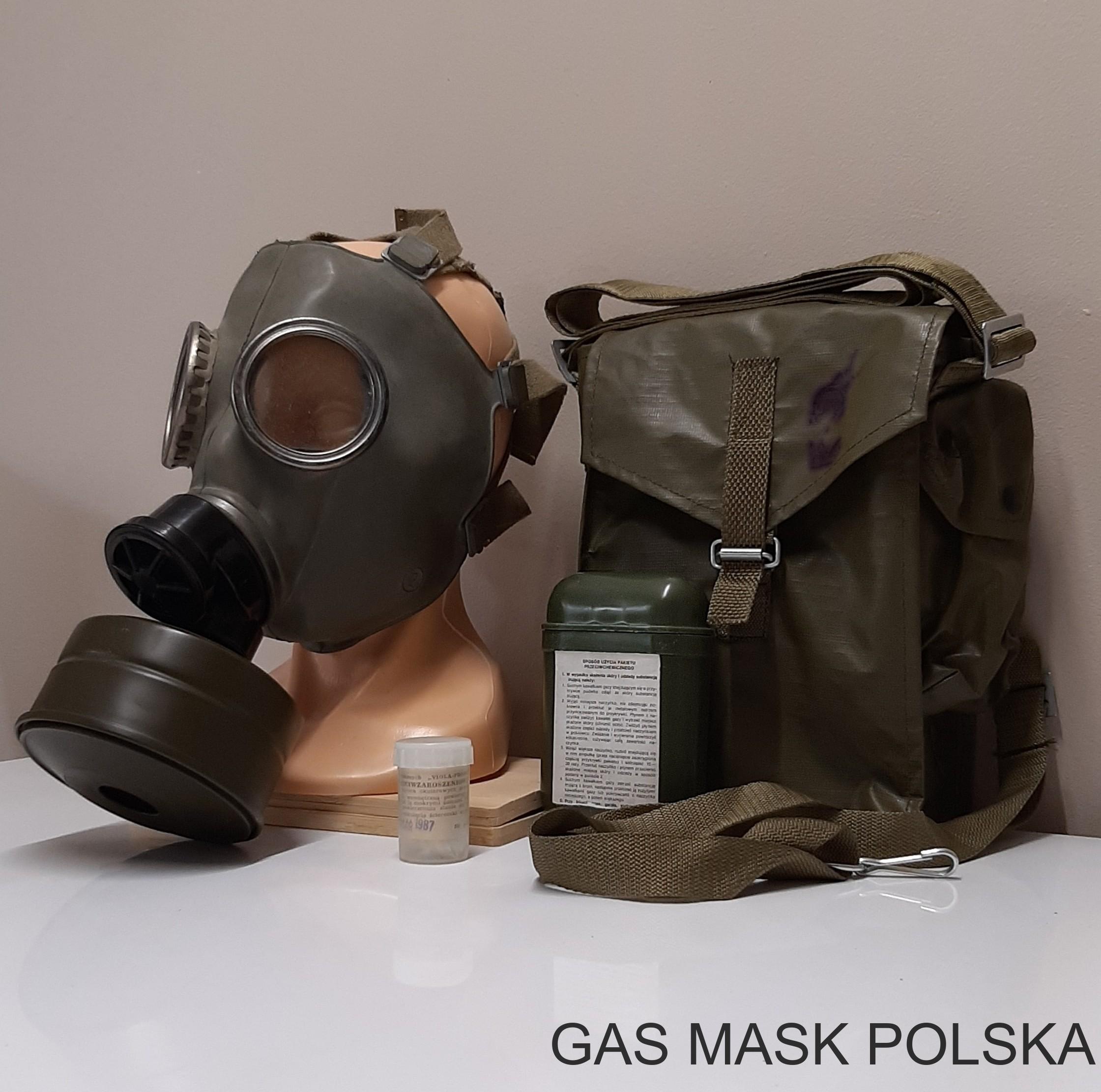

zestaw MC-1 + MS-4, przełom lat 80-tych i 90-tych: | MC-1 IV wersji, pochłaniacz MS-4 I wersji, torba nośna gumowana, fular przeciwzaroszeniowy

i
zestaw

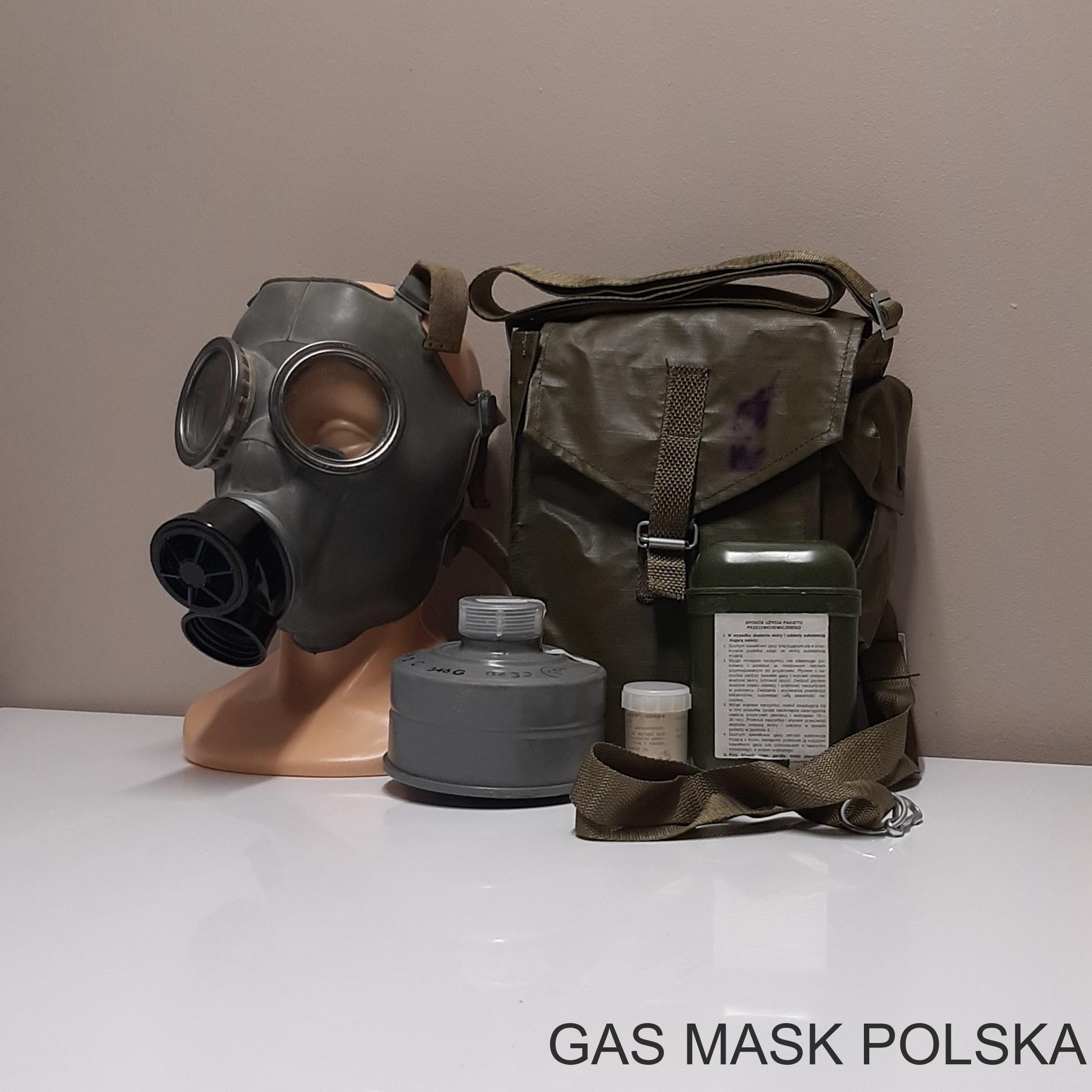

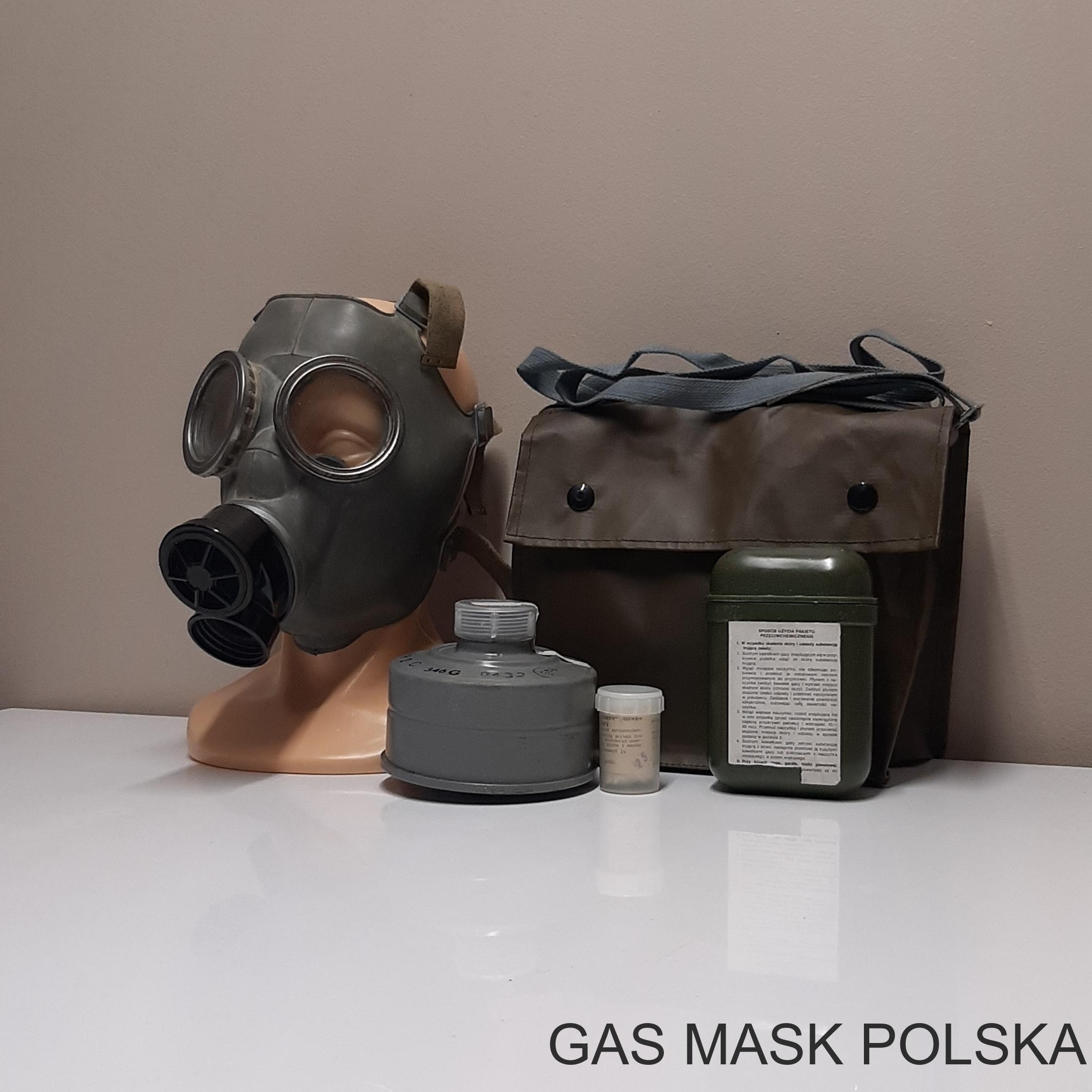

zestaw MC-1 + MS-4, lata 90-te: | MC-1 IV wersji, pochłaniacz MS-4 II wersji, torba nośna gumowana, fular przeciwzaroszeniowy

i

POCHŁANIACZ MS-3

Pochłaniacz MS-3 jest pochłaniaczem małogabarytowym. W jego górnej połowie znajduje się pochłaniacz węglowy, natomiast w dolnej filtr kartonowy z domieszką azbestu. Produkowany był w latach 70-tych przez Zakład nr 172.

pochłaniacz

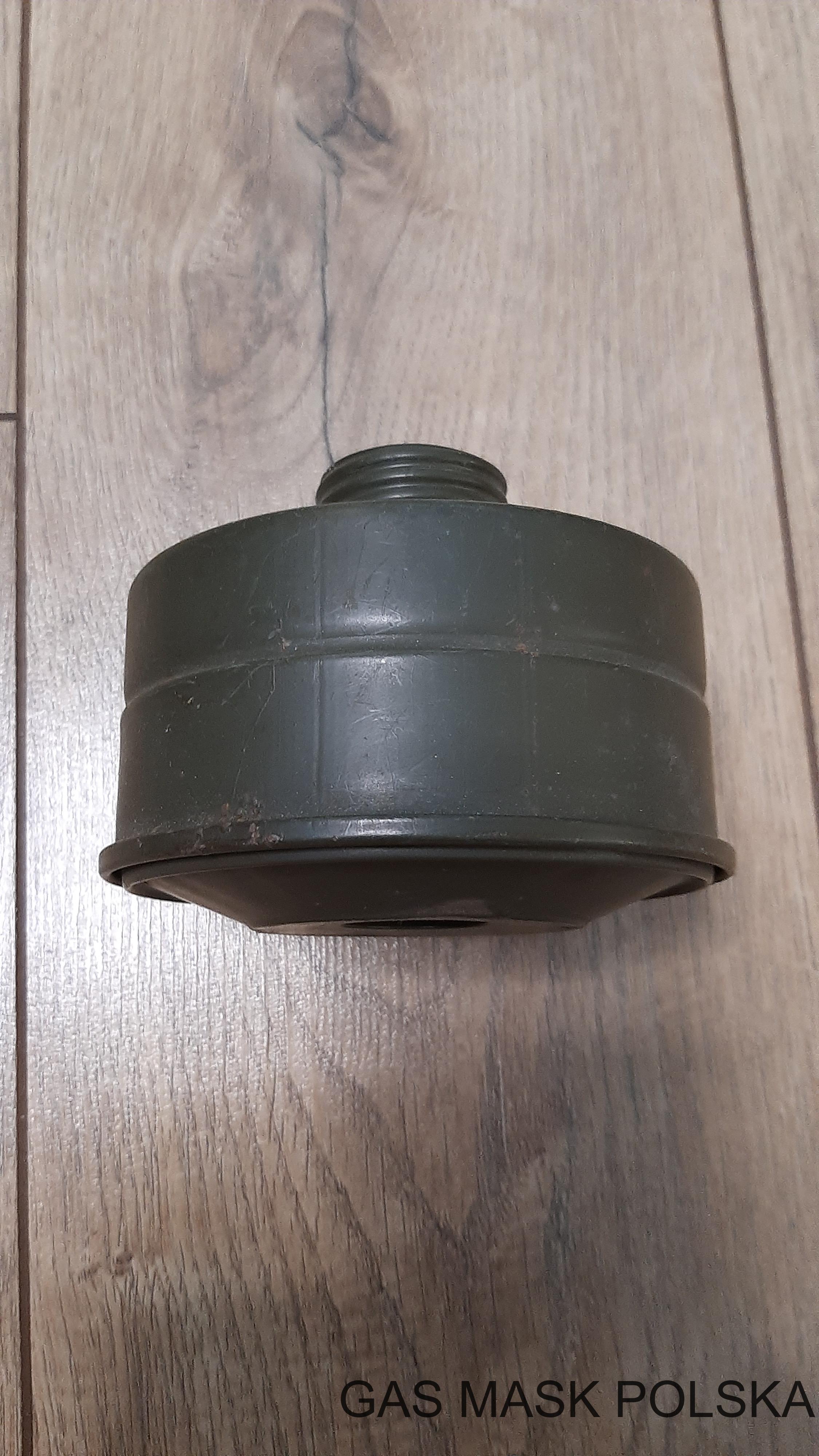

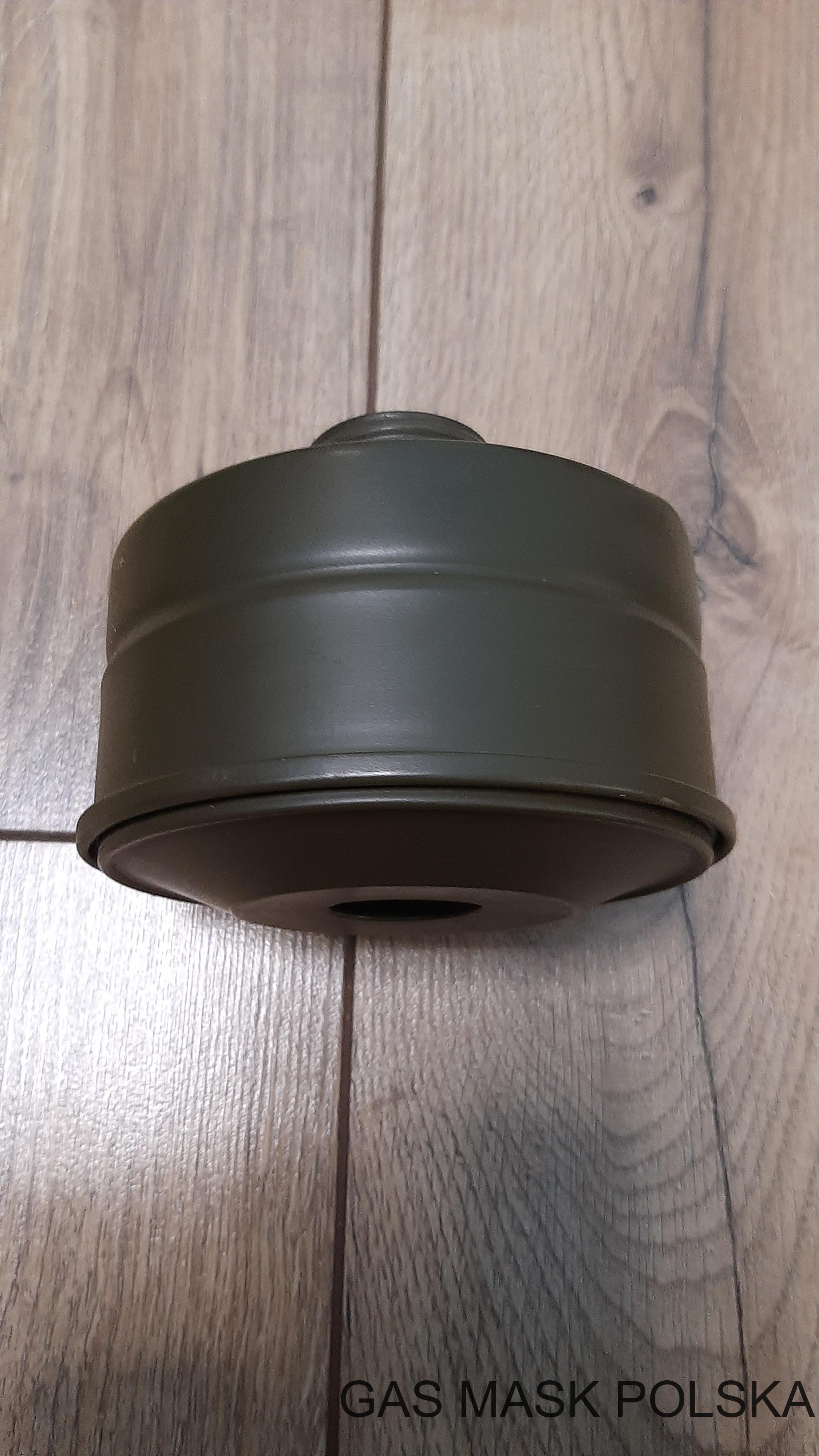

pochłaniacz MS-3 - widok z boku

i
pochłaniacz

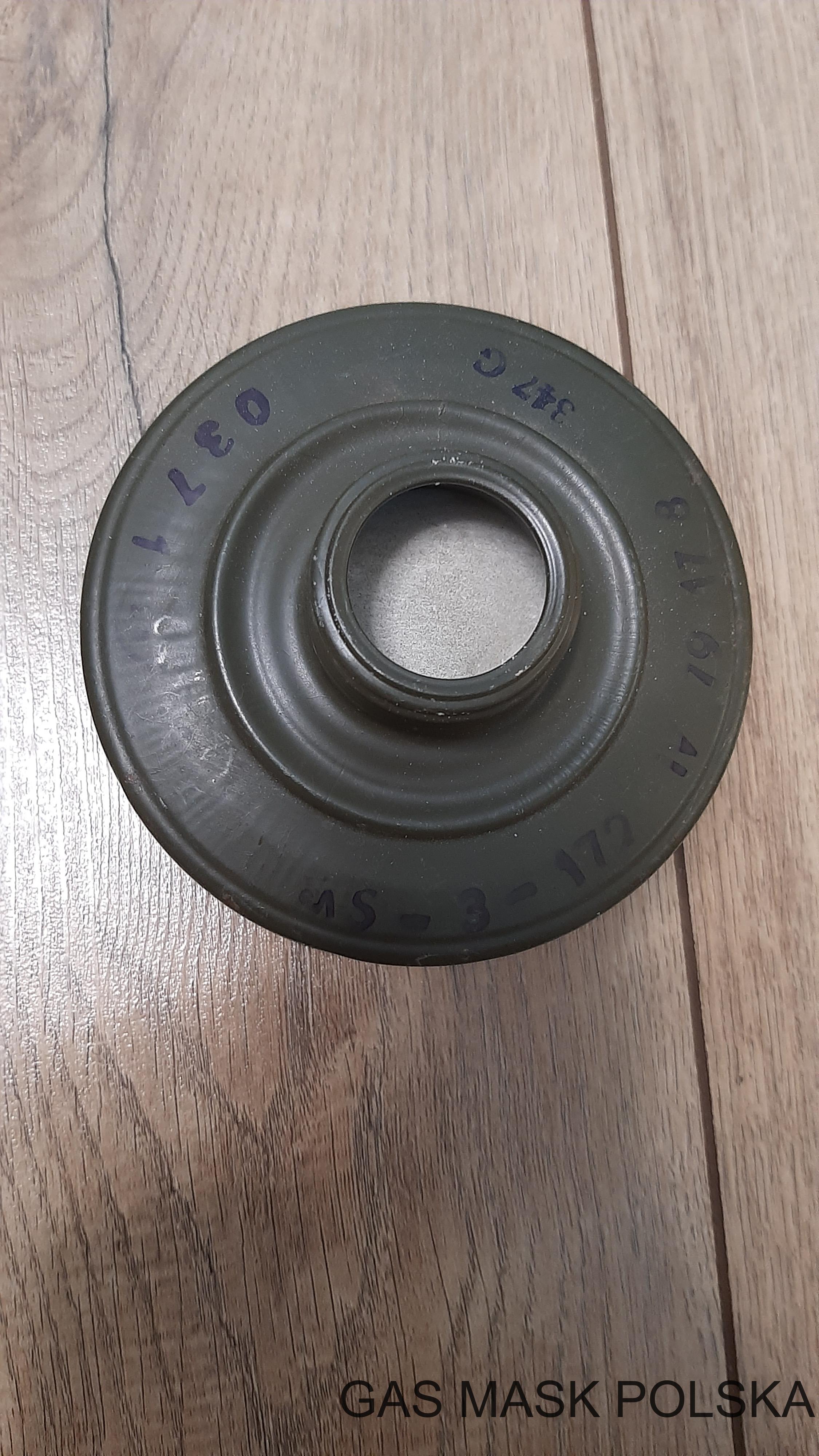

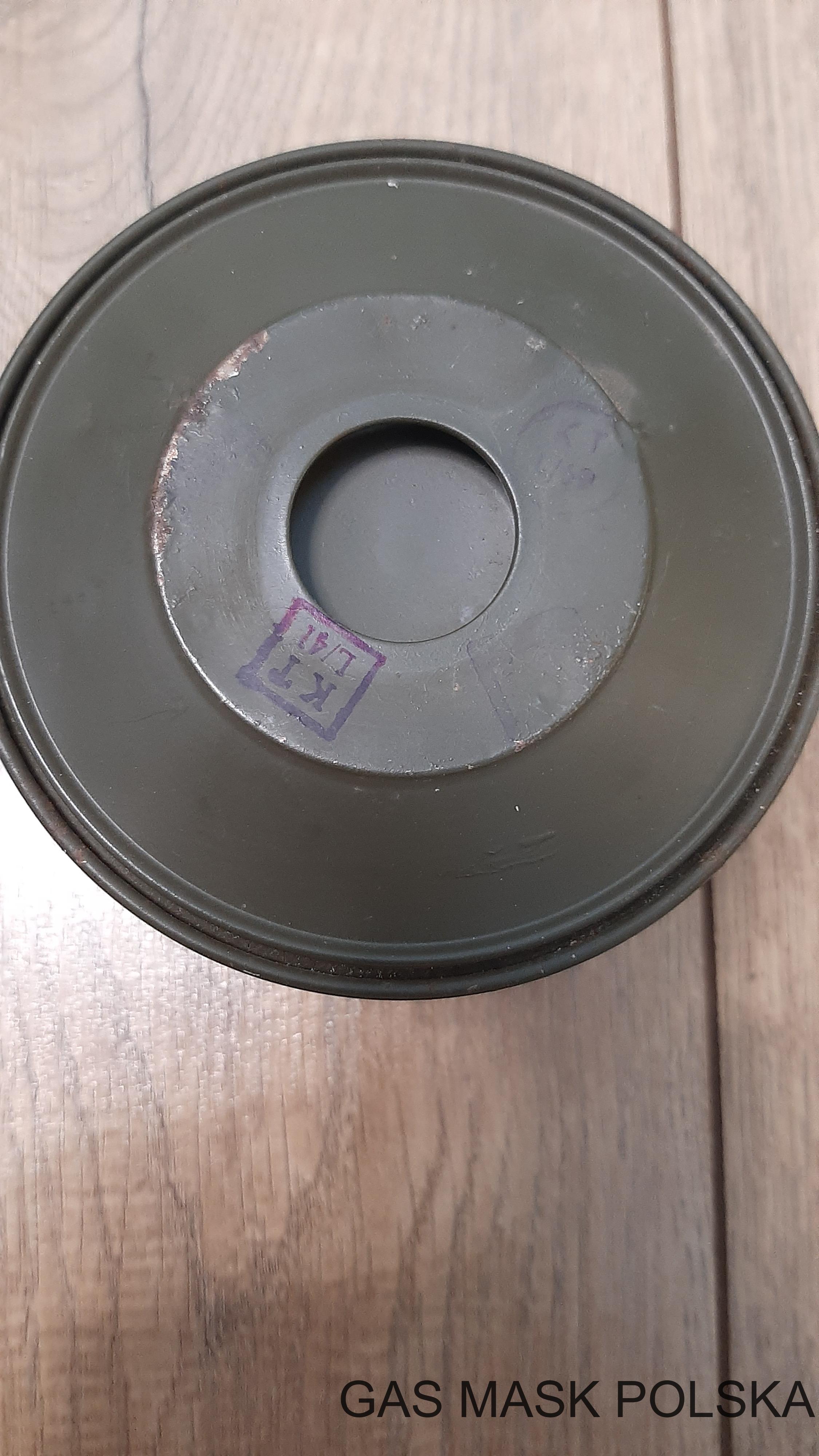

pochłaniacz MS-3 - widok z góry

i
pochłaniacz

pochłaniacz MS-3 - widok z dołu

i

POCHŁANIACZ MS-4

Wersja I

Pochłaniacz MS-4 pod względem wizualnym (poza zmianą oznaczeń) i konstrukcyjnym nie różni się od MS-3. Nie wiadomo czy doszło do zmian w składzie materiałów filtracyjnych. W II połowie lat 80-tych odchodzono od stosowania azbestu. MS-4 produkowany był w latach 80-tych.

pochłaniacz

pochłaniacz MS-4 I wersji - widok z boku

i
pochłaniacz

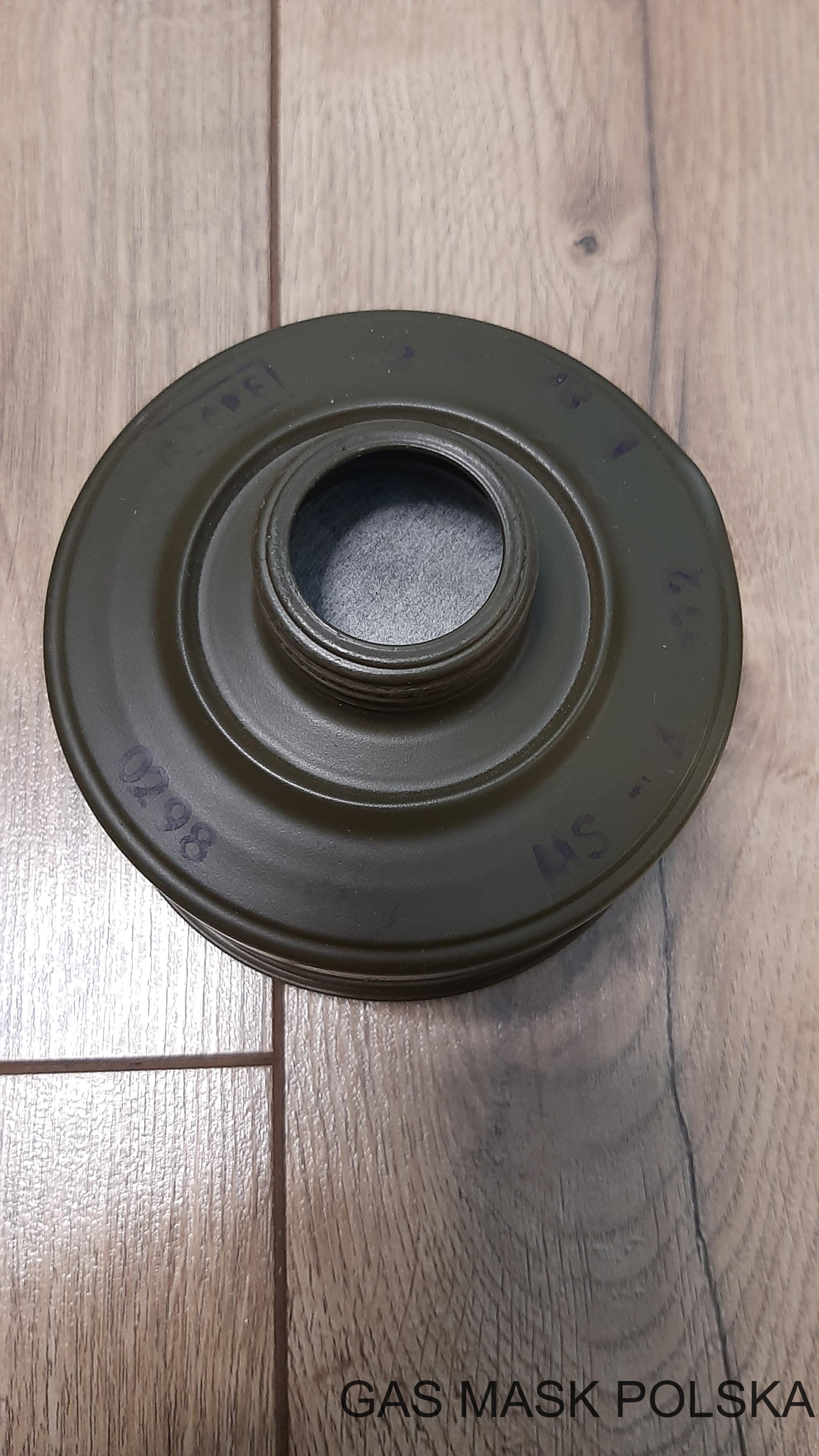

pochłaniacz MS-4 I wersji - widok z góry

i
pochłaniacz

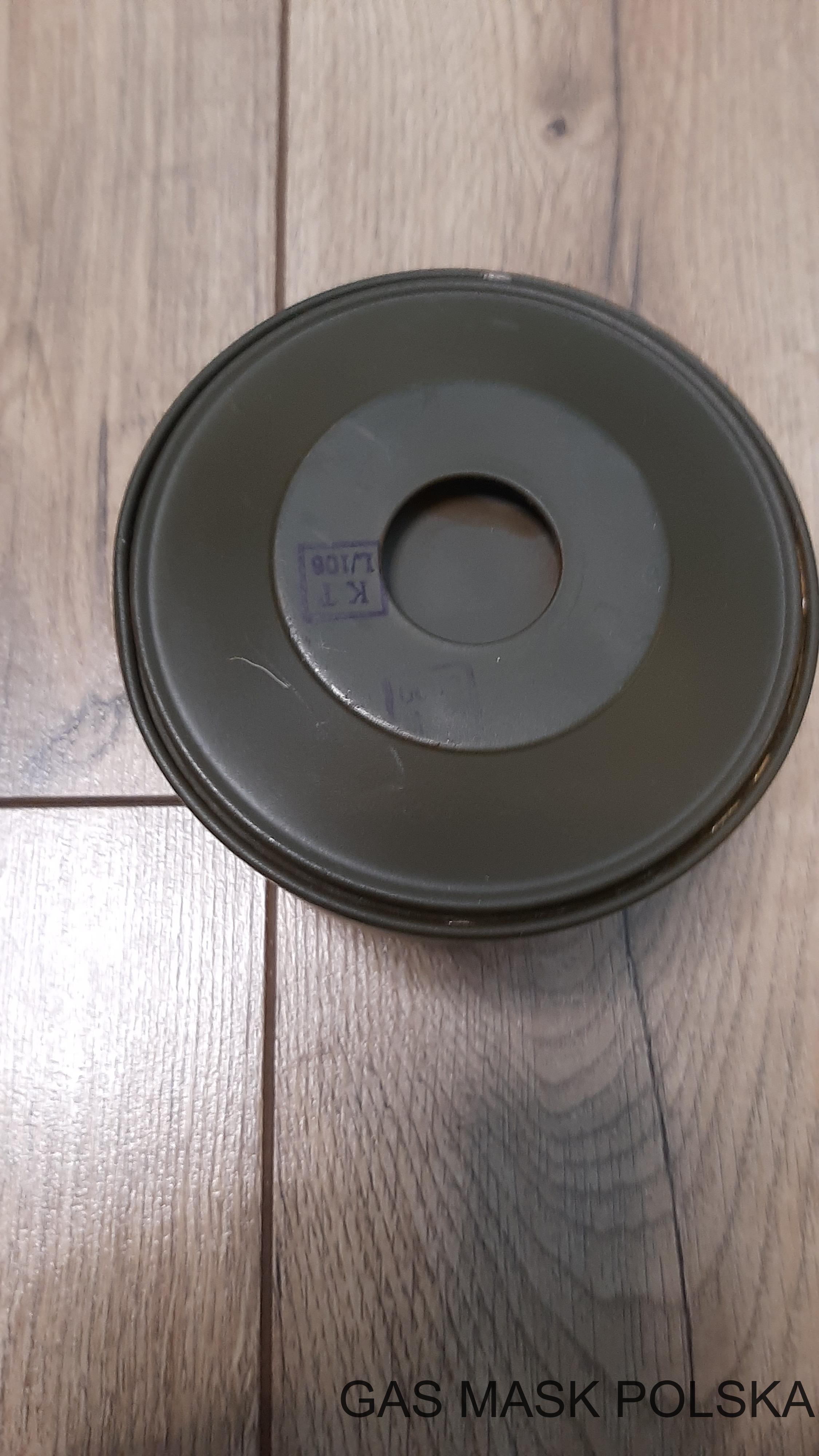

pochłaniacz MS-4 I wersji - widok z dołu

i

Wersja II

Pochłaniacz MS-4 w II wersji różni się jedynie kolorem - został on zmieniony na szary. Produkowany był w latach 90-tych.

pochłaniacz

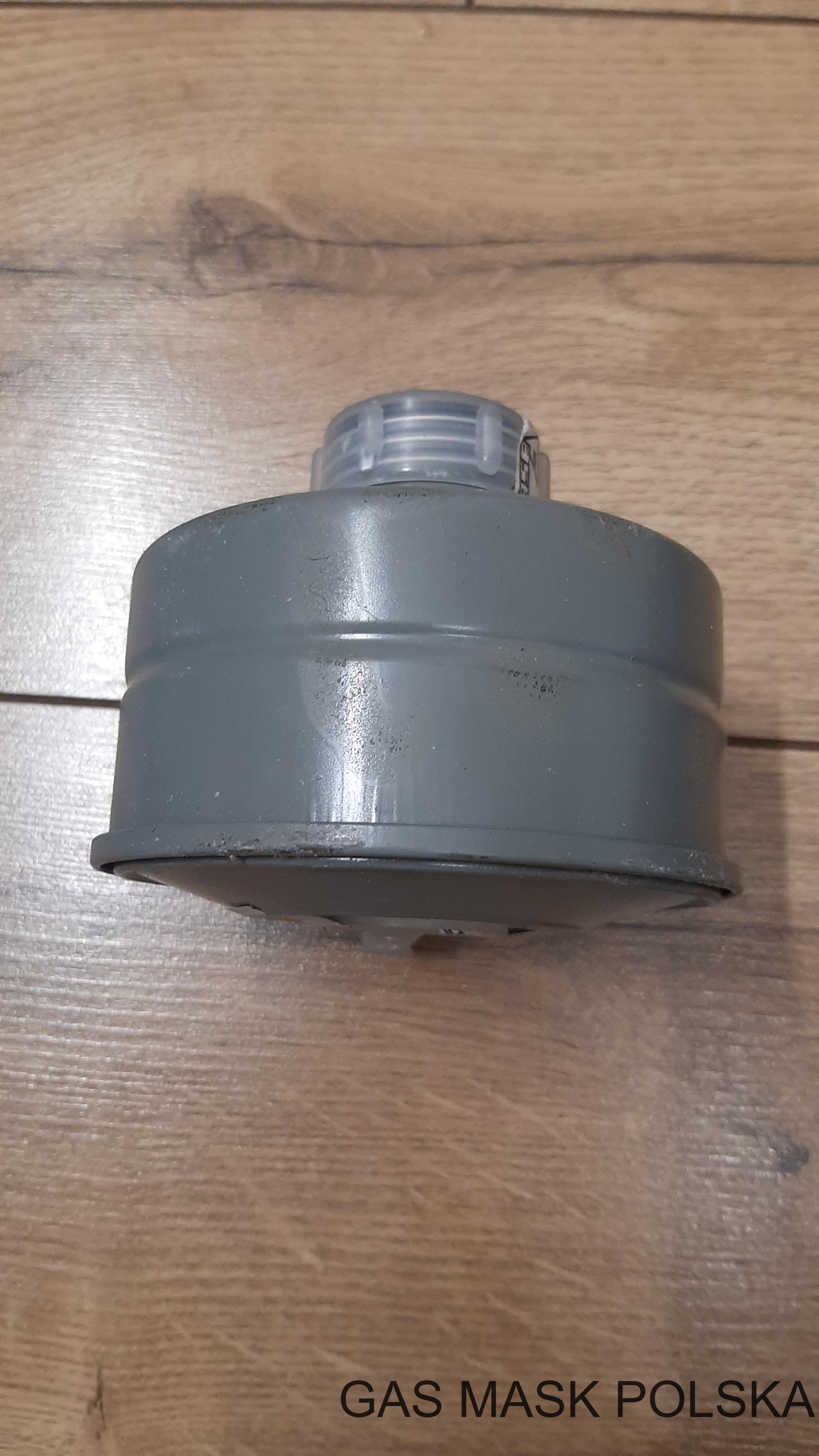

pochłaniacz MS-4 II wersji - widok z boku

i
pochłaniacz

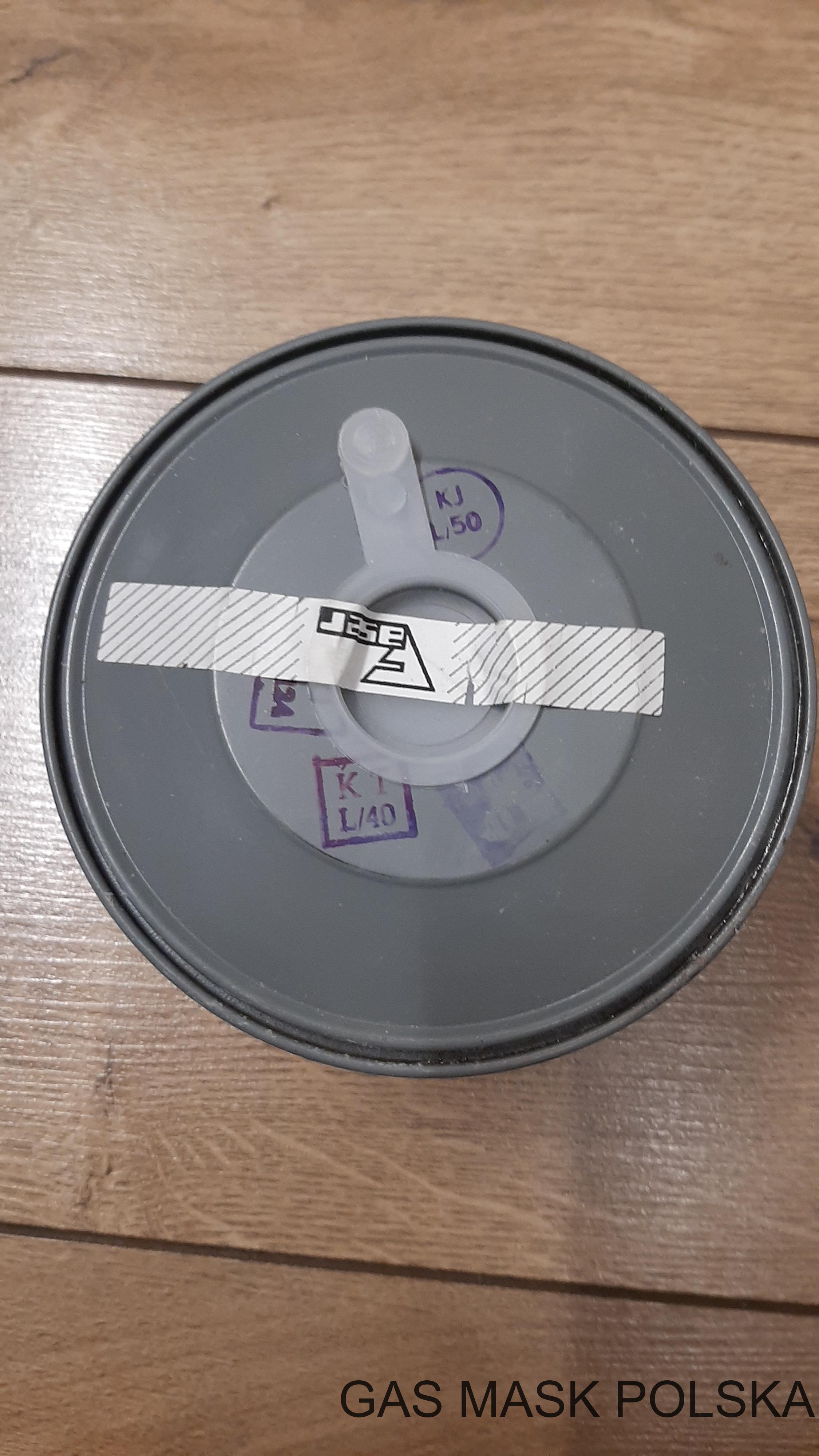

pochłaniacz MS-4 II wersji - widok z góry

i
pochłaniacz

pochłaniacz MS-4 II wersji - widok z dołu

i

TORBA NOŚNA TMC-1

TMC-1 jest torbą jednokomorową. Posiada pas nośny i biodrowy oraz kieszeń zewnętrzną zapinaną na guzik. Klapa glówna zapinana jest na pasek z metalowym okuciem.

Wersja I

Pierwsza wersja torby TMC-1 uszyta była z szarego, sztywnego materiału. Wewnątrz znajduje się kieszonka na ołówek przeciwpotny. Produkowana była w I połowie lat 70-tych.

Torba

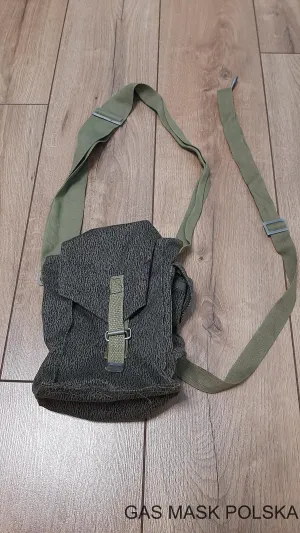

torba nośna TMC-1 I wersji - widok z przodu

i
Torba

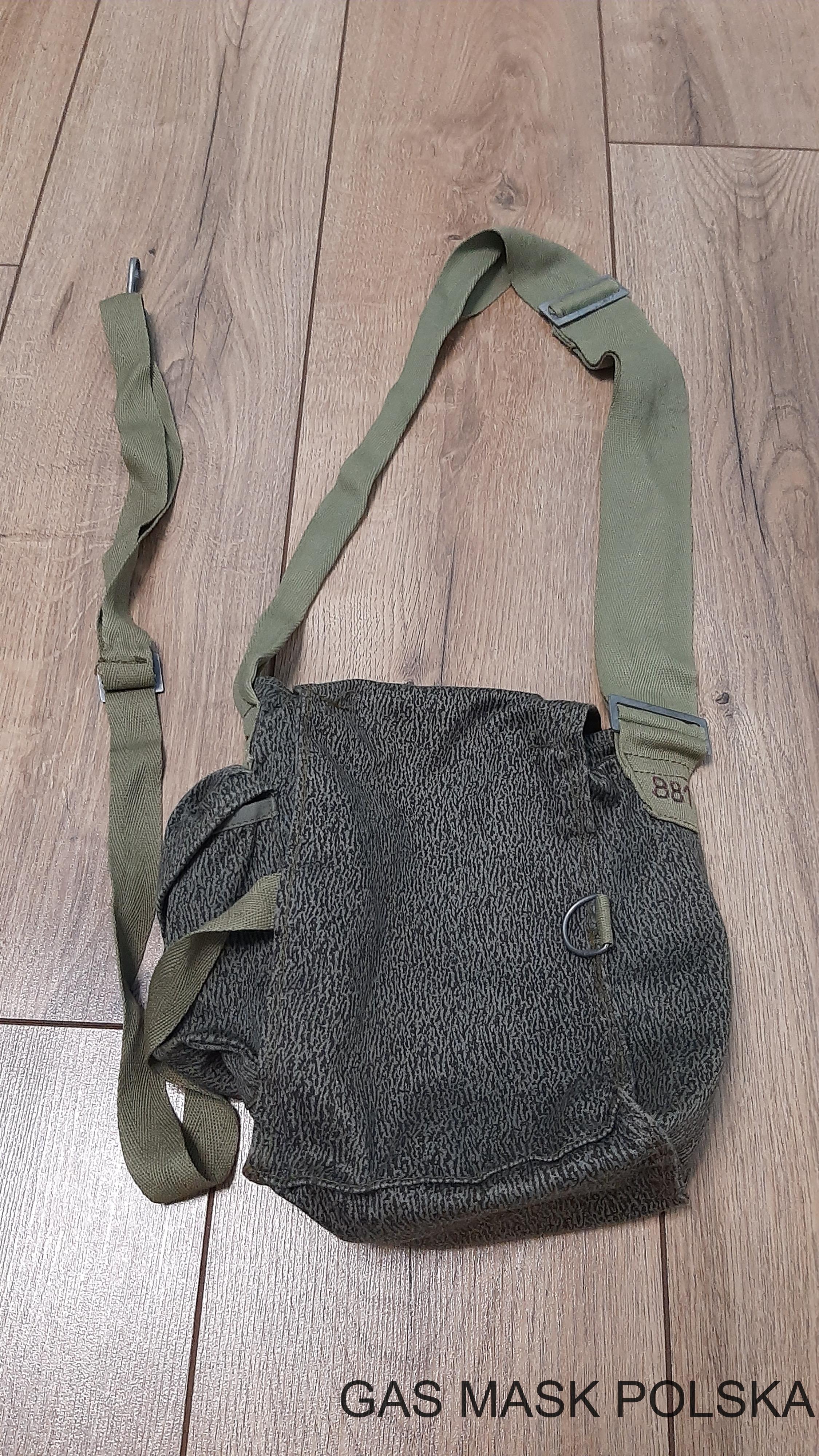

torba nośna TMC-1 I wersji - widok z tyłu

i
Torba

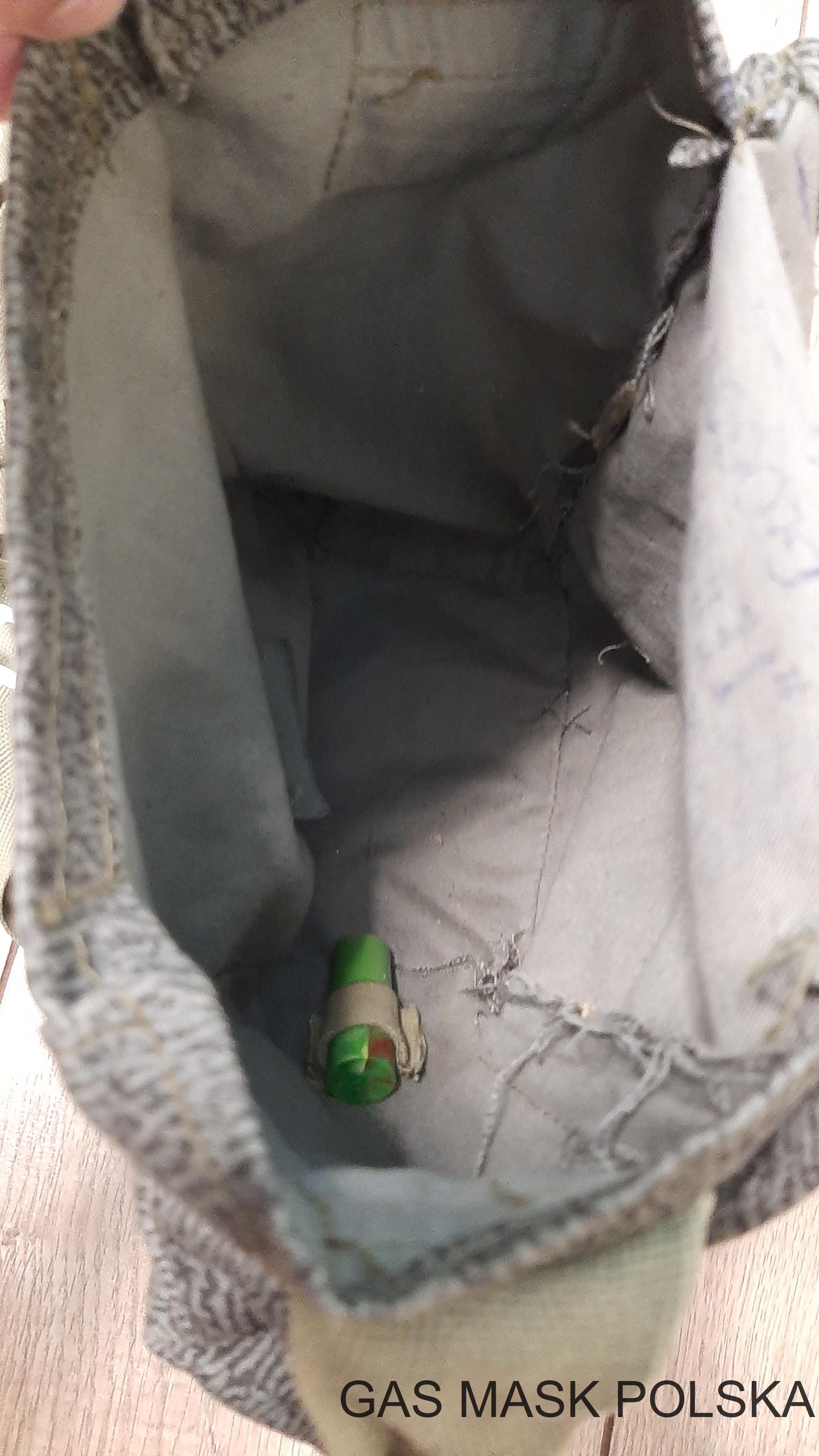

torba nośna TMC-1 I wersji - wnętrze

i

Wersja II

Druga wersja torby TMC-1 jest mniej sztywna od poprzedniej wersji oraz nieco mniejsza. Wewnątrz wszyta jest gumka umożliwiająca umiejscowienie ołówka przeciwpotnego lub fulara przeciwzaroszeniowego. Torba ta szyta była z materiału bez nadruku oraz z nadrukiem wz.68. Obecność nadruku, bądź jego brak, nie jest powiązana z okresem produkcji torby. Sam nadruk nie jest w też w żaden sposób powiązany z przeznaczeniem torby, ponieważ torby z nadrukiem szyto z nadwyżek materiałowych, które nie zostały wykorzystane do produkcji umundurowania. W latach 80-tych zamiast bawełnianych pasków stosowano stylonowe.

Torba

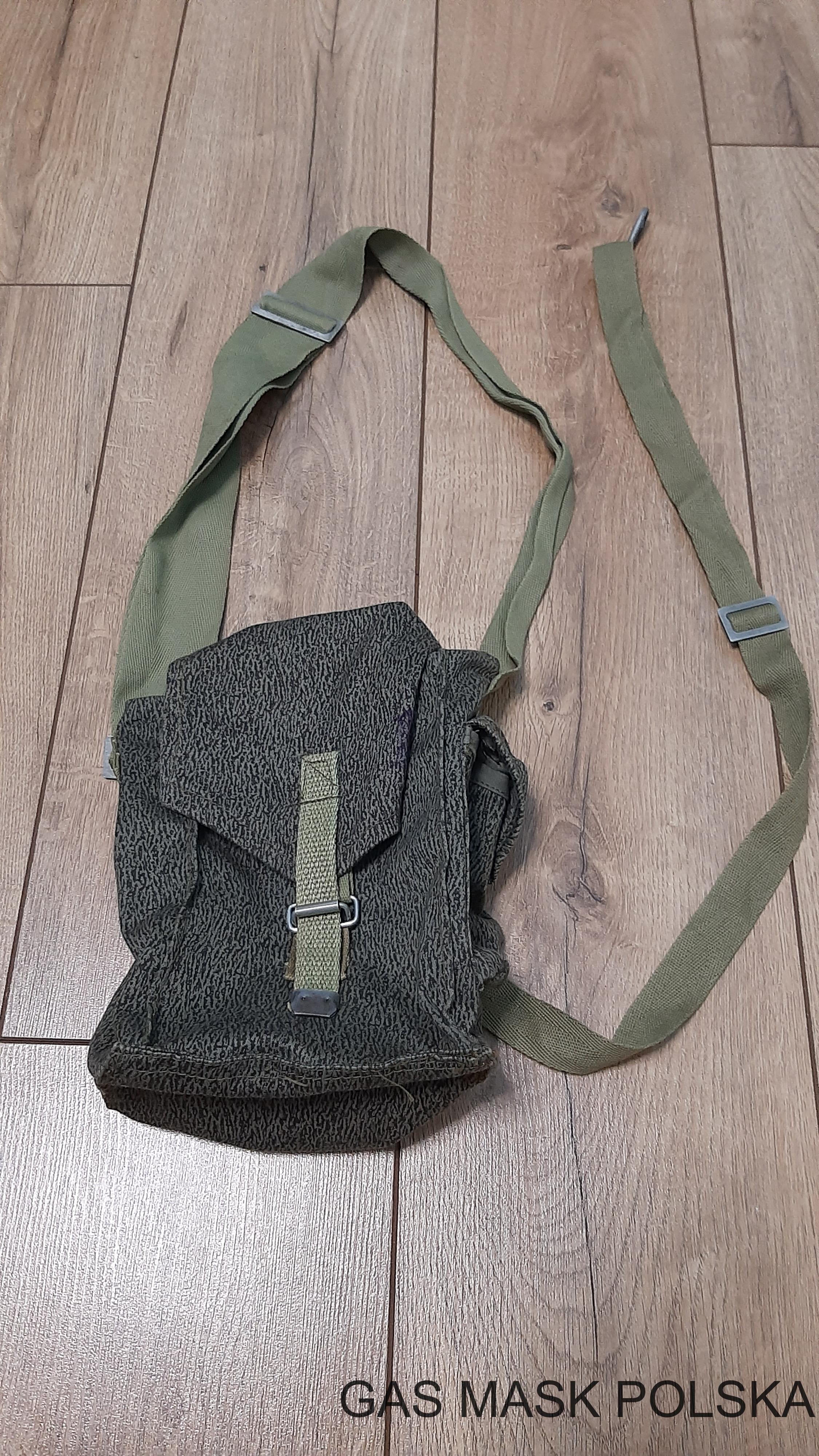

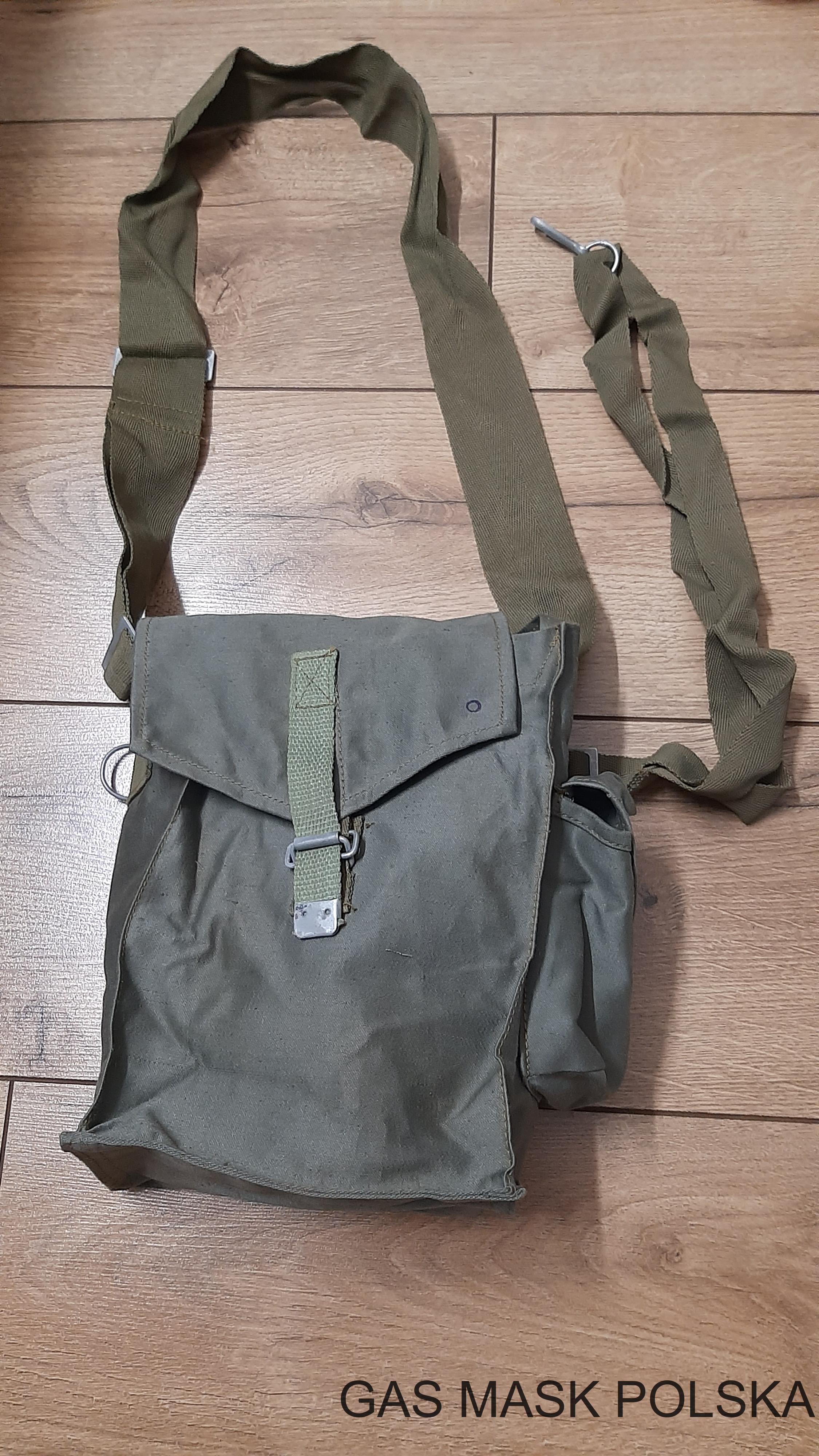

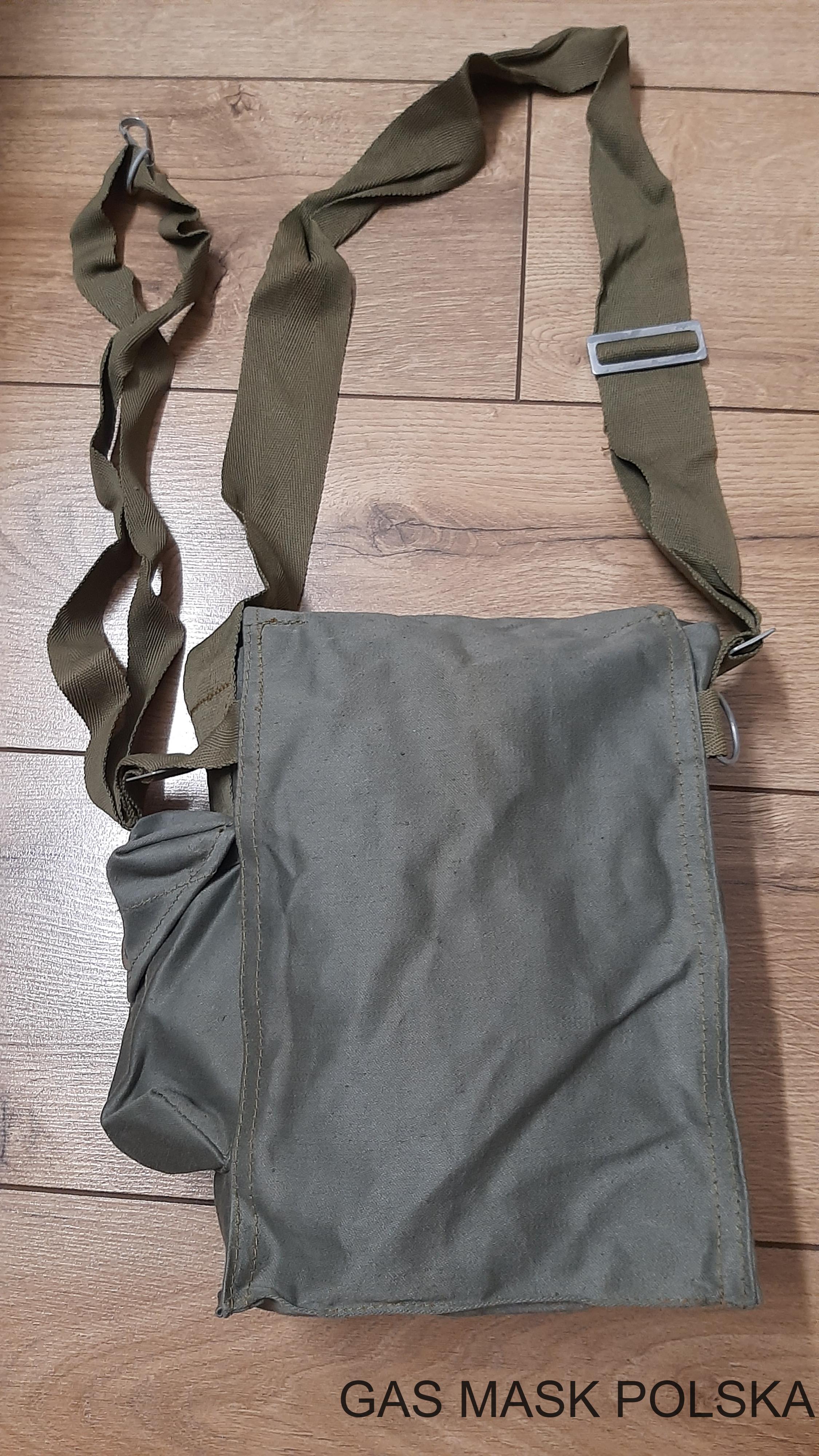

torba nośna TMC-1 II wersji - widok z przodu

i
Torba

torba nośna TMC-1 II wersji - widok z tyłu

i
Torba

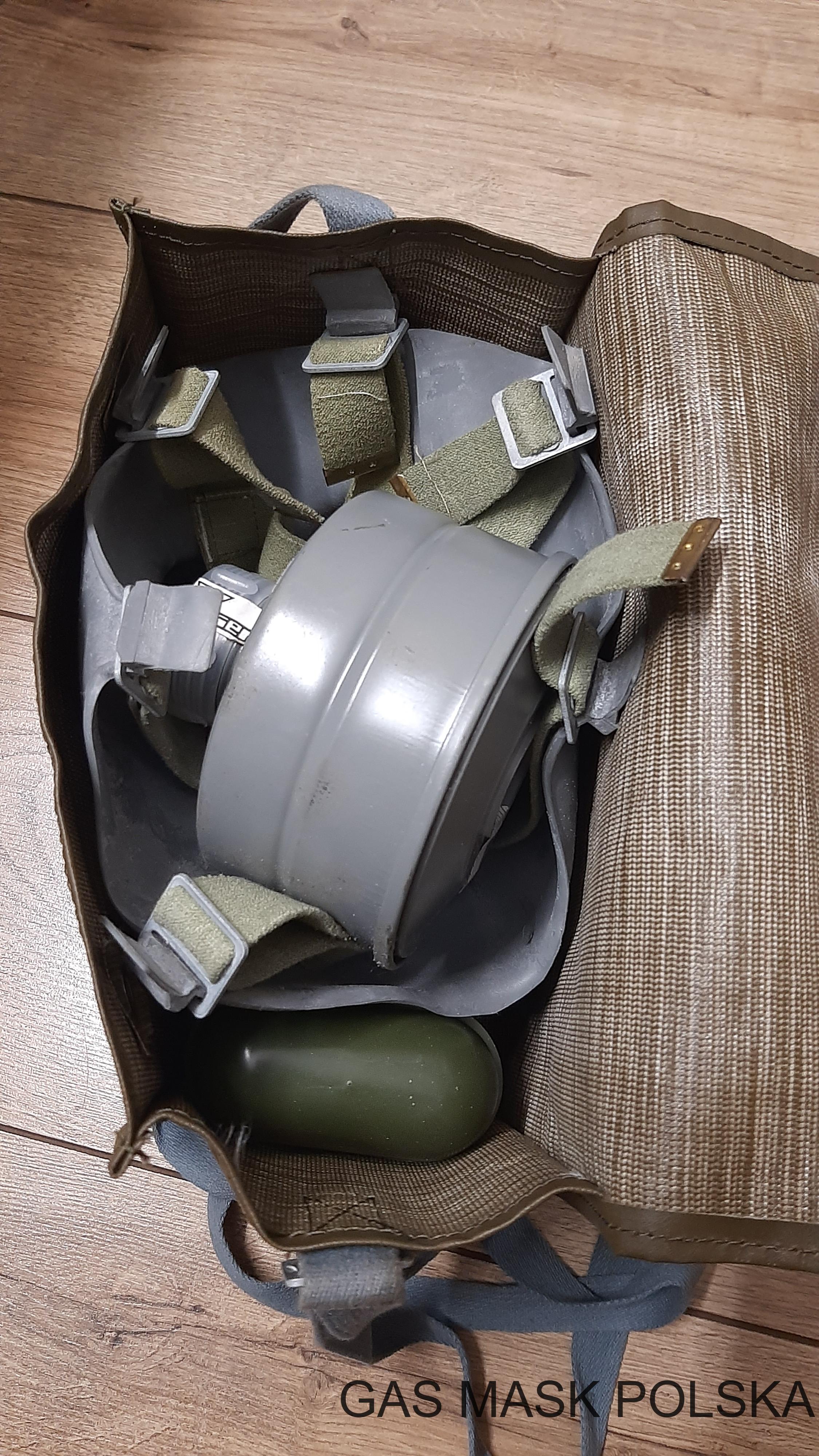

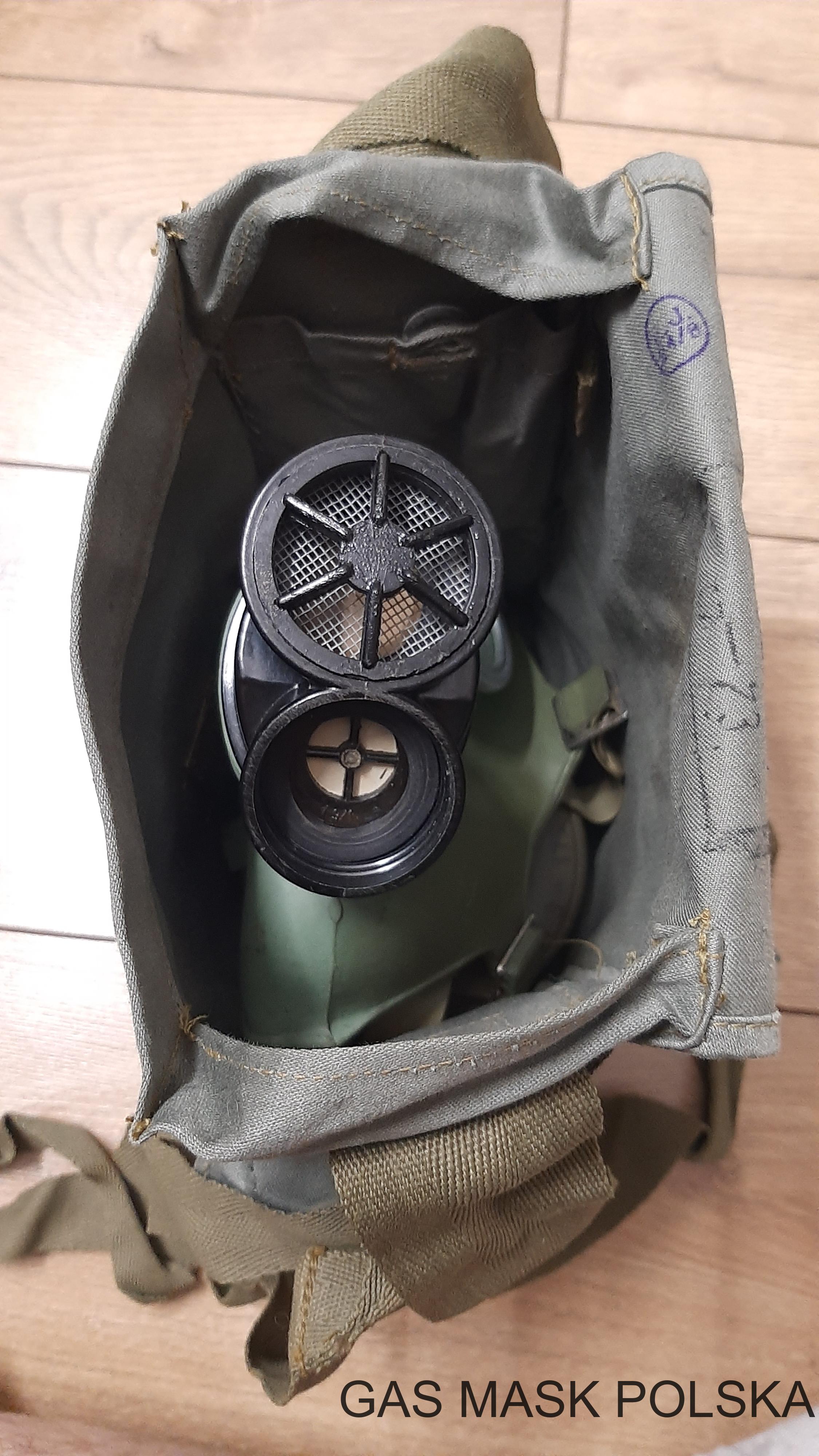

torba nośna TMC-1 II wersji - wnętrze

i

TORBA NOŚNA GUMOWANA

Torba ta wykonana jest z gumowanego materiału. Konstrukcyjnie nie odbiega od torby TMC-1. Wszystkie paski wykonane zostały ze stylonu. Zewnętrzna kieszeń zapinana jest na metalową napę. Pasek od zapięcia klapy głównej nie jest zakończony okuciem. Produkowana była pod koniec lat 80-tych i w latach 90-tych.

Torba

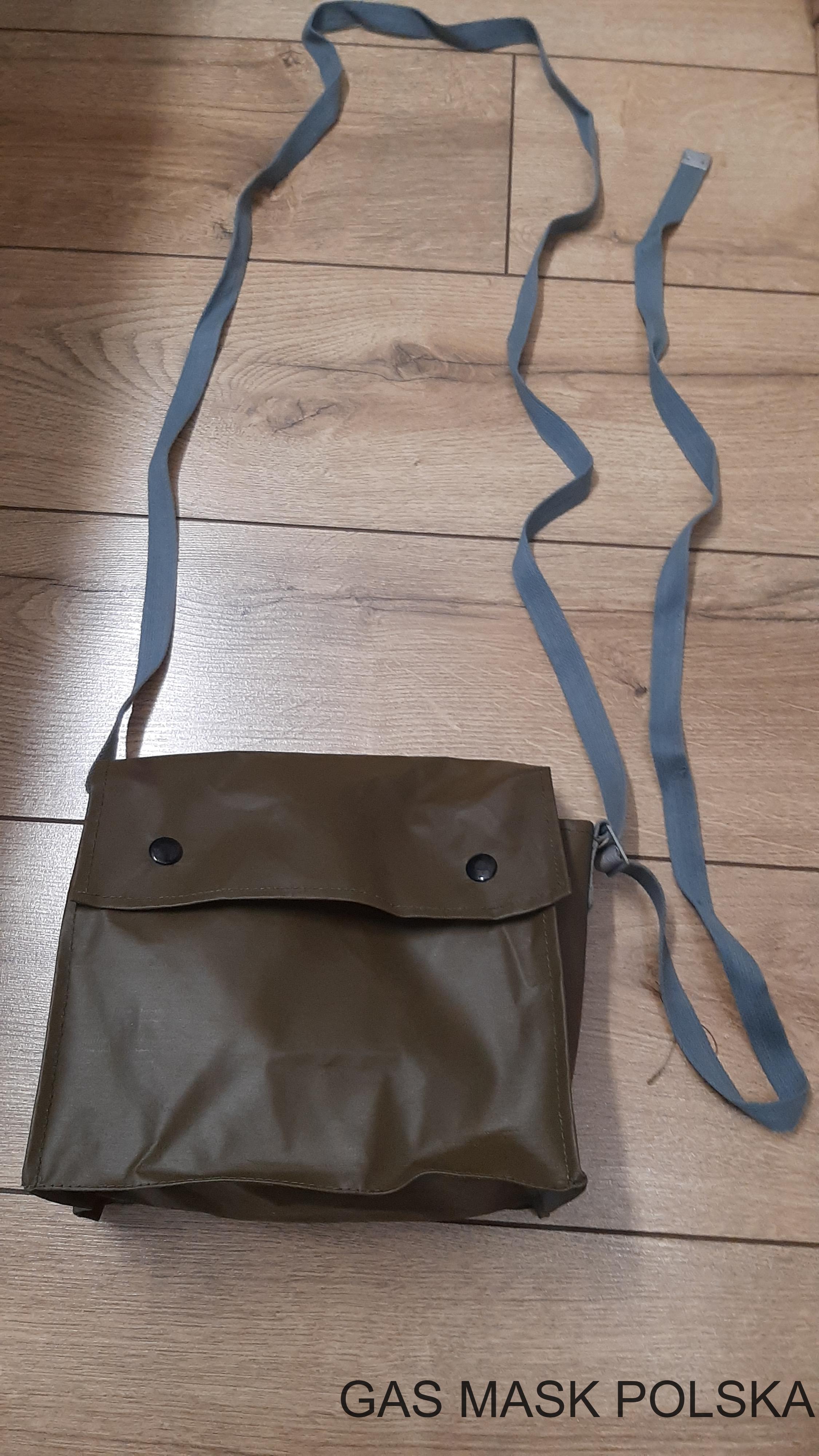

torba nośna gumowana - widok z przodu

i
Torba

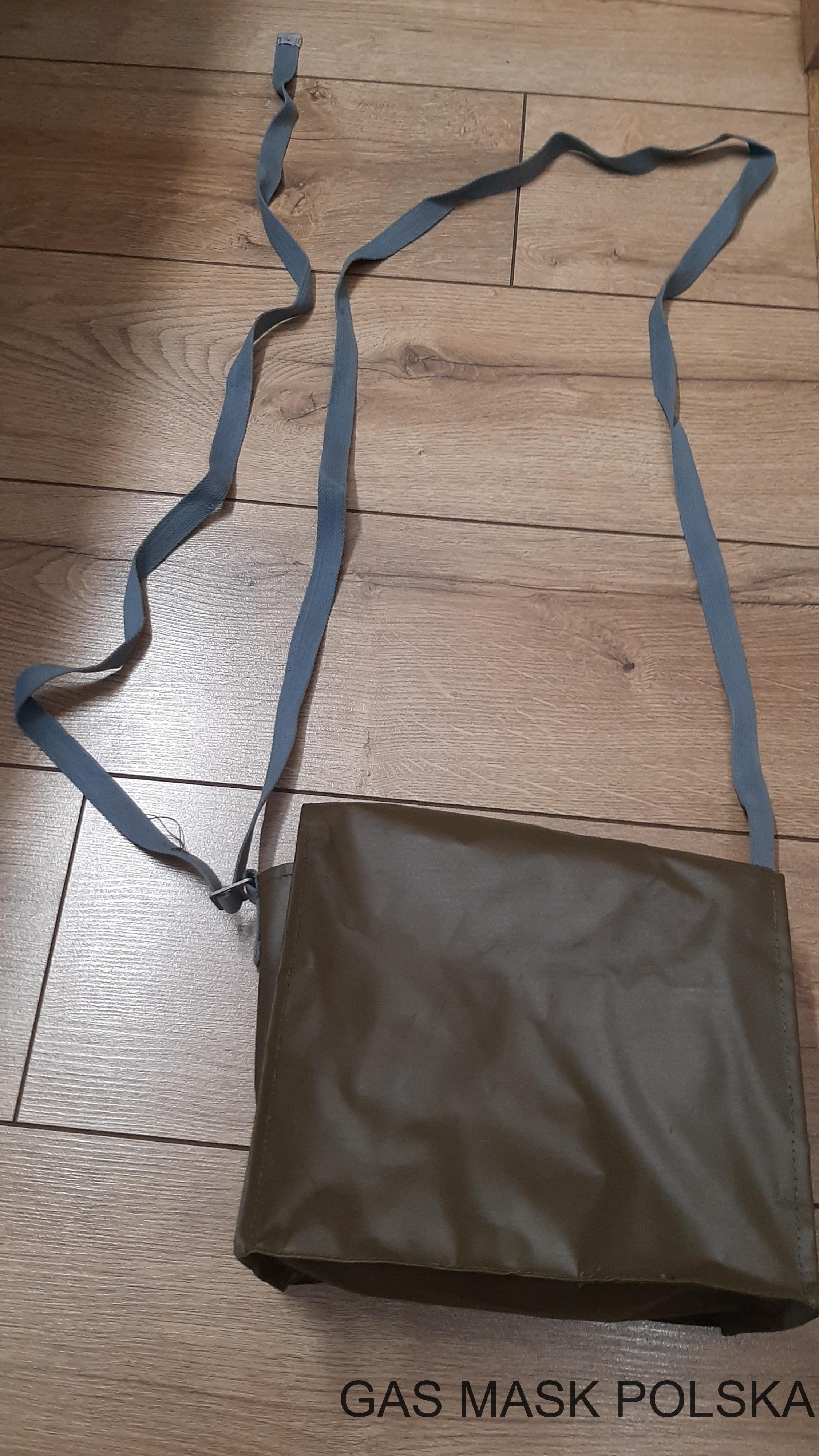

torba nośna gumowana - widok z tyłu

i
Torba

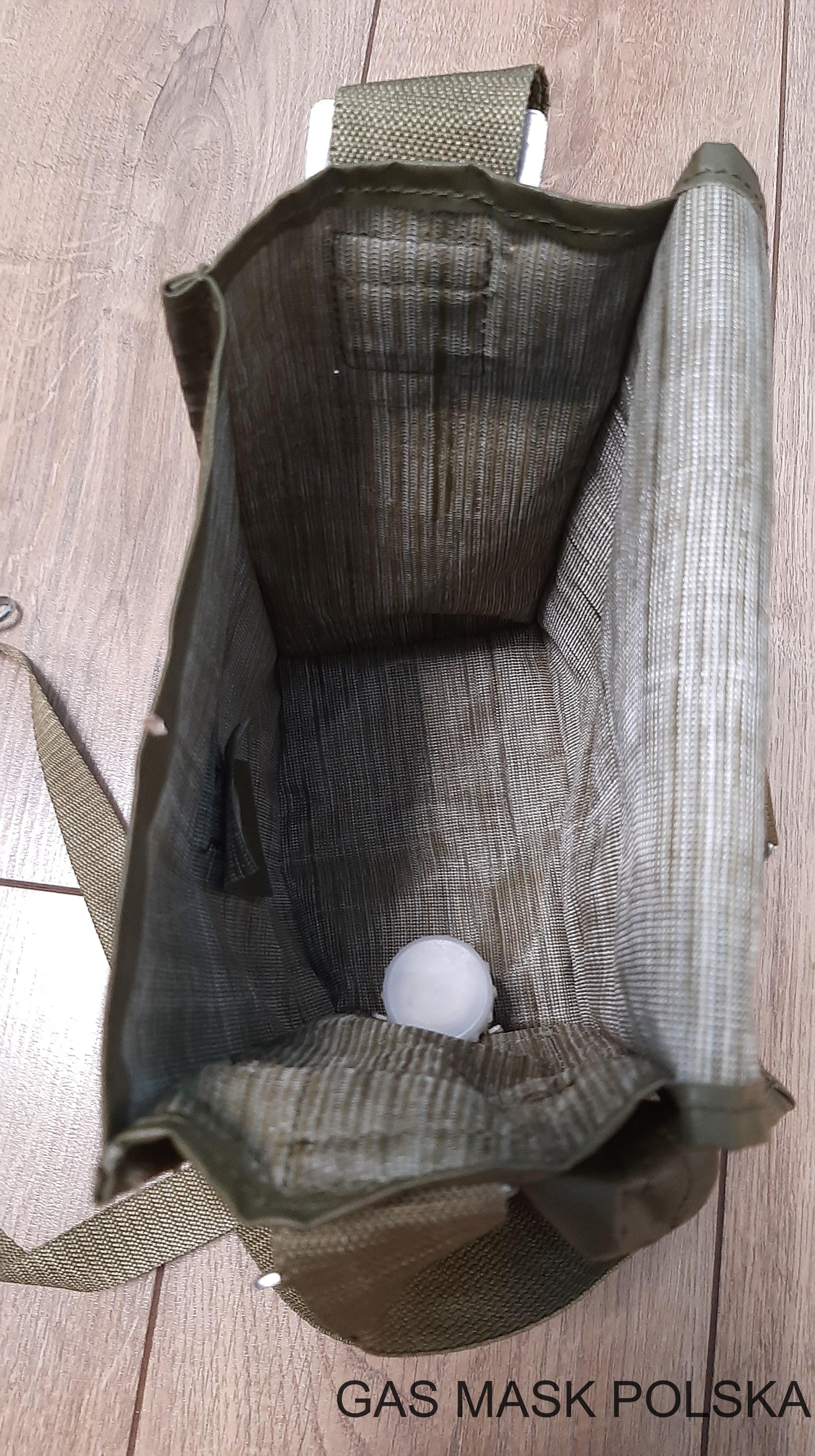

torba nośna gumowana - wnętrze

i

INSTRUKCJA

instrukcja

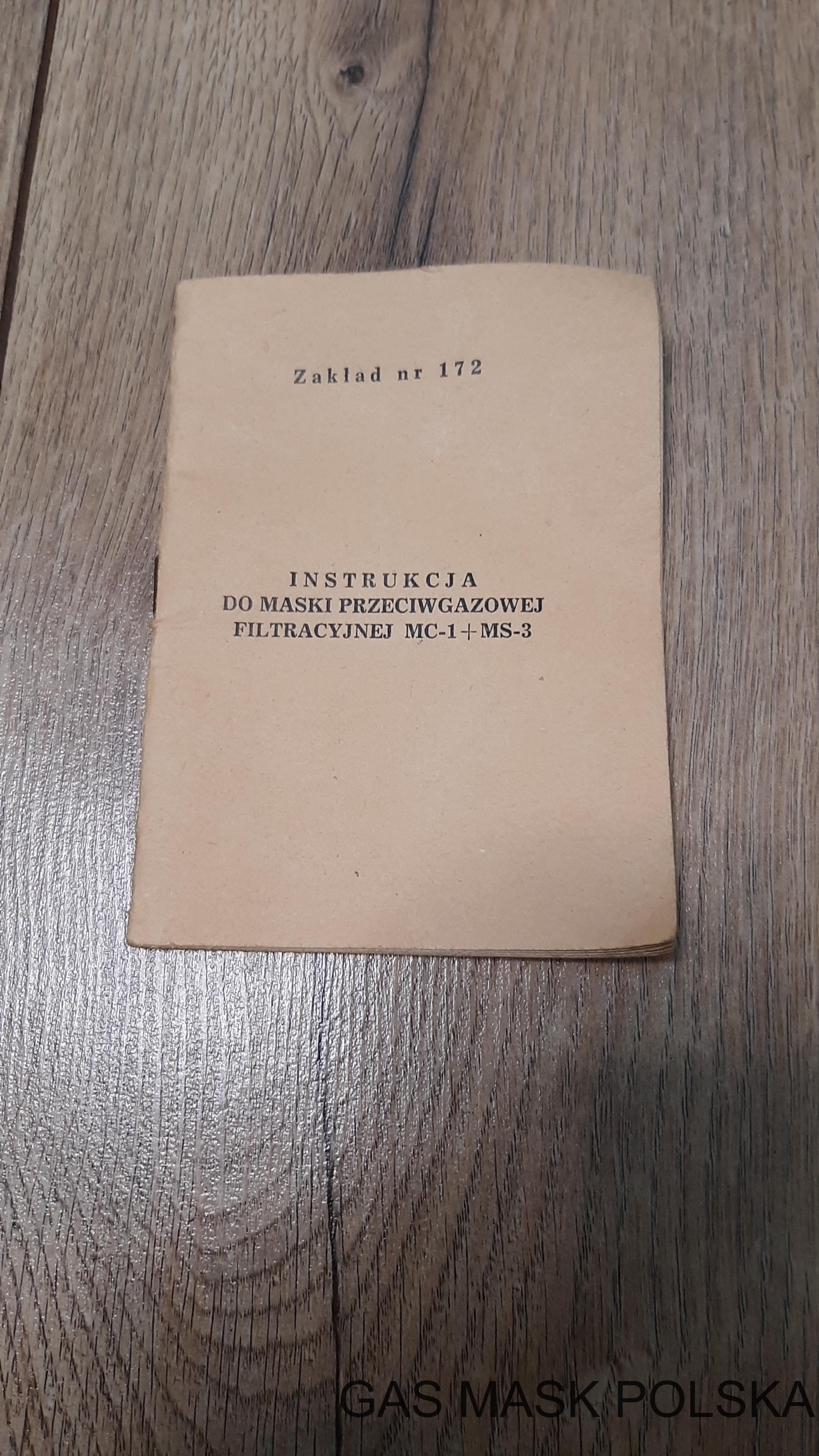

instrukcja książkowa MC-1 + MS-3 - strona tytułowa

i
instrukcja

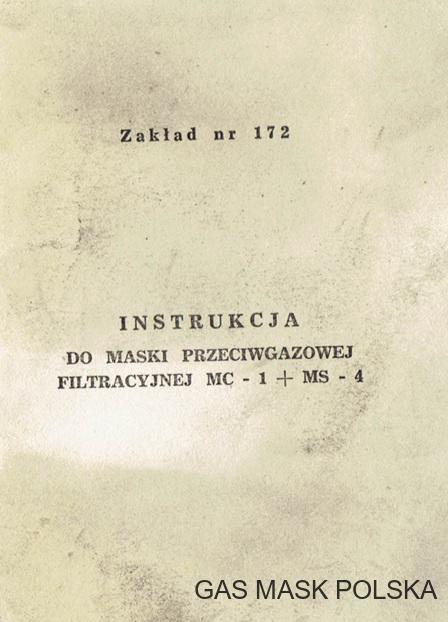

instrukcja książkowa MC-1 + MS-4 - strona tytułowa

i
instrukcja

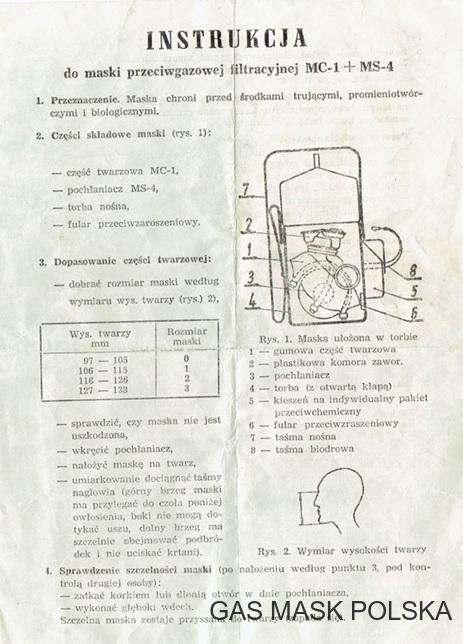

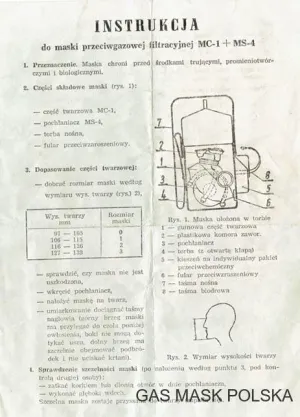

instrukcja jednokartkowa MC-1 + MS-4

i

ZESTAWY PRZEMYSŁOWE

Egzemplarze MC-1 przeznaczone dla przemysłu dostarczane były w workach polietylenowych z instrukcją i etykietą producenta oraz ołówkiem przeciwpotnym lub fularem przeciwzaroszeniowym (II połowa lat 80-tych). W latach 80-tych etykieta producenta stanowiła część instrukcji.

zestaw

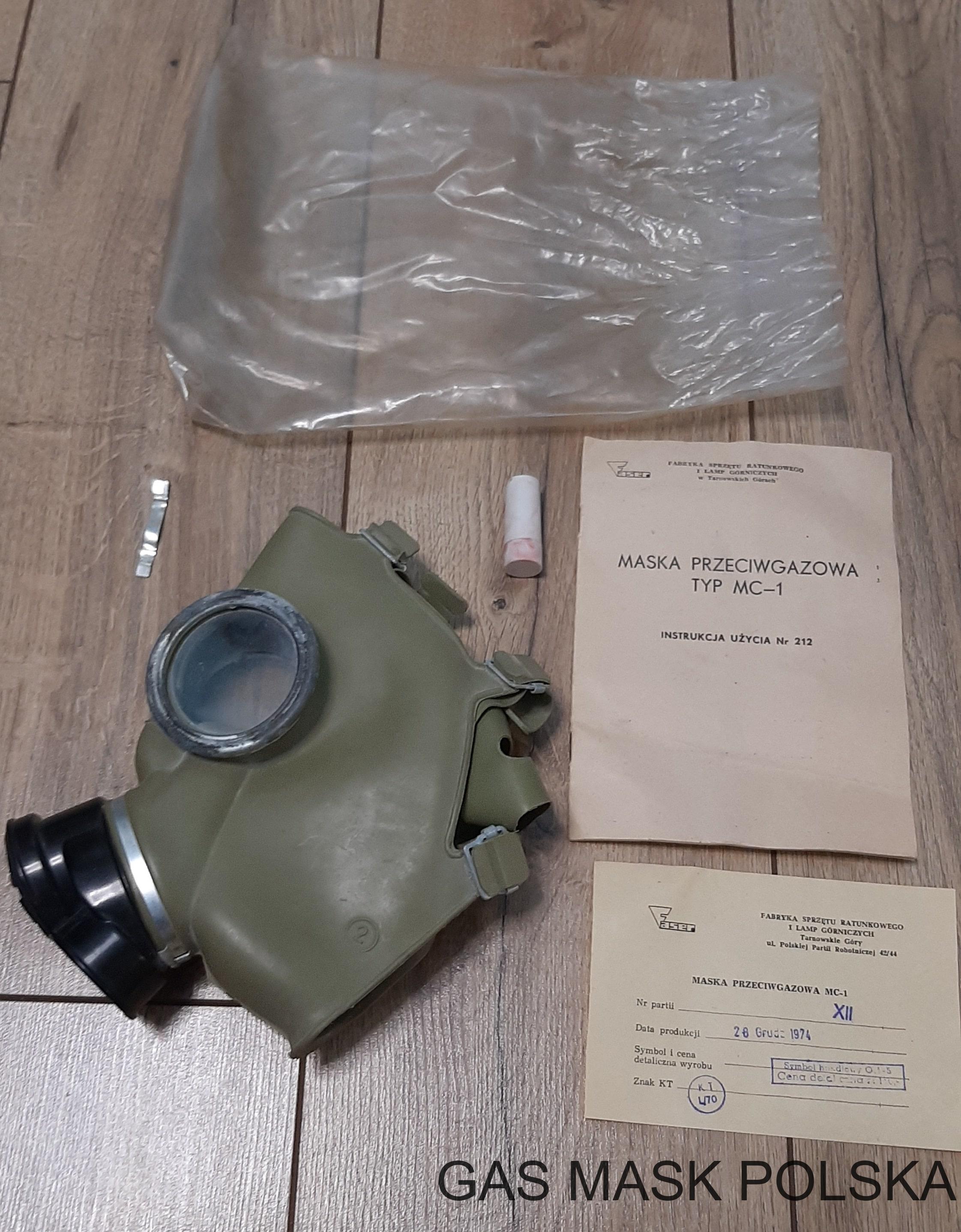

II wersja MC-1 w zestawie przemysłowym

i
zestaw

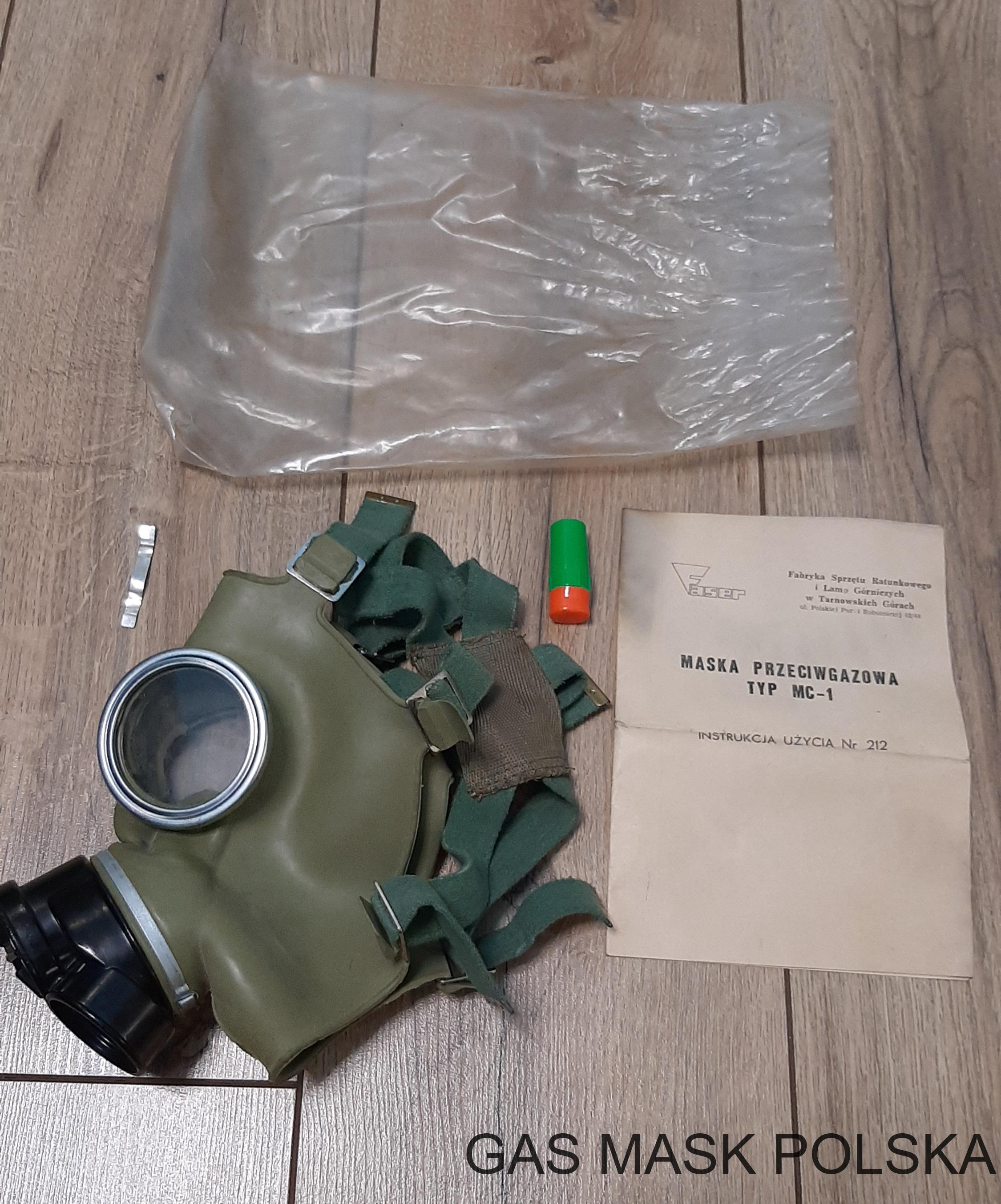

III wersja MC-1 w zestawie przemysłowym

i
zestaw

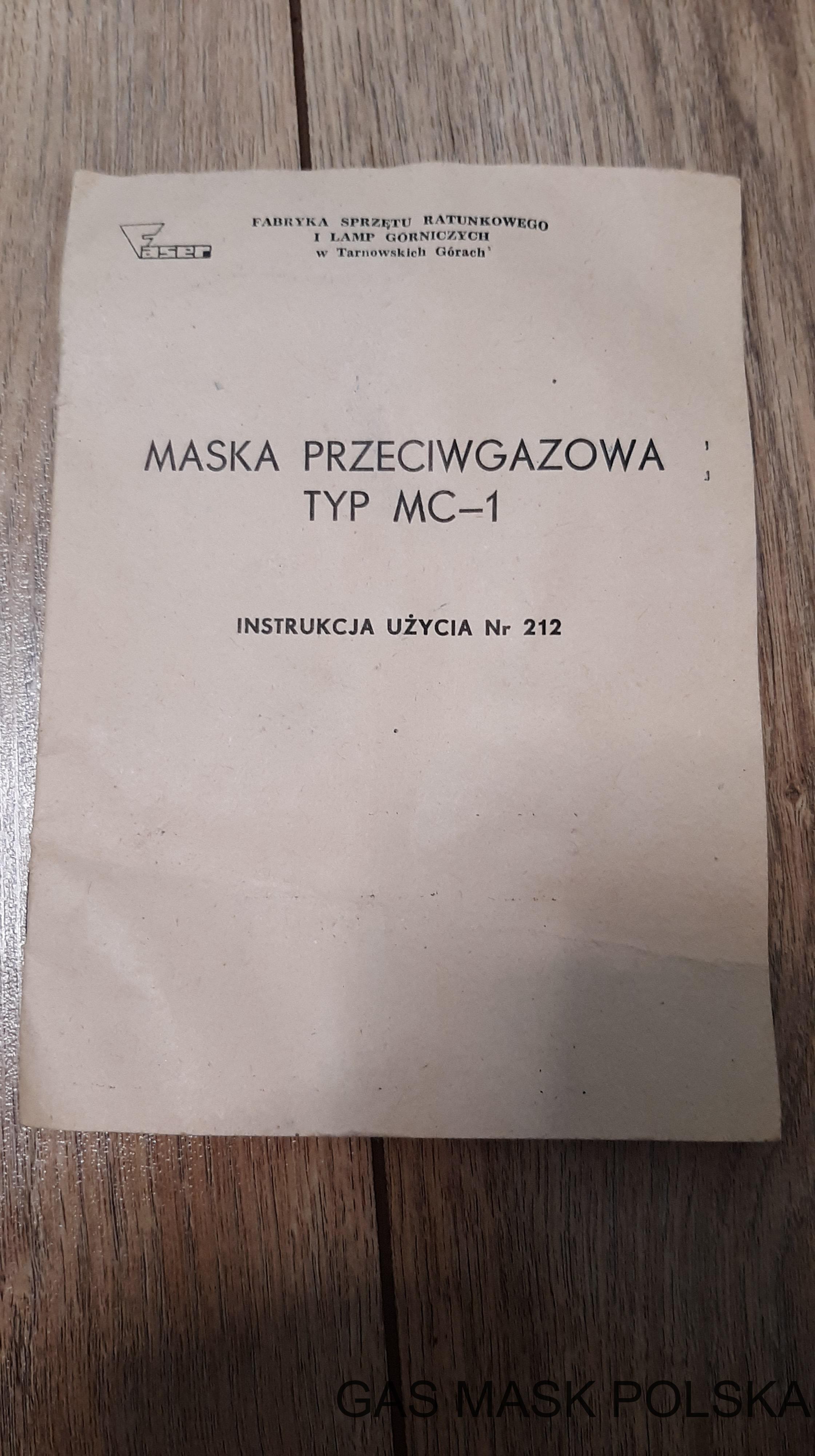

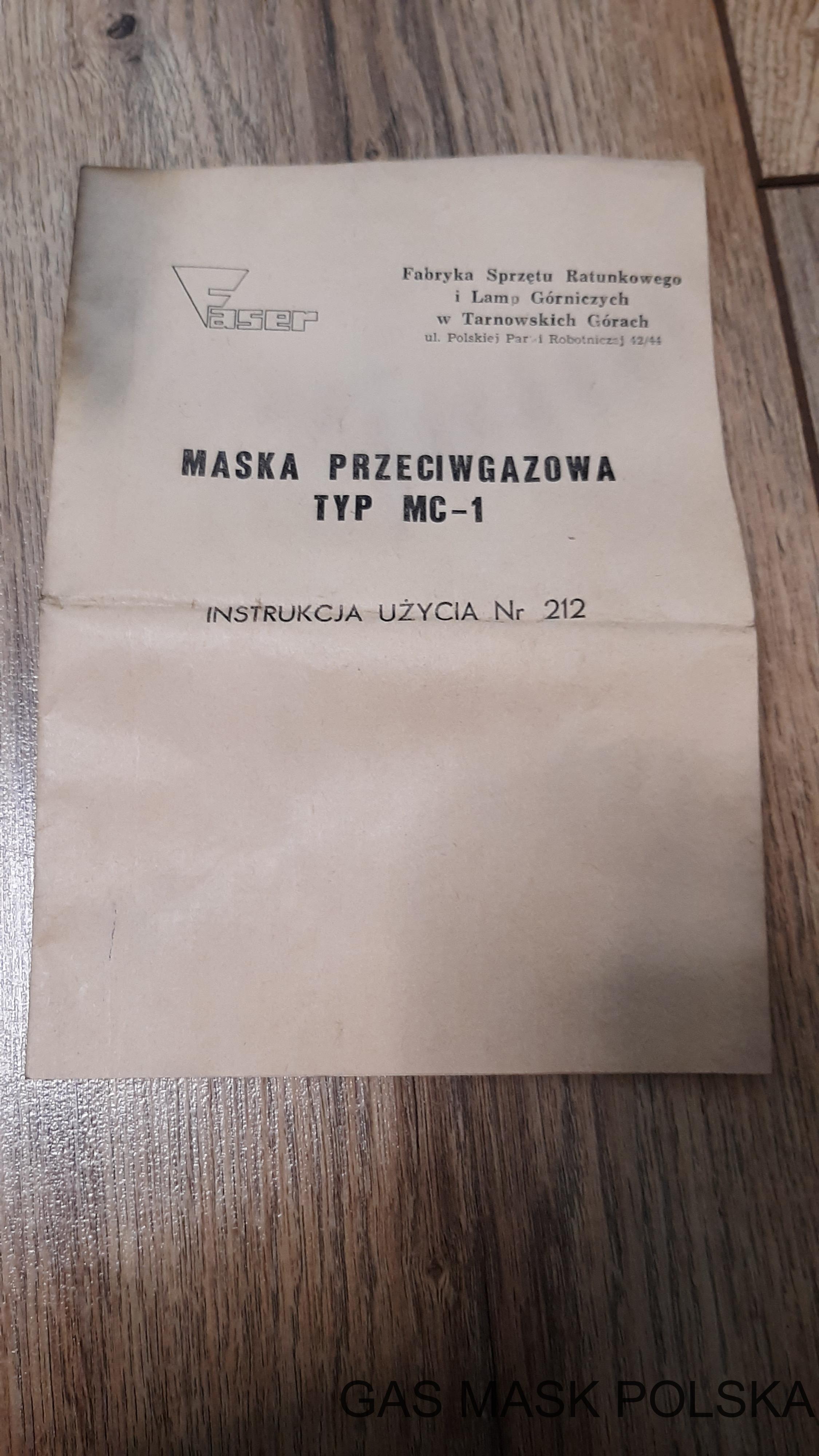

instrukcja dołączana do przemysłowej MC-1 w latach 70-tych

i
zestaw

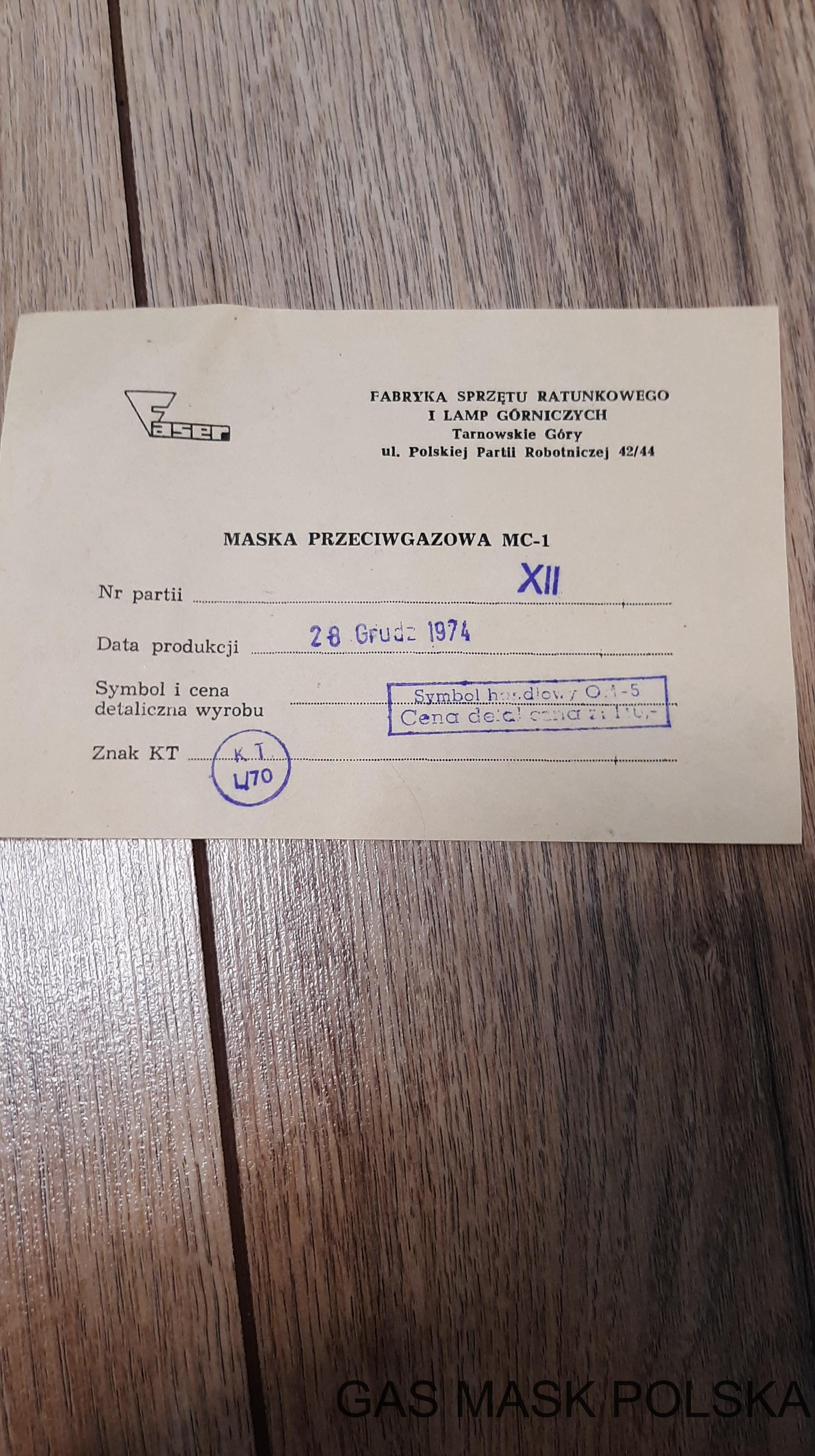

etykieta producenta dołączana do przemysłowej MC-1 w latach 70-tych

i
zestaw

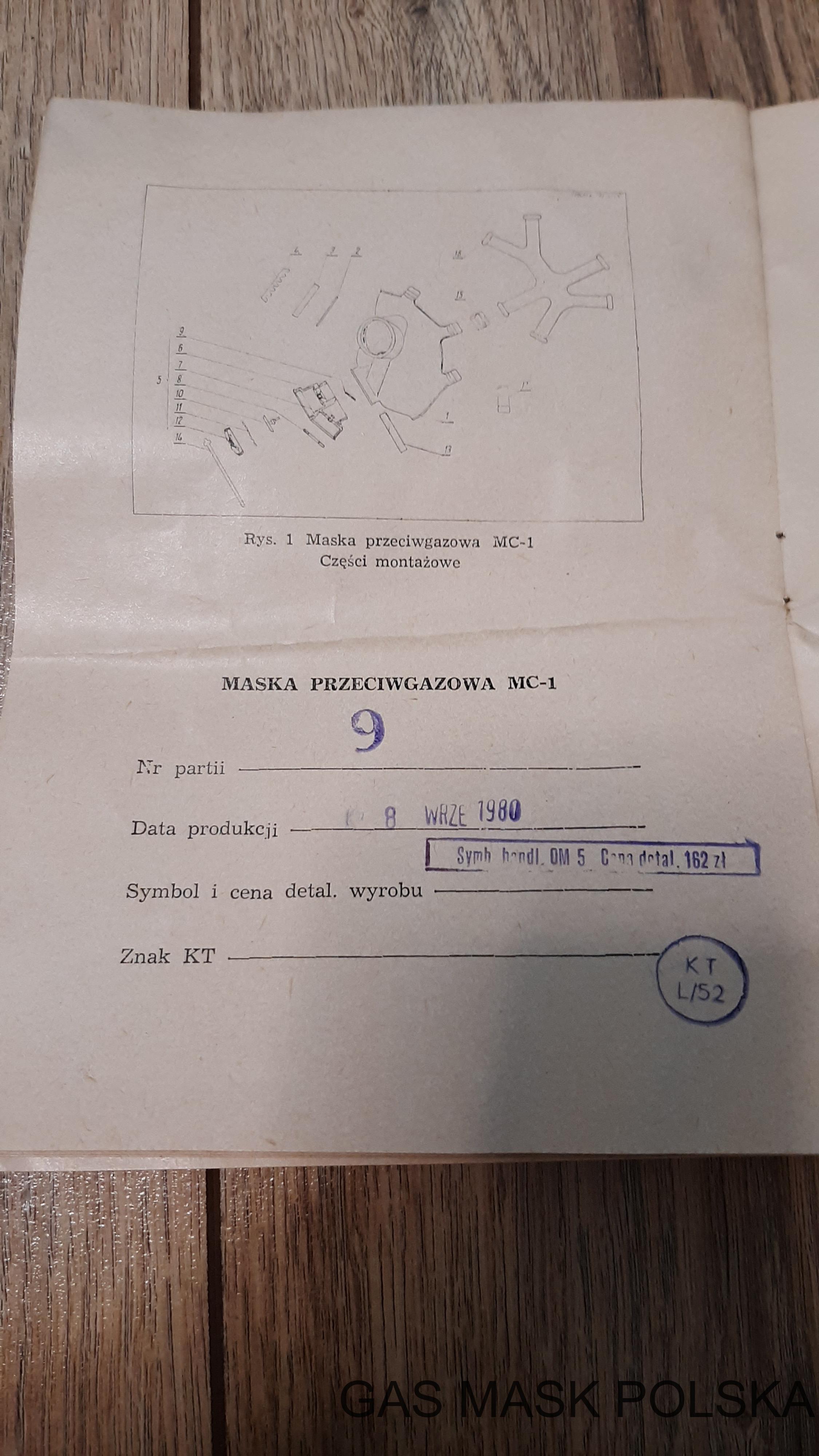

instrukcja dołączana do przemysłowej MC-1 w latach 80-tych

i
zestaw

etykieta producenta stanowiąca część instrukcji dołączanej do przemysłowej MC-1 w latach 80-tych

i
zestaw

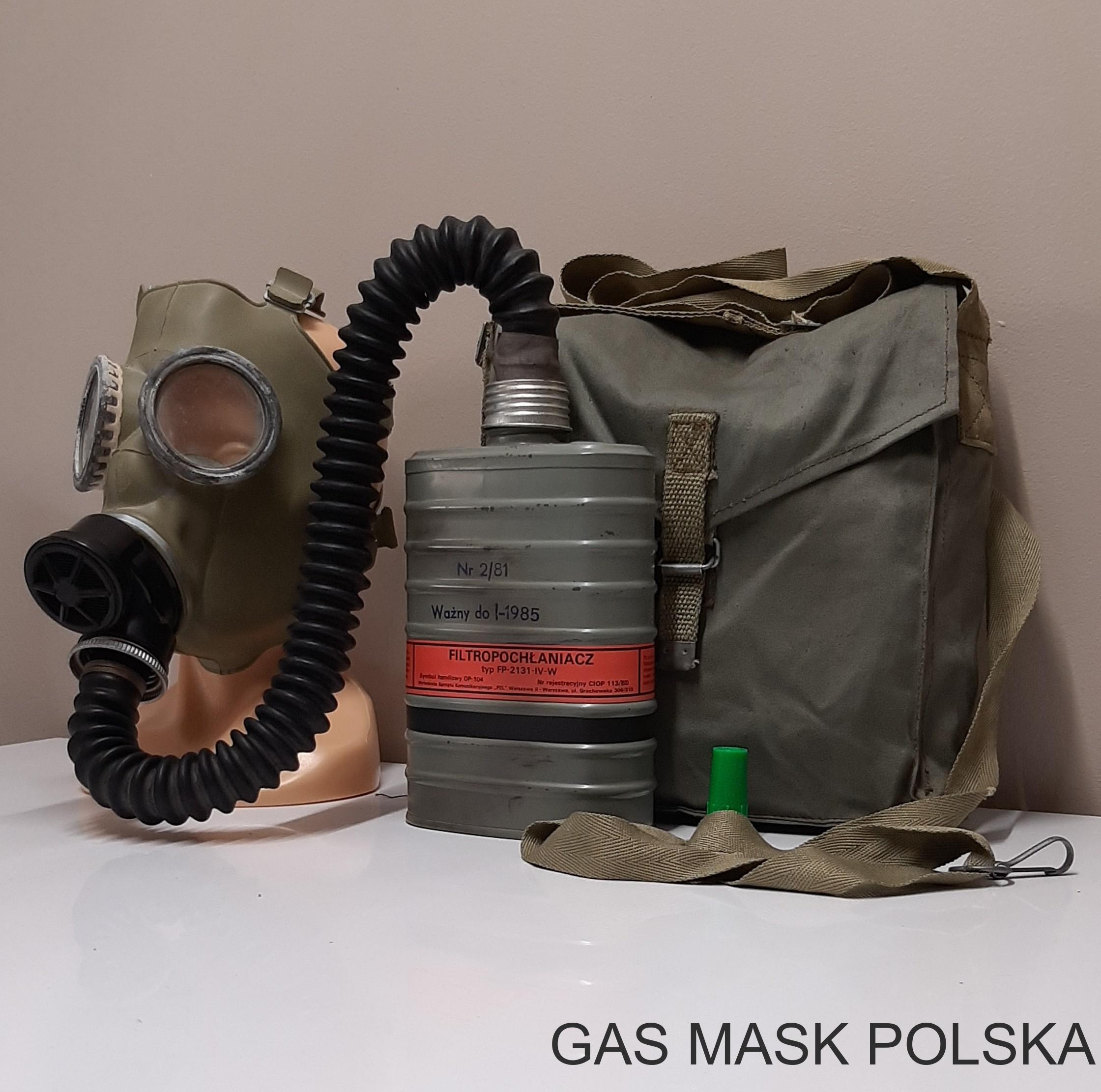

II wersja MC-1 w przykładowej konfiguracji przemysłowej z wężem łączącym ŁW-21, filtropochłaniaczem FP-2131-IV-W oraz torbą OT-35

i

ZESTAW EKSPORTOWY

Zestaw eksportowy kompletowany był z czwartą wersją MC-1, pochłaniaczem MS-4, torbą nośną gumowaną zapinaną na dwie napy, fularem przeciwzaroszeniowym oraz indywidualnym pakietem przeciwchemicznym. Do zestawu dołączano jednokartkową instrukcję obsługi w języku angielskim. Zestaw ten produkowany był w latach 90-tych.

zestaw

zestaw eksportowy

i
instrukcja

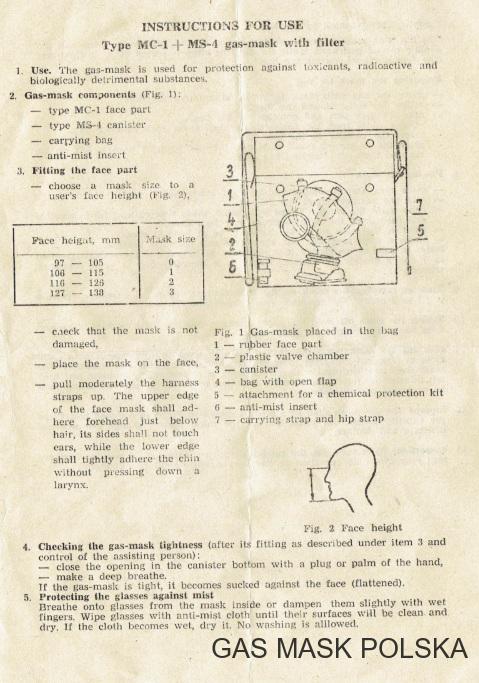

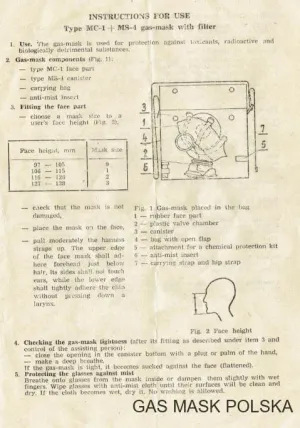

instrukcja zestawu eksportowego

i

TORBA NOŚNA EKSPORTOWA

Torba nośna eksportowa ma kolor oliwkowy i wykonana jest z gumowanego materiału. Posiada pas nośny z dodatkowym paskiem, który można użyć jako taśmy biodrowej wiązanej o D-ring. Klapa zapinana jest na dwie metalowe napy. Wewnątrz ma konstrukcję jednokomorową. Na obu krótkich ścianach torby znajdują się gumki na fular przeciwzaroszeniowy oraz na indywidualny pakiet przeciwchemiczny.

torba

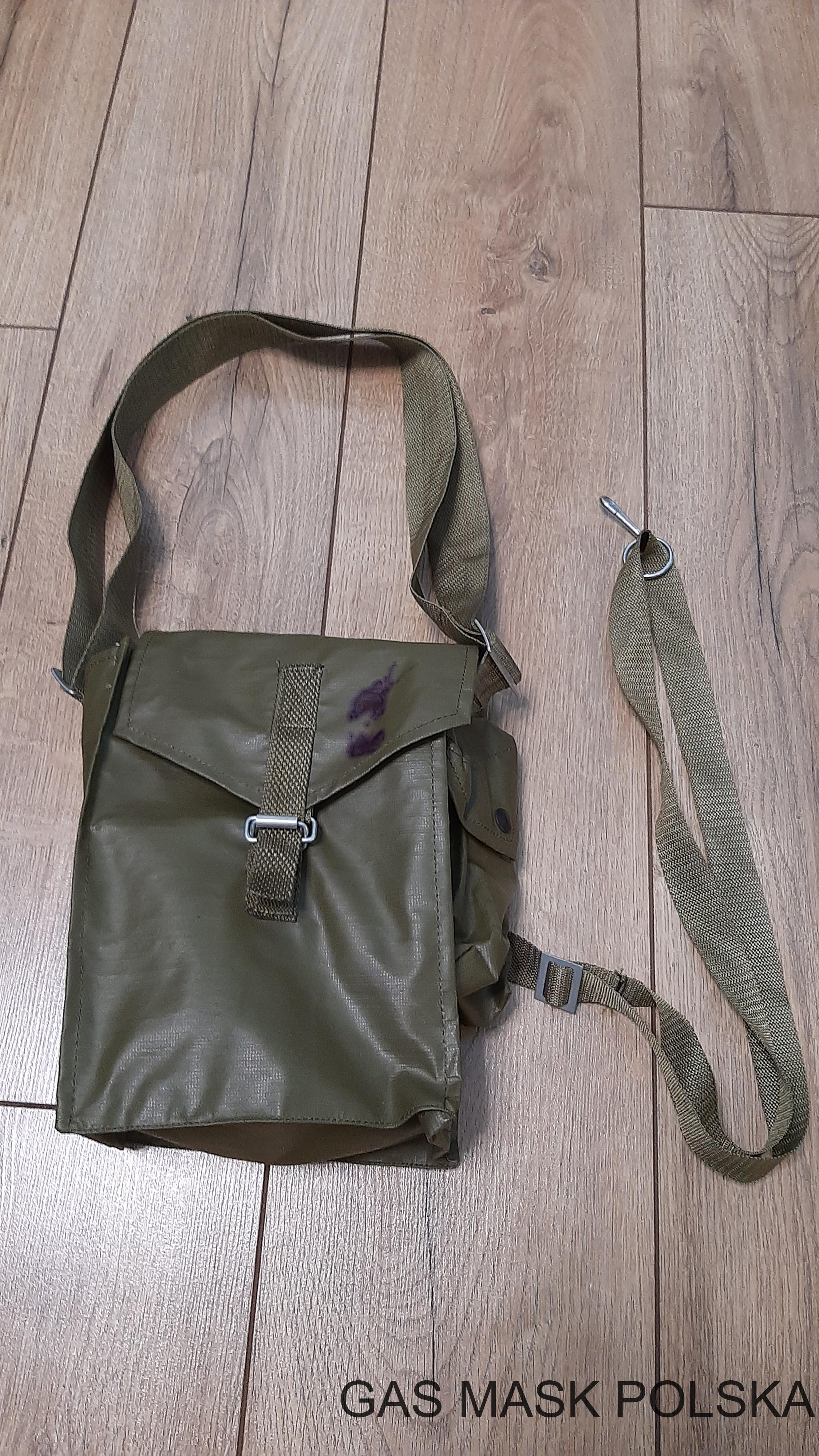

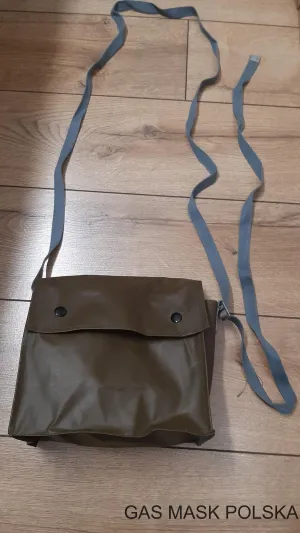

torba nośna eksportowa - widok od przodu

i
torba

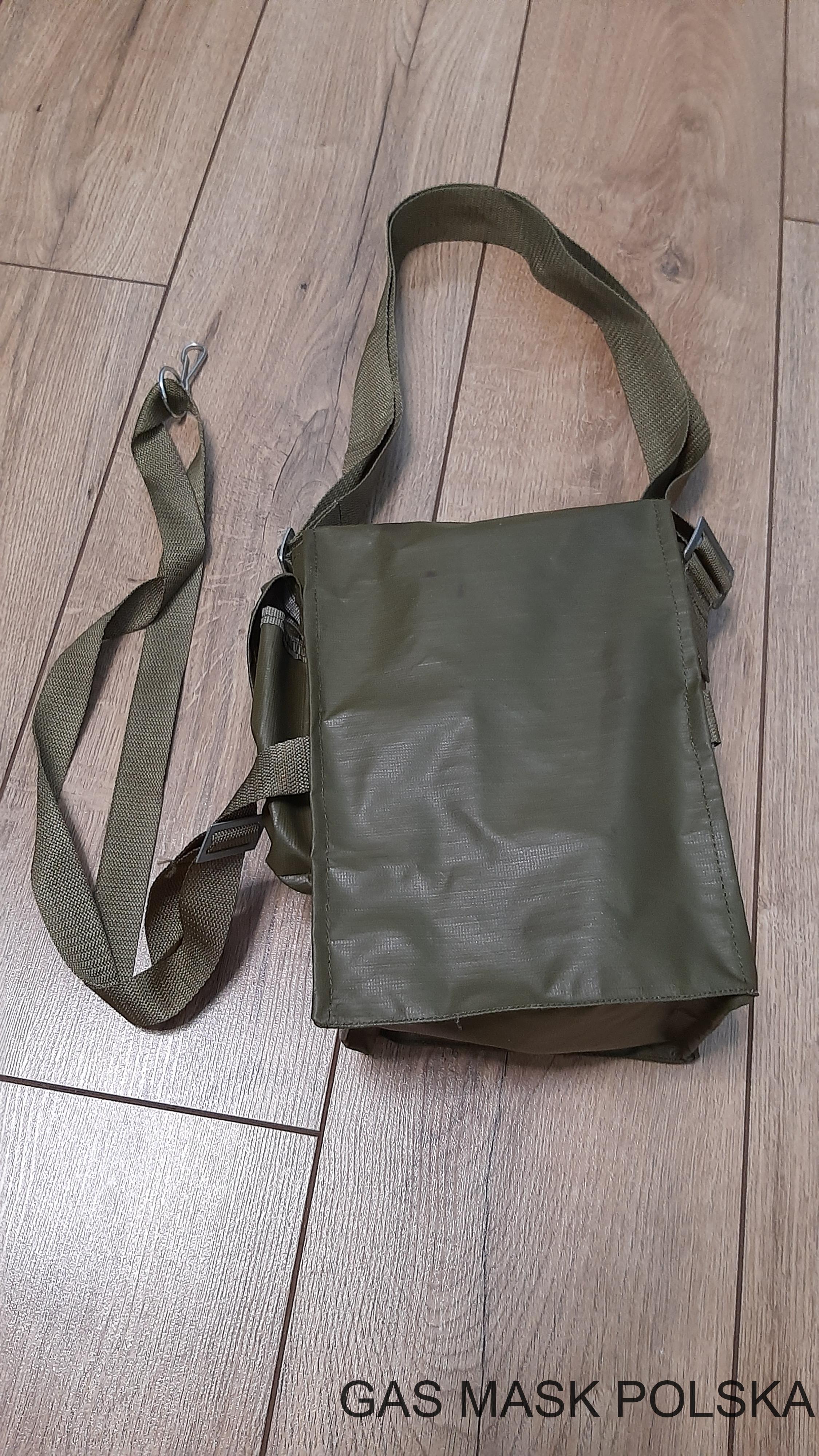

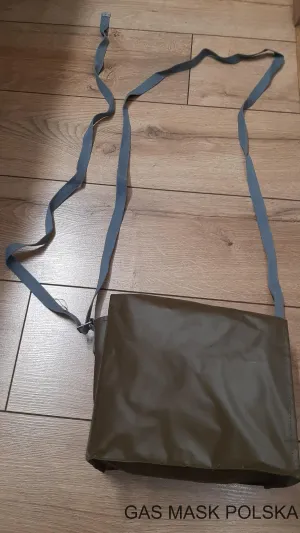

torba nośna eksportowa - widok od tyłu

i
torba

torba nośna eksportowa - wnętrze

i
