67M

67M jest węgierską maską przeciwgazową przeznaczoną dla sektora cywilnego i przemysłowego. Produkowana była w dwóch zasadniczych wersjach od 1967 do 1976 roku. Nazwa 67M odnosi się jedynie do części twarzowej, ponieważ pozostałe elementy zestawu pochodzą z innych kompletów.

67M posiada niespotykaną jak na tamte czasy cechę w postaci materiału osłaniającego część twarzową od wewnątrz. Obrzeże maski wykonano ze skóry zamszowej. Maska wyposażona jest w dwa okrągłe wizjery. Posiada elastyczne materiałowe nagłowie złożone z siedmiu taśm oraz pasek materiałowy na szyję. Komora zaworów pochodzi z maski 60M, posiada podwójny zawór wydechowy i złącze gwintowe Rd40x4mm. Z komory zaworów usunięto wewnętrzne króćce, gdyż maska nie posiada kanałów nawiewowych.

Wersja I

Pierwsza wersja 67M charakteryzuje się możliwością montażu wkładek przeciwpotnych, przy pomocy metalowych obręczy umieszczonych po wewnętrznej stronie wizjerów.

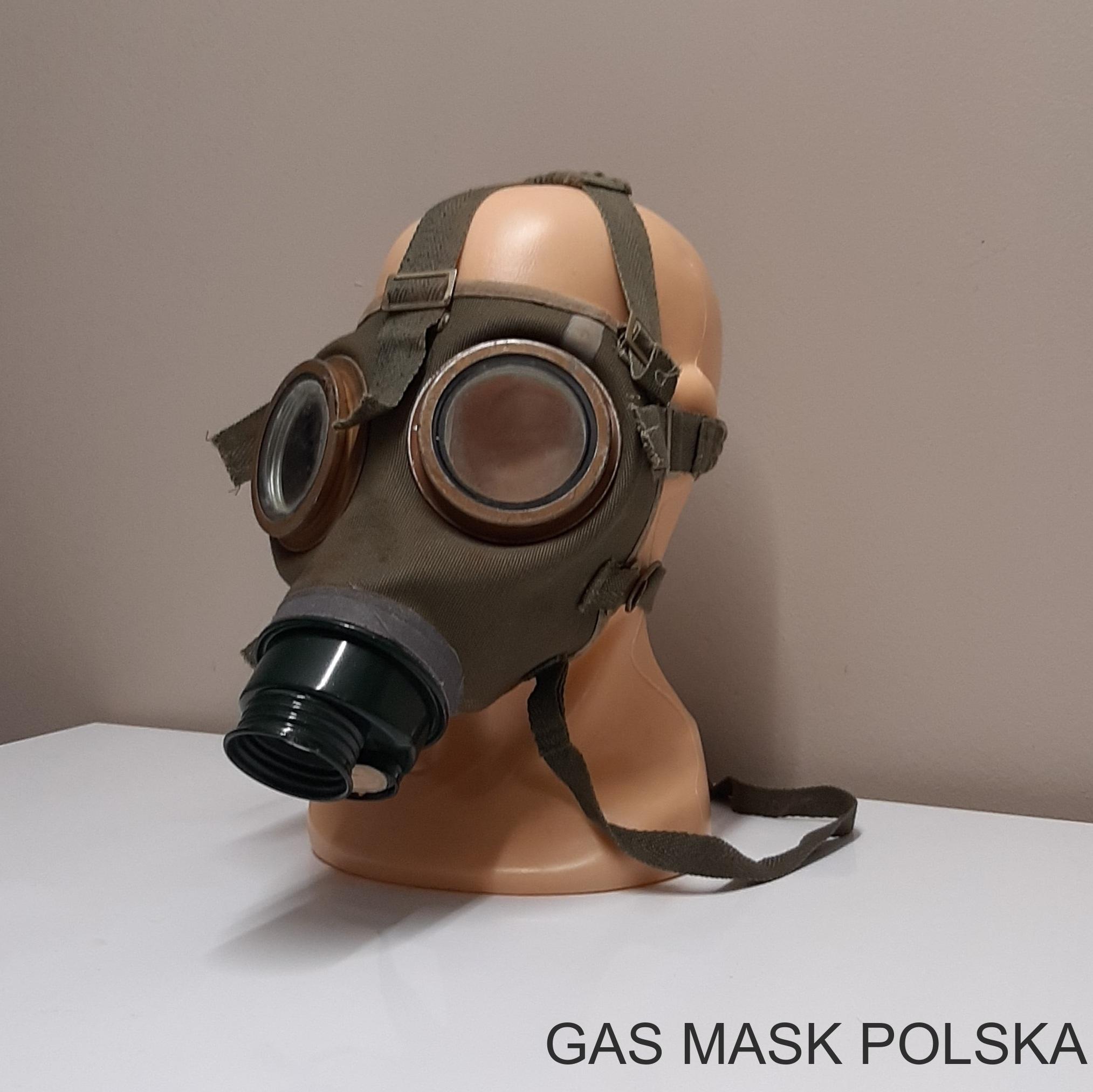

67M wersja I - widok z przodu

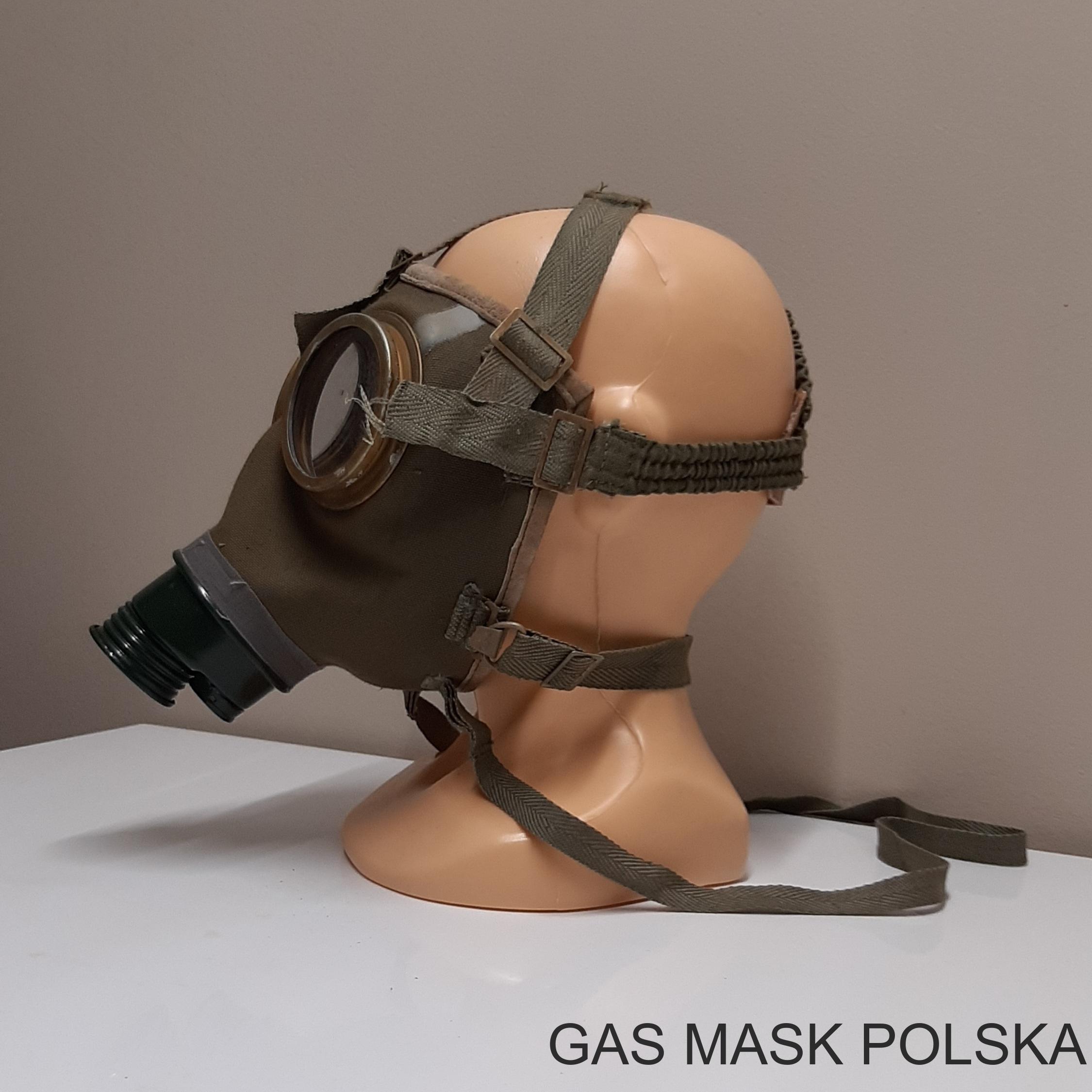

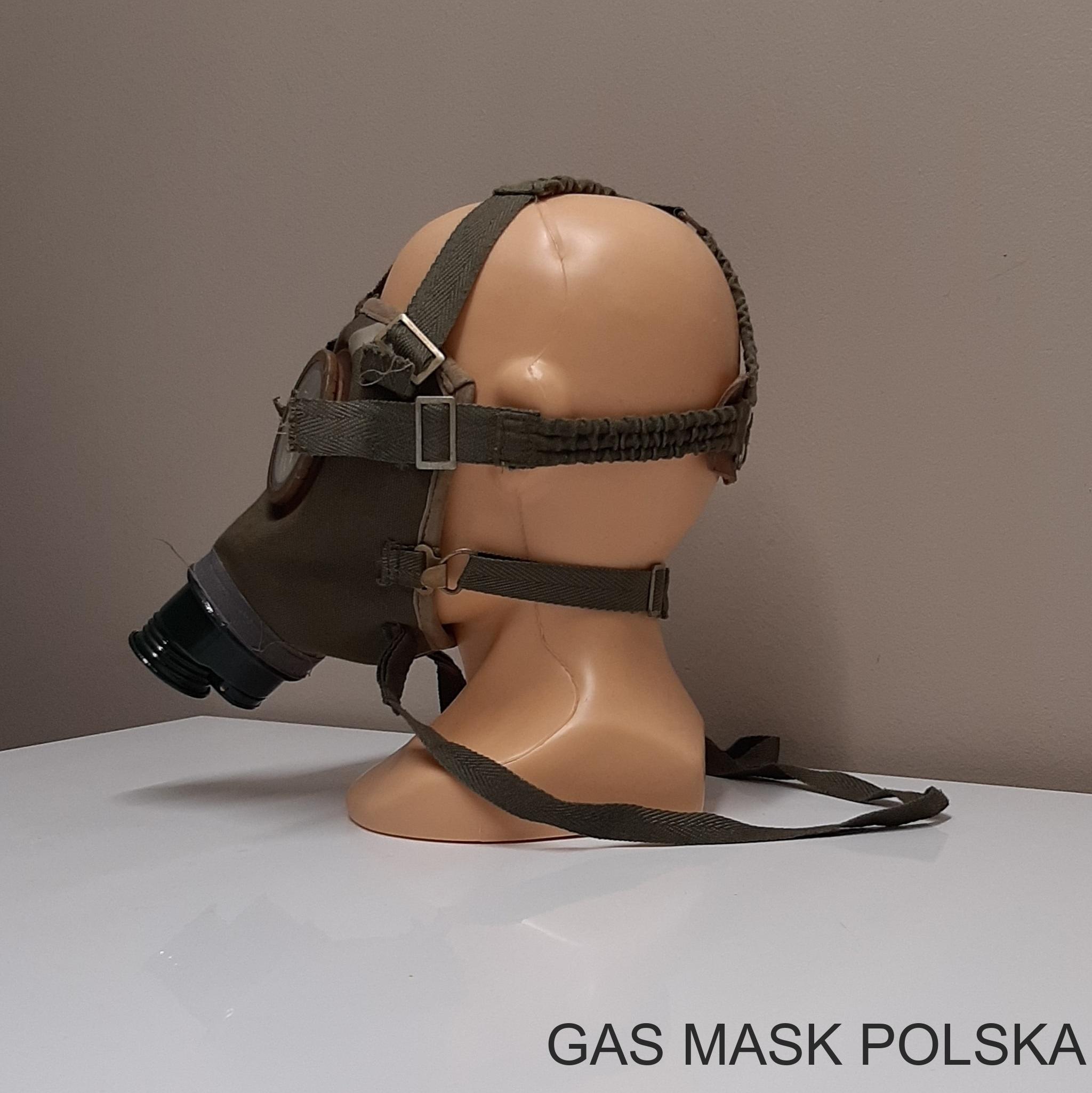

67M wersja I - widok z boku

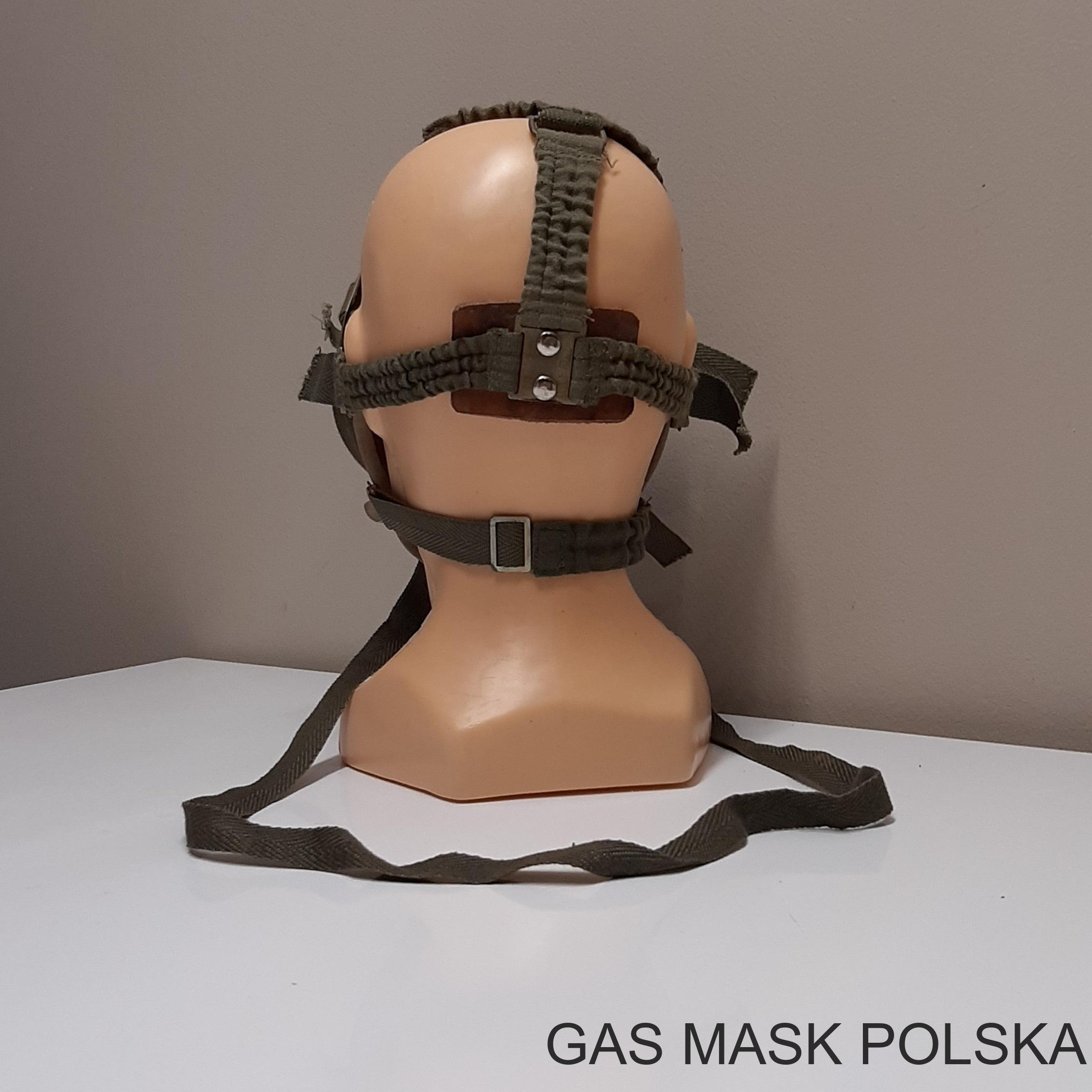

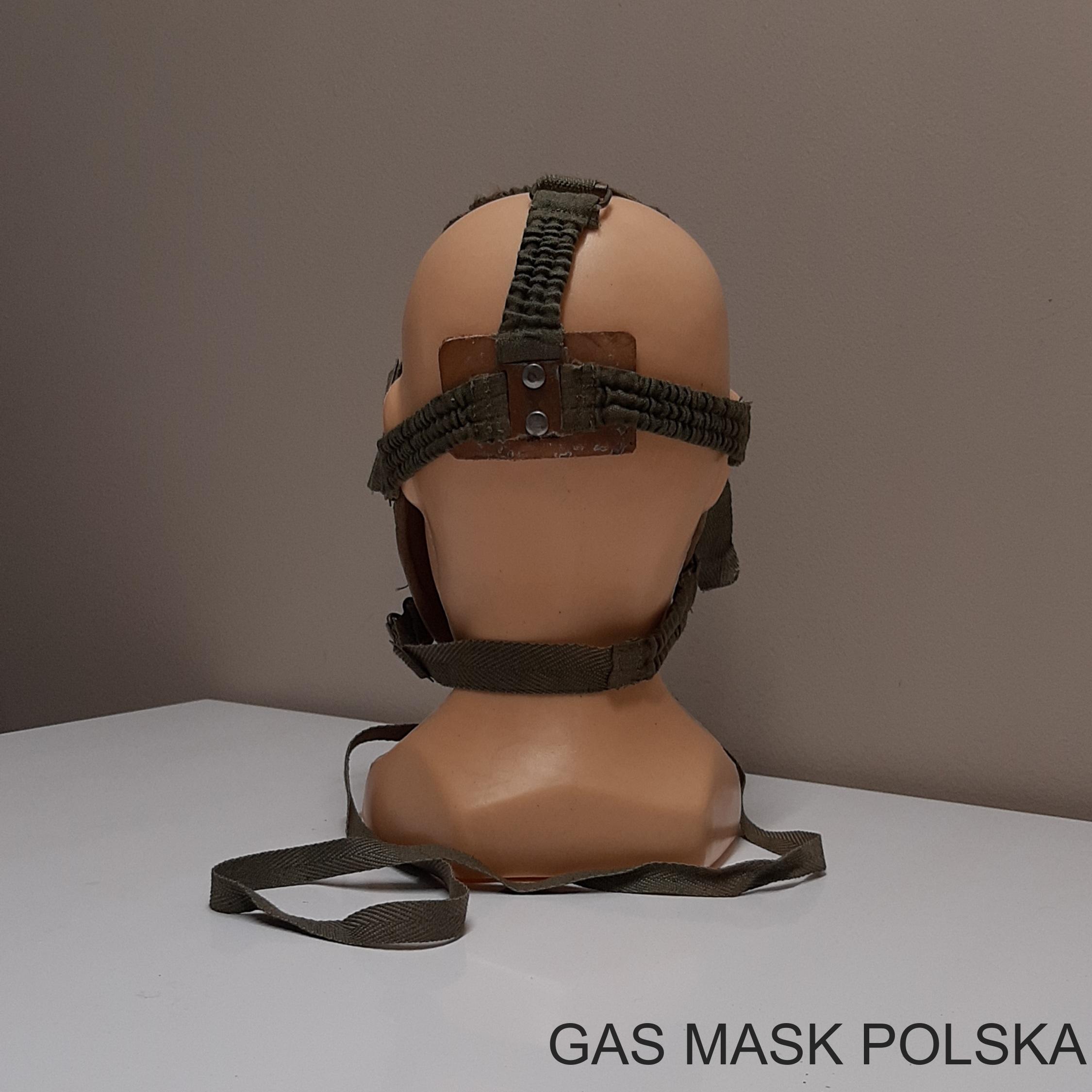

67M wersja I - widok z tyłu

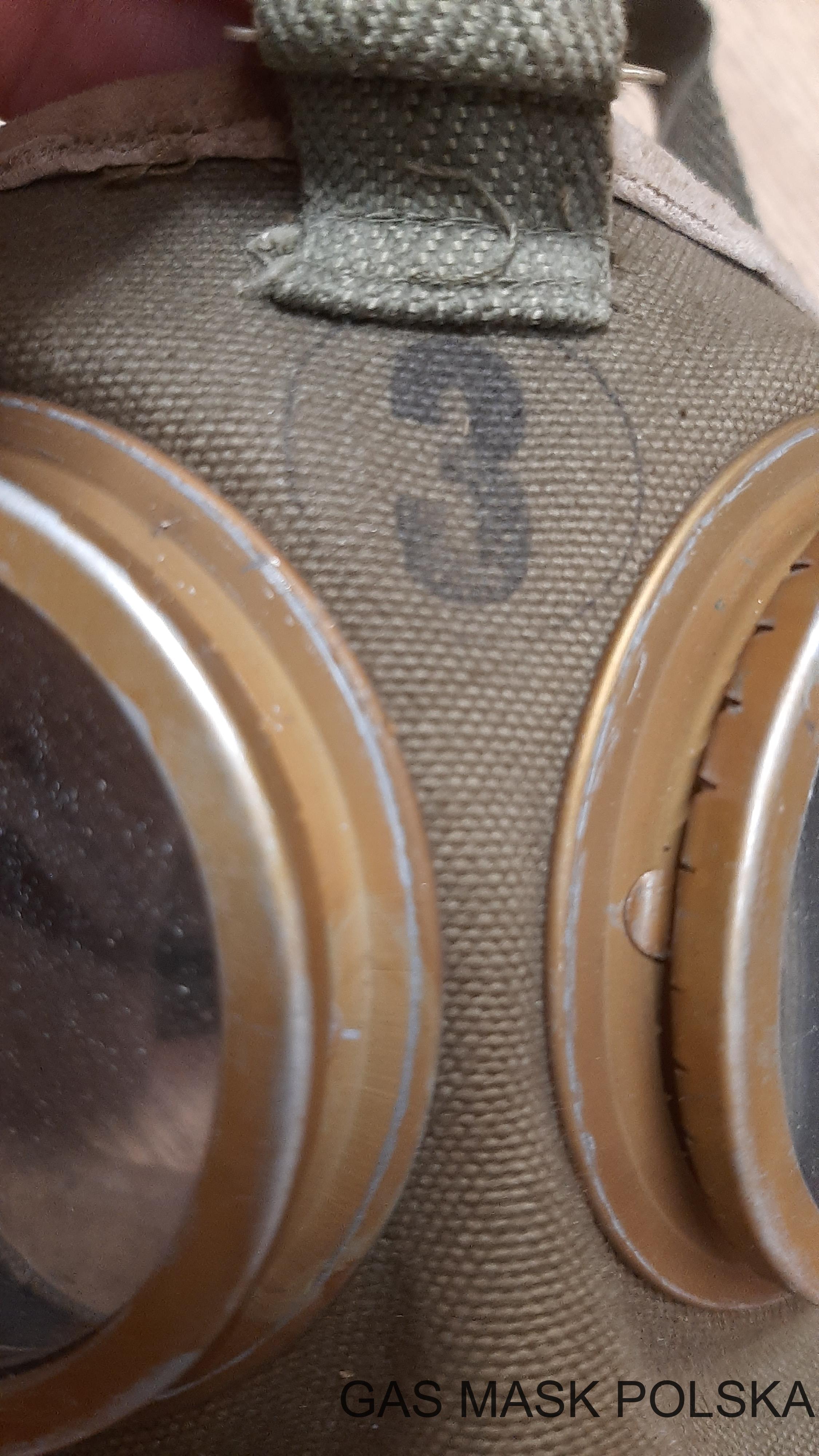

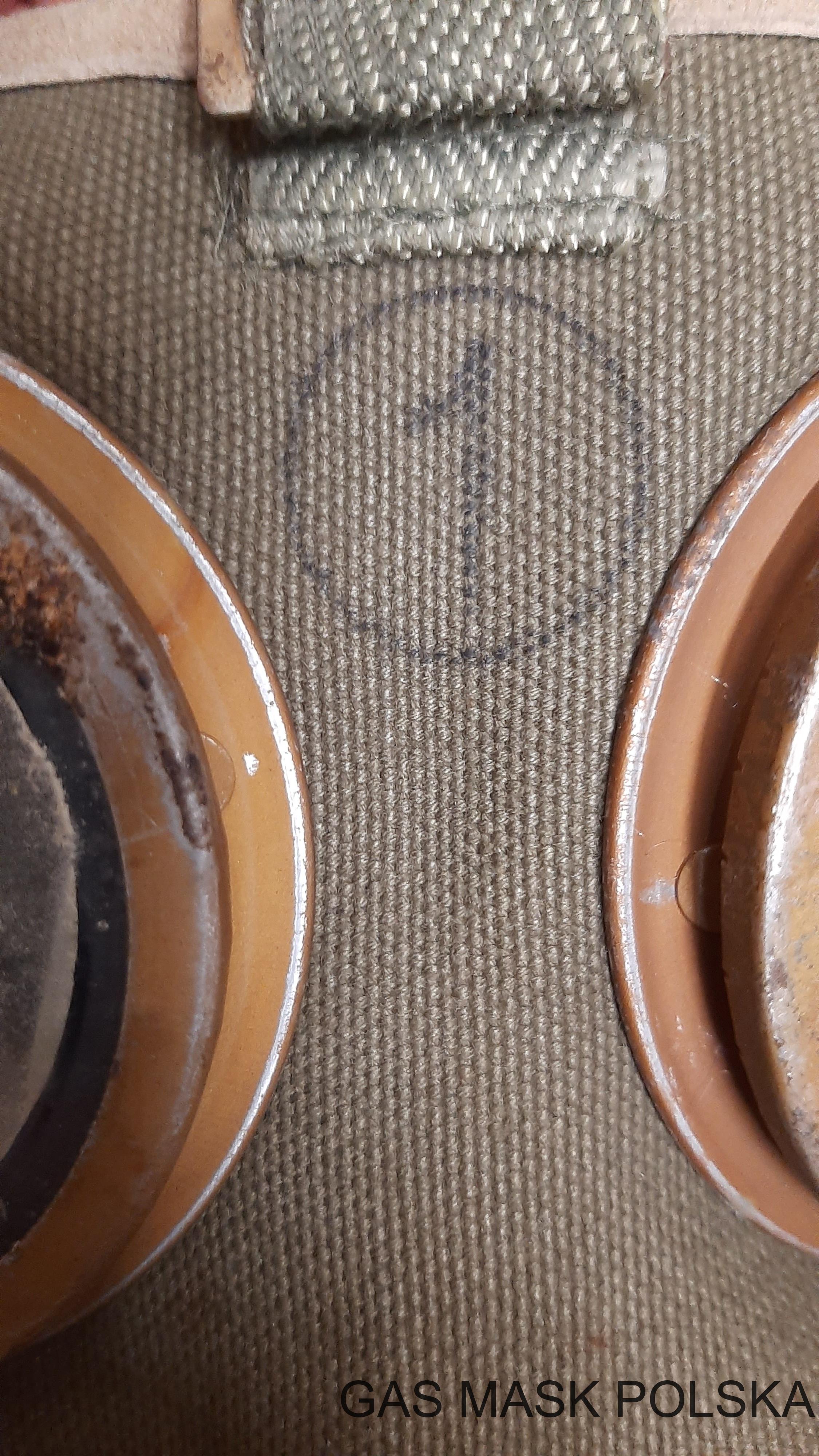

oznaczenie rozmiaru

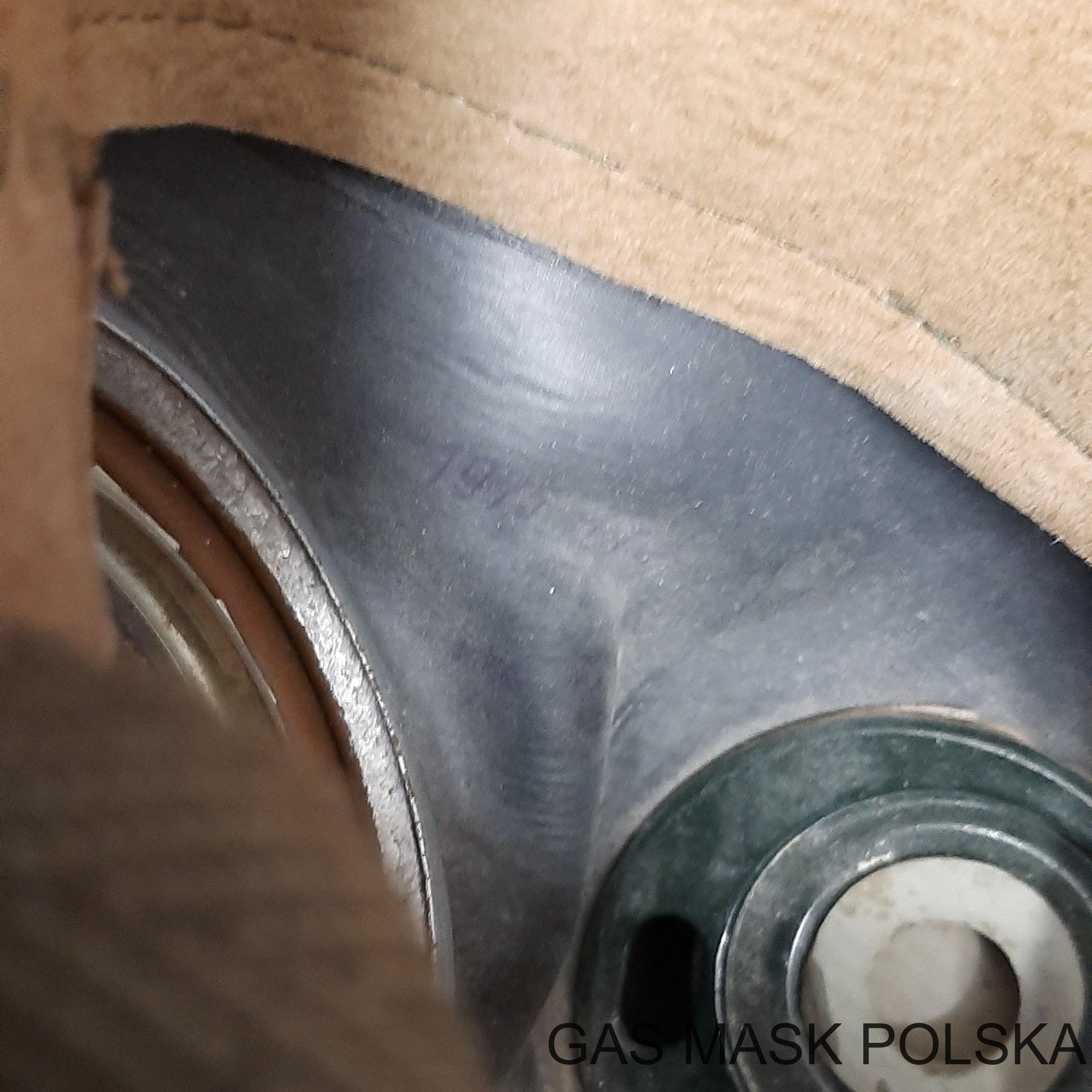

oznaczenie daty produkcji maski

Wersja II

Druga wersja 67M została pozbawiona możliwości zamontowania wkładek przeciwpotnych.

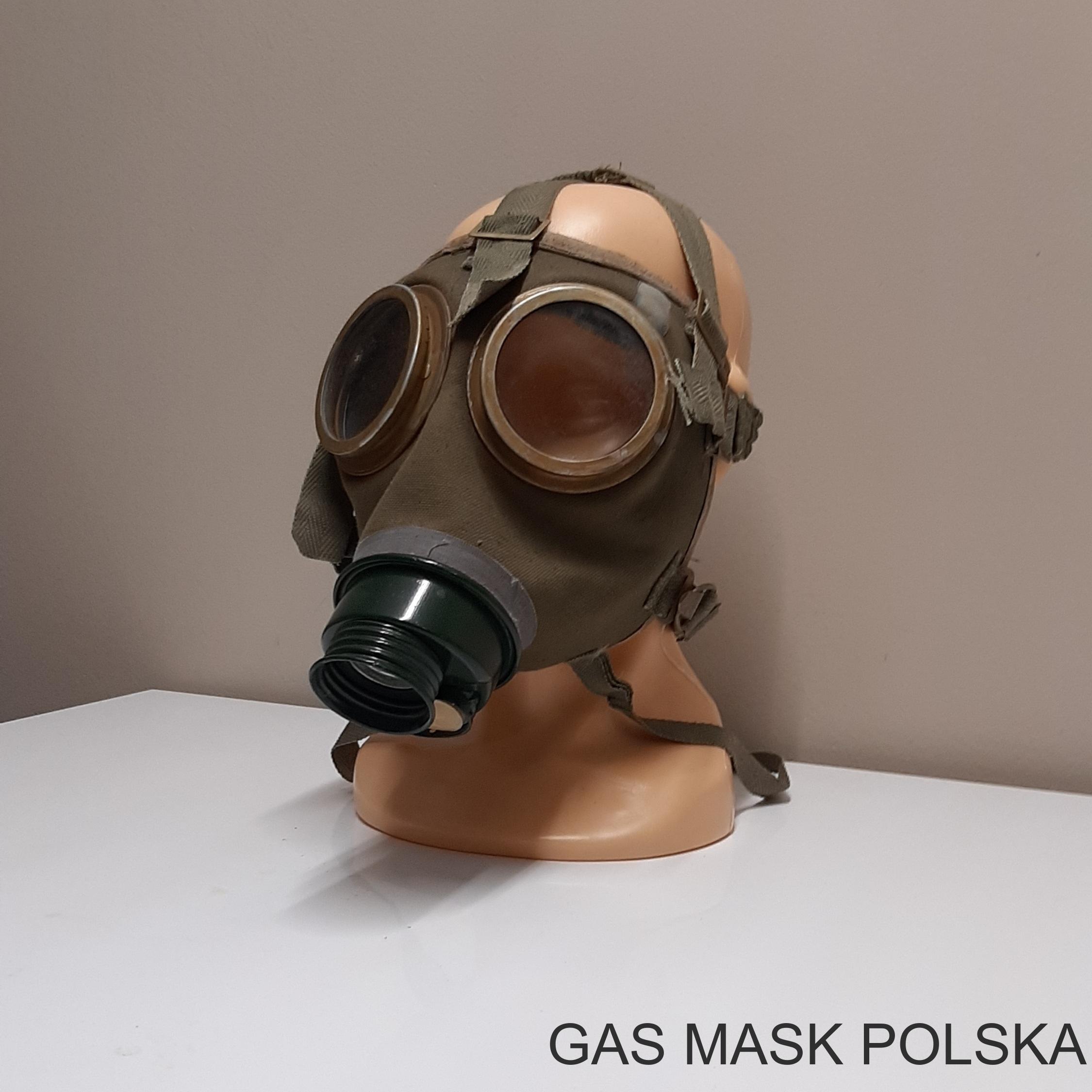

67M wersja II - widok z przodu

67M wersja I - widok z boku

67M wersja II - widok z tyłu

oznaczenie rozmiaru

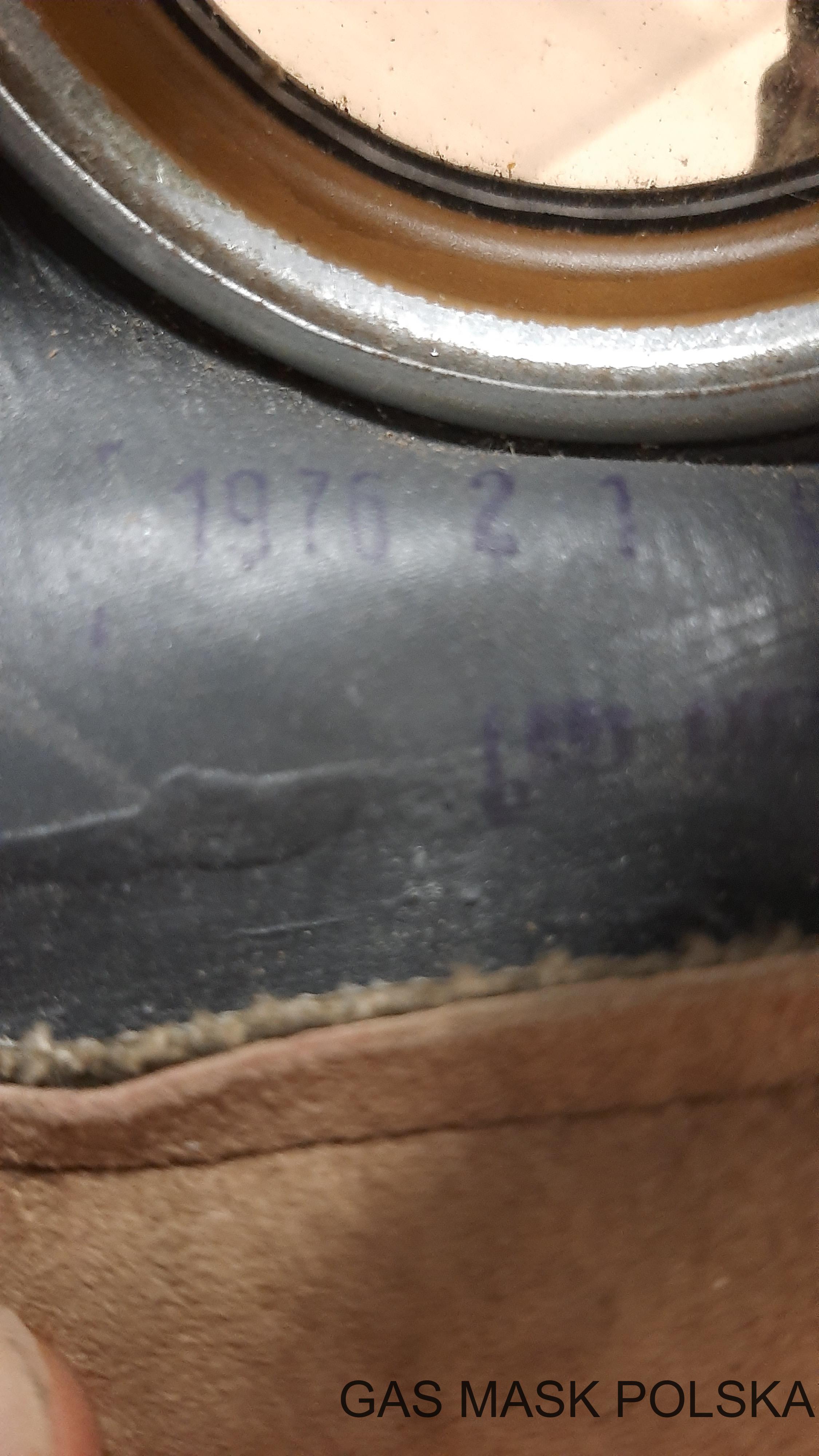

oznaczenie daty produkcji maski

ZESTAW

Zestaw kompletowano z elementami zestawu 60M w postaci węża łączącego, pochłaniacza i torby nośnej, przy czym wykorzystywano również torbę nośną 51M. Po rozpoczęciu produkcji pochłaniacza 70M stopniowo zastępowano nim pochłaniacz 60M wraz z wężem łączącym. Podobna sytuacja miała miejsce z torbą nośną po rozpoczęciu produckji torby 75M. Poniżej znajdują się przykładowe konfiguracje zestawów.

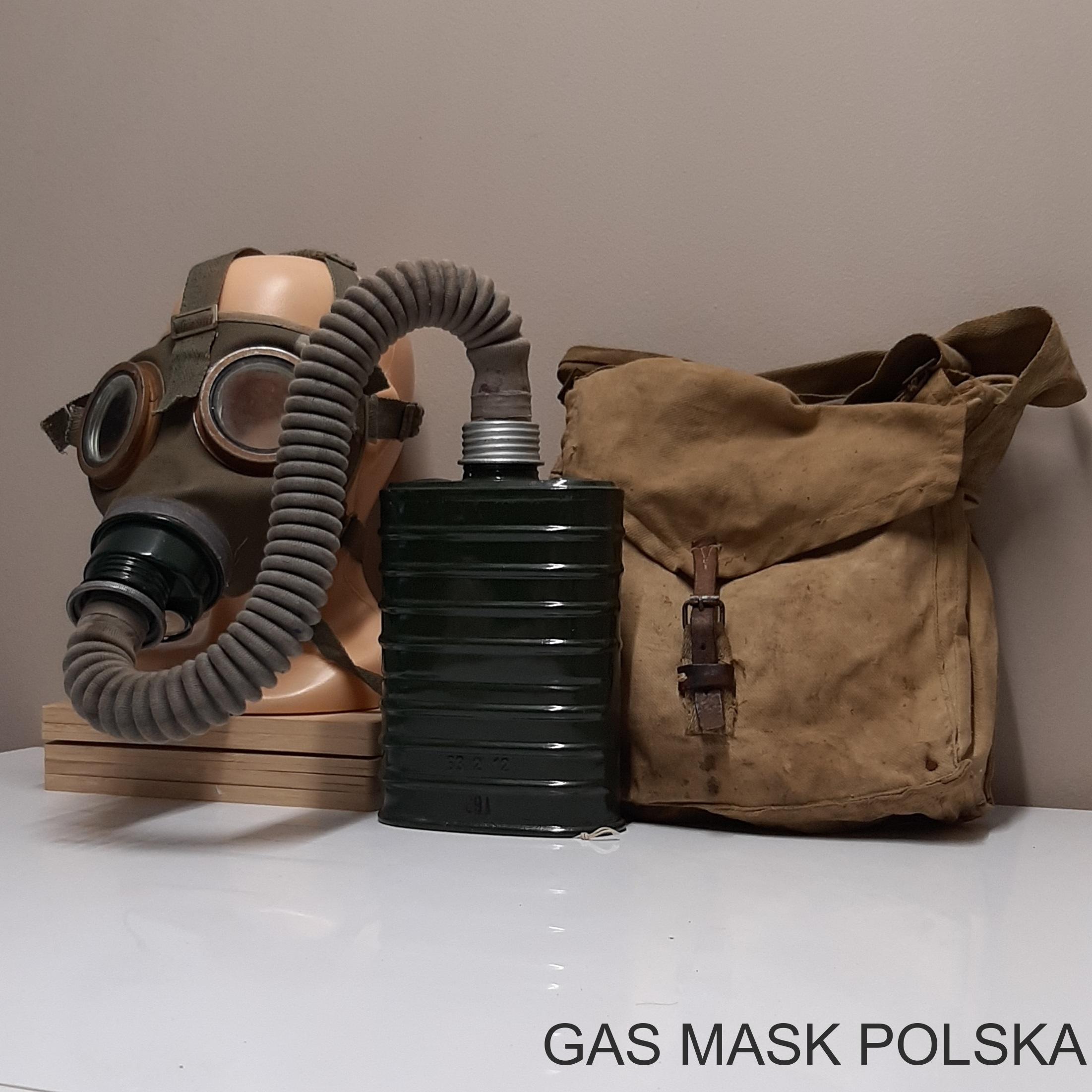

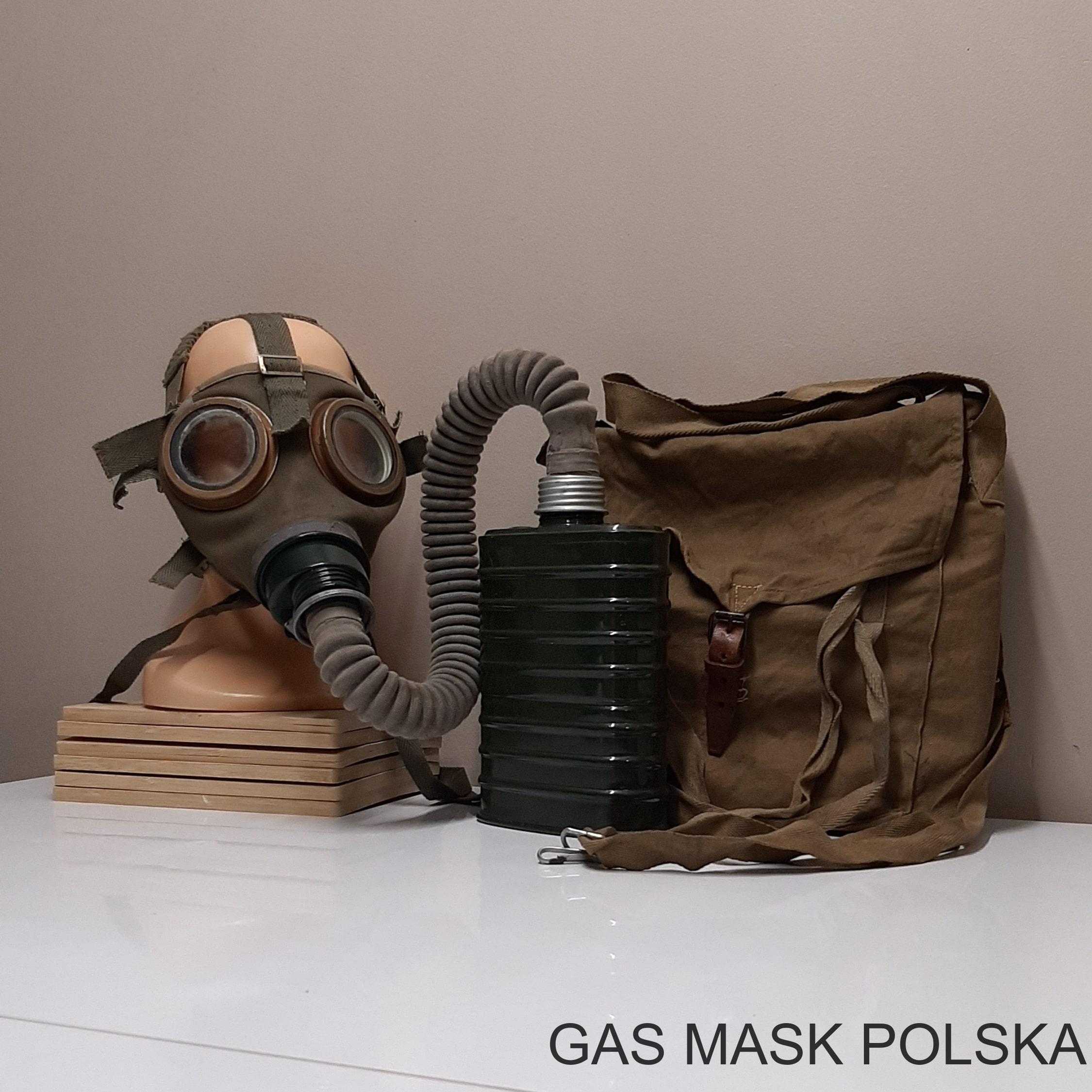

część twarzowa 67M, wąż łączący 60M II wersji, pochłaniacz 60M, torba nośna 51M

część twarzowa 67M, wąż łączący 60M II wersji, pochłaniacz 60M, torba nośna 60M

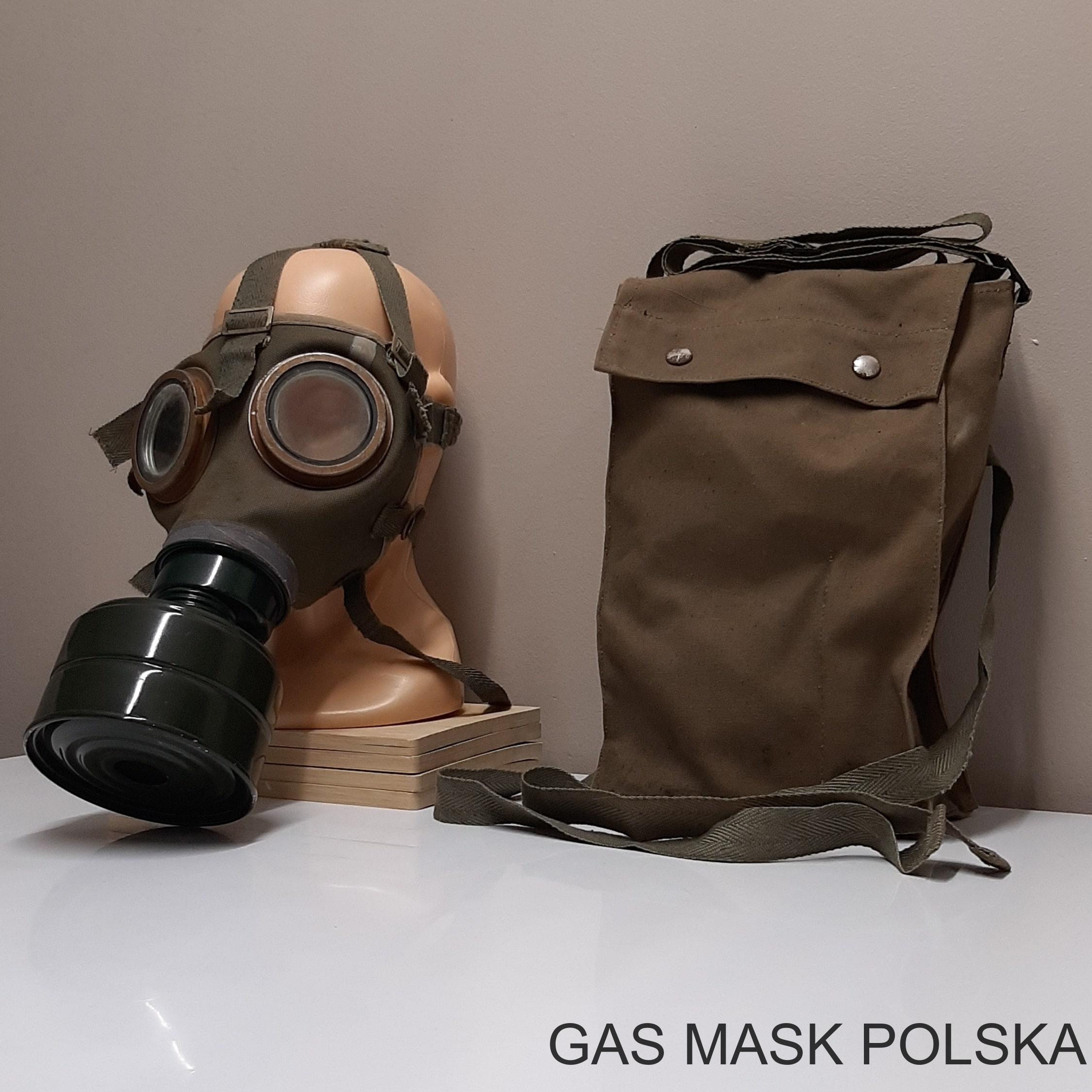

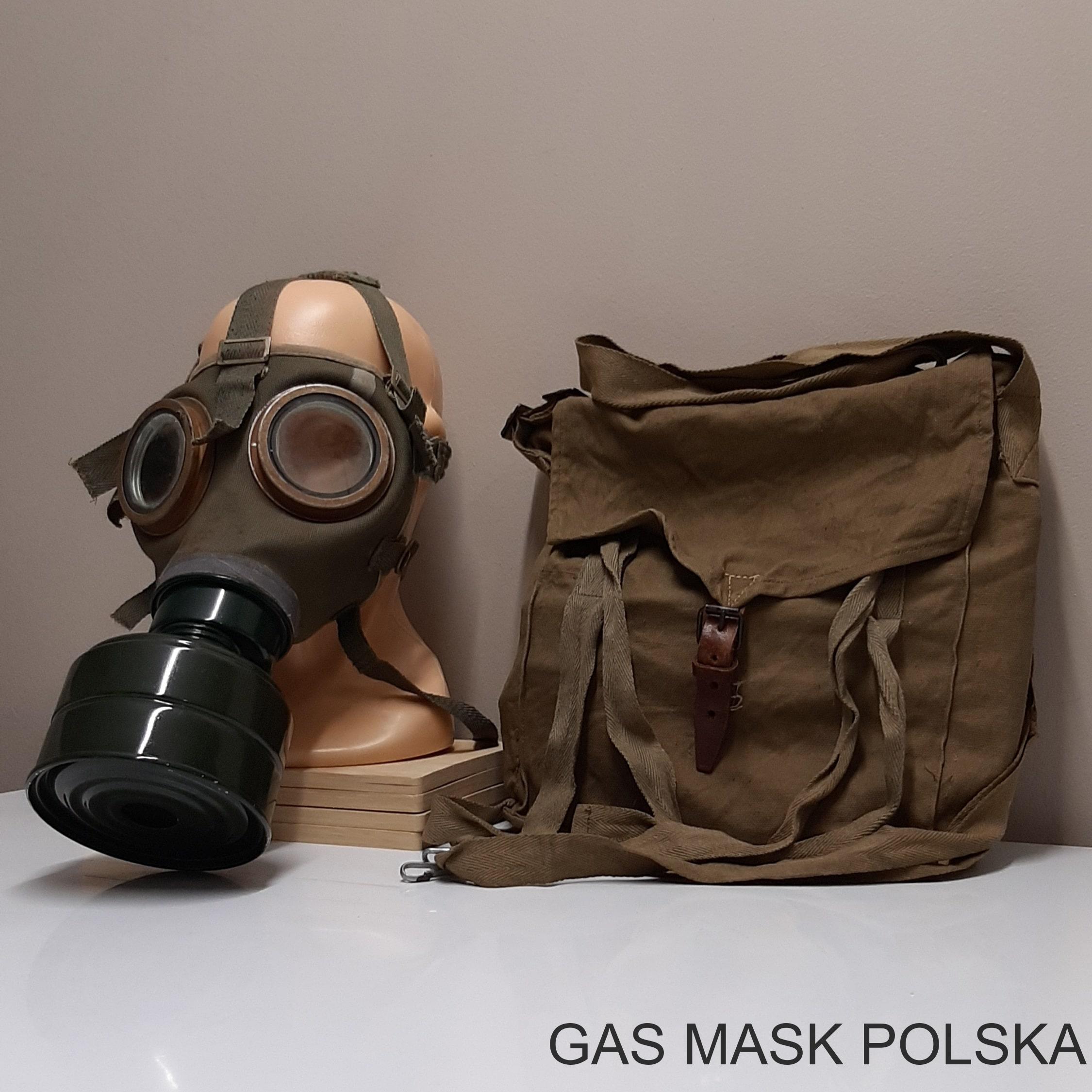

część twarzowa 67M, pochłaniacz 70M, torba nośna 60M

część twarzowa 67M, pochłaniacz 70M, torba nośna 75M I wersji

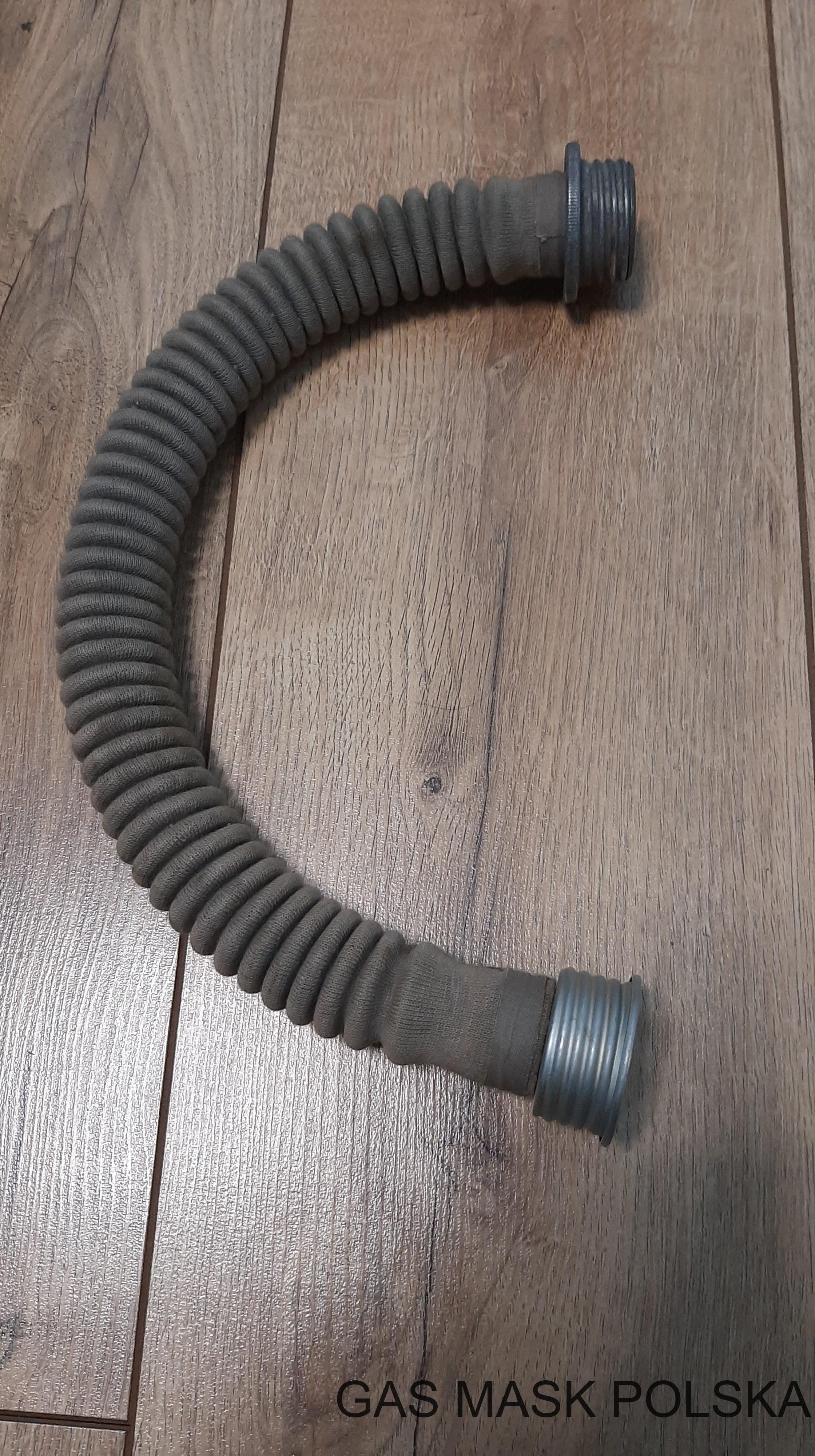

WĄŻ ŁĄCZĄCY 60M

67M, w konfiguracji z pochłaniaczem 60M kompletowano z wężem łączącym 60M II wersji. Posiada bawełnianą otulinę oraz złącza gwintowe Rd40x4mm, zabezpieczone prawdopodobnie ocynkiem.

POCHŁANIACZ

67M kompletowano z pochłaniaczem 60M lub 70M, w zależności od konfiguracji.

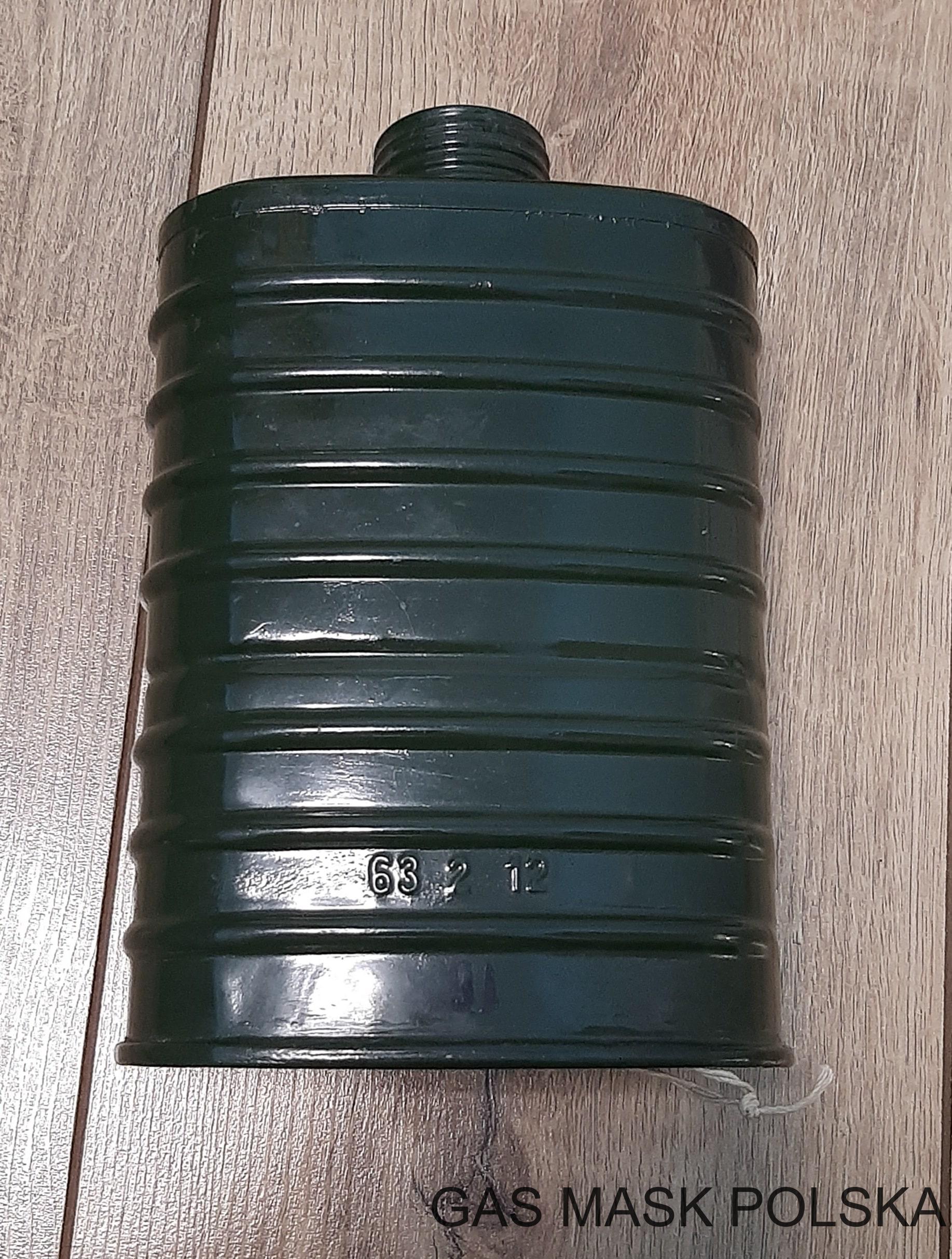

Pochłaniacz 60M

Pochłaniacz 60M, podobnie jak inne pochłaniacze licencyjne w Układzie Warszawskim, jest kopią radzieckiego MO-4u. Na korpusie pochłaniacza wytłoczona jest data produkcji.

Pochłaniacz 70M

Pochłaniacz 70M stanowi kopię radzieckiego pochłaniacza MG (EO-18-K). Na blaszce osłaniającej wlot pochłaniacza wytłoczony jest rok produkcji.

pochłaniacz 70M - widok od boku

pochłaniacz 70M - widok od spodu

pochłaniacz 70M - widok od góry

POKROWIEC NA POCHŁANIACZ

Pokrowiec na pochłaniacz stanowi bezpośrednią kopię pokrowca z radzieckiego zestawu PMG. Wykonany jest z materiału w kolorze jasnozielonym i jest impregnowany hydrofobową substancją.

pokrowiec hydrofobowy na pochłaniacz

pokrowiec hydrofobowy na pochłaniacz - wywinięty

TORBA NOŚNA

67M kompletowano z torbą nośną 51M, 60M lub 75M I wersji, w zależności od konfiguracji.

Torba nośna 51M

Torba nośna 51M wykonana jest z materiału w kolorze musztardowym lub oliwkowym. Zapinana jest na pasek skórzany z czarną klamrą i skórzaną szlufką. Posiada pas nośny oraz pas biodrowy (w prezentowanym egzemplarzu pas biodrowy został wycięty). Wewnątrz podzielona jest na trzy komory. Komora na pochłaniacz posiada klocki na dnie oraz taśmy zapobiegające wysunięciu się pochłaniacza z torby.

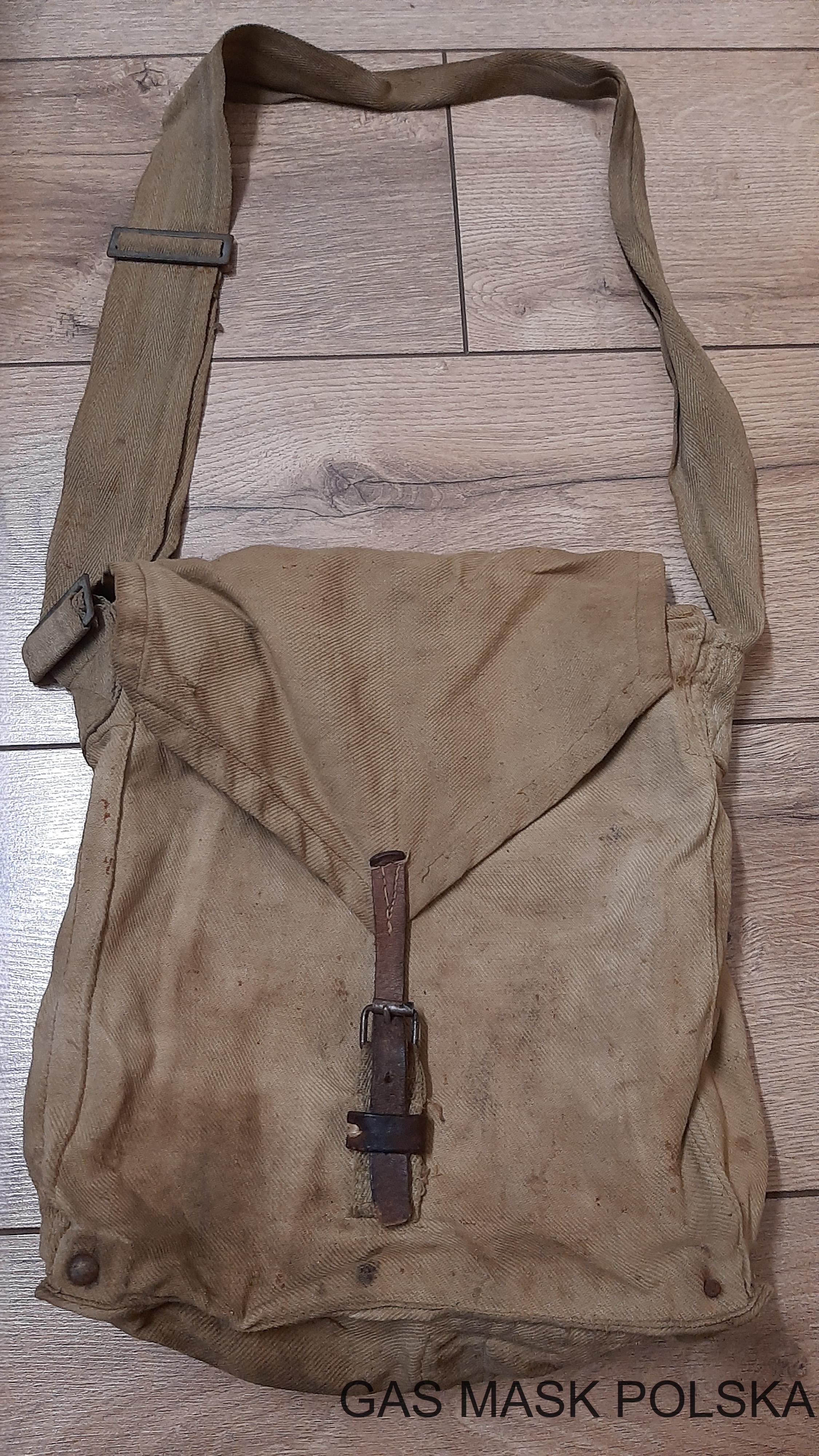

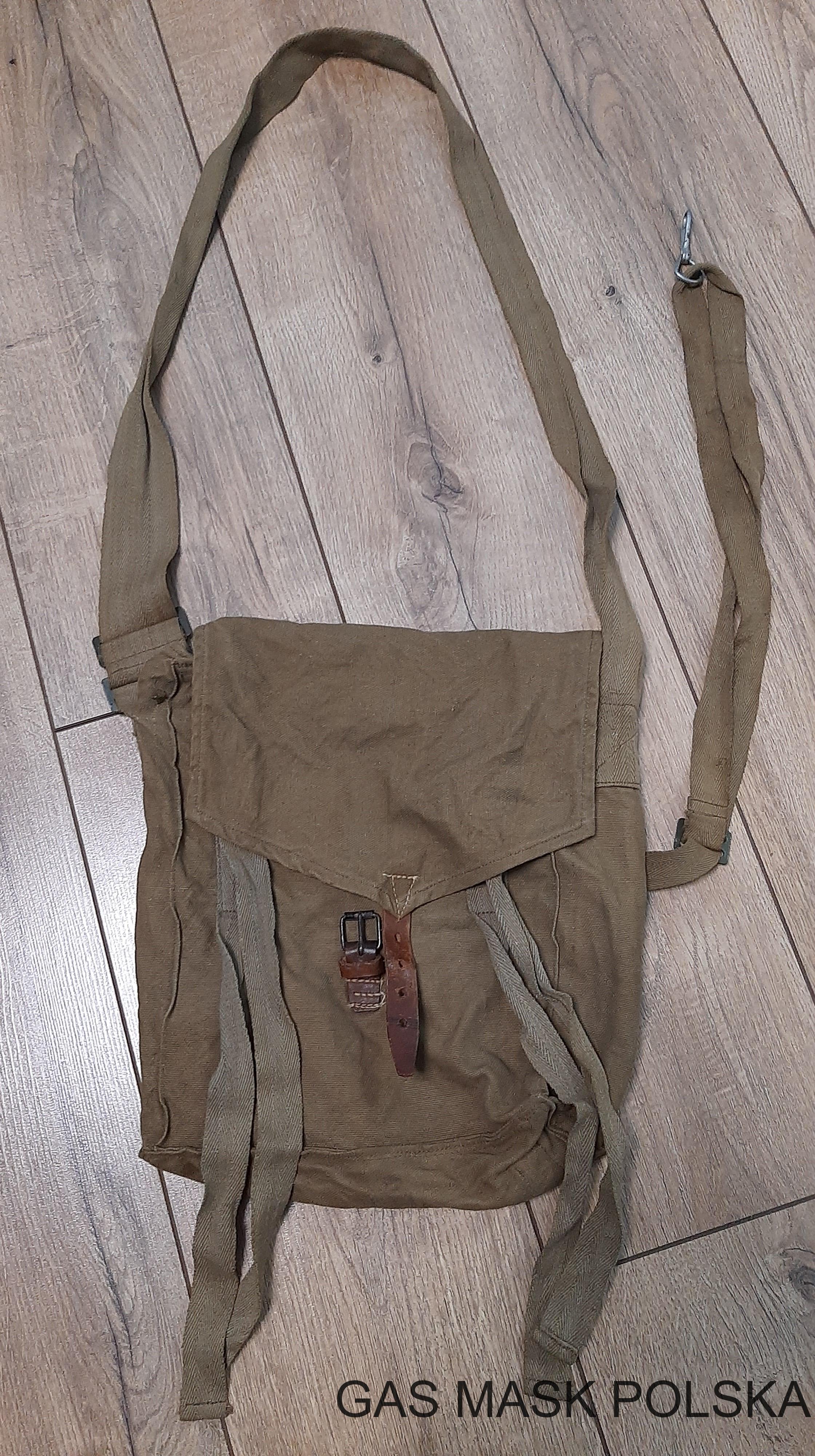

torba nośna 51M - widok z przodu

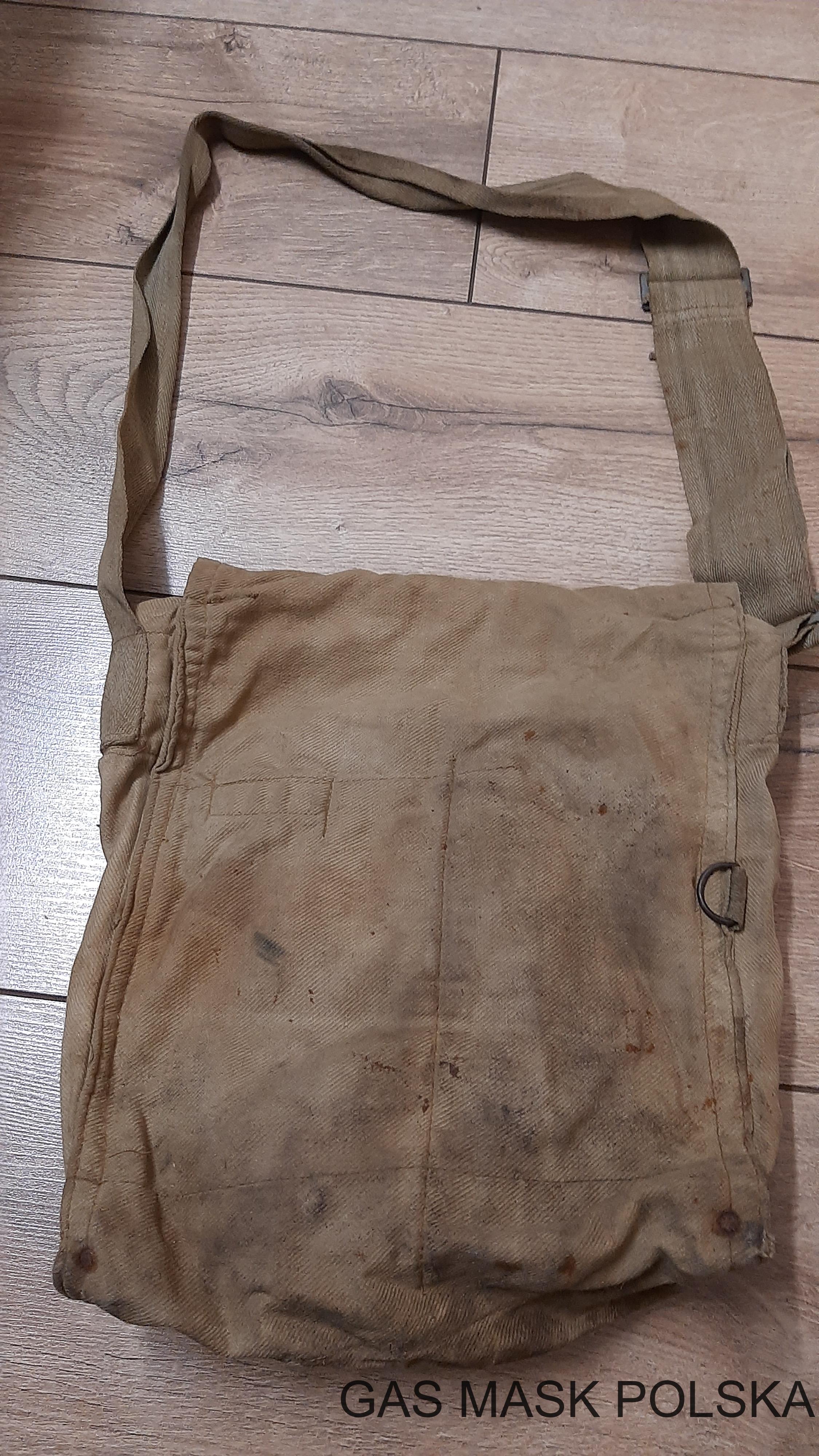

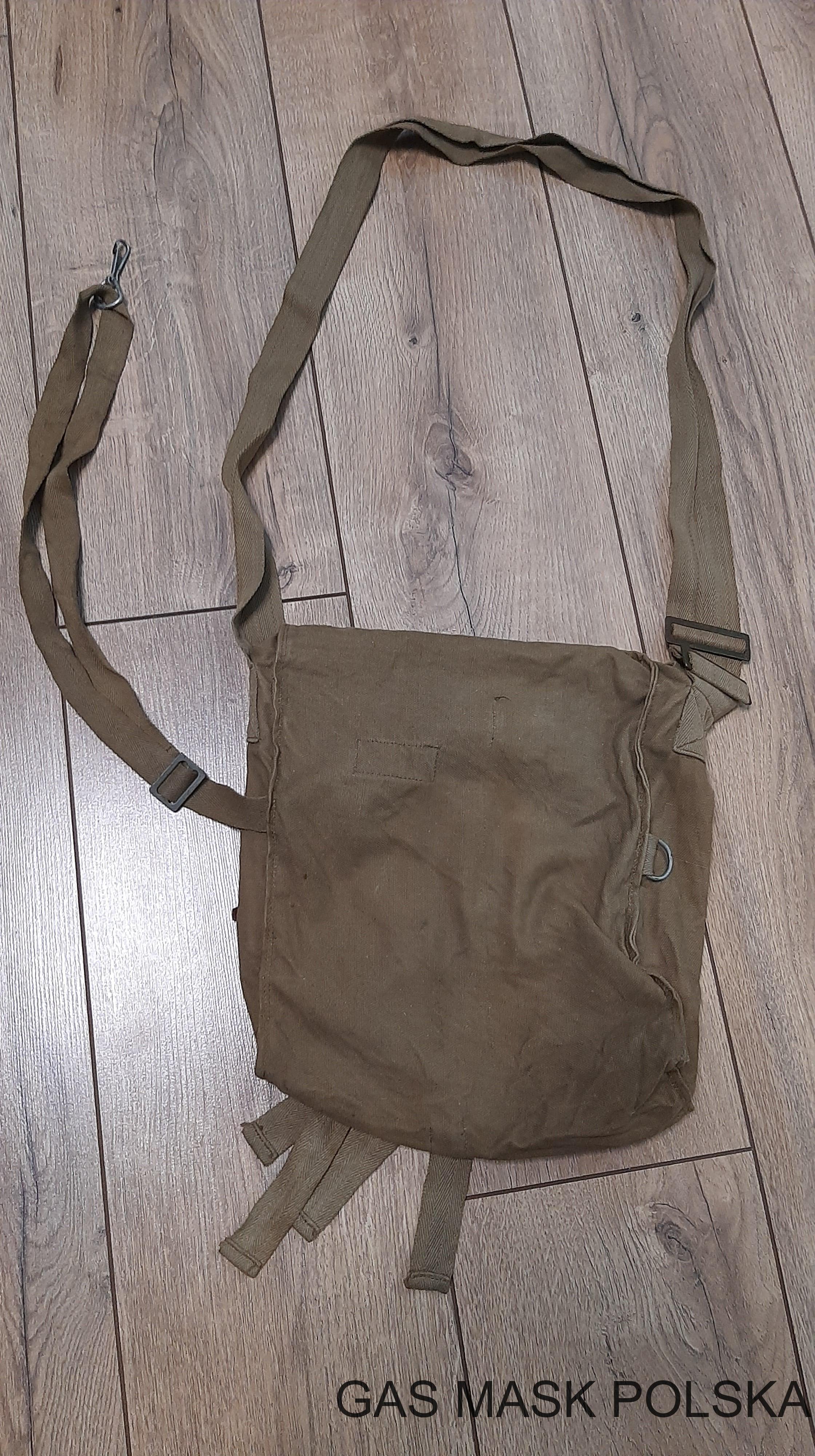

torba nośna 51M - widok z tyłu

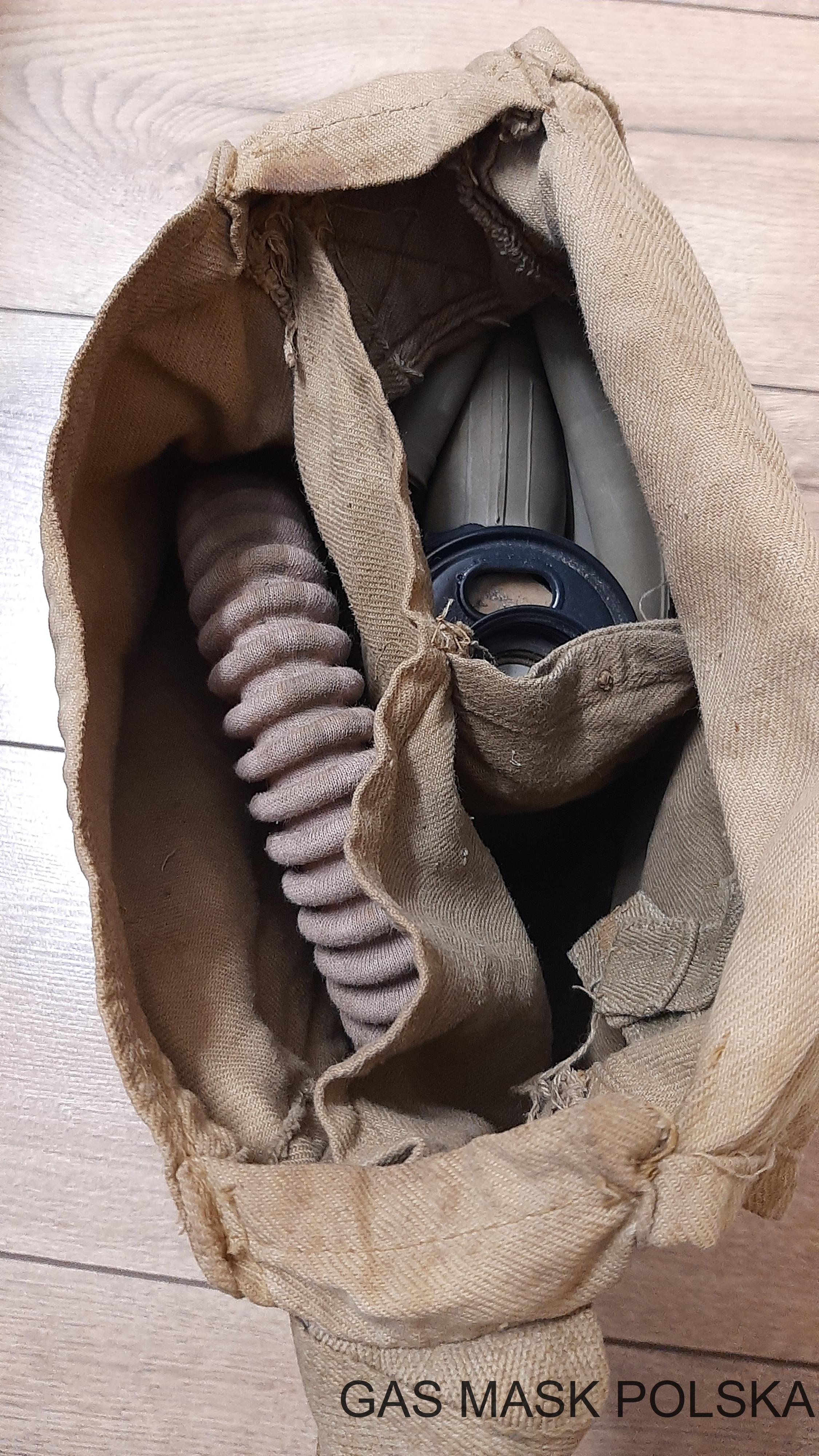

torba nośna 51M - wnętrze

Torba nośna 60M

Torba nośna 60M wykonana jest z materiału w kolorze musztardowo-brązowym. Zapinana jest na pasek skórzany z czarną klamrą i skórzaną szlufką. Posiada pas nośny oraz pas biodrowy. Wewnątrz podzielona jest na trzy komory. Komora na pochłaniacz posiada klocki na dnie oraz taśmy zapobiegające wysunięciu się pochłaniacza z torby. Posiada dwie taśmy w dolnej części przedniej ściany torby, umożliwiające przytroczenie pończoch odzieży ochronnej.

torba nośna 60M - widok z przodu

torba nośna 60M - widok z tyłu

Torba nośna 75M I wersji

Pierwsza wersja torby nośnej 75M wykonana jest z materiału w kolorze brązowym, a jej boki w górnej części są wykończone prostopadle. Ma podłużny kształt, posiada pas nośny oraz wiązane taśmy biodrowe. Na dnie torby znajduje się niska przegroda na pochłaniacz oraz pokrowiec hydrofobowy. Klapa zapinana jest na dwie metalowe napy.

I wersja torby nośnej 70M - widok z przodu

I wersja torby nośnej 70M - widok z tyłu

I wersja torby nośnej 70M - wnętrze
