SchMS

Niniejszy artykuł powstał w dużej mierze dzięki wsparciu merytorycznemu udzielonemu przez Kacpra Żelaznego. Dziękujemy!

SchMS to niemieckojęzyczne oznaczenie radzieckiej maski przeciwgazowej SzMS. "SchMS" oznacza "Schutzmaske Spezial".

Maska ma konstrukcję kapturową. Wyposażona jest w dwa okrągłe wizjery ustawione na wprost oraz wydłużoną komorę zaworów z podwójnym zaworem wydechowym oraz ze złączem gwintowym Rd 40x4mm. Komora zaworów pomalowana jest na kolor brązowo-zielony, z przewagą jednego lub drugiego z odcieni, w zależności od padającego światła. Maska ma możliwość zamontowania wkładek przeciwpotnych. Obręcz zaciskowa wokół komory zaworów zabezpieczona jest prawdopodobnie metodą kadmowania.

Maska była eksportowana do Niemieckiej Republiki Demokratycznej od co najmniej lat 60-tych aż do końca istnienia tego państwa, gdzie używana była przez Narodową Armię Ludową. Prawdopodobnie eksportowano jedynie wersję z białej gumy.

SzMS - wersja z białej gumy

oznaczenia odlane na gumie:
A - rozmiar, B - numer formy, C - oznaczenie producenta gumy, D - rok i kwartał produkcji gumy

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

ZESTAW

Maska SchMS była kompletowana w zestawie RSch-4.

Zestaw składał się z części twarzowej SchMS, węża łączącego radzieckiego, pochłaniacza RSz-4, torby nośnej, wkładek przeciwpotnych i zapasowych membran fonicznych. Wyposażenie dodatkowe stanowiły: indywidualny pakiet przeciwchemiczny EP68, narzutka Schutzumhang 67, rękawice gumowe do odzieży ochronnej oraz materiałowe rękawice wewnętrzne.

Poniżej znajdują się przykładowe konfiguracje zestawów NRDowskich. Na zdjęciach brakuje niektórych dodatkowych elementów zestawu, w tym rękawic do odzieży ochronnej.

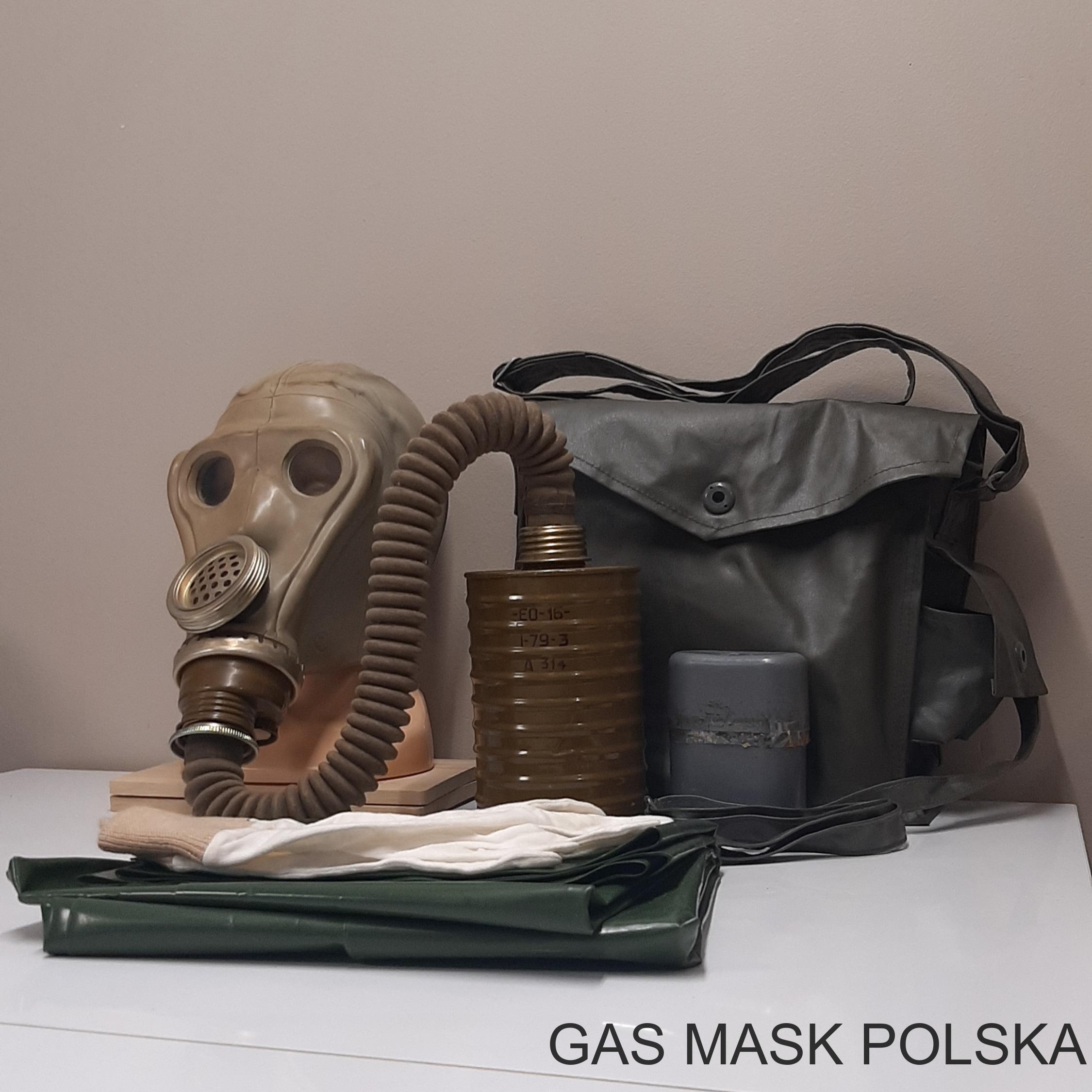

zestaw z torbą Tragetasche 1

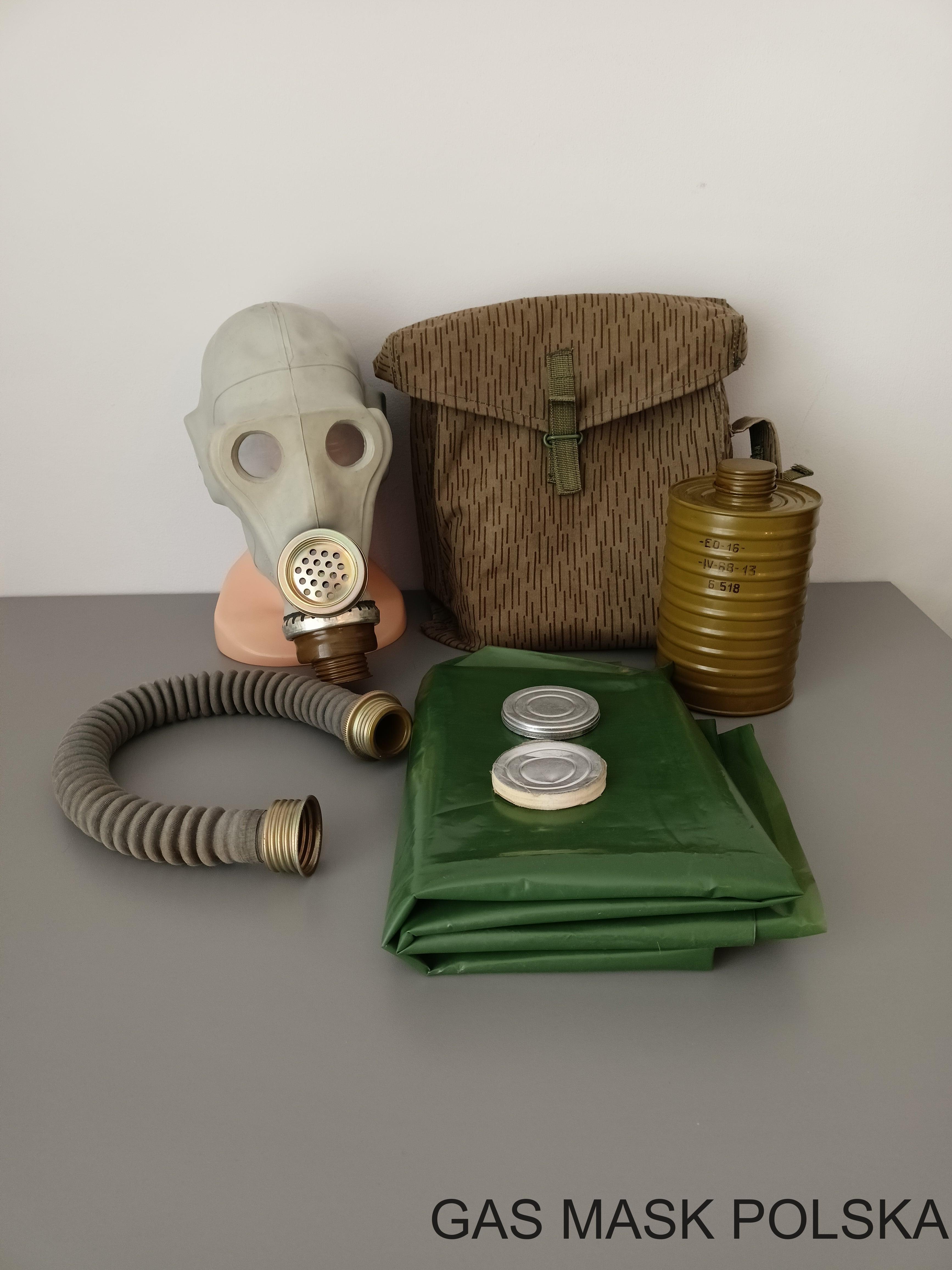

zestaw z torbą Tragetasche 1T

WĄŻ ŁĄCZĄCY RADZIECKI

Wąż łączący wykonany jest z gumy w szarej otulinie bawełnianej i wyposażony jest w złącza gwintowe Rd40x4mm. Złącza gwintowe zabezpieczono prawdopodobnie metodą kadmowania.

wąż łączący radziecki

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

POCHŁANIACZ RSZ-4

Pochłaniacz RSz-4 jest pochłaniaczem cylindrycznym. "RSz" oznacza powiększony wkład węglowy. Pochłaniacz opatrzony jest symbolem EO-16. Na spodniej części, we wlocie pochłaniacza znajduje się złącze gwintowe Rd40x4mm, umożliwiające przykręcenie dodatkowego pochłaniacza lub filtra.

pochłaniacz RSz-4 - widok z przodu

pochłaniacz RSz-4 - widok z góry

pochłaniacz RSz-4 - widok z dołu

"Środki Ochrony Dróg Oddechowych Człowieka", wyd. MON, 1970

TORBA NOŚNA

Zestawy dla NRD kompletowane były z torbami z nadrukiem "blumentarn", LEM, Tragetasche 1 oraz Tragerasche 1T.

TORBA NOŚNA Z NADRUKIEM "BLUMENTARN"

Klapa główna torby zapinana jest na drewniany kołek. Posiada pas nośny i biodrowy. Zewnętrzna kieszeń na indywidualny pakiet przeciwchemiczny jest przyszyta z lewej strony torby. Wewnątrz charakteryzuje się trójkomorową budową. W jednej z przegród znajduje się kieszonka na wkładki przeciwpotne, zapinana na guzik. Na spodzie komory z pochłaniaczem znajdują się klocki, a w jej górnej części są wszyte taśmy zapobiegające wysunięciu się pochłaniacza z torby. Na zewnętrzne ściany torby oraz klapę naniesiony został nadruk "blumentarn".

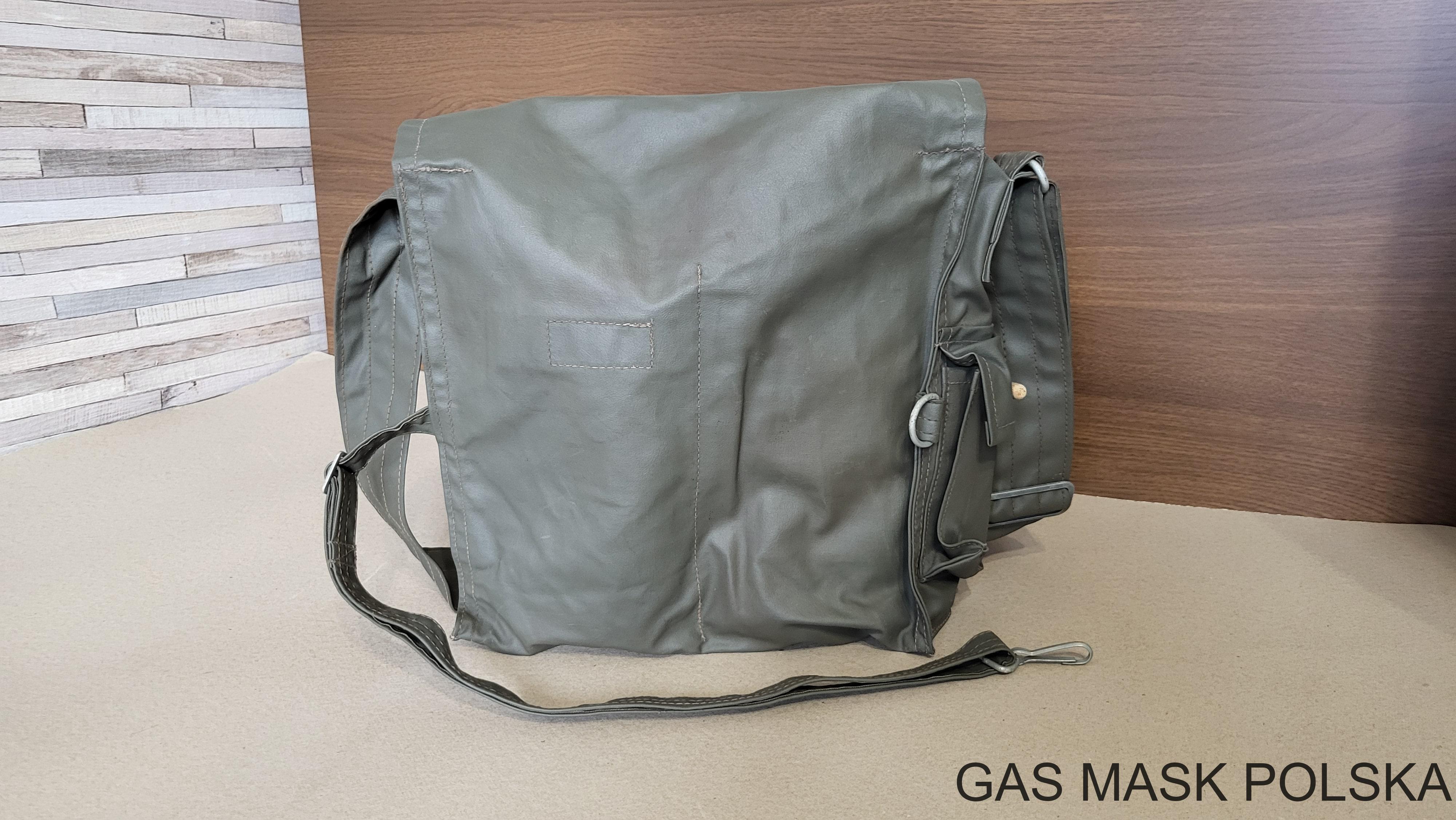

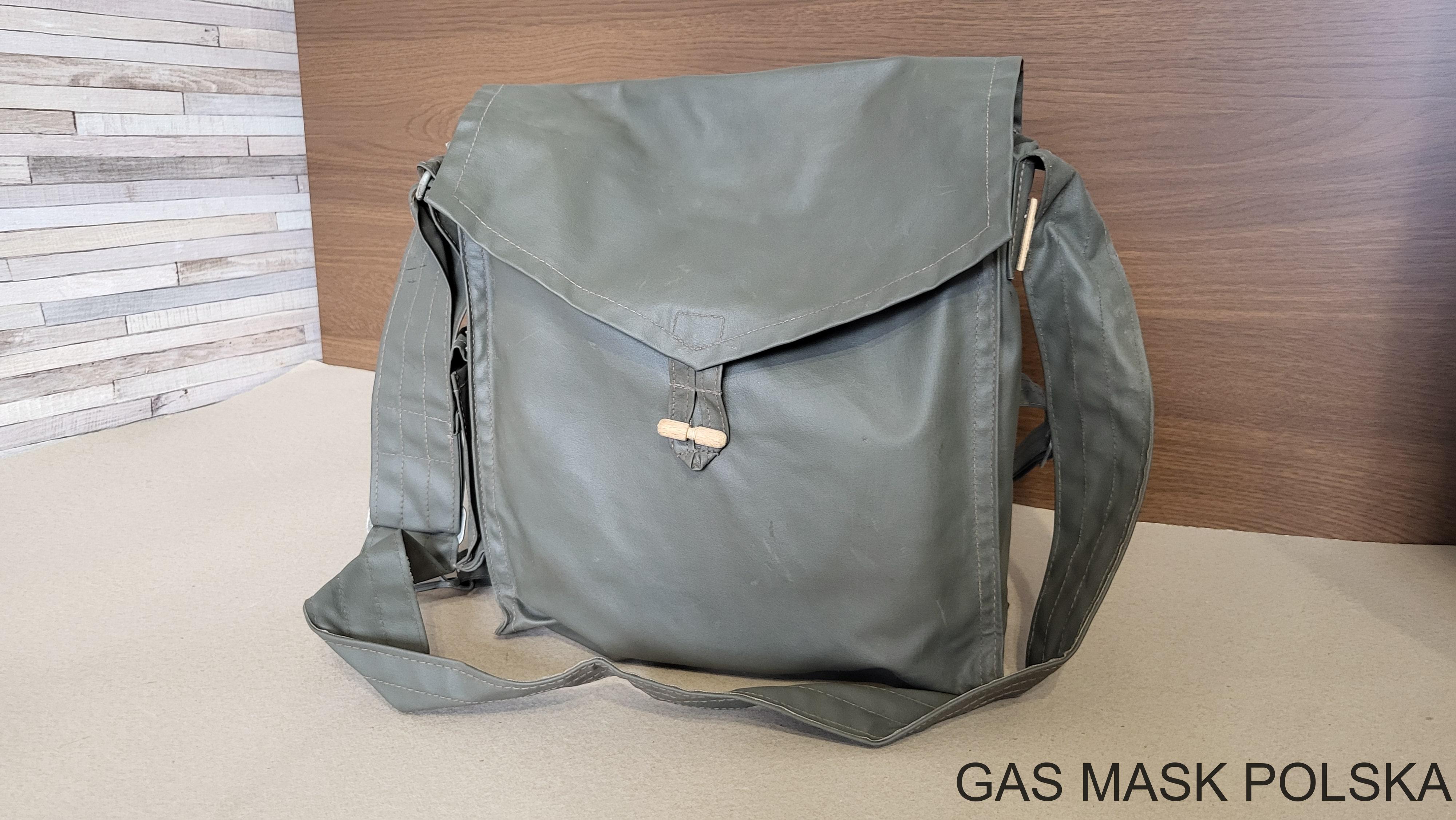

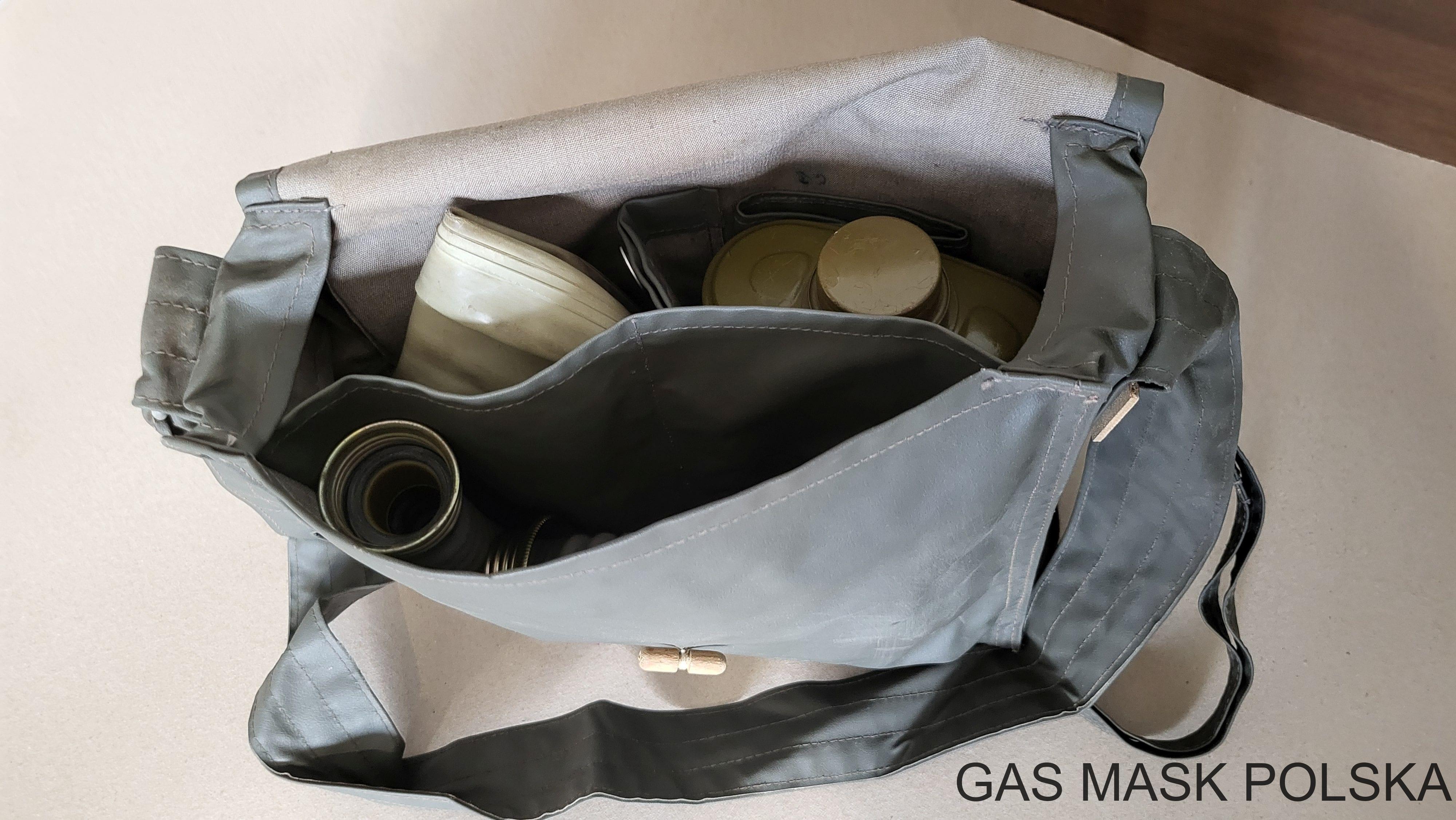

TORBA NOŚNA LEM

Torba LEM jest wykonana z gumowanego materiału w kolorze grafitowym. Budową wewnętrzną nie różni się od wyżej opisanych toreb. Zewnętrzna kieszeń znajduje się z lewej lub prawej strony, nie jest jednak znany powód dwojakiego sposobu rozmieszczenia kieszeni. Wyposażona jest w pas nośny oraz pas biodrowy. Klapa główna oraz klapa kieszeni zewnętrznej zapinana jest na drewniany kołek. W późniejszym modelu torby kołek od zapiecia klapy głównej zamieniono na szary, groszkowany guzik z tworzywa sztucznego.

TORBA NOŚNA TRAGETASCHE 1

Torba ta jest rozwinięciem torby LEM. Zmieniono w nich zapięcia klapy głównej oraz klapy kieszeni zewnętrznej na szare napy z tworzywa sztucznego. Zewnętrzna kieszeń znajduje się po prawej stronie.

Tragetasche 1 - widok z przodu

Tragetasche 1 - widok z tyłu

Tragetasche 1 - wnętrze

TORBA NOŚNA TRAGETASCHE 1T

Tragetasche 1T została zaprojektowana w sposób zapewniający kompatybilność z planowanym systemem oporządzenia UTV. Budowa wewnętrzna nie różni się od wyżej opisanych toreb. Zewnętrzna kieszeń umieszczona jest z prawej strony. Klapa główna oraz klapa od zewnętrznej kieszeni zapinane są na materiałowy pasek ze szlufką. W tylnej części torby znajdują się haczyki służące do przypięcia torby do pasa głównego. Torba nie posiada pasa nośnego ani biodrowego. Na materiał torby naniesiony jest nadruk "strichtarn".

torba Tragetasche 1T - widok z przodu

torba Tragetasche 1T - widok z tyłu

torba Tragetasche 1T - wnętrze
